BEDIENUNGSANLEITUNG S1022 Ricoo

Ricoo S1022 - 1
Please note: The number of the plastic bag may differ!
Süte beziehen die Durchnommerierung auf dem Plattibenzahlbaru abzeichend.

Ricoo S1022 - 2

STEP 1
SCHRITT 1
Please measure distance between mounting holes.
Bitte den Lochabstand vor der Montage nachmessen.
Mounting holes
Befestigungslöcher
Ricoo S1022 - 3
TV / monitor back
TV / Monitor Rückseite

Ricoo S1022 - 4
Please check BEFORE installation distance between
mounting holes on your TV / monitor!
Bitte überprüfen Sie VOR der Montage
den Lochabstand zwischen den Befestigungslöchern
an Ihrem TV / Monitor!
This wall mount supports the following distance between holes / VESA:
Diese Wanchalterung unterstützt folgende VESA / Lochabstände:
Horizontal / Waagerecht: 50mm, 75mm, 100mm, 200mm
Vertical / Senkracht : 50mm, 75mm, 100mm, 200mm

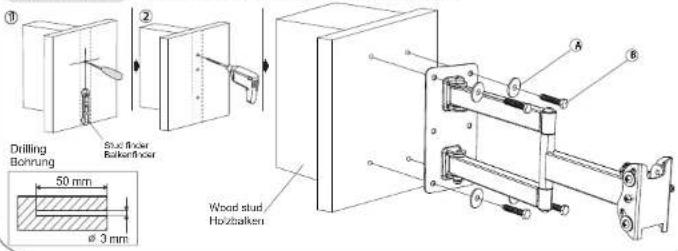

STEP 2 B
SCHRITT 2 B
Wood stud mounting
Befestigung an der Holzbalkenwand
Ricoo S1022 - 5

text_image Drilling Bohrung 50 mm Ø 3 mm Stud flücker Bakkerflücker Wood stud Holzbalken

STEP 3 A

SCHRITT 3 A
Attaching wall bracket to screen For TVs with a flat back
Anbringung der Halterung an den Bildschirm Für TV/Monitore mit
Ricoo S1022 - 6

text_image 0 ① ② ③ ④ Use the matching so Reactor: Be dk Nt

If screws "E.F.G.H" are too long, small spacers "I" can be used.
Wenn Schrauben "E,F,G,H" zu lang sind, können Abstandshalter "I" verwendet werden.

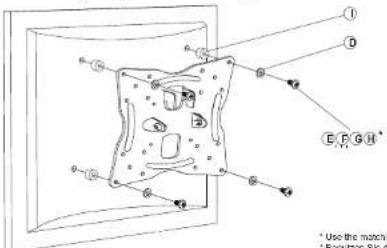

STEP 3 B
SCHRITT 3 B
Attaching wall bracket to screen For TVs with a curved back
Anbringung der Halterung an den Bildschirm
Für TV/Monitors mit
gewöster Rückseite
Ricoo S1022 - 7

text_image EFGH * Use the match * Benutzon Sik d

* Use the matching screws for your TV model.
* Baratzen Sie die für ihr TV-Medel passende Betrauben,

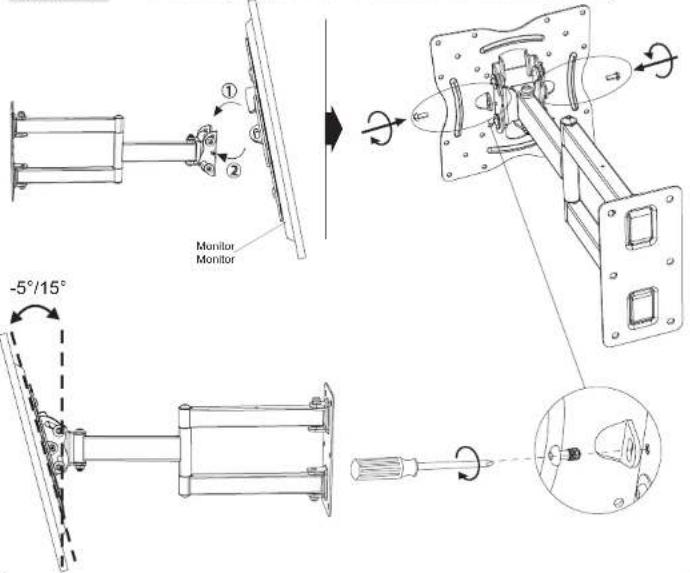

STEP 4

SCHRITT 4

Aufhängung des TV-Geräts an die Wandhalterung

Ricoo S1022 - 8
