BEDIENUNGSANLEITUNG S1044 Ricoo


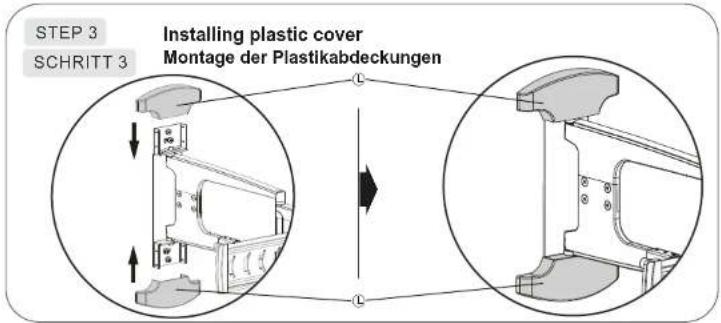

STEP 3 SCHRITT 3 Installing plastic cover Montage der Plastikabdeckungen


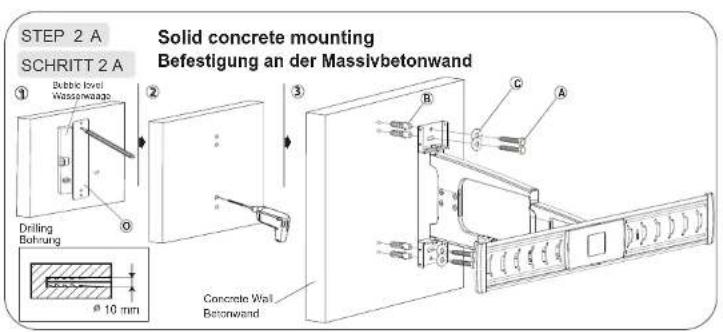

STEP 2 A SCHRITT 2 A Solid concrete mounting Befestigung an der Masslvbetonwand ① Bubble level Wasswagage Drilling Bohrung Ø 10 mm Concrete Wall Betonwand


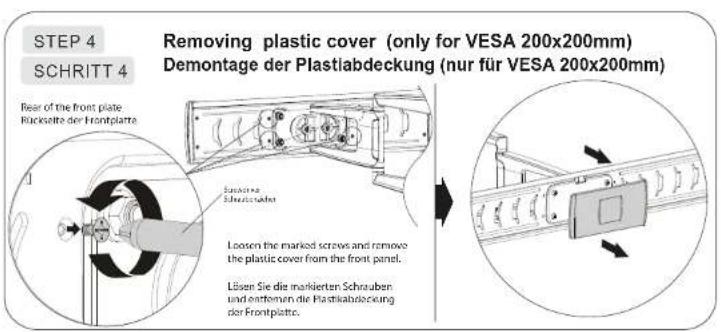

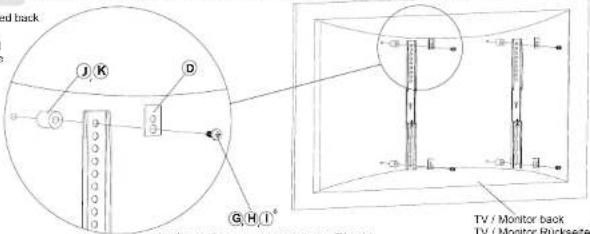

STEP 4 SCHRITT 4 Removing plastic cover (only for VESA 200x200mm) Demontage der Plastlabdeckung (nur für VESA 200x200mm) Bear of the front plate. Bückelte der Frontplatte Reminige Buckelte Loosen the marked screws and remove the plastic cover from the front panel. Lösen Sie die markierten Schrauben und eantemen die Plastlabdeckung der Frontplatte.STEP 5 A
Für TV/Monitore mit gewößter Rückseite


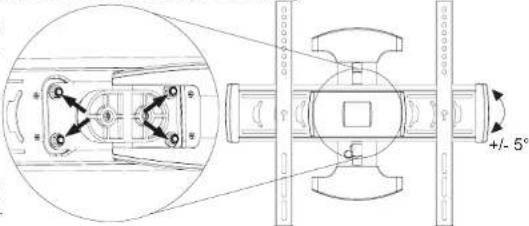

STEP 7
Optional: Frontplattenausrichtung
Frontplatte ist um 5" jeweils nach links und rechts drehbar. Lockern Sie dazu die 4 Schraubenmuttern an der Rückseite der Frontplatte. Nach der Ausrichtung der Frontplatte, ziehen Sie alle 4 Schraubenmuttem fest genug an.
Rückansicht der Frontplatte
Front view Frontansicht

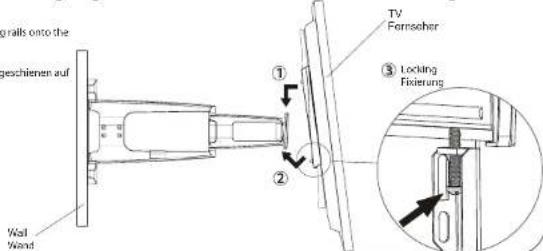

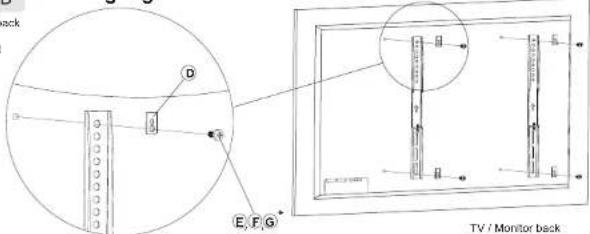

STEP 5 B
Für TV/Monitore mit flacher Rückseite
Aufhängung des TV-Geräts an die Wandhalterung
Hängen Sie den TV samt Montageschienen auf die Frontplatte von oben ein.
