BEDIENUNGSANLEITUNG S1122 Ricoo
Please note: The numbering on the plastic bag may differ. Also beachten: die Durchnummierung auf dem Plasticbasiel kann abweichend!
STEP 1
SCHRITT 1
Bitte den Lochabstand vor der Montage nachmessen.
Mounting holes
Befestigungslöcher
TV / monitor back
TV / Monitor Rückseite
Bitte überprüfen Sie VOR der Montage
den Lochabstand zwischen den Befestigungslöchern
an Ihrem TV / Monitor!
Diese Wandhalterung unterstützt folgende VESA / Lochabstände:
Horizontal / Waagerecht:
Vertical / Senkrecht :
75 mm, 100mm, 200mm
75 mm, 100mm, 200mm
STEP 2A
SCHRITT 2 A
Befestigung an der Massivbetonwand
Drilling
Bohrung
SCHRITT 2 B
Wood stud mounting
Befestigung an der Holzbalkenwand


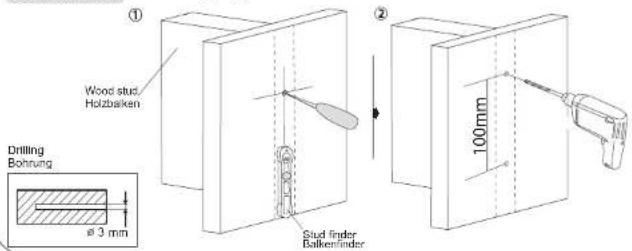

Wood stud. Holzbalken Drilling Bohrung Ø 3 mm Stud finder Balkenfinder 100mmSTEP 3 A
SCHRITT 3 A
Anbringung der Halterung an den Bildschirm
Für TV/Monitore mil
hacher Rückseite
TV / Monitor
TV / Monitor
Wenn Schrauben "E.F.G.H" zu lang sind, können Abstandshalter "D" verwendet werden.
STEP 3 B
SCHRITT 3 B
Anbringung der Halterung an den Bildschirm


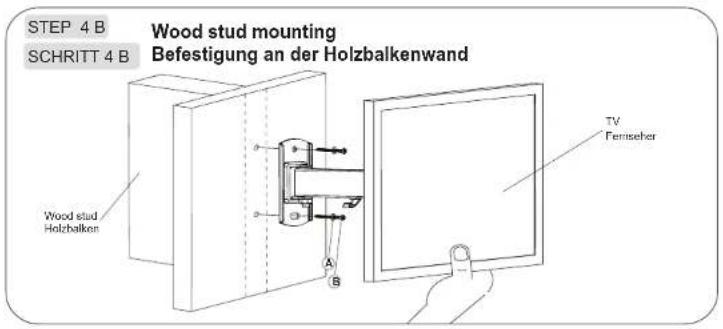

STEP 4 B SCHRITT 4 B Wood stud mounting Befestigung an der Holzbalkenwand Wood stud Holzhalken TV Fernseher
