BEDIENUNGSANLEITUNG S1322 Ricoo

Please note: The numbering on the park bag may differ! Btto beachten: die Durchnummerung auf dem Plastikbasi kann abweichend!

STEP 1
SCHRITT 1
Please measure distance between mounting holes.
Bitte den Lochabstand vor der Montage nachmessen.
Mounting holes
Befestigungskächer
Ricoo S1322 - 1
TV / monitor back
TV / Monitor Rückseite

Ricoo S1322 - 2

Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungslöchern an Ihrem TV / Monitor!

This wall mount supports the following distance between holes / VESA: Diese Wandhalterung unterstützt folgende VESA / Lochabstände:

Horizontal / Waagerecht:

Vertical / Senkrecht :

75mm,100mm,200mm

75 mm, 100mm, 200mm

STEP 2A
SCHRITT 2 A
Solid concrete mounting
Befestigung an der Massivbetonwand
Drilling
Bohrung
Ricoo S1322 - 3

Ricoo S1322 - 4

text_image Concrete Wall Beconward 83mmx83mm

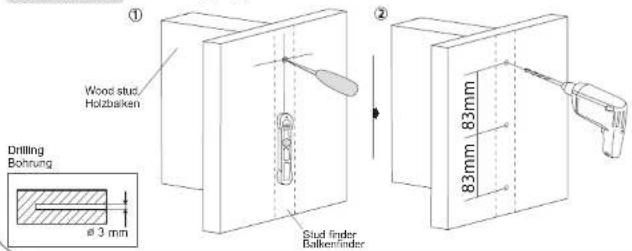

STEP2B
SCHRITT 2 B
Wood stud mounting
Befestigung an der Holzbalkenwand
Ricoo S1322 - 5

text_image Wood stud. Holzbalken Drilling Bohrung Ø 3 mm Stud finder Balkenfinder 83mm 83mm

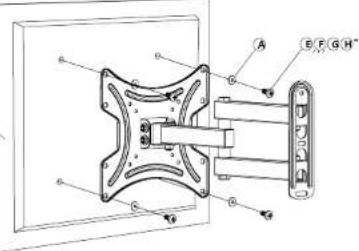

STEP 3 A
SCHRITT 3 A
Attaching wall bracket to screen
For TVs with a flat back
Anbringung der Halterung an den Bildschirm
Für TV/Monitore mil
flacher Rückseite
TV / Monitor TV / Monitor

Ricoo S1322 - 6

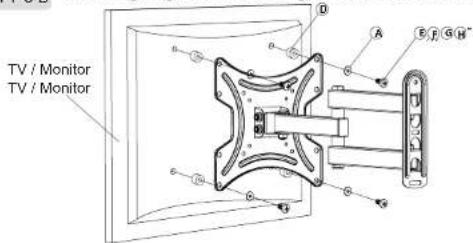

STEP 3 B
SCHRITT 3 B
Attaching wall bracket to screen
For TVs with a curved back
Anbringung der Halterung an den Bildschirm
Für TV/Manilare mit
gewölbter Rückseite
Ricoo S1322 - 7

text_image STEP 4 A SCHRITT 4 A Solid concrete mounting Befestigung an der Massivbetonwand Concrete Wall Betonwand TV Fernseher

Ricoo S1322 - 8

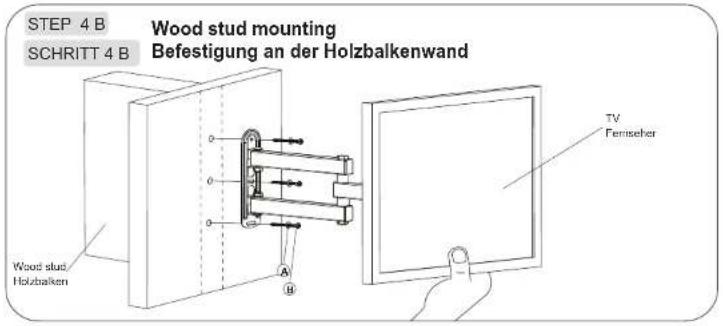

text_image STEP 4 B SCHRITT 4 B Wood stud mounting Befestigung an der Holzbalkenwand Wood stud/ Holzbalken TV Fernseher

Ricoo S1322 - 9

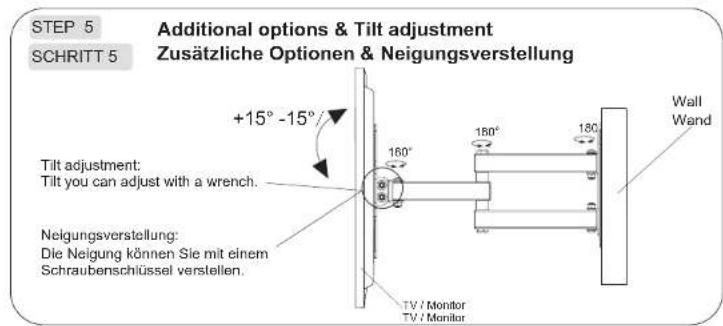

text_image STEP 5 SCHRITT 5 Additional options & Tilt adjustment Zusätzliche Optionen & Neigungsverstellung +15° -15° Tilt adjustment: Tilt you can adjust with a wrench. Neigungsverstellung: Die Neigung können Sie mit einem Schraubenschüssel verstellen. TV / Monitor TV / Monitor Wall Wand
