BEDIENUNGSANLEITUNG S2354 Ricoo

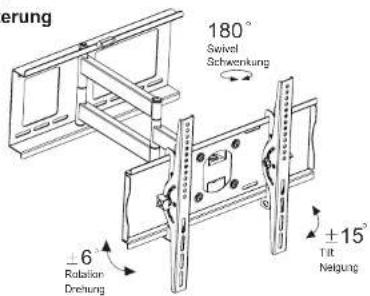

Universal wall bracket Universelle Wandhalterung

erung 180° Swivel Schwenkung ±6° Rotation Dreitung ±15° Tilt Neigung

STEP 2

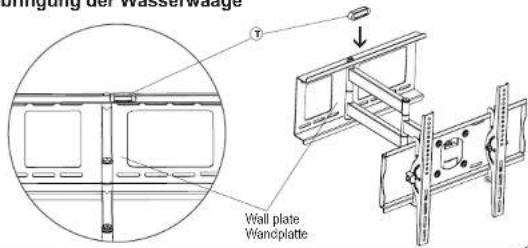

Affixing the bubble level Anbringung der Wasserwaage

SCHRITT 2

Bringen Sie die Wasserwaage zentral oben auf der Wandplatte an.

Brüngung der Wasserwage Wall plate Wanoplatte

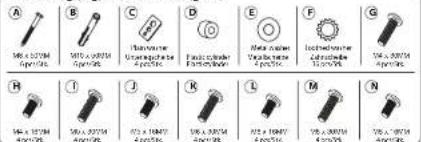

Plastic bag (big) / Plastikbeutel (groß)

SCHRITT 3 A
Solid concrete mounting Befestigung an der Massivbetonwand

Concrete Wall Betonwand Drilling Bohrung 50 mm a 10 mm

STEP 3 B

or
SCHRITT 3 B

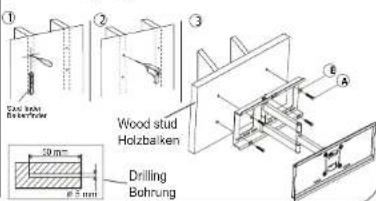

Wood stud mounting Befestigung an der Holzbalkenwand

① CAB RAN BEETRUN ② Wood stud Holzbaiken ③ ⑥ A Drilling Bohrung 50 mm ø 5 mm

STEP 1

SCHRITT 1
Please measure distance between mounting holes! Bitte den Lochabstand vor der Montage nachmessen!
Mounting holes Befestigungslöcher

TV / monitor back TV / Monitor Rückseite

Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungslöchern an Ihrem TV / Monitor!

This wall mount supports the following distance between holes: Diese Wandhalterung unterstützt folgende Lochabstände:

Horizontal / Waagerecht: min. 60 mm - max. 500 mm Vertical / Senkrecht (R23): min. 60 mm - max. 400 mm Vertical / Senkrecht (R33): min. 57 mm - max. 400 mm

STEP 4

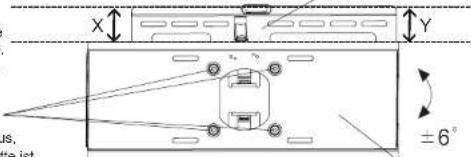

Ausrichtung der Frontplatte

Richten Sie die Frontplatte so aus, dass diese parallel zur Wandplatte ist. Dazu müssen Sie die Schrauben in der Mitte lockem.

X Y ±6° is, the ist

STEP 5 SCHRITT 5 Assembly of the mounting rails Zusammenbau der Befestigungsschienen Back view of rail Rückansicht der Schiene Back view of rail Rückansicht der Schiene

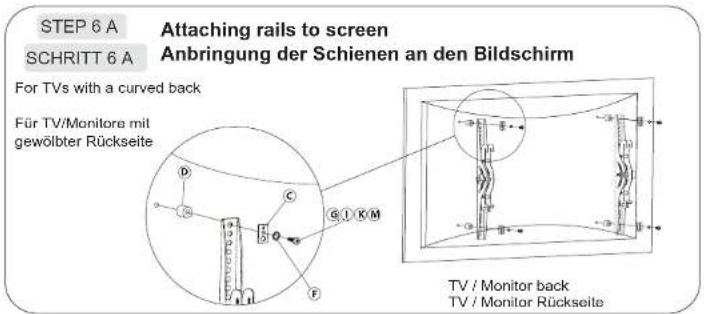

STEP 6 A SCHRITT 6 A Attaching rails to screen Anbringung der Schienen an den Bildschirm For TVs with a curved back Für TV/Monitore mit gewölbter Rückseite D C G I K M F TV / Monitor back TV / Monitor Rückseite

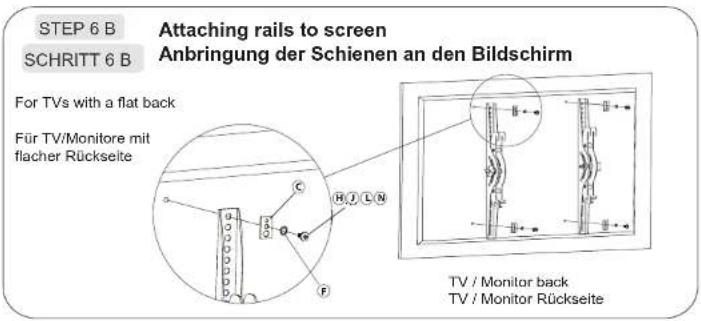

STEP 6 B SCHRITT 6 B Attaching rails to screen Anbringung der Schienen an den Bildschirm For TVs with a flat back Für TV/Monitore mit flacher Rückseite TV / Monitor back TV / Monitor Rückseite

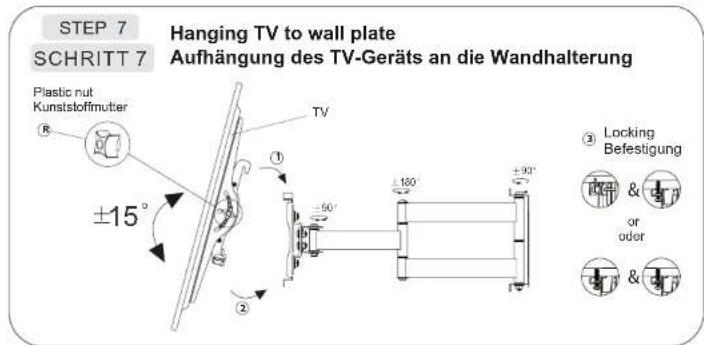

STEP 7 Hanging TV to wall plate SCHRITT 7 Aufhängung des TV-Geräts an die Wandhalterung Plastic nut Kunststoffmutter ±15° TV ① -50° +180° +30° Locking Befestigung & or oder ② ③

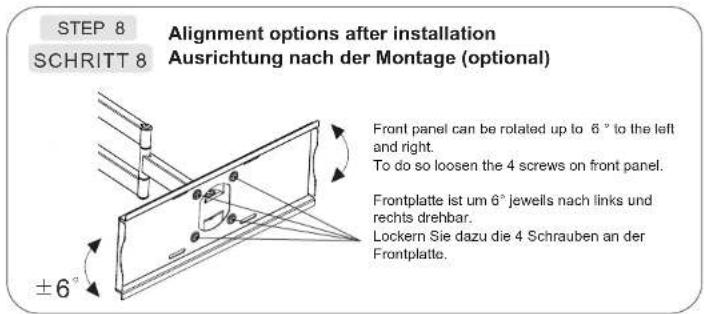

STEP 8 SCHRITT 8 Alignment options after installation Ausrichtung nach der Montage (optional) Front panel can be rotated up to 6° to the left and right. To do so loosen the 4 screws on front panel. Frontplatte ist um 6° jeweils nach links und rechts drehbar. Lockern Sie dazu die 4 Schrauben an der Frontplatte. ±6°
