BEDIENUNGSANLEITUNG S2844 Ricoo
Installation Instructions Montageanleitung
For model:
Für Modell:
RW-R08
RW-R28
Bitte beachten: Diese Modelle unterscheiden sich am Design der Frontplatte. Die Montageanleitung ist, für alle oben
aufgeführte Modelle geeignet.


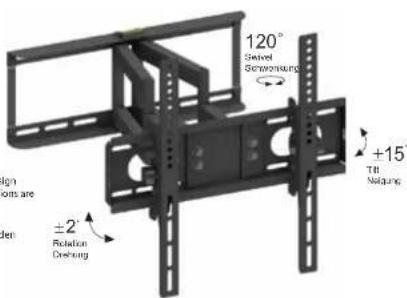

120° Detekt Sachanierung ±2° Rotation Dreitung ±15° Tf Nafung
STEP 2
SCHRITT 2
Affixing the bubble level
Anbringung der Wasserwaage
Bringen Sie die Wasserwaage zentral oben auf der Wandplatte an


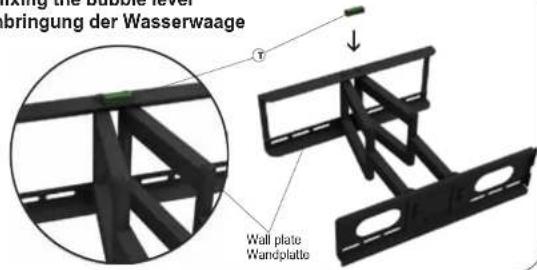

Fixing the Bubble level bringung der Wasserwaage Wall plate WandplattePlastic bag (big) / Plastikbeutel (groß)
Plastic bag (small) / Plasticbeutel (klein)
Ausrichtung der Frontplatte

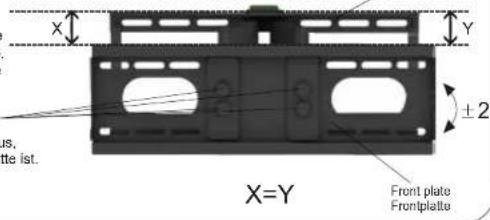

Richten Sie die Frontplatte so aus, dass diese parallel zur Wandplatte ist. Dazu müssen Sie die Muttem in der Mitte lockern.
STEP 1
SCHRITT 1
Please measure distance between mounting holes!
Bitte den Lochabstand vor der Montage nachmessen!
Mounting holes
Befestigungslöcher
TV / monitor back
TV / Monitor Rückseite
Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungslöchern an Ihrem TV / Monitor!
This wall mount supports the following distance between holes: Diese Wandhalterung unterstützt folgende Lochabstände:
Vertical / Senkrecht: Horizontal / Waagerecht:
min. 50 mm - max. 400 mm min. 55 mm - max. 400 mm
STEP 4 A
SCHRITT 4 A
Befestigung an der Massivbetonwand
Concrete Wall Betonwand
Drilling Bohrung


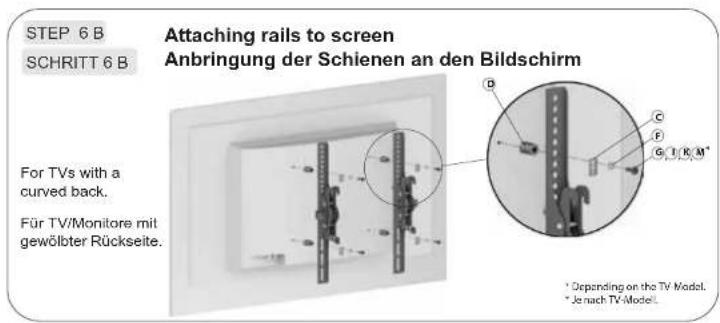

STEP 6 B SCHRITT 6 B Attaching rails to screen Anbringung der Schienen an den Bildschirm For TVs with a curved back. Für TV/Monitore mit gewölbter Rückseite. * Depending on the TV Model. * Jenach TV Model.


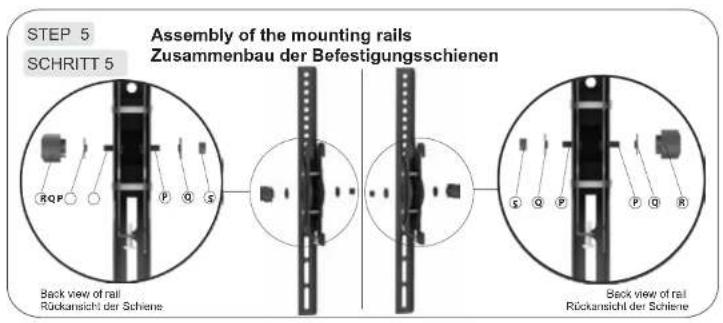

STEP 5 SCHRITT 5 Assembly of the mounting rails Zusammenbau der Befestigungsschienen Back view of rail Rückansicht der Schiene Back view of rail Rückansicht der Schiene


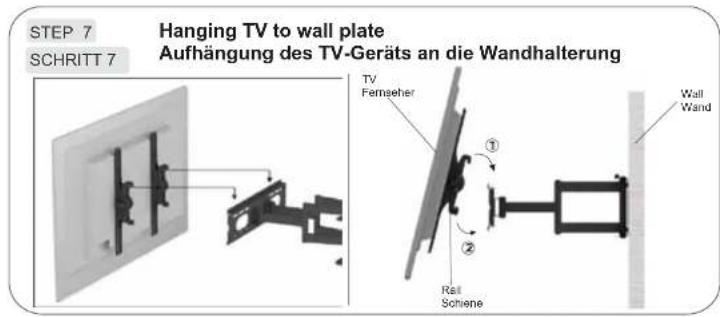

STEP 7 SCHRITT 7 Hanging TV to wall plate Aufhängung des TV-Geräts an die Wandhalterung TV Femgeher Wall Wand ① ② Rail Schene

