BEDIENUNGSANLEITUNG S3354 Ricoo

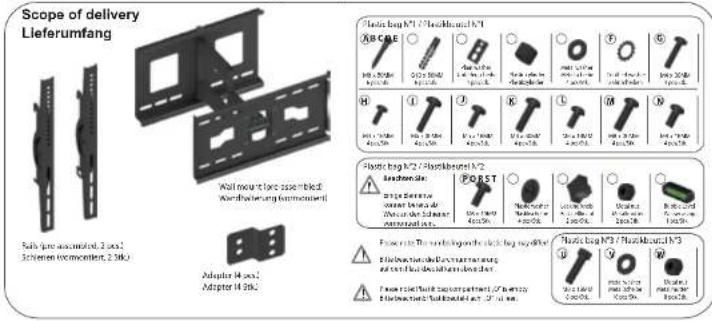

ENDE Installation Instructions / Montageanleitung

STEP 3 SCHRITT 3 Alignment of front panel Ausrichtung der Frontplatte Wall mount: front view Wanchalterung: Frontansicht X↑ Y Align the front plate making sure that it is parallel to the wall plate. To do so you have to loosen the nuts in the middle. Richten Sie die Frontplatte so aus, dass diese parallel zur Wenchplatte ist. Dazu müssen Sie die Mutien in der Mitte lockem. X=Y ±6° Wall plate Wandplatte Front plate Frontplatte

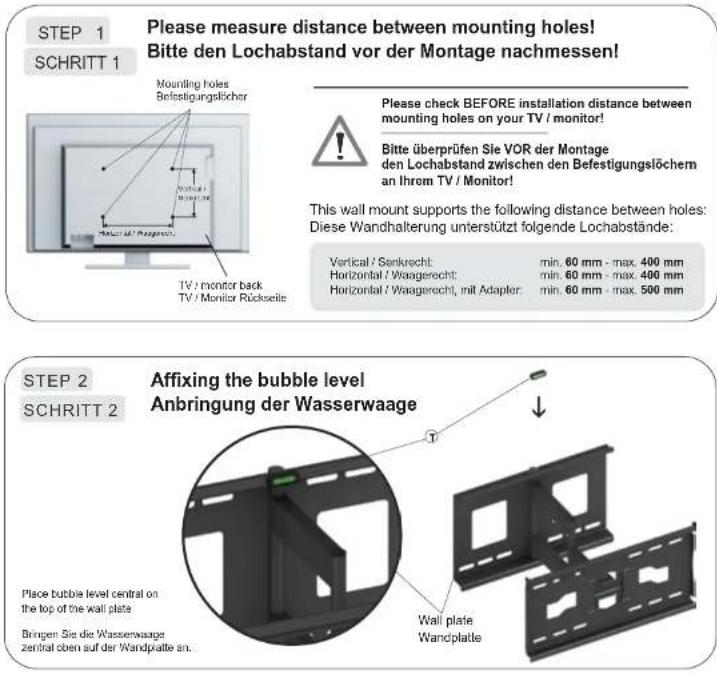

STEP 1 SCHRITT 1 Please measure distance between mounting holes! Bitte den Lochabstand vor der Montage nachmessen! Mounting holes Befestigungstlicher TV / monitor back TV / Monitor Rückseite Please check BEFORE installation distance between mounting holes on your TV / monitor! Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungslöchem an Ihrem TV / Monitor! This wall mount supports the following distance between holes: Diese Wandhalterung unterstützt folgende Lochabstände: Vertical / Senkrecht: min. 60 mm - max. 400 mm Horizontal / Waagerecht: min. 60 mm - max. 400 mm Horizontal / Waagerecht, mit Adapter: min. 60 mm - max. 500 mm STEP 2 SCHRITT 2 Affixing the bubble level Anbringung der Wasserwaage Place bubble level central on the top of the wall plate Bringen Sie die Wasserwaage zentral oben auf der Wandplatte an. Wall plate Wandplatte

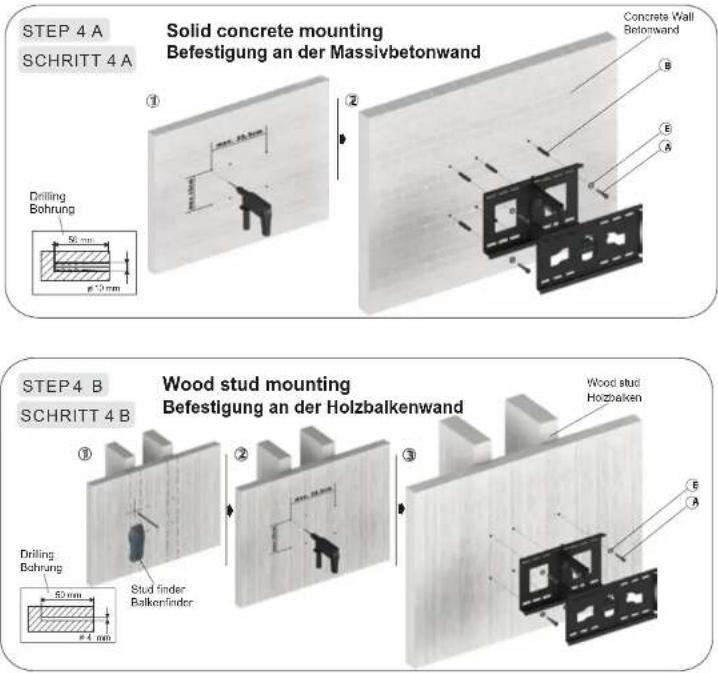

STEP 4 A SCHRITT 4 A Solid concrete mounting Befestigung an der Massivbetonwand Concrete Wall Betonward Drilling Bohrung 50 mm ø 12 mm STEP 4 B SCHRITT 4 B Wood stud mounting Befestigung an der Holzbalkenwand Wood stud Hozbalken Drilling Bohrung 50 mm ø 4 mm

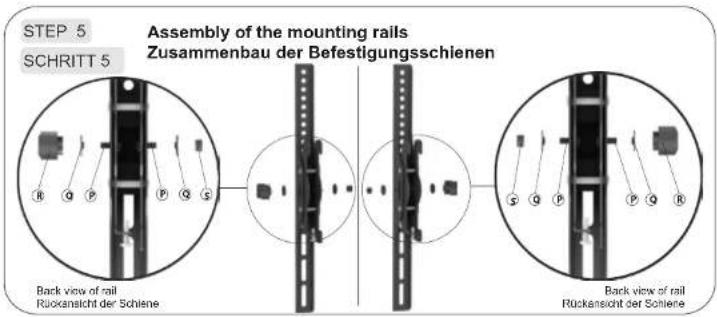

STEP 5 SCHRITT 5 Assembly of the mounting rails Zusammenbau der Befestigungsschienen Back view of rail Rückansicht der Schiene Back view of rail Rückansicht der Schiene

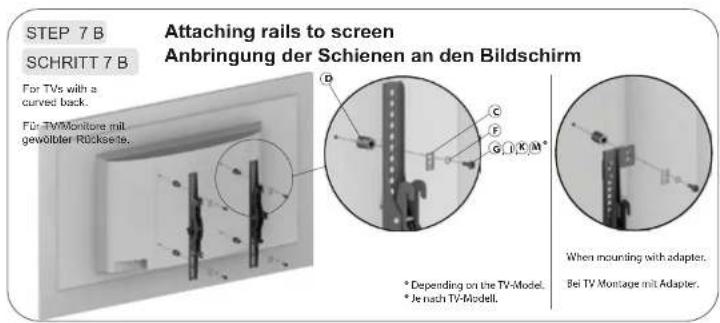

STEP 7 B SCHRITT 7 B For TVs with a curved back. Für TV/Monistore mit gewölter Rückseite. Attaching rails to screen Anbringung der Schienen an den Bildschirm * Depending on the TV-Model. * Je nach TV-Modell. When mounting with adapter. Bei TV Montage mit Adapter.

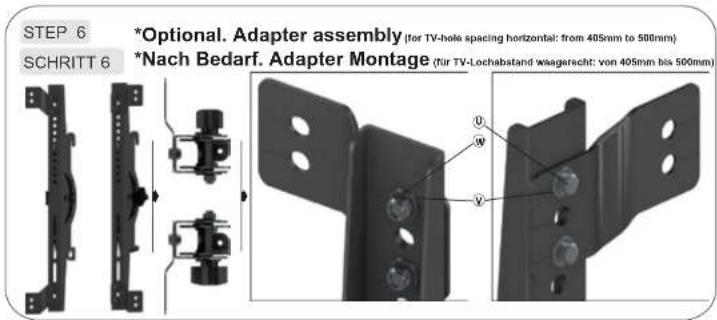

STEP 6 SCHRITT 6 *Optional. Adapter assembly (for TV-hole spacing horizontal: from 405mm to 500mm) *Nach Bedarf. Adapter Montage (für TV-Lochabstand waagerecht: von 405mm bis 500mm)

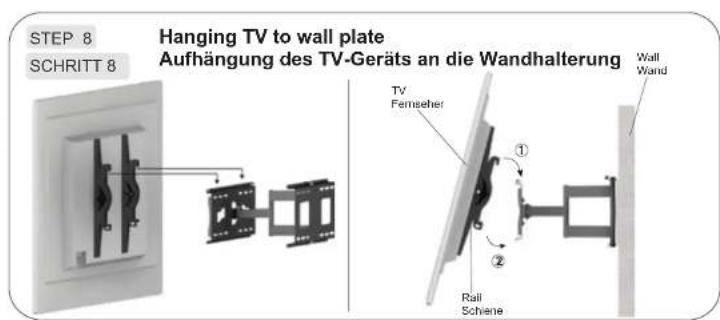

STEP 8 SCHRITT 8 Hanging TV to wall plate Aufhängung des TV-Geräts an die Wandhalterung TV Femseher Wall Wand ① ② Rail Schiene

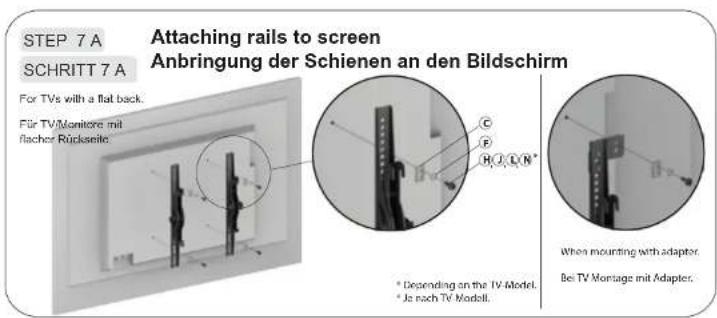

STEP 7 A SCHRITT 7 A For TVs with a flat back. Für TV/Monikore mit flacher Rückseite. Attaching rails to screen Anbringung der Schienen an den Bildschirm * Depending on the TV-Model. * Je nach TV-Modell. When mounting with adapter. Bei TV Montage mit Adapter.

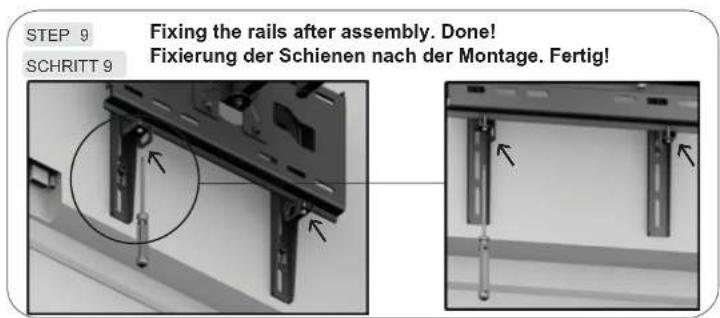

STEP 9 SCHRITT 9 Fixing the rails after assembly. Done! Fixierung der Schienen nach der Montage. Fertig!
