BEDIENUNGSANLEITUNG F0244 Ricoo
Please note: The number on the process has been filled. Bitte beachman, die Durchnummerierung auf dem Plastikbeteil kann abweichend.


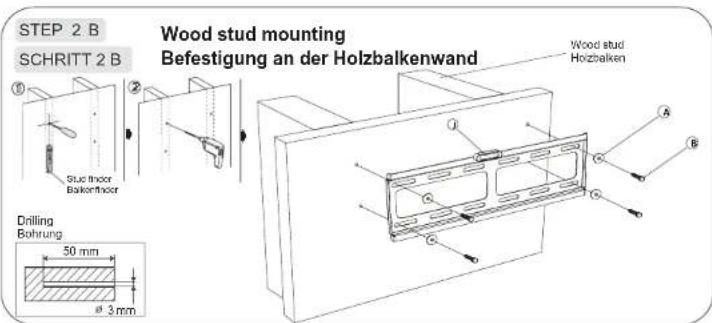

STEP 2 B SCHRITT 2 B Wood stud mounting Befestigung an der Holzbalkenwand Wood stud Holzbalken Stuck fincher Balkenkinder Drilling Bohrung 50 mm 3 mm


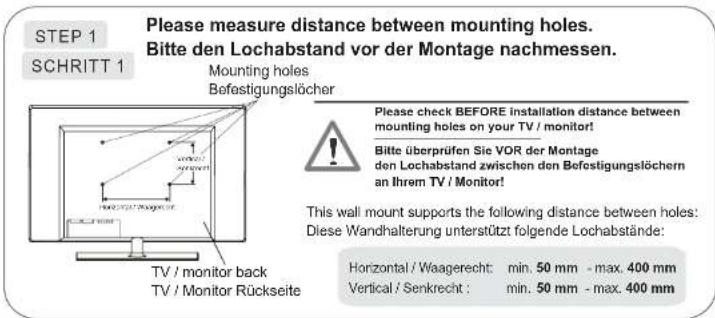

STEP 1 SCHRITT 1 Please measure distance between mounting holes. Bitte den Lochabstand vor der Montage nachmessen. Mounting holes Befestigungslöcher Please check BEFORE installation distance between mounting holes on your TV / monitor! Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungslöchern an Ihrem TV / Monitor! This wall mount supports the following distance between holes: Diese Wandhalterung unterstützt folgende Lochabstände: Horizontal / Waagerecht: min. 50 mm - max. 400 mm Vertical / Senkrecht : min. 50 mm - max. 400 mm


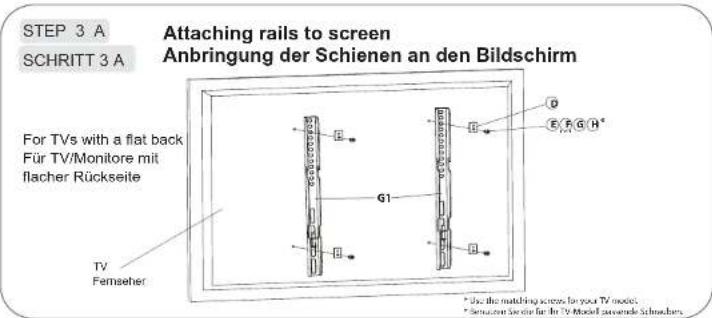

STEP 3 A SCHRITT 3 A Attaching rails to screen Anbringung der Schienen an den Bildschirm For TVs with a flat back Für TV/Monitore mit flacher Rückseite TV Femseher G1 D E F G H* * Use the matching screens for your TV mode. * Sensient See the für Its TV Model as sende Schnebers.


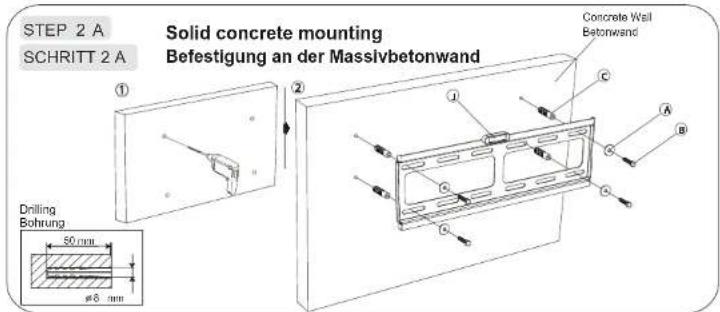

STEP 2 A SCHRITT 2 A Solid concrete mounting Befestigung an der Massivbetonwand Concrete Wall Betonwand Drilling Bohrung 50 mm #8 mm


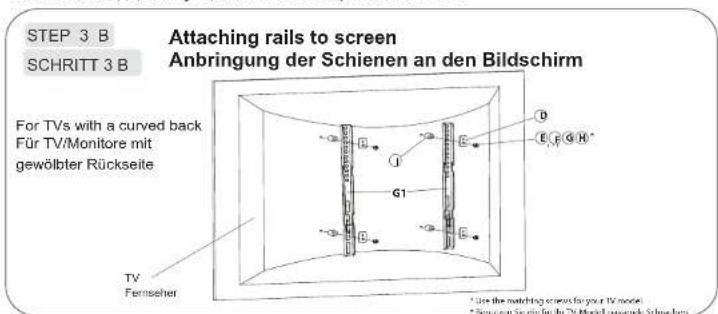

STEP 3 B SCHRITT 3 B Attaching rails to screen Anbringung der Schienen an den Bildschirm For TVs with a curved back Für TV/Monitore mit gewölbter Rückseite TV Fernseher * Use the matching screws for your TV model. * Sonsetan system für TV Model seconds Schuckers.STEP 5
SCHRITT 5
Aufhängung des TV-Geräts an die Wandhalterung

