BEDIENUNGSANLEITUNG F0144 Ricoo

STEP 1
SCHRITT 1
Please measure distance between mounting holes.
Bitte den Lochabstand vor der Montage nachmessen.
Mounting holes
Befestigungslöcher
Ricoo F0144 - 1
TV / monitor back
TV / Monitor Rückseite

Ricoo F0144 - 2
Please check BEFORE installation distance between
mounting holes on your TV / monitor!
Bitte überprüfen Sie VOR der Montage
den Lochabstand zwischen den Befestigungslöchern an Ihrem TV / Monitor!
This wall mount supports the following distance between holes: Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Waagerecht: min. 50 mm - max. 400 mm
Vertical / Senkrecht : min. 50 mm - max. 400 mm

STEP 3 A
SCHRITT 3 A

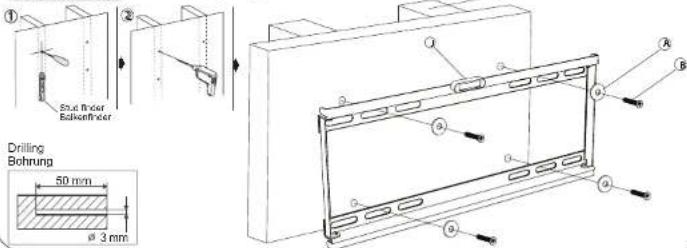

Wood stud mounting
Befestigung an der Holzbalkenwand
Wood stud
Holzbalken
Ricoo F0144 - 3

text_image ① Stud flinder Bolkenfrücker Drilling Bohrung 50 mm Ø 3 mm

STEP 2
SCHRITT 2

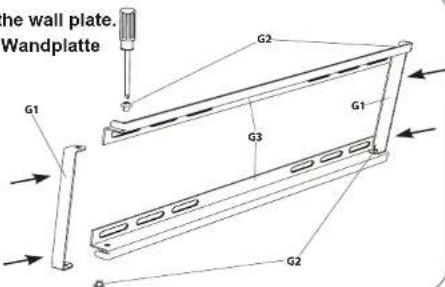

Assembling the wall plate.
Montage der Wandplatte

Befestigung der Seitenteile an die Montageplatte, wie abgebildet.

Ricoo F0144 - 4

text_image the wall plate. Wandplatte G1 G2 G3 G1 G2

STEP 4 A
SCHRITT 4 A
Attaching rails to screen
Anbringung der Schienen an den Bildschirm

* Use the matching screws for your TV model.
* Barutzen Sie die für TV Verfall passende Serauben.

Wenn die Schrauben "E, E, G, H" zu lang sind, verwenden Sie die Plastikzylinder / Abstandshalter "I".

STEP 4 B

SCHRITT 4 B

Anbringung der Schienen an den Bildschirm

For TVs with a curved back Für TV/Monitore mit gewölbter Rückseite

Ricoo F0144 - 5

Aufhängung des TV-Geräts an die Wandhalterung

Ricoo F0144 - 6

text_image TV Fernscher ① Wall plate Wandplate Wall Wand ② Rail G4 Schiene G4

Ricoo F0144 - 7

③ Locking Befestigung

Ricoo F0144 - 8
