F0211 - Wandhalterung Ricoo - Kostenlose Bedienungsanleitung

Produkttyp	Wandhalterung
Marke	Ricoo
Modell	F0211
Kategorie	TV-Wandhalterung
Kompatible VESA-Größen	75x75 mm, 100x100 mm (horizontal und vertikal)
Montagearten	Massivbetonwand, Holzbalkenwand
Geeignet für TV-Rückseiten	Flache und gewölbte Rückseiten (mit Abstandshaltern)
Material	Stahl
Farbe	Schwarz (Standard)
Lieferumfang	Wandhalterung, Frontplatte, Schraubenset (C, D), Abstandshalter (E), Dübel
Bohrlochdurchmesser	3 mm (für Holzbalken), entsprechend Betonbohrer
Schritte zur Montage	4 Schritte: Messen, Bohrung (Beton oder Holz), Anbringung der Frontplatte, Aufhängen des TVs
Besonderheiten	Abstandshalter für gebogene TV-Rückseiten; kompatibel mit Holz- und Betonwänden
Benötigtes Werkzeug	Bohrmaschine, Wasserwaage, Schraubendreher, Balkenfinder (für Holz)
Sicherheitshinweis	Nur an tragfähigen Wänden montieren; TV-Gewicht beachten

Häufig gestellte Fragen - F0211 Ricoo

Wie montiere ich die Halterung an einer Betonwand?

Folgen Sie Schritt 2A: Bohren Sie Löcher mit einem geeigneten Betonbohrer, setzen Sie Dübel ein und befestigen Sie die Wandplatte mit den mitgelieferten Schrauben. Verwenden Sie eine Wasserwaage zur Ausrichtung.

Welche VESA-Größen werden unterstützt?

Die Halterung unterstützt VESA 75x75 mm und 100x100 mm sowohl horizontal als auch vertikal. Messen Sie vor der Montage den Lochabstand Ihres Fernsehers.

Kann ich die Halterung auch an einer Holzwand montieren?

Ja, befolgen Sie Schritt 2B: Verwenden Sie einen Balkenfinder, um die Holzständer zu lokalisieren, bohren Sie ein 3 mm Pilotloch und schrauben Sie die Wandplatte direkt auf das Holz.

Was tun, wenn die Schrauben zu kurz sind?

Verwenden Sie die längeren Schrauben (D) zusammen mit den Abstandshaltern (E). Dies ist besonders bei Fernsehern mit gewölbter Rückseite erforderlich.

Wie hänge ich den Fernseher an die Halterung?

Führen Sie die an der Rückseite des Fernsehers montierte Frontplatte von oben in die Führungsschiene der Wandplatte ein. Lassen Sie sie einrasten und sichern Sie sie ggf. mit einem Schraubenschloss (nicht im Lieferumfang).

Ist die Halterung für meinen Fernseher geeignet?

Überprüfen Sie vor dem Kauf den VESA-Standard (75x75 oder 100x100) und das Gewicht Ihres Fernsehers. Die Halterung ist für typische Fernseher bis ca. 30 kg ausgelegt (Herstellerangabe nicht spezifiziert).

Welches Werkzeug benötige ich für die Montage?

Sie benötigen eine Bohrmaschine, einen geeigneten Bohrer (für Beton oder Holz), eine Wasserwaage, einen Schraubendreher und optional einen Balkenfinder für Holzmontage.

Wie reinige und pflege ich die Halterung?

Wischen Sie die Halterung mit einem trockenen oder leicht feuchten Tuch ab. Verwenden Sie keine aggressiven Reinigungsmittel. Überprüfen Sie regelmäßig die Festigkeit der Schrauben.

Sind Ersatzteile erhältlich?

Ersatzschrauben und -dübel sind im Handel oder beim Hersteller erhältlich. Die Frontplatte ist nicht separat erhältlich; bei Defekt ist meist ein Neukauf der Halterung nötig.

Kann ich die Halterung auch an einer Gipskartonwand montieren?

Die Halterung ist für Massivbeton- und Holzbalkenwände ausgelegt. Für Gipskartonwände sind spezielle Dübel erforderlich; die Tragfähigkeit muss geprüft werden. Eine Montage wird nicht empfohlen, es sei denn, die Wand ist verstärkt.

BEDIENUNGSANLEITUNG F0211 Ricoo

STEP 2 B
SCHRITT 2 B
Wood stud mounting
Befestigung an der Holzbalkenwand

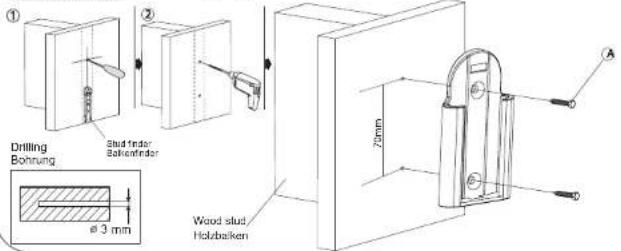

Drilling Bohrung Slud finder Salzefinder Ø 3 mm Wood slud/ Holzbsiken 70mm A

STEP 1
SCHRITT 1
Please measure distance between mounting holes.
Bitte den Lochabstand vor der Montage nachmessen.
Mounting holes
Befestigungslöcher

TV / monitor back
TV / Monitor Rückseite

Please check BEFORE installation distance between
mounting holes on your TV / monitor!
Bitte überprüfen Sie VOR der Montage
den Lochabstand zwischen den Befestigungslöchern
an Ihrem TV / Monitor!
This wall mount supports the following distance between holes / VESA:
Diese Wandhalterung unterstützt folgende VESA / Lochabstände:
Horizontal / Waagerecht:
Vertical / Senkrecht :
75 mm, 100mm
75 mm, 100mm

STEP 3 A
SCHRITT 3 A
Attaching wall bracket to screen
For TVs with a flat back
Anbringung der Halterung an den Bildschirm
Für TV/Monitore mit
flacher Rückseite
TV / Monitor TV / Monitor

Wall mount front plate Wandhalterung-Frontplatte
If screws "C" are too short, small spacers "E" with longer screws "D" can be used.
Wenn Schrauben "C" zu kurz sind, können Abstandshalter "E" mit längeren Schrauben "D" verwendet werden.

STEP 2A
SCHRITT 2 A
Solid concrete mounting
Befestigung an der Massivbetonwand
Drilling
Bohrung

STEP 3 B
SCHRITT 3 B
Attaching wall bracket to screen
For TVs with a curved back
Anbringung der Halterung an den Bildschirm
Für TV/Manilare mit
gewölbter Rückseite
TV / Monitor TV / Monitor

E D Wall Wall B B B

Wall mount front plate
Wandhalterung-Frontplatte

STEP 4

SCHRITT 4

Aufhängung des TV-Geräts an die Wandhalterung

Führen Sie den TV inkl. Frontplatte der Halterung in die Führungsschiene der Wandhalterung von oben ein. Fertig.

Wall Wand TV Femseher Wall plate Wandplates
