BEDIENUNGSANLEITUNG F0322 Ricoo

Please note: The numbering on the process log may differ! Bitte beachtzen die Durchnummerierung auf dem Plastikbestell kann abweichen!

STEP 2 B
SCHRITT 2 B
Ricoo F0322 - 1

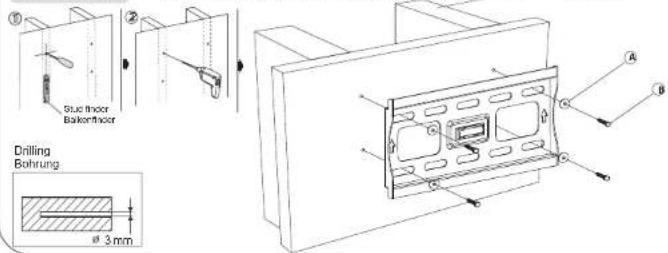

text_image Stud thoor Balkonfloor Drilling Bohrung 3 mm

Wood stud mounting
Befestigung an der Holzbalkenwand
Wood stud Holzbalken

STEP 1
SCHRITT 1
Please measure distance between mounting holes.
Bitte den Lochabstand vor der Montage nachmessen.
Mounting holes
Befestigungslöcher
Ricoo F0322 - 2
TV / monitor back
TV / Monitor Rückseite

Ricoo F0322 - 3
Please check BEFORE installation distance between
mounting holes on your TV / monitor!
Bitte überprüfen Sie VOR der Montage
den Lochabstand zwischen den Befestigungslöchern an Ihrem TV / Monitor!
This wall mount supports the following distance between holes: Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Waagerecht: min. 15 mm - max. 200 mm
Vertical / Senkrecht : min. 30 mm - max. 200 mm

STEP 3 A
SCHRITT 3A
Attaching rails to screen
Anbringung der Schienen an den Bildschirm
Ricoo F0322 - 4

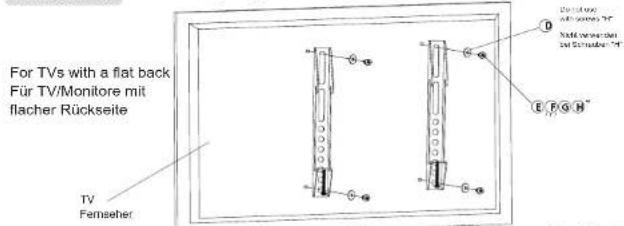

text_image For TVs with a flat back Für TV/Monitore mit flacher Rückseite TV Fenseher D E F G H

* Use the matching screws for your TV model. * See you Sirring for the TV Model, however, Schuschen.
If the screws "E, F, G, H" is too long, use the small spacer "I".
Wenn die Schrauben 'E, F, G, H' zu lang sind, verwenden Sie die Plastizylinder / Abstandshalter 1".

STEP 2 A
SCHRITT 2 A
Solid concrete mounting
Befestigung an der Massivbetonwand
Ricoo F0322 - 5

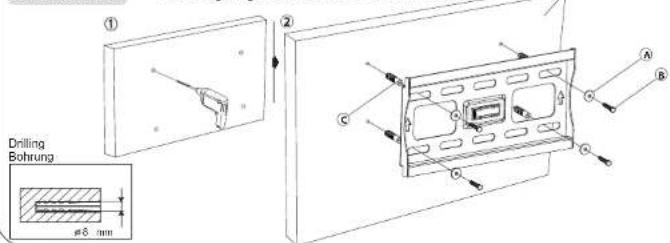

text_image Drilling Bohrung φ8 mm

Concrete Wall
Betonwand
STEP 3 B
SCHRITT 3 B
Attaching rails to screen
Anbringung der Schienen an den Bildschirm
For TVs with a curved back Für TV/Monitore mit gewölbter Rückseite

Ricoo F0322 - 6

Aufhängung des TV-Geräts an die Wandhalterung

Ricoo F0322 - 7

text_image TV Ferrseher ① Wall plate Wandplate Wall Wand ②

Ricoo F0322 - 8

③ Locking Befestigung

Ricoo F0322 - 9
