BEDIENUNGSANLEITUNG F0344 Ricoo


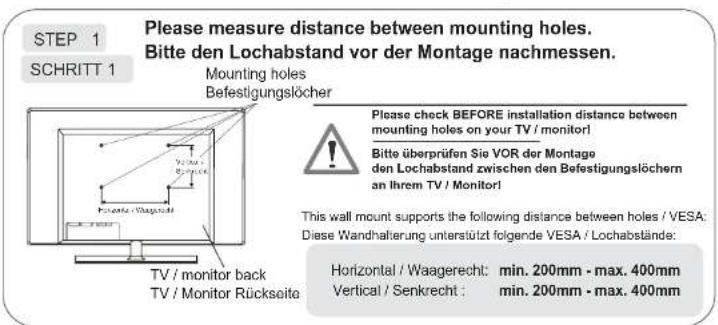

STEP 1 SCHRITT 1 Please measure distance between mounting holes. Bitte den Lochabstand vor der Montage nachmessen. Mounting holes Befestigungslöcher Please check BEFORE installation distance between mounting holes on your TV / monitor! Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungslöchern an Ihrem TV / Monitor! This wall mount supports the following distance between holes / VESA: Diese Wandhalterung unterstützt folgende VESA / Lochabstände: Horizontal / Waagerecht: min. 200mm - max. 400mm Vertical / Senkrecht : min. 200mm - max. 400mm


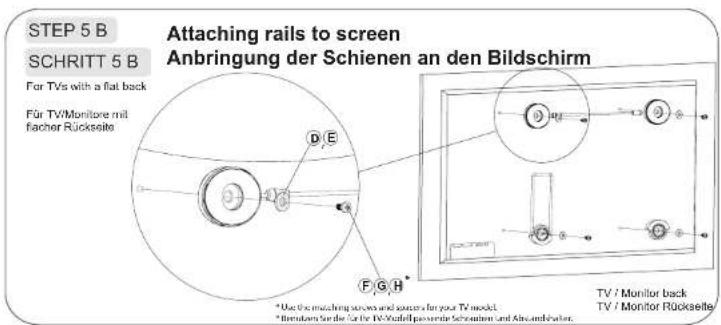

STEP 5 B SCHRITT 5 B For TVs with a flat back Für TV/Monitore mit facher Rückseite Attaching rails to screen Anbringung der Schienen an den Bildschirm *Use the matching screws and sensors for your TV model. *Trematten für die für TV/Kaufel passerte Schienen und Abschreibeter. TV / Monitor back TV / Monitor Rückseite


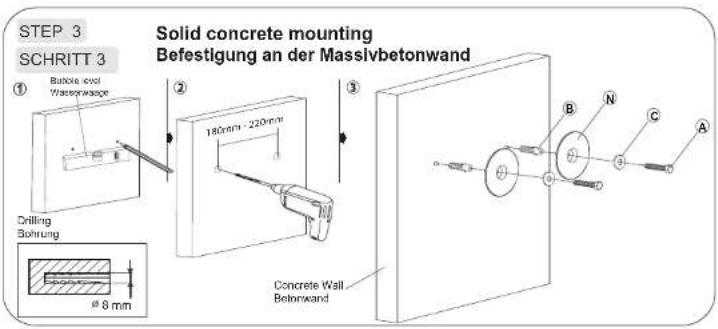

STEP 3 SCHRITT 3 Solid concrete mounting Befestigung an der Massivbetonwand ① Bubble coil Wasserwaffe Drilling Bohrung #8 mm 180mm - 220mm Concrete Wall Befonwand


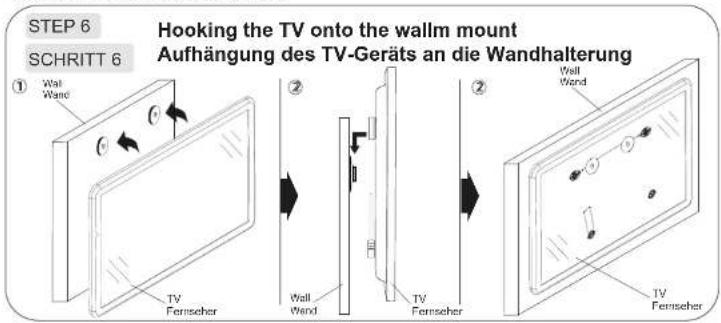

STEP 6 SCHRITT 6 Hooking the TV onto the wall mount Aufhängung des TV-Geräts an die Wandhalterung ① Walt Wand ② TV Fernseher ③ Walt Wand ④ TV Fernseher ⑤ Walt Wand ⑥ TV FernseherSTEP 5
SCHRITT 5

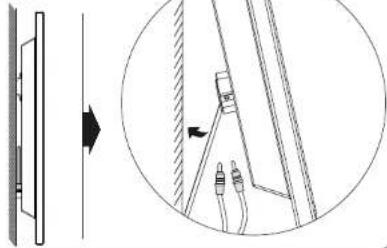

Klappen Sie die Neigungsunterstützung aus, um die TV Anschülle / Kabel zu erreichen. Klappen Sie die Neigungsunterstützung wieder ein, sobald alles angeschlossen wurde.
Überprüfen Sie die Montage der Halterung in regelmäßigen Intervalen. Prüfen Sie alle Schrauben und Einzelteile der Halterung auf sicheren Halt und ordnungsgemäße Montage. Die Prüfung mind. einmal in drei Monaten durchführen. Kontaktieren Sie Ihren Händler falls Sie weitere Fragen zum Produkt haben.
