BEDIENUNGSANLEITUNG N0222 Ricoo


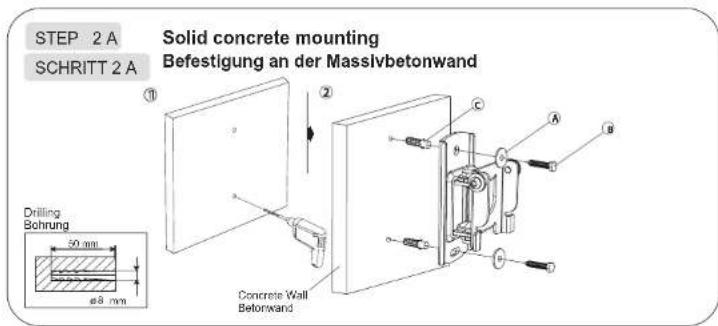

STEP 2 A SCHRITT 2 A Solid concrete mounting Befestigung an der Masslvbetonwand Drilling Bohrung 50 mm e8 mm Concrete Wall Beforwand A B C


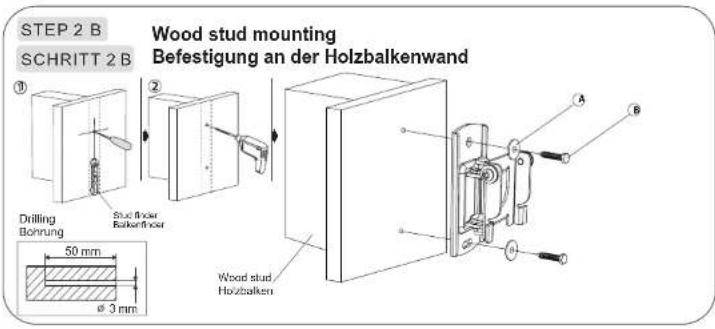

STEP 2 B SCHRITT 2 B Wood stud mounting Befestigung an der Holzbalkenwand Drilling Bohrung 50 mm ø 3 mm Wood stud Holzbalken


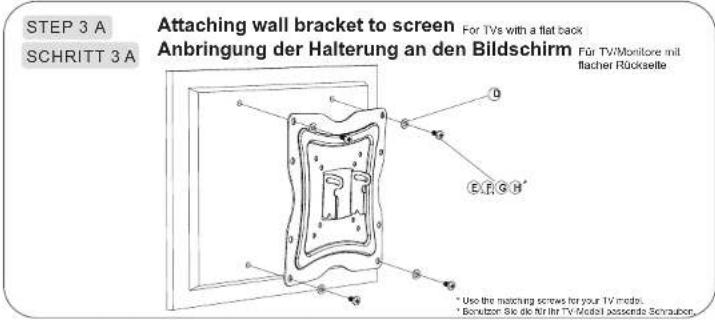

STEP 3 A SCHRITT 3 A Attaching wall bracket to screen For TVs with a flat back Anbringung der Halterung an den Bildschirm Für TV/Monitore mit flacher Rückseite * Use the matching screws for your TV mode. * Bonutzer Sie die Nährer TV Model passende Schnabor.


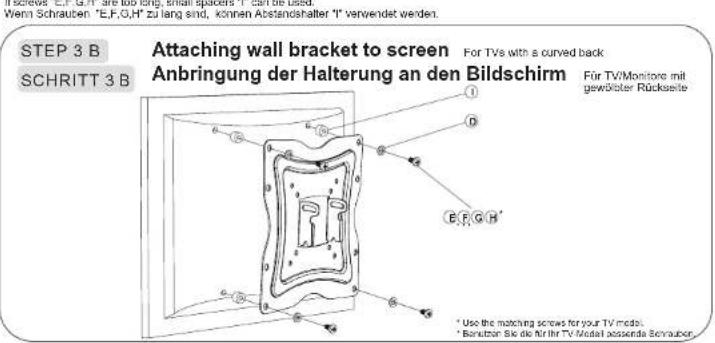

Wenn Schrauben 'E.F.G.H' zu lang sind, können Abstandshalter "I" verwendet werden. STEP 3 B SCHRITT 3 B Attaching wall bracket to screen Anbringung der Halterung an den Bildschirm For TVs with a curved back Für TV/Monitore mit gewößter Rückseite * Use the matching screws for your TV model. * Benutzter Sie die für ihr TV Model assende Schrauber.


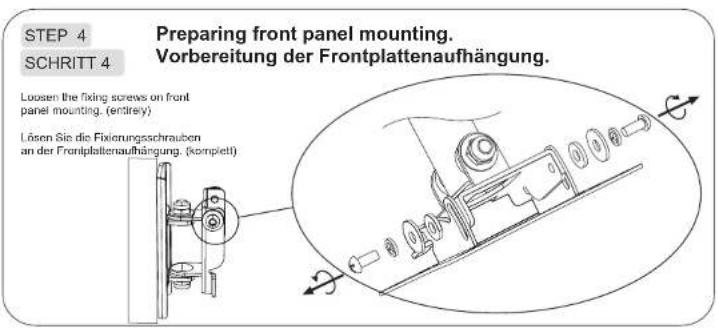

STEP 4 SCHRITT 4 Preparing front panel mounting. Vorbereitung der Frontplattenaufhängung. Loosen the fixing screws on front panel mounting. (entirey) Lösen Sin die Fixierungsschrauben an der Frontplattenaufhängung. (komplett)
