BEDIENUNGSANLEITUNG N1222 Ricoo

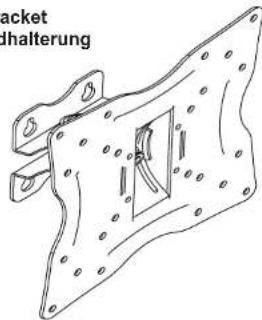

Universal wall bracket
Universelle Wandhalterung
RW-R12
Please note: The numbering on the plastic bag may differ.
Bitte beachtens die Durchnummerierung auf dem Plasticbestalt kann abweichend!
Please note Metal discs compartment 'CT are generally not required for the assembly.
Bitte besuchtant Metellschafter (Fach, CT worden für die Montage in der Regel nicht haben)
STEP 1
Please measure distance between mounting holes! Bitte den Lochabstand vor der Montage nachmessen!
SCHRITT 1
Mounting holes
Befestigungslöcher
TV / monitor back
TV / Monitor Rückseite
Please check BEFORE installation distance between mounting holes on your TV / monitor!
Bitte überprüfen Sie VOR der Montage
den Lochabstand zwischen den Befestigungslöchern
an Ihrem TV / Monitor!
This wall mount supports the following distance between holes: Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Wargersch
Vertical / Senkrecht
Solid concrete mounting
SCHRITT 2
Befestigung an der Massivbetonwand


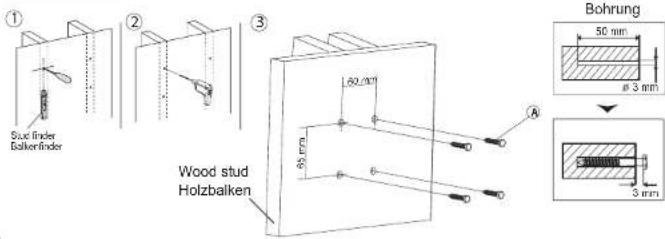

STEP 3
Wood stud mounting
SCHRITT 3
Befestigung an der Holzbalkenwand
Anbringung der Schienen an den Bildschirm
Für TV/Monitore mit flacher Rückseite
TV / Monitor back TV / Monitor Rückseite
Wenn die Schrauben 'H' zu lang sind, verwenden Sie die Plastikzylinder / Abstandshalter "D".

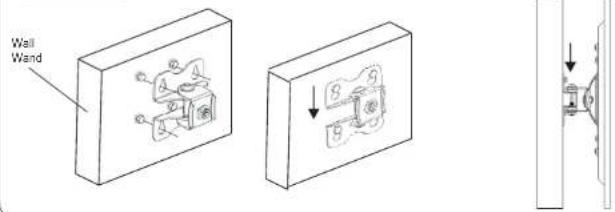

STEP 5
SCHRITT 5
Anbringung der Wandhalterung mit dem TV an die Wand
STEP 6
Nachziehen der Wandschrauben
SCHRITT 6


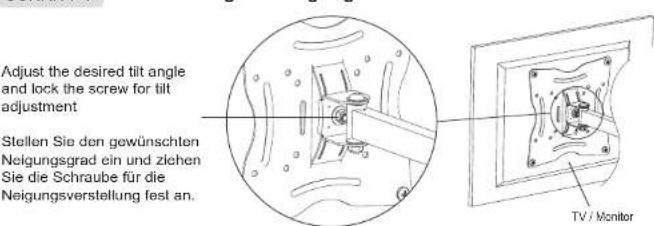

STEP 7
Arretierung der Neigungseinstellschraube
Stellen Sie den gewünschten Neigungsgrad ein und ziehen Sie die Schraube für die Neigungsverstellung fest an.
