BEDIENUNGSANLEITUNG N0144 Ricoo

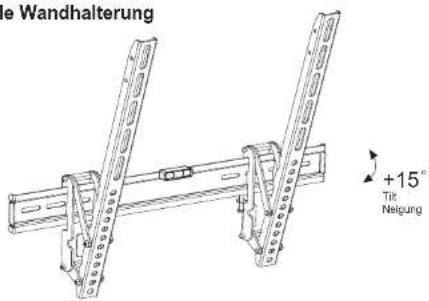

Universal wall bracket
Universelle Wandhalterung
STEP 2
Solid concrete mounting
SCHRITT 2
Befestigung an der Massivbetonwand
Parsonate: The number of the class has may be Höhe beziehen die Lizenanzenungen auf dem Hörks

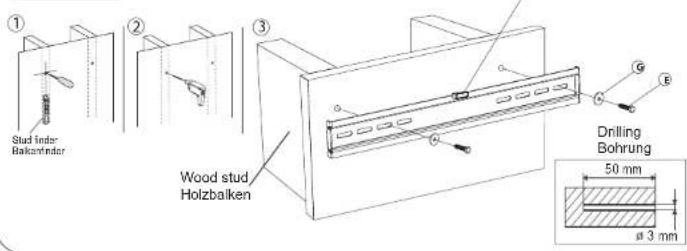

STEP 3
Wood stud mounting
SCHRITT 3
Befestigung an der Holzbalkenwand
Please measure distance between mounting holes!
Bitte den Lochabstand vor der Montage nachmessen!
SCHRITT 1
Mounting holes
Befestigungslöcher
Please check BEFORE installation distance between mounting holes on your TV / monitor!
Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungslöchern an Ihrem TV / Monitor!
This wall mount supports the following distance between holes: Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Waagerecht: Vertical / Senkrecht :
min. 100mm - max. 400mm
min. 50mm - max. 400mm
For TVs with a flat back
Für TV/Monitore mit flacher Rückseite
TV / Monitor back
TV / Monitor Rückseite
STEP 4 A
Anbringung der Schienen an den Bildschirm


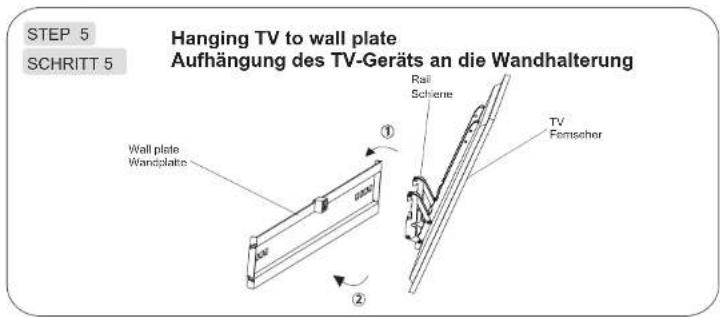

STEP 5 SCHRITT 5 Hanging TV to wall plate Aufhängung des TV-Geräts an die Wandhalterung Wall plate Wandplate Rail Scheme TV Femseher ① ②
