N1774 - Wandhalterung Ricoo - Kostenlose Bedienungsanleitung

Produkttyp	Wandhalterung
Marke	Ricoo
Modell	N1774
VESA-Kompatibilität (horizontal)	55 - 700 mm
VESA-Kompatibilität (vertikal)	55 - 400 mm
Maximale Bildschirmgröße	Bis 80 Zoll
Maximale Tragfähigkeit	50 kg
Neigungsbereich	±15°
Schwenkbereich	Nicht vorhanden (starr)
Material	Stahl
Farbe	Schwarz
Abmessungen Wandplatte (B x H)	700 x 400 mm
Tiefe	ca. 50 mm
Gewicht (netto)	ca. 3 kg
Befestigungsmöglichkeiten	Betonmassivwand, Holzbalken
Lieferumfang	Wandplatte, Schienen, Schraubenset, Dübel, Kunststoffzylinder, Montageanleitung
Benötigte Werkzeuge	Bohrmaschine, Hammer, Schraubendreher, Wasserwaage
Besonderheiten	Einfache Montage durch Stecksystem, Neigung einstellbar
Sicherheitshinweise	Montage nur durch Fachpersonal, Gewichtsbeschränkung beachten, geeignete Wandbeschaffenheit prüfen
Reinigung	Mit trockenem, weichem Tuch abwischen; keine aggressiven Reiniger
Reparatur und Ersatzteile	Keine reparierbaren Teile; bei Defekt gesamte Halterung austauschen

Häufig gestellte Fragen - N1774 Ricoo

Welche VESA-Normen unterstützt die Ricoo N1774?

Wie schwer darf mein Fernseher maximal sein?

Kann ich die Halterung an einer Gipskartonwand montieren?

Wie stelle ich die Neigung der Wandhalterung ein?

Welche Schrauben muss ich für meinen Fernseher verwenden?

Wie montiere ich die Wandplatte auf Beton?

Ist die Halterung schwenkbar?

Kann ich die Montage alleine durchführen?

Wie reinige ich die Wandhalterung?

Was tun, wenn mein Fernseher nicht waagerecht hängt?

BEDIENUNGSANLEITUNG N1774 Ricoo

ENDE RW-R17 ±15° Tilt Neigung

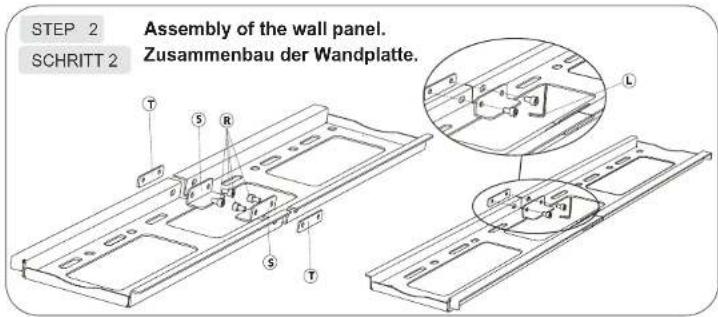

STEP 2 SCHRITT 2 Assembly of the wall panel. Zusammenbau der Wandplatte.

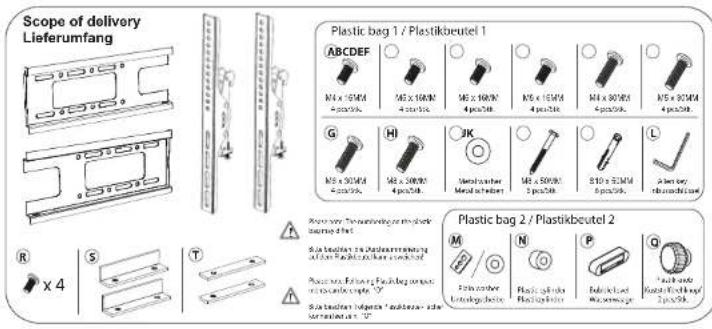

Scope of delivery Lieferumfang Plastic bag 1 / Plastikbeutel 1 ABCDEF M5 x 30MM 4 pcs/1000 M5 x 30MM 4 pcs/1000 M5 x 30MM 4 pcs/1000 M5 x 30MM 4 pcs/1000 G M5 x 30MM 4 pcs/1000 H M5 x 30MM 4 pcs/1000 JK Microcopper Metal in steel M5 x 30MM 3 pcs/1000 S10 x 30MM 6 pcs/1000 L 2 inch bag microcopper R x 4 Plastic bag 2 / Plastikbeutel 2 M N P Q Follicenber Uranogelzin Basic鋰鋰 Flasked鋰 Flasked鋰 Flasked鋰 Flasked鋰

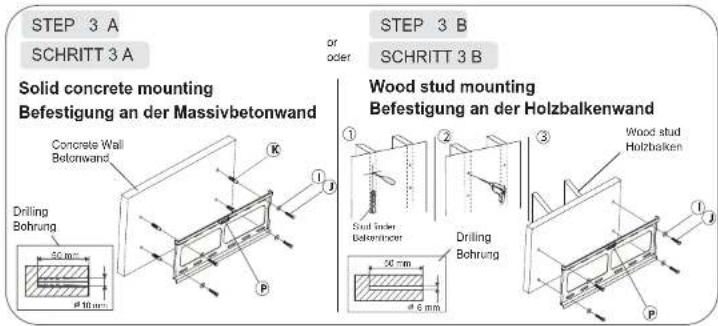

STEP 3 A SCHRITT 3 A or oder STEP 3 B SCHRITT 3 B Solid concrete mounting Befestigung an der Massivbetonwand Concrete Wall Betonwand Drilling Bohrung 50 mm 40 mm K P Wood stud mounting Befestigung an der Holzbalkenwand Stud insler Bekennbener Drilling Bohrung Wood stud Holzbalken 50 mm 40 mm P J

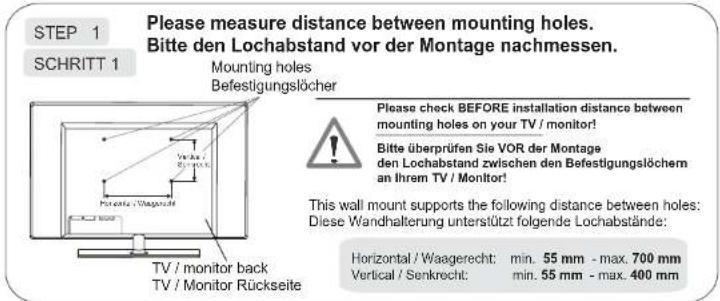

STEP 1 SCHRITT 1 Please measure distance between mounting holes. Bitte den Lochabstand vor der Montage nachmessen. Mounting holes Befestigungslöcher Please check BEFORE installation distance between mounting holes on your TV / monitor! Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungslöchern an Ihrem TV / Monitor! This wall mount supports the following distance between holes: Diese Wandhalterung unterstützt folgende Lochabstände: Horizontal / Waagerecht: min. 55 mm - max. 700 mm Vertical / Senkrecht: min. 55 mm - max. 400 mm

STEP 4 A SCHRITT 4 A Attaching rails to screen Anbringung der Schienen an den Bildschirm For TVs with a flat back Für TV/Monitore mit flacher Rückseite TV Fernseher * Use the matching screws for your TV model. * Benutzen Sie die für ihr TV-Modell passende Schrauben.

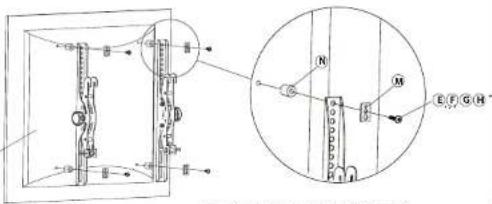

If screws "A,B,C,D" are too short, can plastic cylinder "N" with longer screws "E,F,G,H" be used. Wenn Schrauben "A,B,C,D" zu kurz sind, können Plastikzylinder "N" mit längeren Schrauben "E,F,G,H" verwendet werden.

STEP 4 B

SCHRITT 4 B

Anbringung der Schienen an den Bildschirm

For TVs with a curved back Für TV/Monitore mit gewölbter Rückseite

* Use the matching screws for your TV model. * Benutzen Sie die für Ihr TV-Model passende Schrauben.

STEP 5

SCHRITT 5

Aufhängung des TV-Geräts an die Wandhalterung

Tilt tension knob Neigungseinstelschraube

TV Femseher ±15° ① Wall plate Wandplatte Wall Ward ②

Rall Schiene

③ Locking Befestigung
