BEDIENUNGSANLEITUNG N0154 Ricoo
Universal wall bracket
Universelle Wandhalterung
For precise installation, we recommend using a bubble level!
Für die genaue Montage empfehlen wir die Benutzung von einer Wasserwaage!
STEP 3 A
Solid concrete mounting
SCHRITT 3 A
Befestigung an der Massivbetonwand
Concrete Wall
Betonward
For precise installation, we recommend using a bubble level!
Für die genaue Montage empfehlen wir die Benutzung von einer Wasserwaage!
STEP 1
SCHRITT 1
Please measure distance between mounting holes!
Bitte den Lochabstand vor der Montage nachmessen!
Mounting holes
Befestigungslöcher
TV / monitor back
TV / Monitor Rückseite
Please check BEFORE installation distance between
mounting holes on your TV / monitor!
Bitte überprüfen Sie VOR der Montage
den Lochabstand zwischen den Befestigungslöchem
an Ihrem TV / Monitor!
This wall mount supports the following distance between holes:
Diese Wandhalterung unterstützt folgende Lochabstände:
Vertical / Senkrecht:
Horizontal / Waagerecht:
min. 50 mm - max. 400 mm
min. 120 mm - max. 520 mm
STEP 3 B
SCHRITT 3 B
Wood stud mounting
Befestigung an der Holzbalkenwand
Wood stud
Holzbaken


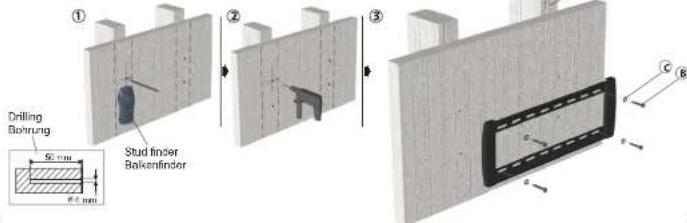

Drilling Bohrung 50 mm 60 mm Stud finder Balkenfinder ① ② ③ ⑥


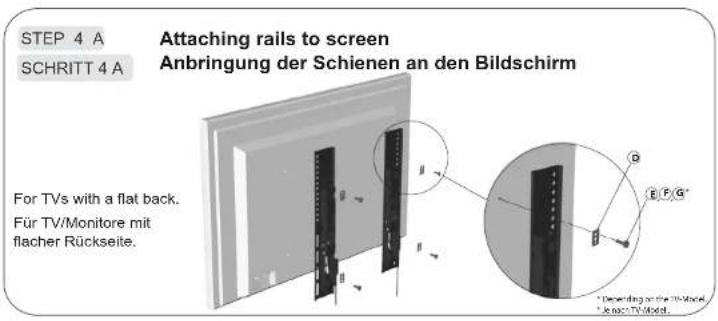

STEP 4 A SCHRITT 4 A Attaching rails to screen Anbringung der Schienen an den Bildschirm For TVs with a flat back. Für TV/Monitore mit flacher Rückseite. Depending on the TV Model. Le nach TV Model.


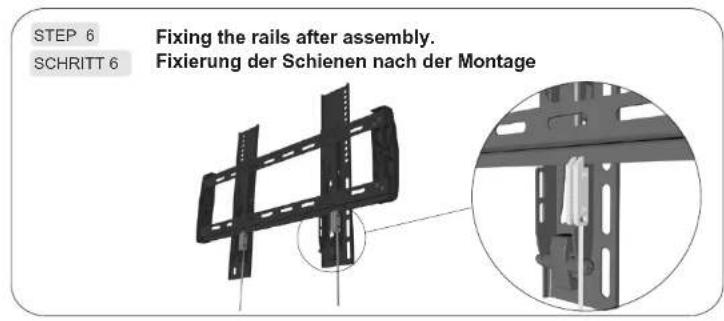

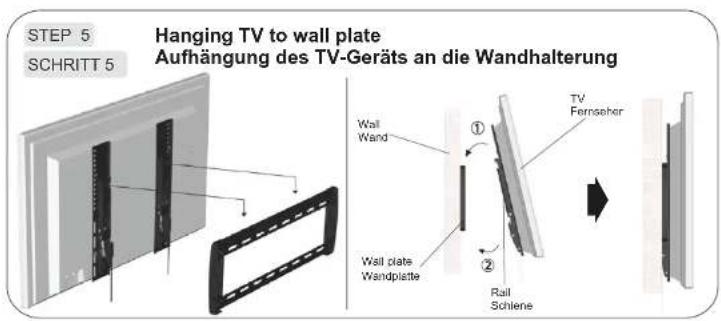

STEP 6 SCHRITT 6 Fixing the rails after assembly. Fixierung der Schienen nach der Montage


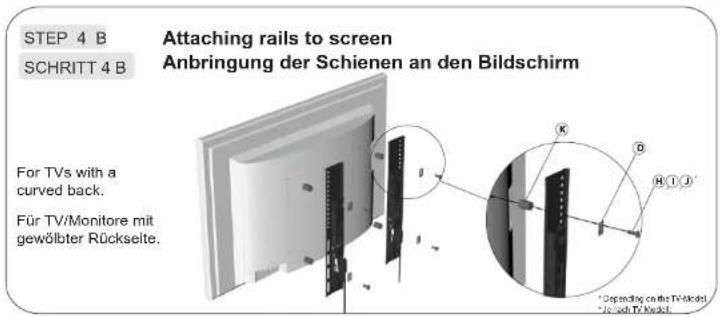

STEP 4 B SCHRITT 4 B Attaching rails to screen Anbringung der Schienen an den Bildschirm For TVs with a curved back. Für TV/Monitore mit gewölbter Rückseite. *Depending on the TV-K model * depend on TV-K model.


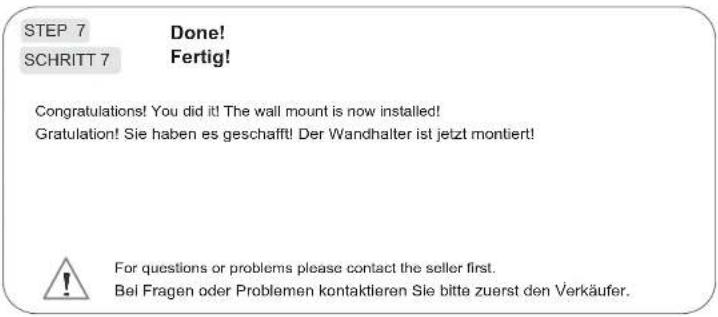

STEP 7 Done! SCHRITT 7 Fertig! Congratulations! You did it! The wall mount is now installed! Gratulation! Sie haben es geschafft! Der Wandhalter ist jetzt montiert! For questions or problems please contact the seller first. Bei Fragen oder Problemen kontaktieren Sie bitte zuerst den Verkäufer.
