BEDIENUNGSANLEITUNG N0774 Ricoo


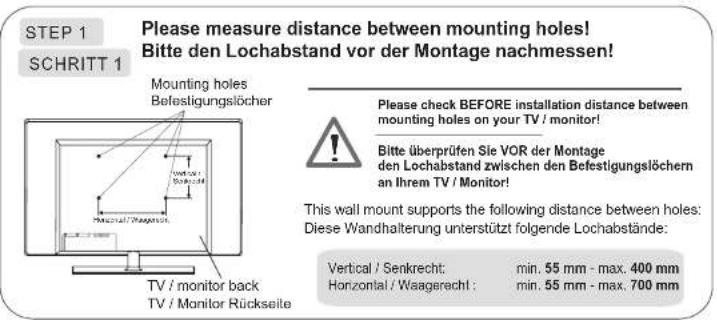

STEP 1 SCHRITT 1 Please measure distance between mounting holes! Bitte den Lochabstand vor der Montage nachmessen! Mounting holes Befestigungslöcher Vertical / Senkrecht Translal / Waagerecht TV / monitor back TV / Monitor Rückseite Please check BEFORE installation distance between mounting holes on your TV / monitor! Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungslöchern an Ihrem TV / Monitor! This wall mount supports the following distance between holes: Diese Wandhalterung unterstützt folgende Lochabstände: Vertical / Senkrecht: min. 55 mm - max. 400 mm Horizontal / Waagerecht: min. 55 mm - max. 700 mm


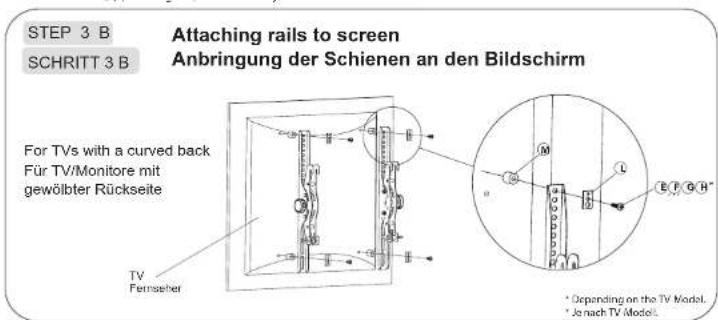

STEP 3 B SCHRITT 3 B Attaching rails to screen Anbringung der Schienen an den Bildschirm For TVs with a curved back Für TV/Monitore mit gewölber Rückseite TV Fernseltel M E F G H* * Depending on the TV Model. * Jonach TV Model.


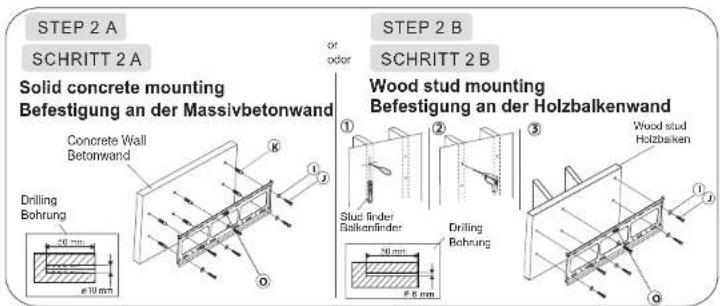

STEP 2 A SCHRITT 2 A Solid concrete mounting Befestigung an der Massivbetonwand Concrete Wall Betonwand Drilling Bohrung 50 mm ø10 mm K ① ② ③ Wood stud mounting Befestigung an der Holzbalkenwand Stud finder Balkenfinder Drilling Bohrung Wood stud Holzbalken ① ② ③ F 8 mm O
