BEDIENUNGSANLEITUNG N1922 Ricoo

Please note. The numbering on the plastic bag may differ! Durchnummerierung auf dem Plasticboard kann absoichend!

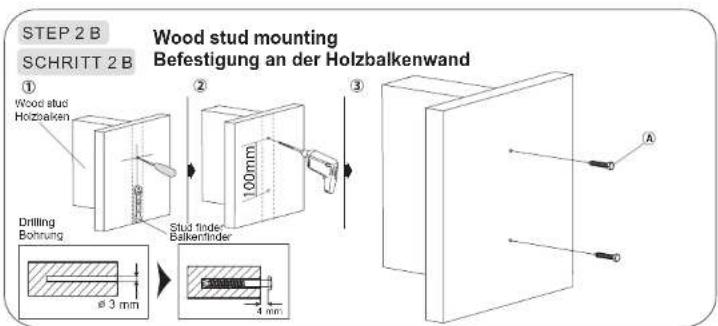

STEP 2 B SCHRITT 2 B Wood stud mounting Befestigung an der Holzbalkenwand ① Wood stud Holzbalken Drilling Bohrung Ø 3 mm Stud finder- Balkenfinder 100mm 4 mm ② ③ A

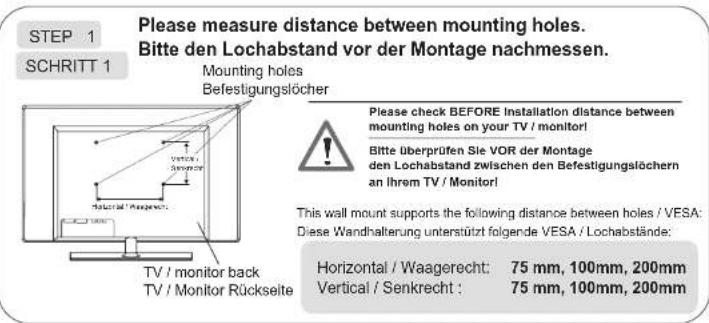

STEP 1 SCHRITT 1 Please measure distance between mounting holes. Bitte den Lochabstand vor der Montage nachmessen. Mounting holes Befestigungslöcher Please check BEFORE Installation distance between mounting holes on your TV / monitor! Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungslöchern an Ihrem TV / Monitor! This wall mount supports the following distance between holes / VESA: Diese Wandhalterung unterstützt folgende VESA / Lochabstände: Horizontal / Waagerecht: 75 mm, 100mm, 200mm Vertical / Senkrecht : 75 mm, 100mm, 200mm

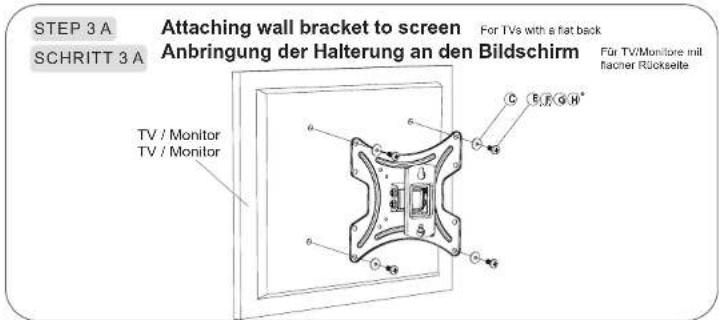

STEP 3 A SCHRITT 3 A Attaching wall bracket to screen Anbringung der Halterung an den Bildschirm For TVs with a flat back Für TV/Monitore mit flacher Rückseite TV / Monitor TV / Monitor

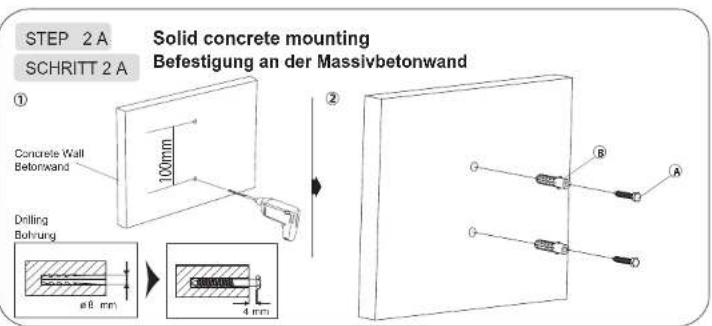

STEP 2 A SCHRITT 2 A Solid concrete mounting Befestigung an der Masslvbetonwand Concrete Wall Betonwand Drilling Bohrung a8 mm 4 mm

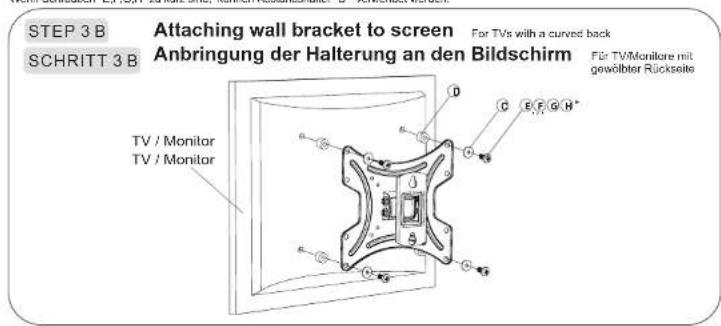

STEP 3 B SCHRITT 3 B Attaching wall bracket to screen Anbringung der Halterung an den Bildschirm For TVs with a curved back Für TV/Monitore mit gewölbter Rückseite TV / Monitor TV / Monitor

STEP 4 SCHRITT 4 Wall mounting Befestigung an der Wand Wall Wand Screws Schrauben TV Fernseher Drag both screws on the wall / wall plate firmly. Ziehen Sie beide. Schrauben an der Wand / Wancplate fest nach.

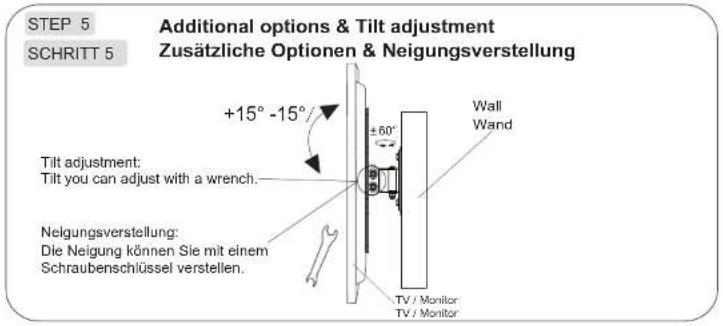

STEP 5 SCHRITT 5 Additional options & Tilt adjustment Zusätzliche Optionen & Neigungsverstellung +15° -15° ±60° Tilt adjustment: Tilt you can adjust with a wrench. Neigungsverstellung: Die Neigung können Sie mit einem Schraubenschlüssel verstellen. TV / Monitor TV / Monitor Wall Wand
