BEDIENUNGSANLEITUNG N1964 Ricoo
STEP 1
SCHRITT 1
Please measure distance between mounting holes.
Bitte den Lochabstand vor der Montage nachmessen.
Mounting holes
Befestigungslöcher
TV / monitor back
TV / Monitor Rückseite
Please check BEFORE installation distance between
mounting holes on your TV / monitor:
Bitte überprüfen Sie VOR der Montage
den Lochabstand zwischen den Befestigungslöchern an Ihrem TV / Monitor!
This wall mount supports the following distance between holes: Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Waagerecht: min. 50 mm - max. 600 mm
Vertical / Senkrecht : min. 50 mm - max. 400 mm

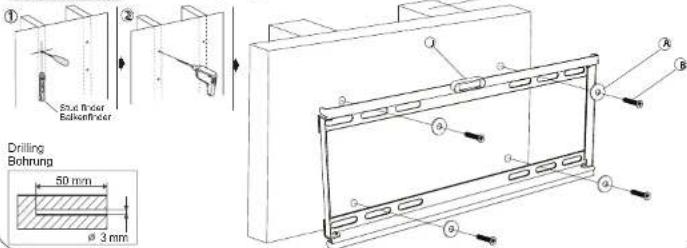

STEP 3 A
SCHRITT 3 A
Wood stud mounting
Befestigung an der Holzbalkenwand
Wood stud
Holzbalken
SCHRITT 4 A
Attaching rails to screen
Anbringung der Schienen an den Bildschirm
For TVs with a flat back
Für TV/Monitore mit
flacher Rückseite
* Barutzen Sie die für TV Verfall passende Schauben.

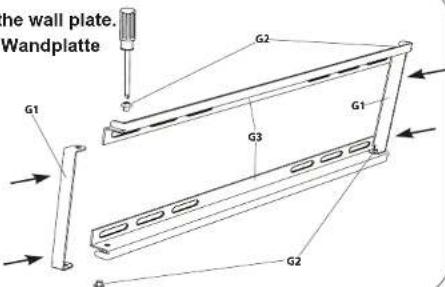

STEP 2
SCHRITT 2
Assembling the wall plate.
Montage der Wandplatte
Befestigung der Seitenteile an die Montageplatte, wie abgebildet.


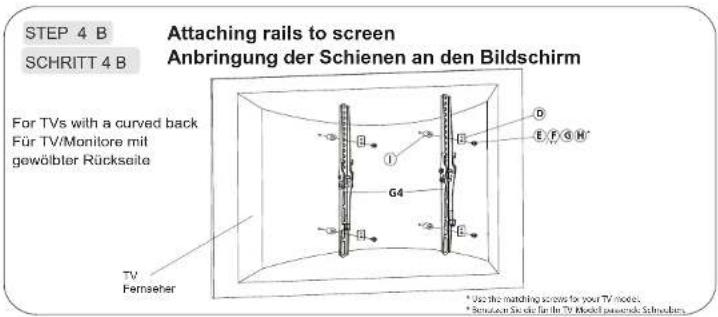

STEP 4 B SCHRITT 4 B Attaching rails to screen Anbringung der Schienen an den Bildschirm For TVs with a curved back Für TV/Manitore mit gewölbter Rückseite TV Fernseher G4 D E F G H' * Use the matching screws for your TV mode. * Remitted Sérieure for the TV Model presente Schindler.
