BEDIENUNGSANLEITUNG S0122 Ricoo
Please note: The numbering on the plastic bag may differ!
Utho beachlen: die Durchnummerung auf dem Plastikbrasil kann beworben!
STEP 2 B
SCHRITT 2 B

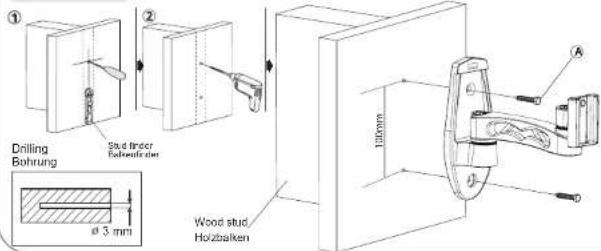

Wood stud mounting
Befestigung an der Holzbalkenwand
SCHRITT 1
Please measure distance between mounting holes. Bitte den Lochabstand vor der Montage nachmessen.
Mounting holes
Befestigungslöcher
TV / monitor back
TV / Monitor Rückseite
Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungslöchern an Ihrem TV / Monitor!
This wall mount supports the following distance between holes / VESA: Diese Wandhalterung unterstützt folgende VESA / Lochabstände:
Horizontal / Waagerecht:
Vertical / Senkrecht
75 mm, 100mm, 200mm
75 mm, 100mm, 200mm
STEP 3
SCHRITT 3
Anbringung der Halterung an den Bildschirm
* Use the matching screw for your TV mode. * Benazeen Sie die für Ihr TV Model provende Schuckers.
STEP 2A
SCHRITT 2 A

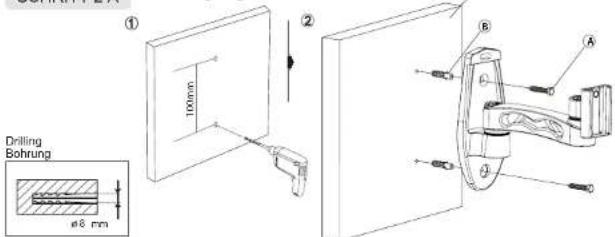

Solid concrete mounting
Befestigung an der Massivbetonwand
SCHRITT 4
Hanging TV to wall plate
Aufhängung des TV-Geräts an die Wandhalterung
Führen Sie den TV inkl. Frontplatte der Halterung in die Führungsschliene der Wandhalterung von oben ein.
Fixierung der Frontplatte

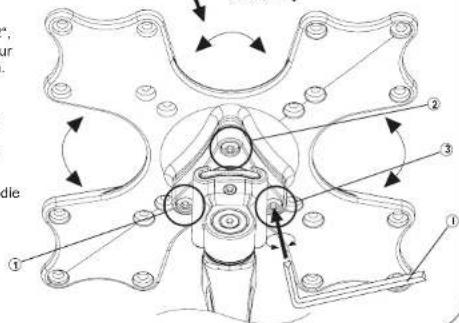

Zusätzliche Optionen & Neigungsverstellung

