BEDIENUNGSANLEITUNG N2944 Ricoo
Please note. The numbering on the plastic bag may differ! Elte berichten die Durchnummerung auf dem Plastkostete kann abwischen!


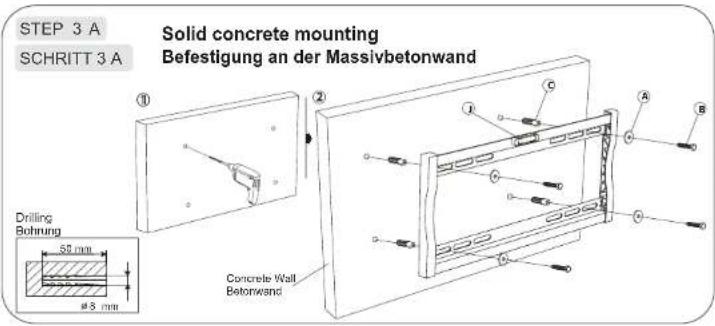

STEP 3 A SCHRITT 3 A Solid concrete mounting Befestigung an der Massivbetonwand Drilling Bohrung 50 mm #8 mm Concrete Wall BetonwandSTEP 1
SCHRITT 1
Please measure distance between mounting holes.
Bitte den Lochabstand vor der Montage nachmessen.
Mounting holes
Befestigungslöcher
TV / monitor back
TV / Monitor Rückseite
Please check BEFORE installation distance between
mounting holes on your TV / monitor!
Bitte überprüfen Sie VOR der Montage
den Lochabstand zwischen den Befestigungslochern
an Ihrem TV / Monitor!
This wall mount supports the following distance between holes:
Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Waagerecht: min. 50 mm - max. 400 mm
Vertical / Senkrecht : min. 50 mm - max. 400 mm
STEP 3 A
SCHRITT 3 A
Wood stud mounting
Befestigung an der Holzbalkenwand


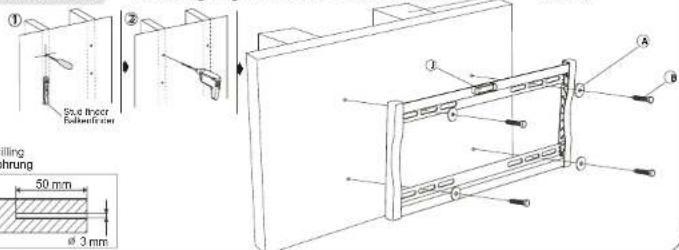

① Sud finger Endotruck ② filling hrung 50 mm Ø 3 mm ① A BSTEP 2
SCHRITT 2
Assembling the wall plate.
Montage der Wandplatte
Befestigung der Seitenteile an die Montageplatte, wie abgebildet.


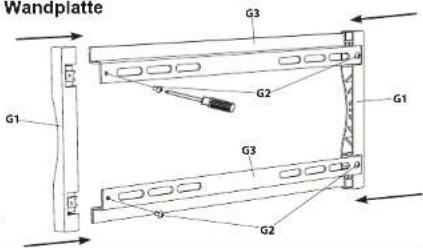

Wandplatte G1 G2 G3 G1 G3 G2STEP 4 A
SCHRITT 4 A
Attaching rails to screen
Anbringung der Schienen an den Bildschirm
For TVs with a flat back Für TV/Monitore mit flacher Rückseite
Wenn die Schrauben "E, F, G, H" zu lang sind, verwenden Sie die Plastikzylinder / Abstandshalter "I".


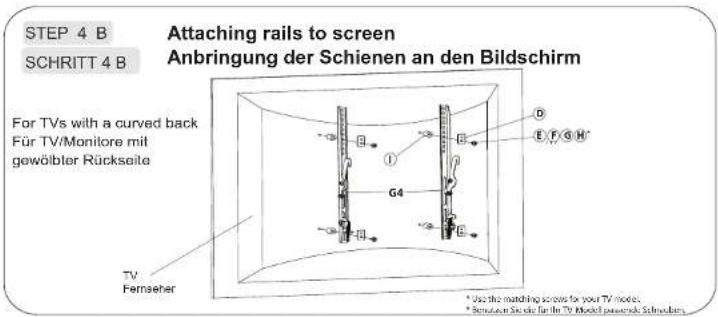

STEP 4 B SCHRITT 4 B Attaching rails to screen Anbringung der Schienen an den Bildschirm For TVs with a curved back Für TV/Manitore mit gewölbter Rückseite TV Fernseher G4 D E F G H * Use the matching screws for your TV mode. * Remate an Satic far in TV Model presente Schindler.


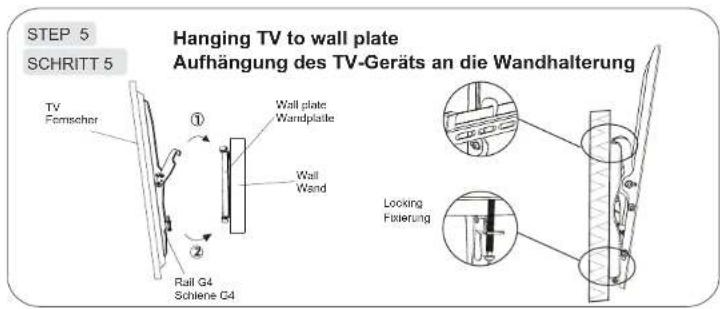

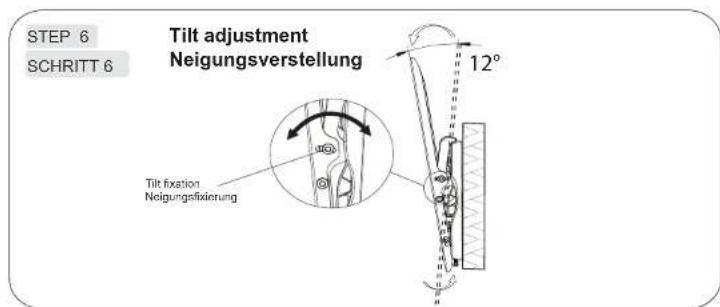

STEP 5 SCHRITT 5 Hanging TV to wall plate Aufhängung des TV-Geräts an die Wandhalterung TV Femscher ① Wall plate Wandplatte Wall Wand ② Rail G4 Schöne G4 Looking Fixierung
