BEDIENUNGSANLEITUNG S0144 Ricoo

Please note: The numbering on the plastic seg may differ.
Bitte beachten: Die Durchnummerung auf dem Plasticbeckel kann abweichend
STEP 3*
SCHRITT 3*
' optional
Montage der Plastikabdeckung
Bei Bedarf können Sie die Plaslik-abdeckungen abstecken, umdrehen und wieder an das Wandhaltergelenk montieren.


TV / monitor back
TV / Monitor Rückseite

Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungslöchem an Ihrem TV / Monitor!
Diese Wandhalterung unterstützt folgende VESA / Lochabstände:
Horizontal / Waagerecht. Vertical / Senkrecht

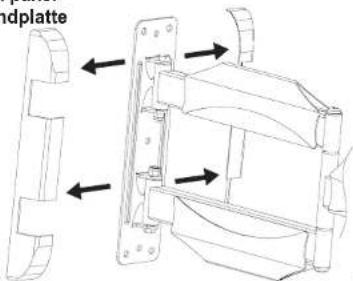

Preparation of the wall panel Vorbereitung der Wandplatte
Ziehen Sie die zwei Plastikabdeckungen an der Wandplatte ab Spater, nach dem Schritt B. stecken Sie beide Plastikabdeckungen an die Wandplatte wieder auf.
SCHRITT 2

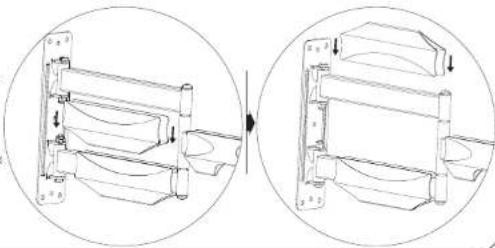

Demontage der Frontplatte
①

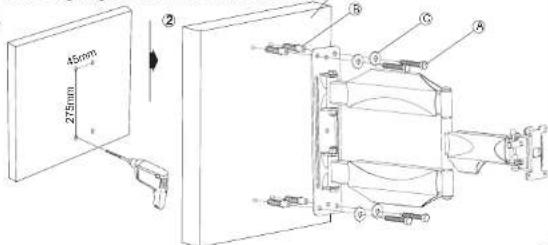

Befestigung an der Massivbetonwand


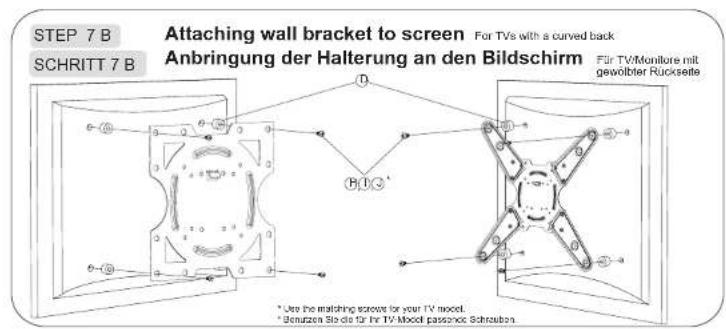

STEP 7 B SCHRITT 7 B Attaching wall bracket to screen For TVs with a curved back Anbringung der Halterung an den Bildschirm Für TV Monilore mit gewölter Rückseite * Use the matching screws for your TV mood. * Benzen Sie die für TV Mood passence Schreben


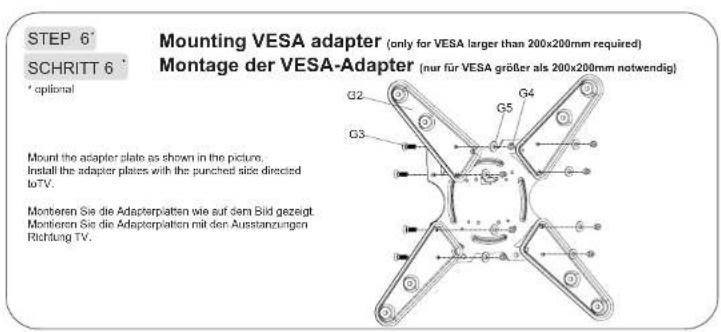

STEP 6° SCHRITT 6° * optional Mount the adapter plate as shown in the picture. Install the adapter plates with the punched side directed to TV. Monteren Sie die Adapterplatten wie auf dem Bild gezeigt. Monteren Sie die Adapterplatten mit den Ausstanzungen Richtung TV. Mounting VESA adapter (only for VESA larger than 200x200mm required) Montage der VESA-Adapter (nur für VESA größer als 200x200mm notwendig)


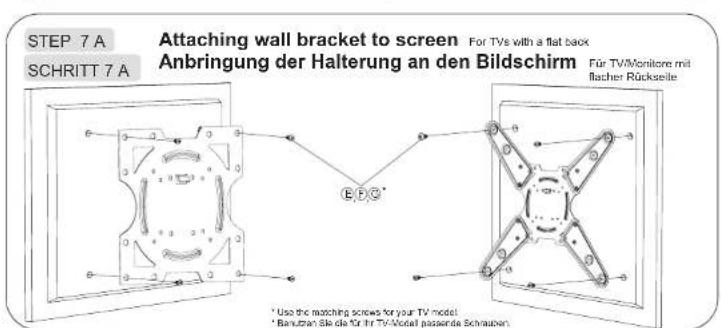

STEP 7 A SCHRITT 7 A Attaching wall bracket to screen For TVs with a flat back Anbringung der Halterung an den Bildschirm Für TV/Monitore mit flacher Rückseite * Use the matching screws for your TV model * Baruchten Sie die für ihr TV-Modell passende SchraubenIf screws "E,F,G" are too short, plastic cylinder "D" with longer screws "H,I,J" can be used. Wenn Schrauben "E,F,G" zu kurz sind, können Plastikzylinder "D" mit längeren Schrauben "H,I,J" verwendet werden.
