BEDIENUNGSANLEITUNG S0222 Ricoo

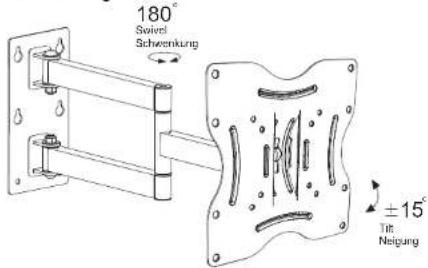

Universal wall bracket
Universelle Wandhalterung
STEP 2
SCHRITT 2
Solid concrete mounting
Befestigung an der Massivbetonwand
M4 x 12MM
4 pcs/Stk.
Prior note Metal doors compartment "C7" are generally set required for the assembly. Bte beachtent Metallachkeiten Fach C7 werden für die Monage in der Rogel nicht benötigt.
STEP 3
SCHRITT 3
Wood stud mounting
Befestigung an der Holzbalkenwand
Studinder
Bakarinder
Wood stud
Holzbalken
Bohrung
STEP 1
SCHRITT 1
Please measure distance between mounting holes!
Bitte den Lochabstand vor der Montage nachmessen!
Mounting holes
Befestigungslöcher
TV / monitor back
TV / Monitor Rückseite
Please check BEFORE installation distance between mounting holes on your TV / monitor!
Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den Befestigungslöchern an Ihrem TV / Monitor!
This wall mount supports the following distance between holes:
Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Waagerecht: 75 mm, 100 mm, 200 mm
Vertical / Senkrecht (R02): 75 mm, 100 mm, 200 mm
Vertical / Senkrecht (R22): 75 mm, 100 mm, 200 mm
STEP 4 A
SCHRITT 4 A
Attaching rails to screen
Anbringung der Schienen an den Bildschirm
For TVs with a flat back
Für TV/Monitore mit
flacher Rückseite
TV / Monitor back
TV / Monitor Rückseite
STEP 4 B
SCHRITT 4 B
Anbringung der Schienen an den Bildschirm
Für TV/Monitore mit gewölbter Rückseite
TV / Monitor back TV / Monitor Rückseite

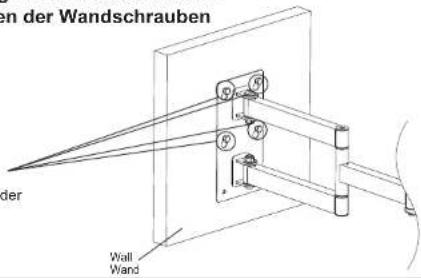

Nachziehen der Wandschrauben
Ziehen Sie alle vier Schrauben an der Wand / Wandplatte fest nach.
SCHRITT 5
Anbringung der Wandhalterung mit dem TV an die Wand


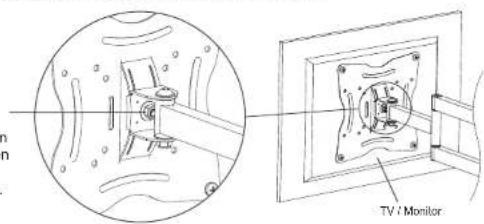

Arretierung der Neigungseinstellschraube
Stellen Sie den gewünschten Neigungsgrad ein und ziehen Sie die Schraube für die Neigungsverstellung fest an.
Ausrichtung nach der Montage (optional)
