BEDIENUNGSANLEITUNG KXD 480W Kindermann

Inhaltsverzeichnis 1

Benutzungshinweise 2

Vorsichtsmaßnahmen 2

Bestimmungen und Sicherheitshinweise. 4

Einleitung 5

Lieferumfang 5

Produktübersicht 6

Projektor 6

Steuerungsfeld 7

Anschlüsse 8

Fernbedienung 9

Installation 10

Anschluss an Computer/Notebook .....10

Anschluss an Videoquellen 11

Ein/Ausschalten des Projektors ...... 12

Einschalten des Projektors ...... 12

Den Projektor ausschalten 13

LED Anzeigen 13

Einstellen des Projektionsbildes ..... 14

Einstellen der Höhe des Projektions- bildes 14

Einstellen des Fokus 15

Einstellen der Bildgröße 15

Bedienung 16

Verwendung des Steuerungsfeldes ..... 16

Verwendung der Fernbedienung ..... 17

Batterie einlegen und entfernen ..... 17

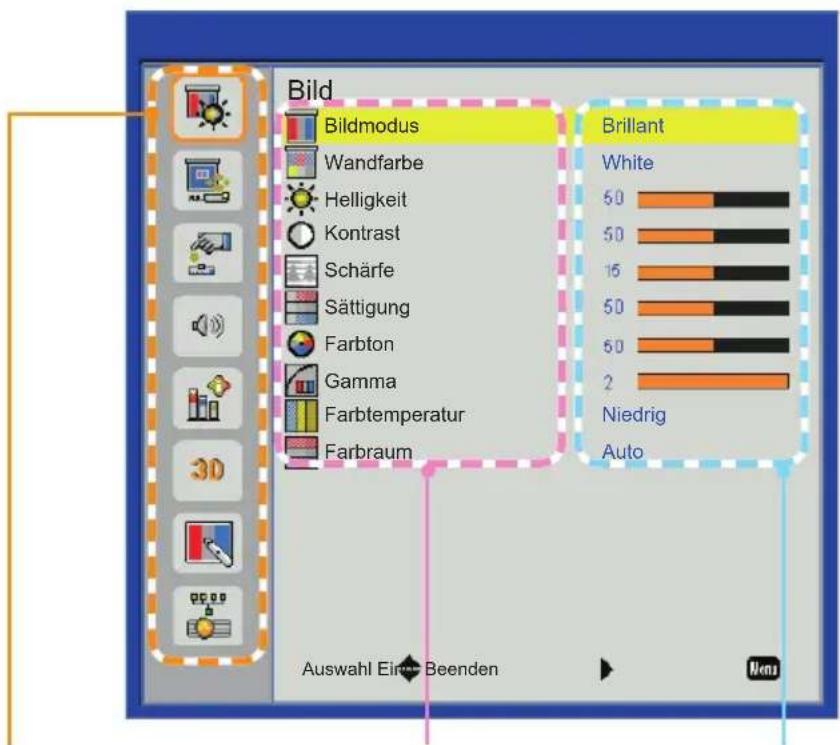

OSD-Menüs 19

Bedienung 19

Struktur 20

Bild 22

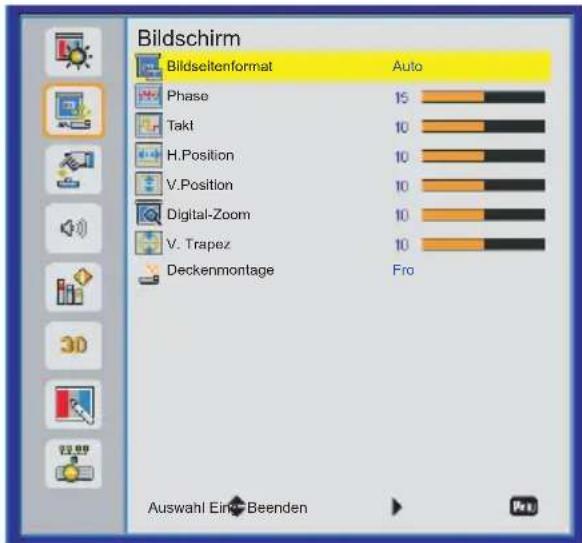

Bildschirm 24

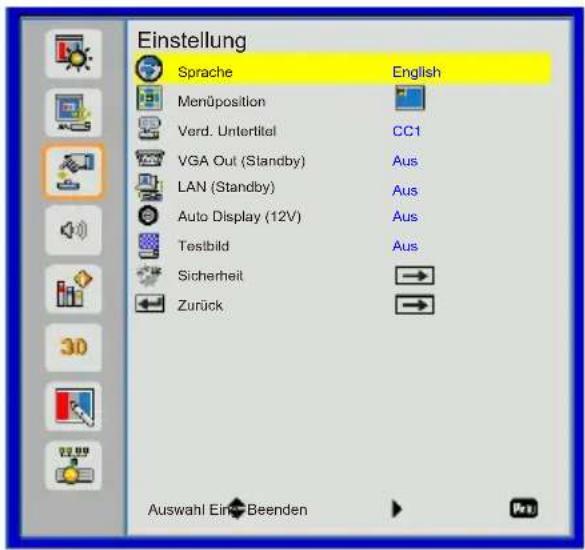

Einstellung 26

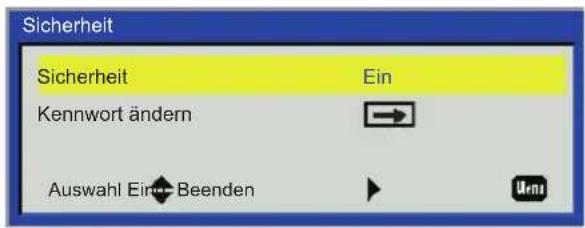

Einstellung | Sicherheit ...... 28

Lautstärke 30

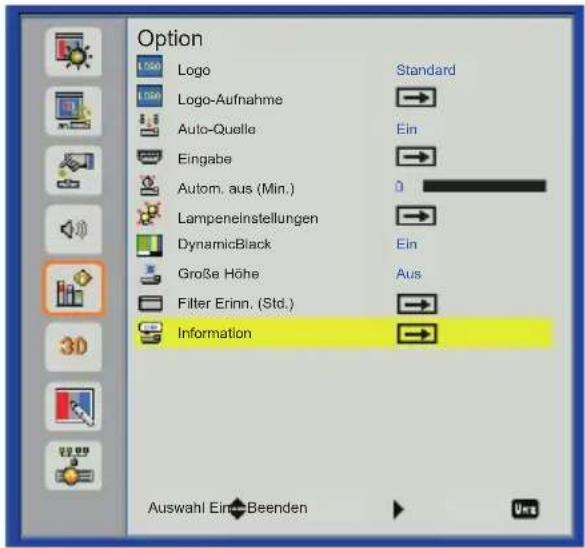

Option 31

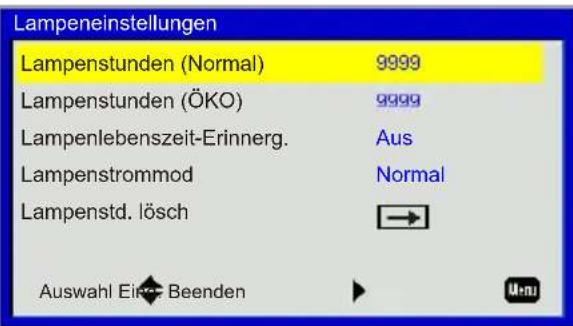

Option | Lampeneinstellungen ..... 33

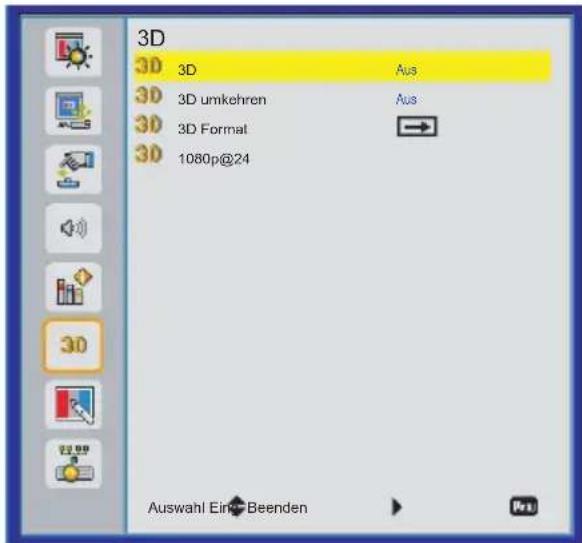

3D 34

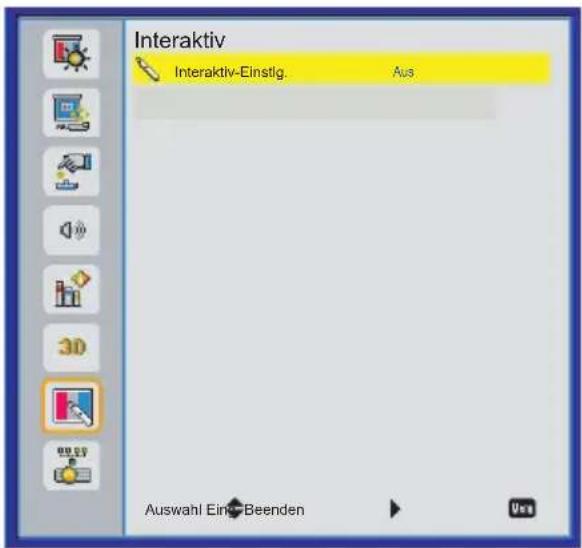

Interaktiv 35

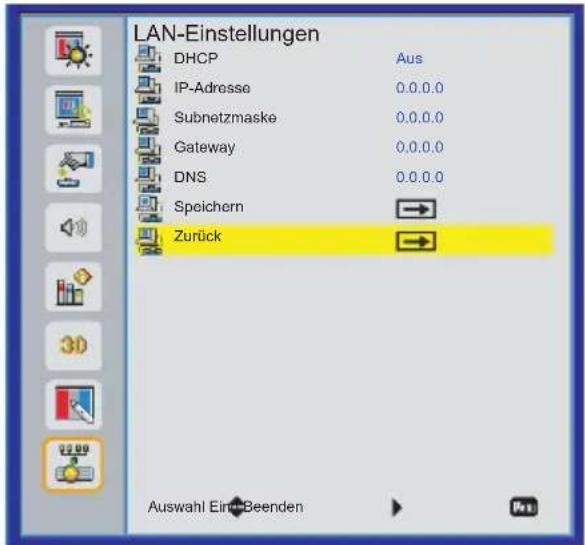

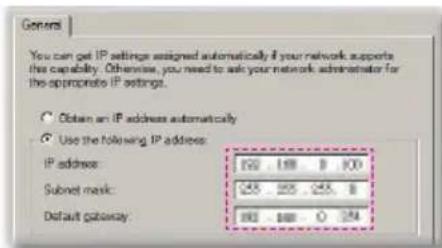

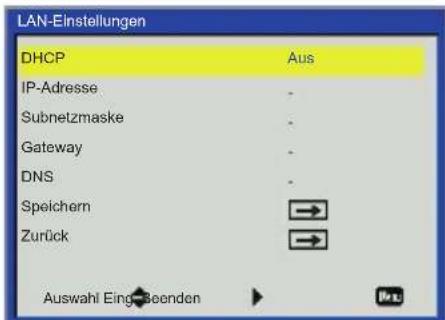

LAN 36

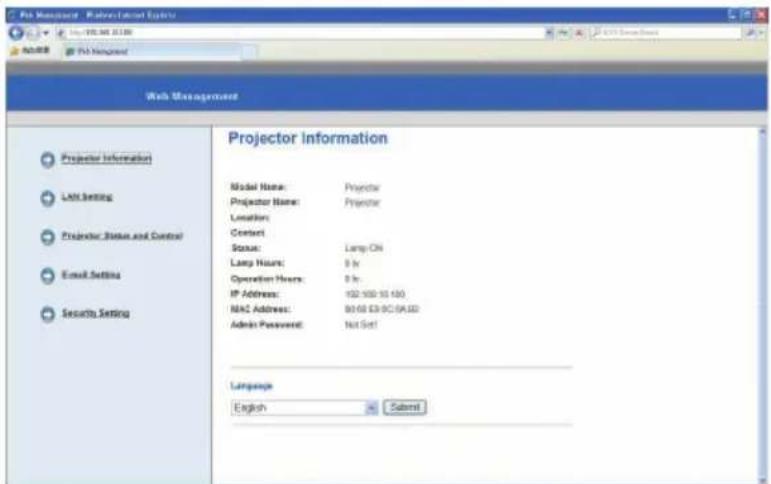

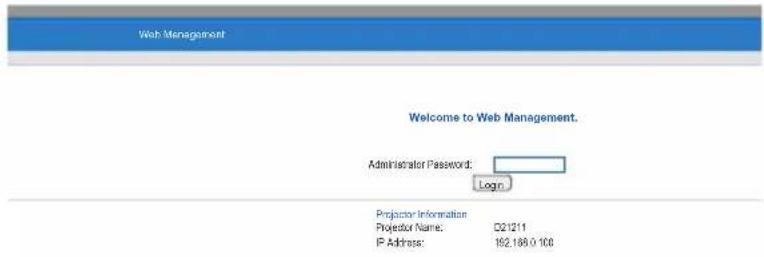

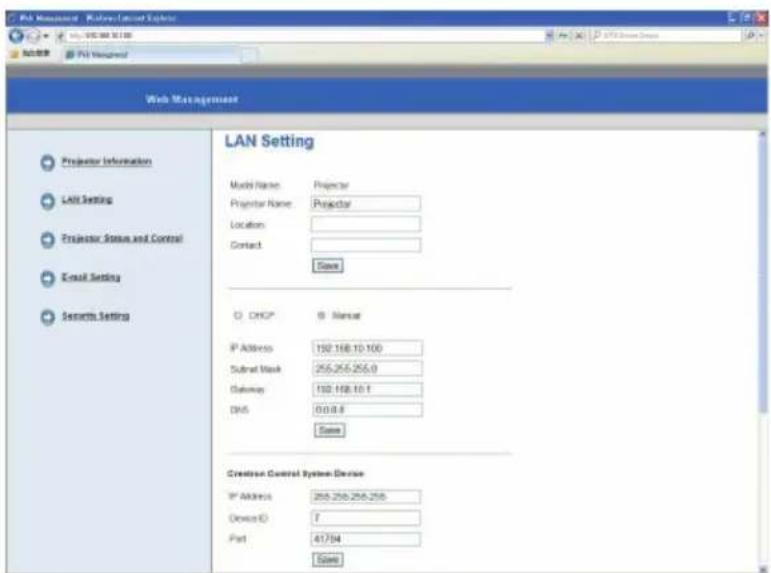

Webverwaltung 37

Anhänge 43

Problemlösung 43

Bildprobleme 43

Projektor Probleme 46

Probleme mit der Fernbedienung .... 46

Tonprobleme 46

3D-Probleme 46

Bildschirmmeldungen 47

Kompatible Modi 48

Austausch der Lampe 52

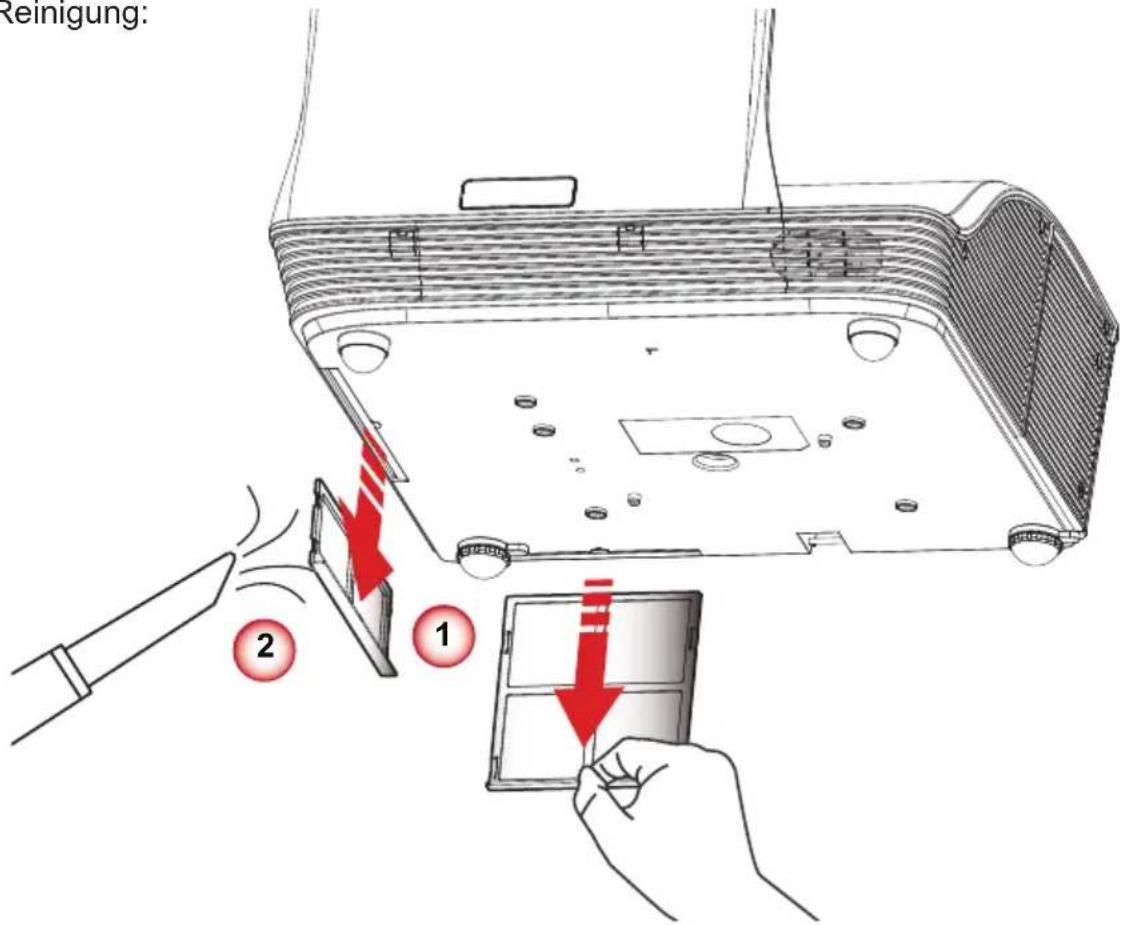

Austausch und Reinigung des optionalen

Staubfilters 53

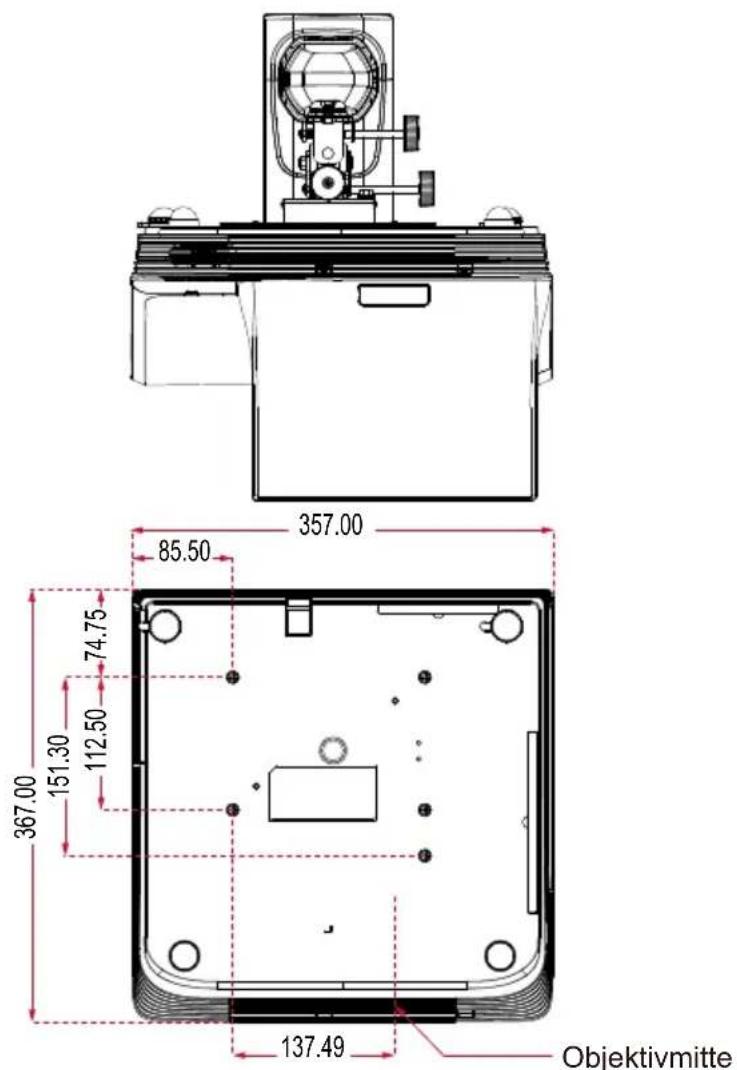

Deckenmontage 54

Technische Daten 55

Benutzungshinweise

Vorsichtsmaßnahmen

Befolgen Sie alle Warnhinweise, Vorsichtsmaßnahmen und Wartungshinweise in diesem Handbuch.

- Warnung - Blicken Sie niemals direkt in das Objektiv des Projektors, wenn die Lampe eingeschaltet ist. Das helle Licht kann Ihren Augen schaden.

- Warnung - Der Projektor darf weder Regen noch Feuchtigkeit ausgesetzt werden, andernfalls bestehen Brand- und Stromschlaggefahr.

- Warnung - Versuchen Sie nicht, den Projektor zu öffnen oder zu demontieren. Es besteht die Gefahr eines Stromschlags.

- Warnung - Lassen Sie das Gerät vor dem Auswechseln der Lampe einige Zeit abkühlen. Befolgen Sie die Anweisungen auf Seite 53.

- Warnung - Der Projektor erkennt automatisch die Lebensdauer der Lampe. Ersetzen Sie bitte umgehend die Lampe, sobald eine entsprechende Warnmeldung erscheint.

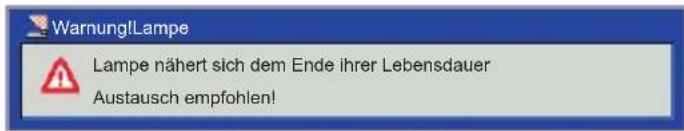

- Warnung - Wenn das Ende der Lampenlebensdauer erreicht wird, wird die Meldung „Warnung Lampe: Lampenstandzeit überschritten.“ angezeigt. Wenden Sie sich zum Auswechseln der Lampe bitte schnellstmöglich an Ihren örtlichen Händler oder das nächste Kundencenter. Blicken Sie nicht direkt in den Laserpointer an der

- Warnung - Führen Sie die Funktion „Lampenstunden löschen“ aus dem Bildschirmmenü „Optionen | Lampeneinstellungen“ aus, nachdem Sie das Lampenmodul ausgetauscht haben (siehe Seite 34).

- Warnung - Wenn Sie den Projektor ausschalten, stellen Sie bitte sicher, dass er sich ausreichend abgekühlt hat. Warten Sie 90 Sekunden, damit sich der Projektor ausreichend abkühlen kann.

- Warnung - Blockieren Sie nicht den Lichtstrahl zwischen der Lichtquelle und dem Objektiv mit irgendwelchen Gegenständen. Dies könnte den Gegenstand in Brand setzen.

Was Sie tun sollten:

Ausschalten des Gerätes und Ziehen des Netzsteckers vor dem Reinigen.
Reinigen des Gehäuses mit einem weichen, trockenen Tuch und einem milden Reinigungsmittel.
Trennen Sie das Gerät vom Stromnetz, wenn es über einen längeren Zeitraum nicht benutzt wird.

Was Sie nicht tun dürfen:

Reinigung des Objektivs.

■ Wenn das PJ-Objektiv schmutzig ist, kontaktieren Sie bitte das Servicezentrum. Wischen Sie es nicht selbst ab, um ein Verkratzen des Objektivs zu vermeiden.

Blockieren der Lüftungsöffnungen und -schlitze am Gerät.

Reinigen des Gerätes mit Hilfe von Scheuermitteln, Wachsen oder Lösungsmitteln.
Verwendung unter den folgenden Bedingungen:

- In extrem heißer, kalter oder feuchter Umgebung.

Achten Sie darauf, dass die Raumtemperatur zwischen 5 - 40°C liegt.
Die realtive Luftfeuchtigkeit sollte 5 - 40°C betragen, max. 80 %, nicht-kondensierend.

• In besonders staubiger oder schmutziger Umgebung.
• In der Nähe von Geräten, die starke Magnetfelder erzeugen.
• In direktem Sonnenlicht.

Bestimmungen und Sicherheitshinweise

Dieser Anhang führt die allgemeinen Hinweise zu dem Projektor auf.

FCC-Hinweis

Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befun- den. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohnanlagen zu gewährleisten. Dieses Gerät erzeugt und verwendet Funkfrequenzenergie, die ausgestrahlt werden kann und bei unsachgemäßer, nicht der Anleitung des Herstellers entsprechender Installation und Verwendung schädliche Störungen des Rundfunkempfangs verursachen kann.

Verbindungen zu Computern oder anderen Peripheriegeräten

Um die Anforderungen der FCC-Bestimmungen zu erfüllen, müssen abgeschirmte Kabel bei allen Verbindungen mit anderen Computergeräten verwendet werden.

Vorsicht

Um die Einhaltung der Richtlinien zu gewährleisten, dürfen keine nichtautorisierte Änderungen und Modifikationen dieses Geräts durchgeführt werden. Andernfalls erlischt die Berechtigung zum Betrieb dieses Gerätes.

Anweisungen zur Entsorgung

Entsorgen Sie das elektronische Gerät nicht mit dem Hausmüll zusammen. Bitte recyceln Sie das Gerät, um die Umweltbelastung zu minimieren und die Umwelt zu schützen.

Einleitung

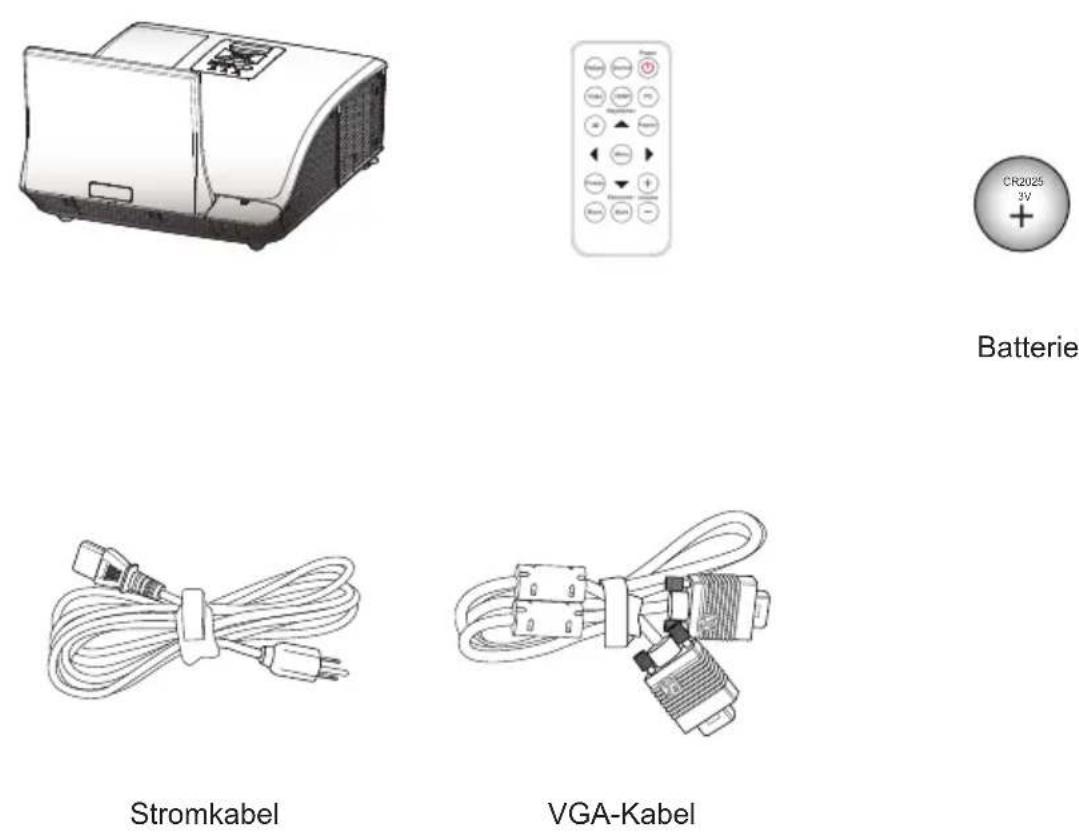

Lieferumfang

Entpacken und prüfen Sie den Inhalt des Kartons, um sicherzustellen, dass sich sämtliche unten aufgelisteten Artikel darin befinden. Wenden Sie sich bitte an unseren Kundendienst, wenn etwas fehlen sollte.

BatterieProjektor Fernbedienung

Dokumentation:

•Benutzerhandbuch (CD)

■ Aufgrund anderer Anwendungen in jedem Land könnte sich das Zubehör je nach Region unterscheiden.

Produktübersicht

Projektor

Fokusring1.

Objektiv2.

IR-Empfänger3.

Steuerungsfeld4.

Lampenabdeckung5.

Eingangs-/Ausgangsanschlüsse6.

Netzbuchse7.

Höhenverstellbare Füße8.

Höhenverstellbare Füße9.

Höhenverstellbare Füße Abstands-10. halter

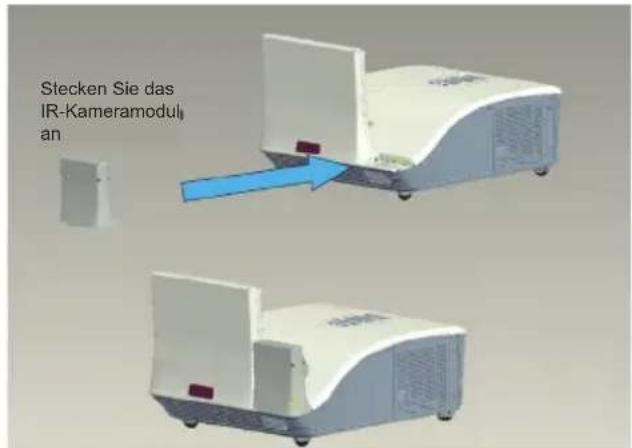

1. IR-Kameramodul für interaktive Funktion

Steuerungsfeld

Netz LED1.

STROMSCHALTER

Menü/Beenden3.

Lampen-LED4.

Temp (Temperatur) LED5.

Quelle6.

Resync7.

Vierwege-Auswahltasten8.

IR-Empfänger9.

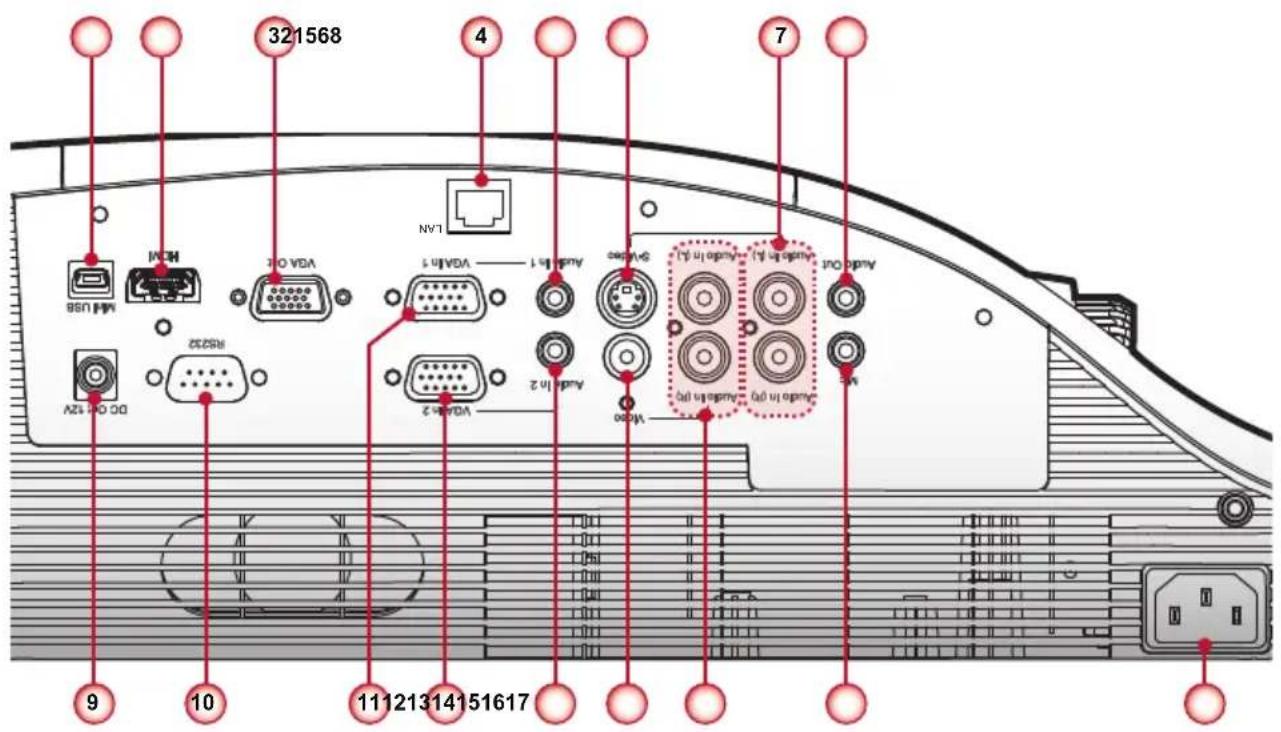

Anschlüsse

321568 4 7 VLAN VGA 0.1 VIA 0.2 VIA 1.1 Audio 1.2 Audio 1.3 Audio 1.4 Audio 1.5 Audio 1.6 Audio 1.7 Audio 1.8 Audio 1.9 Audio 2.0 Audio 2.1 Audio 2.2 Audio 2.3 Audio 2.4 Audio 2.5 Audio 2.6 Audio 2.7 Audio 2.8 Audio 2.9 Audio 3.0 Audio 3.1 Audio 3.2 Audio 3.3 Audio 3.4 Audio 3.5 Audio 3.6 Audio 3.7 Audio 3.8 Audio 3.9 Audio 4.0 Audio 4.1 Audio 4.2 Audio 4.3 Audio 4.4 Audio 4.5 Audio 4.6 Audio 4.7 Audio 4.8 Audio 4.9 Audio 5.0 Audio 5.1 Audio 5.2 Audio 5.3 Audio 5.4 Audio 5.5 Audio 5.6 Audio 5.7 Audio 5.8 Audio 5.9 Audio 6.0 Audio 6.1 Audio 6.2 Audio 6.3 Audio 6.4 Audio 6.5 Audio 6.6 Audio 6.7 Audio 6.8 Audio 6.9 Audio 7.0

1. Mini USB-Anschluss: Mini USB-Anschluss - für interactive Funktion, verbinden Sie diesen HDMI-Anschluss2. Anschluss über das mitgelieferte USB-Kabel mit dem Computer.

VGA Ausgang3.

1. LAN Anschluss (WXGA)

2. Audio In 1 Anschluss (Für VGA In 1 Anschluss)

3. S-Video Anschluss

4. Links/Rechts Cinch Audioeingangsanschluss (Für S-Video Anschluss)

5. Audioausgang

6. 12V Trigger-Relais-Anschluss (12V, 250mA)

7. RS232-Anschluss

8. VGA In 1 Anschluss

9. VGA In 2 Anschluss

10. Audio In 2 Anschluss (Für VGA In 2 Anschluss)

11. Composite Video-Eingang

12. Links/Rechts Cinch Audioeingangsanschluss (Für Composite Video Eingang)

16.3.5mm Mikrofoneingang

1. Netzbuchse

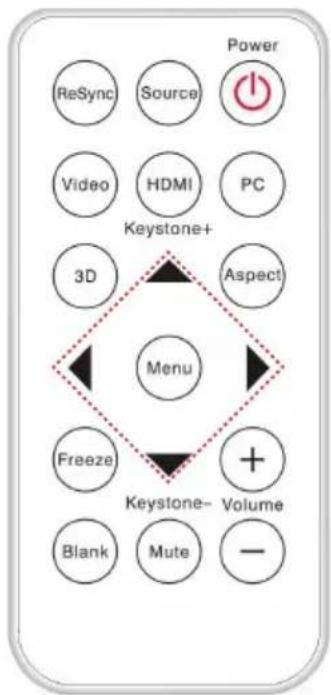

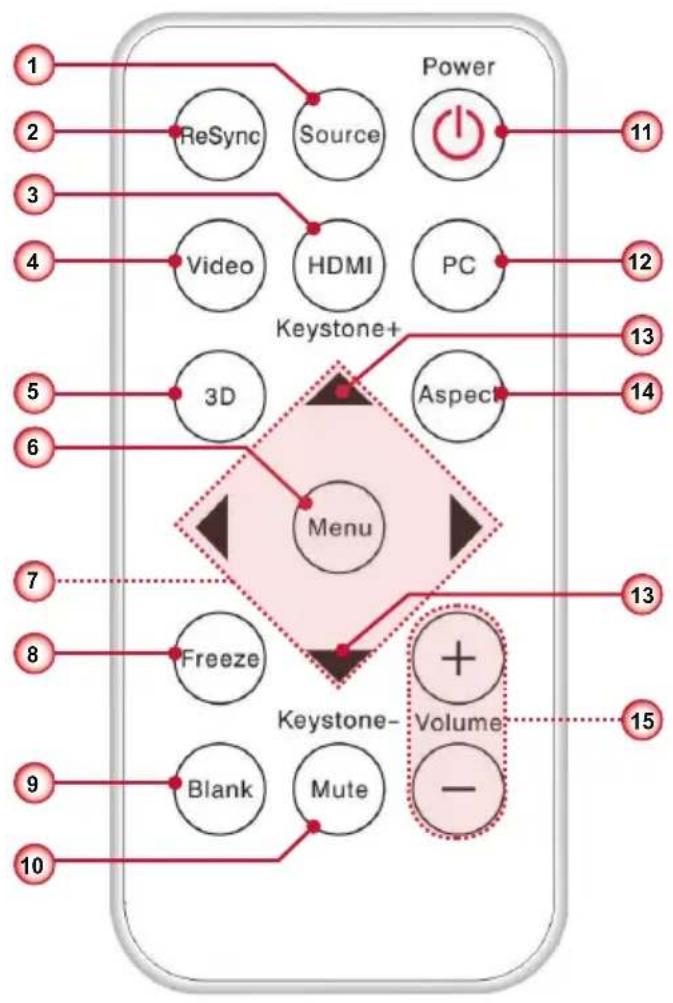

Fernbedienung

Quelle1.

ReSync2.

HDMI3.

Video4.

3D5.

Menü6.

Vierwege-Auswahltasten7.

Standbild8.

Leer9.

Stumm10.

STROMSCHALTER ⏻.

PC12.

Trapezkorrektur 13/

Seitenverhältnis14.

Lautstärke +/-15.

Entfernen Sie das transparente Isolierband, bevor Sie die Fernbedienung das erste Mal verwenden. Informationen zum Einlegen der Batterie finden Sie auf Seite 18.

COSOS 3.1-2

Installation

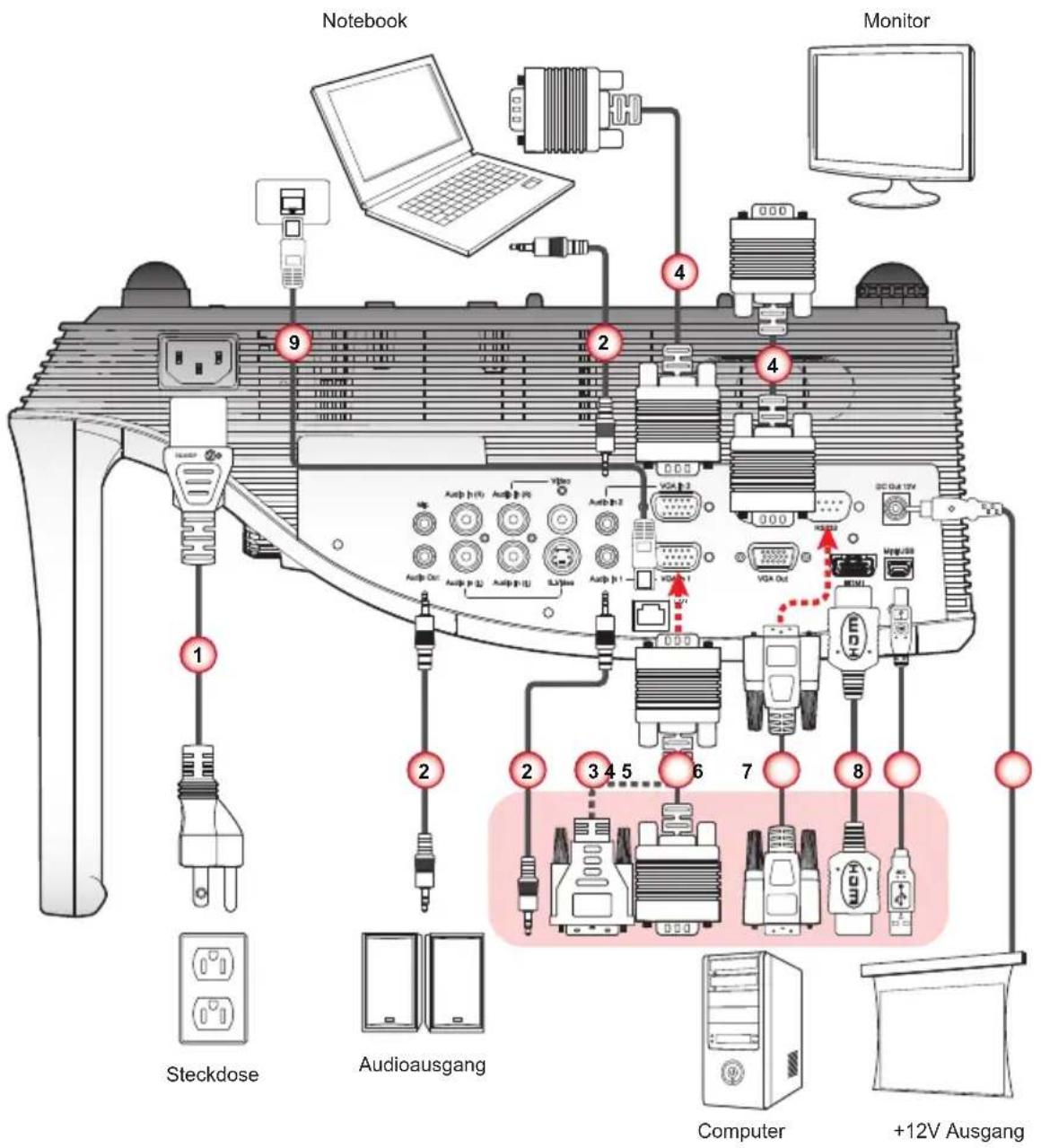

Anschluss an Computer/Notebook

Notebook Monitor 1 2 3 4 5 6 7 8 Steckdose Audioausgang Computer +12V Ausgang

Stromkabel1.

Audiokabel*2.

VGA zu DVI-A Kabel*3.

VGA-Kabel4.

RS232-Kabel*5.

HDMI-Kabel*6.

USB-Kabel*7.

12V DC Buchse*8.

Netzwerkkabel*9.

Wegen unterschiedlicher Einsatzbereiche in den einzelnen Ländern, gibt es in manchen Regionen möglicherweise anderes Zubehör.

* Optionales Zubehör ■

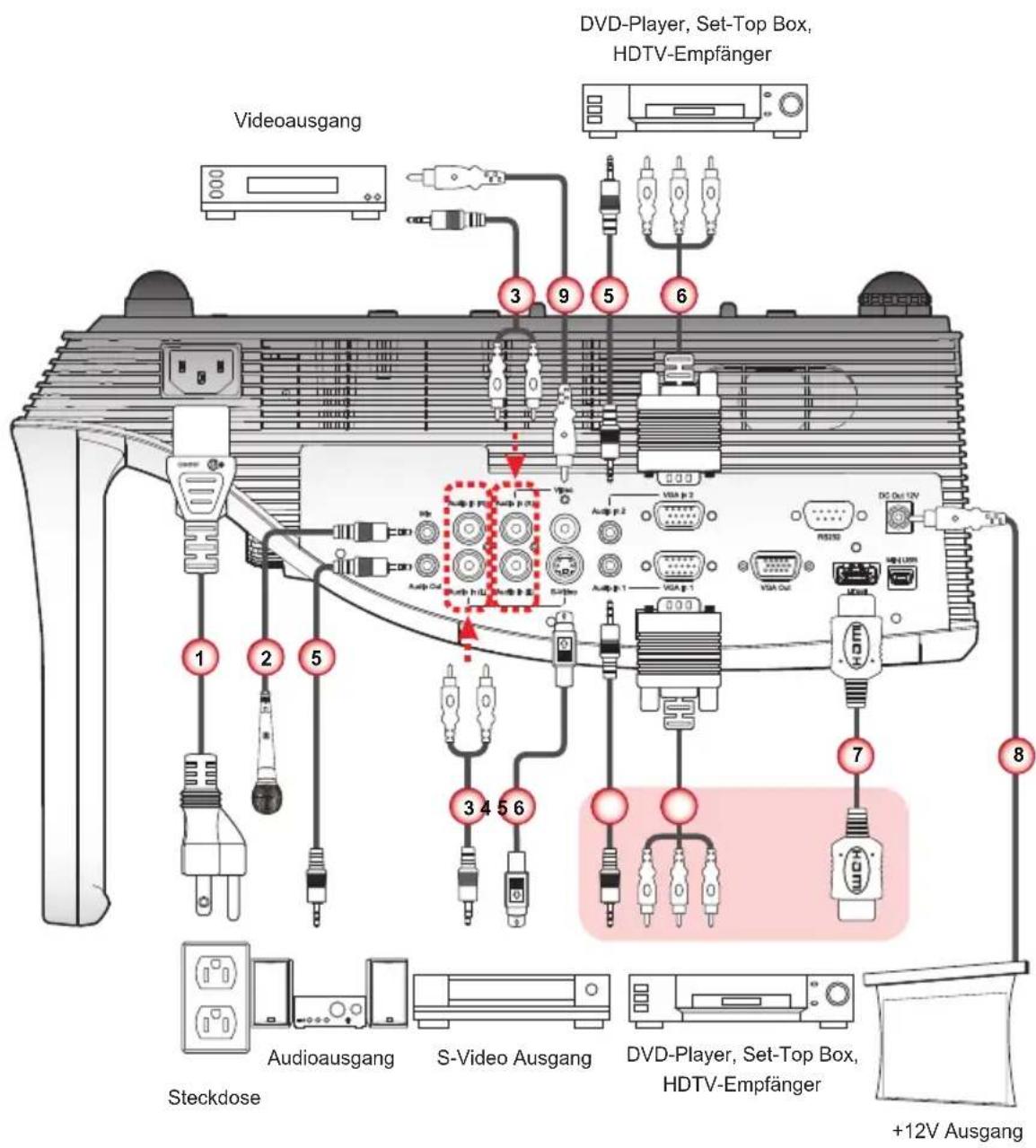

Anschluss an Videoquellen

DVD-Player, Set-Top Box, HDTV-Empfänger Videoausgang 3 9 5 6 1 2 5 3 4 5 6 7 8 Steckdose Audioausgang S-Video Ausgang DVD-Player, Set-Top Box, HDTV-Empfänger +12V Ausgang

Stromkabel1.

Mikrofonkabel*2.

Cinch-Audioanschluss*3.

S-Video Kabel*4.

Audiokabel*5.

VGA zu HDTV (Cinch) Kabel*6.

HDMI-Kabel*7.

12V DC Buchse*8.

Composite Videokabel*9.

Wegen unterschiedlicher Einsatzbereiche in den einzelnen Ländern, gibt es in manchen Regionen möglicherweise anderes Zubehör.
* Optionales Zubehör

Ein/Ausschalten des Projektors

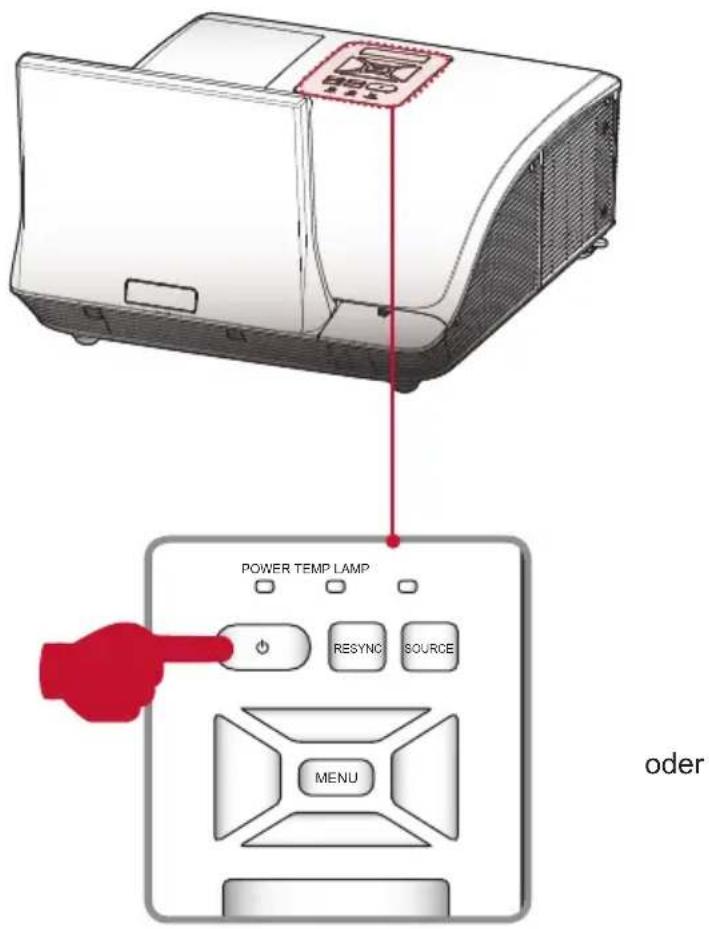

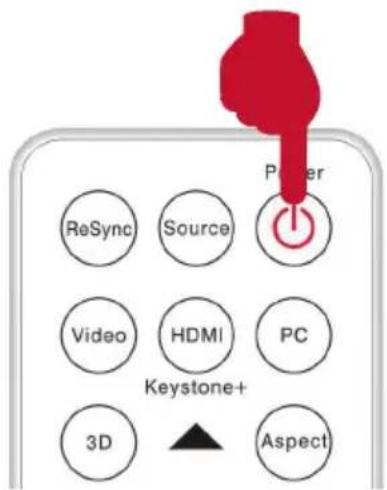

Einschalten des Projektors

1. Schließen Sie Netzkabel und Signalkabel richtig an.Wenn die Kabel angeschlossen sind, leuchtet die POWER-LED rot.

Schalten Sie die Lampe durch Drücken der 2 ^1 ,“ Taste auf dem Steuerungsfeld oder auf der Fernbedienung ein. Die Strom-LED wird blau leuchten.

1. Schalten Sie die Quelle ein, die Sie mit dem Projektor anzeigen möchten (Computer, Notebook, Video Player, etc.) Der Projektor wird die Quelle automatisch erkennen und auf dem Bildschirm anzeigen.

Wenn Sie mehrere Quellen gleichzeitig angeschlossen haben, drücken Sie 4. auf die „Quelle“ Taste auf der Fernbedienung, um zwischen den Eingängen zu wechseln.

POWER TEMP LAMP RESYNC SOURCE MENU oder

Den Projektor ausschalten

1. Drücken Sie auf die „☐“ Taste auf dem Steuerungsfeld oder auf der Fernbedienung, um den Projektor auszuschalten. Die folgende Meldung wird auf dem Bildschirm angezeigt. Drücken Sie zur Bestätigung erneut auf die „☐“ Taste.
2. Die Strom-LED wird rot und schnell blinken, nachdem der Projektor ausgeschaltet wurde. Die Lüfter werden noch ca. 90 Sekunden weiter laufen, um sicherzu-stellen, dass das System richtig gekühlt wird.
3. Nach Abschluss der Kühlung wird die Strom-LED aufhören zu blinken und rot leuchten, um den Standbymodus anzuzeigen.
4. Das Stromkabel kann nun sicher abgetrennt werden.

LED Anzeigen

Meldung	Lampen-LED (Rot)	Temperatur-LED (Rot)	Netz LED (Rot)	Netz LED (Blau)
Stromstecker	Blinkt EIN zu AUS 100ms	Blinkt EIN zu AUS 100ms	Blinkt EIN zu AUS 100ms	-
Standby - - EIN -
Ein/Aus-Taste EIN - - - EIN
Abkühlphase - -			AN/AUS blinkt 0.5 Sek.	-
Ein/Aus-Taste AUS: Abkühlen beendet; Standbmodus	- - EIN -
Firmware heruntergeladen EIN EIN EIN -

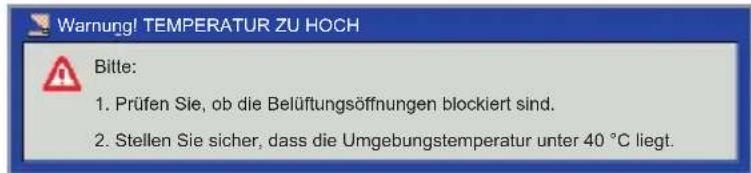

Temperatursensor Fehler, OSD zeigt folgendes:1. Prüfen Sie, ob die Belüftungsöffnungen blockiert sind.2. Stellen Sie sicher, dass die Umgebungstemperatur unter 40 °C liegt.	- EIN - EIN

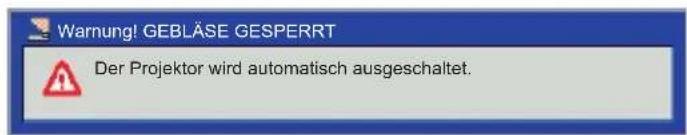

Lüfterfehler, OSD zeigt folgendes: Der Projektor wird automatisch ausgeschaltet.	-	0,5 Sekunden H (Ein), 0,5 Sekunden L (Aus) blinkend	- EIN
Lampenfehler (Lampe, Lampentreiber, Farbrad)	EIN - - EIN

Einstellen des Projektionsbildes

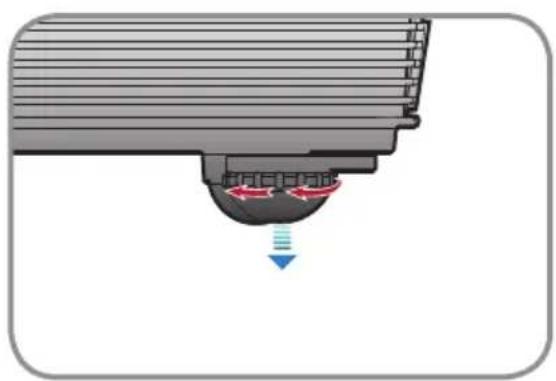

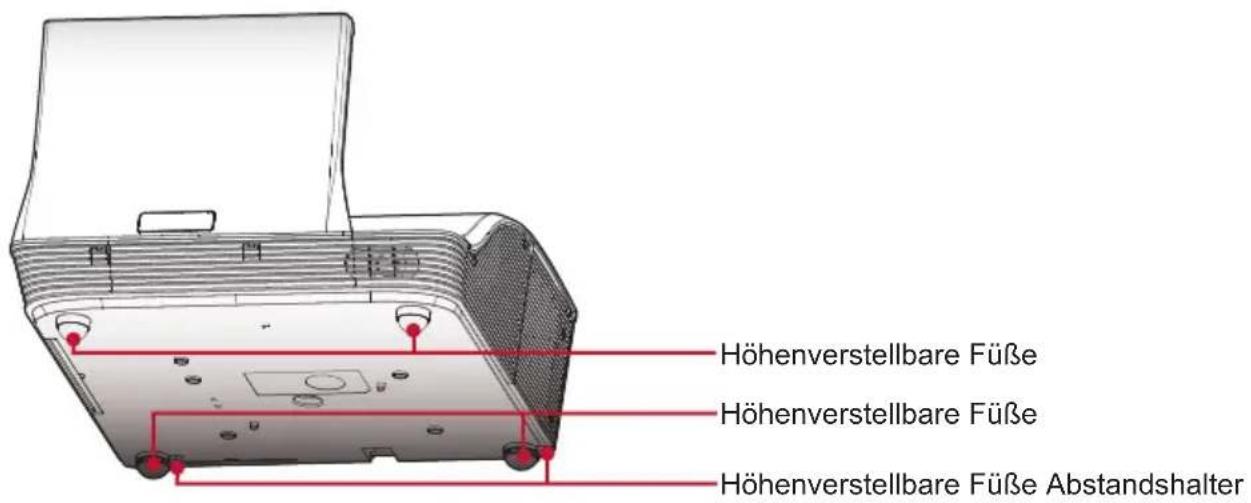

Einstellen der Höhe des Projektionsbildes

- Der Projektor ist mit verstellbaren Füßen ausgestattet, um die Projektorhöhe einzustellen. Drehen Sie die einstellbaren Füße entsprechend, um den Projektionswinkel einzustellen.

Höhenverstellbare Füße Höhenverstellbare Füße Höhenverstellbare Füße Abstandshalter

1

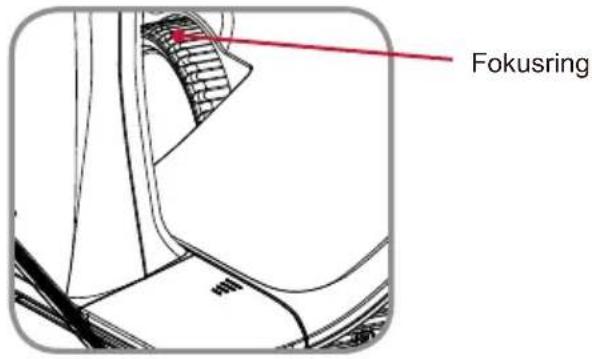

Einstellen des Fokus

Um das Bild zu fokussieren, drehen Sie den Fokusring bis das Bild scharf abgebil-det wird.

Fokusring

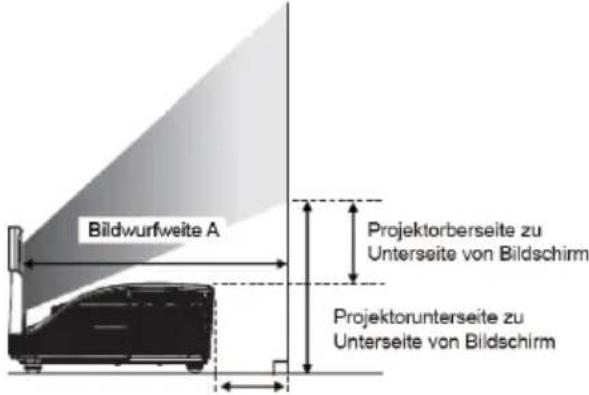

Einstellen der Bildgröße

Entnehmen Sie die Bildschirmgröße und den Projektionsabstand aus der unten stehenden Grafik und Tabelle.

- Einstellung der vertikalen Bildposition

Bildwurfweite A Projektorberseite zu Unterseite von Bildschirm Projektorunterseite zu Unterseite von Bildschirm

Für das Bildformat 16:10

Projektionsgröße			Bildwurfweite A	Bildwurfweite B	Projektoroberseite zu Unterseite von Bildschirm	Projektoroberseite zu Unterseite von Bildschirm
Diagonale (SD)	Höhe(SH)	Breite(SW)
1,778(70")	0,942	1,508	0,516 0,181		0,161	0,236
2,032(80")	1,077	1,723	0,597	0,262	0,194	0,269
2,286(90")	1,212	1,939	0,678	0,343	0,228	0,303
2,540(100")	1,346	2,154	0,759	0,424	0,262	0,337

Für das Bildformat 16:9

Projektionsgröße			Bildwurfweite A	Bildwurfweite B	Projektoroberseite zu Unterseite von Bildschirm	Projektoroberseite zu Unterseite von Bildschirm
Diagonale (SD)	Höhe(SH)	Breite(SW)
1,778(70")	0,872	1,550	0,532 0,197		0,216	0,291
2,032(80")	0,996	1,771	0,615	0,280	0,257	0,332
2,286(90")	1,121	1,992	0,698	0,363	0,299	0,374

Für das Bildformat 4:3

Projektionsgröße			Bildwurfweite A	Bildwurfweite B	Projektoroberseite zu Unterseite von Bildschirm	Projektoroberseite zu Unterseite von Bildschirm
Diagonale (SD)	Höhe(SH)	Breite(SW)
1,778(70")	1,067	1,422	0,591 0,256		0,191	0,266
2,032(80")	1,219	1,626	0,683	0,348	0,229	0,304

Bedienung

Verwendung des Steuerungsfeldes

POWER TEMP LAMP RESYNC SOURCE MENU

Name	Beschreibung
STROMSCHAL-TER ⏻	Den Projektor ein/ausschalten.
Netz LED Zeigt den Projektorstatus an.
Menü/Beenden Zum	Aufrufen des Bildschirmmenüs (OSD)/Beenden.
ReSync	Das analoge Timing des PC automatisch für optimalen Betrieb synchronisieren.
Quelle Eingangssignal auswählen.
Vierwege-Auswahl-tasten	Verwenden Sie ▲▼◀▶ zur Auswahl von Elementen oder Änderung Ihrer Auswahl.
Lampen-LED Zeigt den Status der Projektorlampe an.
Temperatur-LED Diese LED zeigt den Temperaturzustand des Projektors an.

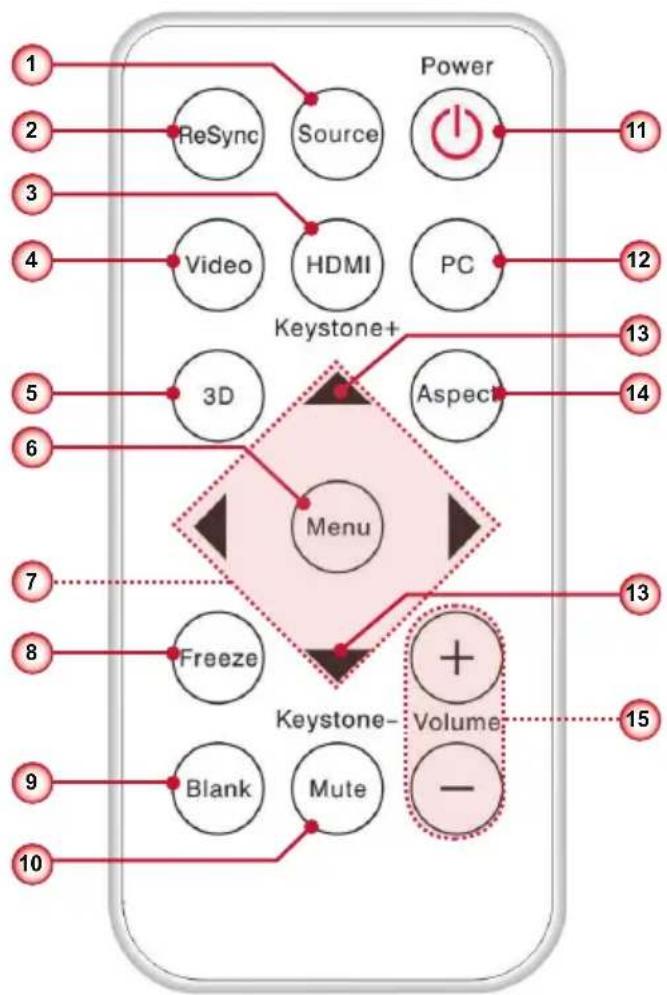

Verwendung der Fernbedienung

Batterie einlegen und entfernen

Drücken Sie fest auf die 1. Batteriefachabdeckung und streifen Sie sie ab.

Legen Sie eine neue Batte-2. rie in das Fach ein.

Bringen Sie 3. die Abdeckung wieder an.

Entfernen Sie die alte Batterie und legen Sie eine neue ein (CR2025). Stellen Sie sicher, dass die mit „+“ beschriftete Seite nach oben zeigt.

U235 U240

Beachten Sie die folgenden Vorsichtsmaßnahmen, um einen sicheren Betrieb zu gewährleisten:

Verwenden Sie eine Batterie des Typs CR2025.

Vermeiden Sie Kontakt mit Wasser oder anderen Flüssigkeiten.

Setzen Sie die Fernbedienung keiner Feuchtigkeit oder Hitze aus.

Lassen Sie die Fernbedienung nicht fallen. ■

■ Wenn die Batterie in der Fernbedienung ausgelaufen ist, wischen Sie das Gehäuse vorsichtig ab und legen Sie eine neue Batterie ein.

Beim Einlegen einer Batterie des falschen Typs besteht Explosionsgefahr.

Entsorgen Sie leere Batterien gemäß den Anweisungen.

Name		Beschreibung
1	Quelle Eingangssignal auswählen.
2	ReSync	Das analoge Timing des PC automatisch für optimalen Betrieb synchronisieren.
3	HDMI Zu HDMI Quelle wechseln.
4	Video Zu Composite Video oder S-Video Quelle wechseln.
5	3D Mit „3D“ schalten Sie das 3D-OSD-Menü ein und aus.
6	Menü On-Screen Display (OSD) ausführen oder verlassen.
7	Vierwege-Auswahl-tasten	Drücken Sie auf die ▲▼◀▶ Richtungstasten, um Elemente zu wählen oder Anpassungen vorzunehmen.
8	Standbild	Zum Einfrieren des Bildes drücken. Erneut drücken, um das Bild fortzusetzen.
9	Leer	Zum Ausblenden des Anzeigebild. Erneut drücken, um das Anzeigebild anzuzeigen.
10	Stumm	Zum Stummstellen der Lautstärke der Lautsprecher und des Audioausgangs. Erneut drücken, um zu normaler Lautstärke zu wechseln.
11	STROMSCHAL-TER	Ein/Ausschalten des Projektors.
12	PC Wechsel zu VGA 1/VGA 2 Quelle.
13	Trapezkorrektur	Das Bild anpassen, bis die Seiten vertikal sind.
14	Seitenverhältnis Hier wählen Sie ein bevorzugtes Seitenverhältnis aus.
15	Lautstärke +/- Erhöhen/Verringern der Audio-Lautstärke.

OSD-Menüs

Der Projektor verfügt über mehrsprachige Bildschirmanzeigemenüs, über die Sie Bildeinstellungen vornehmen und eine Reihe von Einstellungen ändern können. Der Projektor wird die Quelle automatisch erkennen.

Bedienung

Um das OSD Menü zu öffnen, drücken Sie entweder auf die 1. „Menü“ Taste auf der Fernbedienung oder auf dem Steuerungsfeld.

Wenn das OSD angezeigt wird, verwenden Sie die ◀▶ ▲▼ Tasten zur Auswahl 2. des gewünschten Elements und passen Sie die Einstellungen über die ◀▶ Tasten an.

Falls die Einstellung ein 3→ Symbol besitzt, können Sie auf die ▶ Taste drücken, um ein weiteres Untermenü aufzurufen. Drücken Sie auf die „Menü“ Taste, um das Untermenü nach der Einstellung zu schließen.

Drücken Sie nach Anpassen der Einstellungen auf die 4. „Menü“ Taste, um zum Hauptmenü zurückzukehren.

Drücken Sie zum Beenden erneut auf die 5. „Menü“ Taste. Das OSD Menü wird geschlossen und der Projektor die neuen Einstellungen automatisch speichern.

Bild Bildmodus Wandfarbe Helligkeit Kontrast Scharfe Sättigung Farbton Gamma Farbtemperatur Farbraum Brillant White 50 50 16 50 60 2 Niedrig Auto Auswahl Ein- Beenden Menu

Hauptmenü Untermenü Einstellungen

Struktur

HauptmenüUntermenüEinstellungen

Bild	Bildmodus Brillant / PC / Film / Spiel / Benutzer
	Wandfarbe	White / Light Yellow / Light Blue / Pink / Dark Gi
	Helligkeit 0~100
	Kontrast 0~100
	Scharfe 0~31
	Sättigung 0~100
	Farbton 0~100
	Gamma 0~3
	Farbtemperatur Niedrig / Mittel / Warm
	Farbraum Auto / RGB / YUV
Bildschirm	Bildseitenformat Auto / 4:3 / 16:9 / 16:10
	Phase 0~31
	Takt -50~50
	H. Position -10~10
	V. Position -10~10
	Digital-Zoom 1~10
	V. Trapez -20~20
	Deckenmontage Fro / FroDe / Rü / RüDe
Einstellung	Sprache English / Deutsch / Français / Italiano / Español / Português / Polski /Русский / Svenska / Norsk简体中文/日本語/한국어/Türkçe繁體中文/Nederlands/ Gei
	Menüposition
	Verd. Untertitel Aus / CC1 / CC2 / CC3 / CC4
	VGA Out (Standby) Aus / Ein
	LAN (Standby) Aus / Ein
	Auto Display (12V) Aus / Ein
	Testbild Aus / Ein
	Sicherheit Sicherheit Aus / Ein
		Kennwort ändern 000000
	Zurück Nein / Ja
Audio	Stumm Aus / Ein
	Lautstärke 0~32
	Mikrofonlautstärke 0~32
Option	Logo Standard / Benutzer
	Logo-Aufnahme
	Auto-Quelle Aus / Ein
	Eingabe HDMI / VGA 1 / VGA 2 / S-Video / FBAS-Video
	Autom. aus (Min) 0~120
	Lampeneinstellungen Lampenstunden (Normal)
		Lampenstunden (ÖKO)
		Lampenlebenszeit-Erinnerg. Aus / Ein
		Lampenstrommod Öko / Normal
		Lampenstd. lösch Nein / Ja
	DynamicBlack Aus / Ein
	Große Höhe Aus / Ein

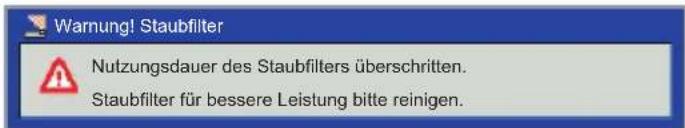

	Staubfilter Erinnerung Filter Erinn. (Std.)
		Löscherinnerung Nein / Ja
	Information Modellname / SNID / Quelle / Auflösung / Softwareversion / Farbraum / Bildseitenformat

HauptmenüUntermenüEinstellungen

3D	3D Auto / Aus / Ein
	3D umkehren Aus / Ein
	3D Format	Frame Packing / Side-by-Side(Half) / Top and Bottom / Frame Sequential / Field Sequential
	1080p @ 24 96Hz / 144Hz
Interaktiv	Interaktiv Einstlg. Aus / IR Camera
LAN	LAN Einstellungen	DHCP Aus / Ein
		IP-Adresse
		Subnetzmaske
		Gateway
		DNS
		Speichern Nein / Ja
		Zurück Nein / Ja

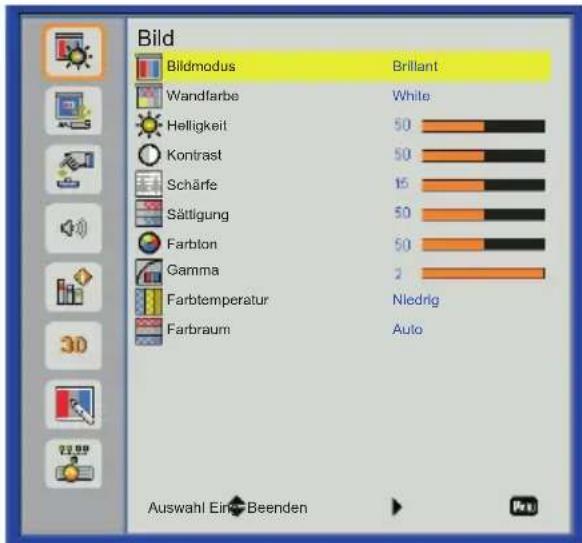

Bild Bildmodus Brillant Wandfarbe White Helligkeit 50 Kontrast 50 Schärfe 15 Sättigung 50 Farbton 50 Gamma 2 Farbtemperatur Niedrig Farbraum Auto Auswahl Ein-Beenden

Bildmodus

Für eine Reihe von Bildtypen stehen optimierte Voreinstellungen zur Verfügung. Verwenden Sie die ◀ oder ▶ Taste zur Auswahl des Elements.

Brillant: Für Helligkeitsoptimierung.
PC: Für Besprechungspräsentation.
Film: Für das Abspielen von Videoinhalten.
▶ Spiel: Für Spiele.
Benutzer: Verwenden von Benutzereinstellungen.

Wandfarbe

Verwenden Sie diese Funktion zur Auswahl einer der Wand entsprechenden Farbe. Dies wird die Farbabweichung aufgrund der Wandfarbe ausgleichen, um den richtigen Farbton anzuzeigen.

Helligkeit

Hier stellen Sie die Bildhelligkeit ein.

Drücken Sie zum Verdunkeln des Bildes auf die ◀ Taste.
Drücken Sie zum Aufhellen des Bildes auf die ▶ Taste.

Kontrast

Mit der Funktion Kontrast wird der Unterschied zwischen dem hellsten und dem dunkelsten Teil des Bildes festgelegt. Durch Einstellen des Kontrasts werden die Anteile von Schwarz und Weiß auf dem Projektionsbild verändert.

Drücken Sie zum Verringern des Kontrasts auf die ◀ Taste.
Drücken Sie auf die ▶ Taste, um den Kontrast zu erhöhen.

Schärfe

Hier stellen Sie die Bildschärfe ein.

Drücken Sie zum Verringern der Schärfe auf die ◀ Taste.
Drücken Sie auf die ▶ Taste, um die Schärfe zu erhöhen.

Sättigung

Hier können Sie ein Videobild von schwarzweiß bis vollfarbig einstellen.

Drücken Sie auf die ◀ Taste, um die Sättigung des Bildes zu verringern.
Drücken Sie auf die ▶ Taste, um den Farbanteil im Bild zu erhöhen.

Farbton

Hier können Sie die Balance der Farben Rot und Grün einstellen.

Drücken Sie auf die ◀ Taste, um den Grünanteil im Bild zu erhöhen.
Drücken Sie auf die ▶ Taste, um den Rotanteil im Bild zu erhöhen.

„Schärfe“, „Sättigung“ und „Farbton“ werden nur im Videomodus unterstützt.

Gamma

Ändert die Darstellung von dunklen Szenen. Mit einem höheren Gammawert werden dunkle Szenen heller dargestellt.

Farbtemperatur

Hier stellen Sie die Farbtemperatur ein. Bei einer höheren Temperatur erscheint der Bildschirm kälter und bei einer geringeren Temperatur erscheint der Bildschirm wärmer.

Farbraum

Wählen Sie eine passende Farbmatrix aus AUTO, RGB oder YUV aus.

Bildschirm

Bildschirm Bildseltenformat Auto Phase 15 Takt 10 H.Position 10 V.Position 10 Digital-Zoom 10 V. Trapez 10 Deckenmontage Fro Auswahl Ein-Beenden

Bildseitenformat

Auto: Das Bild im originalen Breite-Höhenverhältnis behalten und das Bild maximieren, um native horizontale und vertikale Pixel anzupassen.
4:3: Das Bild wird zur Anpassung an den Bildschirm skaliert und mit einem Seitenverhältnis von 4:3 angezeigt.
16:9: Das Bild wird zur Anpassung an die Breite des Bildschirms skaliert und die Höhe für die Anzeige des Bildes in einem Seitenverhältnis von 16:9 angepasst.
16:10: Das Bild wird zur Anpassung an die Breite des Bildschirms skaliert und die Höhe für die Anzeige des Bildes in einem Seitenverhältnis von 16:10 angepasst.

Phase

Synchronisiert den Signaltakt des Bildschirms mit der Grafikkarte. Wenn das Bild unruhig erscheint oder flackert, verwenden Sie diese Funktion, um dies zu korrigieren.

Takt

Hier können Sie die Anzeigedatenfrequenz an die Frequenz Ihrer Computergrafikkarte anpassen. Setzen Sie diese Funktion nur dann ein, falls das Bild vertikal flackern sollte.

H.Position

Mit der ◀ Taste verschieben Sie das Bild nach links.
Mit der ▶ Taste verschieben Sie das Bild nach rechts.

V.Position

Mit der ◀ Taste verschieben Sie das Bild nach unten.
Mit der ▶ Taste verschieben Sie das Bild nach oben.

Die „H. Position“ und „V. Position“ Bereiche hängen von der Eingangsquelle ab.

Digital-Zoom

Drücken Sie auf die ◀ Taste, um die Größe eines Bildes zu verringern.

Drücken Sie auf die ▶ Taste, um ein Bild auf dem Projektionsbildschirm zu vergrößern.

V. Trapez

Drücken Sie auf die ◀ oder ▶ Taste, um die vertikale Bildverzerrung zu korrigieren. Wenn das Bild trapezförmig aussieht, kann diese Option dabei helfen, das Bild rechteckig zu machen.

Deckenmontage

Fro: Das Bild wird gerade auf den Bildschirm projiziert.
FroDe: Dies ist die Standardauswahl. Bei dieser Auswahl wird das Bild umgedreht.
Rü: Wenn diese Option verwendet wird, wird das Bild gespiegelt.
RüDe: Wenn diese Option verwendet wird, wird das Bild gespiegelt und auf den Kopf gestellt.

Einstellung

Einstellung Sprache English Menüposition Verd. Untertitel CC1 VGA Out (Standby) Aus LAN (Standby) Aus Auto Display (12V) Aus Testbild Aus Sicherheit Zurück Auswahl Ein-Beenden

Sprache

Wählen Sie das mehrsprachige OSD Menü aus. Drücken Sie auf die ◀ oder ▶ Taste bis zum Untermenü und verwenden Sie anschließend die ▲ oder ▼ Taste zur Auswahl der bevorzugten Sprache. Drücken Sie auf der Fernbedienung auf ▶, um die Auswahl abzuschließen.

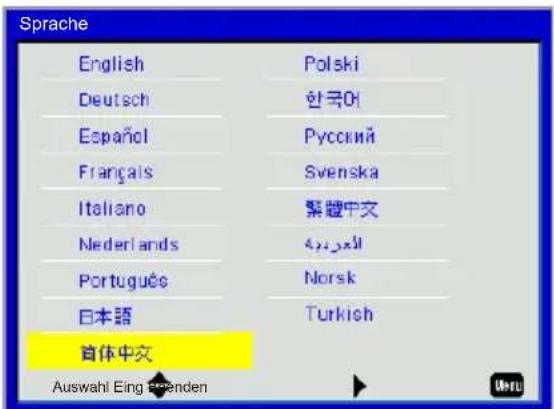

Sprache English Polski Deutsch 한국어 Español Pусский Français Svenska Italiano 繁體中文 Nederlands الله Português Norsk 日本語 Turkish 首体中文 Auswahl Eing enenden

Menüposition

Wählen Sie die Menüposition auf dem Anzeigebildschirm.

Verd. Untertitel (nur für NTSC-Eingangssignal)

Verwenden Sie diese Funktion, um das Verd. Untertitel Menü zu aktivieren. Wählen Sie eine passende Option für Untertitel: Aus, CC1, CC2, CC3, CC4.

LAN (Standby)

Wählen Sie „Ein“, um die LAN-Verbindung zu aktivieren, wenn der Projektor sich im Standby-Modus befindet.

VGA Out (Standby)

Wählen Sie „Ein“, um die VGA OUT Verbindung im Standby zu aktivieren.

Auto Display (12V)

Der 12 Trigger Anschluss kann z.B. eine elektrische Leinwand über ein Motor-Steuergerät mit 12V Trigger-Eingang steuern. Die Bewegung der Leinwand wird beim Anschalten des Projektors automatisch herausgefahren.

Testbild

Testbild anzeigen.

Sicherheit

Siehe nächste Seite.

Zurück

Wählen Sie „Ja“, um die Parameter in allen Menüs auf die Werkseinstellungen zurückzusetzen.

Einstellung | Sicherheit

Sicherheit Sicherheit Ein Kennwort ändern Auswahl Ein-Beenden Ums

Sicherheit

Ein: Wählen Sie zur Nutzung der Sicherheitsverifizierung beim Einschalten des Projektors „Ein“.
Aus: Wählen Sie „Aus“, um den Projektor ohne Kennwortabfrage einschalten zu können.

Kennwort ändern

Erstmalig:

• Drücken Sie auf die ▶ Taste, um das Passwort einzustellen.
  • Das Passwort muss aus 6 Stellen bestehen.
• Verwenden Sie ▲ oder ▼ auf der Fernbedienung, um Ihr neues Kennwort auf dem Bildschirm auszuwählen und drücken Sie anschließend auf ▶, um es zu bestätigen.

Kennwort ändern:

• Verwenden Sie ▲ oder ▼ auf der Fernbedienung, um Ihr aktuelles Kennwort auf dem Bildschirm einzugeben und drücken Sie anschließend auf ▶, um es zu bestätigen.
• Geben Sie das neue (sechstellige) Kennwort ein und bestätigen Sie anschließend mit „Eingabe“.
• Geben Sie das neue Kennwort erneut ein und drücken Sie zur Bestätigung auf „Eingabe“.

Der Projektor wird sich automatisch ausschalten, wenn 3 Mal ein falsches Passwort eingegeben wurde.

Wenn Sie das Passwort vergessen haben, kontaktieren Sie bitte den Kunden-dienst vor Ort.

Das Kennwort ist beim ersten Mal auf „000000“ voreingestellt.

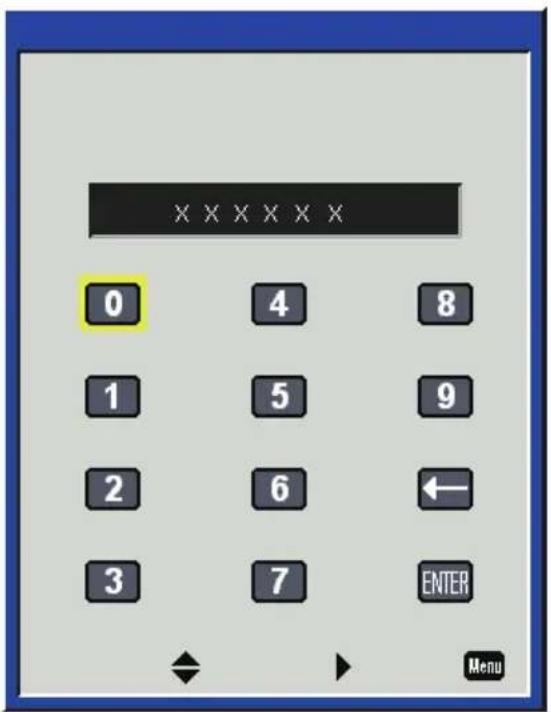

XXXXXX 0 4 8 1 5 9 2 6 ← 3 7 ENTER Menu

Lautstärke

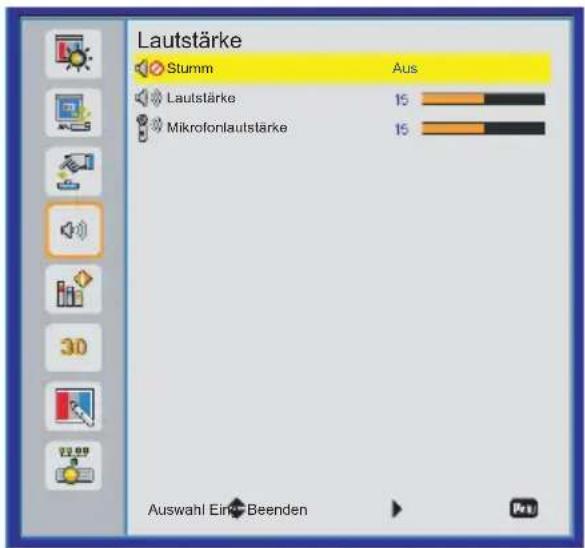

Lautstärke Stumm Aus Lautstärke 15 Mikrofonlautstärke 15 Auswahl Ein-Beenden

Stumm

Wählen Sie „Ein“, um die Audioausgabe verstummen zu lassen.
Wählen Sie „Aus“, um die Lautstärke wiederherzustellen.

Lautstärke

Mit der ◀ Taste verringern Sie die Lautstärke.
Mit der ▶ Taste erhöhen Sie die Lautstärke.

Mikrofonlautstärke

Mit der ◀ Taste verringern Sie die Mikrofonlautstärke.
Mit der ▶ Taste erhöhen Sie die Mikrofonlautstärke.

Option

Option Logo Standard Logo-Aufnahme Auto-Quelle Ein Eingabe Autom. aus (Min.) 0 Lampeneinstellungen DynamicBlack Ein Große Höhe Aus Filter Erinn. (Std.) Information Auswahl Ein-Beenden

Logo

Verwenden Sie diese Funktion, um den gewünschten Startbildschirm einzustellen. Wenn Änderungen vorgenommen werden, treten diese in Kraft, wenn der Projektor das nächste Mal eingeschaltet wird.

Standard: Der Standard Startbildschirm.
Benutzer: Nutzen Sie ein eingelesenes Bild von der „Logo-Aufnahme“-Funktion.

Logo-Aufnahme

Drücken Sie zur Aufnahme eines Bildes des aktuell angezeigten Bildschirms auf ▶.

Bild wird aufgezeichnet...

Warten ...

■ Stellen Sie für eine erfolgreiche Logo-Aufnahme bitte sicher, dass das Anzeigebild nicht die native Auflösung des Projektors überschreitet. (WXGA: 1280 x 800).
Die „Logo-Aufnahme“ ist nicht verfügbar, wenn 3D aktiv ist.
■ Bevor Sie diese Funktion aktivieren wird empfohlen, dass „Seitenverhältnis“ auf „Auto“ eingestellt wird.

Auto-Quelle

Ein: Der Projektor wird nach anderen Signalen suchen, wenn das aktuelle Eingangssignal verloren geht.
Aus: Der Projektor sucht nur die aktuelle Eingangsverbindung.

Eingabe

Drücken Sie ▶, um Eingangsquellen zu aktivieren/deaktivieren. Der Projektor wird nicht nach Eingängen suchen, die nicht ausgewählt sind.

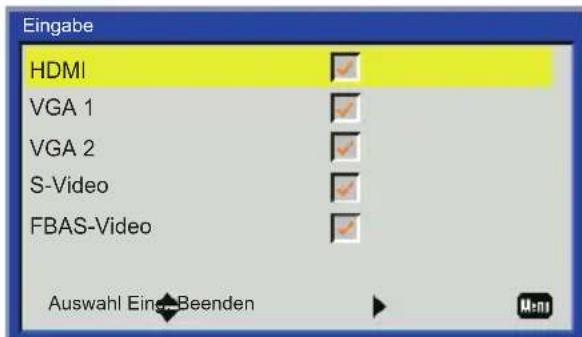

Eingabe HDMI VGA 1 VGA 2 S-Video FBAS-Video Auswahl Ein: Beenden

Autom. aus (Min.)

Hier stellen Sie den Countdown-Timer ein. Der Countdown-Timer fängt an zu zählen, wenn kein Signal in den Projektor eingegeben wird. Der Projektor wird automatisch ausgeschaltet, wenn der Countdown (in Minuten) abgelaufen ist.

Lampeneinstellungen

Siehe Seite 34.

DynamicBlack

Ein: Bilder mit optimalem Kontrast werden angezeigt, indem die Signalkompensation automatisch angepasst wird.
Aus: Schaltet diese Funktion aus.

„DynamicBlack“ ist verfügbar, wenn „Bildmodus“ auf „Film“ gestellt ist.

„DynamicBlack“ ist nicht verfügbar, wenn „3D“ oder „Interaktiv“ aktiviert ist.

Wenn „DynamicBlack“ verfügbar ist, wird die Auswahl „Lampenstrommod“ nicht verfügbar sein.

Große Höhe

Ein: Die internen Lüfter laufen mit voller Geschwindigkeit. Wählen Sie diese Option, wenn Sie den Projektor in Höhen von mehr als 2500 Fuß/762 Metern verwenden.
Aus: Die internen Lüfter laufen automatisch temperaturabhängig mit variabler Geschwindigkeit.

Filter Erinn. (Std.)

Filter Erinn. (Std.): Stellen Sie die Filter Erinnerungszeit ein
Löscherinnerung: Wählen Sie „Ja“, um den Stundenzähler des Staubfilters nach dem Austausch oder Reinigen des Staubfilters zurückzusetzen.

Information

Anzeige der Projektorinformationen für Modellname, SNID, Quelle, Auflösung, Software Version, Farbraum und Seitenverhältnis auf dem Bildschirm.

Option | Lampeneinstellungen

Lampeneinstellungen Lampenstunden (Normal) 9999 Lampenstunden (ÖKO) 9999 Lampenlebenszeit-Erinnerg. Aus Lampenstrommod Normal Lampenstd. lösch → Auswahl Ein- Beenden

Lampenstunden (Normal)

Anzeige der Projektionszeit im normalen Modus.

Lampenstunden (ÖKO)

Anzeige der Projektionszeit im ÖKO Modus.

Lampenlebenszeit-Erinnerg.

Ein: Wählen Sie „Ein“, um die Warnmeldung über das Ende der Lampenbetriebsdauer anzuzeigen.
Aus: Wählen Sie „Aus“, um die Warnmeldung über das Ende der Lampenbetriebsdauer auszublenden.

Lampenstrommod

Normal: Normaler Modus.
Öko: Wählen Sie diese Funktion zum Dimmen der Projektorlampe; dadurch verringert sich der Stromverbrauch und Sie verlängern die Betriebsdauer der Lampe.

Lampenstd. lösch

Wählen Sie „Ja“, um die Betriebszeit der Lampe nach dem Auswechseln der Lampe zurückzusetzen.

3D

3D 3D 3D Aus 3D 3D umkehren Aus 3D 3D Format 3D 1080p@24 Auswahl Ein- Beenden

3D

Auto: Wenn ein HDMI1.4a 3D Timing Identifikationssignal erkannt wird, wird das 3D Bild automatisch ausgewählt.
Wählen Sie "Aus", um die 3D-Funktion zu deaktivieren.
Wählen Sie "Ein", um die 3D-Funktion zu aktivieren.

3D umkehren

Wenn Sie ein abgetrenntes oder überlappendes Bild beim Tragen einer DLP 3D-Brille sehen, müssen Sie möglicherweise „Umkehren“ ausführen, um den besten Abgleich des linken/rechten Bildes zu erreichen, um das korrekte Bild zu erhalten.

3D Format

Verwenden Sie diese Funktion, um das 3D-Format auszuwählen. Optionen sind: „Frame Packing“, „Side-by-Side (Half)“, „Top and Bottom“, “Frame Sequential” und „Field Sequential”.

„Frame Sequential“ wird von DLP Link 3D Eingangssignalen vom VGA/HDMI Anschluss unterstützt.

„Frame Sequential“/„Field Sequential“ wird von HQFS 3D Eingangssignalen vom Composite/S-Video Anschluss unterstützt.
„Frame Packing"/'Side-by-Side (Half)"/'Top and Bottom" wird von HDMI 1.4a 3D Eingangssignalen unterstützt.

1080p @24

Verwenden Sie diese Funktion, um 96 oder 144Hz Aktualisierungsrate bei Verwendung einer 3D-Brille in 1080p @ 24 Frame Packing auszuwählen.

Interaktiv

Interaktiv Interaktiv-Einstig. Aus Auswahl Ein-Beenden

Der Interaktiv Funktion ist verfügbar, wenn eine Grafikquelle vom HDMI/VGA-Eingang angezeigt wird. Andere Quellen werden nicht unterstützt.
■ Wenn die „3D“ „Dynamisches Schwarz“ Funktion aktiviert ist, wird die „Interaktiv“ Funktion deaktiviert.

Interaktiv-Einstlg.

Verwenden Sie diese Funktion, um die Funktion Interaktiver Stift zu verwenden. Optionen sind: „Aus“ und „IR Camera“. Wählen Sie „Aus“, um die Funktion Interaktiver Stift zu deaktivieren.

Sie müssen das Mini-USB-Kabel, welches das NB/den Desktop-Computer mit dem Projektor verbindet, abtrennen bevor Sie die Interaktiv Funktion verwenden. Verwenden Sie das Mini-USB-Kabel nach Abschluss der Interaktiv Einstellungen im OSD, um das NB/den Desktop-Computer mit dem Projektor zu verbinden.

Für die IR Kamera Interaktiv Funktion wird eine externe IR-Kamera benötigt. Bitte halten Sie sich an die unten stehende Abbildung und verbinden Sie die IR-Kamera mit dem Projektor, bevor der Projektor installiert wird.

Verschieben Sie die Kantenabdeckung

Stecken Sie das IR-Kameramoduli an

LAN

LAN-Einstellungen

LAN-Einstellungen DHCP IP-Adresse Subnetzmaske Gateway DNS Speichern Zurück Aus Auswahl Ein-Beenden

DHCP: Wenn ein DHCL Server im Netzwerk existiert, mit dem der Projektor verbunden ist, wird die IP-Adresse automatisch abgefragt, wenn Sie DHCP Ein auswählen. Wenn DHCP Aus ist, stellen Sie die IP-Adresse, die Subnetzmaske und das Gateway manuell ein. Verwenden Sie ▲ oder ▼ zur Auswahl der IP-Adresse, der Subnetzmaske und des Gateway.

IP-Adresse: Wählen Sie eine IP-Adresse.
Subnetzmaske: Konfigurieren Sie die Subnetzmaske der LAN Verbindung.
Gateway: Prüfen Sie die Gateway Adresse mit Ihrem Netzwerk/Systemadministrator, wenn Sie sie manuell konfigurieren.
DNS: Prüfen Sie die DNS Server IP-Adresse mit Ihrem Netzwerk/Systemadministrator, wenn Sie sie manuell konfigurieren.
Speichern: Wählen Sie „Ja“, um die gemachten Änderungen in den Netzwerk-konfigurationseinstellungen zu speichern.
Zurück: Mit „Ja“ setzen Sie die Anzeigeparameter in allen Menüs auf die Werks-einstellungen zurück.

Webverwaltung

Durch Einschalten von DHCP weist ein DHCP-Server automatisch eine IP zu; 1. alternativ können Sie die erforderlichen Netzwerkinformationen manuell eingeben.

LAN-Einstellungen DHCP Aus IP-Adresse Subnetzmaske Gateway DNS Speichern Zurück Auswahl Eing-Beenden

Öffnen Sie Ihren Webbrowser und geben Sie die IP-Adresse vom OSD LAN ein. 2.

Je nach Netzwerkwebseite für den Eingabestring auf der Registerkarte [Werk-3. zeuge] wird die Begrenzung der Eingabelänge in der unten stehenden Liste angezeigt (inklusive „Leerzeichen“ und andere Satzzeichen):

Kategorie Element		Eingabelänge (Zeichen)
Projektor	Projektorname 21
	Standort 21
	Administrator 21
Admin Kennwort	Neues Kennwort 4
	Bestätigen 4

Hinweis: Die zur Eingabe erlaubten Zeichen sind 0-9 und a-Z.

■ Verwenden Sie Internet Explorer 7/8/9 oder Safari Version 5.0.3, um die IP-Adresse einzugeben. Sie können jetzt auf die Webverwaltung zugreifen und den Projektor von einem entfernten Standort aus verwalten.

Wenn Sie eine direkte Verbindung von Ihrem Computer zum Projektor herstellen

Schritt 1: Suchen Sie eine IP-Adresse (192.168.10.100) von der LAN-Funktion des Projektors.

Schritt 2: Klicken Sie zum Öffnen der Netzwerkverbindungen auf Start > Systemsteuerung > Netzwerk- und Internetverbindungen, klicken Sie dann auf Netzwerkverbindungen. Klicken Sie auf die Verbindung, die Sie konfigurieren möchten; klicken Sie dann unter Netzwerkaufgaben , auf Einstellungen dieser Verbindung ändern.

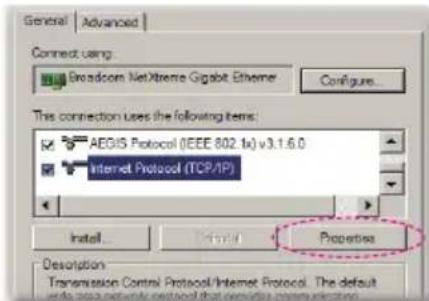

Schritt 3: Klicken Sie in der Allgemein-Registerkarte unter Diese Verbindung verwendet folgende Elemente auf Internetprotokoll (TCP/IP); klicken Sie dann auf „Eigenschaften.“

Schritt 4: Klicken Sie auf Die folgende IP-Adresse verwenden; geben Sie die nachstehede Adresse ein:

IP Address: 192.168.10.99
Subnetzmaske: 255.255.255.0

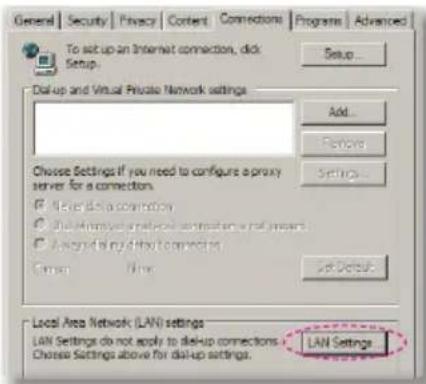

Schritt 5: Klicken Sie zum Öffnen der Internetoptionen auf den IE-Webbrowser, dann auf Internetoptionen. Klicken Sie dann auf die Verbindungen-Registerkarte und anschließend auf „LAN-Einstellungen...“

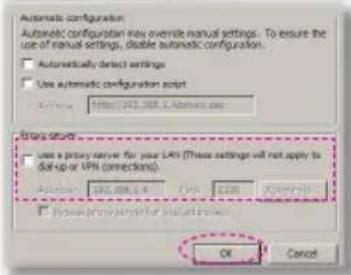

Schritt 6: Das Local Area Network (LAN)-Einstellung-Dialogfenster öffnet sich, entfernen Sie im Proxy-server-Bereich das Häkchen beim Kontrollkästchen Einen Proxyserver für lhe LAN; klicken Sie dann zweimal auf die „OK“-Schaltfläche.

Schritt 7: Öffnen Sie den IE und geben Sie die IP-Adresse 192.168.10.100 in das URL-Feld ein. Drücken Sie anschließend auf „Enter“.

Seite Projektorinformation

Rufen Sie die Seite Projektorinformationen durch Eingabe der Projektor IP-Adresse in den Webbrowser auf. Siehe Abschnitt „LAN Einstellungen“.
Sprache: Ermöglicht die Einstellung der Sprache für die Webverwaltung.

Seite LAN Einstellungen

Richten Sie den Projektornamen, den Standort und die Administratorinformationen ein (bis zu 21 Zeichen für jedes Feld). Drücken Sie auf Speichern, um die Einstellungen zu speichern.
Wählen Sie DHCP, um dem Projektor automatisch eine IP-Adresse durch den DHCP Server zuweisen zu lassen oder vergeben Sie die IP-Adresse manuell.
Richten Sie die IP-Adresse, Geräte-ID und Portinformationen der Crestron Funktion ein.

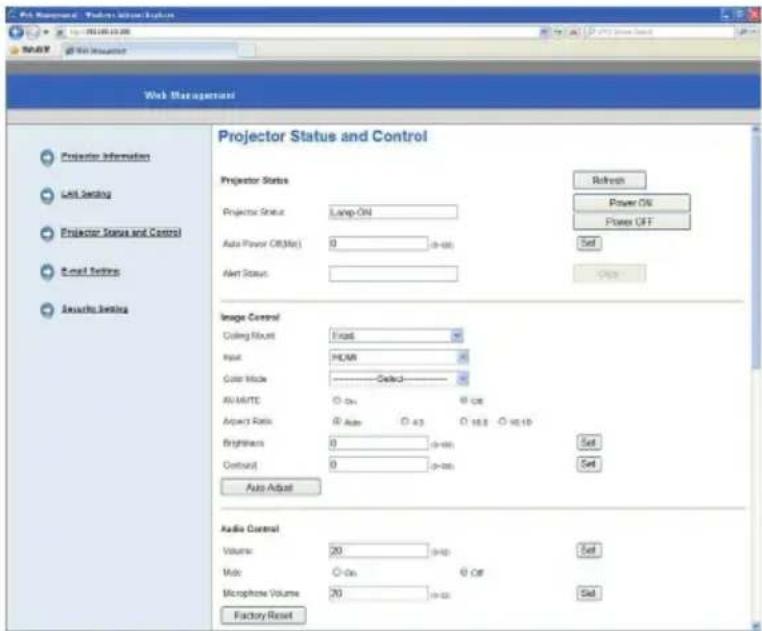

Seite Projektorstatus und Steuerung

Web Management Projector Information Unit Setting Projector Status and Control Email Setting Jiaushu Setting Projector Status and Control Projector Status Projector Status Lamp ON Auto Power Off(Min) 0 (p-00) Alert Status Image Control Coiling Mount Fixed Input HUM Color Mode Cancel AV-MUTC On Off Accuracy Ratio Auto 43 16.5 16.10 Brightness 0 (p-00) Centroid 0 (p-00) Auto Adjust Audio Control Volume 20 (p-00) Male On Off Microphone Volume 20 (p-00) Factory Reset Refresh Power Off Poles OFF Set Set Set Set

▶ Projektorstatus: Es gibt 4 Status: Standby, Aufwärmen, Lampe Ein, Stromsparen und Kühlen. Klicken Sie auf die Schaltfläche Aktualisieren, um den Status zu aktualisieren und Einstellungen zu steuern.
Autom. aus: Autom. Aus kann auf Aus (0) oder 1\~120 Minuten eingestellt werden. Siehe „Autom. Aus (Min.)“ Funktion.
Alarmstatus: Es gibt drei Fehlerstatus: Lampenwarnung, Lampenbetriebsdauer niedrig und Temperaturwarnung. Ihr Projektor könnte den Schutzmodus aufrufen, wenn einer der Alarme aktiviert wird. Um den Schutzmodus zu verlassen, klicken Sie auf Löschen, um den Alarmstatus zu löschen, bevor Sie den Projektor einschalten.
Deckenmontage: Ermöglicht Ihnen die Auswahl des Projektormodus je nachdem, wie der Projektor eingebunden ist. Es gibt vier Projektionsmodi: Fro, Fro-De, Rü und RüDe. Siehe „Deckenmontage“ Funktion.
Quellenauswahl: Das Menü Quellenauswahl ermöglicht Ihnen die Auswahl der Eingangsquelle des Projektors. Sie können VGA 1/VGA 2, S-Video, Composite Video und HDMI auswählen.
Bildmodus: Wählen Sie einen Modus, um das Anzeigebild zu optimieren, je nachdem wie der Projektor verwendet wird. Siehe „Bildmodus“ Funktion.
▶ Leerer Bildschirm: Wählen Sie Ein/Aus, um das Anzeigebild auszublenden/anzuzeigen.
Bildseitenformat: Ermöglicht Ihnen die Auswahl des Seitenverhältnisses, um einzustellen, wie das Bild angezeigt wird.
Helligkeit: Wählen Sie einen Wert, um die Helligkeit des Bildes anzupassen.
- Kontrast: Wählen Sie einen Wert, um den Bildschirmkontrast anzuzeigen.
Lautstärke: Wählen Sie den Wert (0\~32) für die Audiolautstärke
Stumm: Wähle Sie „Ein“, um Stumm einzuschalten. Wählen Sie „Aus“, um Stumm auszuschalten.
Mikrofonlautstärke: Wählen Sie den Wert (0\~32) für die Mikrofonlautstärke.

Klicken Sie auf die Schaltfläche Autom. Anpassen, um die Einstellungen automatisch anpassen zu lassen.
Klicken Sie auf die Schaltfläche Standardeinstellungen, um die Standardeinstellungen wiederherzustellen.

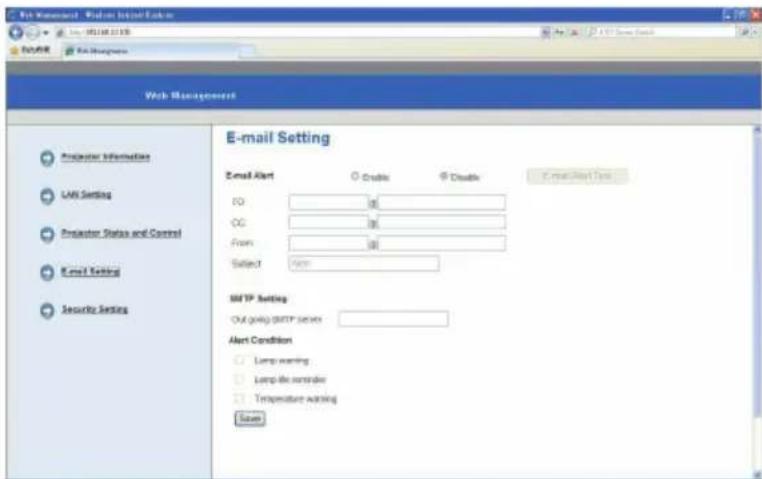

Seite E-Mail Einstellung

E-Mail Alarm: Sie können einstellen, ob Sie per E-Mail (Aktivieren) oder nicht (Deaktivieren) benachrichtigt werden möchten.
An/Cc/Von: Sie können die E-Mail Adresse des Absenders (Von) und Empfängern (An/Cc) eingeben, um eine Benachrichtigung im Falle von Unregelmäßigkeiten oder Warnungen zu erhalten.
Ausgehender SMTP Server, Benutzername und Kennwort sollten von Ihrem Netzwerkadministrator oder MIS bereitgestellt werden.
▶ Alarmbedingung: Sie können die Unregelmäßigkeiten oder Warnungen auswählen, bei denen Sie per E-Mail benachrichtigt werden möchten. Wenn eine der Alarmbedingungen eintritt, wird eine E-Mail an die Empfänger gesendet (An/Cc).

Klicken Sie auf die Schaltfläche Speichern, um die Einstellungen zu speichern.

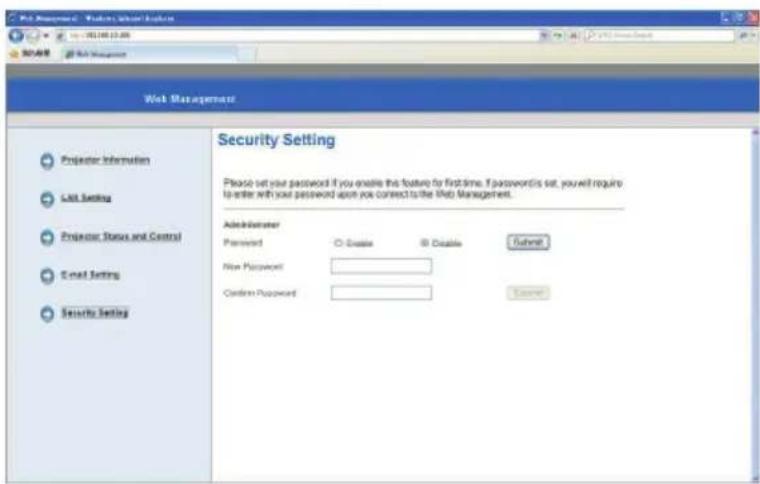

Seite Sicherheitseinstellungen

Kontaktieren Sie das Servicezentrum, wenn Sie das Administratorkennwort vergessen haben.

Seite Anmeldung

Web Management Welcome to Web Management. Administrator Password: Login Projector Information Projector Name: 021211 IP Address: 192.189.0.100

- Administratorkennwort: Geben Sie das Administratorkennwort ein und klicken Sie auf die Schaltfläche Anmelden.

Crestron

“Crestron RoomView” ist ein System, das von Crestron Electronics entwickelt wurde, um die gemeinsam über ein Netzwerk verbundenen Projektoren von einem Computer aus zu verwalten und zu kontrollieren.

Für weitere Informationen besuchen Sie bitte http://www.crestron.com & www.crestron.com/getroomview/

Anhänge

Problemlösung

Falls Probleme mit Ihrem Projektor auftreten, wenden Sie sich bitte zuerst an die nachstehenden Informationen. Falls ein Problem fortbestehen sollte, wenden Sie sich bitte an Ihren örtlichen Verkäufer oder ein Kundencenter.

Bildprobleme

Es wird kein Bild angezeigt

Überprüfen Sie, ob alle Kabel und Stromverbindungen korrekt und sicher angeschlossen sind (siehe Abschnitt „Installation“).
▶ Stellen Sie sicher, dass die Steckerstifte nicht verbogen oder abgebrochen sind.
Überprüfen Sie, ob die Projektionslampe richtig installiert ist.
▶ Vergewissern Sie sich davon, dass die „Leer“-Funktion deaktiviert ist.

? Bild teilweise, rollend oder falsch angezeigt

Drücken Sie auf „Autom. Sync.“ auf der Fernbedienung.

• Bei Verwendung eines PCs:

Für Windows 95, 98, 2000, XP, Windows 7: -

Öffnen Sie „Arbeitsplatz“, anschließend den „Systemsteuerung“-1. Ordner; doppelklicken Sie auf das „Anzeige“-Symbol.

Wählen Sie die „Einstellungen“-Registerkarte.2.

Stellen Sie sicher, dass die Anzeigewauflösung 1080p oder weni-3. ger beträgt.

Klicken Sie auf „Erweiterte Eigenschaften“.4.

Für Windows Vista: -

Öffnen Sie vom Symbol „Arbeitsplatz“ den Ordner „Systemsteue-1. rung“ und klicken Sie doppelt auf „Darstellung und Anpassung“.

Wählen Sie „Anpassung“.2.

Klicken Sie auf „Bildschirmauflösung anpassen“ zur Anzeige der 3. „Bildschirmeinstellungen“. Klicken Sie auf „Erweiterte Einstellungen“.

- Falls der Projektor weiterhin nicht das ganze Bild anzeigt, muss auch die Einstellung des verwendeten Monitors geändert werden. Folgen Sie hierzu den nachstehenden Schritten.

Wählen Sie unter der „Monitor“-Registerkarte „Ändern“.1.

Klicken Sie auf „Alle Hardwarekomponenten dieser Geräteklas-2. se“. Wählen Sie im Feld „Hersteller“ die Option „Standardmonitortypen“ und dann die benötigte Auflösung aus dem Feld „Modelle“ aus.

Stellen Sie sicher, dass die Anzeigewauflösung des Montiors 3.1080p oder weniger beträgt.

• Bei Verwendung eines Notebooks:

Führen Sie zuerst die oben beschriebenen Schritte zur Anpassung - der Auflösung des Computers aus.

Wechseln Sie durch die Ausgabeeinstellungen. Zum Beispiel: - [Fn]+[F4]

Notebook Marke Funktionstasten
Acer [Fn]+[F5]
Asus [Fn]+[F8]
Dell [Fn]+[F8]
Gateway [Fn]+[F4]
IBM/Lenovo [Fn]+[F7]
HP/Compaq [Fn]+[F4]
NEC [Fn]+[F3]
Toshiba [Fn]+[F5]
Mac Apple	Systemeinstellungen -> Anzeige -> Einrichtung -> Spiegelanzeige

- Wenn Sie Probleme bei der Änderung der Auflösung haben oder das Bild am Monitor hängen bleibt, sollten Sie alle Geräte inklusive des Projektors neu starten.

Der Bildschirm des Notebooks oder PowerBook-Computers zeigt die Präsentation nicht an

Manche Notebook-PCs deaktivieren ihren eigenen Bildschirm, wenn ein zweites Anzeigegerät angeschlossen ist. Jedes Gerät muss anders reaktiviert werden. Weitere Informationen entnehmen Sie bitte der Bedienungsanleitung Ihres Computers.

Das Bild ist instabil oder flimmert

Stellen Sie die „Phase“ richtig ein. Weitere Informationen erhalten Sie im Abschnitt „Bildschirm“.
- Ändern Sie auf Ihrem Computer die Farbeinstellung für den Monitor.

Das Bild hat einen senkrechten flimmernden Streifen

▶ Verwenden Sie "Takt" zum Vornehmen einer Einstellung. Lesen Sie den Abschnitt "Bildschirm" für weitere Informationen.
Überprüfen Sie den Anzeigemodus der Grafikkarte und ändern ihn gegebenenfalls in einen mit diesem Projektor kompatiblen Modus.

Das Bild ist nicht fokussiert

Stellen Sie die Bildschärfe über den „Fokusring“ des Projektors ein.
Achten Sie darauf, dass sich die Leinwand in der richtigen Entfernung zum Projektor befindet. Siehe Seite 16.

Das Bild ist bei einer 16:9 DVD-Wiedergabe zu langgestreckt

Wenn Sie eine anamorphe DVD oder 16:9 DVD wiedergeben, wird der Projektor das beste Bild im 16:9 Format auf der Projektorseite wiedergeben.

Wenn Sie einen DVD-Titel im 4:3-Format wiedergeben, ändern Sie bitte über das OSD-Menü des Projektors das Format in 4:3.
Wenn das Bild weiterhin gestreckt ist, müssen Sie auf Ihrem DVD Player zusätzlich das Anzeigeformat auf das 16:9 (Breit) Seitenverhältnis einstellen.

Bild zu klein oder zu groß

Rücken Sie den Projektor näher an die Leinwand oder weiter von der Leinwand weg.
Drücken Sie auf der Fernbedienung oder auf dem Bedienfeld auf „Menü“. Gehen Sie zu „Bildschirm“ --> „Bildseitenformat“ und versuchen Sie die verschiedenen Einstellungen.

Bild hat geneigte Seiten:

• Ändern Sie möglichst die Position des Projektors so, dass dieser mittig und leicht unterhalb der Projektionsfläche steht.
  ▶ Verwenden Sie „Bildschirm“ --> „V. Trapez“ aus dem OSD zum Vornehmen einer Einstellung.

Bild ist invertiert

Wählen Sie „Bildschirm“ --> „Deckenmontage“ im OSD-Menü und ändern Sie die Projektionsrichtung.

Projektor Probleme

? Der Projektor reagiert nicht mehr auf alle Steuerungen

Schalten Sie, wenn möglich, den Projektor aus, ziehen das Netzkabel ▶ heraus und warten für mindestens 20 Sekunden, bevor Sie das Netzkabel wieder anschließen.

? Die Lampe erlischt oder macht einen Knall

Wenn das Ende der Lampenlebensdauer erreicht ist, erlischt die Lampe mit einem lauten Knallgeräusch. In diesem Fall lässt sich das Gerät nicht mehr einschalten, bis das Lampenmodul ausgewechselt ist. Folgen Sie den Anweisungen im Abschnitt „Auswechseln der Lampe“ auf Seite 53, um die Lampe auszuwechseln.

Probleme mit der Fernbedienung

? Wenn die Remote Fernbedienung nicht funktioniert

Achten Sie darauf, dass die Fernbedienung sowohl horizontal als auch ▶ vertikal mit einem Winkel von ±30° auf den IR-Empfänger am Gerät zeigt, wenn Sie die Fernbedienung verwenden.

Achten Sie darauf, dass sich keine Hindernisse zwischen der Fernbedienung und dem Projektor befinden. Achten Sie darauf, dass die Fernbedienung nicht weiter als 7 m (±0°) von dem Projektor entfernt ist.

Achten Sie darauf, dass die Batterien richtig eingelegt sind.

Wechseln Sie die Batterien aus, wenn sie aufgebraucht sind.

Tonprobleme

? Kein Ton vom Projektor

Wenn Sie eine externe Quelle abspielen, stellen Sie sicher, dass ein Audiokabel zwischen dem Quellgerät und dem Audioeingang des Projektors angeschlossen ist.

Bitte stellen Sie sicher, dass die externen Lautsprecher angeschlossen sind.

Stellen Sie sicher, dass die Lautstärke nicht auf Minimum gestellt ist.

Stellen Sie sicher, dass die „Lautstärke --> Stumm“ Funktion auf „Aus“ gestellt ist.

3D-Probleme

? Verschwommenes Doppelbild

Wählen Sie „3D“ --> „3D“ aus dem OSD und wählen Sie „Aus“, um zu vermeiden, dass ein normales 2D-Bild ein verschwommenes Doppelbild ist.

Zwei Bilder, Side-by-Side (Half) Format

Wählen Sie „3D“ --> „3D Format“ aus dem OSD und wählen Sie „Side-by-Side (Half)“ für ein HDMI 1.4a 3D Eingangssignal. Das 3D-Format wird nur von auf Seite 52 beschriebenen Timings unterstützt.

Bild zeigt kein 3D an

Prüfen Sie, ob die Batterie der 3D-Brille leer ist.

Prüfen Sie, ob die 3D-Brille eingeschaltet ist.

Wählen Sie „3D“ --> „3D Format“ aus dem OSD und wählen Sie „Side-by-Side (Half)“ für ein HDMI 1.4a 3D Eingangssignal. Das 3D-Format wird nur von auf Seite 52 beschriebenen Timings unterstützt.

Bildschirmmeldungen

Ausschalten Bestätigung •

Ausschalten? Stromschalter erneut drücken.

Gebläse gesperrt Fehler •

Warnung! GEBLÄSE GESPERRT Der Projektor wird automatisch ausgeschaltet.

Kein Signal •

Außer Anzeigebereich •

Zu hohe Temperatur •

Warnung! TEMPERATUR ZU HOCH Bitte: 1. Prüfen Sie, ob die Belüftungsöffnungen blockiert sind. 2. Stellen Sie sicher, dass die Umgebungstemperatur unter 40 °C liegt.

Kompatible Modi

VGA Analog •

PC-Signal -

Modi Auflösung V. Frequenz [Hz] H. Frequenz [Hz]
VGA	640 x 480 60 31,5
	640 x 480 67 35,0
	640 x 480 72 37,9
	640 x 480 75 37,5
	640 x 480 85 43,3
	640 x 480 120 61,9
IBM 720x400 70 31,5
SVGA	800 x 600 56 35,1
	800 x 600 60 37,9
	800 x 600 72 48,1
	800 x 600 75 46,9
	800 x 600 85 53,7
	800 x 600 120 77,4
Apple, MAC II	832x624 75 49,1
XGA	1024 x 768 60 48,4
	1024 x 768 70 56,5
	1024 x 768 75 60,0
	1024 x 768 85 68,7
	1024 x 768 120 99,0
Apple, MAC II	1152 x 870 75 68,7
SXGA	1280 x 1024 60 64,0
	1280 x 1024 72 77,0
	1280 x 1024 75 80,0
QuadVGA	1280 x 960 60 60,0
	1280 x 960 75 75,2
SXGA+	1400 x 1050 60 65,3
UXGA	1600 x 1200 60 75,0

Erweitertes Breitbild Timing -

ModiAuflösung V. Frequenz [Hz] H. Frequenz [Hz]
WXGA	1280 x 720 60 44,8
	1280 x 800 60 49,6
	1366 x 768 60 47,7
	1440 x 900 60 59,9
WSXGA+ 1680 x 1050 60 65,3

Component Signal -

ModiAuflösung V. Frequenz [Hz] H. Frequenz [Hz]
480i 720 x 480 (1440 x 480) 59,94(29,97)		15,7
576i 720 x 576 (1440 x 576)		50(25)	15,6
480p	720 x 480	59,94	31,5
576p	720 x 576	50	31,3
720p	1280 x 720	60	45,0
720p	1280 x 720	50	37,5
1080i	1920 x 1080	60(30)	33,8
1080i	1920 x 1080	50(25)	28,1
1080p	1920 x 1080 23,98/24 27,0
1080p	1920 x 1080	60	67,5
1080p	1920 x 1080	50	56,3

HDMI Digital •

PC-Signal -

ModiAuflösung V. Frequenz [Hz] H. Frequenz [Hz]
VGA	640 x 480 60 31,5
	640 x 480 67 35,0
	640 x 480 72 37,9
	640 x 480 75 37,5
	640 x 480 85 43,3
	640 x 480 120 61,9
IBM 720x400 70 31,5
SVGA	800 x 600 56 35,1
	800 x 600 60 37,9
	800 x 600 72 48,1
	800 x 600 75 46,9
	800 x 600 85 53,7
	800 x 600 120 77,4
Apple, MAC II 832x624 75 49,1
XGA	1024 x 768 60 48,4
	1024 x 768 70 56,5
	1024 x 768 75 60,0
	1024 x 768 85 68,7
	1024 x 768 120 99,0
Apple, MAC II 1152 x 870 75 68,7
SXGA	1280 x 1024 60 64,0
	1280 x 1024 72 77,0
	1280 x 1024 75 80,0
QuadVGA	1280 x 960 60 60,0
	1280 x 960 75 75,2
SXGA+	1400 x 1050 60 65,3
UXGA	1600 x 1200 60 75,0

Erweitertes Breitbild Timing -

ModiAuflösung V. Frequenz [Hz] H. Frequenz [Hz]
WXGA	1280 x 720 60 44,8
	1280 x 800 60 49,6
	1366 x 768 60 47,7
	1440 x 900 60 59,9
WSXGA+ 1680 x 1050 60 65,3

Videosignal -

ModiAuflösung V. Frequenz [Hz] H. Frequenz [Hz]
480p 640 x 480 59,94/60		31,5
480i	720 x 480 (1440 x 480)	59,94(29,97)	15,7
576i	720 x 576 (1440 x 576)	50(25)	15,6
480p 720 x 480	59,94	31,5
576p 720 x 576	50	31,3
720p	1280 x 720	60	45,0
720p	1280 x 720	50	37,5
1080i	1920 x 1080	60(30)	33,8
1080i	1920 x 1080	50(25)	28,1
1080p	1920 x 1080	23,98/24	27,0
1080p	1920 x 1080	60	67,5
1080p	1920 x 1080	50	56,3

• HDMI 1.4a 3D Timing- Videosignal

Modi	Auflösung	V. Frequenz [Hz]	H. Frequenz [Hz]
Frame Packing	720p 50	31,5
	720p	59,94/60 15,7
	1080p	23,98/24	15,6
Side-by-Side (Half)	1080i	50	31,5
	1080i	59,94/60 31,3
Top and Bottom	720p 50	45,0
	720p	59,94/60 37,5
	1080p	23,98/24	33,8

Austausch der Lampe

Der Projektor erkennt die Betriebsdauer der Lampe automatisch. Wenn sich die Betriebsdauer dem Ende nähert, wird eine Warnmeldung ausgegeben.

Warnung!Lampe Lampe nähert sich dem Ende ihrer Lebensdauer Austausch empfohlen!

Wenn Sie diese Meldung sehen, wenden Sie sich bitte baldmöglichst an Ihren Händler oder das nächste Kundendienstzentrum, um die Lampe auszuwechseln. Stellen Sie sicher, dass sich der Projektor mindestens 60 Minuten lang abgekühlt hat, bevor Sie die Lampe auswechseln.

Die Schrauben an der Lampenabdeckung und der Lampe können nicht entfernt werden.

Der Projektor lässt sich nicht einschalten, solange die Lampenabdeckung nicht aufgesetzt wurde.

Berühren Sie nicht die Glasfläche der Lampe. Dies könnte zu einem Zerbrechen der Lampe führen. Verwenden Sie ein trockenes Tuch, wenn das Lampenmodul versehentlich berührt wurde.

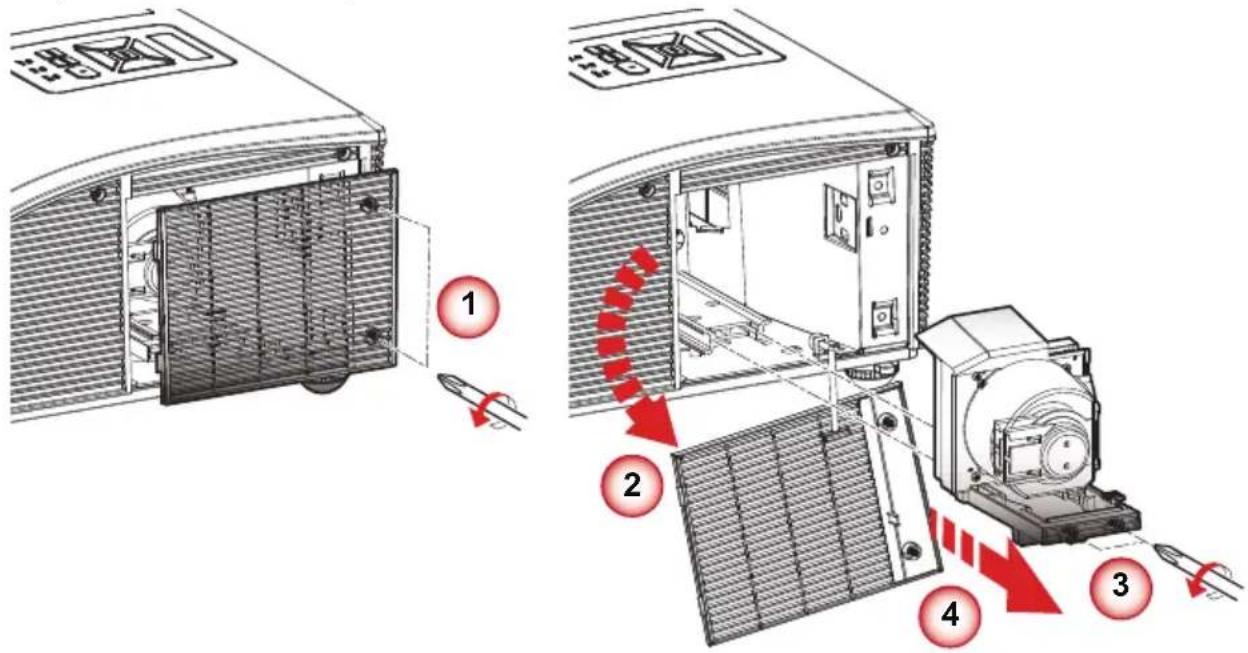

So wechseln Sie die Lampe aus:

1. Schalten Sie den Projektor aus, indem Sie die Taste 🔊 drücken.
2. Lassen Sie den Projektor mindestens 60 Minuten lang abkühlen.
3. Trennen Sie das Stromkabel ab.
4. Lösen Sie die beiden Schrauben an der Abdeckung.①
5. Nehmen Sie die Abdeckung nach oben hin ab. ^2
6. Lösen Sie die zwei Schrauben am Lampenmodul. 3
7. Ziehen Sie den Lampengriff hoch und entfernen Sie das Lampenmodul langsam und vorsichtig. 4

Gehen Sie in umgekehrter Reihenfolge vor, um das neue Lampenmodul einzusetzen.

1. Schalten Sie den Projektor ein und verwenden Sie „Lampe zurücksetzen“, nachdem das Lampenmodul ausgetauscht wurde.

Austausch und Reinigung des optionalen Staubfilters

Wir empfehlen, den Staubfilter nach jeweils 500 Stunden Nutzung zu reinigen. Reinigen Sie ihn öfter, wenn der Projektor in einer staubigen Umgebung verwendet wird.

Warnung! Staubfilter Nutzungsdauer des Staubfilters überschritten. Staubfilter für bessere Leistung bitte reinigen.

Wenn diese Meldung angezeigt wird, folgen Sie bitte den nachstehenden Schritten zur Reinigung:

Reinigung: 2 1

In staubigen Bereichen sollte der optionale Staubfilter verwendet werden.
■ Wenn der Staubfilter installiert ist, wird eine richtige Wartung ein Überhitzen und daraus resultierende Schäden des Projektors vermeiden.

Reinigung des Staubfilters:

1. Schalten Sie den Projektor aus, indem Sie die Taste „“ drücken.
2. Trennen Sie das Stromkabel ab.
3. Ziehen Sie den Hebel in Richtung des Pfeils.
4. Entfernen Sie den Staubfilter langsam und vorsichtig.
5. Reinigen oder tauschen Sie den Filter aus. 2

Um den Staubfilter zu installieren, kehren Sie die vorherigen Schritte um.

1. Schalten Sie den Projektor ein und verwenden Sie „Staubfilter zurücksetzen“, nachdem der Staubfilter ausgetauscht wurde.

Deckenmontage

Aufhängevorrichtungen müssen von einem qualifizierten Fachmann installiert werden. Beachten Sie bitte die Bedienungsanleitung der Aufhängevorrichtung!

Wenn Sie ein Deckenmontageset eines Drittanbieters verwenden möchten, stellen Sie bitte sicher, dass die zur Befestigung verwendeten Schrauben den folgenden Spezifikationen entsprechen:

Schrauben-Type: M4x4, Durchmesser: 4 mm, Länge: 11 mm“

Bitte beachten Sie, dass Schäden aufgrund unsachgemäßer Installation die Garantie nichtig werden lässt.

357.00 85.50 74.75 151.30 112.50 367.00 137.49 Objektivmitte

Einheit: mm

Technische Daten

Projektionssystem DLP	®
Auflösung WXGA (1280x800) XGA (1024x768)
Computerkompatibilität IBM PC und kompatible Geräte, Apple Macintosh, iMac und VESA Norm: SXGA, XGA, SVGA, VGA, WXGA, UXGA
Videokompatibilität NTSC (3.58/4.43), PAL (B/D/G/H/I/M/N), SECAM (B/D/G/K/K1/L), HDTV (720p, 1080i, 1080p), SDTV (480i, 480p, 576i, 576p)
Seitenverhältnis Auto, 4:3, 16:9, 16:10
Anzeigbare Farben 1,07 Milliarden Farben
Projektionsobjektiv F# 2.6
Projektionsschirmgröße 80,2" - 96,6" (Diagonale) 68" - 81,9" (Diagonale)
Max. Fokus Bildschirmgröße 70" - 100" (Diagonale) 60" - 90" (Diagonale)
Projektionsentfernung 517 mm - 759 mm (±10 mm) 522 mm - 802 mm (±10 mm)
Projektionsverhältnis 0,35	0,43
Horizontale Abtastrate	30 k - 100 kHz
Vertikale Aktualisierungsabtastrate	50 - 120 Hz
Trapezkorrektur	±15 Grad
Gewicht	8 Kg (17,64 lbs)
Abmessungen (B x T x H)	357 (B) x 367 (T) x 135 (H) mm (exklusive Fuß)357 (B) x 367 (T) x 231 (H) mm (exklusive Spiegel)
Stromversorgung	AC 100 - 240 V, 50 - 60 Hz
Stromverbrauch	Normaler Modus: 350W ± 10% @ 110Vac (Heller Modus @ voller Leistung)ECO Modus: 290W ±10% @ 110Vac (Videomodus @ Eco Leistung)Standby < 0.5 W
Betriebstemperatur 5°C bis 40°C / 41°F bis 104°F

Standardlieferumfang Stromkabel x 1

• VGA-Kabel x 1
• Fernbedienung x 1
• CR2025 x 1
  • Benutzerhandbuch (DVD) x 1

Änderungen an Design und Technischen Daten ohne vorherige Nachricht vorbehalten.
