Produkttyp	DLP-Projektor
Marke	Optoma
Modell	EW400
Native Auflösung	WXGA (1280 x 800)
Helligkeit	4000 ANSI-Lumen
Kontrastverhältnis	20000:1
Lampenlebensdauer	4000 Stunden (Normalmodus), 10000 Stunden (Eco-Modus)
Trapezkorrektur	Vertikal und horizontal (±30°)
Zoom	1.2x manuell
Eingebauter Lautsprecher	10 Watt mono
Anschlüsse	HDMI 1.4a, VGA, USB-A, RS232, Audioeingang 3.5 mm
Stromversorgung	100-240 V AC, 50/60 Hz
Stromverbrauch	350 W (Normalmodus), 280 W (Eco-Modus)
Abmessungen (B x T x H)	315 x 224 x 110 mm
Gewicht	2,9 kg
Wartung und Reinigung	Reinigen Sie den Luftfilter alle 500 Betriebsstunden
Sicherheit	Kensington-Schloss, Einschaltpasswort
Ersatzteile und Reparierbarkeit	Ersatzlampe erhältlich (Referenz Optoma SP.90E01GC01)
Allgemeine Informationen	Herstellergarantie 2 Jahre, Teile und Arbeit

Häufig gestellte Fragen - EW400 OPTOMA

Was ist die native Auflösung des Optoma EW400 Projektors?

Die native Auflösung ist WXGA (1280 x 800), ideal für Präsentationen und HD-Inhalte.

Wie schließe ich ein HDMI-Gerät an den Projektor an?

Verwenden Sie ein Standard-HDMI-Kabel und schließen Sie es an den HDMI 1.4a-Anschluss auf der Rückseite des Projektors an.

Was ist der minimale Projektionsabstand?

Mit dem 1,2-fachen Zoom und dem Standardobjektiv beträgt der minimale Abstand etwa 1,5 m für ein 60-Zoll-Bild.

Wie tausche ich die Lampe des Projektors aus?

Schalten Sie den Projektor aus, ziehen Sie den Netzstecker, warten Sie, bis er abgekühlt ist, und öffnen Sie dann das Lampenfach, indem Sie die Schrauben lösen. Ersetzen Sie die alte Lampe durch eine neue (Ref. SP.90E01GC01).

Unterstützt der Projektor 3D?

Ja, der Projektor unterstützt 3D DLP-Link über HDMI, erfordert kompatible aktive 3D-Brillen.

Wie reinige ich den Luftfilter?

Entfernen Sie den Filter an der Seite des Projektors und reinigen Sie ihn mit einem Staubsauger oder mit Seifenwasser. Setzen Sie ihn nach dem Trocknen wieder ein.

Was ist der maximale Stromverbrauch?

Der maximale Verbrauch beträgt 350 W im Normalmodus und 280 W im Eco-Modus.

Kann ich den Projektor ohne Leinwand verwenden?

Ja, Sie können auf eine weiße Wand oder eine helle Oberfläche projizieren, aber eine Projektionsleinwand verbessert die Bildqualität.

Wie stelle ich die Trapezkorrektur ein?

Verwenden Sie die Tasten für die Trapezkorrektur auf der Fernbedienung oder im Menü Anzeige, um das Bild horizontal und vertikal auszurichten.

Verfügt der Projektor über einen Audioausgang?

Ja, er verfügt über einen 3,5 mm-Audioausgang zum Anschluss externer Lautsprecher, zusätzlich zum integrierten 10-W-Lautsprecher.

BEDIENUNGSANLEITUNG EW400 OPTOMA

Inhaltsverzeichnis 1

Benutzungshinweise ......2

Sicherheitshinweise 2

Vorsichtsmaßnahmen ....3

Warnhinweise für Augen 5

Produktmerkmale 5

Einführung 6

Lieferumfang 6

Produktübersicht 7

Projektor 7

Bedienfeld 8

Ein- und Ausgänge 9

Fernbedienung 10

Installation 11

Anschluss des Projektors ......11

Verbinden mit dem Computer/Notebook 11

Verbinden mit Videoquellen .... 12

Ein-/Ausschalten des Projektors .....13

Einschalten des Projektors ...... 13

Ausschalten des Projektors .... 14

Warnanzeige 14

Einstellen des Projektionsbildes .....15

Einstellen der Höhe des Projektionsbildes 15

Einstellen des Zoom/Fokus 16

Einstellen der Bildgröße 16

Bedienung ......18

Bedienfeld und Fernbedienung .....18

Bedienfeld 18

Fernbedienung 19

OSD-Menüs 24

Bedienung 24

Menübaum 25

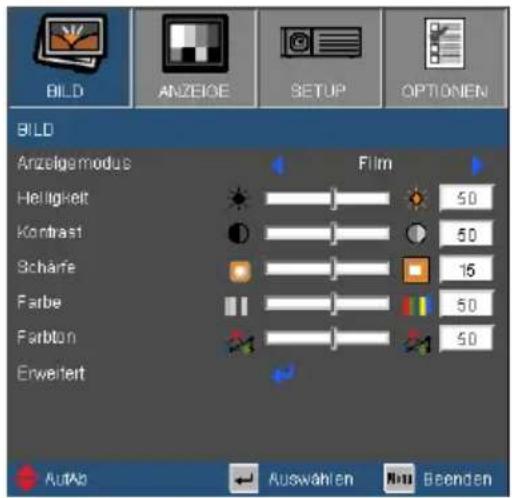

BILD 27

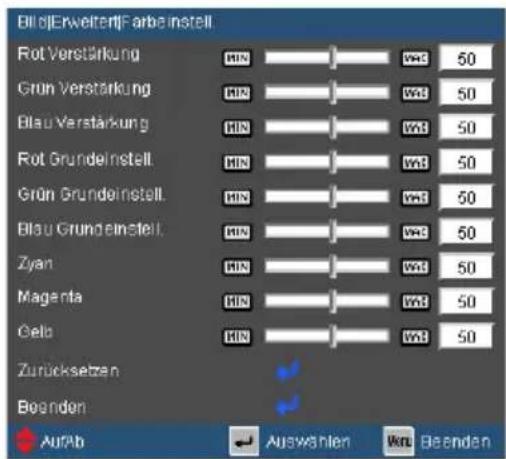

BILD | Erweitert 29

ANZEIGE 31

ANZEIGE | Drei Dimensionen .....34

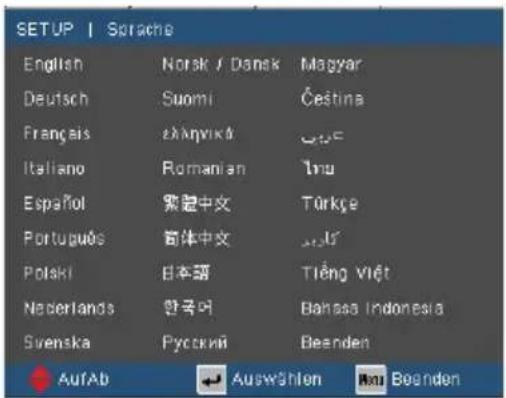

SETUP 35

EINSTL. | Signal (RGB) 37

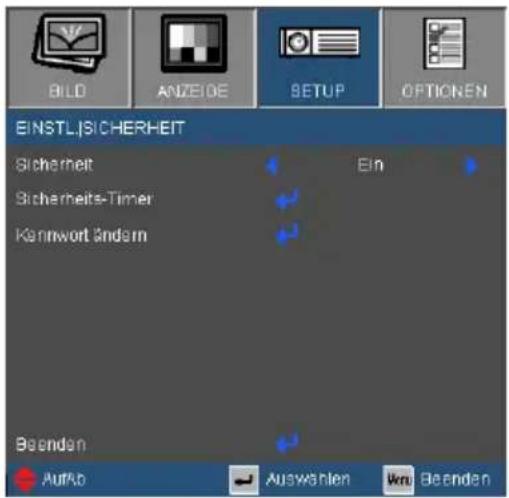

EINSTL. | Sicherheit ...... 38

EINSTL. | Erweitert 40

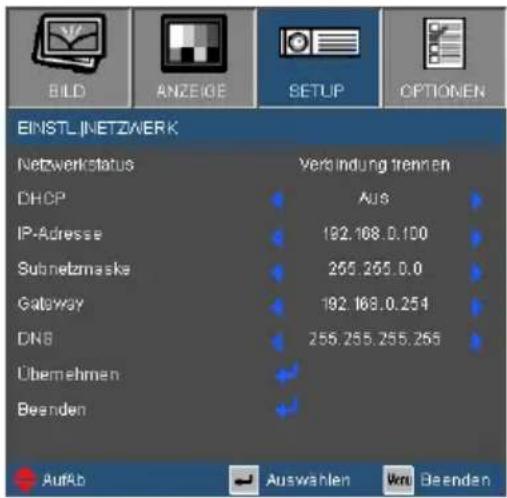

EINSTL. | Netzwerk 41

Optionen 46

OPTIONEN | Erweitert 47

OPTIONEN | LAMPENEINSTL. ..... 48

Netzwerk-Anwendungssystem

Einführung 49

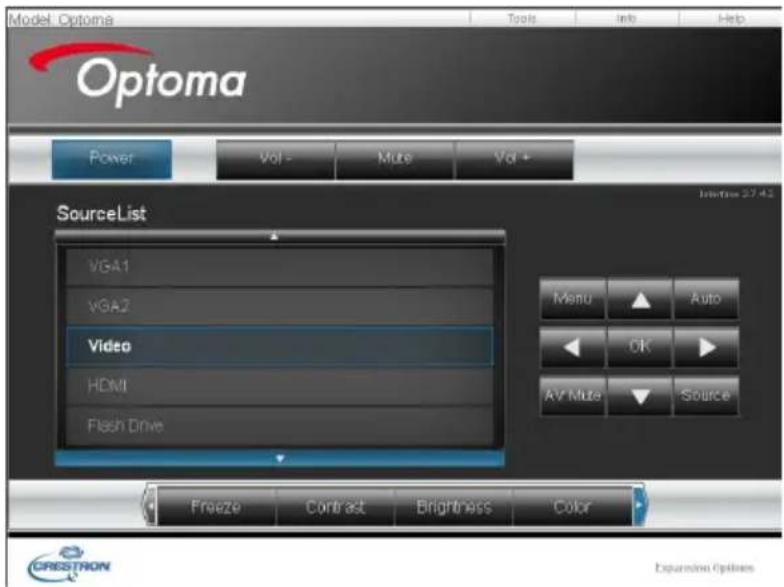

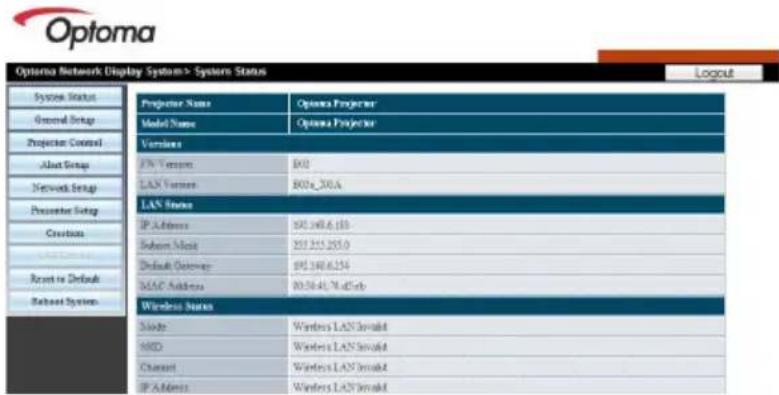

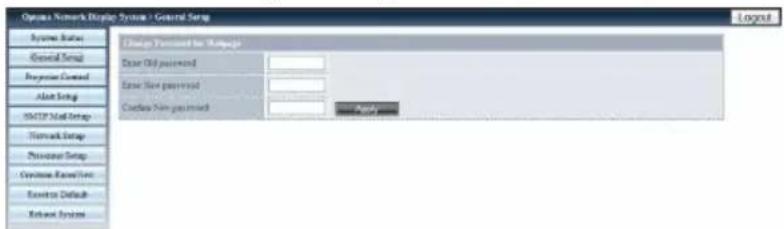

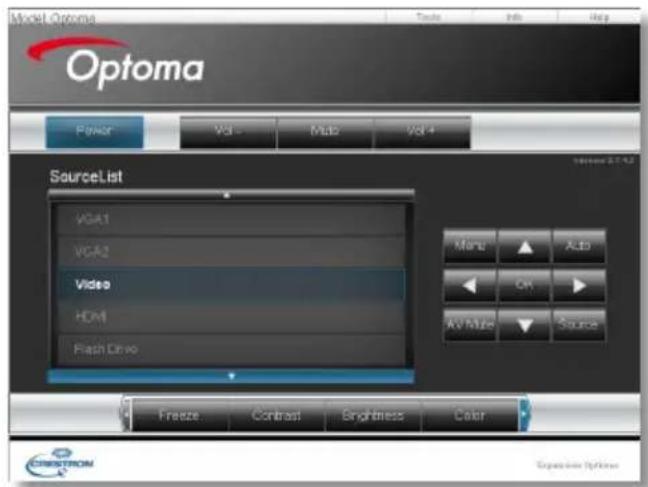

Web Administration verwenden ..... 49

Verwendung der Multimedia Kartenleser-Anwendung .... 56

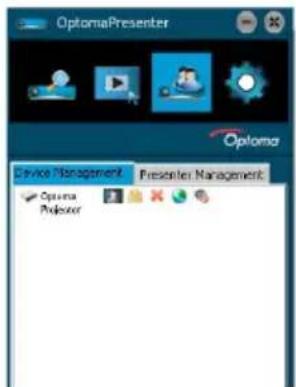

Das Optoma Presenter System verwenden 59

Anhänge 64

Problemlösung 64

Auswechseln der Lampe ......69

Kompatible Modi 71

Computerkompatibilität 71

Videokompatibilität 73

Liste mit RS232-Befehlen und

Protokollfunktionen 74

RS232-Polzuordnung 74

RS232-Protokollfunktionsliste 75

Wandmontage Einlegen....79

Optoma weltweite Niederlassungen ..80

Bestimmungen und

Sicherheitshinweise 82

Sicherheitshinweise

Das Blitzzeichen mit einem Pfeil am Ende in einem gleichseitigen Dreieck warnt vor nicht isolierter gefährlicher Spannung innerhalb des Produkts. Diese Spannung kann elektrische Schläge verursachen.

Das Ausrufezeichen in einem gleichseitigen Dreieck soll Sie auf wichtige Bedienungs- und Wartungsanweisungen in dem dem Gerät beigelegten Dokument hinweisen.

WARNUNG: SETZEN SIE DAS PRODUKT ZUR VERMEIDUNG VON BRAND UND STROMSCHLAG WEDER REGEN NOCH FEUCHTIGKEIT AUS. INNERHALB DES GEHÄUSES BEFINDEN SICH GEFÄHRLICHE HOCHSPANNUNGSTEILE. ÖFFNEN SIE DAS GEHÄUSE NICHT. ÜBERLASSEN SIE REPARATUREN STETS EINEM QUALIFIZIERTEN FACHMANN.

Emissionsgrenzwerte, Klasse B

Dieses Digitalgerät der Klasse B erfüllt alle Anforderungen der kanadischen Bestimmungen für Interferenzen verursachende Geräte.

Wichtige Sicherheitshinweise

1. Blockieren Sie keine Belüftungsöffnungen. Um einen zuverlässigen Betrieb des Projektors sicherzustellen und den Projektor vor Überhitzung zu schützen, platzieren Sie den Projektor bitte an einem ausreichend belüfteten Ort. Stellen Sie das Produkt beispielsweise nicht auf ein Bett, Sofa, einen Teppich oder eine andere ähnliche Oberfläche, da die Entlüftungsöffnungen dabei blockiert werden können.
2. Verwenden Sie den Projektor nicht in der Nähe von Wasser oder Feuchtigkeit. Setzen Sie den Projektor weder Regen noch Feuchtigkeit aus, um einen Brand oder Stromschlag zu vermeiden.
3. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen, wie z. B. Heizkörpern, Heizungen, Öfen und sonstigen Wärmequellen (inklusive Verstärkern).
4. Reinigen Sie das Gerät nur mit einem trockenen Tuch.
5. Verwenden Sie nur die vom Hersteller angegebenen Zubehörteile/Zusatzgeräte.
6. Verwenden Sie das Gerät nicht, wenn es beschädigt oder unsachgemäß verwendet wurde. Als Beschädigung/unsachgemäße Verwendung zählt u.a. Folgendes:

Das Gerät ist heruntergefallen.
Netzkabel oder Netzstecker wurden beschädigt.
Flüssigkeiten sind auf oder in den Projektor gelangt.
☐ Der Projektor wurde Regen oder sonstiger Feuchtigkeit ausgesetzt.
☐ Dinge sind auf den Projektor gefallen oder es hat sich etwas im Inneren gelockert.

Versuchen Sie niemals den Projektor in eigener Regie zu reparieren. Durch Öffnen des Gehäuses setzen Sie sich Hochspannung und anderen Gefahren aus. Nehmen Sie vor dem Einsenden Ihres Gerätes zu Reparaturzwecken bitte Kontakt mit Optoma auf.

1. Lassen Sie keine Gegenstände oder Flüssigkeiten in das Geräteinnere eindringen. Sie können dadurch mit gefährlicher Hochspannung in Berührung kommen oder einen Kurzschluss zwischen den Teilen verursachen. Ein Brand oder Stromschlag kann die Folge sein.

2. Achten Sie auf die Sicherheitshinweise auf dem Projektorgehäuse.

3. Der Projektor darf nur von qualifiziertem Kundendienstpersonal repariert werden.

Vorsichtsmaßnahmen

Befolgen Sie alle Warnhinweise, Vorsichtsmaßnahmen und Wartungshinweise in diesem Handbuch.

■ Warnung - Blicken Sie niemals direkt in das Objektiv des Projektors, wenn die Lampe eingeschaltet ist. Das helle Licht kann Ihren Augen schaden.
■ Warnung - Der Projektor darf weder Regen noch Feuchtigkeit ausgesetzt werden, andernfalls bestehen Brand- und Stromschlaggefahr.
■ Warnung - Versuchen Sie nicht, den Projektor zu öffnen oder zu demontieren. Es besteht die Gefahr eines Stromschlags.
■ Warnung - Lassen Sie das Gerät vor dem Auswechseln der Lampe einige Zeit abkühlen. Befolgen Sie die Anweisungen auf Seite 69 - 70.
■ Warnung - Der Projektor erkennt automatisch die Lebensdauer der Lampe. Ersetzen Sie bitte umgehend die Lampe, sobald eine entsprechende Warnmeldung erscheint.
■ Warnung - Führen Sie nach dem Auswechseln der Lampe die "Lampestd. auf Null"-Funktion im "OPTIONEN | LAMPENEINSTL."-Menü aus (siehe Seite 48).
- Warnung - Lassen Sie nach dem Ausschalten des Projektors das Gebläse noch einige Minuten in Betrieb, bevor Sie die Stromverbindung trennen. Lassen Sie den Projektor mindestens 90 Sekunden lang abkühlen.
■ Warnung - Verwenden Sie die Objektivabdeckung nicht, während der Projektor in Betrieb ist.
- Warnung - Wenn das Ende der Lampenlebensdauer erreicht wird, wird die Meldung "Warnung Lampe: Lampenstandzeit überschritten." angezeigt. Wenden Sie sich zum Auswechseln der Lampe bitte schnellstmöglich an Ihren örtlichen Händler oder das nächste Kundencenter.
■ Warnung - Blicken Sie nicht direkt in den Laserpointer an der Fernbedienung; richten Sie ihn auch nicht auf die Augen einer anderen Person. Der Laserpointer kann Ihr Augenlicht dauerhaft schädigen.

Ist das Ende der Lampenlebensdauer erreicht, lässt sich der Projektor nicht mehr einschalten, bis das Lampenmodul ausgewechselt ist. Befolgen Sie zum Auswechseln der Lampe die Anweisungen im Abschnitt "Auswechseln der Lampe" auf Seite 69 - 70.

Was Sie tun sollten:

Ausschalten des Gerätes und Ziehen des Netzsteckers vor dem Reinigen.
Reinigen des Gehäuses mit einem weichen, trockenen Tuch und einem milden Reinigungsmittel.
Trennen des Gerätes vom Stromnetz, wenn es über einen längeren Zeitraum nicht benutzt wird.

Was Sie nicht tun dürfen:

Blockieren der Lüftungsöffnungen und -schlitze am Gerät.
Reinigen des Gerätes mit Hilfe von Scheuermitteln, Wachsen oder Lösungsmitteln.
Verwenden des Gerätes unter folgenden Bedingungen:
- In extrem heißer, kalter oder feuchter Umgebung.

Achten Sie darauf, dass die Raumtemperatur zwischen 5 – 40 °C liegt.
Die realtive Luftfeuchtigkeit sollte 5 – 40 °C betragen, max. 80 %, nicht-kondensierend.

• In besonders staubiger oder schmutziger Umgebung.
• In der Nähe von Geräten, die starke Magnetfelder erzeugen.
• Im direkten Sonnenlicht.

Warnhinweise für Augen

Achten Sie stets darauf, niemals direkt in das Projektorobjektiv zu schauen. Stehen Sie möglichst mit dem Rücken zu dem Strahl.
Wird der Projektor in einem Klassenzimmer verwendet, geben Sie bitte den Schülern/Studenten, die am Projektionsbild auf etwas zeigen sollen, entsprechende Sicherheitsanweisungen.
Sorgen Sie für eine möglichst geringe Umgebungshelligkeit (z. B. durch Jalousien), damit Sie mit einer geringen Lampenleistung arbeiten können.

Produktmerkmale

Monitor-Durch- schleifen wird nur für VGA1-In/ YPbPr unterstützt.

SVGA (800 x 600), native Auflösung / XGA (1024 x 768), native Auflösung/ WXGA (1280 x 800), native Auflösung

HD-kompatibel — 720p und 1080p unterstützt

VGA-Bildschirmdurchschleife (arbeitet im Standby-Modus bei > 0,5 W)

BrilliantColor ^TM -Technologie

Sicherheitssperre und Kensington-Schloss

Steuerung über RS232

Schnelle Abschaltung

Eingebaute Lautsprecher

Schnelle Fortsetzung und Öko+ Modus

Netzwerkunterstützung

USB Anzeige

Netzwerkanzeige

USB Reader

Lieferumfang

Bitte prüfen Sie die Vollständigkeit des Lieferumfangs. Falls etwas fehlen sollte, wenden Sie sich bitte an das nächste Kundencenter.

Wegen unterschiedlicher Einsatzbereiche in den einzelnen Ländern, gibt es in manchen Regionen möglicherweise anderes Zubehör.

Dokumentation:

☑ Bedienungsanleitung
Garantiekarte
Schnellstartkarte
WEEE-Karte (nur EMEA)

Produktübersicht

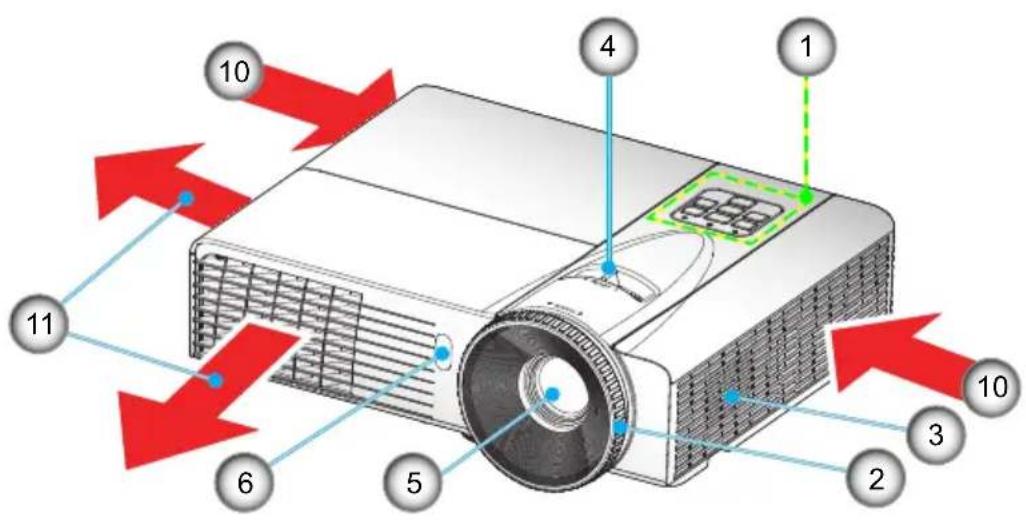

Projektor

Die Schnittstelle hängt von den technischen Daten des Modells ab.
Nicht die Einlass-/Auslassöffnungen des Projektors blockieren.

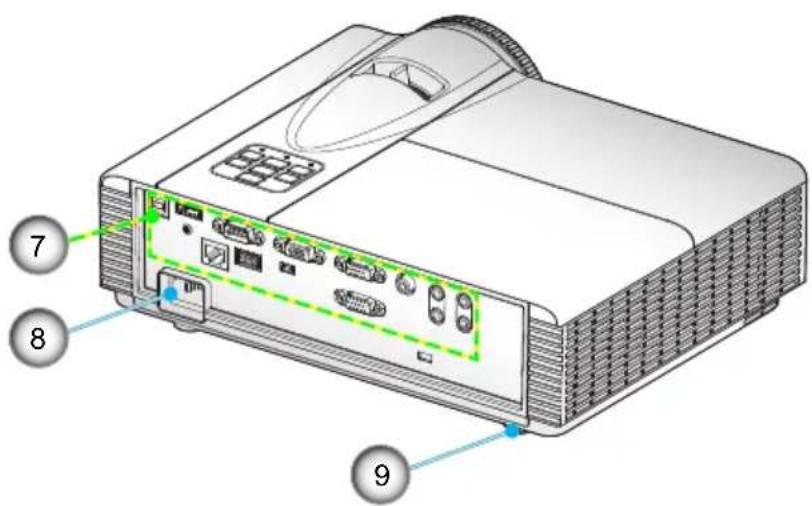

1. Bedienfeld
2. Fokusring
3. Lautsprecher
4. Zoom-Ring
5. Objektiv

6. IR-Empfänger

7. Eingangs-/Ausgangs Anschlüsse

8. Netzanschluss

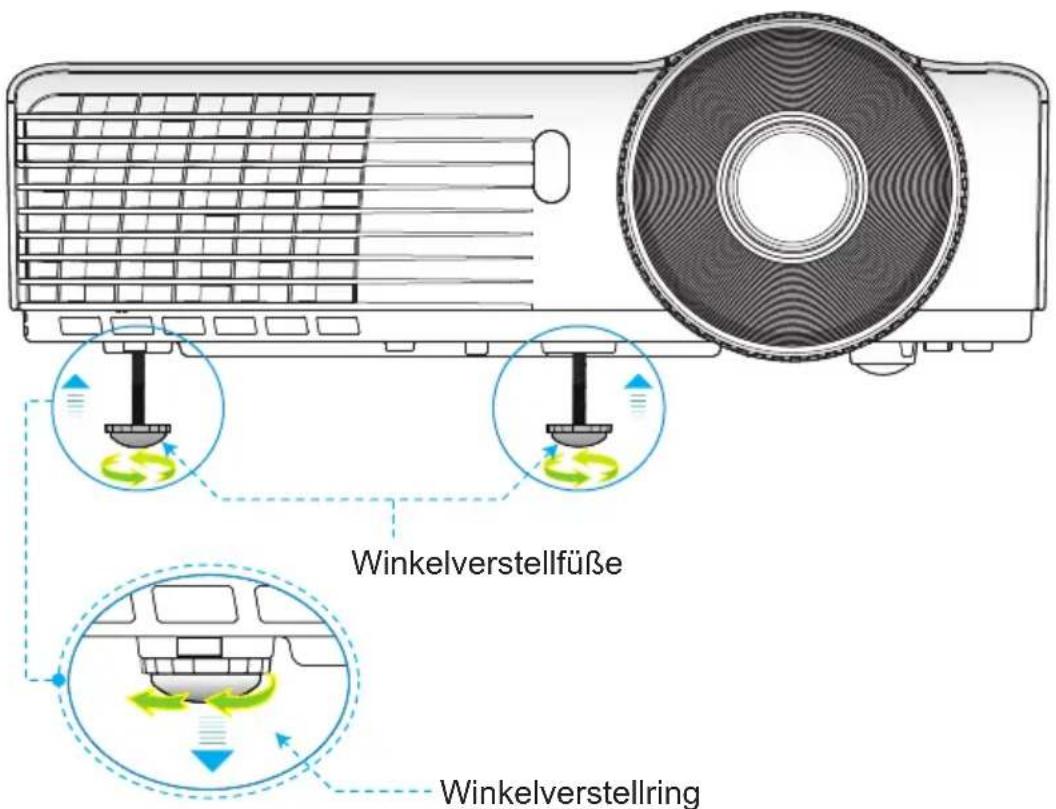

9. Winkelverstellfüße
10. Belüftung (Eingang)
11. Belüftung (Ausgang)

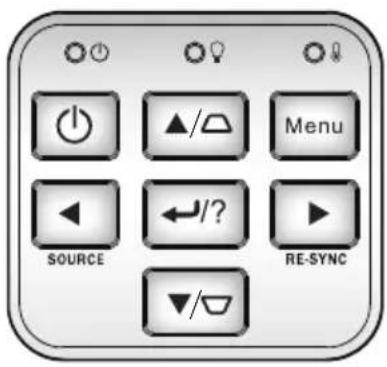

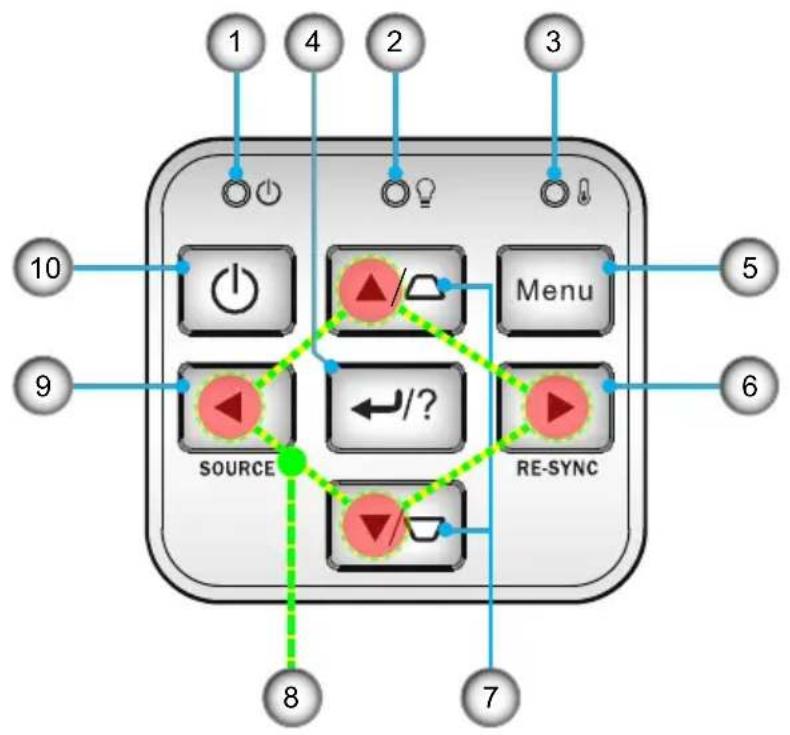

Bedienfeld

1. Netz LED
2. Lampen-LED
3. Temperatur-LED

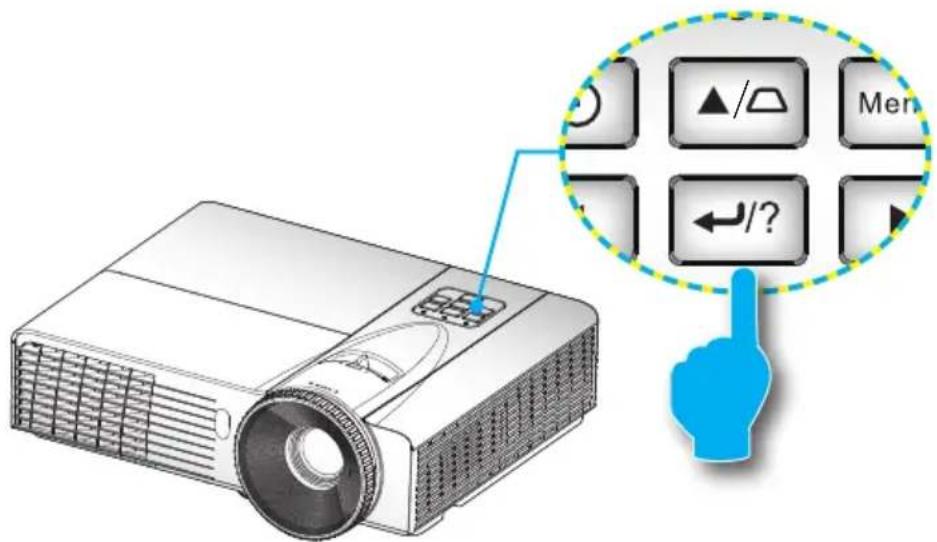

4. Eingabe/Hilfe
5. Menü
6. Neusynchronisation
7. Trapezkorrektur
8. Vier Richtungstasten
9. Quelle
10. Ein/Aus-Schalter

Ein- und Ausgänge

Die Schnittstelle hängt von den technischen Daten des Mod-ells ab.
Mini WLAN USB-Dongle, USB-Stick, Tastatur/Maus, Kamera usw. sind optionales Zubehör.

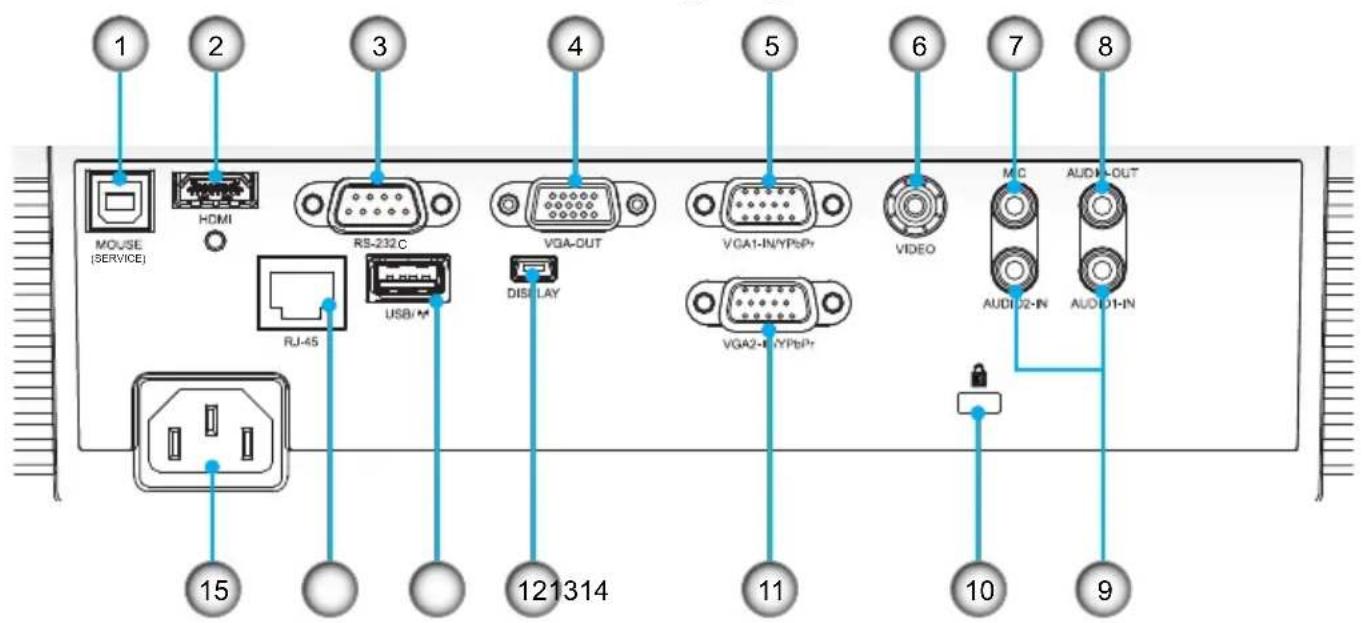

1. USB-Anschluss (Anschließen an PC zur externen Maussteuerung)
2. HDMI-Anschluss
3. RS-232-Anschluss (9-Pin DIN Typ)
4. VGA-Ausgangsanschluss (Monitor-Schleifenausgang)
5. VGA1-In-/YPbPr-Anschluss (Analoges PC-Signal/Component Video-Eingang/HDTV/ YPbPr)
6. Composite Video-Eingang
7. 3,5 mm Mikrofoneingang
8. Audioausgang (3.5 mm-Klinkenbuchse)
9. Audioeingang (3.5 mm-Klinkenbuchse)
10. Kensington™ Schloss
11. VGA2-In-/YPbPr-Anschluss (Analoges PC-Signal/Component Video-Eingang/HDTV/ YPbPr)
12. 5 Pin Mini-USB für Bildschirm
13. USB für Mini WLAN Dongle & Stick & Tastatur Maus.
14. RJ45
15. Netzanschluss

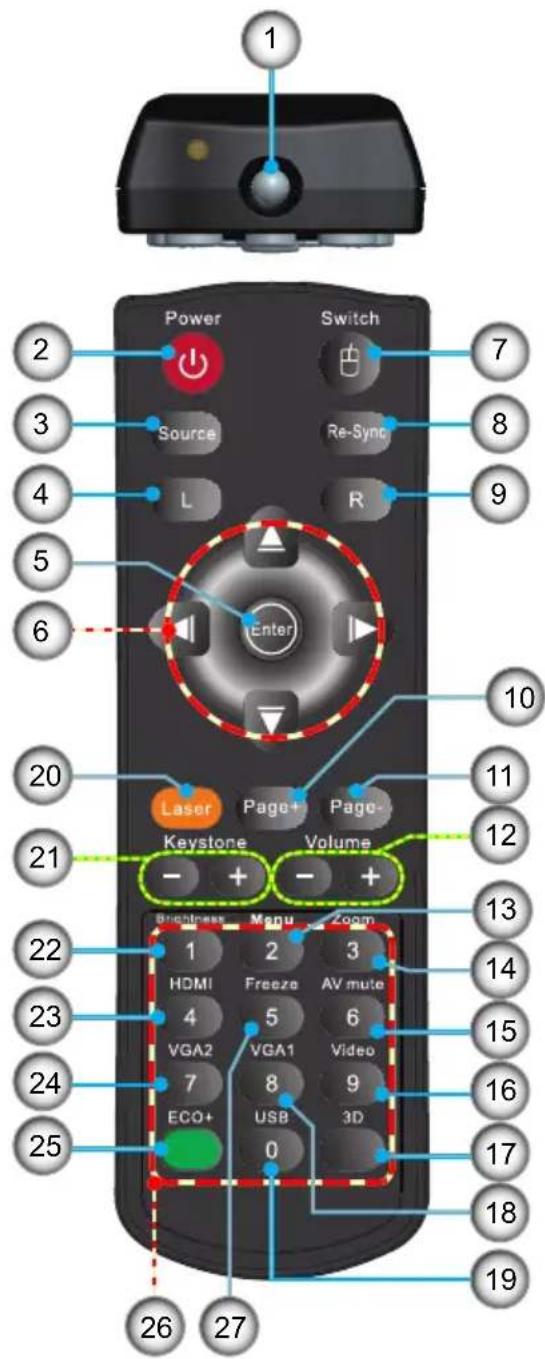

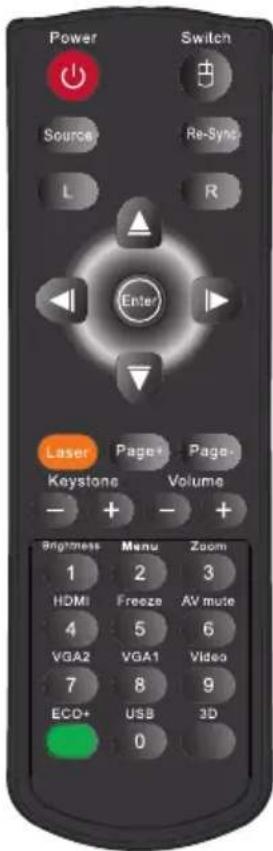

Fernbedienung

◇

Die Schnittstelle hängt von den technischen Daten des Mod- ells ab.

1. LED-Anzeige
2. Ein-/Austaste
3. Quelle
4. Linke Maustaste
5. Eingabe
6. Vierwege-Auswahltasten/Maussteuerung
7. Schalter (Mausfunktion ein/ausschalten)
8. Neusynchronisation
9. Rechte Maustaste
10. Seite Aufwärts
11. Seite Abwärts
12. Lautstärke +/-
13. Menü
14. Zoom
15. AV-Stummschaltung
16. Video
17. 3D
18. VGA1
19. USB
20. Laser Pointer
21. Trapezkorrektur +/-
22. Helligkeit
23. HDMI
24. VGA2
25. ÖKo+
26. Zifferntasten (zur Kennworteingabe)
27. Standbild

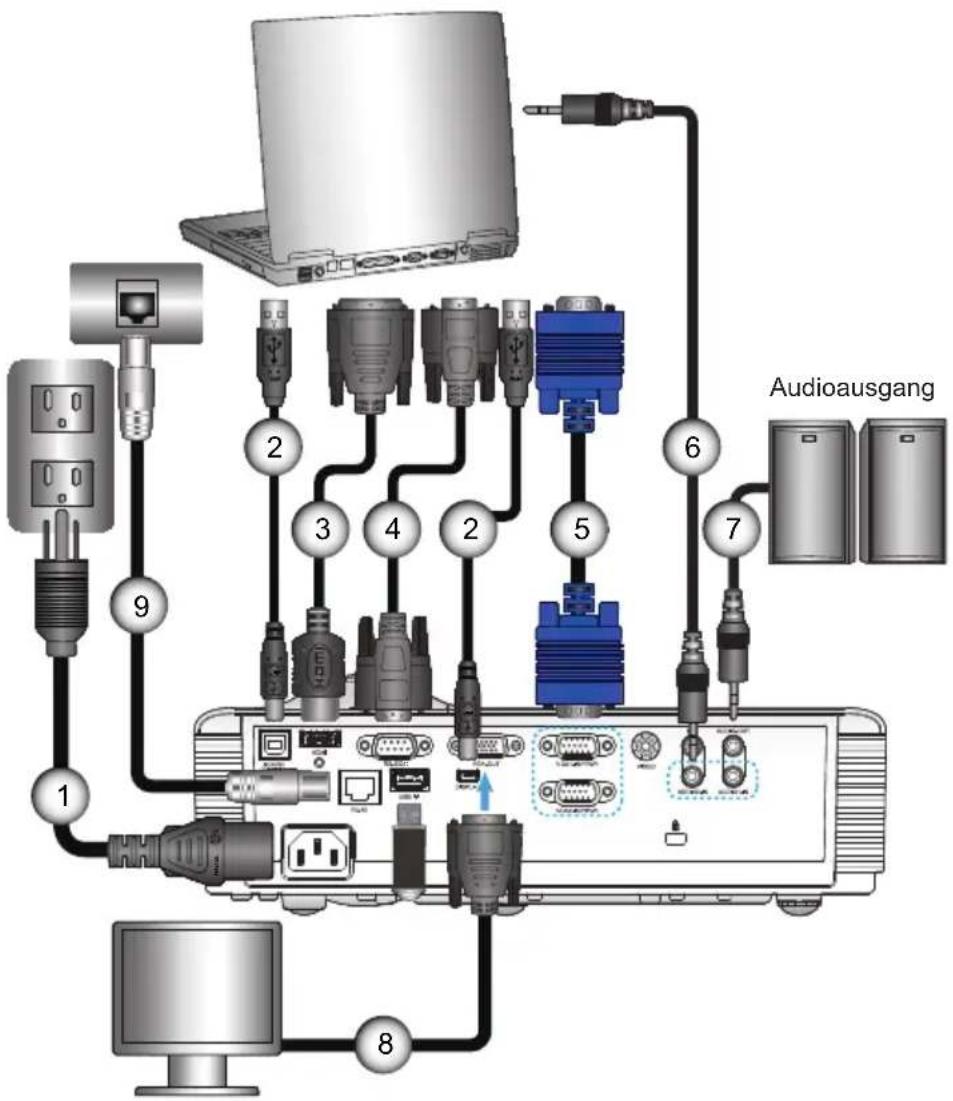

Anschluss des Projektors

Verbinden mit dem Computer/Notebook

Die Schnittstelle hängt von den technischen Daten des Modells ab.

Wegen unterschiedlicher Einsatzbereiche in den einzelnen Ländern, gibt es in manchen Regionen möglicherweise anderes Zubehör.

(*) Optionales Zubehör

1....Netzkabel
2....*USB-Kabel
3. *DVI-/HDMI-Kabel
4....*RS232-Kabel
5.....VGA-Kabel
6....*Audioeingangskabel
7....*Audioausgangskabel
8....*VGA-Ausgangskabel
9....*Netzwerkkabel

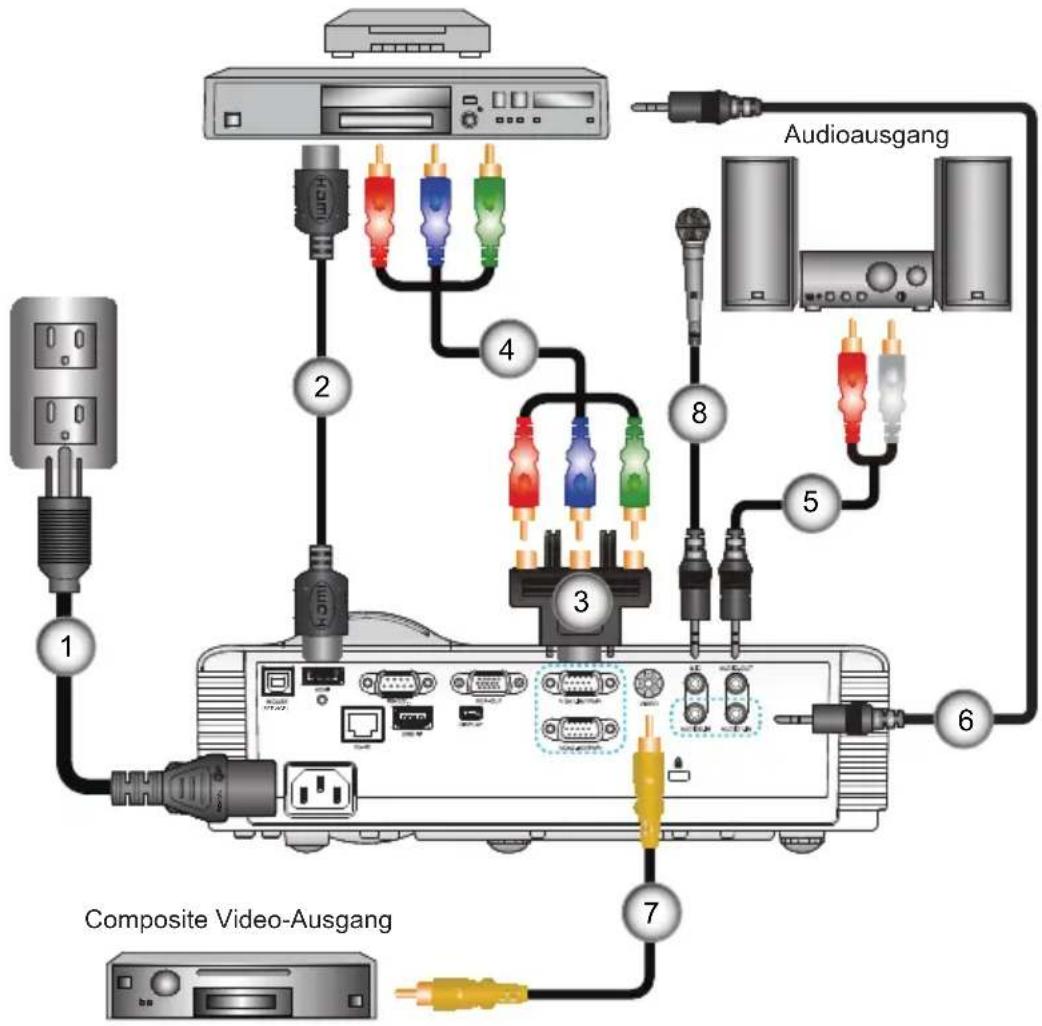

Verbinden mit Videoquellen

DVD-Player, Digitalempfänger, HDTV-Receiver

Die Schnittstelle hängt von den technischen Daten des Modells ab.

Wegen unterschiedlicher Einsatzbereiche in den einzelnen Ländern, gibt es in manchen Regionen möglicherweise anderes Zubehör.

(*) Optionales Zubehör

1....Netzkabel
2....*HDMI-Kabel
3.....*Component/HDTV-Adapter (15-poliger Stecker auf drei Cinch-Anschlüsse)
4....*Component-Kabel mit drei Cinch-Anschlüssen
5. ....*Cinch-Audioanschluss
6. *Audio Kabel Jack/Jack
7....*Composite Video-Kabel
8....*Mikrofonkabel

Ein-/Ausschalten des Projektors

Einschalten des Projektors

Wenn der Betriebsmodus (Standby) auf Eco (< 0,5 W) gestellt ist, werden VGA-Ausgabe, Audio Durchschleifen deaktiviert, wenn sich der Projektor im Standbymodus befindet.

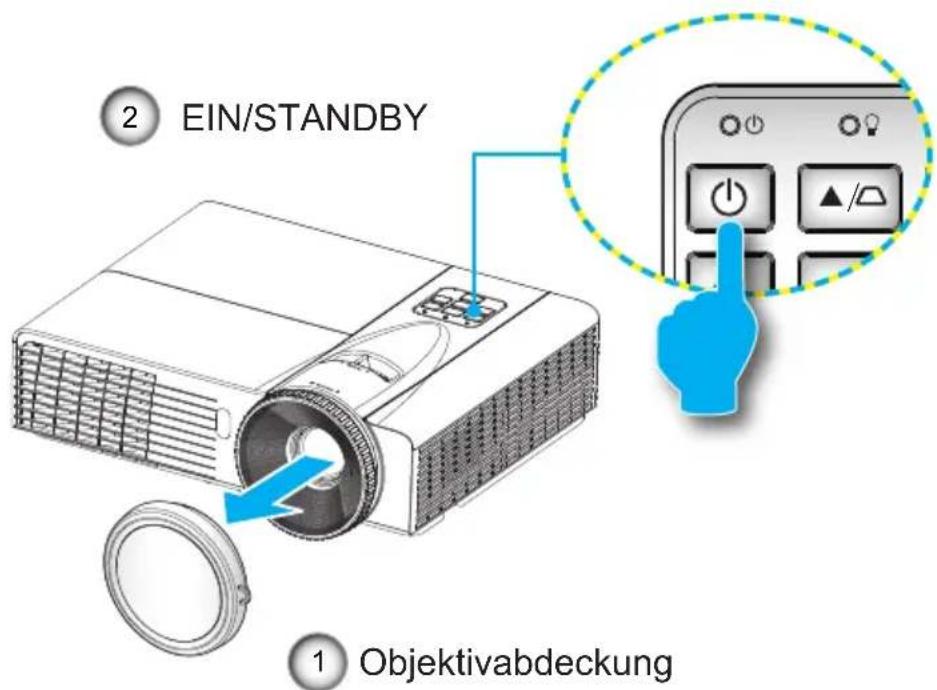

1. Entfernen Sie die Objektivabdeckung.
2. Stellen Sie sicher, dass Netzkabel und Signalkabel richtig angeschlossen sind. Wenn die Kabel angeschlossen sind, leuchtet die EIN-/STANDBY-LED gelb.

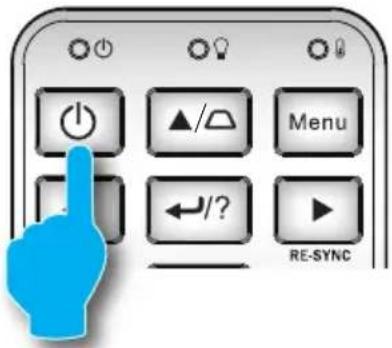

3. Setzen Sie die Lampe durch Drücken der „Taste am Bedienfeld des Projektors oder an der Fernbedienung in Betrieb. Die EIN-/STANDBY-LED leuchtet daraufhin grün. ②

Das Startbild wird nach ca. 10 Sekunden angezeigt. Wenn Sie den Projektor das erste Mal benutzen, werden Sie aufgefordert, die gewünschte Sprache und den Energiesparmodus auszuwählen.

1. Schalten Sie die Signalquelle (Computer, Notebook, Videoplayer, usw.) ein, die Sie anzeigen lassen möchten. Der Projektor erkennt die Signalquelle automatisch. Falls nicht, drücken Sie die Menütaste und wählen „OPTIONEN“. Stellen Sie sicher, dass die Funktion „Source Lock“ auf „Aus“ eingestellt ist.

Wenn mehrere Quellen gleichzeitig angeschlossen sind, verwenden Sie bitte die „SOURCE“-Taste am Bedienfeld oder die entsprechende Quellentaste auf der Fernbedienung, um zwischen den Eingängen umzuschalten.

Schalten Sie zuerst den Projektor ein, wählen Sie dann die Signalquellen aus.

Ausschalten des Projektors

1. Drücken Sie zum Ausschalten des Projektors die „Taste auf der Fernbedienung oder am Bedienfeld. Die folgende Meldung wird auf der Leinwand angezeigt.

Drücken Sie zur Bestätigung erneut auf die „”aste. Ansonsten wird die Meldung nach 15 Sekunden ausgeblendet. Wenn Sie die „Taste ein zweites Mal drücken, werden die Lüfter beschleunigen, um den Projektor zu kühlen und nach 10 Sekunden herunterfahren. Während dieser Zeit wird die LED grün blinken.

1. Der Lüfterbetrieb fährt circa 10 Sekunden lang fort, die EIN-/STANDBY-LED blinkt grün. Sobald die EIN-/STANDBY-LED konstant gelb leuchtet, befindet sich der Projektor im Standby-Modus.

Wenn Sie den Projektor wieder einschalten möchten, müssen Sie zuerst warten, bis der Projektor den Abkühlvorgang abgeschlossen und den Standby-Modus aufgerufen hat. Im Standby-Modus können Sie den Projektor durch Drücken der „Taste neu starten.

1. Trennen Sie das Stromkabel nur dann ab, wenn sich der Projektor im Standbymodus befindet (LED leuchtet orange).

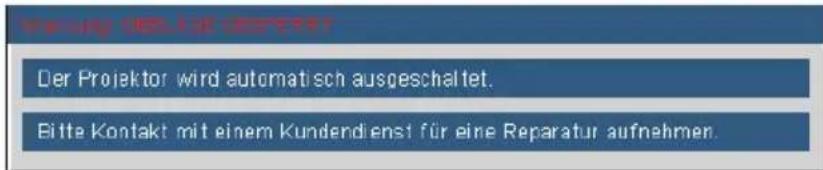

Warnanzeige

Wenn die Warnanzeigen (siehe unten) leuchten, schaltet sich der Projektor automatisch aus:

Wenden Sie sich bei Auftreten dieser Symptome an das nächstgelegene Kundencenter. Weitere Informationen erhalten Sie auf Seite 80 - 81.

„LAMPEN“-LED leuchtet rot und die „EIN/STANDBY“-Anzeige blinkt gelb.

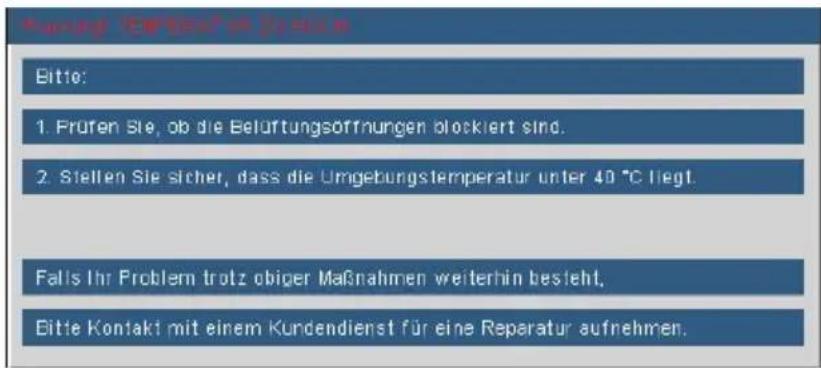

"TEMP"-LED leuchtet rot und die „EIN/STANDBY"-Anzeige blinkt gelb. Dies zeigt an, dass der Projektor überhitzt ist. Unter normalen Bedingungen kann der Projektor anschließend wieder eingeschaltet werden.
„TEMP“-LED leuchtet rot und die „EIN/STANDBY“-Anzeige blinkt gelb.

Ziehen Sie das Netzkabel aus dem Projektor, warten Sie 30 Sekunden und versuchen Sie es erneut. Falls die Warnanzeige erneut aufleuchtet, kontaktieren Sie bitte das nächstgelegene Kundencenter.

Einstellen des Projektionsbildes

Einstellen der Höhe des Projektionsbildes

Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes angepasst werden kann.

1. Suchen Sie am Boden des Projektors den höhenverstellbaren Fuß, dessen Höhe Sie ändern möchten.
2. Drehen Sie den verstellbaren Ring im Uhrzeigersinn, um den Projektor zu erhöhen oder entgegen dem Uhrzeigersinn, um ihn zu senken. Gehen Sie gegebenenfalls mit den anderen Füßen genauso vor.

Einstellen des Zoom/Fokus

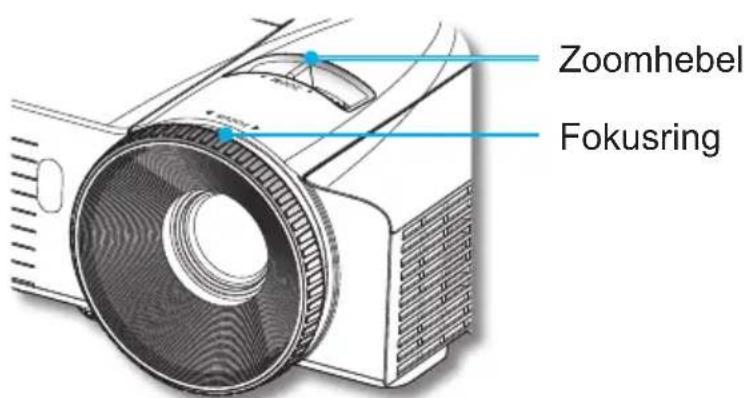

Sie können am Zoomring drehen, um hinein- oder herauszu-zoomen. Um das Bild zu fokussieren, drehen Sie den Fokusring bis das Bild scharf abgebildet wird.

SVGA/XGA/WXGA Serie: Der Projektor fokussiert bei einer Entfernung von 3,94 bis 32,8 Fuß (1,2 bis 10,0 Metern).

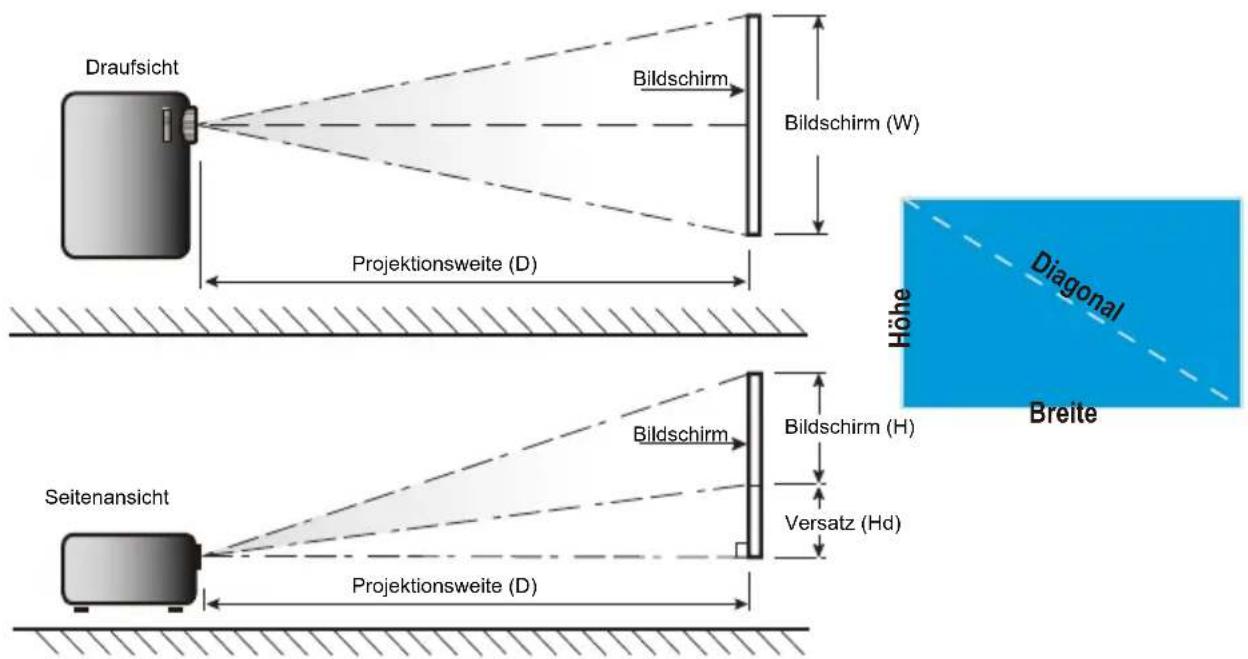

Einstellen der Bildgröße

SVGA/XGA Serie: Bildgröße zwischen 30" bis 307,0" (0,7 bis 7,8 Meter).

WXGA Serie: Bildgröße zwischen 36,3" bis 362" (0,9 bis 9,2 Meter).

SVGA/XGA

Diagonale (Zoll) des 4:3 Bildschirms	Leinwandgröße B x H Projektionsweite (D)											Versatz (Hd)
	(m) (Zoll) (m) (Fuß)
	Breite Höhe Breite			Höhe breit	tele breit	tele (m) (Zoll)
30,00 0,61	0,46	24,00	18,00 0,98	1,17 3,20	3,84 0,07	2,70
40,00 0,81	0,61	32,00	24,00 1,30	1,56 4,27	5,12 0,09	3,60
60,00 1,22	0,91	48,00	36,00 1,95	2,34 6,40	7,68 0,14	5,40
70,00 1,42	1,07	56,00	42,00 2,28	2,73 7,47	8,96 0,16	6,30
80,00 1,63	1,22	64,00	48,00 2,60	3,12 8,53	10,24 0,18	7,20
90,00 1,83	1,37	72,00	54,00 2,93	3,51 9,60	11,52 0,21	8,10
100,00 2,03	1,52	80,00	60,00 3,25	3,90	10,67	12,80	0,23	9,00
120,00 2,44	1,83	96,00	72,00 3,90	4,68	12,80	15,36	0,27	10,80
150,00 3,05	2,29	120	00 90,00	4,88	5,85	16,00	19,20	0,34	13,50
180,00 3,66	2,74	144	00 108	00 5,85	7,02	19,20	23,04	0,41	16,20
250,00 5,08	3,81	200	00 150	00 8,13	9,75	26,67	32,00	0,57	22,50
307,00 6,24	4,68	245	60 184	20 9,98	11,98	32,75	39,30	0,70	27,63

Diese Tabelle dient lediglich der Veranschaulichung.

WXGA

Diagonale (Zoll) des 16:10 Bildschirms	Leinwandgröße B x H Projektionsweite (D)												Versatz (Hd)
	(m) (Zoll) (m) (Fuß)
	Breite Höhe Breite			Höhe breit	tele breit	tele (m) (Zoll)
36,30 0,78	0,49	30,78	19,24 1,	00 1,20 3	28 3,94 0	06 2,39
40,00 0,86	0,54	33,92	21,20 1,	10 1,32 3	62 4,34 0	07 2,63
60,00 1,29	0,81	50,88	31,80 1,	65 1,99 5	43 6,51 0	10 3,94
70,00 1,51	0,94	59,36	37,10 1,	93 2,32 6	33	7,6	0,12 4,60
80,00 1,72	1,08	67,84	42,40 2,	21 2,65 7	24 8,68 0	13 5,26
90,00 1,94	1,21	76,32	47,70 2,	48 2,98 8	14 9,77 0	15 5,91
100,00 2,15	1,35	84,80	53,00 2	76 3,31	9,05 10,85	0,17 6,57
120,00 2,58	1,62	101	76 63,60	3,31 3,97	10,85 13	03 0,20 7	89
150,00 3,23	2,02	127	20 79,50	4,14 4,96	13,57 16	28 0,25 9	86
180,00 3,88	2,42	152	64 95,40	4,96 5,96	16,28 19	54 0,30 11	83
250,00 5,38	3,37	212	00 132	50 6,89 8	27 22,61	27,14 0,42	16,43
300,00 6,46	4,04	254	40 159	00 8,27 9	9,93 27,14	32,56 0,50	19,72
362,00 7,80	4,87	306	98 191	86 9,98 1	1,98 32,74	39,29 0,60	23,79

Diese Tabelle dient lediglich der Veranschaulichung.

Bedienfeld und Fernbedienung

Bedienfeld

Verwenden des Bedienfelds

POWER		Siehe „Ein-/Ausschalten des Projektors“ auf Seite 13-14.
NEUSYNCHRONISATION		Durch Drücken dieser Taste wird der Projektor automatisch mit der Eingabequelle synchronisiert.
Eingabe / Hilfe		←Mit dieser Taste bestätigen Sie Ihre Auswahl. ?Hilfe Menü (nur verfügbar, wenn das OSD Menü nicht angezeigt wird).
QUELLE		Durch Drücken auf „QUELLE“ wählen Sie eine Signalquelle aus.
Menü		Drücken Sie zum Aufrufen des Bildschirmmenüs (OSD) die „Menu“-Taste. Drücken Sie zum Ausblenden des OSD erneut die „Menü“-Taste.
Vier Richtungstasten		Mit den Tasten ▲ und Sie Elemente aus und ändern Einstellungen.
Trapezkorrektur		Mit den Tasten □ korigieren Sie die Bildverzerrung, die durch Kippen des Projektors entsteht. (± 40 Grad)
Lampen-LED Diese LED		zeigt den Status der Projektorlampe an.
Temperatur-LED		Diese LED zeigt den Temperaturzustand des Projektors an.
EIN/AUS-SCHAL-TER UND LED		Diese LED zeigt den Projektorstatus an.

Lampen-LED DieseLED zeigt den Status der Projektorlampe an.

Temperatur-LED		Diese LED zeigt den Temperaturzustand des Projektors an.
EIN/AUS-SCHALTER UND LED		Diese LED zeigt den Projektorstatus an.

Fernbedienung

Verwenden der Fernbedienung

Power	Siehe „Ein-/Ausschalten des Projektors“ auf Seite 13-14.
L-Taste Linke Maustaste.
R-Taste Rechte Maustaste.
Seite aufwärts	Mit dieser Taste blättern Sie eine Seite nach oben.
Seite abwärts	Mit dieser Taste blättern Sie eine Seite nach unten.
Eingabe	Mit dieser Taste bestätigen Sie Ihre Auswahl.
Quelle	Durch Drücken auf „Quelle“ wählen Sie eine Signalquelle aus.
Neusynchronisation	Durch Drücken dieser Taste wird der Projektor automatisch mit der Eingabequelle synchronisiert.
Vier Richtungstasten	Mit den Tasten ▲ ▼wahlen Sie Elemente aus und ändern Einstellungen.
PC-/Maussteuerung	Verwenden Sie ▲ ▼zur Emulation einer USB Maus über USB, wenn Sie auf „Umschalter“ drücken.
Trapezkorrektur +/-	Mit diesen Tasten korrigieren Sie die Bildverzerrung, die durch Kippen des Projektors entsteht.
Lautstärke +/-	Mit diesen Tasten erhöhen/verringern Sie die Lautstärke.
Helligkeit Hier stellen Sie die Bildhelligkeit ein.
Drei Dimensionen	Mit „Drei Dimensionen“ schalten Sie das 3D-OSD-Menü ein und aus.
Menü	Drücken Sie zum Aufrufen des Bildschirmmenüs (OSD) die „Menü“-Taste. Drücken Sie zum Verlassen des Bildschirmmenüs erneut die „Menü“-Taste.
HDMI	Drücken Sie zur Auswahl der HDMI-Quelle „HDMI”.

Sparen Sie bis zu 70% Energie, wenn die AV Stumm Funktion aktiviert ist.

Verwenden der Fernbedienung

Standbild	Drücken Sie zum Anhalten des Bildes die „Standbild“-Taste.Durch erneutes Drücken setzen Sie die Wiedergabe fort.
AV stumm	Mit dieser Taste schalten Sie Audio und Video vorübergehend aus/ein.
VGA1	Drücken Sie auf „VGA 1“ zur Auswahl der VGA 1-In/YPbPr Quelle.
VGA2	Drücken Sie auf „VGA 2“ zur Auswahl der VGA 2-In/YPbPr Quelle.
Video	Drücken Sie zur Auswahl einer Composite Video-Quelle auf „Video”.
USB	Anzeige des USB-Gerätes.
Umschalter	USB Mausschalter. Schaltet die Mausfunktion ein/aus. Zwei Mal drücken, um die Mausfunktion einzuschalten. Damit die Mausfunktion funktioniert, muss das USB-Kabel zwischen dem Projektor und dem Computer verbunden sein.
Zoom	Zum Vergrößern eines Bildes.Drücken Sie auf die ▶▶ Pasten, um den Zoom zu verändern.
Öko+	Wenn der Öko+ Modus aktiviert ist, wird die Helligkeit des Inhalts automatisch erkannt, um den Energieverbrauch der Lampe in Zeiten von Inaktivität erheblich zu senken (um bis zu 30%).

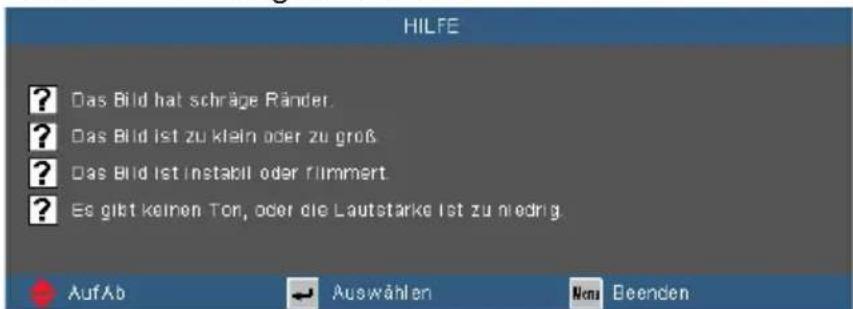

Die HILFE-Taste nutzen

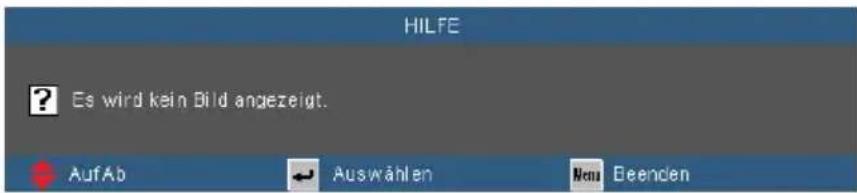

Die HILFE-Funktion gewährleistet eine einfache Einrichtung sowie eine problemlose Bedienung.

Drücken Sie im Steuerungsfeld auf „“, um das Hilfe Menü zu öffnen.

Die Hilfemenü-Taste funktioniert nur, wenn keine Eingangsquelle erkannt wird.

Weitere Einzelheiten finden Sie im „Problemlösung“-Abschnitt auf Seite 64 - 68.

Falls keine Eingangsquelle erkannt und die Hilfe-Taste gedrückt wird, erscheinen die folgenden Seiten, die dabei helfen sollen, jegliche Probleme ausfindig zu machen.

Das Bild hat schräge Ränder.

Ändern Sie, wenn möglich, die Position des Projektors, so dass er in der Mitte und unterhalb der Leinwand steht.
Drücken Sie die Taste [Trapezkorrektur +/-] auf der Fernbedienung, bis die Ränder vertikal erscheinen

[Trapezkorrektur +1-]

[Beenden]

Auf Ab

Auswählen

Beenden

Das Bild ist zu klein oder zu groß.

Bedienen Sie den Zoomring oben an dem Projektor
Rücken Sie den Projektor näher an die Leinwand oder weiter von der Leinwand weg.
Drücken Sie auf die Taste | MENU| auf der Fernbecklenung oder am Bedienfeld des Projektors und gehen zu [EINSTL. | Audioeingang].

[ANZEIGE | Format]

[Boenden]

Auf Ab

Auswählen

Beenden

Es gibt keinen Ton, oder die Lautstärke ist zu niedrig.

? Ist die Laufstärke auf das Minimum gestellt?
Stellen Sie die Lautstärke auf einen höheren Wert.
? Ist das Kabel richtig mit dem Projektor verbunden?
Prüfen Sie die physikalische Verbindung und stellen sicher, dass das Kabel richtig mit der Quelle und dem Projektor verbunden ist.
[LAUTSTARKE]

[Beenden]

Auf Ab

Auswahlen

Beenden

Das Bild ist instabil oder flimmert.

Korrigieren Sie das Bild über die Funktion [Phase / Frequenz].
Ändern Sie auf Ihrem Computer die Farbeinstellung für den Monitor.

[Phase]

[Frequenz]

[Beenden]

Auf Ab

Auswahlen

Beenden

OSD-Menüs

Der Projektor verfügt über mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können.

Bedienung

1. Drücken Sie zum Öffnen des Bildschirmmenüs die „Menü“-Taste auf der Fernbedienung oder am Projektorbedienfeld.
2. Bei angezeigtem OSD können Sie mit den Tasten ◀► Elemente im Hauptmenü auswählen. Wenn Sie eine Auswahl auf einer bestimmten Seite treffen, können Sie mit den Tasten ▼ oder der „Enter“-Taste in ein Untermenü wechseln.
3. Mit den Tasten ▲ ▼ wählen Sie das gewünschte Element und passen die Einstellungen mit ◀▶ an.
4. Nehmen Sie ggf. wie oben beschrieben weitere Einstellungen in dem Untermenü vor.
5. Drücken Sie zum Bestätigen die „Enter“-Taste; dadurch kehren Sie zum Hauptmenü zurück.
6. Drücken Sie zum Beenden erneut auf „MENÜ“. Das OSD-Menü wird geschlossen und der Projektor speichert automatisch die neuen Einstellungen.

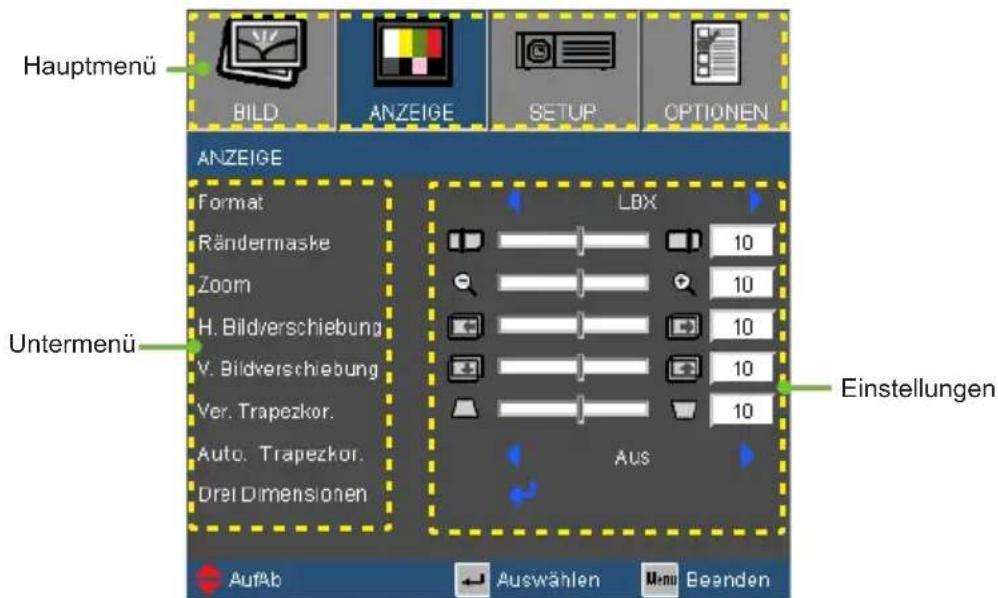

Menübaum

Main Menu Sub Menu		Settings
BILD	#7 Anzeigemodus Präsentation / Hell / Film / sRGB / Tafel /Klassenraum / Benutzer / Drei Dimensionen
	Helligkeit -50~50
	Kontrast -50~50
	Schärfe 1~15
	#1 Farbe -50~50
	#1 Farbton -50~50

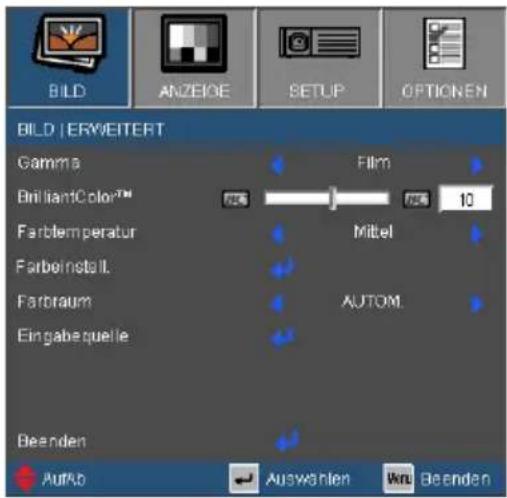

	Erweitert Gamma Film / Video / Grafiken / Standard

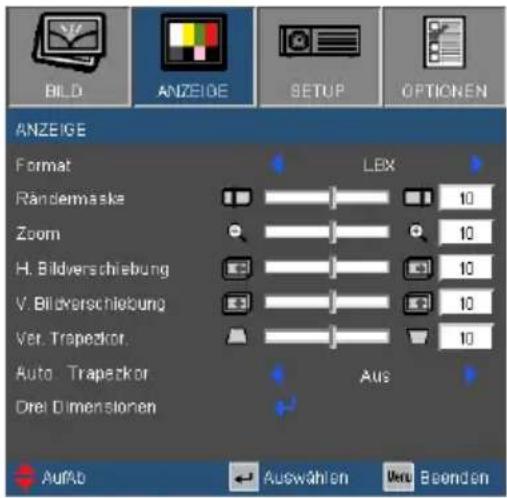

	Format	#3 4:3 / 16:9 or 16:10 / LBX / Native / AUTOM.
		#2 4:3 / 16:9-I / 16:9-II / Native / AUTOM.
	Rändermaske 0~10
	Zoom -5~25 (80%~200%)
	H. Bildverschiebung -50~50
	V. Bildverschiebung	-50~50
	Ver. Trapezkor.	-40~40
	Auto. Trapezkor.	Ein / Aus

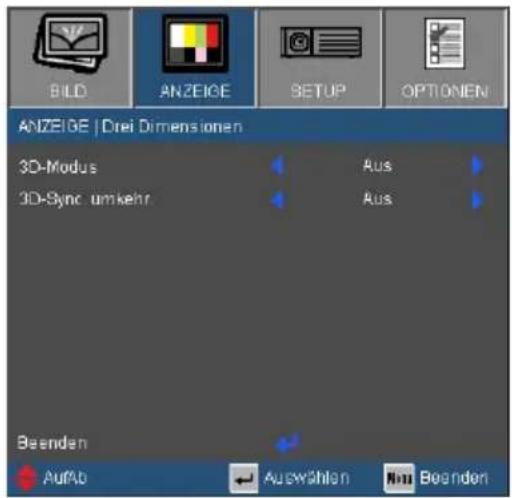

	Drei Dimensionen	3D-Modus	Aus / DLP Link / IR
		#4 3D-Sync. umkehr.	Ein / Aus
		Beenden

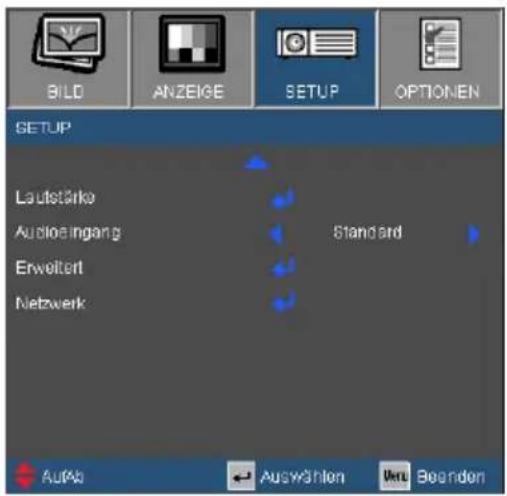

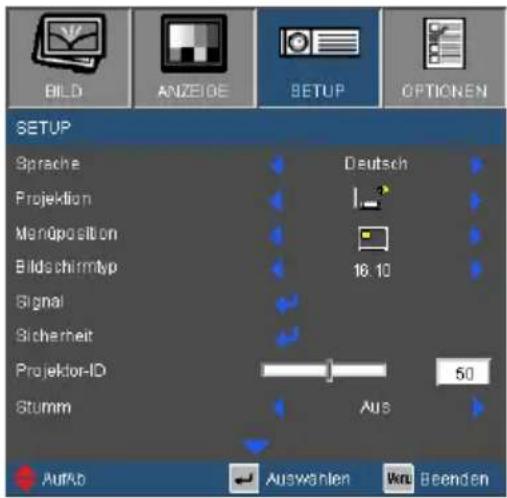

SETUP	Sprache English / Deutsch / Français / Italiano /Español / Português / Svenska /Nederlands / Norsk/Dansk / Polski /Suomi / Русский / ελληνικά / Magyar /Čeština / فارسي /繁體中文 /簡体中文 / 日本語 /한국어 / thu / Türkçe/ Viêt / Bahasa Indonesia /Românà
	Projektion
	Menüposition
	#3 Bildschirmtyp	16:10 / 16:9

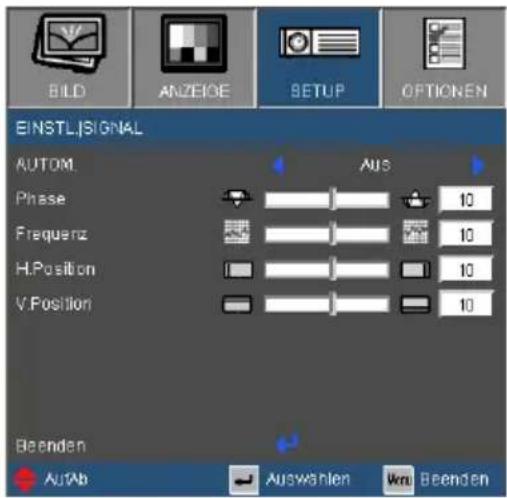

	#5 Signal	AUTOM.	Ein / Aus
		Phase (VGA)	0~31
		Frequenz (VGA)	-5~5
		H.Position (VGA)	-5~5
		V.Position (VGA)	-5~5
		Beenden

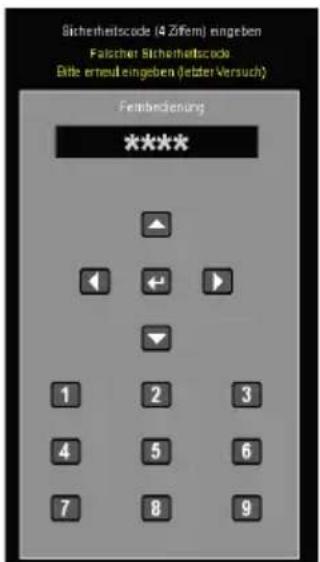

	Sicherheit	Sicherheit	Ein / Aus
		Sicherheits-Timer	Monat / Tag / Stunde
		Kennwort ändern
		Beenden
SETUP	Projektor-ID 0~99
	Stumm Ein / Aus
	Lautstärke Audio 0~10
		Mikrofon 0~10
		Beenden
	Audioeingang Standard / Audio1 / Audio2

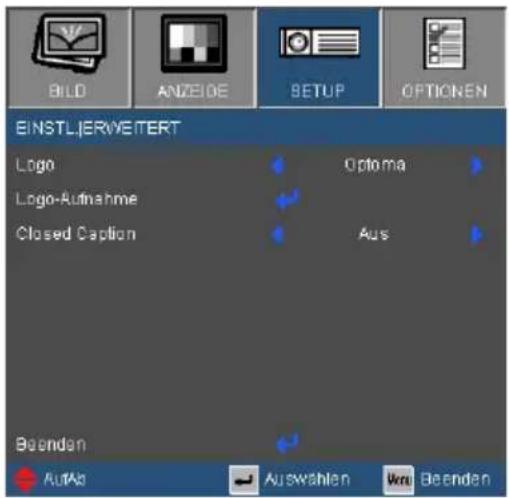

	Erweitert Logo Standard / Neutral / Benutzer
		Logo-Aufnahme
		Closed Caption Aus / CC1 / CC2
		Beenden

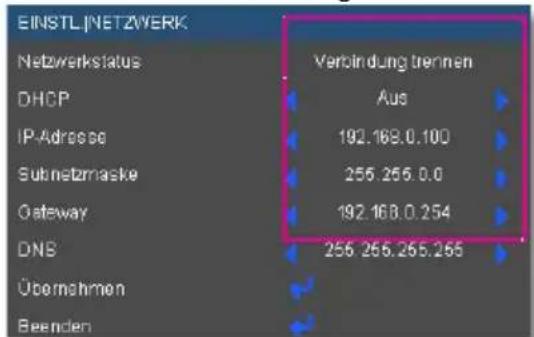

	Netzwerk Netzwerkstatus
		DHCP
		IP-Adresse
		Subnetzmaske
		Gateway
		DNS
		Übernehmen Ja / Nein
		Beenden

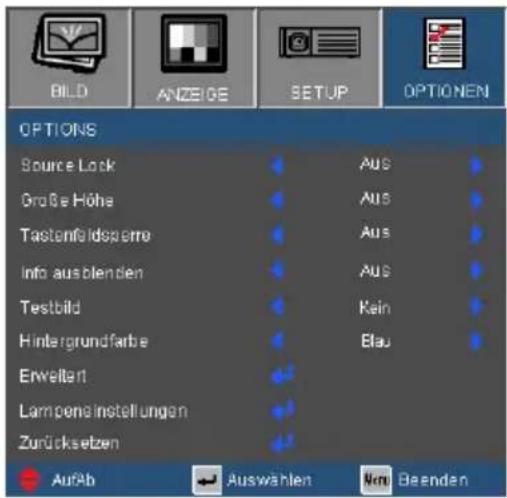

OPTIONEN	Source Lock Ein / Aus
	Große Höhe Ein / Aus
	Info ausblenden Ein / Aus
	Tastenfeldsperre Ein / Aus
	Testbild		Kein / Raster / Weißes Muster
	Hintergrundfarbe Schwarz / Rot / Blau / Grün / Weiß

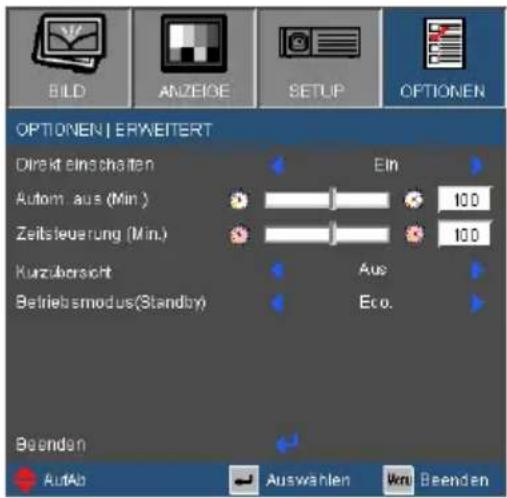

	Erweitert Direkt einschalten	Ein / Aus
		Autom. aus (Min.)	0~180
		Zeitsteuerung (Min.)	0~995
		Kurzübersicht	Ein / Aus
		Betriebsmodus (Standby)	Aktiv / Eco.
		Beenden

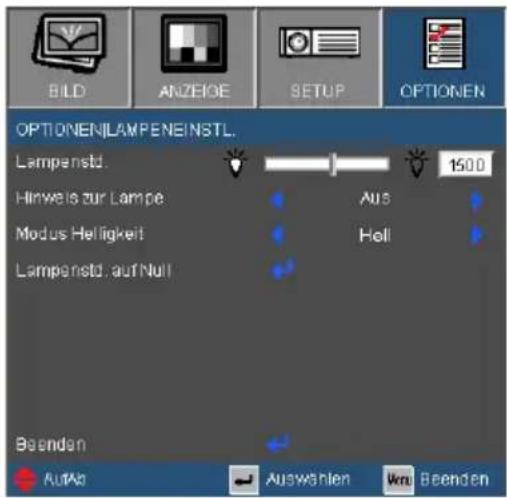

	Lampeneinstellungen	Lampenstd.
		Hinweis zur Lampe	Ein / Aus
		Modus Helligkeit	Hell / Eco. / Eco+
		Lampenstd. auf Null	Ja / Nein
		Beenden
	Zurücksetzen

Bitte beachten Sie, dass sich die On-Screen Display (OSD) Menüs in Abhängigkeit zum ausgewählten Signaltyp und genutztem Projektormodell unterscheiden.

(#1) „Farbe“ und „Farbton“ werden nur im Videomodus unterstützt.
(#2) Nur für XGA Modelle.
(#3) Nur WXGA Modell. 16:9 oder 16:10 hängt von der Einstellung „Bildschirmtyp“ ab.
(#4) Die „3D-Sync-Invertierung“ kann nur ausgewählt werden, wenn 3D aktiv ist.
(#5) „Signal“ wird nur bei analogem VGA-Signal (RGB) unterstützt.
(#6) Nur für HDMI-Quelle.


Anzeigemodus

Hier finden Sie einige für verschiedene Bildtypen optimal angepasste Werkseinstellungen.

Präsentation: Optimale Farbe und Helligkeit für PC-Eingaben.
Hell: Maximale Helligkeit für PC-Eingaben.
Film: Für Heimkino.
sRGB: Standardisierte exakte Farbe.
Tafel: Wählen Sie diesen Modus für optimale Farbeinstellungen, wenn Bilder auf eine Tafel (grün) projiziert werden.
Klassenraum: Verwenden Sie diesen Modus für die Projektion in einem Klassenzimmer.
Benutzer: Benutzerdefinierte Einstellungen.
Drei Dimensionen: Empfohlene Einstellung für aktivierten 3D-Modus. Weitere 3D-Anpassungen werden in diesem Modus automatisch gespeichert.

Helligkeit

Hier stellen Sie die Bildhelligkeit ein.

Drücken Sie zum Verdunkeln des Bildes
Drücken Sie zum Aufhellen des Bildes.

Kontrast

Mit der Kontrast-Funktion wird der Unterschied zwischen den hellsten und dunkelsten Bildteilen festgelegt.

Drücken Sie zum Verringern des Kontrasts
Drücken Sie zum Erhöhen des Kontrasts auf

„Farbe“ und „Farbton“ werden nur im Videomodus unterstützt.

Schärfe

Hier stellen Sie die Bildschärfe ein.

Drücken Sie zum Verringern der Schärfe auf
Drücken Sie zum Erhöhen der Schärfe auf.

Farbe

Hier können Sie ein Videobild von schwarzweiß bis vollfarbig einstellen.

Drücken Sie auf, um den Farbanteil im Bild zu verringern.
Mit Verhöhen Sie die Farbsättigung.

Farbton

Hier können Sie die Balance der Farben Rot und Grün einstellen.

Mit erhöhen Sie den Grünanteil des Bildes.
Mit▶erhöhen Sie den Rotanteil des Bildes.

BILD | Erweitert

Gamma

Hier können Sie zur Optimierung der Bildqualität der Eingabe einen feineingestellten Degamma-Wert auswählen.

Film: Für Heimkino.
Video: Für Video- oder TV-Quellen.
Grafiken: Für Bildquellen.
Standard: Für PC- bzw. Computer-Quellen.

BrilliantColor™

Diese Funktion verwendet einen neuen Farbverarbeitungsalgorithmus und Verbesserungen auf der Systemebene, um eine höhere Helligkeit bei realistischen, lebhafteren Farben zu ermöglichen. Der Bereich geht von „0“ bis „10“. Bevorzugen Sie ein farbintensives Bild, dann schieben Sie den Regler bitte in Richtung des höchsten Wertes. Für ein weiches und natürlicher erscheinendes Bild schieben Sie bitte den Regler in Richtung des niedrigsten Wertes.

Farbtemperatur

Bei Einstellung von kalter Temperatur sieht das Bild mehr bläulich aus. (kaltes Bild)

Bei Einstellung von warmer Temperatur sieht das Bild mehr rötlich aus. (warmes Bild)

Farbeinstell.

Drücken Sie auf für das nächste Menü, wie unten gezeigt, und verwenden Sie anschließend oder zur Auswahl eines Menüpunktes.

Rot Verstärkung/Grün Verstärkung/Blau Verstärkung/Rot Grundeinstell./Grün Grundeinstell./Blau Grundeinstell./Zyan/

Magenta/Gelb: Verwenden Sie oder Zur Auswahl von Rot, Grün, Blau, Zyan, Magenta und Gelb.

Zurücksetzen: Wählen Sie „Ja“, um wieder zu den Standardeinstellungen für die Farbanpassungen zurückzukehren.

(*) Nur HDMI.

Farbraum

Hier wählen Sie einen passenden Farbmatrixtyp zwischen AUTOM., RGB, RGB (0 \~ 255) (*), RGB (16 \~ 235) (*) oder YUV aus.

Eingabequelle

Mit dieser Option können Sie Eingangsquellen aktivieren/deaktivieren. Rufen Sie durch Drücken der Taste das Untermenü auf; wählen Sie die benötigten Quellen aus. Drücken Sie zum Abschluss der Auswahl die „Enter“-Taste. Der Projektor tastet die deaktivierten Eingänge nicht ab.

ANZEIGE

Format

Hier wählen Sie ein bevorzugtes Seitenverhältnis aus.

SVGA/XGA

4:3: Dieses Format eignet sich für 4×3-Eingangsquellen.
16:9-I: Dieses Format eignet sich für 16×9-Eingangsquellen wie auf Breitbildfernseher angepasstes HDTV und DVD. (576i/p)
16:9-II: Dieses Format eignet sich für 16×9-Eingangsquellen wie auf Breitbildfernseher angepasstes HDTV und DVD. (480i/p)
Native: Dieses Format zeigt das Originalbild ohne jede Skalierung.
AUTOM.: Diese Funktion wählt automatisch das passende Anzeigeformat aus.
Wenn der Eingang 4:3 ist, wird das Bild als 4:3 angezeigt. Wenn der Eingang über 16:9 ist, wird das Bild als 16:9-I angezeigt.

Seitenverhältnis (Quelle erkannt)	Bildgröße ändern
	SVGA Modus XGA	Modus
4:3 800 x 600, zentriert 1024 x 768,	zentriert
16:9-I 800 x 450, zentriert 1024 x 576,	zentriert
16:9-II 800 x 480, zentriert 854 x 480,	zentriert
Native	Keine Änderung der Bildgröße, 1:1 Mapping und Zentrierung. Dieses Format zeigt das Originalbild ohne Skalierung.

WXGA

16:9 oder 16:10 hängt von der Einstellung „Bildschirmtyp“ ab.

4:3: Dieses Format eignet sich für 4 x 3-Eingangsquellen.
16:9: Dieses Format eignet sich für 16 x 9-Eingangsquellen wie auf Breitbildfernseher angepasstes HDTV und DVD.
16:10: Dieses Format eignet sich für 16 x 10-Eingangsquellen wie Breitbild-Laptops.
LBX: Dieses Format eignet sich für Bildmaterial 16 x 9, das nicht im 16 x 9-Format dargestellt wird und zur Darstellung von 2,35:1-Bildmaterial bei voller Auflösung.
Native: Dieses Format zeigt das Originalbild ohne jede Skalierung.
AUTOM.: Diese Funktion wählt automatisch das passende Anzeigeformat aus.

16:10 Bildschirm	480i/p 576i/p 1080i/p 720p PC
4:3 1066 x 800 zentriert
16:10 1280 x 800 zentriert
LBX	1280 x 960 zentriert, anschließend wird das zentrierte 1280 x 800 Bild angezeigt
Native	1:1 Mapping zentriert	1:1 Mapping (960 x 540) Anzeige 1280 x 800	1280 x 720 zentriert	1:1 Mapping zentriert.

16:9 Bildschirm	480i/p 576i/p 1080i/p 720p PC
4:3 960 x	720 zentriert
16:9 1280	x 720 zentriert
LBX	1280 x 960 zentriert, anschließend wird das zentrierte 1280 x 720 Bild angezeigt
Native	1:1 Mapping zentriert	1:1 Mapping (960 x 540) Anzeige 1280 x 720	1280 x 720 zentriert	1:1 Mapping zentriert.

Jedes I/O besitzt andere Einstellungen für „Rändermaske“.

„Rändermaske“ und „Zoom“ funktionieren nicht zur selben Zeit.

Rändermaske

Die Funktion „Rändermaske“ kann das Rauschen von einem Videobild entfernen. Bei der Funktion „Rändermaske“ handelt es sich um das Entfernen des Videokodierungsrauschens am Rand der Videoquelle.

Zoom

Drücken Sie auf , um das Bild zu verkleinern.

Drücken Sie auf um das Bild auf dem Bildschirm zu vergrößern.

H. Bildverschiebung

Damit verschieben Sie horizontal die Lage des Projektionsbildes.

V. Bildverschiebung

Damit verschieben Sie vertikal die Lage des Projektionsbildes.

Ver. Trapezkor.

Mit ◀ Passen Sie die Bildverzerrung vertikal an. Falls das Bild trapezförmig angezeigt wird, kann diese Option dabei helfen, das Bild rechteckig darzustellen.

Auto. Trapezkor.

Automatische Anpassung der vertikalen Bildverzerrung.

ANZEIGE | Drei Dimensionen

3D-Modus

Die „IR“ Optionen können sich Modellabhängig voneinander unterscheiden.
„3D-Sync. umkehr.“ ist nur verfügbar, wenn 3D aktiviert ist. Dieser 3D-Modus ist zudem nur für DLP-Link Brillen geeignet.
Eine kompatible 3D Quelle, 3D Inhalt und eine aktive Shutterbrille werden für die 3D Ansicht benötigt.

Aus: Wählen Sie „Aus“, um die 3D-Einstellungen für 3D-Bilder auszuschalten.
DLP Link: Wählen Sie „DLP Link“, um optimierte Einstellungen für DLP Link 3D Bilder zu verwenden.
IR: Wählen Sie „IR“, um optimierte Einstellungen für IR-basierte 3D Bilder zu verwenden.

3D-Sync. umkehr

Drücken Sie zum horizontalen Umkehren der Bildschirminhalte auf „Ein“.
Durch Auswahl von „Aus“ werden die Bildschirminhalte standardmäßig angezeigt.

SETUP

Die „SETUP“ Optionen können sich Modellabhängig voneinander unterscheiden.

Sprache

Das OSD-Menü kann in verschiedenen Sprachen angezeigt werden. Rufen Sie mit ◀ das Untermenü auf, wählen Sie dann mit den Tasten ▲ Ihre gewünschte Sprache. Drücken Sie zum Abschluss der Auswahl die „Enter“-Taste.

Projektion

„Hinten unten“ und „Hinten oben“ sind für die Verwendung einer durchsichtigen Leinwand geeignet.

Front unten
Dies ist die Standardeinstellung. Das Bild wird direkt auf die Leinwand projiziert.
Front oben
Wenn diese Option verwendet wird, wird das Bild auf den Kopf gestellt.
Hinten unten
Wenn diese Option verwendet wird, wird das Bild gespiegelt.
Hinten oben

Wenn diese Option verwendet wird, wird das Bild gespiegelt und auf den Kopf gestellt.

„Bildschirmtyp“ ist nur für WXGA.

Menüposition

Hier stellen Sie die Position des Menüs auf dem Bildschirm ein.

Bildschirmtyp

Wählen Sie den Bildschirmtyp aus 16:10 oder 16:9 aus.

Projektor-ID

Die ID können Sie im Menü auf einen Wert zwischen 0 und 99 einstellen; diese ID brauchen Sie, wenn Sie den Projektor über RS232 steuern möchten. Auf Seite 74\~78 finden Sie eine vollständige Liste mit RS232-Befehlen.

Stumm

Wählen Sie „Ein“, um die Audioausgabe verstummen zu lassen.
Wählen Sie „Aus“, um die Lautstärke wiederherzustellen.

Lautstärke

Passen Sie die Lautstärke des „Audio“, „MIC“ Anschlusses an.

Zum Verringern der Lautstärke drücken Sie.
Mit erhöhen Sie die Lautstärke.

Audioeingang

Die Standard Audioeinstellungen befinden auf der Rückseite des Projektors. Verwenden Sie diese Option, um die Audioausgänge (1 oder 2) der aktuellen Bildquelle wieder zuzuweisen.

Audio 1: VGA 1 und VGA 2.
Audio 2: Video.

EINSTL. | Signal (RGB)

Die Funktion „Signal“ ist nur bei einer analogen VGA-Signalquelle (RGB) verfügbar.

AUTOM.

Automatische Auswahl des Signals. Wenn Sie diese Funktion verwenden, werden die Menüpunkte Phase und Frequenz ausgegraut sein. Wenn das Signal nicht automatisch ausgewählt wird, können die Menüpunkte Phase und Frequenz manuell eingestellt und in den Einstellungen gespeichert werden, nachdem der Projektor das nächste Mal aus- und wieder eingeschaltet wurde.

Phase

Die Funktion synchronisiert die Anzeigesignalfrequenz mit der Grafikkarte. Wenn das Bild wackelt oder flimmert, können Sie mit dieser Funktion das Problem lösen.

Frequenz

Hier können Sie die Anzeigedatenfrequenz an die Frequenz Ihrer Computergrafikkarte anpassen. Setzen Sie diese Funktion nur dann ein, falls das Bild vertikal flackern sollte.

H. Position

Mit verschieben Sie das Bild nach links.
Mit verschieben Sie das Bild nach rechts.

V. Position

Drücken Sie auf, um das Bild nach unten zu verschieben.
Mit verschieben Sie das Bild nach oben.

EINSTL. | Sicherheit

Sicherheit

Ein: Wählen Sie zur Nutzung der Sicherheitsverifizierung beim Einschalten des Projektors „Ein“.
Aus: Wählen Sie „Aus“, um den Projektor ohne Kennwortabfrage einschalten zu können.

Das Kennwort ist beim ersten Mal auf „1234“ voreingestellt.

Sicherheits-Timer

Verwenden Sie diese Funktion, um einzustellen, wie lange (Monat/Tag/Stunde) der Projektor benutzt werden kann. Nachdem diese Zeit abgelaufen ist, werden Sie zur erneuten Eingabe des Kennwortes aufgefordert.

Kennwort ändern

Beim erstmaligen Verwenden:

1. Mit „legen Sie das Kennwort fest.
2. Das Kennwort muss aus vier Ziffern bestehen.
3. Stellen Sie das neue Kennwort mit den Zifferntasten an der Fernbedienung ein, bestätigen Sie das Kennwort anschließend mit der Taste „←”.

Kennwort ändern:

1. Drücken Sie „←um das alte Kennwort einzugeben.
2. Geben Sie das aktuelle Kennwort mit den Zifferntasten ein, drücken Sie anschließend „← zur Bestätigung.

3. Geben Sie das neue (vierstellige) Kennwort über die Zifferntasten der Fernbedienung ein, bestätigen Sie anschließend mit „←

4. Geben Sie das neue Kennwort noch einmal ein, bestätigen Sie anschließend mit „←

Falls das Kennwort dreimal falsch eingegeben wird, schaltet sich der Projektor automatisch aus.
Falls Sie Ihr Kennwort vergessen sollten, wenden Sie sich bitte an den Kundendienst.

EINSTL. | Erweitert

Logo

Mit dieser Funktion legen Sie das gewünschte Startbild fest. Änderungen treten beim nächsten Einschalten des Projektors in Kraft.

Standard: Das Standard-Startbild.
Neutral: Das Logo wird nicht auf dem Startbildschirm angezeigt.
Benutzer: Nutzen Sie ein eingelesenes Bild von der „Logo-Aufnahme“-Funktion.

Stellen Sie für eine erfolgreich Logo-Aufnahme bitte sicher, dass das Anzeigebild nicht die native Auflösung des Projektors überschreitet. (XGA: 1024 x 768 oder WXGA: 1280 x 800).

Logo-Aufnahme

Drücken Sie zur Aufnahme eines Bildes des aktuell angezeigten Bildschirms auf ↻

Closed Caption

Verwenden Sie diese Funktion, um den gewünschten Startbildschirm einzustellen. Wenn Änderungen vorgenommen werden, treten diese in Kraft, wenn der Projektor das nächste Mal eingeschaltet wird.

Aus: wählen Sie zum Ausschalten der Closed Caption-Funktion „Aus”.
CC1: CC1-Sprache: Amerikanisches Englisch.
CC2: CC2-Sprache (abhängig vom TV-Kanal des Benutzers): Spanisch, Französisch, Portugiesisch, Deutsch, Dänisch.

EINSTL. | Netzwerk

Netzwerkstatus

Zeigt den Netzwerkverbindungsstatus.

DHCP

Mit dieser Funktion wählen Sie den gewünschten Startbildschirm. Wenn Sie die Einstellung ändern, zeigt dies Wirkung, wenn Sie das Bildschirmmenü verlassen und wieder öffnen.

Ein: Weist dem Projektor automatisch von einem externen DHCP-Server eine IP-Adresse zu.
Aus: Manuelles Zuweisen einer IP-Adresse.

IP-Adresse

Wählen Sie eine IP-Adresse.

Subnetzmaske

Wählen einer Subnetzmaskenzahl.

Gateway

Wählen Sie das Standardgateway des mit dem Projektor verbundenen Netzwerks aus.

DNS

Wählen Sie die DNS-Nummer.

Übernehmen

Drücken Sie „", wählen Sie zum Bestätigen der Auswahl „Ja“.

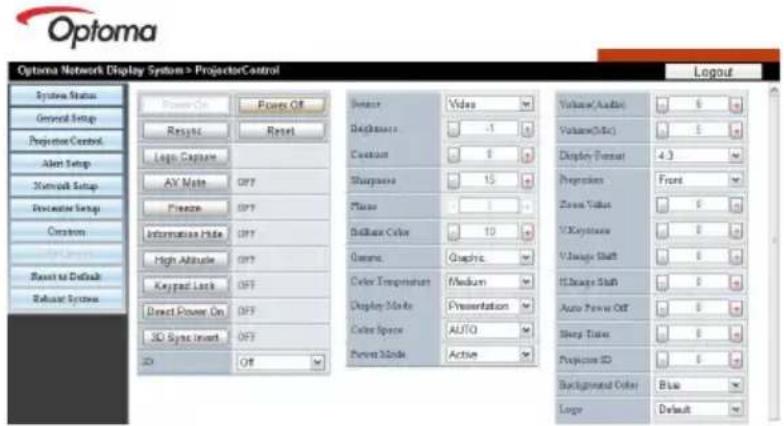

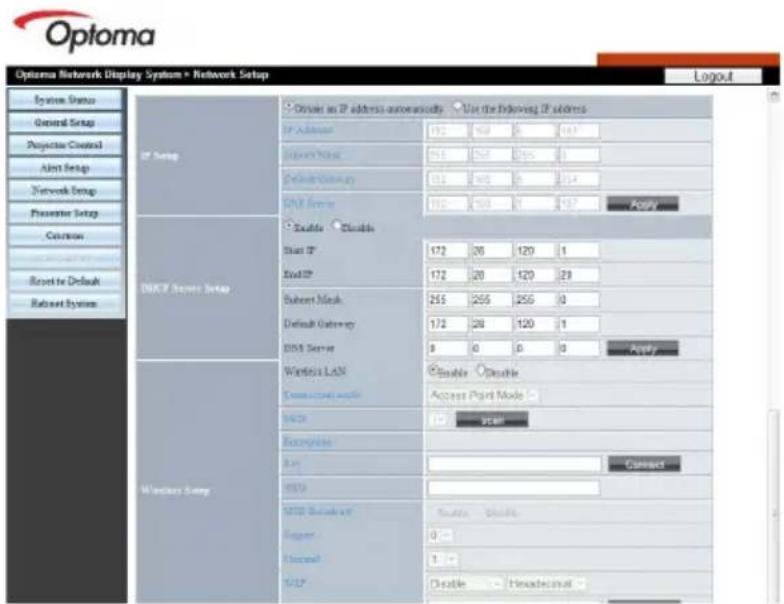

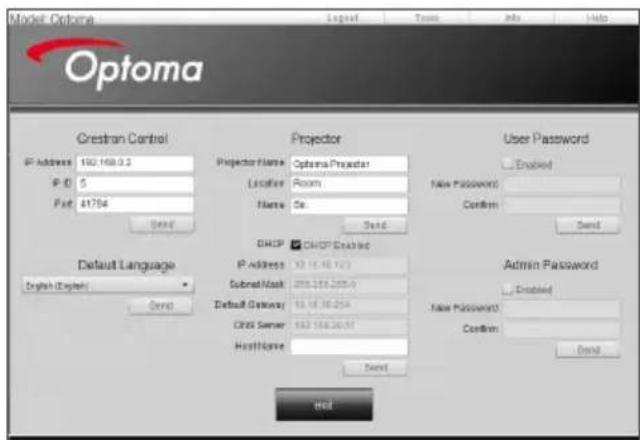

So nutze ich den Webbrowser zum Steuern Ihres Projektors

1. Durch Einschalten von DHCP weist der DHCP-Server automatisch eine IP zu. Alternativ können Sie DHCP ausgeschaltet lassen und die erforderlichen Netzwerkinformationen manuell eingeben

1. Wählen Sie dann Übernehmen, drücken Sie zum Abschließen des Konfigurationsvorgangs die „Taste.
2. Öffnen Sie Ihren Webbrowser und ge-Öffne ben Sie die IP-Adresse des Projektors ein, um auf die Crestron Steuerungsseite zuzugreifen.

1. Siehe unten für Tastatur Zeichentasten Größenbeschränkung.

Kategorie Element		Eingabelänge (Zeichen)
Crestron Steuerung	IP-Adresse 15
	IP ID 2
	Port 5
Projektor	Projektorname 20
	Standort 9
	Zugewiesen zu 9
Netzwerkkon-figuration	DHCP (Aktiviert) (N/V)
	IP-Adresse 15
	Subnetzmaske 15
	Standard Gateway 15
	DNS Server 15
Benutzer-kennwort	Aktiviert	(N/V)
	Neues Kennwort	15
	Bestätigen	15
Admin Kennwort	Aktiviert	(N/V)
	Neues Kennwort	15
	Bestätigen	15

Unten ist ein Beispiel für eine schnelle Netzwerkeinrichtung

Schritt 1: Vergeben Sie die IP-Adresse 192.168.0.100 und Subnetzmaske 255.255.255.0.

IP-Adresse

192.168.0.100

Schritt 2: Wählen Sie Übernehmen und drücken Sie auf Eingabe, um die Änderungen zu speichern und das Menü zu verlassen.

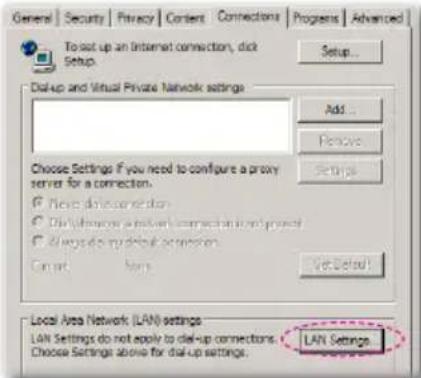

Schritt 3: Klicken Sie zum Öffnen der Netzwerkverbindungen auf Start > Systemsteuerung > Netzwerk- und Internetverbindungen, klicken Sie dann auf Netzwerkverbindungen. Klicken Sie auf die Verbindung, die Sie konfigurieren möchten; klicken Sie dann unter Netzwerkaufgaben , auf Einstellungen dieser Verbindung ändern.

Schritt 4: Klicken Sie in der Allgemein-Registerkarte unter Diese Verbindung verwendet folgende Elemente auf Internetprotokoll (TCP/IP); klicken Sie dann auf „Eigenschaften".

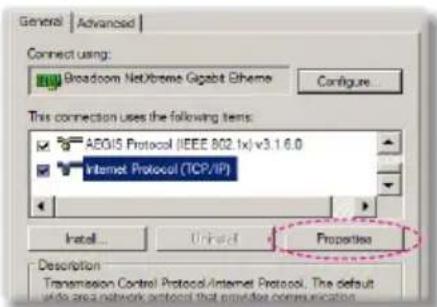

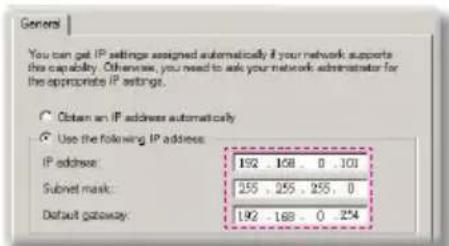

Schritt 5: Klicken Sie auf Die folgende IP-Adresse verwenden; geben Sie die nachstehede Adresse ein:

1) IP-Adresse: 192.168.0.101
2) Subnetzmaske: 255.255.255.0
3) Standardgateway: 192.168.0.254

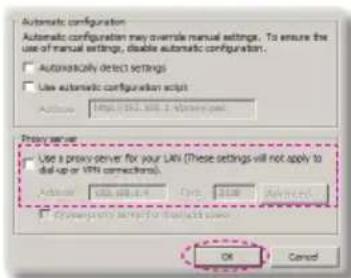

Schritt 6: Klicken Sie zum Öffnen der Internetoptionen auf den IE-Webbrowser, dann auf „Internetoptionen“. Klicken Sie dann auf die Verbindungen-Registerkarte und anschließend auf „LAN-Einstellungen“

Schritt 7: DasLocal Area Network (LAN)-Einstellung-Dialogfenster öffnet sich, entfernen Sie im Proxyserver-Bereich das Häkchen beim Kontrollkästchen Einen Proxyserver für Ihe LAN; klicken Sie dann zweimal auf die „OK“-Schaltfläche.

Schritt 8: Schließen Sie ein Cross-Over Netzwerkkabel an den Projektor und den Computer an.

Schritt 9: Öffnen Sie den IE, geben Sie die IP-Adresse (192.168.0.100) in die URL ein, drücken Sie dann die „Enter“-Taste.

Crestron RoomView Steuerungsprogramm

Crestron RoomView™ ist eine zentrale Überwachungsstation für 250+ Steuerungssysteme in einem einzelnen Ethernet-Netzwerk (mehr sind möglich, die Anzahl hängt von der Kombination aus IP ID und IP-Adresse zusammen). Crestron RoomView überwacht jeden Projektor, darunter den Onlinestatus, Systemleistung, Lampen-Betriebsdauer, Netzwerkeinstellung und Hardwaredefekte, sowie vom Administrator definierte Eigenschaften.

Der Administrator kann Rauminformationen, Kontaktinformationen und Ereignisse hinzufügen, löschen oder bearbeiten, welche automatisch für alle Benutzer durch die Software registriert werden. (Benutzeroberfläche wie auf folgender Abbildung)

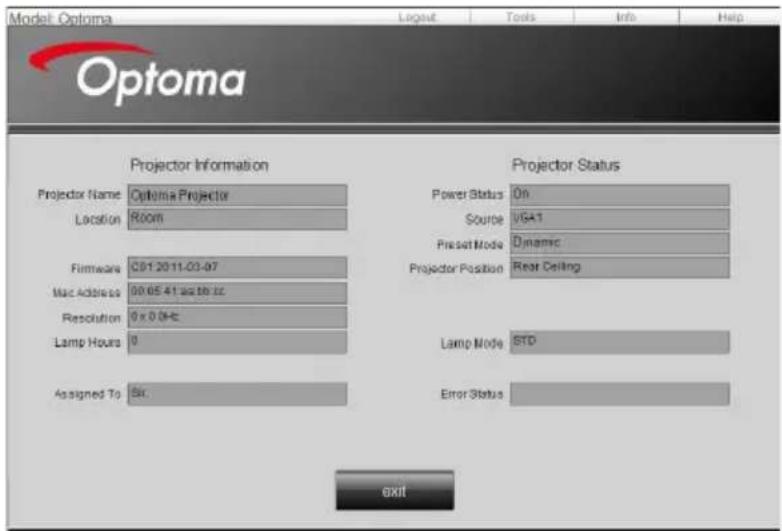

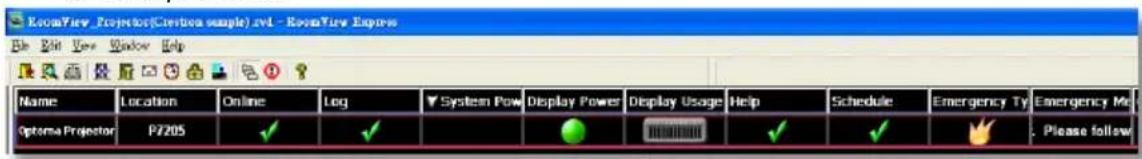

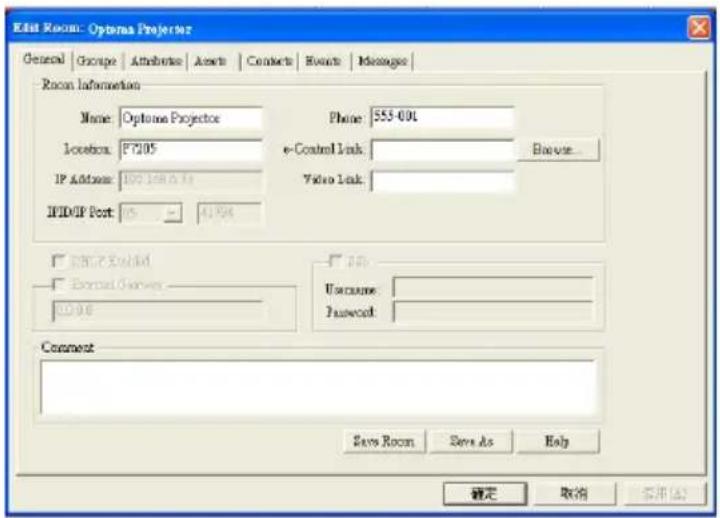

1. Hauptfenster

Unterstützung der Crestron Room-View Funktion modellabhängig.

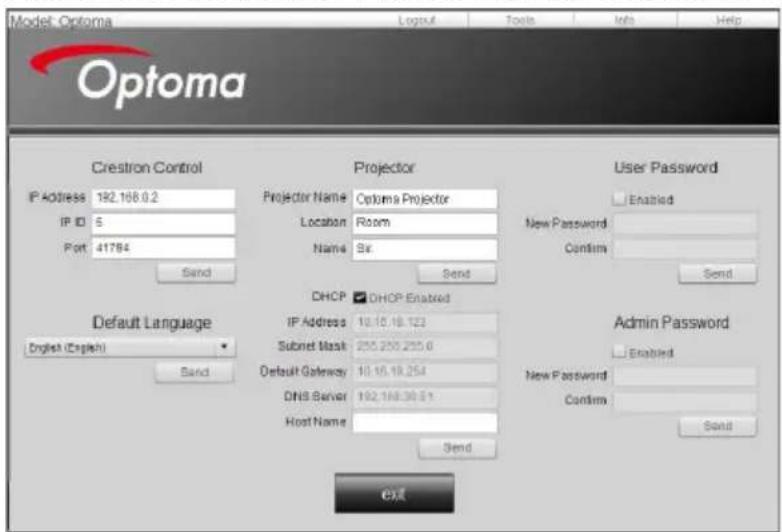

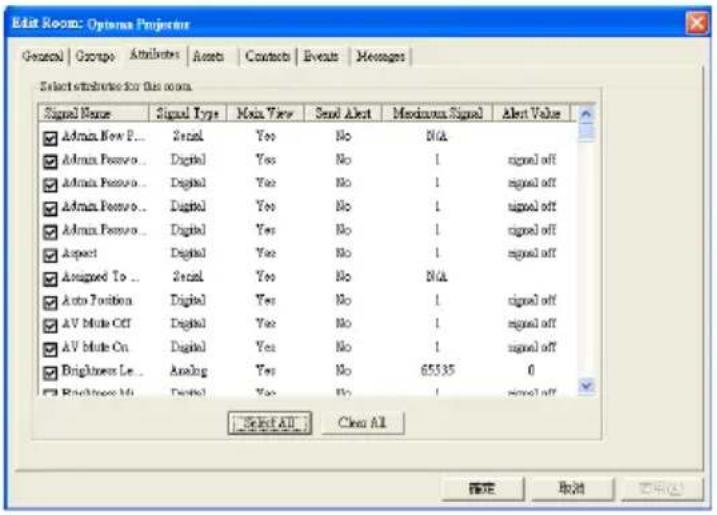

3. Eigenschaft bearbeiten

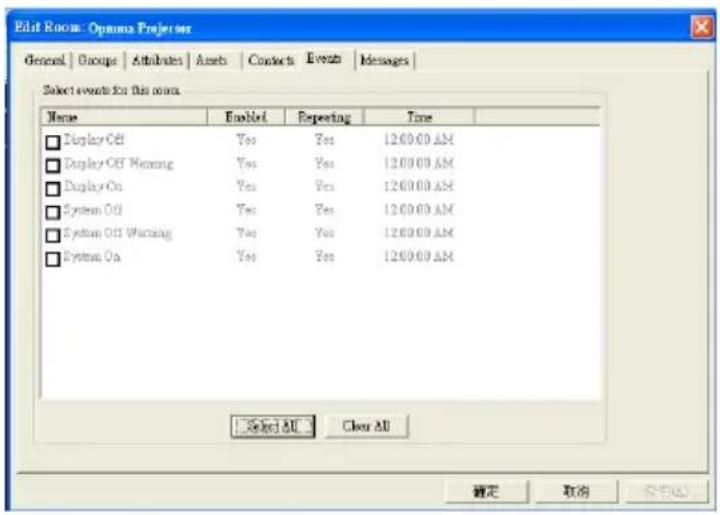

4. Ereignis bearbeiten

Weitere Informationen finden Sie unter http://www.crestron.com & www.crestron.com/getroomview.

OPTIONEN

Source Lock

Ein: Der Projektor sucht nur die aktuelle Eingangsverbindung.
Aus: Der Projektor sucht nach anderen Signalen, falls das aktuelle Eingangssignal verloren geht.

Große Höhe

Wenn „Ein“ ausgewählt ist, drehen die Lüfter schneller. Diese Funktion ist besonders beim Einsatz in großen Höhen (in denen die Luft recht dünn ist) sinnvoll.

Info ausblenden

Ein: Mit „Ein“ verbergen Sie die Informationsmitteilungen.
Aus: Mit „Aus“ wird die „Suchen“-Mitteilung angezeigt.

Wenn der Staubfilter installiert ist, muss der Höhenmodus eingeschaltet werden. Der Staubfilter ist optional und wird in einigen Regionen möglicherweise nicht benötigt.

Tastenfeldsperre

Wenn die Tastensperrfunktion eingeschaltet („Ein“) ist, wird das Bedienfeld gesperrt. Der Projektor kann jedoch noch über die Fernbedienung gesteuert werden. Durch Auswahl von „Aus“ können Sie das Bedienfeld wieder nutzen.

Testbild

Anzeige eines Testbilds. Es gibt Gitter, Weißmuster und Keins.

Hintergrundfarbe

Mit dieser Funktion stellen Sie den Bildschirm „Schwarz“, „Rot“, „Blau“, „Grün“ oder „Weiß“ dar, wenn kein Signal vorhanden ist.

Zurücksetzen

Mit „Ja“ setzen Sie die Anzeigeparameter in allen Menüs auf die Werkseinstellungen zurück.

OPTIONEN | Erweitert

Direkt einschalten

Wählen Sie zum Aktivieren des „Direkt einschalten“-Modus „Ein“. Der Projektor schaltet sich automatisch ein, sobald er mit Strom versorgt wird; Sie müssen dazu nicht die „Taste am Bedienfeld des Projektors oder auf der Fernbedienung drücken.

Autom. aus (Min.)

Hier stellen Sie den Countdown-Timer ein. Der Countdown-Timer fängt an zu zählen, wenn kein Signal in den Projektor eingegeben wird. Der Projektor wird automatisch ausgeschaltet, wenn der Countdown (in Minuten) abgelaufen ist.

Wenn der Betriebsmodus (Standby) auf Eco (< 0,5 W) gestellt ist, werden VGA-Ausgabe, Audio Durchschleifen deaktiviert, wenn sich der Projektor im Standbymodus befindet.

Zeitsteuerung (Min.)

Hier stellen Sie den Countdown-Timer ein. Der Countdown-Timer beginnt zu laufen – unabhängig davon, ob ein Eingangssignal am Projektor anliegt. Der Projektor wird automatisch ausgeschaltet, wenn der Countdown (in Minuten) abgelaufen ist.

Kurzübersicht

Ein: Wenn der Projektor versehentlich ausgeschaltet wird, ermöglicht diese Funktion das sofortige Wiedereinschalten des Projektors, wenn sie innerhalb von 100 Sekunden ausgewählt wird.
Aus: Der Lüfter wird das System abkühlen, sobald der Anwender den Projektor ausschaltet.

Betriebsmodus (Standby)

Öko.: Mit „Öko.“ sparen Sie eine Verlustleistung von < 0,5 W.
Aktiv: Mit „Aktiv“ jeren Sie in den normalen Standby-Modus zturück; der VGA-Ausgang wird aktiviert.

OPTIONEN | LAMPENEINSTL.

Lampenstd.

Hier wird die Projektionsdauer angezeigt.

Hinweis zur Lampe

Hier entscheiden Sie, ob die Meldung zur Erinnerung an das Auswechseln der Lampe angezeigt werden soll. Diese Meldung wird angezeigt, wenn die verbleibende Lebensdauer der Lampe 30 Stunden erreicht.

Wenn die Umgebungstemperatur im laufenden Betrieb mehr als 40°C beträgt, wird der Projektor automatisch auf Öko schalten.

Hellmodus

HELL: Mit „HELL“ erhöhen Sie die Helligkeit.
Öko.: Wählen Sie zum Dämmen der Projektorlampe „Öko“; dadurch verringert sich der Energieverbrauch und Sie verlängern die Lampenlebensdauer.
Öko+: Wenn der Öko+ Modus aktiviert ist, wird die Helligkeit des Inhalts automatisch erkannt, um den Energieverbrauch der Lampe in Zeiten von Inaktivität erheblich zu senken (um bis zu 30%).

Lampestd. auf Null

Hier setzen Sie nach dem Auswechseln der Lampe die Betriebszeit der Lampe zurück.

Netzwerk-Anwendungssystem Einführung

Das Netzwerk-Anwendungssystem umfasst das Netzwerkanzeige System, das Web Administration System und die Multimedia Kartenleser-Anwendung, welche Ihre Netzwerkpräsentation noch leistungsfähiger machen können. Basierend auf dem Netzwerkprotokoll können die Benutzer den Projektor aus der Ferne konfigurieren. Die Verbindung von PC und Projektor wird über USB, Ethernet und WLAN unterstützt. Dieses Projekt nutzt die Netzwerkfähigkeiten voll aus. Es ermöglicht dem Administrator, alle Projektoren in einem Gebäude über einen PC zu steuern. In Notfällen kann der Projektor Alarminformationen an den Administrator per E-Mail und Webseite senden. Es kann mehr als ein USB-Gerät direkt lesen und sämtliche darauf enthaltenen Bilder anzeigen

Dieses Projekt besteht aus drei Softwareprogrammen, welche die Fähigkeiten des Netzwerks und der USB-Verbindung vollständig nutzen.

• Web Administration
• Kartenleser
• Optoma Presenter

Web Administration verwenden

Die Web Administration Anwendung ermöglicht die Konfiguration des Projektors aus der Ferne über das weit verbreitete TCP/IP Protokoll von jedem Ort im Gebäude.

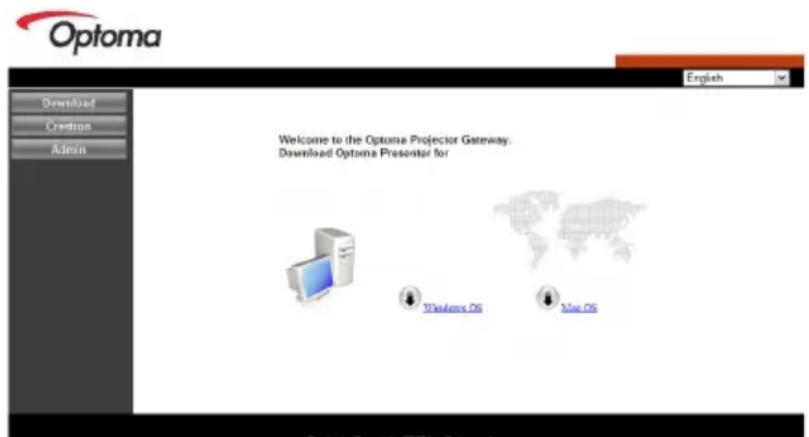

1. Starten Sie den Webbrowser und geben Sie die IP-Adresse in die Adressleiste ein: http://IP-Adresse, worauf die Anmeldeseite angezeigt wird.

2 Auf dieser Seite finden Sie 3 Optionen.

• Klicken Sie auf „Download“. Die Schnittstelle für den Download der Software für „Netzwerkanzeige“ wird angezeigt.
• Klicken Sie auf „Crestron“, um die Steuerungsseite für Flash UI aufzurufen.
• Klicken Sie auf „Admin“, um die Anmeldeseite anzuzeigen.

1. Geben Sie das Kennwort ein und klicken Sie auf die Schaltfläche [Anmeldung]. Daraufhin wird die Hauptseite angezeigt. Das Standardkennwort ist „admin“, wenn das Zielsystem neu ist. Die maximale Kennwortlänge beträgt 8 Zeichen mit allen Zeichen oder „Leerzeichen“.

Systemstatus

Diese Auswahl ermöglicht Ihnen die Anzeige des aktuellen Netzwerk- und Firmware-Status des Projektors.

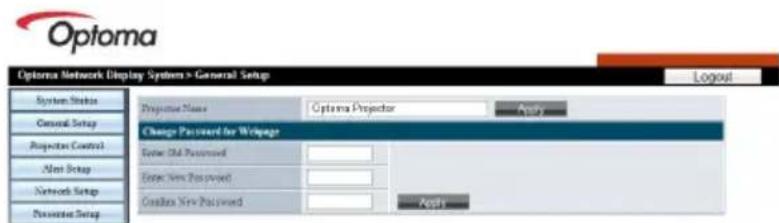

Allgemeine Einrichtung

Hier kann das Admin Passwort geändert werden.

Diese Auswahl gibt Ihnen Zugriff auf die meisten verfügbaren Einstellungen des Projektors und die aktuelle Konfiguration, ohne im selben Raum zu sein.

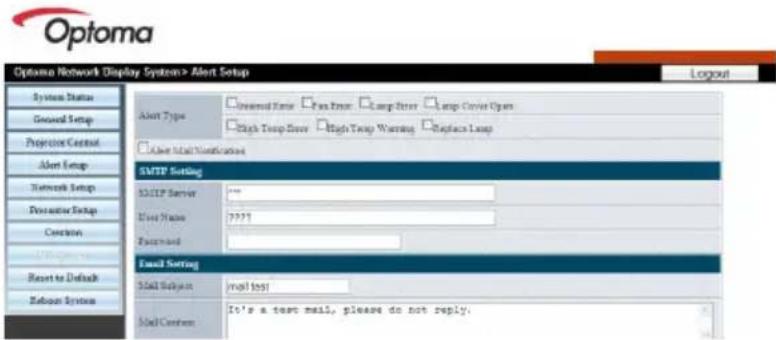

Alarmeinrichtung

• Alarmtyp: Mit dieser Auswahl kann der Admin Alarme empfangen, wenn es ein Problem mit dem Projektor gibt.
• SMTP Einstellung und E-Mail Einstellung: Auf dieser Seite können die Einzelheiten für den E-Mail Versand, z.B. E-Mail IP-Adresse, Benutzername, Passwort und E-Mail Adressen der Empfänger eingerichtet werden. (Hinweis: Mehrere Empfänger werden durch ein Semikolon getrennt.)

Auf dieser Seite kann der WLAN Dongle eingerichtet und konfiguriert werden.

• IP-Einrichtung: Klicken Sie für den Auto-Modus auf „IP-Adresse automatisch beziehen“; klicken Sie für den statischen Modus auf „Die folgende IP-Adresse verwenden“. IP-Adresse/Subnetzmaske/Standard Gateway/DNS Server müssen eingegeben werden. Klicken Sie anschließend auf die Schaltfläche „Übernehmen“.
• DHCP Server Einrichtung: Aktivieren/Deaktivieren, Start-IP, End-IP, Subnetzmaske, Standard Gateway, DNS Server.
• Drahtlos-Einrichtung: Damit kann der Projektor als ein Access Point oder ein Client eingerichtet werden, der in ein bestehendes Netzwerk eingebunden werden kann.

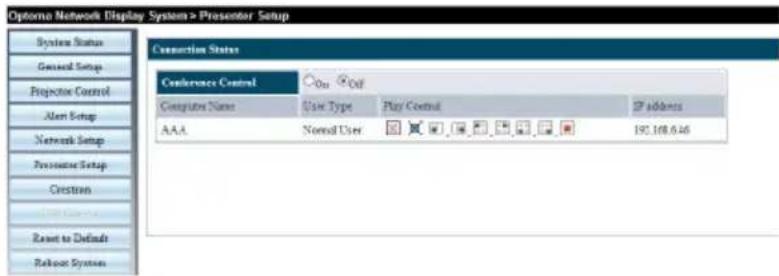

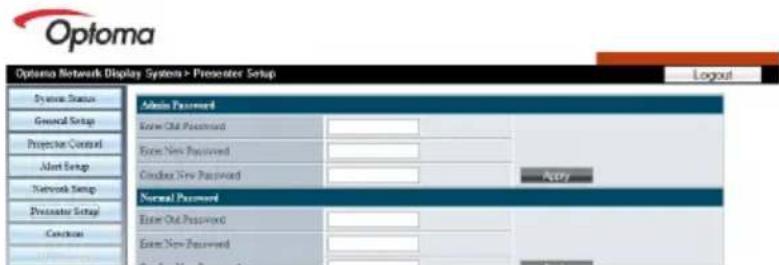

Presenter-Einrichtungg

Adminkennwort/Benutzerkennwort wird zur Änderung des Kennwortes für den Admin/Benutzer auf der Zielseite verwendet.

Klicken Sie auf „Verbindungssteuerung“, um den „Verbindungsstatus“ aufzurufen.

• Konferenzsteuerung: Klicken Sie auf „Ein“ oder „Aus“, um den Konferenzsteuerungsmodus zu aktivieren/deaktivieren.
  Klicken Sie unter „Wiedergabesteuerung“ auf die folgenden Symbole.
  • Klicken Sie hier, um den Host-PC zu trennen.
• Klicken Sie hier, um die Sitzung in den Hintergrund zu setzen.
  • Klicken Sie hier, um den An-
  zeigebereich zu ändern.

Crestron RoomView

Dies ist die Steuerungsseite für Flash UI.

Klicken Sie auf „Ein/Aus“, um den Projektor ein/auszuschalten.

Klicken Sie „Vol-, Stumm, Vol+“, um die Lautstärke zu regeln.

In der QuellenListe sind alle Quellen enthalten, auf die der Projektor zugreifen kann.

Klicken Sie auf „Menü“, um das Menü zu öffnen; klicken Sie auf „Quelle“, um die nächste Quelle zu öffnen; klicken Sie auf „Auto“, um die Quelle automatisch zu erkennen; klicken Sie auf „Leer“, um die AV-Funktion stumm zu schalten.

Im unten stehenden Feld können Sie „Kontrast, Helligkeit, Farbe, Schärfe, Zoom, Einfrieren“ anpassen.

Klicken Sie auf „Extras“ zur Anzeige der folgenden Optionen:

• Crestron Steuerung: die grundlegenden Netzwerkinformationen des Systemsteuerungsgerätes.
• Projektor: die ID jedes Projektors im Gebäude zur Steuerung über den Administrator.
• Benutzerkennwort: Änderung des Benutzerkennwortes
• Standardsprache: Einstellen der Standardsprache.
• DHCP: DHCP und Einzelheiten der Netzwerkkarte aktivieren/deaktivieren.
• Admin Kennwort: Ändern des Administratorkennwortes.

Klicken Sie nach der Änderung jeder Option auf „Senden“, um sie zu übernehmen.

Klicken Sie auf „Info“, um Informationen und den Status des Projektors anzuzeigen.

Klicken Sie auf „Hilfe“, um den Administrator über entsprechenden Schutz oder Bedienung zu informieren.

Auf Standard zurücksetzen

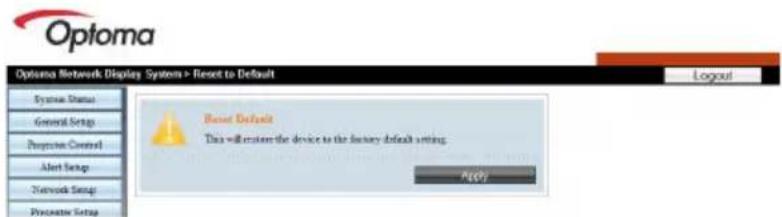

Klicken Sie auf „Übernehmen“, um das System auf die Standardeinstellungen zurückzusetzen.

Klicken Sie auf „Flash Upgrade“, um die Firmware von einer an den Projektor angeschlossenen USB-Festplatte zu aktualisieren.

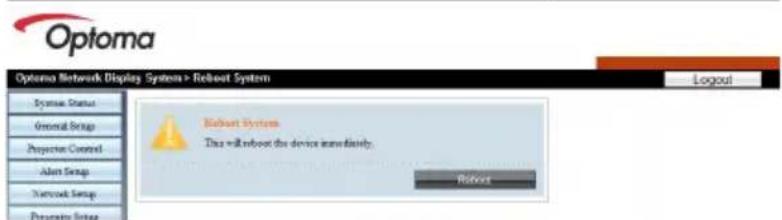

Klicken Sie auf „Neustart“, um das System neu zu starten.

Verwendung der Multimedia Kartenleser-Anwendung

Die Kartenleser-Anwendung kann auf einem USB-Flashlaufwerk gespeicherte Bilder anzeigen.

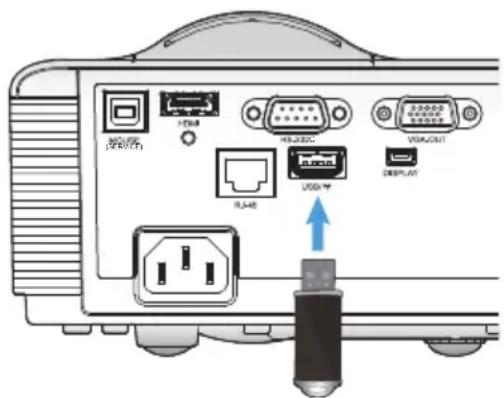

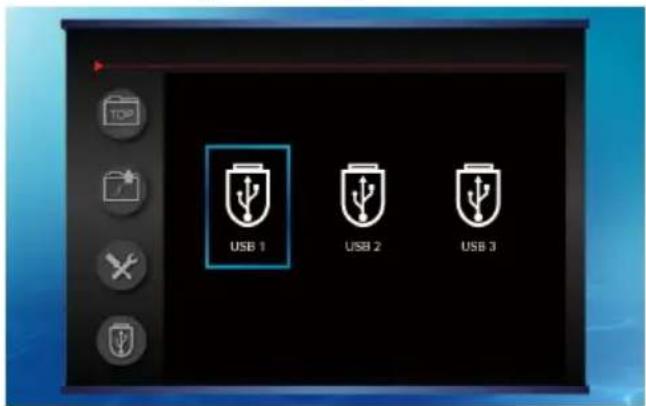

1. Stecken Sie das USB-Gerät an den USB-Anschluss des Projektors. Die Quelle des Flashlaufwerks wird erkannt und anschließend das Erkennungsfenster für USB-Flashlaufwerke angezeigt. Es werden 3 USB-Geräte gleichzeitig unterstützt.

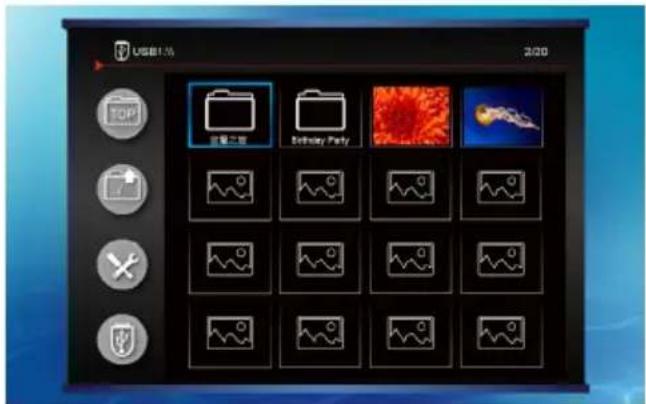

1. Drücken Sie auf „Eingabe“ zum Aufruf des Miniaturbildmodus. Es können verschiedene Fotos in verschiedenen Ordnern ausgewählt werden. Wenn nur ein USB angeschlossen ist, wird die Miniaturbildliste direkt angezeigt. Die folgenden Schaltflächen werden auf der Benutzeroberfläche unterstützt:

Wenn der Dateiname zu lang für die Anzeige ist, wird „...“ als letztes Zeichen nach der maximalen Länge angezeigt und der Rest abgeschnitten.

• Zur obersten Ebene des ausgewählten USB gehen.
• Zur vorherigen Ebene des Ordners gehen.
• Einrichtungsfunktion.
• Einen anderen USB auswählen.

Drücken Sie „Links“ um ganz rechts in der Zeile zurückzugehen. Drücken Sie „Rechts“, um zur nächsten Seite zu springen. Drücken Sie „Oben“, um zur vorherigen Seite zu springen. Drücken Sie „Unten“, um zur nächsten Seite zu springen. Drücken Sie „Eingabe“ in einem Bild und das Bild wird automatisch an den Bildschirm angepasst ohne das Seitenverhältnis zu ändern.

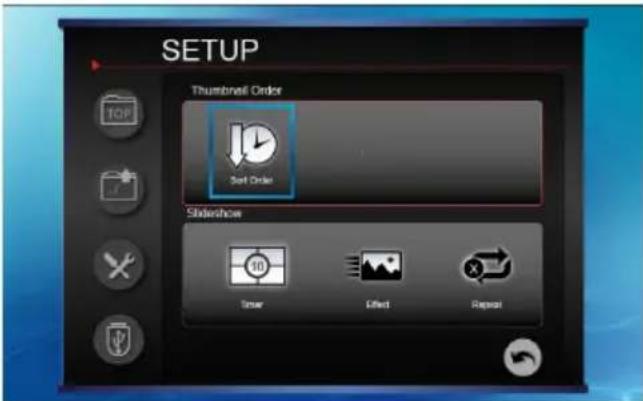

2-1. Einrichtungsmenü

Wenn Sie markieren und auf „Eingabe“ drücken, wird das Einrichtungsmenü aufgerufen. Die folgenden Schaltflächen werden auf der Benutzeroberfläche unterstützt:

- Miniaturbildreihenfolge: Ruft den Miniaturbild Anzeigemodus auf. - Diashow: Ruft den Diashowmodus auf.

Timer: Verwenden Sie diese Funktion, um das Diashow-Intervall einzustellen.
Effekt: Zeigt den Effekt der Diashow an.
Wiederholen EIN/AUS: Diashow Wiederholmodus aktivieren/deaktivieren:

• Zurück zur Miniaturbild Dateisuche gehen.

Drücken Sie auf die Taste Oben/Unten/Links/Rechts zur Auswahl von verschiedenen Funktionen und drücken Sie auf Enter, um sie zu übernehmen.

2-2. Diashow

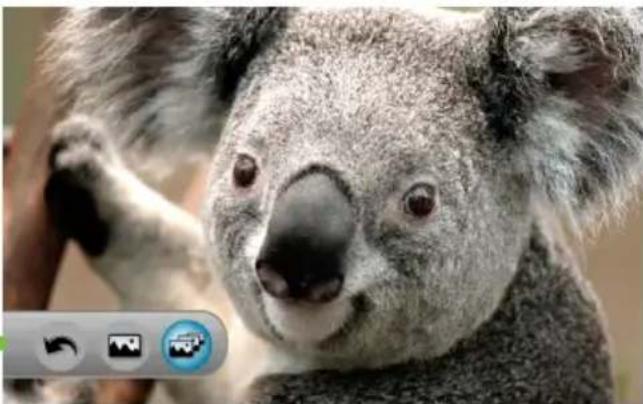

Wenn Sie in einem Bild auf „Eingabe“ drücken, wird das Bild automatisch an den Bildschirm angepasst ohne das Seitenverhältnis zu ändern. Die folgenden Schaltflächen werden auf der Benutzeroberfläche unterstützt:

Wenn die Bilddatei sehr groß ist, z.B. im BMP-Format, wird die Diashow länger als bei normalen Bildern sein. Die max. Größe der Bilddatei ist wie folgt:
- JPG:10000 x 10000;
- TIF, BMP, GIF und PNG: 1280 x 800

• Diashow Ein.

Rechts/Links-Taste: Das nächste/vorherige Foto anzeigen und Diashow beibehalten.
Eingabetaste: Die Steuerungsleiste anzeigen.
Menütaste: Das Projektormenü anzeigen.

• Diashow Aus.

Oben/Unten-Taste: Drehen um +90/-90 Grad.
Rechts/Links-Taste: Das nächste/vorherige Foto anzeigen.
Eingabetaste: Die Steuerungsleiste anzeigen.
Menütaste: Das Projektormenü anzeigen.

• Zurück zur Miniaturbild Dateisuche gehen.

Drücken Sie auf die Links/Rechts-Taste zur Auswahl von verschiedenen Funktionen und drücken Sie auf Enter, um sie zu übernehmen.

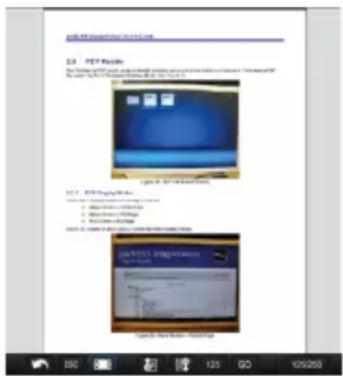

2-3. PDF

Wenn Sie in einer PDF Datei auf „Eingabe“ drücken, wird das PDF Dokument im Vollbildmodus angezeigt. Die folgenden Schaltflächen werden auf der Benutzeroberfläche unterstützt:

: Zurück zur Miniaturbild Dateisuche.
EGC Einstellungsleiste ausblenden.
Anpassen/Vollbild Schalter.
: Seite 5 Seiten zurückstellen.
: Seite 5 Seiten vorstellen.
60 Direkt zur Seite springen, die in der vorherigen Spalte eingestellt wurde.
125/250 : Aktuell/Gesamtseiten.

Wenn das Bild aufgrund von zu wenig Speicher nicht angezeigt oder das Bildformat nicht unterstützt werden kann, wird das Bild in der Mitte des Bildschirms angezeigt.

Das Optoma Presenter System verwenden

Die Optoma Presenter Anwendung ermöglicht einem PC Host die Präsentation von USB und über eine Netzwerkverbindung (Kabel oder WLAN).

Dieser Projektor ist nur mit Optomas Mini WLAN USB Dongle kompatibel. Bitte kontaktieren Sie den Optoma Kundendienst, um mehr zu erfahren.
Der Mini WLAN USB Dongle ist ein optionales Zubehör.
USB Anzeige und Netzwerkanzeige unterstützen Windows XP, Vista, Win7, Win7 (32/64 bit), Mac OS 10.5, Mac OS 10.6.
Die Tastaturmausfunktion unterstützt nur Netzwerkanzeigequelle.
Der Benutzer muss als Administrator angemeldet sein.
Die Tastaturmausfunktion arbeitet im Vollbild oder Links oben Bildschirm oder Links Bildschirm.
Die Tastaturmausfunktion wird nicht funktionieren, wenn Sie abgemeldet sind oder im Sperr-, Schlaf-, Ruhe- oder Standbymodus.

1-1. Optoma Presenter über USB oder Ethernetkabel verwenden Verbinden Sie das USB-Kabel mit dem Projektor. Ein USB-Gerät wird unter „Computer“ angezeigt.

• Wählen Sie „Optoma Presenter“ und führen Sie anschließend „autorun.exe“ aus, um die USB-Anzeige zu starten.
• Klicken Sie auf das Autorun Symbol unten rechts, um die USB-Anzeige anzuzeigen oder wiederzugeben.

1-2. Den Optoma Presenter über einen Mini WLAN USB Dongle verwenden

1-2-1. Verbinden Sie den WLAN USB Dongle mit dem USB-Anschluss des Projektors.

Standard SSID für WLAN ist Netzwerkanzeige.

1-2-2. Projektor einschalten.

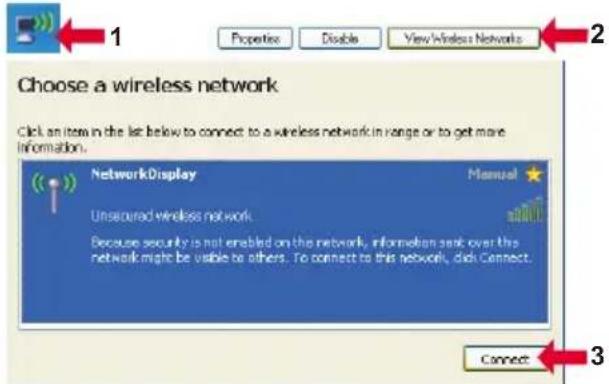

1-2-3. Verbinden Sie sich auf Ihrem PC-Gerät mit Mini WLAN USB Dongle SSID „Netzwerkanzeige“.

1-2-4. Laden Sie die Optoma Presenter Software herunter und führen Sie die Installation durch.

1. Klicken Sie nach der Installation auf dem PC doppelt auf das Optoma Presenter Programmsymbol, um das Hauptfenster aufzurufen.

• Netzwerkanzeige verbinden und suchen.
• Anzeigebereich auswählen.
• Sämtliche verbundenen Netzwerkanzeigen verwalten.
• Optoma Presenter konfigurieren.

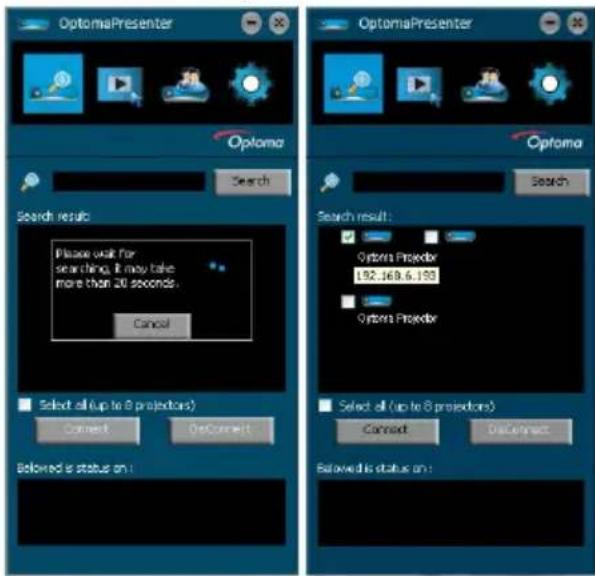

2-1. Klicken Sie auf zum das Verbindungs- und Suchmenü aufzurufen.

2-1-1. Geben Sie die IP-Adresse des Projektors ein, wählen Sie die Option „Direkt“ und klicken Sie anschließend auf „Verbinden“, um die Anmeldeschnittstelle aufzurufen. Oder klicken Sie auf „Suche“, um die Projektoren im Netzwerk zu suchen und Projektoren zum Verbinden auszuwählen.

2-1-2. Geben Sie „Benutzertyp“ und „Passwort“ in die Anmeldeschnittstelle ein.

2-1-3. Nach der Anmeldung wird Optoma Presenter die PC-Auflösung an die von der Netzwerkanwendung unterstützte Auflösung anpassen.

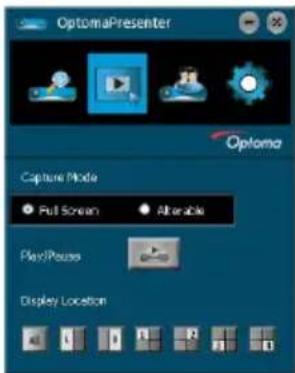

2-2. Klicken Sie auf zum die Größe des Projektionsbereichs auswählen, einschließlich Vollbild und Anpassbarer Modus.

Audioübertragung wird bei einer Einszu-Eins Verbindung zwischen PC und Computer unterstützt. Wenn der Audioausgang aktiviert ist, wird die Bildqualitätseinstellung ausgegraut.

Um ein Bild mit höherer Qualität zu erhalten, stellen Sie die Qualität bitte auf Hoch und stellen Sie den Audioausgang auf „Nein“.

- Größenveränderung: Der Rahmen im ANPASSBAREN Modus kann durch Ziehen an den acht kleinen Quadraten an den acht Ecken des Rahmens vergrößert oder verkleinert werden.

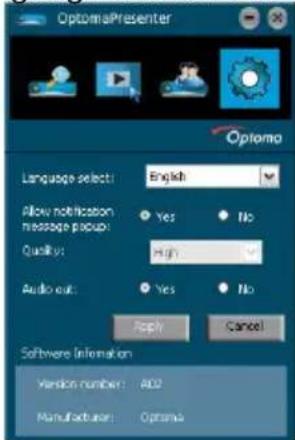

2-3. Klicken Sie auf zur Auswahl der Sprache, des Audioausgangs und der Anzeige der Softwareinformationen.

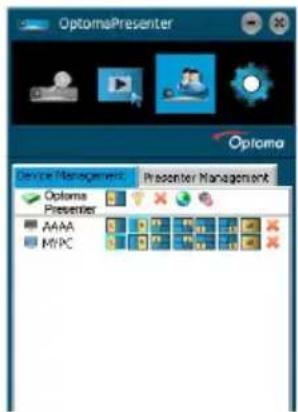

2-4. Klicken Sie auf zur Steuerung aller Benutzer und aller Projektoren, die an denselben Projektor angeschlossen sind.

• Anzeigebereich.
•: Zum Entsperren und Ändern des Netzwerkanzeigepasswortes anklicken. Nur der Administrator hat die Berechtigungen zum Vornehmen der Änderungen.
- Wenn ein normaler Benutzer angemeldet ist, erfolgt nach einem Klick auf dieses Sperrsymbol keine Reaktion.
• ✗ Von Ziel-Netzwerkanzeige trennen.
• Die Ziel-Netzwerkanzeige über ein Webseiten-Frontend verbinden.
• Schaltet Audio ein.
• Schaltet Audio aus.

Benutzer vom Typ Admin können eine Menüseite mit einer Liste von PCs sehen, die mit der Ziel-Netzwerkanzeige verbunden sind.

Die Qualität des Bildes über eine Netzwerkverbindung hängt von der insgesamt im Netzwerk verfügbaren Bandbreite ab.

• Für die anderen PCs.
• Für den aktuellen PC.
- Optionen des Anzeigeanschlusses, wobei der markierte der aktuelle Status ist. Klicken Sie auf einen, um den Anzeigeanschluss zu ändern.
• ✗Den PC von einer Netzwerkanzeige trennen.

Problemlösung

Falls Probleme mit Ihrem Projektor auftreten, wenden Sie sich bitte zuerst an die nachstehenden Informationen. Falls ein Problem fortbestehen sollte, wenden Sie sich bitte an Ihren örtlichen Verkäufer oder ein Kundencenter.

Es wird kein Bild angezeigt

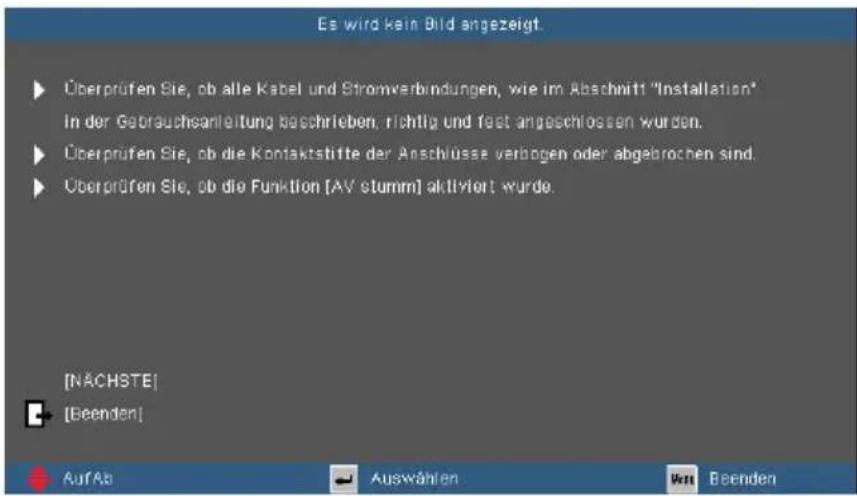

Überprüfen Sie, ob alle Kabel und Stromverbindungen korrekt und sicher angeschlossen sind (siehe Abschnitt „Installation“).
Überprüfen Sie, ob die Kontaktstifte der Anschlüsse verbogen oder abgebrochen sind.
Überprüfen Sie, ob die Projektionslampe richtig installiert ist. Lesen Sie hierzu den Abschnitt „Auswechseln der Lampe“.
Überprüfen Sie, ob die Objektivabdeckung entfernt und der Projektoreingeschaltet wurde.
Vergewissern Sie sich davon, dass die „AV stumm“-Funktion deaktiviert ist.

? Bild teilweise, rollend oder falsch angezeigt

Drücken Sie die "Neusynchronisation"-Taste auf der Fernbedienung.
Bei Verwendung eines PCs:

Bei Windows 95, 98, 2000, XP, Windows 7:

1. Öffnen Sie "Arbeitsplatz", anschließend den „Systemsteuerung"-Ordner; doppelklicken Sie auf das „Anzeige"-Symbol.
2. Wählen Sie die „Einstellungen“-Registerkarte.
3. Stellen Sie sicher, dass die Anzeigewauflösung UXGA (1600 x 1200) oder weniger beträgt.
4. Klicken Sie auf die Schaltfläche „Erweitert“.

Falls der Projektor weiterhin nicht das ganze Bild anzeigt, muss auch die Einstellung des verwendeten Monitors geändert werden. Folgen Sie hierzu den nachstehenden Schritten.

1. Stellen Sie sicher, dass die Auflösungseinstellung UXGA (1600 x 1200) oder weniger beträgt.

2. Wählen Sie unter der „Monitor“-Registerkarte „Ändern“.

3. Klicken Sie auf „Alle Hardwarekomponenten dieser Geräteklasse“. Wählen Sie im Feld „Hersteller“ die Option „Standardmonitortypen“ und dann die benötigte Auflösung aus dem Feld „Modelle“ aus.

4. Stellen Sie sicher, dass die Anzeigewauflösung des Montiors UXGA (1600 x 1200) oder weniger beträgt.

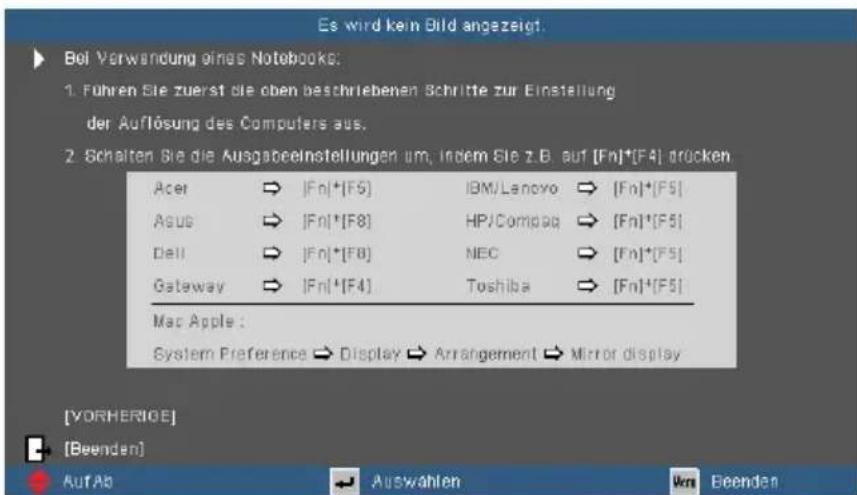

Bei Verwendung eines Notebooks:

1. Führen Sie zuerst die oben beschriebenen Schritte zur Anpassung der Auflösung des Computers aus.
2. Drücken Sie je nach Ihrem Notebooktyp die entsprechenden Tasten, um Signale von dem Notebook zu dem Projektor zu senden. Beispiel: [Fn]+[F4]

Acer ⇒ [Fn]+[F5]	IBM/Lenovo ⇒ [Fn]+[F7]
Asus ⇒ [Fn]+[F8]	HP/Compaq ⇒ [Fn]+[F4]
Dell ⇒ [Fn]+[F8]	NEC ⇒ [Fn]+[F3]
Gateway ⇒ [Fn]+[F4]	Toshiba ⇒ [Fn]+[F5]

Mac Apple:

Systemeinstellungen → Anzeige → Einrichtung →

Spiegelanzeige

Wenn Sie Probleme bei der Änderung der Auflösung haben oder das Bild am Monitor hängen bleibt, sollten Sie alle Geräte inklusive des Projektors neu starten.

Der Bildschirm des Notebooks oder PowerBook-Computers zeigt die Präsentation nicht an

Bei Verwendung eines Notebook-PCs

Manche Notebook-PCs deaktivieren ihren eigenen Bildschirm, wenn ein zweites Anzeigegerät angeschlossen ist. Jedes Gerät muss anders reaktiviert werden. Weitere Informationen entnehmen Sie bitte der Bedienungsanleitung Ihres Computers.

? Das Bild ist instabil oder flimmert

Korrigieren Sie das Bild mit der „Phase“-Funktion. Auf Seite 37 finden Sie weitere Informationen.
Ändern Sie auf Ihrem Computer die Farbeinstellung für den Monitor.

? Das Bild hat einen senkrechten flimmernden Streifen

Ändern Sie die Einstellung der Funktion „Frequenz“. Siehe Seite 37 für weitere Informationen.
Überprüfen Sie den Anzeigemodus der Grafikkarte und ändern ihn gegebenenfalls in einen mit diesem Projektor kompatiblen Modus.

? Das Bild ist nicht fokussiert

Stellen Sie sicher, dass die Objektivabdeckung entfernt ist.
Stellen Sie die Bildschärfe über den Fokusring des Projektors ein.
Achten Sie darauf, dass sich die Leinwand in der richtigen Entfernung zum Projektor befindet. Siehe Seite 17.

Das Bild ist bei einer 16:9 DVD-Wiedergabe zu langgestreckt

Wenn Sie eine anamorphe DVD oder 16:9-DVD wiedergeben, erreichen Sie durch Einstellen auf 16:9 über das OSD die bestmögliche Bildqualität.
Wenn Sie einen DVD-Titel im 4:3-Format wiedergeben, ändern Sie bitte über das OSD-Menü des Projektors das Format in 4:3.
Sofern das Bild nach wie vor gestreckt sein sollte, müssen Sie ebenfalls das Seitenverhältnis wie folgt ändern:
- Bitte stellen Sie an Ihrem DVD-Player das Anzeigeformat auf 16:9 (Breitbild) ein.

? Bild zu klein oder zu groß

Rücken Sie den Projektor näher an die Leinwand oder weiter von der Leinwand weg.
Drücken Sie die „Menü“-Taste auf der Fernbedienung oder am Bedienfeld, wählen Sie „ANZEIGE → Format“ und versuchen Sie es mit einer anderen Einstellung.

? Bild hat geneigte Seiten

Stellen Sie den Projektor wenn möglich so auf, dass er horizontal auf den Bildschirm zentriert ist und er sich unterhalb des Bildschirms befindet.
Drücken Sie auf die „Trapezkorrektur +/- „ Taste auf der Fernbedienung oder drücken Sie auf „/“ auf dem Projektor, bis die Seiten vertikal sind.

? Bild ist invertiert

Wählen Sie „SETUP → Projektion“ im OSD-Menü und ändern die Projektionsrichtung.

Der Projektor reagiert auf keine Steuerung

▶ Schalten Sie, wenn möglich, den Projektor aus, ziehen das Netzkabel heraus und warten für mindestens 60 Sekunden, bevor Sie das Netzkabel wieder anschließen.
Vergewissern Sie sich, dass die „Tastenfeldsperre“ nicht aktiv ist, indem Sie versuchen, den Projektor über die Fernbedienung zu steuern.

? Die Lampe erlischt oder macht einen Knall

Wenn das Ende der Lampenlebensdauer erreicht ist, erlischt die Lampe mit einem lauten Knallgeräusch. In diesem Fall lässt sich das Gerät nicht mehr einschalten, bis das Lampenmodul ausgewechselt ist. Folgen Sie den Anweisungen im Abschnitt „Auswechseln der Lampe“ auf Seite 69-70, um die Lampe auszuwechseln.

? LED-Meldungen

Meldung	EIN/STANDBY-LED	Temp-LED	Lamp-LED
	(grün/gelb) (rot) (rot)
Netzkabel angeschlossen	Gelb	○	○
Eingeschaltet (Aufwärmen)	Blinkt grün	○	○
Lampe leuchtet Grün		○	○
Ausgeschaltet (Abkühlen)	Blinkt grün	○	○
Schnelles Fortsetzen (100 Sek.)	Blinkt grün	○	○
Fehler (Überhitzt)	Blinkt gelb	☀	○
Fehler (Gebläse versagt)	Blinkt gelb	Blinkend	○
Fehler (Lampe versagt)	Blinkt gelb	○	☀

Dauerleuchten →

Kein Leuchten ○

* Die EIN/STANDBY LED wird AN sein, wenn das OSD erscheint und AUS, wenn sich das OSD ausblendet.

? Bildschirmmeldungen

▶ Temperaturwarnung:

Lüfter versagt:

Lampenwarnung:

Außerhalb Anzeigebereich:

? Die Fernbedienung funktioniert nicht

Achten Sie darauf, dass die Fernbedienung sowohl horizontal als auch vertikal mit einem Winkel von ±15° auf den IR-Empfänger am Gerät zeigt, wenn Sie die Fernbedienung verwenden.
Achten Sie darauf, dass sich keine Hindernisse zwischen der Fernbedienung und dem Projektor befinden. Achten Sie darauf, dass die Fernbedienung nicht weiter als 7 m (±0°) von dem Projektor entfernt ist.
Achten Sie darauf, dass die Batterien richtig eingelegt sind.
Wechseln Sie die Batterien aus, wenn sie aufgebraucht sind.

Auswechseln der Lampe

Der Projektor erkennt automatisch die Lebensdauer der Lampe. Wenn das Ende der Lampenlebensdauer näher rückt, wird eine Warnmeldung angezeigt.

Warnung Lampe

Lampen aufzeit überschritten.

Wenn Sie diese Meldung sehen, wenden Sie sich bitte baldmöglichst an Ihren Händler oder das nächste Kundendienstzentrum, um die Lampe auszuwechseln. Stellen Sie sicher, dass sich der Projektor mindestens 30 Minuten lang abgekühlt hat, bevor Sie die Lampe auswechseln.

CAUTION!

⚠️ Warnung: Wenn das Gerät an der Decke montiert ist, seien Sie beim Öffnen der Lampenzugangblende bitte vorsichtig. Es ist ratsam eine Schutzbrille beim Auswechseln der Lampe zu tragen, wenn das Gerät an der Decke befestigt ist. „Achten Sie darauf, dass keine losen Teile aus dem Projektor fallen.”

⚠️ Warnung: Das Lampenfach kann heiß sein! Lassen Sie das Gerät abkühlen, bevor Sie die Lampe auswechseln!

⚠️ Warnung: Achten Sie darauf, dass Sie weder das Lampenmodul fallen lassen noch die Birne anfassen, um Verletzungen zu vermeiden. Die Birne kann zerbrechen und Verletzungen verursachen, wenn das Lampenmodul herunterfällt.

Die Schrauben an der Lampenabdeckung und an der Lampe selbst können nicht gelöst werden.
Der Projektor lässt sich nicht einschalten, solange die Lampenabdeckung nicht aufgesetzt wurde.
Berühren Sie nicht das Glas der Lampe. Durch Fett, das sich von der Haut auf die Lampe überträgt, kann die Lampe zerstört werden. Reinigen Sie das Lampenmodul mit einem trockenen Tuch, falls es versehentlich angefasst wurde.

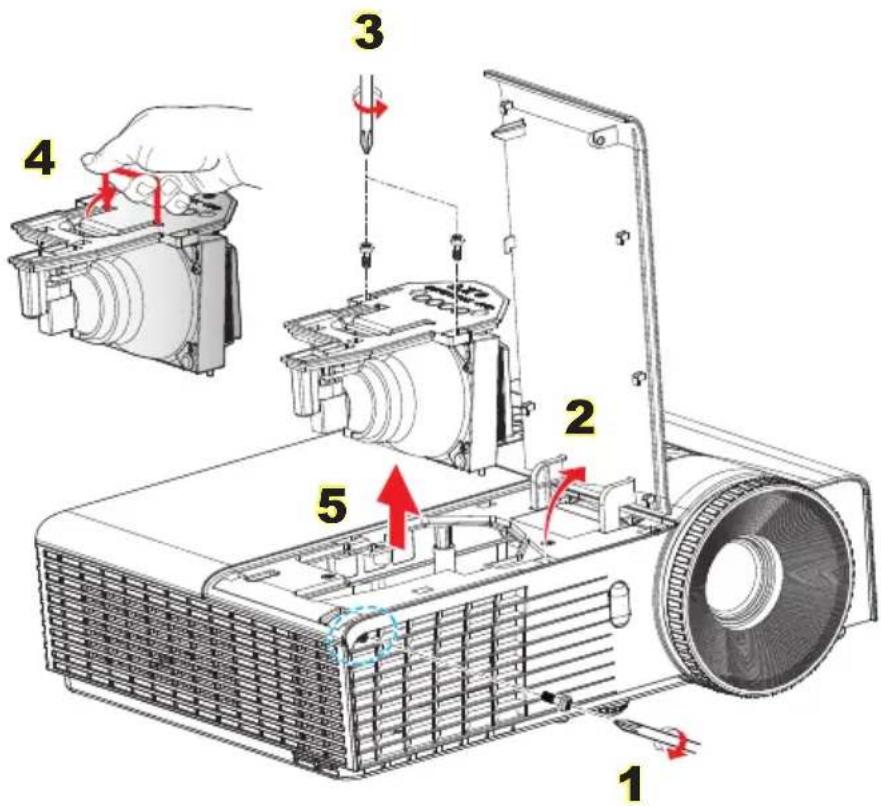

So wechseln Sie die Lampe aus:

1. Schalten Sie den Projektor aus, indem Sie die Taste 🔊 drücken.
2. Lassen Sie den Projektor mindestens 30 Minuten lang abkühlen.
3. Trennen Sie das Gerät vom Stromnetz.
4. Lösen Sie die Schraube an der Abdeckung. 1
5. Heben Sie die Abdeckung an. 2
6. Lösen Sie die zwei Schrauben am Lampenmodul. 3
7. Heben Sie den Lampengriff an, nehmen Sie das Lampenmodul langsam 4 und vorsichtig heraus. 5

Gehen Sie in umgekehrter Reihenfolge vor, um das neue Lampenmodul einzusetzen.

1. Schalten Sie den Projektor ein und führen „Lampe zurücksetzen“ aus, nachdem das Lampenmodul ausgewechselt wurde.

Lampe zurücksetzen: (i) Drücken Sie die „Menu“-Taste → (ii) Wählen Sie „OPTIONEN“ → (iii) Wählen Sie „Lampeneinstl.“ → (iv) Wählen Sie „Lampestd. auf Null“ → (v) Wählen Sie „Ja“.

Kompatible Modi

Computerkompatibilität

Bei der Breitbildauflösung (WXGA) hängt die Kompatibilität von den jeweiligen Notebook-/PC-Modellen ab.
120-Hz-Eingangssignale werden nicht von sämtlichen Grafikkarten unterstützt.
Bitte beachten Sie, dass die Verwendung von Auflösungen außer der nativen 800 x 1024 (SVGA), 1024 x 768 (XGA Modell), 1280 x 800 (WXGA Modell) zu Verlusten bei der Bildqualität führen kann.

Modus Auflösung		Analog/Digital		SVGA/XGA	WXGA
		H-Sync (KHz)	V-Sync (Hz)
VGA 640 ×	350 31,50 70 V	V
VGA 640 ×	350 37,90 85 V	V
VGA 720 ×	350 31,50 70 V
VGA 640 ×	400 31,50 70 V
VGA 640 ×	400 37,90 85 V	V
VGA 720 ×	400 31,50 70 V	V
VGA 720 ×	400 37,90 85 V	V
	720 × 576 - 50 V
	720 × 576 - 60 V
VGA 640 ×	480 31,50 60 V	V
VGA 640 ×	480 - 67 V V
VGA 640 ×	480 37,90 72 V	V
VGA 640 ×	480 37,50 75 V	V
VGA 640 ×	480 43,30 85 V
SVGA 800 ×	600 35,20 56 V	V
SVGA 800 ×	600 37,90 60 V	V
SVGA 800 ×	600 46,90 75 V	V
SVGA 800 ×	600 48,10 72 V	V
SVGA 800 ×	600 - 80 V
SVGA 800 ×	600 53,70 85 V
SVGA 800 ×	600 - 120 V
	832 × 624 - 72 V
	832 × 624 - 75 V V
XGA 1024 ×	576 - 50 V
XGA 1024 ×	576 - 60 V
XGA 1024 ×	768 48,40 60 V	V
XGA 1024 ×	768 56,50 70 V	V
XGA 1024 ×	768 57,70 72 V
Modus Auflösung		Anglog/Digital		SVGA/XGA	WXGA
		H-Sync (KHz)	V-Sync (Hz)
XGA 1024	× 768 60,00 75 V	V
XGA 1024	× 768 68,70 85 V
XGA 1024	× 768 - 120 V
	1152 × 864 - 60 V
	1152 × 864 - 70 V
	1152 × 864 - 75 V
	1152 × 864 - 85 V
	1152 × 870 - 75 V V
HD720 1280	× 720 - 50 V
HD720 1280	× 720 - 60 V
HD720 1280	× 720 - 75 V
HD720 1280	× 720 - 85 V
HD720 1280	× 720 - 120 V
WXGA 1280	× 768 47,40 60 V
WXGA 1280	× 768 - 70 V
WXGA 1280	× 768 - 75 V
WXGA 1280	× 768 - 85 V
WXGA-800	1280 × 800 - 60 V V
SXGA	1280 × 1024	64,00 60 V V
SXGA	1280 × 1024	80,00 75 V
SXGA	1280 × 1024	91,10 85 V
	1366 × 768	60 -		V
	1400 × 900	60	55.935		V
SXGA+	1400 × 1050	- 60 V V
	1680 × 1050	60 -		V
UXGA	1600 × 1200	75,00 60 V V
HDTV	1920 × 1080	33,80 30 V V
HDTV	1920 × 1080	28,10 25 V
HDTV 1920	× 1080i	-	50/60	V
HDTV	1920 × 1080p	-	24/25/30/50/60	V	V
HDTV	1280 × 720 45,00 60 V V
HDTV	1280 × 720p	-	50/60	V	V
Modus	Auflösung	Anglog/Digital		SVGA/XGA	WXGA
		H-Sync (KHz)	V-Sync (Hz)
SDTV	720 × 576	31,30	50	V
SDTV	720 × 576i	-	50	V	V
SDTV	720 × 576p -	50	VV
SDTV	720 × 480	31,50	60	V
SDTV	720 × 480i	-	60	V	V
SDTV	720 × 480p -	60	VV

▶ Computerkompatibilität

Mode Resolution V-Sync (Hz) H-Sync (KHz)
MAC LC 13" 640 × 480 66,66 34,98
MAC II 13" 640 × 480 66,68 35,00
MAC 16" 832 × 624 74,55 49,73
MAC 19" 1024 × 768 75 60,24
MAC 1152 × 870 75,06 68,68
MAC G4 640 × 480 60 31,35
i MAC DV 1024 × 768 75 60,00
i MAC DV 1152 × 870 75 68,49

Videokompatibilität

NTSC M/J, 3.58MHz, 4.43 MHz
PAL	B, D, G, H, I, M, N (4.43 MHz)
SECAM	B, D, G, K, K1, L (4.25/4.4 MHz)
SDTV	480i/p, 576i/p,
HDTV 720p@50Hz/60Hz, 1080i@50Hz/60Hz, 1080p@50Hz/60Hz

Liste mit RS232-Befehlen und Protokollfunktionen

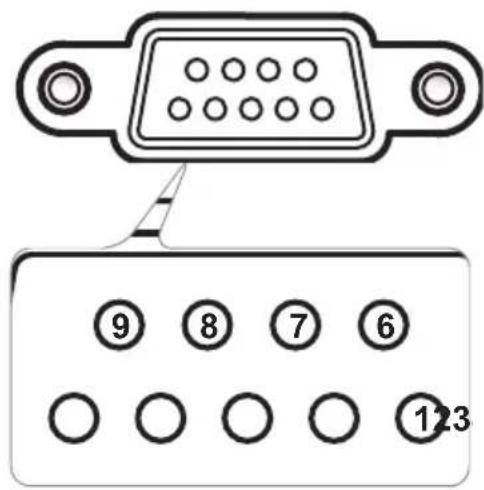

RS232-Polzuordnung

Die RS232 Bu-chse ist geerdet.

Pol-Nr.	Funktion(auf Projektorseite)
1 N/V
2 RXD
3 TXD
4 N/V
5 GND
6 N/V
7 N/V
8 N/V
9 N/V

RS232-Protokollfunktionsliste

1. Nach allen ASCII Befehlen folgt ein Zeilenvorschub .
2. 0D ist der HEX Code für im ASCII Zeichensatz.

Baud Rate : 9600

Data Bits: 8

Parity: None

Stop Bits: 1

Flow Control : None

UART16550 FIFO: Disable

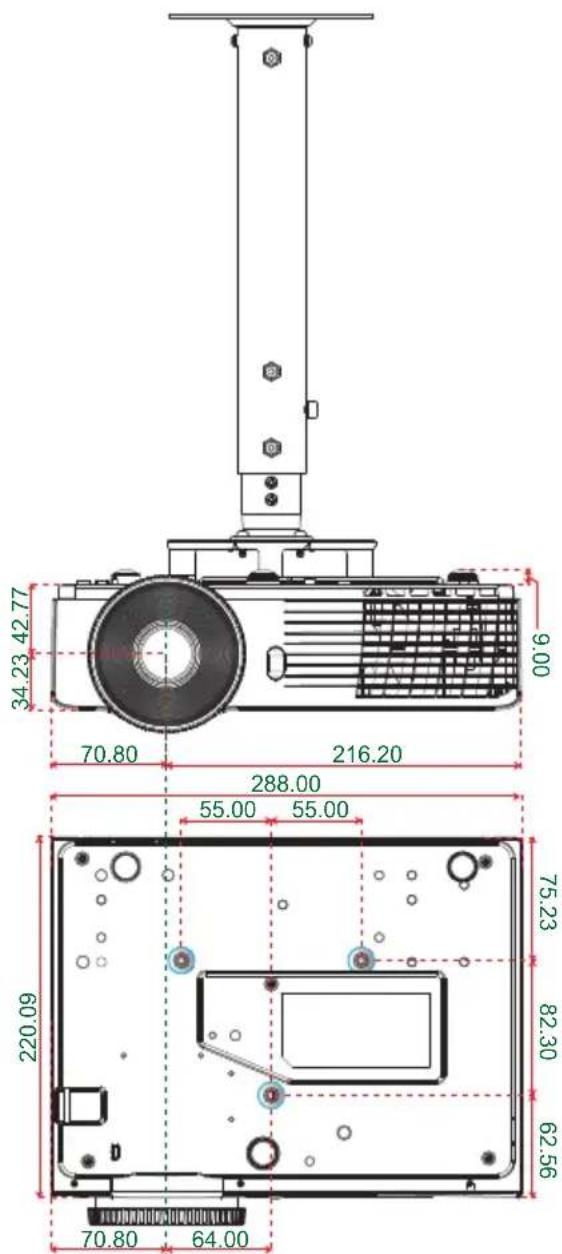

1. Bitte verwenden Sie unser Deckenmontageset zur Installation, um Schäden an dem Projektor zu vermeiden.
2. Falls Sie ein Deckenmontageset von Dritten nutzen möchten, stellen Sie bitte sicher, dass die Schrauben zur Befestigung des Projektors mit den folgenden Spezifikationen übereinstimmen:

▶ Schraubentyp: M4*3
Maximale Schraubenlänge: 11 mm
Mindestschraubenlänge: 8 mm

Bitte achten Sie darauf, dass Schäden aufgrund einer falschen Installation die Garantie erlöschen lassen.

Warning:

1. Wenn Sie Deckenmontagevorrichtungen von anderen Anbietern erwerben, stellen Sie bitte sicher, dass Sie die richtige Schraubengröße verwenden. Die Schraubengröße hängt von der Stärke der jeweiligen Montageplatte ab.
2. Achten Sie darauf, dass es einen Abstand von mindestens 10 cm zwischen der Decke und dem Boden des Projektors gibt.
3. Installieren Sie den Projektor nicht in der Nähe einer Wärmequelle.

Einheit: mm

Optoma weltweite Niederlassungen

Wenden Sie sich bitte an die nächste Niederlassung für einen Kundendienst oder zur Unterstützung.

USA

3178 Laurelview Ct. 888-289-6786

Fremont, CA 94538, USA 510-897-8601

www.optomausa.com [e-mail]

Kanada

Bestimmungen und Sicherheitshinweise

Dieser Anhang führt die allgemeinen Hinweise zu dem Projektor auf.

FCC-Hinweis

Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohnanlagen zu gewährleisten. Dieses Gerät erzeugt und verwendet Funkfrequenzenergie, die ausgestrahlt werden kann und bei unsachgemäßer, nicht der Anleitung des Herstellers entsprechender Installation und Verwendung schädliche Störungen des Rundfunkempfangs verursachen kann.

Allerdings ist nicht garantiert, dass es in bestimmten Einrichtungen nicht doch zu Störungen kommen kann. Falls dieses Gerät Störungen des Radio- oder Fernsehempfangs verursachen sollte, was leicht durch Aus- und Einschalten des Gerätes herausgefunden werden kann, wird dem Anwender empfohlen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

• Neuausrichtung oder Neuplatzierung der Empfangsantenne(n).
• Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.
• Schließen Sie das Gerät an eine Steckdose an, die nicht von demselben Stromkreis wie die Steckdose des Empfängers versorgt wird.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

Hinweis: Abgeschirmte Kabel

Um weiterhin die Anforderungen der FCC-Bestimmungen zu erfüllen, müssen abgeschirmte Kabel bei allen Verbindungen mit anderen Computergeräten verwendet werden.

Vorsicht

Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller zugelassen sind, können die FCC-seitige Berechtigung zum Betrieb des Gerätes erlöschen lassen.

Betriebsbedingungen

Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen:

1. Das Gerät darf keine schädlichen Interferenzen verursachen.
2. Das Gerät muss alle empfangenen Interferenzen, die eventuell einen unerwünschten Betrieb verursachen, annehmen.

Hinweis: Anwender in Kanada

Dieses Digitalgerät der Klasse B erfüllt die Richtlinien der Canadian ICES-003.

Konformitätserklärung für EU-Länder

• EMV-Richtlinie 2004/108/EWG (inklusive Änderungen)
• Niederspannungsrichtlinie 2006/95/EWG
- R & TTE-Richtlinie 1999/5/EWG (wenn das Produkt über HF-Funktionen verfügt)

Anweisungen zur Entsorgung

Entsorgen Sie das elektronische Gerät nicht mit dem Hausmüll zusammen. Bitte recyceln Sie das Gerät, um die Umweltbelastung zu minimieren und die Umwelt zu schützen.
