KX 3300 - Projektor Kindermann - Kostenlose Bedienungsanleitung

Produkttyp	Projektor
Modell	KX 3300
Marke	Kindermann
Lampentyp	Hochdruck-Quecksilberlampe
Lampenlebensdauer	ca. 2000 Stunden (Normalmodus)
Auflösung (max.)	WUXGA 1920 x 1200
Eingangsanschlüsse	RGB (D-Sub), DVI-I, S-Video, Composite Video, Component (Y/Pb/Pr), USB, RS232, LAN (optional)
Ausgangsanschlüsse	RGB Ausgang, Audioausgang
Integrierter Lautsprecher	8 W
Projektionsmodi	Front, Rück, Decke vorne/hinten, automatische Deckenkorrektur
Bildmodi	Natürlich, Kino, Benutzer, Grüne Tafel, Weiße Tafel, Schwarze Tafel, Tageslicht
Keystone-Korrektur	Vertikal ±70°, automatisch
Zoom	Manuell
Fokus	Manuell
Standbild-Funktion	Ja
Digitale Zoom-Einstellung	Ja
Luftfilter	Wechselbar, Filteralarm einstellbar (500/800/1000 Std.)
Sicherheit	Kensington-Schloss, PIN-Schutz
Netzwerksteuerung	Optional (RJ45)
Stromversorgung	Wechselstrom (Netzkabel)
Abmessungen (B x T x H)	Nicht angegeben
Gewicht	Nicht angegeben

Häufig gestellte Fragen - KX 3300 Kindermann

Wie schalte ich den Projektor ein?

Netzkabel einstecken, Objektivabdeckung entfernen, dann die POWER-Taste am Bedienfeld oder auf der Fernbedienung drücken. Die Betriebsanzeige leuchtet grün.

Was tun, wenn kein Bild angezeigt wird?

Überprüfen Sie, ob die richtige Eingangsquelle gewählt ist (z.B. RGB, DVI, Video). Stellen Sie sicher, dass das Kabel richtig angeschlossen und das Eingabegerät eingeschaltet ist. Bei Laptops ggf. die Tastenkombination (z.B. Fn+F3) zum Aktivieren des externen Ausgangs drücken.

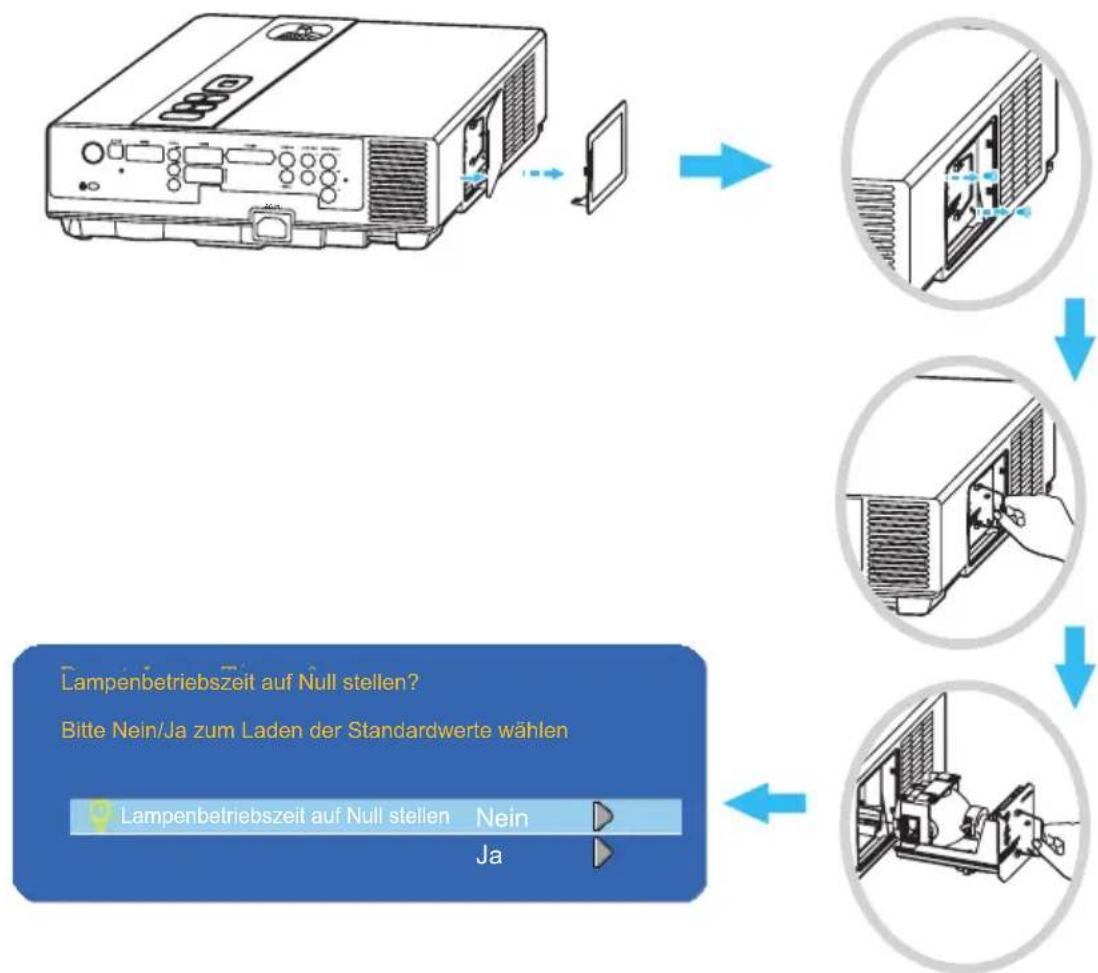

Wie wechsle ich die Lampe?

Schalten Sie den Projektor aus, trennen Sie das Netzkabel und warten Sie mindestens 60 Minuten, bis die Lampe abgekühlt ist. Entfernen Sie die Lampenabdeckung, lösen Sie die zwei Schrauben am Lampenhalter, ziehen Sie die alte Lampe heraus und setzen Sie eine neue ein. Befestigen Sie die Schrauben und setzen Sie die Abdeckung wieder auf. Setzen Sie danach im Menü die Lampenbetriebszeit zurück.

Wie reinige ich den Luftfilter?

Schalten Sie den Projektor aus und trennen Sie das Netzkabel. Entfernen Sie die Filterabdeckung auf der rechten Seite, ziehen Sie den Filter heraus, reinigen oder ersetzen Sie ihn. Setzen Sie den Filter und die Abdeckung wieder ein. Setzen Sie im Sicherheitsmenü die Filterzeit zurück.

Was bedeutet die blinkende Lampe?

Die Lampenanzeige blinkt rot, um Fehler anzuzeigen: Schnelles Blinken = Gebläseproblem; Leuchten rot = Lampenabdeckung offen oder Lampenfehler; Langsames Blinken = Lampe defekt. Überprüfen Sie die entsprechenden Punkte und wenden Sie sich ggf. an den Händler.

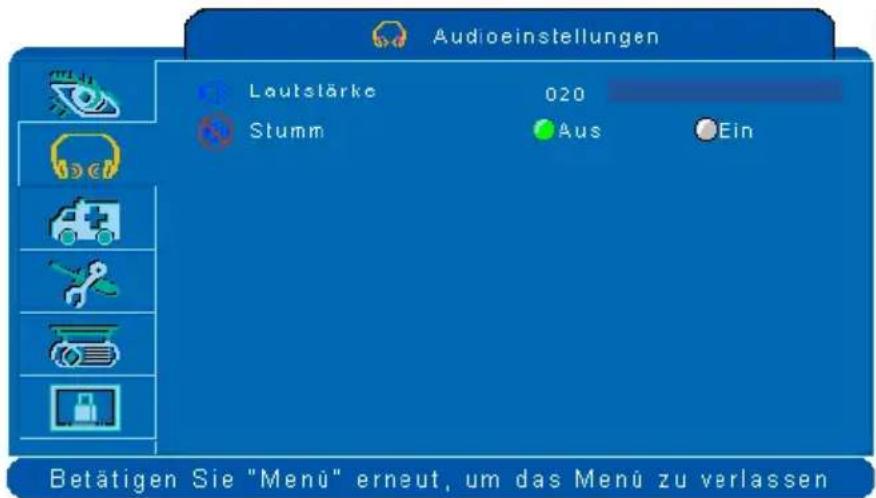

Wie kann ich die Lautstärke einstellen?

Drücken Sie die Tasten VOL +/– am Bedienfeld oder auf der Fernbedienung. Alternativ können Sie die Lautstärke im OSD-Menü unter Audio einstellen.

Kann ich den Projektor an der Decke montieren?

Ja, der Projektor unterstützt die Deckenmontage. Verwenden Sie ein spezielles Deckenmontage-Kit (nicht im Lieferumfang). Ändern Sie im Menü unter Präsentation die Projektionsmethode auf Decke oder Decke, hinten.

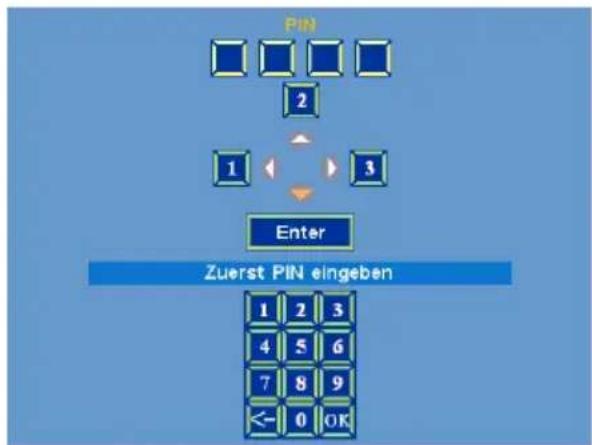

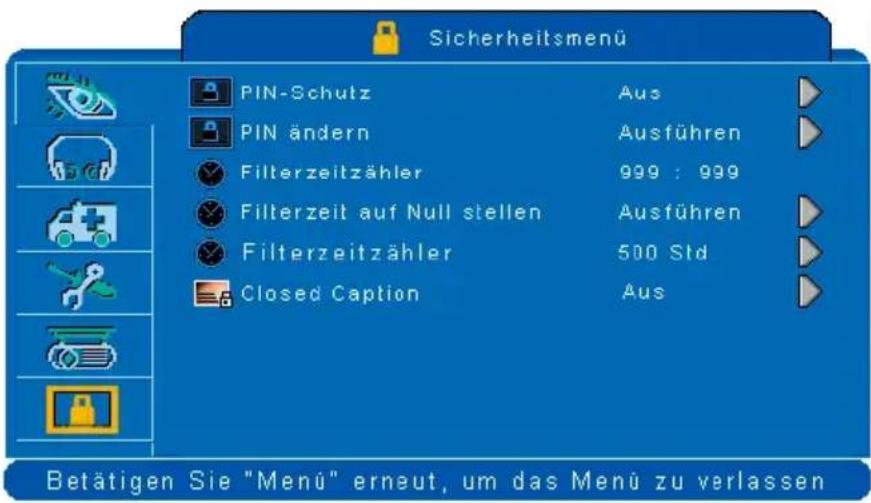

Wie aktiviere ich den Kindersicherung (PIN)?

Gehen Sie im OSD-Menü zu Sicherheit → PIN-Schutz. Wählen Sie Ein1 (nur nach Netzunterbrechung) oder Ein2 (bei jedem Einschalten). Der Standard-PIN ist 0000. Sie können den PIN unter PIN ändern anpassen.

Welche Auflösungen werden unterstützt?

Der Projektor unterstützt Signale von VGA (640x480) bis WUXGA (1920x1200) sowie HDTV 720p/1080i. Eine vollständige Liste finden Sie im Handbuch unter Liste mit unterstützten Anzeigen.

Wie setze ich den Projektor auf Werkseinstellungen zurück?

Drücken Sie die MENU-Taste, gehen Sie zu Erweitert → Alles zurücksetzen und bestätigen Sie mit Ausführen. Dadurch werden alle Einstellungen auf die Standardwerte zurückgesetzt.

BEDIENUNGSANLEITUNG KX 3300 Kindermann

Über das Benutzerhandbuch

Bitte lesen Sie das Benutzerhandbuch durch, um eine richtige Benutzung des Projektors sicherzustellen und seine Funktionen auszunutzen.

Bewahren Sie danach das Benutzerhandbuch an einem sicheren Ort für einen späteren Gebrauch auf.

Leistungsmerkmale

1. Schönes, schickes Design
2. Für schwierige Umgebungen geeignet
3. Seitlich auswechselbare Lampe
4. Seitlich auswechselbarer Filter
5. Schnelles Ausschalten
6. Fortschrittliche Diebstahlschutzfunktion
7. Fünf automatische Funktionen (autom. Suche, autom. Synchronisierung, autom. Decke, autom. Trapezkorrektur und autom. Filterwarnung)
8. Sieben Anzeigemodi (Natürlich, Kino, Benutzer, Grüne Tafel, Weiße Tafel, Schwarze Tafel und Tageslicht.)
9. Integrierter 8W-Lautsprecher

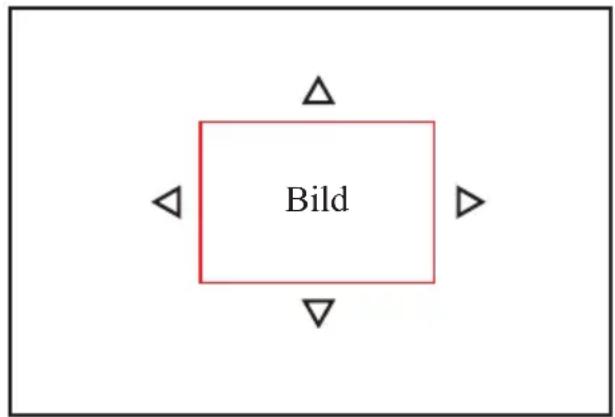

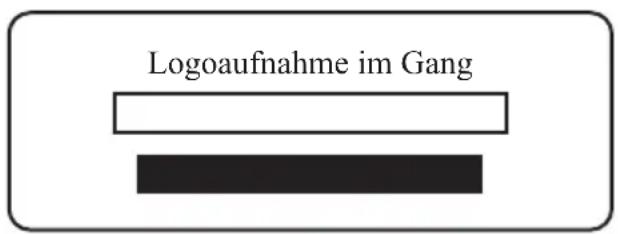

10. Logoaufnahme
11. Standbildfunktion
12. Digitale Zoomeinstellung

Der Inhalt dieses Handbuchs kann ohne Ankündigung geändert werden.

Alle Rechte vorbehalten.

Ausgabe 0806.03_01

Über das Benutzerhandbuch

Inhaltsverzeichnis 1

Packungsinhalt ....3-A

Sicherheitshinweise ....4

Sicherheitsschilder 5

Teilebezeichnungen ....6

Projektor 6

Bedienfeld....7

Hinten 8

Einrichten 9

Vorkehrung 9

Ein-/Ausschalten ....10

Einrichten des Projektors 11

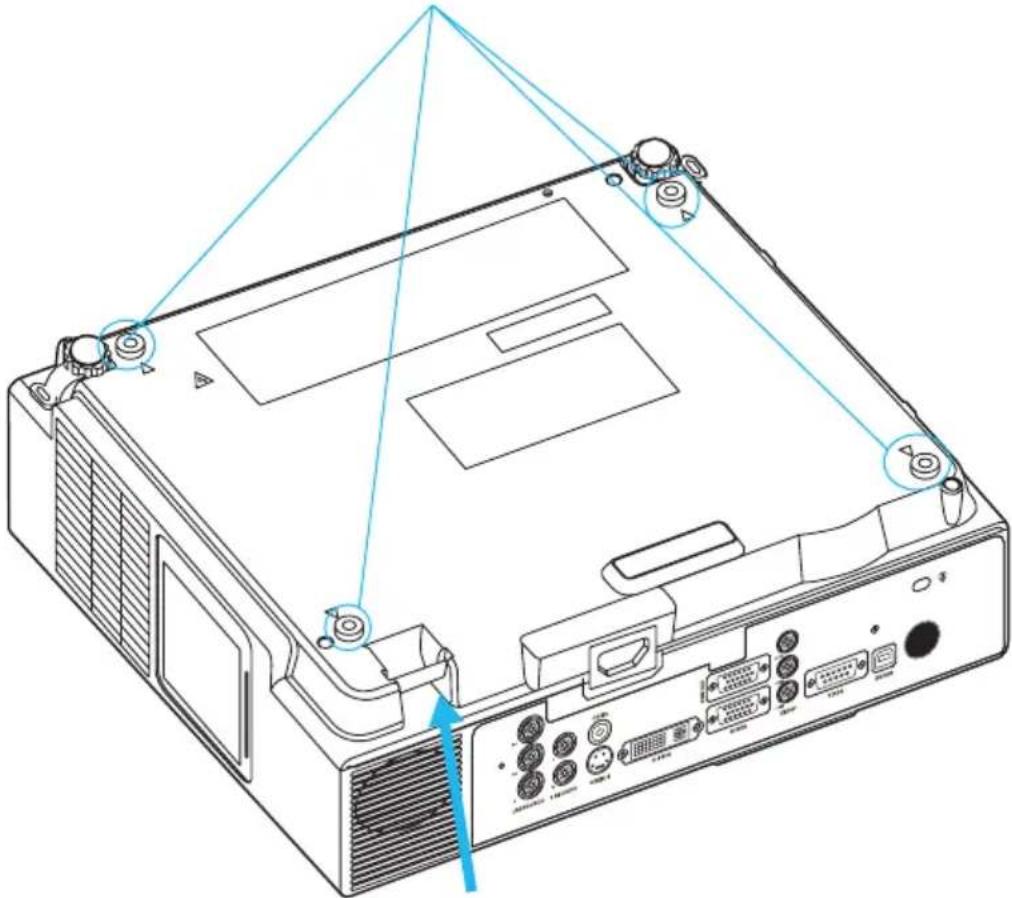

Anleitung zur Deckenmontage 12

Einstellen der Höhe des Projektionsbildes 13

Vornehmen der Verbindungen ....14

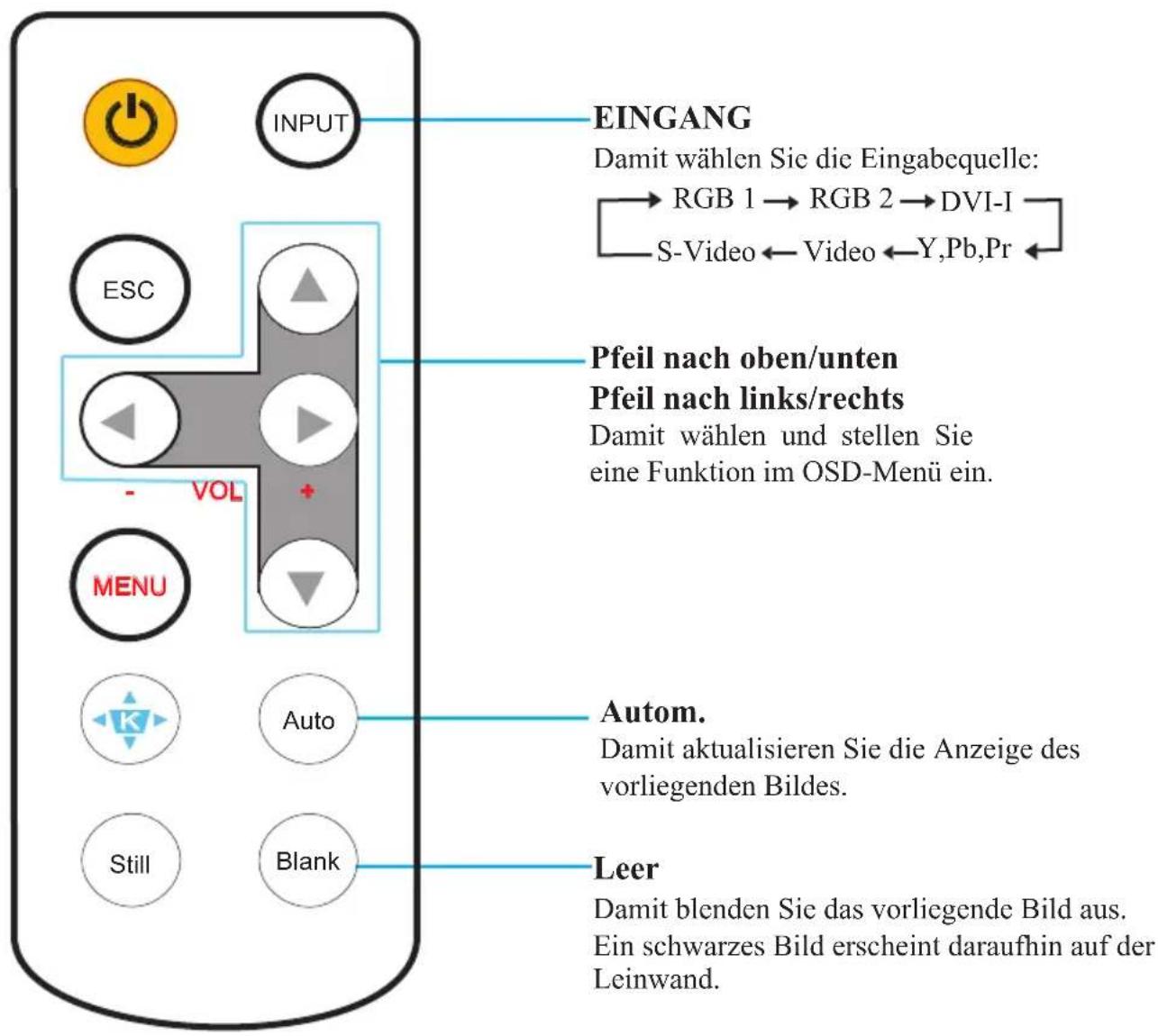

Fernbedienung....16

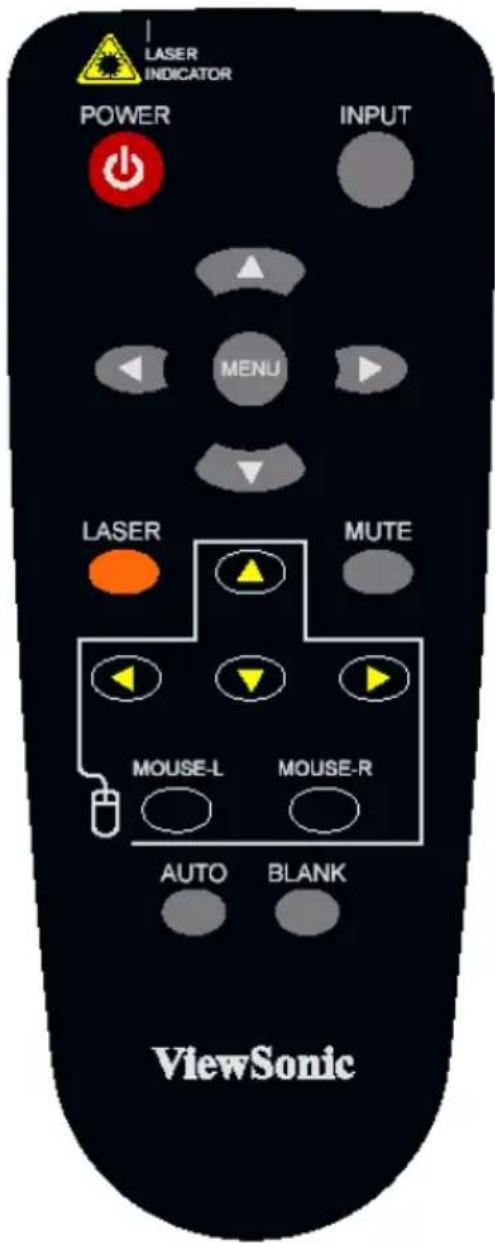

Fernbedienung (Optional) 19

Menübedienung 21

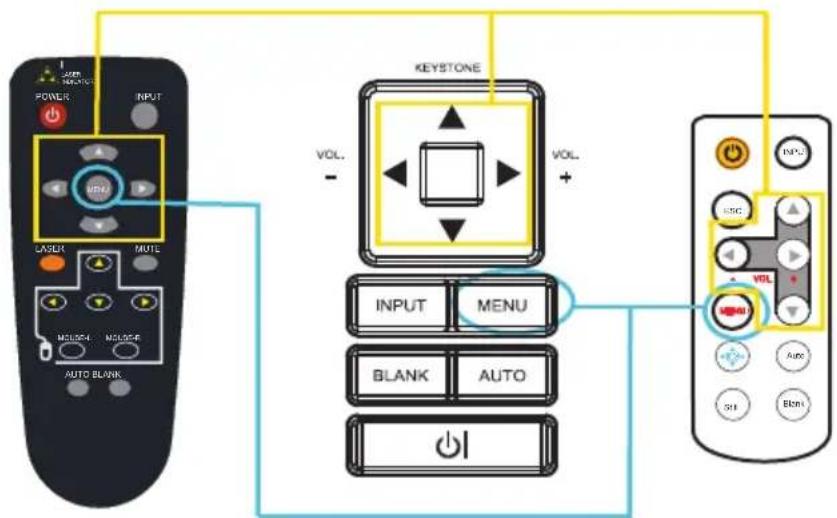

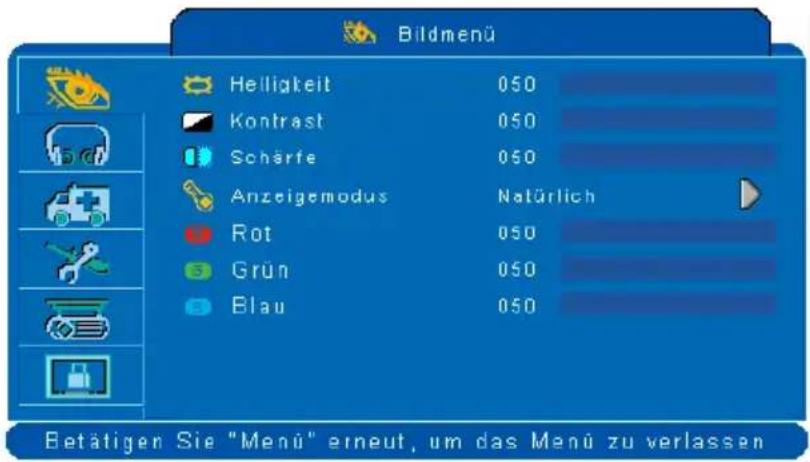

Bedienen des OSD-Menüs ....21

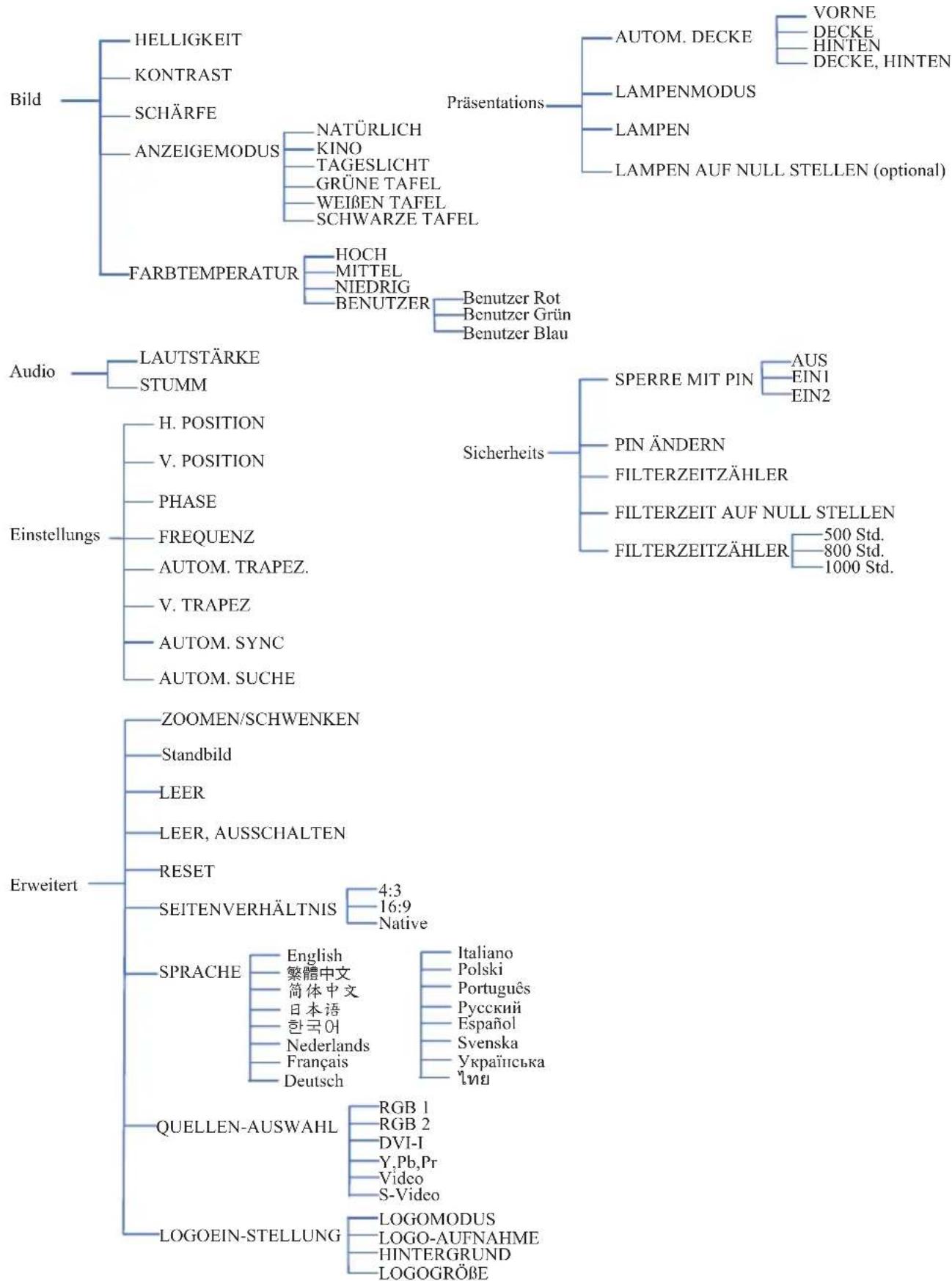

MENÜ (PC-Modus) 22

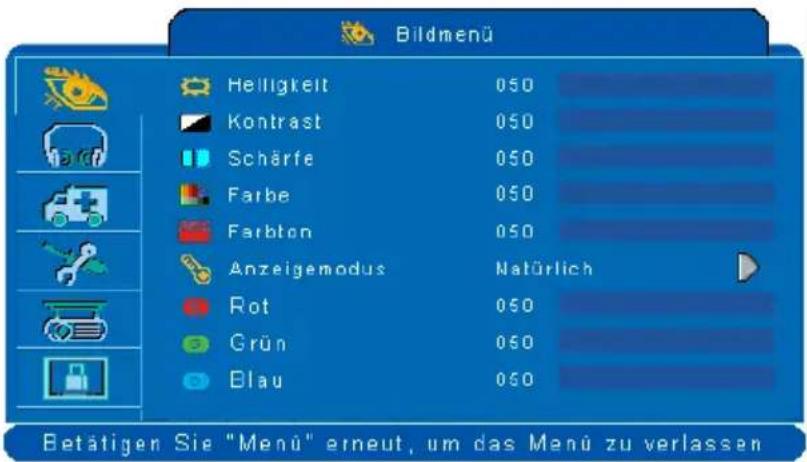

Bildmenü (PC-Modus) 22

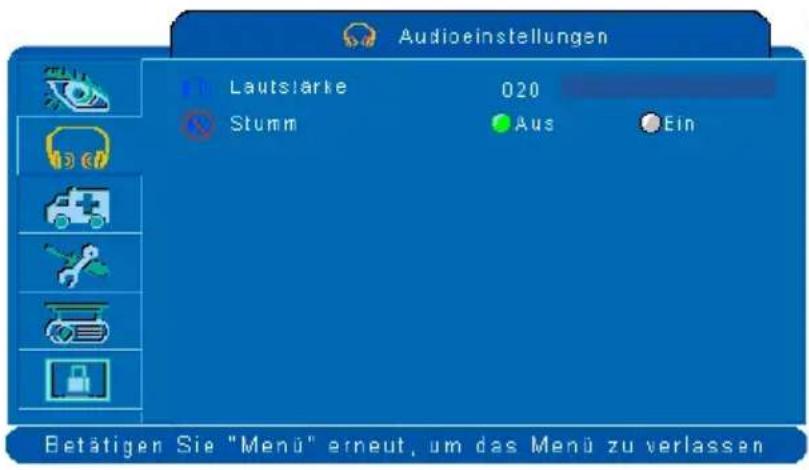

Audiomenü (PC-Modus) 23

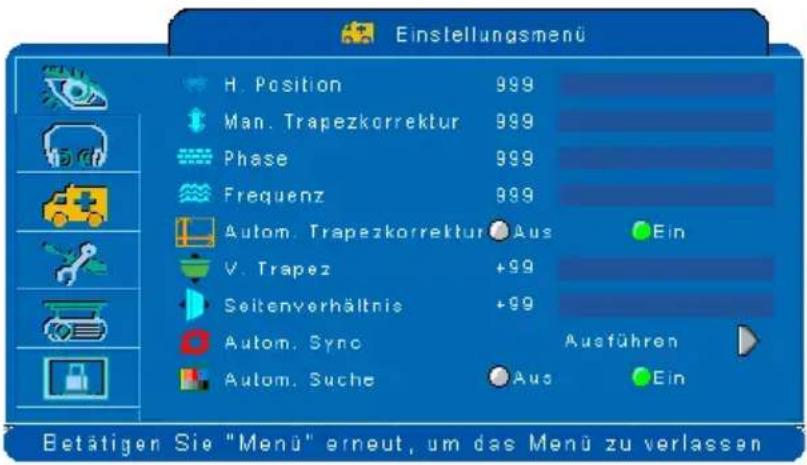

Einstellungsmenü (PC-Modus) 24

MENÜ (Videomodus) 25

Bildmenü (Videomodus) 25

Audiomenü (Videomodus) 26

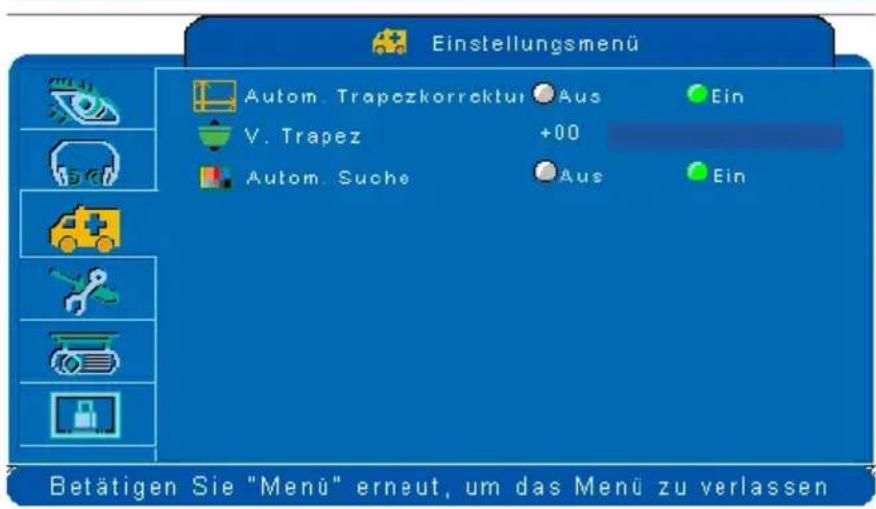

Einstellungsmenü (Videomodus) 27

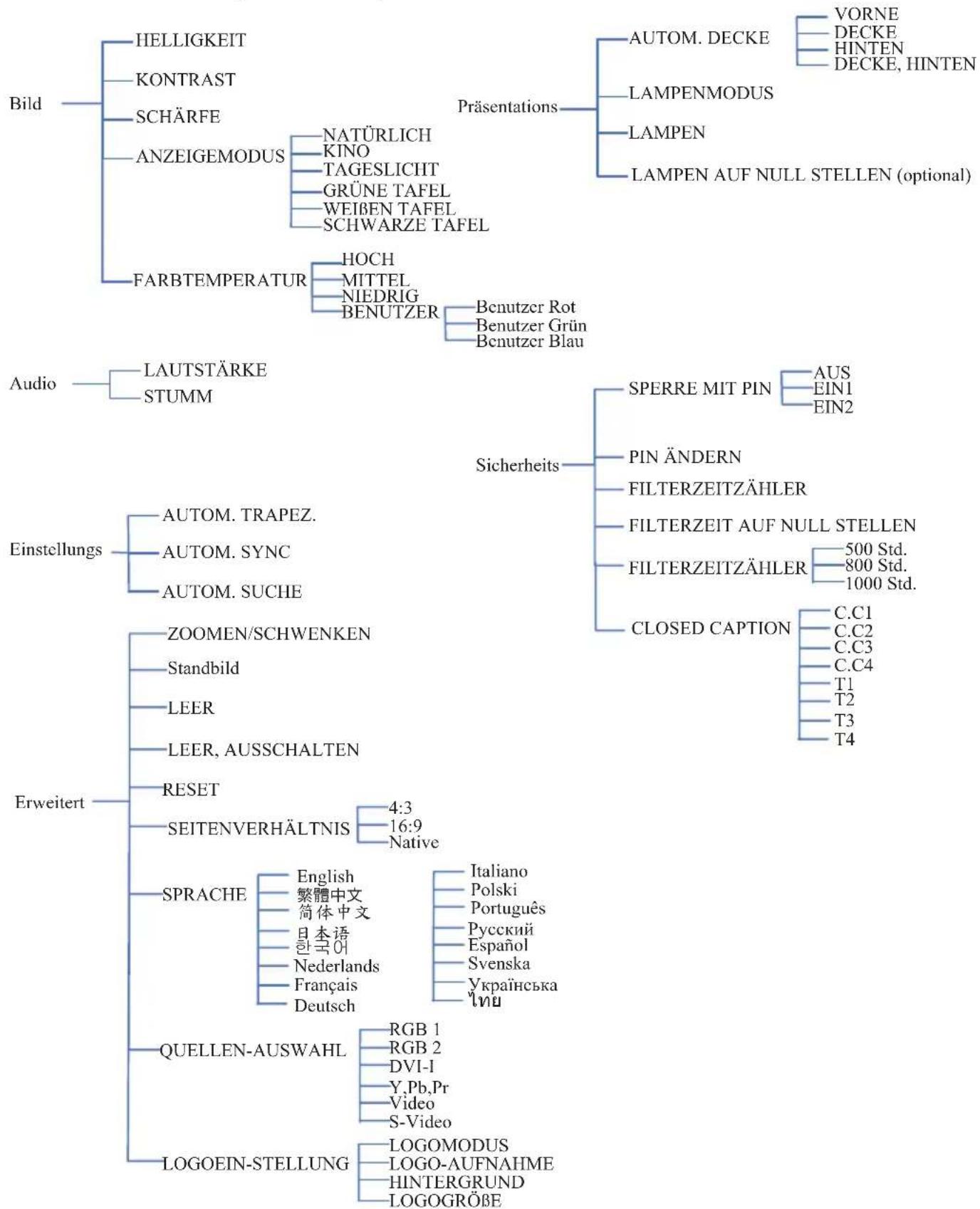

MENÜ 28

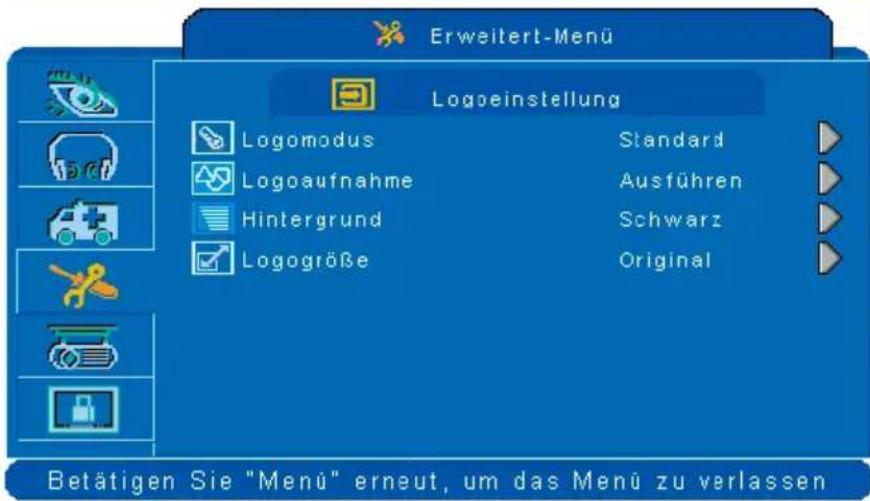

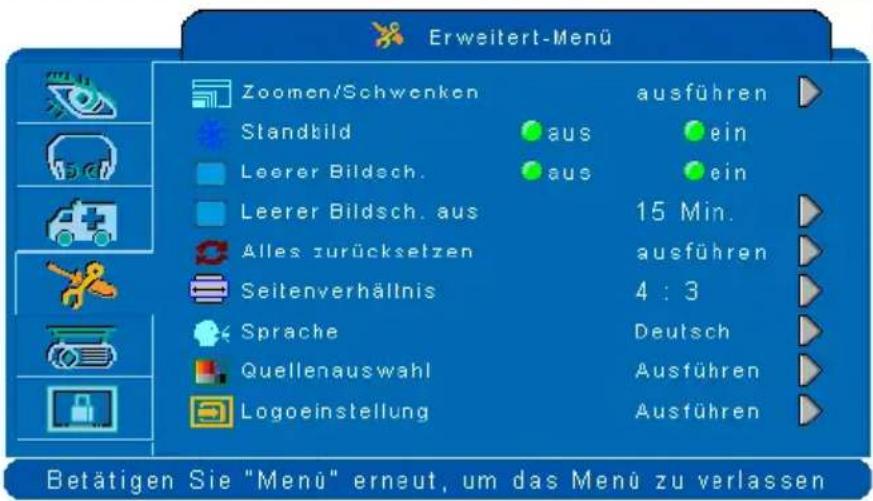

Erweitert-Menü 28

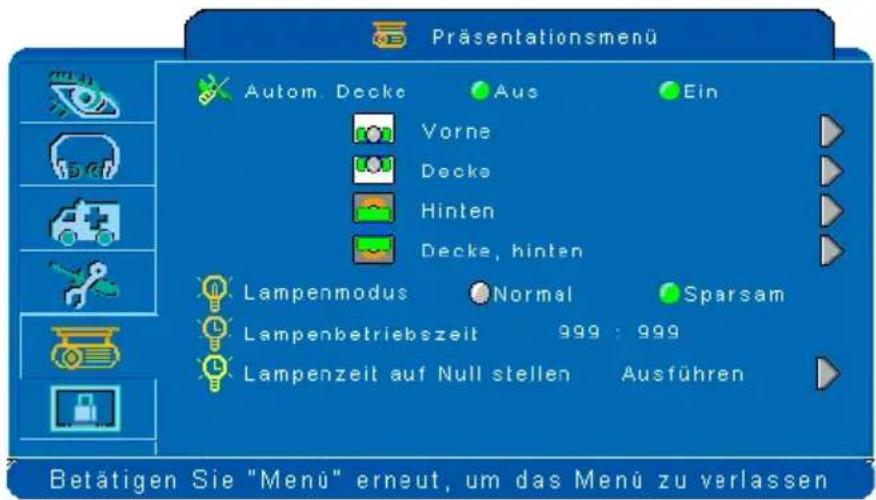

Präsentationsmenü ....31

Einstellungsmenü ....33

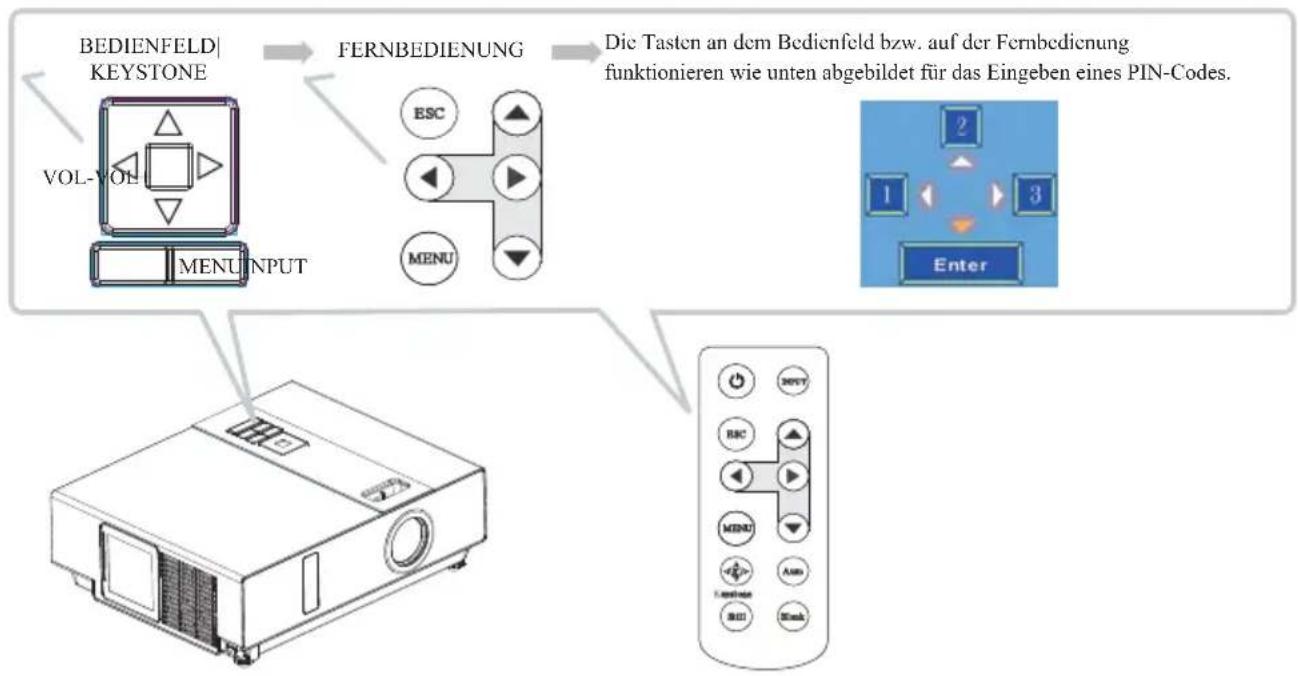

Eingeben des PIN-Codes ....35

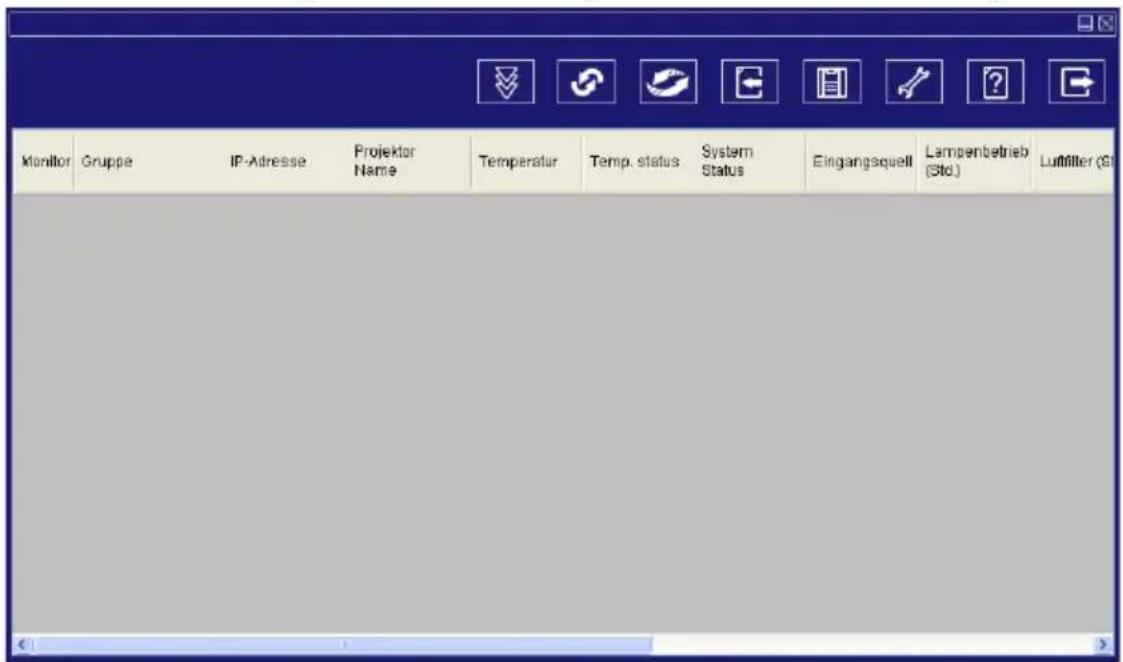

Netzwerksteuerungsanwendung ....36

Vor der Verwendung 37

Vor der Verwendung der Netzwerksteuerungssoftware 37

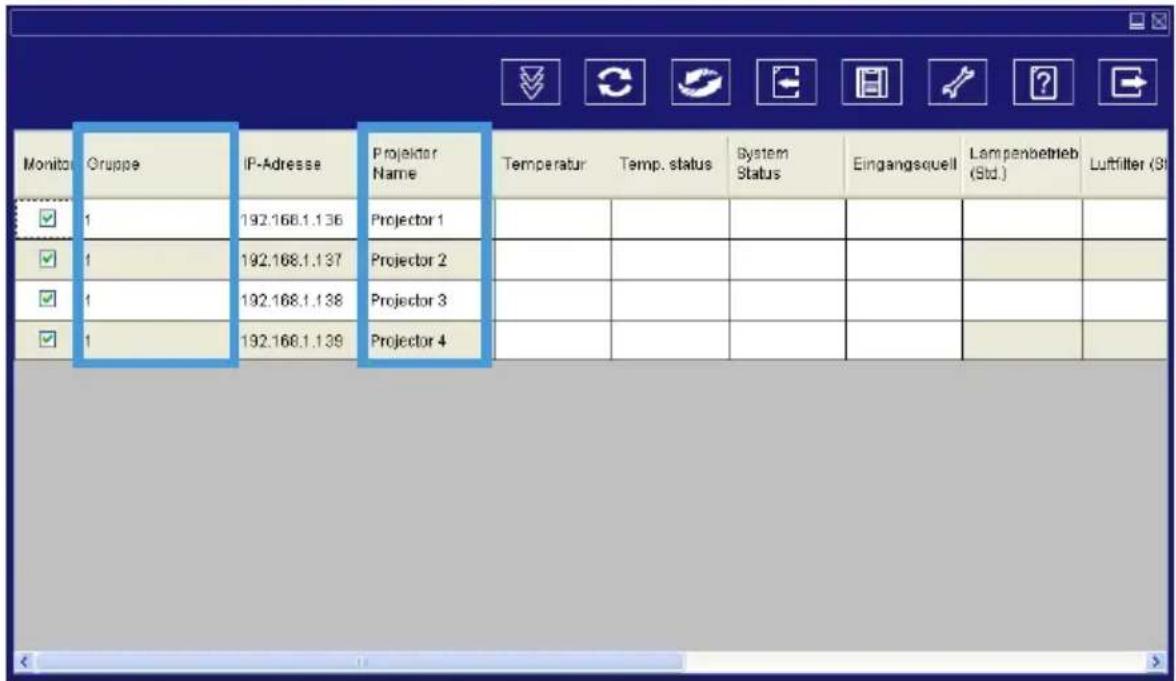

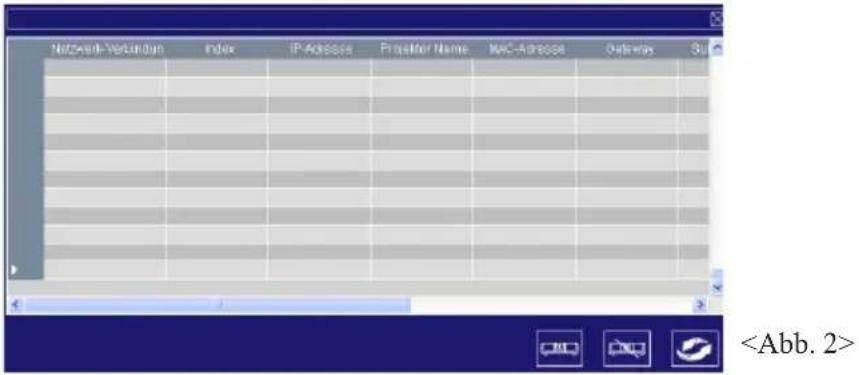

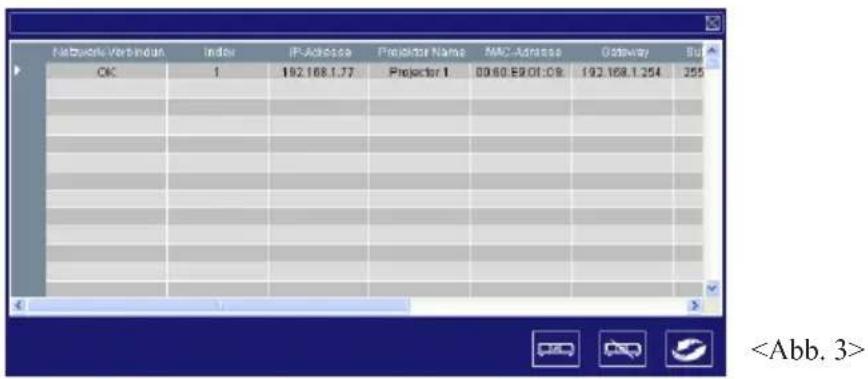

Automatische Suche nach Projektoren 38

Ändern der Projektoreinstellung 40

Registrieren und Konfigurieren des Projektors......41

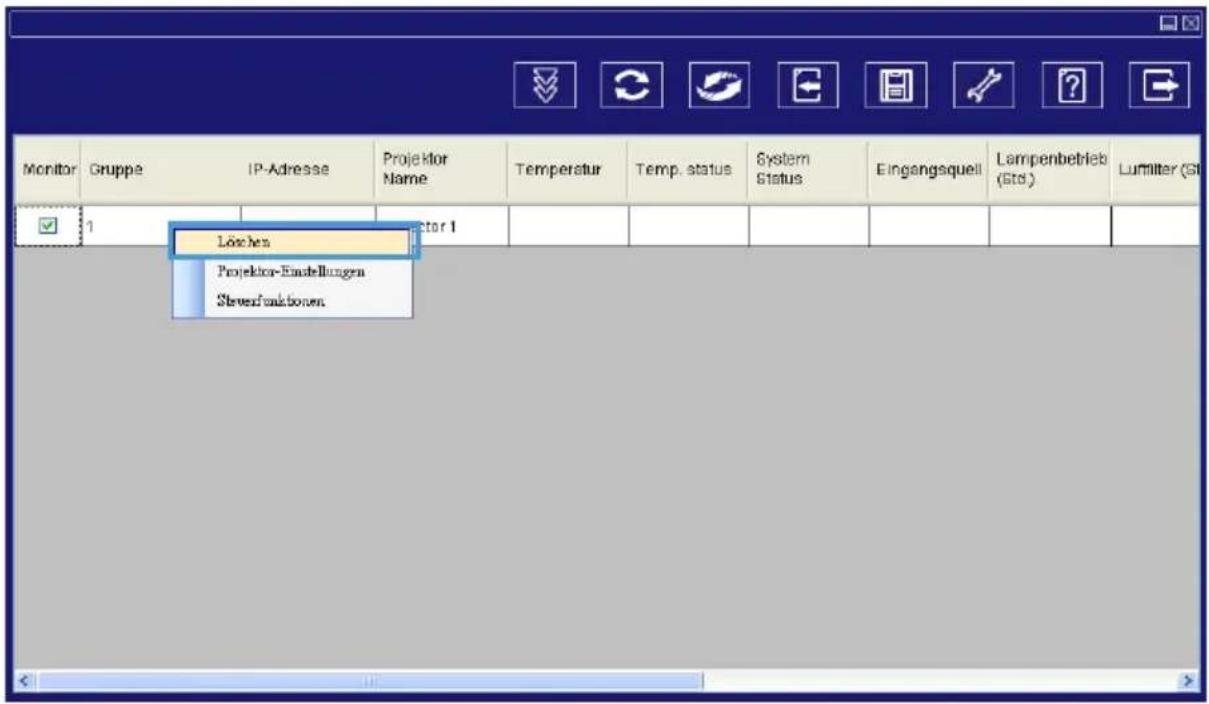

Löschen....41

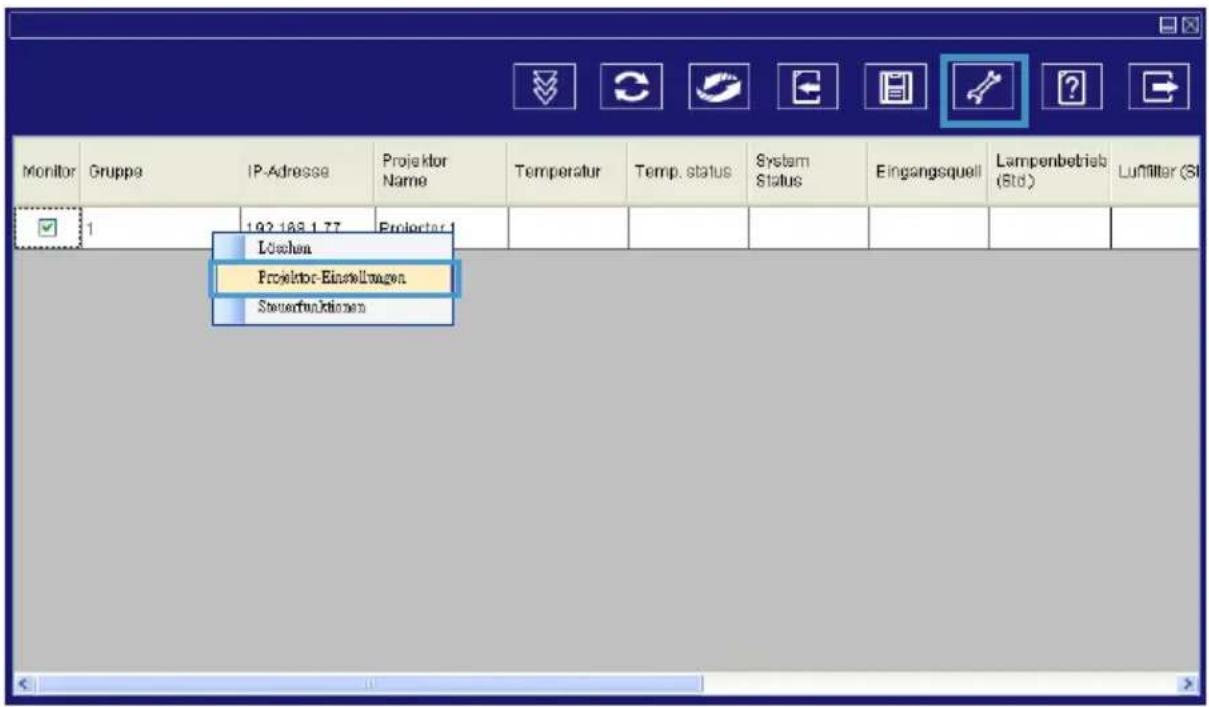

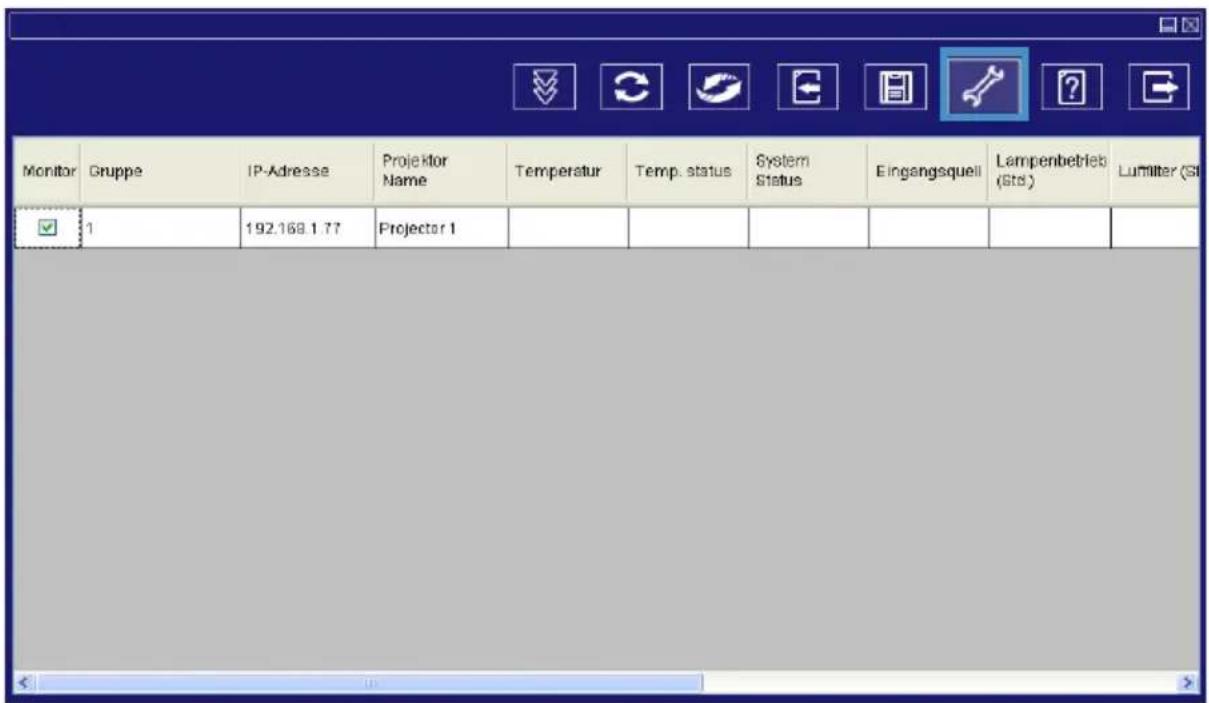

Projektor-Einstellungen 42

Systemeinstellung/ Überwachung/ Standardeinstellung/ Optimale Einstellung für die automatische Erkennung ....44

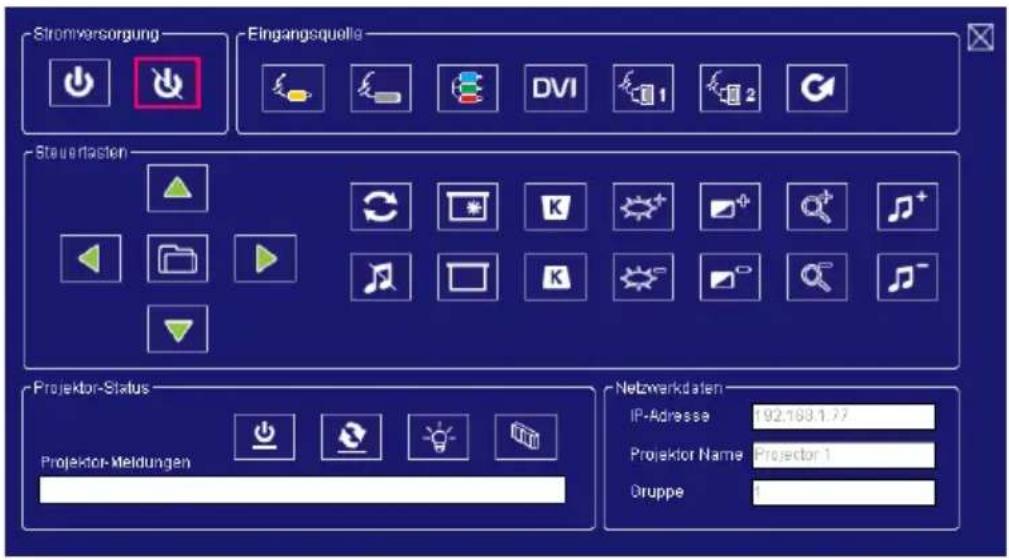

Verbindung....45

Beschreibung der Steuerungsseite 46

Stromversorgungssteuerung/ Eingabequelle/ Funktionstaste ....46

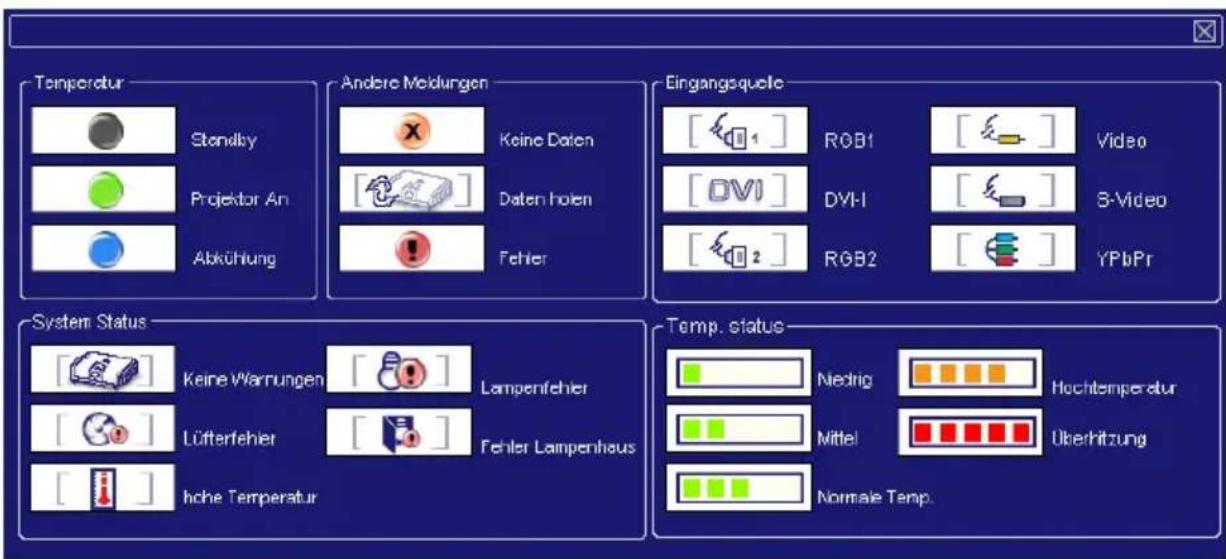

Funktionstaste/ Projektorstatus 47

Beschreibung der Netzwerksteuerungsseite ....48

Wartung des Projektors....49

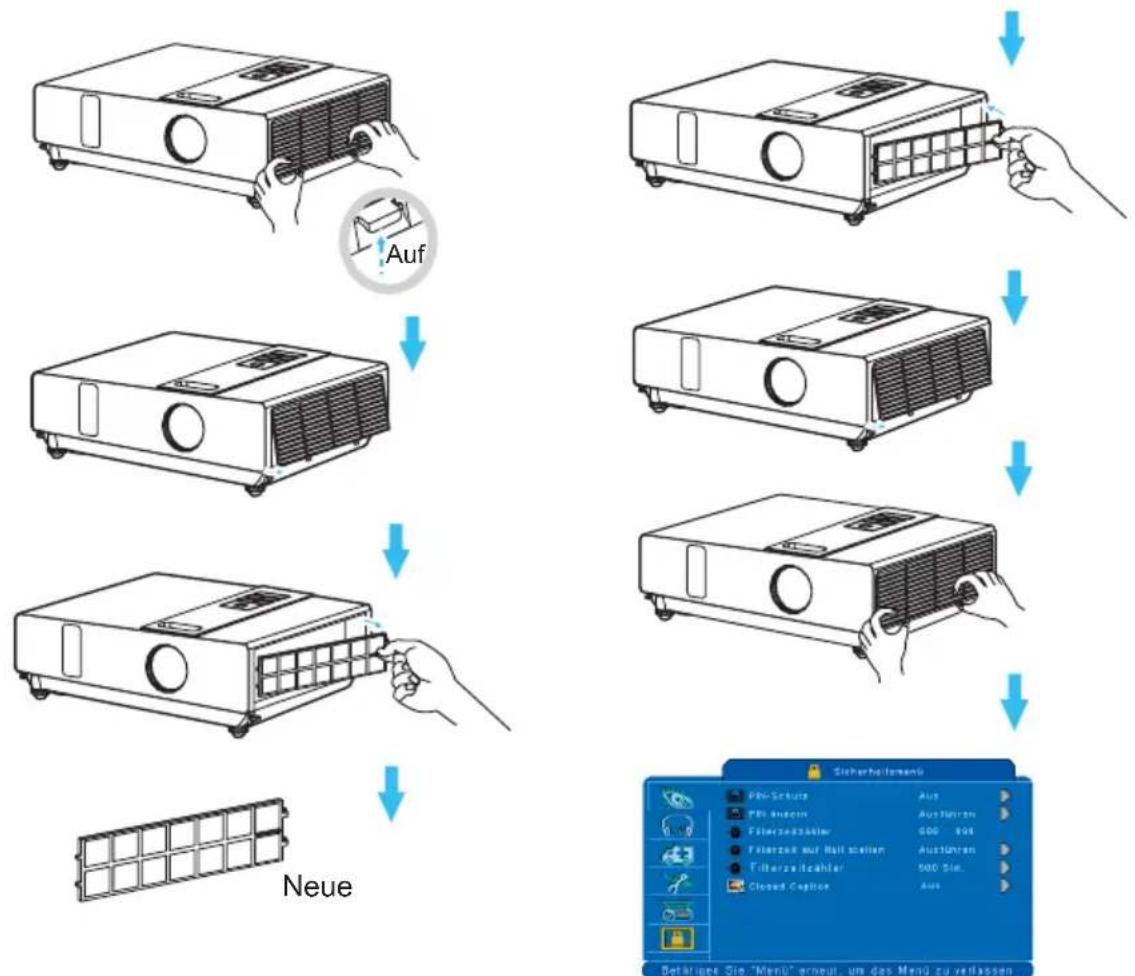

Luftfilter/ Auswechseln des Luftfilters 49

Lampe / Auswechseln der Lampe ....50

Sonstige Pflege / Reinigen des Objektivs....52

Störungsbehebung....53

Anzeige....53

Störungen, die mit Gerätedeffekten verwechselt werden können ....54

Liste mit unterstützten Anzeigen ....56

Anhang

Packungsinhalt

Lieferumfangprüfliste

Stellen Sie bitte sicher, dass die folgenden Artikel mitgeliefert sind. Wenden Sie sich umgehend an Ihren Händler, falls irgendein Artikel fehlt.

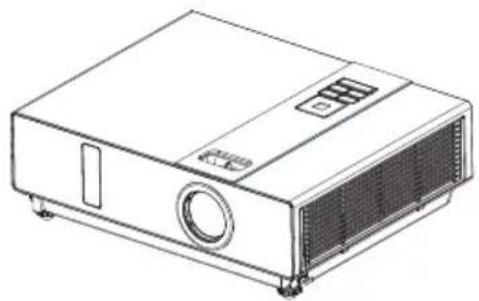

1. Projektor

5. CD mit Schnellstartanleitung und Benutzerhandbuch

Quick Start Guide

Optional

Fernbedienung

POWER INPUT MAX/12.0 MAX/12.0

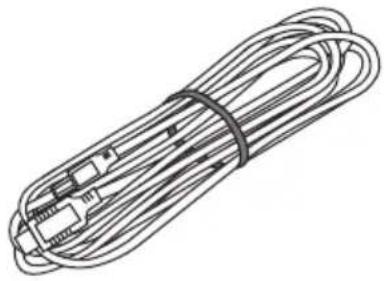

USB-Kabel (1,5m)

Der Projektor wurde gemäß den neuesten Sicherheitsnormen für Informationstechnikanlagen konstruiert und geprüft. Es ist dennoch wichtig die in diesem Handbuch sowie auf dem Gerät befindlichen Anweisungen zu befolgen, um einen sicheren Betrieb dieses Produkts zu gewährleisten.

WARNUNG / VORSICHT

1. Wenn ein Problem auftritt

2. Wenn das Gerät Rauch oder komischen Geruch abgibt, kann die weitere Benutzung des Gerätes zu einem Brand oder elektrischen Schlag führen.

3. Wenn der Projektor kein Bild, keinen Ton oder verzerrten Ton abgibt, ziehen Sie bitte u.U. sofort das Netzkabel aus der Steckdose heraus. Nachdem Sie sichergestellt haben, dass das Gerät nicht mehr weiter arbeitet, nehmen Sie bitte mit Ihrem Händler für eine Reparatur Kontakt auf.

Versuchen Sie niemals in eigener Regie eine Reparatur auszuführen. Es ist gefährlich.

1. Was Sie tun sollten:

2. Stellen Sie den Projektor auf einen stabilen horizontalen Untergrund.

3. Stellen Sie den Projektor an einen kühlen Ort und stellen sicher, dass es ausreichende Belüftung gibt.

4. Nehmen Sie mit Ihrem Händler Kontakt auf, bevor Sie eine besondere Installation wie z.B. Anhängen an eine Decke vornehmen.

5. Was Sie nicht tun sollten:

6. Stellen Sie den Projektor nicht auf einen unstabilen, schrägen oder vibrierenden Untergrund wie z.B. einen wackeligen oder schrägen Ständer.

7. Bedecken Sie die Lüftungsöffnungen des Projektors nicht. Halten Sie einem Mindestabstand von 20 cm zwischen dem Projektor und anderen Gegenständen wie z.B. Wänden.
8. Stellen Sie den Projektor nicht auf Metallgegenstände.
9. Stellen Sie den Projektor nicht auf einen Teppich, ein Kissen oder ein Bett. Stellen Sie den Projektor nicht unter direkte Sonneneinstrahlung oder in Nähe von warmen Gegenständen wie z.B. Heizkörpern.
10. Stellen Sie keine Gegenstände in die Nähe des Objektivs oder der Lüftungsöffnungen des Projektors oder auf den Projektor.
11. Stellen Sie keine Gegenstände, die in den Projektor eingesaugt werden oder in den Lüftungsöffnungen stecken bleiben können, in die Nähe des Projektors.
12. Verwenden Sie den Projektor nicht, wenn er kein Bild, keinen Ton oder einen verzerrten Ton abgibt.

-Sellen Sie den Projektor nicht in einen mit Flüssigkeiten gefüllten Behälter.

1. Wenn Sie Verbindungen vornehmen, achten Sie bitte darauf, dass das Anschlussstück des Kabels zu dem zu verbindenden Anschluss passt. Ziehen Sie unbedingt die Schrauben an den Anschlüssen fest.
2. Der Projektor sowie das Zubehör darf weder auseinandergebaut werden noch modifiziert werden.
3. Achten Sie darauf, dass die Kabel nicht beschädigt werden. Verwenden Sie kein beschädigtes Kabel.
4. Verwenden Sie passende bzw. entsprechend konstruierte Zubehörteile. Wenden Sie sich an Ihren Händler, wenn Sie Kabel mit anderen Längen benötigen.
5. Achten Sie darauf, dass die Geräte mit den richtigen Anschlüssen verbunden werden. Eine falsche Verbindung kann zu einer Funktionsstörung oder einem Schaden an dem Gerät und dem Projektor führen.
6. Blicken Sie nicht in das Objektiv, wenn die Lampe eingeschaltet ist.

Blicken Sie nicht in das Objektiv, wenn die Lampe eingeschaltet ist. Das starke Licht kann das Sehvermögen beeinträchtigen. Besondere Vorsicht ist beim Verwenden des Gerätes bei Anwesenheit von Kindern geboten.

1. Der Projektor gibt starkes Licht ab, wenn er eingeschaltet ist. Blicken Sie weder in das Objektiv noch in das Innere des Projektors.

Stellen Sie den Projektor nicht seitlich, um ein Bild zu projizieren.

NICHT SEITLICH

Stellen Sie den Projektor nicht auf den Kopf, um ein Bild zu projizieren.

NICHT AUF DEN KOPF

Sicherheitsschilder befinden sich auf dem Projektor bzw. innerhalb des Gerätes, um Sie auf bestimmte Punkte bzw. Stellen aufmerksam zu machen.

WARNUNGS- SCHILD EMI-SCHILD

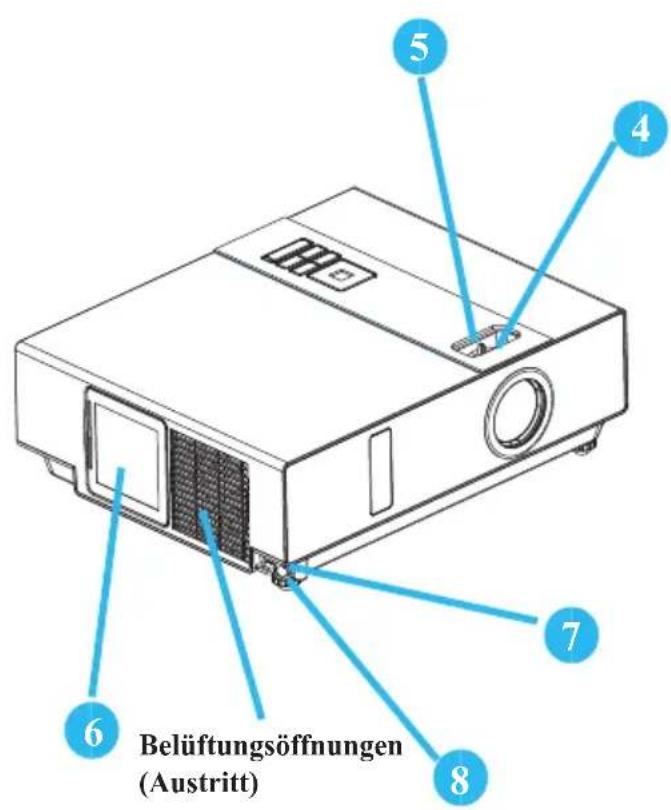

Vorderer IR- Empfänger 1 2 3 7 8

Belüftungsöffnungen (Austritt)

1 Bedienfeld

Steuerungssystem.

2 Objektivabdeckung

Wenn der Projektor nicht verwendet wird, bringen Sie bitte diese Abdeckung an, um das Objektiv vor Schmutz oder Beschädigung zu schützen.

3 Filterabdeckung

Der Filter verhindert das Eindringen von Staub und sonstigen Fremdkörpern in das Innere des Projektors.

Entfernen Sie die Filterabdeckung, um den Luftfilter zu säubern.

4 Fokusring

Verwenden Sie den Fokusring, um das projizierte Bild scharf zu stellen.

Drehen Sie den Fokusring, bis das Bild klar ist.

5 Zoomring

Verwenden Sie den Zoomring, um die Größe des projizierten Bildes anzupassen.

Drehen Sie den Zoomring, bis das Bild die gewünschte Größe erreicht.

Lampenabdeckung

Die Lampe befindet sich dahinter.

1 Fußverstellknopf

Damit wird der verstellbare Fuß verriegelt/entriegelt.

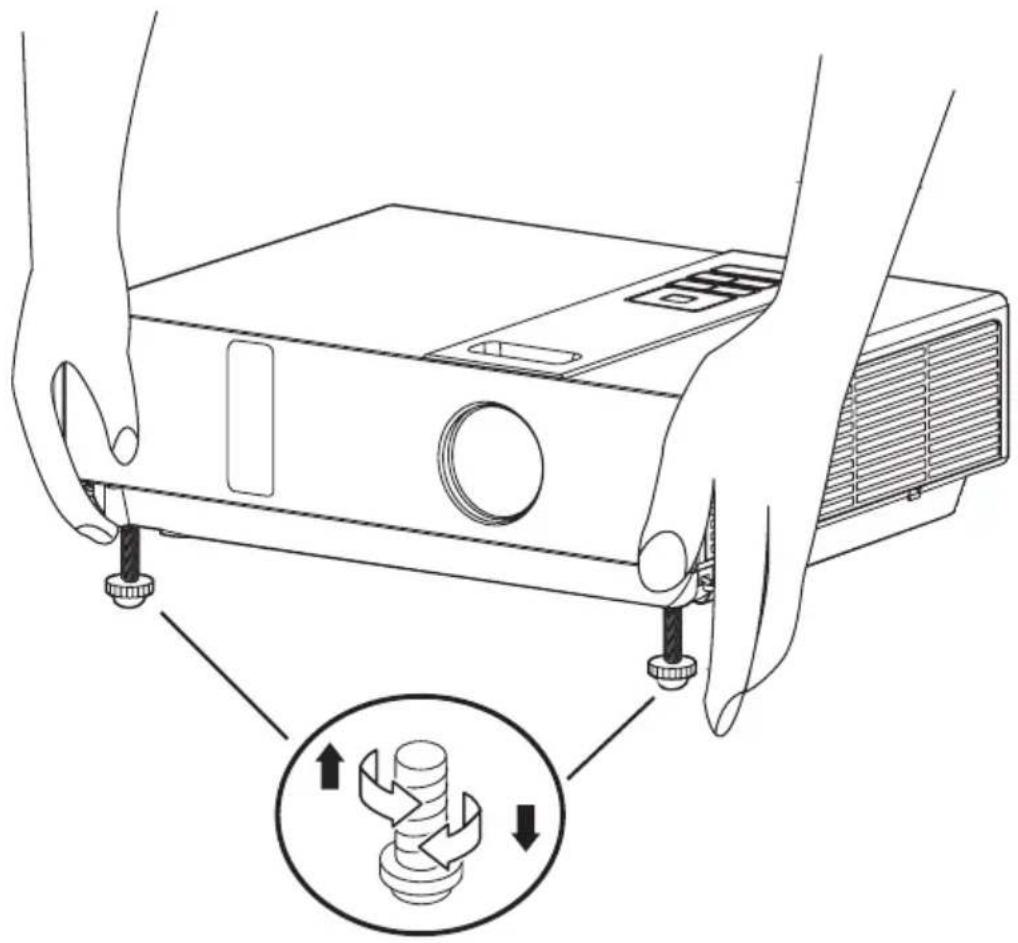

Vorderer verstellbarer Fuß

Sie können den Fuß aus- oder einfahren, um den Projektionswinkel anzupassen.

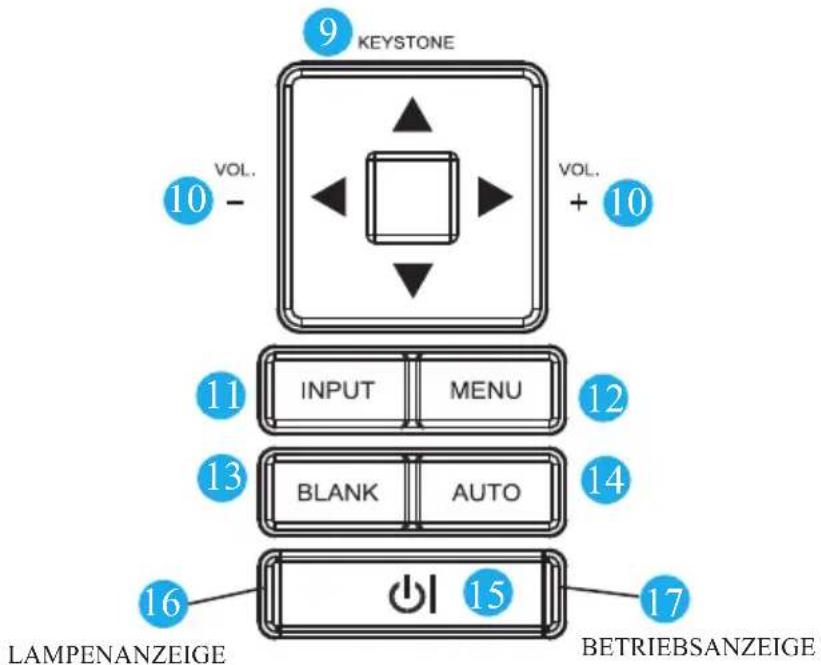

Bedienfeld

9 KEYSTONE 10 - VOL. VOL. + 10 11 INPUT MENU 12 13 BLANK AUTO 14 16 LAMPENANZEIGE 15 BETRIEBSANZEIGE 17

9 TRAPEZKORREKTUR

Verwenden Sie den Pfeil nach oben/unten, um die Trapezkorrektur auszuführen.

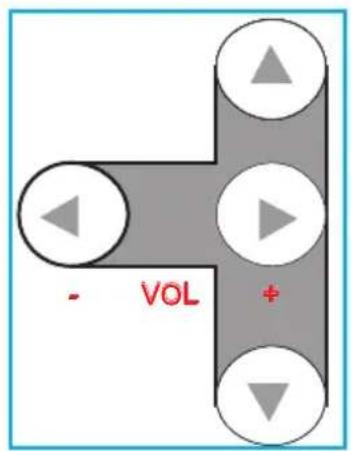

1 LAUTSTÄRKE +/-

Damit schalten Sie den Ton lauter oder leiser.

11 EINGANG

Damit wählen Sie die Eingabequelle:

1 MENÜ

Damit öffnen oder schließen Sie das OSD-Menü.

1 LEER

Damit wird kein projiziertes Bild angezeigt. Wenn sich der Projektor über 15 Minuten im Leermodus befindet, dann schaltet sich der Projektor automatisch ab.

14 AUTOM.

Damit lassen Sie den Projektor automatisch die Einstellungen an die momentane Eingabe anpassen.

1 STROMSCHALTER

Damit schalten Sie das Gerät ein bzw. auf den Betriebsmodus, Standbymodus oder Abkühlmodus.

1 LAMPENANZEIGE

Die Anzeige zeigt den Zustand der Innentemperatur des Projektors. Von dieser Anzeige können Sie auch herauslesen, ob die Lampenabdeckung richtig geschlossen ist und ob ein Kühlvorgang abläuft.

17 BETRIEBSANZEIGE

Diese Anzeige leuchtet oder blinkt, um den Betriebszustand des Projektors anzuzeigen.

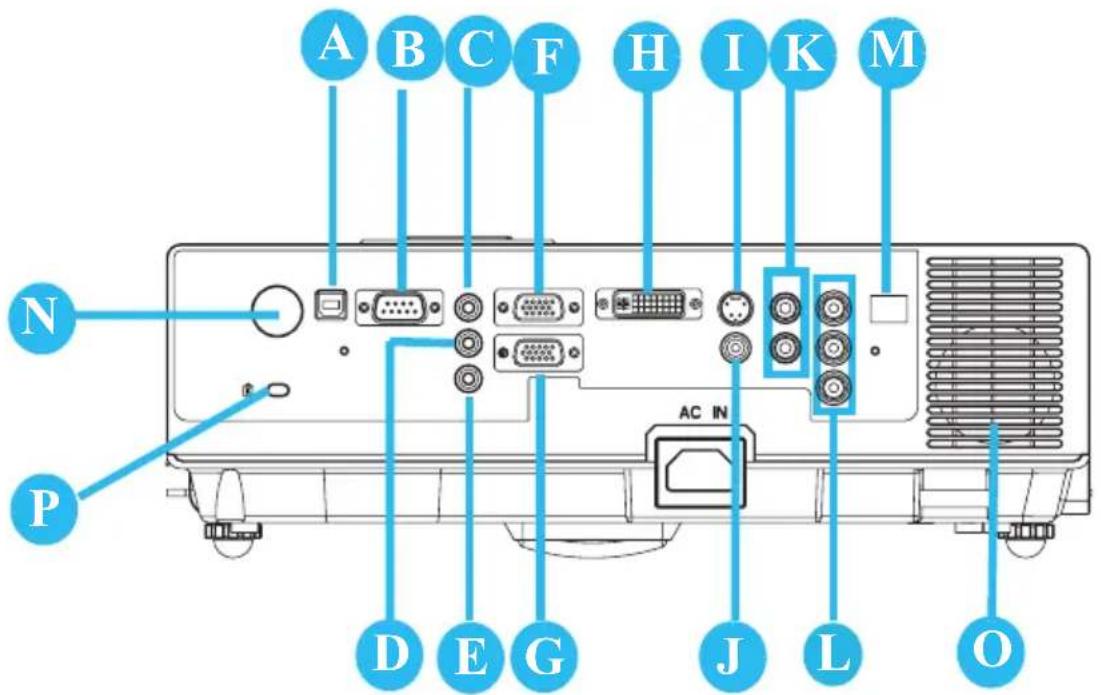

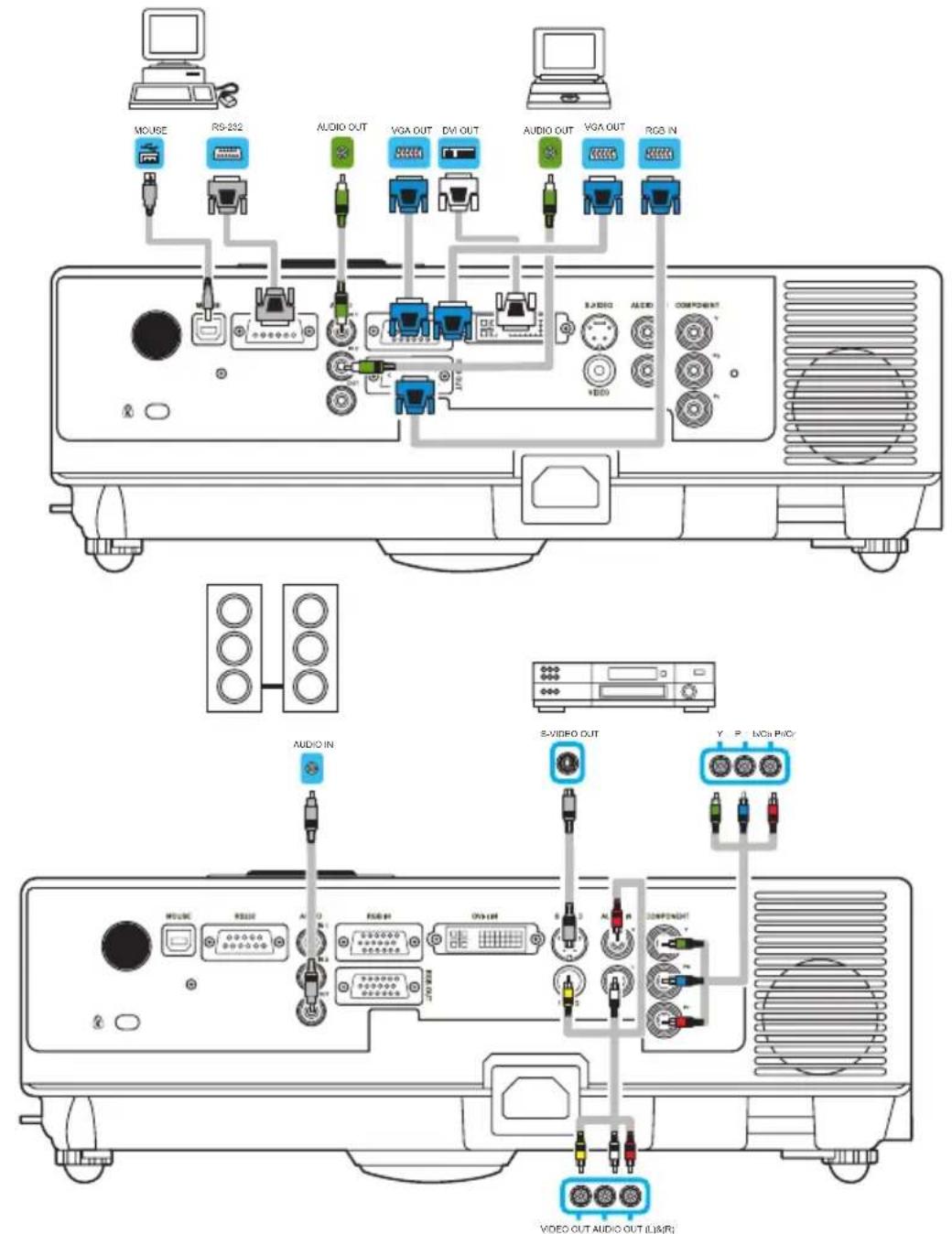

Hinten

Hier können Sie ein USB- Mauskabel anschließen, um die Computermausfunktionen zu steuern.

B RS232

Dieser serielle Anschluss dient zur Steuerung des Projektors mit einem Computer oder sonstigem RS-232-Steuerungsgerät.

Audioeingang 1 & D

Audioeingang 2

Diese Minibuchsen gleichen den entsprechenden Anschlüssen am Computer.

Audioausgang

RGB-Eingang

Dieser Eingang nimmt analoge RGB-Videosignale von einem Computer auf.

RGB-Ausgang

Hier können Sie einen externen Monitor anschließen, um die Eingabe vom "RGB-Eingang" anzuzeigen.

DVI-I-Eingang

Dieser Eingang nimmt digitale DVI-I-Signale von einem Computer auf.

I S-VIDEO

Dieser Anschluss nimmt S-Videosignale von einer Videoquelle auf.

J VIDEO

Dieser Anschluss nimmt Component-Videosignale von einer Videoquelle auf.

Diese Stereo-Minibuchse kann neben dem Videoeingang verwendet werden.

COMPONENT, Y / Pb / Pr

Diese Eingänge nehmen Y-, Pb- und Pr-Signale von einem DVD-Player auf.

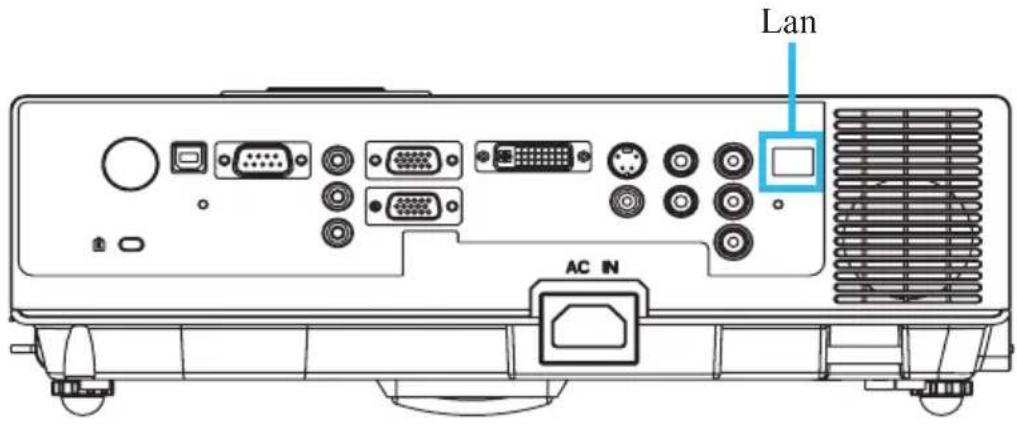

M LAN (optional)

Diese Funktion ist optional.

Siehe Seite 34

"Netzwerksteuerungsanwendung" für Details.

N Hinterer IR-Empfänger

LAUTSPRECHER

P Schlitz für das Kensington

MicroSaver-Sicherheitssystem

Eingebauter Sicherheitsschlitz Dieser Sicherheitsschlitz unterstützt das MicroSaver®-Sicherheitssystem. MicroSaver® ist ein eingetragenes Warenzeichen von Kensington Microwave Inc. Das Logo ist geschützt und befindet sich im Besitz von Kensington Microwave Inc.

Einrichten

Vorkehrung

1. Stellen Sie vor der Installation sicher, dass der Projektor ausgeschaltet ist und das Netzkabel vom Netz getrennt ist.
2. Fassen Sie den Projektor nicht an, wenn er warm ist.

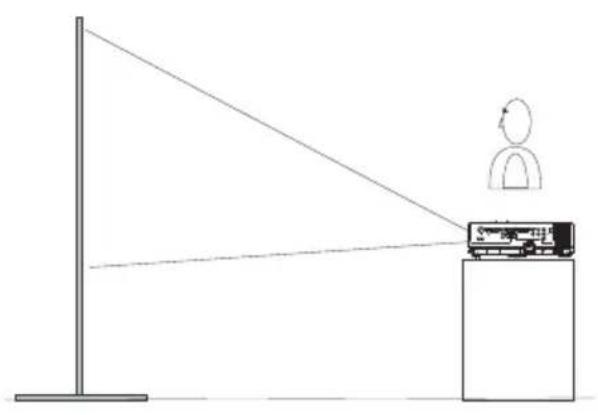

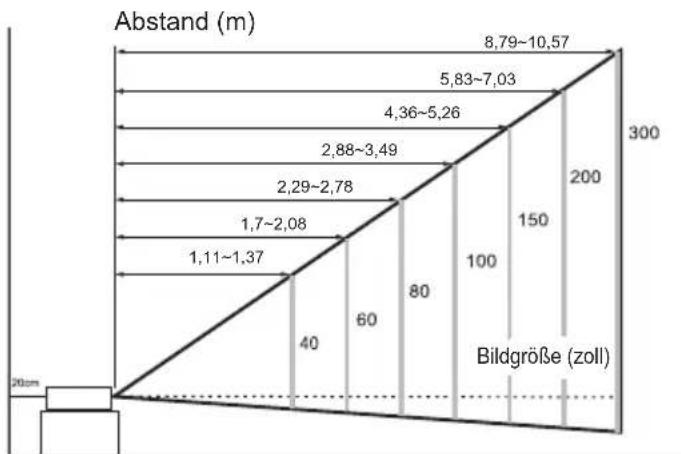

3. Der Abstand zwischen dem Projektor und der Leinwand beeinflusst die Größe des projizierten Bildes. Sehen Sie bitte in der folgenden Tabelle für die Leinwandgröße bei einem bestimmten Abstand nach.

Hinweis: Die Abmessungen in der folgenden Tabelle gelten als Richtwerte.

Leinwandgröße (diagonal)		Abstand (m) Abstand (Fuß)
Zoll m Tele	Weit Tele	Weit
40 1,0 1	37 1,11 4,49 3,64
50 1,25	1,72 1,4	5,65 4,61
60 1,5 2	08 1,7	6,81 5,58
70 1,8 2	43 2,00 7,97 6,54
80 2,0 2	78 2,29 9,13 7,51
100 2,5 3	49 2,88 11,45	9,45
150 3,8 5	26 4,36 17,26	14,29
200 5,1 7	03 5,83 23,06	19,13
250 6,4 8	80 7,31 28,87	23,98
300 7,6 1	0,57	8,79 34,67	28,82

Wenn der Projektor neben einer Wand aufgestellt wird, achten Sie bitte auf einen Mindestabstand von 20 cm (7,9 Zoll) zwischen dem Projektor und der Wand.

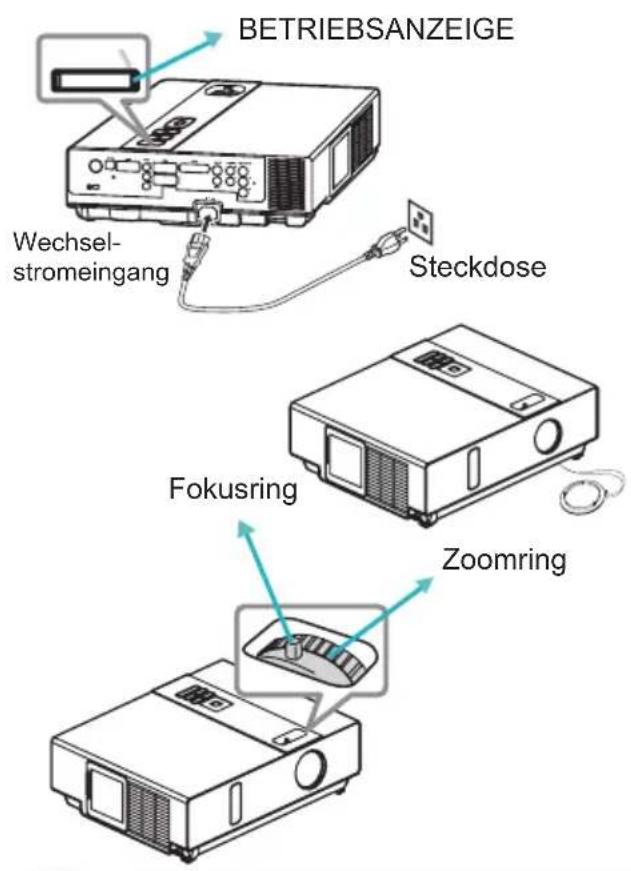

Ein-/Ausschalten

BETRIEBSANZEIGE Wechsel- stromeingang Steckdose Fokusring Zoomring

Ausschalten?

Drücken Sie bitte noch einmal auf die Taste

POWER

um das Gerät auszuschalten.

1. Stellen Sie sicher, dass das Netzkabel richtig mit dem Projektor verbunden ist.
2. Entfernen Sie die Objektivabdeckung. Die Betriebsanzeige leuchtet grün auf.
3. Drücken Sie den Stromschalter an dem Bedienfeld oder auf der Fernbedienung, um den Projektor einzuschalten.
4. Drehen Sie den Zoomring, um die Anzeigegröße anzupassen.
5. Drehen Sie den Fokusring, um den Fokus anzupassen.

WARNUNG

★ Der Projektor gibt starkes Licht ab, wenn er eingeschaltet ist. Blicken Sie weder in das Objektiv des Projektors noch durch Öffnungen des Projektors in das Innere des Projektors.

Ausschalten

1. Drücken Sie den Stromschalter an dem Bedienfeld oder auf der Fernbedienung. Die Bestätigungsaufforderung "Ausschalten" erscheint.
2. Drücken Sie noch einmal den Stromschalter, wenn diese Frage erscheint.
3. Die Betriebsanzeige leuchtet grün, wenn der Projektor in den "Standby"-Modus wechselt.
4. Entfernen Sie bitte das Netzkabel, wenn der Projektor nicht mehr verwendet wird.

WARNUNG

★ Berühren Sie während des Betriebs oder kurz nach dem Betrieb weder die Lampenabdeckung noch die Entlüftungsöffnungen, weil sie sehr heiß sein können.

CAUTION

★ Schalten Sie die Netzstromversorgung nicht innerhalb von 60 Sekunden nach dem Einschalten der Lampen aus. Andernfalls kann die Lebensdauer der Lampe dadurch verkürzt werden.

Einrichten

Einrichten des Projektors

Der Projektor unterstützt die folgenden vier unterschiedlichen Projektionsmethoden.

1. Frontprojektion


1. Rückprojektion von der Decke


Spezielles Zubehör ist notwendig, um den Projektor an eine Decke zu hängen. Bitte wenden Sie sich dafür an Ihren Händler.

Anleitung zur Deckenmontage

Bringen Sie die Aufhängung an den vier Aufhängungsbefestigungspunkten an, um den Projektor an eine Decke zu hängen. Spezielles Zubehör ist notwendig, um den Projektor an eine Decke zu hängen. Bitte wenden Sie sich dafür an Ihren Händler.

Max. M4x8 mm für die Befestigung.

Das Gerät ist mit einem Sicherheitsanker und einer PIN-Verschlussfunktion ausgestattet, um ein unbefugtes Entfernen des Projektors zu verhindern.

WARNUNG

▶ Greifen Sie nicht an dem Sicherheitsanker, um den Projektor zu tragen. Er ist nicht dafür vorgesehen.

Der Sicherheitsanker ist nicht für einen umfassenden Diebstahlschutz vorgesehen. Er dient nur als ergänzende Diebstahlschutzmaßnahme.

Einstellen der Höhe des Projektionsbildes

Verwenden Sie den verstellbaren Fuß vorne an dem Projektor, um die Höhe des projizierten Bildes einzustellen.

1 Halten Sie den Projektor fest und drücken den Fußverstellknopf, um den vorderen verstellbaren Fuß zu entriegeln.
2 Stellen Sie die Frontseite des Projektors in die gewünschte Höhe.
3 Lassen Sie den Fußverstellknopf wieder los, damit der vordere verstellbare Fuß in dieser Position einrastet.
4 Nachdem Sie sichergestellt haben, dass der vordere verstellbare Fuß verriegelt ist, stellen Sie bitte vorsichtig den Projektor darauf.

VORSICHT

* Durch den vorderen verstellbaren Fuß kann ein Winkel von 0 bis zu 8,5 Grad erzielt werden.
* Durch die Verstellung des Fußes kann die Form des projizierten Bildes verzerrt werden. Verwenden Sie die Trapezkorrekturfunktion, um diese Verzerrung zu korrigieren.

Vornehmen der Verbindungen

Laptop- oder Desktop-Computer

MOUSE RS-252 AUDIO OUT VGA OUT DM OUT AUDIO OUT VGA OUT RGB IN AUDIO AUDIO COMPONENT AUDIO IN S-VIDEO OUT Y P Audio PC VOUT ROUT ROUT ROUT VIDEO OUT AUDIO OUT (L)R(R)

Stellen Sie vor dem Beginn sicher, dass der Projektor sowie Computer ausgeschaltet ist.

Das Computerkabel anschließen

Verbinden Sie ein Ende des Computerkabels mit dem Anschluss RGB IN am Projektor.

Verbinden Sie den Computer über das Computerkabel mit dem Projektor. Verbinden Sie gegebenenfalls den Anschluss MONITOR OUT mit einem Monitor, um die Eingabe von dem Anschluss RGB IN anzuzeigen. Ziehen Sie die Schrauben an allen Anschlüssen fest.

Vornehmen der Verbindungen

Laptop- oder Desktop-Computer

Gegebenenfalls das Audiokabel anschließen

1. Wenn Sie ein Endes des Computerkabels mit dem Anschluss RGB IN am Projektor verbinden, verbinden Sie bitte das andere Ende des Audiokabels mit dem Anschluss AUDIO IN 1.
2. Wenn Sie das DVI-Kabel mit dem Anschluss DVI-I IN am Projektor verbinden, verbinden Sie bitte ein Ende des Audiokabels mit dem Anschluss AUDIO IN 2.
3. Wenn Sie die Verbindung mit den Anschlüssen S-Video/ Video/ Y, Pb, Pr am Projektor vornehmen, verbinden Sie bitte ein Ende des Audiokabels mit dem Anschluss AUDIO IN 3 am Computer.

USB-Maus anschließen

Das USB-Mauskabel ist konform mit MS-Windows 98/2000/NT/XP/Me oder Macintosh:OS8.6\~10.1 konform. Ein entsprechender Treiber für Microsoft-Betriebssysteme wurde vorab installiert.

1. Stecken Sie das Ende (Typ B) des USB-Kabels in den USB-Anschluss am Projektor.
2. Stecken Sie das Ende (Typ A) des USB-Kabels in den USB-Anschluss am Computer.
3. Wenn der Projektor sowie der Computer eingeschaltet wird, wird der entsprechende Treiber automatisch geladen.

Falls das ausgewählte Videobild nicht angezeigt wird, nachdem der Projektoreingeschaltet und die richtige Videoquelle gewählt wurde, dann prüfen Sie bitte, ob das Videoeingabegerät eingeschaltet ist und richtig funktioniert. Prüfen Sie ebenfalls, ob die Signalkabel richtig verbunden sind.

Einige Laptop-Computer schalten ihre externen Videoanschlüsse nicht automatisch ein, wenn sie mit einem Projektor verbunden sind. Verwenden Sie bitte die entsprechende Tastenkombination wie z.B. Fn+F3 oder CRT/LCD-Taste, um die externe Anzeige ein-/auszuschalten. Suchen Sie auf dem Laptop-Computer eine Funktionstaste, die als CRT/LCD bezeichnet oder mit einem Monitorsymbol gekennzeichnet ist. Drücken Sie gleichzeitig auf Fn und die entsprechend gekennzeichnete Funktionstaste. Sehen Sie bitte in der Dokumentation Ihres Laptop-Computers für die entsprechende Tastenkombination nach.

Einlegen der Batterie in die Fernbedienung

1. Entfernen Sie die Abdeckung des Batteriefachs.

2. Legen Sie die Batterien ein. Achten Sie dabei auf die richtige Polung.

3. Bringen Sie die Abdeckung des Batteriefachs wieder an.

▶ Setzen Sie die Fernbedienung keiner extremen Wärme oder Feuchtigkeit aus.
▶ Lassen Sie die Fernbedienung nicht herunterfallen.
▶ Entfernen Sie die Batterien von der Fernbedienung, wenn die Fernbedienung über eine längere Zeit nicht verwendet wird.
▶ Setzen Sie die Fernbedienung weder Wasser noch Feuchtigkeit aus, um eine Funktionsstörung zu vermeiden.
▶ Wechseln Sie die Batterie aus, wenn die Fernbedienung langsam oder gar nicht auf Ihre Betätigung reagiert.
▶ Stellen Sie die Fernbedienung nicht in die Nähe des Gebläses des Projektors.
▶ Verwenden Sie nicht gleichzeitig unterschiedliche Batterietypen.
▶ Verwenden Sie nicht gleichzeitig neue und alte Batterien zusammen. Achten Sie auf die richtige Polung, wenn Sie eine Batterie einlegen.
▶ Entsorgen Sie Batterien gemäß den örtlichen Umweltschutzgesetzen.
▶ Bauen Sie die Fernbedienung nicht auseinander. Wenden Sie sich an Ihren Händler, wenn die Fernbedienung eine Reparatur benötigt.

Stromschalter

Damit schalten Sie das Gerät ein bzw. auf den Betriebsmodus, Standbymodus oder Abkühlmodus.

ESC

Drücken Sie die Taste "ESC", um das "Menü" zu schließen.

Lautstärke +/-

Damit schalten Sie die Lautstärke höher oder niedriger.

Menü

Damit öffnen oder schließen Sie das OSD-Menü.

Keystone

Damit korrigieren Sie die Trapezverzerrung.

Standbild

Damit lassen Sie das vorliegende Bild auf der Leinwand stehen bleiben.

INPUT ESC - VOL + MENU K Auto Still Blank

EINGANG Damit wählen Sie die Eingabequelle: → RGB 1 → RGB 2 → DVI-I S-Video ← Video ← Y,Pb,Pr ← ESC Pfeil nach oben/unten Pfeil nach links/rechts Damit wählen und stellen Sie eine Funktion im OSD-Menü ein. -VOL MENU Auto Still Blank Autom. Damit aktualisieren Sie die Anzeige des vorliegenden Bildes. Leer Damit blenden Sie das vorliegende Bild aus. Ein schwarzes Bild erscheint daraufhin auf der Leinwand.

- VOL +

Quick Key:

Wenn kein OSD-Menü auf der Leinwand angezeigt ist, können Sie die links abgebildeten Tasten wie folgt verwenden.

Verwenden Sie die Tasten ⚠️, ▲ ▼ um ein Element auszuwählen.

Verwenden Sie die Tasten um ein Element auszuwählen.

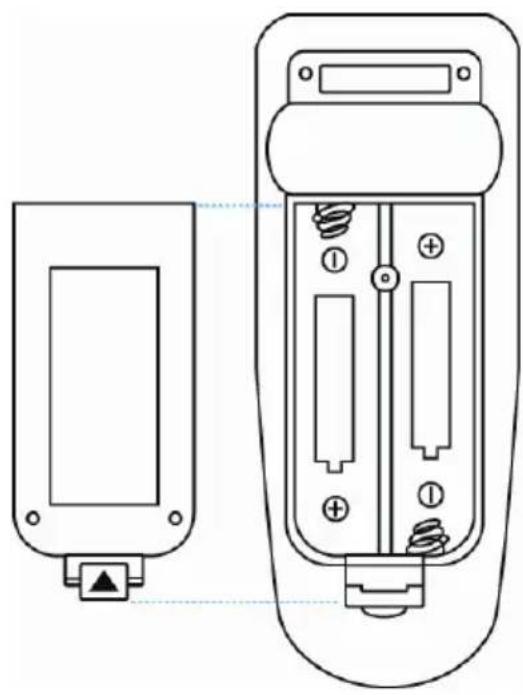

Einlegen der Batterien in die Fernbedienung

1. Entfernen Sie die Abdeckung des Batteriefachs.
2. Legen Sie die Batterien ein. Achten Sie dabei auf die richtige Polung.
3. Bringen Sie die Abdeckung des Batteriefachs wieder an.

▶ Setzen Sie die Fernbedienung keiner extremen Wärme oder Feuchtigkeit aus.
▶ Lassen Sie die Fernbedienung nicht herunterfallen.
▶ Entfernen Sie die Batterien von der Fernbedienung, wenn die Fernbedienung über eine längere Zeit nicht verwendet wird.
▶ Setzen Sie die Fernbedienung weder Wasser noch Feuchtigkeit aus, um eine Funktionsstörung zu vermeiden.
▶ Wechseln Sie die Batterie aus, wenn die Fernbedienung langsam oder gar nicht auf Ihre Betätigung reagiert.
▶ Stellen Sie die Fernbedienung nicht in die Nähe des Gebläses des Projektors.
▶ Verwenden Sie nicht gleichzeitig unterschiedliche Batterietypen.
▶ Verwenden Sie nicht gleichzeitig neue und alte Batterien zusammen. Achten Sie auf die richtige Polung, wenn Sie eine Batterie einlegen.
▶ Entsorgen Sie Batterien gemäß den örtlichen Umweltschutzgesetzen.
▶ Bauen Sie die Fernbedienung nicht auseinander. Wenden Sie sich an Ihren Händler, wenn die Fernbedienung eine Reparatur benötigt.

Fernbedienung (Optional)

STROMSCHALTER

Damit schalten Sie das Gerät ein bzw. auf den Betriebsmodus, Standbymodus oder Abkühlmodus.

EINGANG

Damit wählen Sie die Eingabequelle:

MENÜ

Damit öffnen oder schließen Sie das OSD-Menü.

Drücken Sie die Taste oder , um ein OSD-Menüelement auszuwählen.

Drücken Sie die Taste oder, um eine Option eines OSD-Menüelementes auszuwählen bzw. den Einstellwert zu ändern.

LASER

Richten Sie die Fernbedienung auf den Bildschirm und halten diese Taste gedrückt, um den Laser-Pointer zu aktivieren.

STUMM

Damit schalten Sie die Audioausgabe stumm.

AUTOM.

Damit aktualisieren Sie die Anzeige des vorliegenden Bildes.

LEER

Damit blenden Sie das vorliegende Bild aus. Ein schwarzes Bild erscheint daraufhin auf der Leinwand.

Drücken Sie die Taste um die Pfeilrichtung des Fensters zu ändern.

MAUS L/R

Diese Tasten funktionieren wie die Maus eines Desktop-/Notebook-Computers.

Die Mausfunktionen der Fernbedienung sind nur dann verfügbar, wenn das USB-Kabel verbunden ist (siehe Seite 15 für Details).

LASER INDICATOR POWER INPUT MENU LASER MUTE MOUSE-L MOUSE-R AUTO BLANK ViewSonic

Bedienen des OSD-Menüs

1. Drücken Sie die Taste "MENU". Das blaue Hauptmenü wird angezeigt. Das erste Hauptmenü ist das Menü "BILD".

2. Verwenden Sie den Pfeil nach oben/unten/links/rechts, um ein gewünschtes Element auszuwählen und dann den Einstellwert zu ändern.

Bildmenü Helligkeit 050 Kontrast 050 Scharfe 050 Anzeigemodus Natürlich Rot 050 Grün 050 Blau 050 Betätigen Sie "Menü" erneut, um das Menü zu verlassen

Pfeil nach oben/unten/rechts/links

POWER INPUT LASEA MUTE MOLOCK MOLOCK AUTO BLANK KEYSTONE VOL. + VOL. INPUT MENU BLANK AUTO OUTPUT INPUT ESC MOLOCK AUTO SH BON

Menütaste

Bildmenü

Bildmenü Heiligkeit 050 Kontrast 050 Scharfe 050 Anzeigemodus Natürlich Rot 050 Grün 050 Blau 050 Betätigen Sie "Menü" erneut, um das Menü zu verlassen

Schritt:

1. Verwenden Sie die Taste ▲ /▼, um ein Element auszuwählen.

2. Verwenden Sie die Taste ◀ / ▶, um eine Option auszuwählen bzw. den Einstellwert zu ändern.

Element Option Beschreibung
HELLIGKEIT 000/100 Hier stellen Sie die Bildhelligkeit ein.
KONTRAST 000/100 Hier stellen Sie den Bildkontrast ein.
SCHÄRFE 000/004 Hier stellen Sie die Bildschärfe ein.
ANZEIGEMODUS	NATÜRLICH Natürliche Farbe.
	KINO Der Kontrast wird für den Kinomodus verstärkt.
	TAGESLICHT	Diese Option ist für eine sehr helle Umgebung geeignet.
	GRÜNE TAFEL WEIßen TAFEL SCHWARZE TAFEL	Die Farbeinstellungen werden für eine klare Anzeige der Projektion auf einer (grünen, weißen oder schwarzen) Tafel angepasst.
FARBTEMPERATUR	NIEDRIG MITTEL HOCH	Hier stellen Sie die Farbtemperatur des Bildes ein.
	BENUTZER
		Benutzer Rot 000/100Benutzer Grün 000/100Benutzer Blau 000/100

Audiomenü

Audioinstellungen Lautslarke 020 Stumm Aus Ein Betätigen Sie "Menü" erneut, um das Menü zu verlassen

Schritt:

1. Verwenden Sie die Taste ▲ /▼, um ein Element auszuwählen.

2. Verwenden Sie die Taste ◀ / ▶, um eine Option auszuwählen bzw. den Einstellwert zu ändern.

Element Option	Beschreibung
LAUTSTÄRKE 00/40	Ändern Sie die	Lautstärke.
STUMM AUS/EIN	Hier schalten Sie den Ton aus/ein.

Einstellungsmenü

Einslellungsmenü H. Position 999 Man. Trapezkorrektur 999 Phase 999 Frequenz 999 Autom. Trapezkorrektur Aus Ein V. Trapez +99 Seitenverhältnis +99 Autom. Sync Ausführen Autom. Suche Aus Ein Betätigen Sie "Menü" erneut, um das Menü zu verlassen

Schritt:

1. Verwenden Sie die Taste ▲ /▼, um ein Element auszuwählen.

2. Verwenden Sie die Taste ◀ / ▶, um eine Option auszuwählen bzw. den Einstellwert zu ändern.

Element Option	Beschreibung
H. POSITION 000/100		Hier verschieben Sie horizontal die Lage des Bildes. Diese Funktion ist nur bei Computersignalen verfügbar.
V. POSITION 000/100		Hier verschieben Sie vertikal die Lage des Bildes. Diese Funktion ist nur bei Computersignalen verfügbar.
PHASE 000/100	Hier stellen Sie die Bildschärfe ein.
FREQUENZ 000/200	Hier stellen Sie die horizontale Abtastfrequenz ein.
AUTOM. TRAPEZ. AUS/EIN		Damit wird die Trapezverzerrung des Bildes automatisch korrigiert.
V. TRAPEZ -70/+70		Damit korrigieren Sie manuell die vertikale Trapezverzerrung des Bildes.
AUTOM. SYNC AUSFÜHREN		Damit werden alle obigen Einstellungen automatisch angepasst.
AUTOM. SUCHE AUS/EIN		Damit führen Sie eine manuelle oder automatische Suche nach Signalquellen aus.

* DVI unterstützt H. POSITION, V. POSITION, PHASE, FREQUENZ und AUTOM. SYNC nicht.

Bildmenü

Bildmenü Helligkeit 050 Kontrast 050 Scharfe 050 Farbe 050 Farbton 050 Anzeigemodus Natürlich Rot 050 Grün 050 Blau 050 Betätigen Sie "Menu" erneut, um das Menü zu verlassen

Schritt:

1. Verwenden Sie die Taste ▲ /▼, um ein Element auszuwählen.

2. Verwenden Sie die Taste ◀ / ▶, um eine Option auszuwählen bzw. den Einstellwert zu ändern.

Element Option Beschreibung
HELLIGKEIT 000/100 Hier stellen		Sie die Bildhelligkeit ein.
KONTRAST 000/100 Hier stellen		Sie den Bildkontrast ein.
SCHÄRFE 000/004 Hier stellen Sie die Bildschärfe ein.
FARBE 000/100		Hier stellen Sie die Stärke der weißen Farbe ein. Diese Funktion ist nur bei Videosignalen, S-Videosignalen und Component-Videosignalen verfügbar.
FARBTON 000/100		Hier stellen Sie den Farbton des Bildes ein. Diese Funktion ist nur bei Videosignalen, S-Videosignalen und Component-Videosignalen verfügbar.
ANZEIGE-MODUS	NATÜRLICH Natürliche Farbe.
	KINO Der Kontrast wird für den Kinomodus verstärkt.
	TAGESLICHT Diese Option ist für eine sehr helle Umgebung geeignet.
	GRÜNE TAFEL WEIßEN TAFEL SCHWARZE TAFEL	Die Farbeinstellungen werden für eine klare Anzeige der Projektion auf einer (grünen, weißen oder schwarzen) Tafel angepasst.
FARBTEMP-ERATUR	NIEDRIG MITTEL HOCH	Hier stellen Sie die Farbtemperatur des Bildes ein.
	BENUTZER
		Benutzer Rot 000/100Benutzer Grün 000/100Benutzer Blau 000/100

Audiomenü

Audioeinstellungen Lautstärke 020 Stumm Aus Ein Betätigen Sie "Menü" erneut, um das Menü zu verlassen

Schritt:

1. Verwenden Sie die Taste ▲ /▼, um ein Element auszuwählen.

2. Verwenden Sie die Taste ◀ / ▶, um eine Option auszuwählen bzw. den Einstellwert zu ändern.

Element Option	Beschreibung
LAUTSTÄRKE 00/40	Ändern Sie die	Lautstärke.
STUMM AUS/EIN	Hier schalten	Sie den Ton aus/ein.

Einstellungsmenü

Einstellungsmenü Autom. Trapezkorrektur Aus Ein V. Trapez +00 Autom. Suche Aus Ein Betätigen Sie "Menü" erneut, um das Menü zu verlassen

Schritt:

1. Verwenden Sie die Taste ▲ /▼, um ein Element auszuwählen.

2. Verwenden Sie die Taste ◀ / ▶, um eine Option auszuwählen bzw. den Einstellwert zu ändern.

Element Option	Beschreibung
AUTOM. TRAPEZ. AUS/EIN		Damit wird die Trapezverzerrung des Bildes automatisch korrigiert.
V. TRAPEZ -70/+70		Damit korrigieren Sie manuell die vertikale Trapezverzerrung des Bildes.
AUTOM. SUCHE AUS/EIN		Damit führen Sie eine manuelle oder automatische Suche nach Signalquellen aus.

Erweitert-Menü

Erweitert-Menü Zoomen/Schwenken Standbild Leerer Bildsch. Leerer Bildsch. aus Alles zurücksetzen Seitenverhältnis Sprache Quellenauswahl Logoeinstellung ausführen ein 15 Min. ausführen 4 : 3 Deutsch Ausführen Ausführen Betätigen Sie "Menü" erneut, um das Menü zu verlassen

Schritt:

1. Verwenden Sie die Taste ▲ /▼, um ein Element auszuwählen.

2. Verwenden Sie die Taste ◀ / ▶, um eine Option auszuwählen bzw. den Einstellwert zu ändern.

Element Option Beschreibung
ZOOMEN/SCHWENKEN	AUSFÜHREN	Hier führen Sie die digitale und Schwenkfunktion aus.
STANDBILD AUS/EIN		Damit lassen Sie das vorliegende Bild auf der Leinwand stehen bleiben.
LEER AUS/EIN		Damit blenden Sie das projizierte Bild aus und lassen ein leeres Bild auf der Leinwand erscheinen.
LEER,AUSSCHALTEN	15/30/60Minuten	Hier stellen Sie den Zeitgeber zum Ausschalten des Projektors ein, wenn der Projektor im Leermodus ist.
RESET AUSFÜHREN		Hier setzen Sie alle Menüelemente auf die werkseitigen Standardwerte zurück.
SEITENVERHÄLTNIS		PC-Modus: 4:3,16:9, NativeVideomodus: 4:3,16:9
SPRACHE DEUTSCH		Hier wählen Sie die Sprache, auf der die Menüs und die Meldungen angezeigt werden soll.[IMAGE]
QUELLEN-AUSWAHL	AUSFÜHREN	Hier wählen Sie wie folgt die Eingabequelle aus:[IMAGE]Die Suche fängt mit dem momentan verwendeten Anschluss an. Wenn eine Eingabe gefunden wurde, beendet der Projektor die Suche und zeigt das Eingabebild an.
LOGOEIN-STELLUNG	AUSFÜHREN	Hier können Sie das Start-Logo individuell gestalten.

Erweitert-Menü

Erweiterl-Menü Logpeinstellung Logomodus Standard Logoaufnahme Ausführen Hintergrund Schwarz Logogröße Original Betätigen Sie "Menü" erneut, um das Menü zu verlassen

LOGOEINSTELLUNG

Hier können Sie das Start-Logo individuell gestalten.

WICHTIG:

Sie müssen zuerst den PIN-Code eingeben, um die Logoeinstellung vorzunehmen.

Element Option Beschreibung
LOGOMODUS	STANDARD BENUTZER AUS	Wählen Sie (mit dem Pfeil ▶) einen gewünschten Modus aus.
		Das werkseitige Logo.Das von Ihnen aufgenommene Bild.Ein leeres Bild. Sie können die Hintergrundfarbe bestimmen.
LOGO-AUFNAHME	AUSFÜHREN D	damit nehmen Sie ein Bild auf (nur im PC-Modus).
HINTERGRUND	SCHWARZ BLAU WEIß	Hier stellen Sie die Hintergrundfarbe ein.
LOGOGRÖße	ORIGINAL VOLLBILD	Das aufgenommene Bild wird in Originalgröße und in der Mitte der Leinwand angezeigt.Das Bild wird erweitert, um die Leinwand auszufüllen.

Erweitert-Menü

Logoaufnahme

So verwenden Sie diese Funktion

Wählen Sie das Element "Logoaufnahme" im Menü "Logoeinstellung" und drücken anschließend die Taste ▶.
② Ein roter Rahmen markiert die Fläche, die aufgenommen werden kann.
③ Verwenden Sie die vier Pfeiltasten, um die Position des Rahmens zu ändern.
4 Drücken Sie auf "MENU", um die Aufnahme zu starten. Eine Meldung wird angezeigt.

2


4

Logoaufnahme im Gang

HINWEIS ▶ Nur im Computermodus kann ein Bild aufgenommen werden.

▶Nur die Fläche mit 512 x 384 Pixel kann aufgenommen werden.

Präsentationsmenü

Präsentationsmenü Autom. Decke Aus Ein Vorne Decke Hinten Decke, hinten Lampenmodus Normal Sparsam Lampenbetriebszeit 999 : 999 Lampenzeit auf Null stellen Ausführen Betätigen Sie "Menu" erneut, um das Menü zu verlassen

Schritt:

1. Verwenden Sie die Taste ▲ /▼, um ein Element auszuwählen.

2. Verwenden Sie die Taste ◀ / ▶, um eine Option auszuwählen bzw. den Einstellwert zu ändern.

Element Option Beschreibung
AUTOM. DECKE AUS/EIN		Das Bild wird automatisch umgedreht, wenn der Projektor z. B. durch Hängen an eine Decke auf den Kopf steht.
VORNE AUSFÜHREN Normaler Projektionsmodus.
DECKE AUSFÜHREN		Das Bild wird vertikal gespiegelt, wenn der Projektor auf den Kopf gestellt montiert ist.
HINTEN AUSFÜHREN		Das Bild wird horizontal gespiegelt, wenn die Rückprojektionsmethode verwendet wird.
DECKE, HINTEN AUSFÜHREN		Das Bild wird horizontal sowie vertikal gespiegelt. Diese Funktion wird verwendet, wenn die Rückprojektionsmethode verwendet wird und der Projektor auf den Kopf gestellt montiert ist.
LAMPENMODUS	NORMAL / ÖKONOMISCH	Der ökonomische Modus reduziert die Lampenhelligkeit.
LAMPEN Hier wird die Lampenbetriebszeit angezeigt.
LAMPEN AUF NULL STELLEN (optional)	AUSFÜHREN	Hier stellen Sie nach dem Auswechseln der Lampe die Lampenbetriebszeit auf Null.

Präsentationsmenü

Lampenbetriebszeit auf Null stellen

Der Lampenbetriebszeitzähler zeigt die akkumulierte Zeit nach der letzten Rückstellung an. Im Menü PRÄSENTATION finden Sie die Lampenbetriebszeit. Drücken Sie auf "RESET" oder ▶. Ein Dialogfenster erscheint daraufhin.

Wählen Sie mit Hilfe der Taste ▶ die Option AUF NULL STELLEN, um die Lampenbetriebszeit auf Null zu stellen.

Lampenbetriebszeit auf Null stellen?

Bitte Nein/Ja zum Laden der Standardwerte wählen

Lampenbetriebszeit auf Null stellen Nein

Ja

HINWEIS

▶ Die Werkseitige Einstellung ist so, dass der Hinweis zum Auswechseln der Lampe nach ca. 2000 Lampenbetriebsstunden angezeigt wird, um die ursprüngliche Helligkeit zu gewährleisten. Wenn dieser Hinweis erscheint, ersetzen Sie bitte so bald wie möglich die Lampe durch eine neue, auch wenn die Lampe noch funktionsfähig ist.

Sicherheitsmenü

Sicherheitsmenü PIN-Schutz Aus PIN ändern Ausführen Filterzeitzähler 999 : 999 Filterzeit auf Null stellen Ausführen Filterzeitzähler 500 Std Closed Caption Aus Betätigen Sie "Menü" erneut, um das Menü zu verlassen

Schritt:

1. Verwenden Sie die Taste ▲ /▼, um ein Element auszuwählen.

2. Verwenden Sie die Taste ◀ / ▶, um eine Option auszuwählen bzw. den Einstellwert zu ändern.

Element Option Beschreibung
SPERRE MIT PIN	AUSEIN1EIN2	AUS: Die Schutzfunktion mit einer PIN wird ausgeschaltet.EIN1: Der PIN-Code wird nur dann verlangt, wenn der Projektor vom Netz getrennt wurde und erneut angeschlossen und eingeschaltet wird.EIN2: Der PIN-Code wird verlangt, wann immer der Projektoreingeschaltet wird.[3775] VORSICHT:Sobald der PIN-Code eingerichtet ist, kann der Projektorerst nach dem Eingeben des richtigen PIN-Codesverwendet werden.
PIN ÄNDERN AUSFÜHREN		1. Drücken Sie die Taste "MENU" an dem Projektor oder aufder Fernbedienung.2. Verwenden Sie die Taste ▶, um das Element PIN ÄNDERNim Menü SICHERHEIT zu wählen.3. Verwenden Sie die Taste ▶, um den Modus "SPERRE MIT PIN"zu ändern.4. Geben Sie bitte den Original-PIN-Code ein.(a) Wenn die eingegebene PIN richtig ist, dann wird Ihnenerlaubt, eine neue PIN einzugeben.(b) Falls die PIN nicht korrekt ist, dann erscheint dieMeldung "PIN-Fehler".5. Geben Sie bitte einen neuen PIN-Code ein. Geben Sie bittenoch einmal den neuen PIN-Code zur Bestätigung ein.HINWEIS:(1) Um den Status der Funktion SPERRE MIT PIN zuändern, müssen Sie zuerst den PIN-Code eigeneb.(2) Für die erstmalige Verwendung geben Sie bitte 0000ein.(3) Schreiben Sie bitte Ihr eigenes Kennwort hier indas Handbuch, damit Sie es nicht vergessen. Siehe"Anhang"(4) Wenn Sie die Funktion [SPERRE MIT PIN] aktivieren,empfehlen wir Ihnen dringend, dass Sie den PIN-Codeaufschreiben und an einem sicheren Ort aufbewahren.

Sicherheitsmenü

Sicherheitsmenü PIN-Schutz Aus PIN ändern Ausführen Filterzeitzähler 999 : 999 Filterzeit auf Null stellen Ausführen Filterzeitzähler 500 Std. Closed Caption Aus Betätigen Sie "Menü" erneut, um das Menü zu verlassen

Step:

1. Use the ▲ /▼ buttons to select an item.

2. Use the ◀ / ▶ buttons to select an item or adjust the value.

Item Selection Description
FILTERZEITZÄHLER	Hier wird die Filterbenutzungszeit in Stunden angezeigt.
FILTERZEIT AUF NULL STELLEN	AUSFÜHREN	Stellen Sie nach dem Reinigen oder Auswechseln des Filters die Filterzeit auf Null.
FILTERZEITZÄHLER	500 STD.800 STD.1000 STD.	Wählen Sie bitte je nach Ihrer Umgebungsbedingung 500, 800 oder 1000 Stunden (Standard: 500 Stunden). Siehe weitere Beschreibung unten.
CLOSED CAPTION	AUS(STANDARD)C.C1C.C2C.C3C.C4T1T2T3T4	Die Funktion Closed Caption beschreibt die Soundeffekte, Dialoge und Erzählungen in einer Fernsehsendung odersonstigen Videoquelle.Caption (C.C1~C.C4): Closed caption wird angezeigt.Text (T1~T4): Der Teletext, der zusätzliche Informationen wie z.B. Nachrichten oder die elektronische Programmzeitschrift gibt, wird angezeigt.HINWEIS Diese Funktion ist nur bei einer Video-/S-Videoquelle verfügbar.

Automatischer Filteralarm

Das Menü SICHERHEIT bietet die automatische Filteralarmfunktion, die die Filterbenutzungszeit anzeigt und einen Alarm abgibt, wenn der Filter ausgewechselt werden soll. Durch Drücken auf wird ein Dialogfenster angezeigt. Wenn die Benutzungszeit die festgelegte Zeit erreicht, dann wird eine Warnmeldung auf der Leinwand angezeigt, um Sie daran zu erinnern, den Filter zu reinigen oder auszuwechseln. Wir bieten eine grafische Benutzeroberfläche zur Netzwerksteuerung, damit Sie den Status des Projektors (bzw. der Projektoren) im lokalen Netzwerk überwachen und steuern können.

Warnung hinsichtlich Filter...

Der Filter wurde über 500 Std. verwendet.

HINWEIS

▶ Stellen Sie bitte die Filterbenutzungszeit auf Null, nachdem Sie den Filter ausgewechselt haben.

Eingeben des PIN-Codes

Wenn die Funktion SPERRE MIT PIN auf [EIN] eingestellt wurde und der Projektor eingeschaltet wird, dann erscheint das rechts abgebildete Bild.

1. Drücken Sie die Taste "MENU" an dem Projektor oder auf der Fernbedienung. Verwenden Sie das Bedienfeld oder die Fernbedienung, um den PIN-Code einzugeben.

2. So geben Sie einen PIN-Code ein? Sie können sowohl das Bedienfeld am Projektor als auch die Fernbedienung verwenden.

(1) Die Taste ◀ drücken: Damit wählen Sie [ 1 ].
(2) Die Taste ▲ drücken: Damit wählen Sie [ 2 ].
(3) Die Taste ▶ drücken: Damit wählen Sie [3].
(4) Die Taste ▼ drücken: Damit wählen Sie [Enter], um zu der nächsten Reihe zu gelangen (4\~6,7\~9, OK).
(5) (Rückschritt) wählen: Falls Sie eine falsche Ziffer eingegeben haben, wählen Sie bitte um die falsche Ziffer zu löschen.
(6) ☐(Rückschritt) wählen: Wenn Sie alle vier Ziffern des PIN-Codes eingegeben haben, wählen Sie bitte, um Ihre Eingabe zu bestätigen.

HINWEIS

Falls die PIN nicht korrekt ist, wird die Meldung "Code erneut eingeben" angezeigt. Bitte versuchen Sie es neu. Falls der PIN-Code drei Mal falsch eingegeben wurde, wird eine Warnmeldung angezeigt und der Projektor schaltet sich in 30 Sekunden ab. Wenden Sie sich bitte an Ihren Händler, falls Sie nicht wissen, was die PIN ist.

HINWEIS: Die Netzwerksteuerungsanwendung ist eine optionale Funktion und unterstützt nur das Modell, das mit einem RJ45 LAN-Anschluss ausgestattet ist.

1 Den zu steuernden Projektor bzw. die Projektoren registrieren:

Die "automatische" Suchfunktion kann leicht die Projektoren finden.

Nach dem Eintragen in die Arbeitsgruppe können Sie beginnen, den Projektor zu steuern.

② Den Projektor (bzw. die Projektoren) gruppieren:

Mit Hilfe der Gruppennamenfunktion im Netzwerk können Sie mühelos den Status des Projektors (der Projektoren) überwachen.

③ Den Status jedes Projektors überwachen:

a. Sie können über die Systemparametereinstellungen den Überwachungsinhalt verwalten bzw. ändern.

b. Durch Anzeigen des Status des Projektors (bzw. der Projektoren) sehen Sie die Lampenbetriebszeit, Filterbenutzungszeit und gegebenenfalls Warnmeldungen von dem System.

4 Registrierte Projektoren steuern:

Über die Überwachungsfunktion können Sie den Projektorstatus einlesen und aktualisieren. Diese Funktion lässt sich leicht über Network Control steuern.

HINWEIS

Die folgenden Bedingungen müssen erfüllt sein, um den Projektor (auch im Standby-Modus) zu überwachen und zu steuern:

(1) Der Projektor ist eingeschaltet.

(2) Der Projektor ist mit dem Netzwerk verbunden.

(3) Das LED-Licht des Netzwerkanschlusses am Projektor zeigt einen normalen Zustand an. (Grün leuchtend oder orange blinkend)

* Standbymodusanzeige: Die grüne Betriebs-LED am Bedienfeld des Projektors blinkt.

Vor der Verwendung

Vor der Verwendung der Netzwerksteuerungssoftware

① Wenn Sie das Betriebssystem Windows 2000, NT 4.0 oder XP verwenden, dann müssen Sie sich als Administrator anmelden.
② Bevor Sie die Netzwerksteuerungssoftware starten, prüfen Sie bitte, ob die folgenden Punkte erfüllt sind.

(1) Die Software Network Control muss auf dem Computer installiert sein.
(2) Der Projektor muss eingeschaltet sein, und das LAN-Kabel muss richtig mit dem Projektor verbunden sein.
(3) Der Computer sowie der Projektor muss mit dem Netzwerk verbunden sein. Es müssen Einstellungen hinsichtlich der TCP/IP-Netzwerkkommunikation und des Netzwerkkabels für die Software Netzwerk Control vorgenommen worden sein.

Öffnen der Netzwerksteuerungssoftware

① Klicken Sie auf das Symbol der Software Network Control.

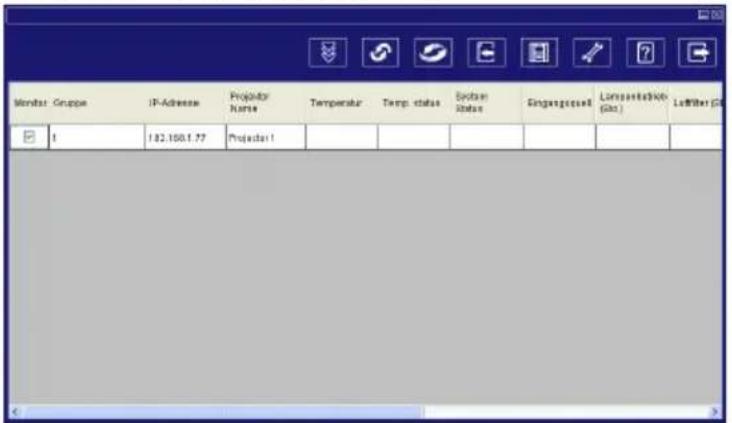

② Das Überwachungsfenster erscheint (siehe Abb. 1 und Tabelle 2).

Monitor Gruppe IP-Adresse Projektor Name Temperatur Temp. status System Status Eingangsquell Lampenbetrieb (Std.) Luftfilter (St)

Automatische Suche nach Projektoren

① Klicken Sie auf die Schaltfläche (suche nach Projektoren). Die gefundenen Projektoren im Netzwerk werden angezeigt. (Abb. 2)

Netzweil-Verbundum Index IP-Adresse Propeller Name MAC-Adresse Outlaway 3u

HINWEIS

Falls eine Warnmeldung während des Ausführens der Software Network Control erscheint, wählen Sie bitte "Nicht mehr blocken", um die Sperrung der Netzwerkverbindung aufzuheben.

② Klicken Sie auf die Schaltfläche (eineute Suche). Der mit einem PC verbundene Projektor wird angezeigt. (Abb. 3)

Networks-Verbinden Index IP-Adresse Predictor Name MAC-Adresse Gateway OK 1 192.168.1.77 Projector 1 00.60.89.01:09 192.168.1.254 255

3 Klicken Sie auf die Schaltfläche projektor registrieren). Informationen zu dem Projektor werden auf dem Überwachungsfenster angezeigt. Durch Klicken auf die Schaltfläche eenden) wird die Registrierung abgebrochen und Sie kehren zur Registrierungsseite zurück.

Wendst Gruppe IP-Adherence Projector Horse Tempensur Temp. status Systen Status Eingangsszeit Lempantaktiva (Gas) LeWitter (G) 1 182.100.1.77 Projector!

Überwachungsfenster

Automatische Suche nach Projektoren

4 Die automatische Suche nach Projektoren erlaubt die Anordnung nach Gruppennamen oder Projektornamen. Hierzu müssen Sie bloß den entsprechenden Titel (Gruppennamen oder Hostnamen) auf dem Überwachungsfenster anklicken. Dies hilft Ihnen sofort den Projektorstatus zu erkennen.

Monitor Gruppe IP-Adresse Projector Name Temperatur Temp. status System Status Eingangsquell Lampenbetrieb (Std.) Luftfilter (St) ✓ 1 192.168.1.136 Projector 1 ✓ 1 192.168.1.137 Projector 2 ✓ 1 192.168.1.138 Projector 3 ✓ 1 192.168.1.139 Projector 4

5 Nach dem Registrieren können Sie auf die Schaltfläche (inzeln abtasten) in der Symbolleiste oder die Schaltfläche (automatische Suche starten) klicken, um den Projektor zu überwachen.

HINWEIS

Durch Anklicken der Schaltfläche "Info" zeigen Sie die Beschreibung der Symbole wie folgt.

Temperatur Stendby Projektor An Abkühlung Andere Meidungen Keine Daten Daten holen Fehler Eingangsquote [1] RGB1 [2] Video [0] DVI-1 [3] 8-Video [2] RGB2 [4] YPbPr System Status Keine Warrungen [5] Lampenfehler Lüfterfehler [6] Fehler Lampenhaus hehe Temperatur Temp. status Niedrig Hochtemperatur Mittel Überhitzung Normale Temp.

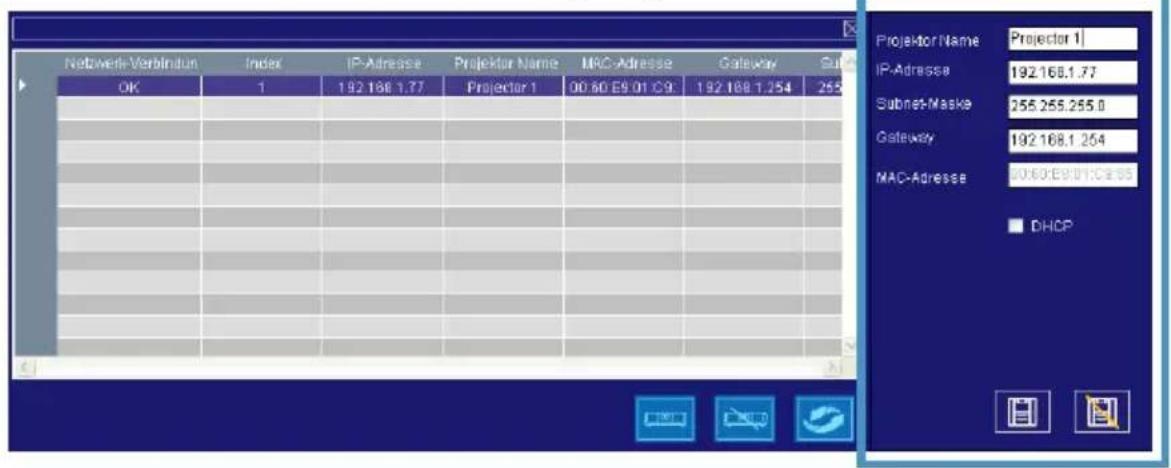

Ändern der Projektoreinstellung

① Falls es notwendig ist die Projektoreinstellung zu ändern, dann bringen Sie bitte den Cursor zu der Datentabelle und klicken das zu ändernde Element an. Die Details werden auf der rechten Tabelle angezeigt.

Netzwehl-Verbindut Index IP-Adresse Projektor Name MAC-Adresse Gateway Sub Projector Name Projector 1 IP-Adresse 192.168.1.77 Subnet-Maske 255.255.255.0 Gateway 192.168.1.254 MAC-Adresse 0030.E8.01.C8.03 DHCP

: Registrierungsseite

② Klicken Sie anschließend auf ☐m die Einstellungsänderung zu speichern. Oder klicken Sie auf ☐m die Änderung zu verwerfen.

Element Beschreibung
Projektorname	Hier wird der Hostname angezeigt.(maximal 16 ASCII-Zeichen)
IP-Adresse Hier	wird die IP-Adresse angezeigt.
Subnet-Maske Hier	wird die Adresse der Maske angezeigt.
Gateway Hier	wird die Adresse des Gateways angezeigt.
MAC	Hier wird der MAC-Code angezeigt.(Es handelt sich um einen vorgegebenen Wert, der nicht geändert werden kann.)
Monitor	Hier wird der Status des überwachten Projektors angezeigt.(standardmäßig im Betriebszustand)
DHCP Diese	Funktion weist dem Projektor eine IP-Adresse zu.

: Einstellungsfenster

Registrieren und Konfigurieren des Projektors

Löschen

Wählen Sie den registrierten Projektor aus dem Überwachungsfenster. Klicken Sie einmal die rechte Maustaste und wählen anschließend "Löschen", um die Daten des registrierten Projektors zu löschen.

Monitor Gruppe IP-Adresse Projektor Name Temperatur Temp. status System Status Eingangsquell Lampenbetrieb (Std) Lumfilter (St) 1 Löchen Projektor-Einstellungen Steverfunktionen

: Registrierungsseite

Registrieren und Konfigurieren des Projektors

Projektor-Einstellungen

Wählen Sie den registrierten Projektor aus dem Überwachungsfenster. Klicken Sie einmal die rechte Maustaste und wählen anschließend "Projektor-Einstellungen", um die Daten des registrierten Projektors zu ändern. Klicken Sie anschließend auf, um die Einstellungsänderung zu speichern. Oder klicken Sie auf um die Änderung zu verwerfen.

Monitor Gruppe IP-Adresse Projektor Name Temperatur Temp. status System Status Eingangsquell Lampenbetrieb (Std) Luftfilter (St) 1 192 188 1 77 Projektor Löchen Projektor-Einsellwagen Steuerfunktionen

: Registrierungsseite.

Gruppe 1| Projektor Name Projector 1 IP-Adresse 192.168.1.77 Subnet-Maske 255.255.255.0 Gateway 192.168.1.254 MAC-Adresse 00:60.E9:01:C9:85 Monitor Alarm Luftfilter (Std.) 500 DHCP Alarm Lampenbetriebszeit 1500

: Einstellungsseite.

Registrieren und Konfigurieren des Projektors

Projektor-Einstellungen

② Klicken Sie auf die Schaltfläche 📋ystemeinstellung), um die Systemalarmeinstellung zu ändern.

Monitor Gruppe IP-Adresse Projektor Name Temperatur Temp. status System Status Eingangsquell Lampenbetrieb (Std) Lumfilter (St ✓ 1 192.168.1.77 Projector 1

Monitor Lampenbetriebszeit System Status / Temp. status Alarm Luftfilter Eingangsquelle Grundeinstellung Alarm Luftfilter (Std.) 500 Alarm Lampenbetriebszeit 1500 Abfrage-Intervall (Min.) 1

: Einstellungsseite.

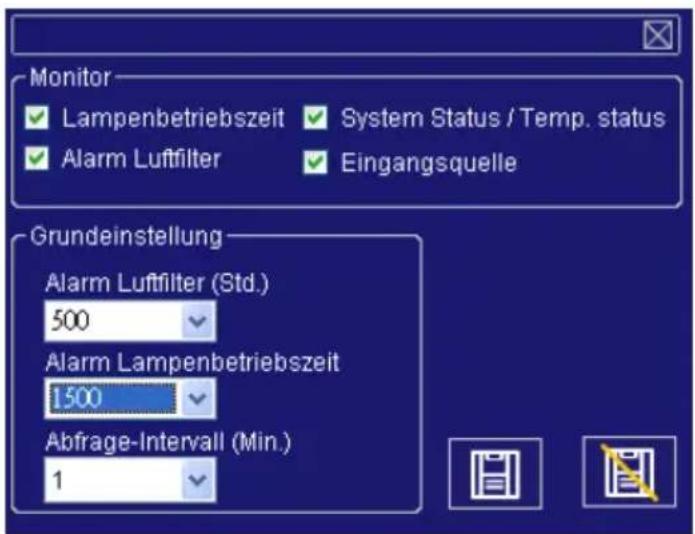

Systemeinstellung

Überwachung

Element Beschreibung

Lampenbetriebszeit Lampenbetriebszeitzähler des Projektors.

Alarm Luftfilter Filterbenutzungszeitzähler des Projektors.

System Status/Temp. status Systemzustand und Temperatur des Projektors im Betriebszustand.

Eingangsquelle Eingabequelle des Projektors im Betriebszustand.

Standardeinstellung

Element Beschreibung
Alarm Lampenbetriebszeit	Es stehen Ihnen die Optionen 1000, 1500 und 2000 Stunden zur Auswahl. Wenn die Lampenbetriebszeit die angegebene Zeit erreicht, wird der Lampenbetriebszeitzähler rot angezeigt, um Sie daran zu erinnern, die Lampe auszuwechseln.
Alarm Luftfilter (Std.)	Es stehen Ihnen die Optionen 300, 500, 800, 1000 und 1500 Stunden zur Auswahl. Wenn die Filterbenutzungszeit die angegebene Zeit erreicht, wird der Filterbenutzungszeitzähler rot angezeigt, um Sie daran zu erinnern, den Filter auszuwechseln.
Abfrage-Intervall (Min.)	Es handelt sich um die Funktion automatische Erkennung. Es stehen Ihnen die Optionen 1, 3, 5 und 10 Minuten zur Auswahl. Beziehen Sie sich bitte auf die optimale Einstellung in Tabelle 6.

Optimale Einstellung für die automatische Erkennung

Projektoranzahl (Stück)	Zeitintervall (Minuten)
1~25 1/3/5/10
26~50 3/5/10
51~100 5/10
101~255 10>

* Die maximale Anzahl der zu überwachenden Projektoren beträgt 255.

Registrieren und Konfigurieren des Projektors

Verbindung

3 Wählen Sie den registrierten Projektor aus dem Überwachungsfenster. Klicken Sie einmal die rechte Maustaste und wählen anschließend "Verbindung", um die Steuerungsseite und den Verbindungsstatus des Projektors anzuzeigen.

Stromversorgung Eingangsquelle Steuverlasten Projektor-Status Projektor-Meldungen Netzwerkdaten IP-Adresse 192.163.1.77 Projektor Name Projector 1 Druppe

: Die Steuerungsseite

1 Stromversorgungssteuerung

Symbol Bezeichnung
	Einschalten
	Ausschalten

② Eingabequelle

Symbol Bezeichnung
	Video
	S-Video
	Y,Pb,Pr
	DVI-I
	RGB 1
	Eingabequelle ändern

③ Funktionstaste

Symbol Bezeichnung Symbol Bezeichnung
	Auf Standbild
	Ab Leer
	Links Trapezkorrektur +
	Rechts Trapezkorrektur -
	Menü Helligkeit erhöhen
	Autom. Sync. Helligkeit verr
	Stumm Kontrast erhöhen

③ Funktionstaste

Symbol Bezeichnung
	Kontrast verringern
	Einzoomen
	Auszoomen
	Lautstärke erhöhen
	Lautstärke verringern

4 Projektorstatus

Symbol Bezeichnung
	Systemzustand
	Eingabequellezustand
	Lampenbetriebszeitzähler
	Filterbenutzungszeitzähler

① Beschreibung der Netzwerksteuerungsseite

Symbol Bezeichnung Beschreibung
	Alles abtasten	Es werden jeweils Informationen von einem Projektor eingelesen.
	Autom. Suche starten	Je nach der Systemeinstellung werden die Projektorinformationen automatisch eingelesen.
	Autom. Abtasten beenden
	Autom. Suche	Es wird nach Projektoren in dem selben Netzwerk gesucht. Sie können die gefundenen Projektoren registrieren und die Einstellung ändern.
	Projektionsdatei öffnen	Damit öffnen Sie die gespeicherte Projektdatei.
	Projektdatei speichern	Damit speichern Sie den registrierten Projektor unter diesem Projekt.
	Systemeinstellung	Damit stellen Sie die vom Projektor abzugebenden Warnungen und Hinweise ein.
	Info	Damit zeigen Sie die Beschreibung der Symbole an.
	Beenden	Damit beenden Sie die Netzwerksteuerungssoftware.
	Projektor registrieren
	Beenden

Luftfilter

Wenn eine Warnung erscheint, die Sie an die Reinigung des Luftfilters erinnert, dann ersetzen Sie bitte den Filter so bald wie möglich durch einen neuen. Bitte prüfen und reinigen Sie regelmäßig den Luftfilter.

Auswechseln des Luftfilters

Wenn die Filterbenutzungszeit die festgelegte Zeit erreicht, dann wird eine Warnmeldung angezeigt, um Sie daran zu erinnern, den Filter durch einen neuen zu ersetzen. Falls Sie keinen Ersatzfilter haben, nehmen Sie bitte mit Ihrem Händler Kontakt auf.

Schalten Sie den Projektor aus und trennen das Netzkabel vom Netz. Lassen Sie den Projektor ausreichend abkühlen.

① Entfernen Sie die Filterabdeckung von der rechten Seite des Projektors.
② Ziehen Sie den Luftfilter heraus.
③ Installieren Sie einen neuen Luftfilter.
4 Bringen Sie die Filterabdeckung an.
5 Stellen Sie nach dem Reinigen oder Auswechseln des Filters die Filterbenutzungszeit auf Null. (P.25)

Lampe

1. Wenn der Projektor kurz zuvor ausgeschaltet wurde, dann trennen Sie bitte das Netzkabel vom Netz und warten für mindestens 60 Minuten, bevor Sie beginnen, die Lampe auszuwechseln.
2. Falls der Projektor an der Decke befestigt ist, wenden Sie sich bitte an Ihren Händler, um die Lampe auszuwechseln.

Auswechseln der Lampe

1. Entfernen Sie die Lampenabdeckung.
2. Entfernen Sie die zwei Schrauben von dem Lampenhalter. Fassen Sie den Griff des Lampenmoduls und ziehen die Lampe gerade aus dem Projektor heraus.
3. Stecken Sie die neue Lampe ein und befestigen sie an dem Lampenhalter mit 2 Schrauben.
4. Bringen Sie die Lampenabdeckung an.
5. Stellen Sie bitte nach dem Auswechseln der Lampe die Lampenbetriebszeit auf Null. (P.26)

WARNING

Der Projektor verwendet eine Hochdruck-Quecksilberlampe.

Die Explosion einer Lampe mit einem lauten Knall oder einem Brennen kann zu Körperverletzungen oder einem Brand führen.

Wenn die Glühbirne zerbirst, können Glasstücke in das Lampengehäuse fliegen; außerdem könnte das Quecksilber enthaltende Gas aus der Lüftungsöffnungen des Projektors austreten.

Falls die Lampe zerbrochen ist, überprüfen Sie bitte das Projektorinnere. Bitte entlüften Sie das Zimmer sofort.

Halten Sie das Gesicht von zerbrochenen Glasstücken fern, da diese Ihre Augen oder Ihren Mund gelangen könnten. Suchen Sie im Falle einer Verletzung unverzüglich ärztliche Hilfe.

Entsorgung einer Lampe

Entsorgen Sie die Lampe unter Beachtung aller örtlich geltenden Recycling-Vorschriften.

Die Lampe darf nicht mit normalem Hausmüll entsorgt werden.

Bezüglich der Gesetze zum Recycling von Lampen in den USA gehen Sie bitte zu www.lamprecycle.org.

Bezüglich der Gesetze zum Recycling von Produkten in den USA gehen Sie bitte zu www.eiae.org.

Bezüglich der Gesetze zum Recycling von Produkten in Kanada gehen Sie bitte zu www.epsc.ca.

Weitere Informationen zu den Recycling-Gesetzen erhalten Sie bei Ihrer örtlichen Umweltschutzbehörde oder Ihrem Fachhändler.

VORSICHT HEISS

Achten Sie vor dem Austauschen der Lampe bitte auf Folgendes:

1. Die Lampe ist ein Ersatzteil. Bitte kontaktieren Sie Ihren Fachhändler für Ersatzlampen.
2. Die Lampe wird während des Gebrauchs sehr heiß. Schalten Sie die Stromversorgung aus, und trennen Sie das Netzkabel dann ab.
3. Warten Sie eine Stunde, bevor Sie die Lampe austauschen.
4. Verwenden Sie die alte Lampe nicht wieder.

Sonstige Pflege

Reinigen des Objektivs

Die Anzeigequalität kann beeinträchtigt werden, wenn das Objektiv schmutzig bzw. staubig ist. Achten Sie vor dem Reinigen des Objektivs darauf, dass sich der Projektor richtig abgekühlt hat.

Nachdem sich der Projektor abgekühlt hat, können Sie das Objektiv mit einem handelsüblichen Linsenreinigungstuch behutsam abwischen.

Berühren Sie das Objektiv nicht direkt mit Ihrer Hand.

Weiteres

• Bitte nehmen Sie mit Ihrem Händler für eine jährliche Untersuchung Kontakt auf, um einen sicheren Betrieb des Projektors zu gewährleisten.
• Stellen Sie vor der Wartung sicher, dass das Netzkabel vom Netz getrennt ist und sich der Projektor richtig abgekühlt hat. Die hohe Temperatur des Projektors nach dem Betrieb kann Verbrennungen verursachen.
• Versuchen Sie niemals in eigener Regie die Wartung im Inneren des Projektors auszuführen.

Anzeige

Die Betriebs- und Lampenanzeigen zeigen den Status des Projektors an. Prüfen Sie bitte anhand der folgenden Tabelle den Projektorzustand, bevor Sie eine Reparatur anfordern. Wenden Sie sich bitte an Ihren Händler, wenn Sie Ihr Problem nicht beheben können.

Im normalen Zustand:

POWER LAMPE		Bedingung Beschreibung
Blinkt Grün Aus	Standbymodus		Der Projektor kann eingeschaltet werden.
Leuchtet Grün Aus	Eingeschaltet		Der Projektor ist eingeschaltet und in Betrieb.
Leuchtet Grün	Blinkt rot (langsam)	Abkühlmodus	Der Projektor befindet sich im Abkühlmodus und reagiert auf keine Betätigung vom Benutzer.

Im unnormalen Zustand:

POWER (Stromschalter)	LAMPE	Bedingung Beschreibung
Blinkt Grün	Blinkt rot(schnell)	Gebläse versagt	Der Projektor hat ein Gebläseproblem erkannt. Die Lampe wird automatisch ausgeschaltet. Wenden Sie sich bitte an Ihren Händler.
Blinkt Grün Leuchtet rot		Lampenabdeckung geöffnet	Die Lampenabdeckung ist geöffnet, oder ein Problem mit der Lampe ist aufgetreten. Falls die Lampenabdeckung nicht geöffnet war und das Auswechseln der Lampe das Problem nicht behoben hat, dann wenden Sie sich bitte an Ihren Händler.
Blinkt Grün (schnell)	Blinkt rot(schnell)	Hohe Temperatur	Der Projektor wurde überhitzt und wird automatisch ausgeschaltet. Beseitigen Sie unverzüglich die Überhitzungsbedingung.1. Stellen Sie sicher, dass die Belüftungsöffnungen frei von Hindernissen sind.2. Stellen Sie sicher, dass der Luftfilter sauber ist.
Blinkt Grün (langsam)	Blinkt rot (langsam)	Lampe versagt	Die Lampe leuchtet nicht. Wechseln Sie den Projektor in den "Standbymodus" und drücken erneut den Stromschalter.

Störungen, die mit Gerätedeffekten verwechselt werden können

Die folgenden Probleme können mit einem Gerätedeffekt verwechseln werden. Befolgen Sie bitte die Anweisungen in der Tabelle. Wenden Sie sich bitte an Ihren Händler, wenn Sie Ihr Problem nicht beheben können.

Symptom Ursache/ Lösung
Der Projektor lässt sich nicht einschalten	Das Netzkabel ist nicht angeschlossen. Stecken Sie das Netzkabel in eine Steckdose.
	Sie haben möglicherweise versucht, während des Abkühlvorgangs den Projektor erneut einzuschalten. Warten Sie, bis der Abkühlvorgang abgeschlossen ist.
	Es wurde keine Lampe installiert, und/oder die Lampenabdeckung wurde nicht richtig angebracht. Stellen Sie sicher, dass der Projektor ausgeschaltet ist, und trennen Sie das Netzkabel vom Netz. Prüfen Sie, ob eine Lampe installiert wurde oder die Lampenabdeckung richtig angebracht wurde. Versuchen Sie anschließend noch einmal, das Gerät einzuschalten.
	Das Netzkabel ist beschädigt. Wenn die LED durch Berührung des Netzkabels leuchtet und wieder erlischt, dann entfernen Sie bitte das Netzkabel und schließen es erneut an. Falls dieser Zustand weiter besteht, entfernen Sie bitte das Netzkabel und nehmen mit Ihrem Händler Kontakt auf.
Kein Video	Das Eingabegerät wurde nicht richtig angeschlossen. Wählen Sie die passende Eingabequelle.
	Keine Signaleingabe. Führen Sie die Verbindung richtig aus.
	Die Objektivabdeckung wurde nicht vom Objektiv entfernt. Entfernen Sie die Objektivabdeckung.
Blasse Farben	Die Farbintensität sowie Farbkorrektur wurde nicht richtig eingestellt. Ändern Sie die RGB-Einstellung.
	Farbe verloren. Eine schlechte VGA-Kabelverbindung ist die Ursache.
Nicht normale Helligkeit und Kontrast	Die Helligkeit sowie der Kontrast wurde nicht richtig eingestellt. Ändern Sie die Helligkeits- und Kontrasteinstellung.
	Die Lebensdauer der Lampe ist kurz vor dem Ende. Ersetzen Sie die Lampe durch eine neue.
Video verschwommen	Der Fokus des Objektivs wurde nicht richtig eingestellt. Drehen Sie den Fokusring, um den Fokus anzupassen.
	Das Objektiv ist verschmutzt oder beschlagen. Reinigen Sie das Objektiv.

Störungen, die mit Gerätedeffekten verwechselt werden können

Symptom Ursache/ Lösung
Kein Ton	Der Projektor wurde nicht richtig angeschlossen. Prüfen Sie, ob das Audiokabel richtig angeschlossen ist.
	Die Lautstärke wurde auf das Minimum gestellt. Ändern Sie die Lautstärke.
	Die Audioausgabe wurde stumm geschaltet. Drücken Sie die Taste MUTE.
Die Fernbedienung funktioniert nicht.	Keine Batterie. Bevor Sie die Fernbedienung verwenden, prüfen Sie bitte die Batterie in der Fernbedienung.
	Das Signal von der Fernbedienung wurde blockiert. Entfernen Sie Hindernisse zwischen dem Projektor und der Fernbedienung.

Liste mit unterstützten Anzeigen

Computermodus
Signal Bildwiederholrate	(Hz) Auflösung (Pixel)
VGA 60 640x480
VESA 60 /72 /75/85 640x480
SVGA 56 /60/72/75 /85 800x600
XGA	60 /70/75/85	1024x768
SXGA 70 /75		1152x864
SXGA 60 /75 1280x960
SXGA 60 1280x1024
WXGA 60 /75 1280x800
WXGA+ 60/75/85 1440x900
SXGA+ 60/75		1400x1050
UXGA 60 1600x1200
WSXGA+ 60 1680x1050
WUXGA 60 1920x1200
MAC	67 1280x1024 / 640x480
MAC	75 832x624
MAC	75 1024x768
MAC	75 1152x870
Component (Y,Pb,Pr)
Signal Bildwiederholrate	(Hz) Auflösung (Pixel)
SDTV(480i)	30 720x480
SDTV(480p)	60 720x480
HDTV(720p)	60 1280x720
HDTV(1080i)	30 1920x1080
Composite / S-Video
Signal Bildwiederholrate	(Hz) Auflösung (Pixel)
TV(NTSC)	60 720x480
TV(PAL,SECAM)	50 720x576

Menüverzeichnis (PC-Modus)

* DVI unterstützt die Funktionen H. POSITION, V. POSITION, PHASE, FREQUENZ und AUTOM. SYNC nicht.

Menüverzeichnis (Videomodus)


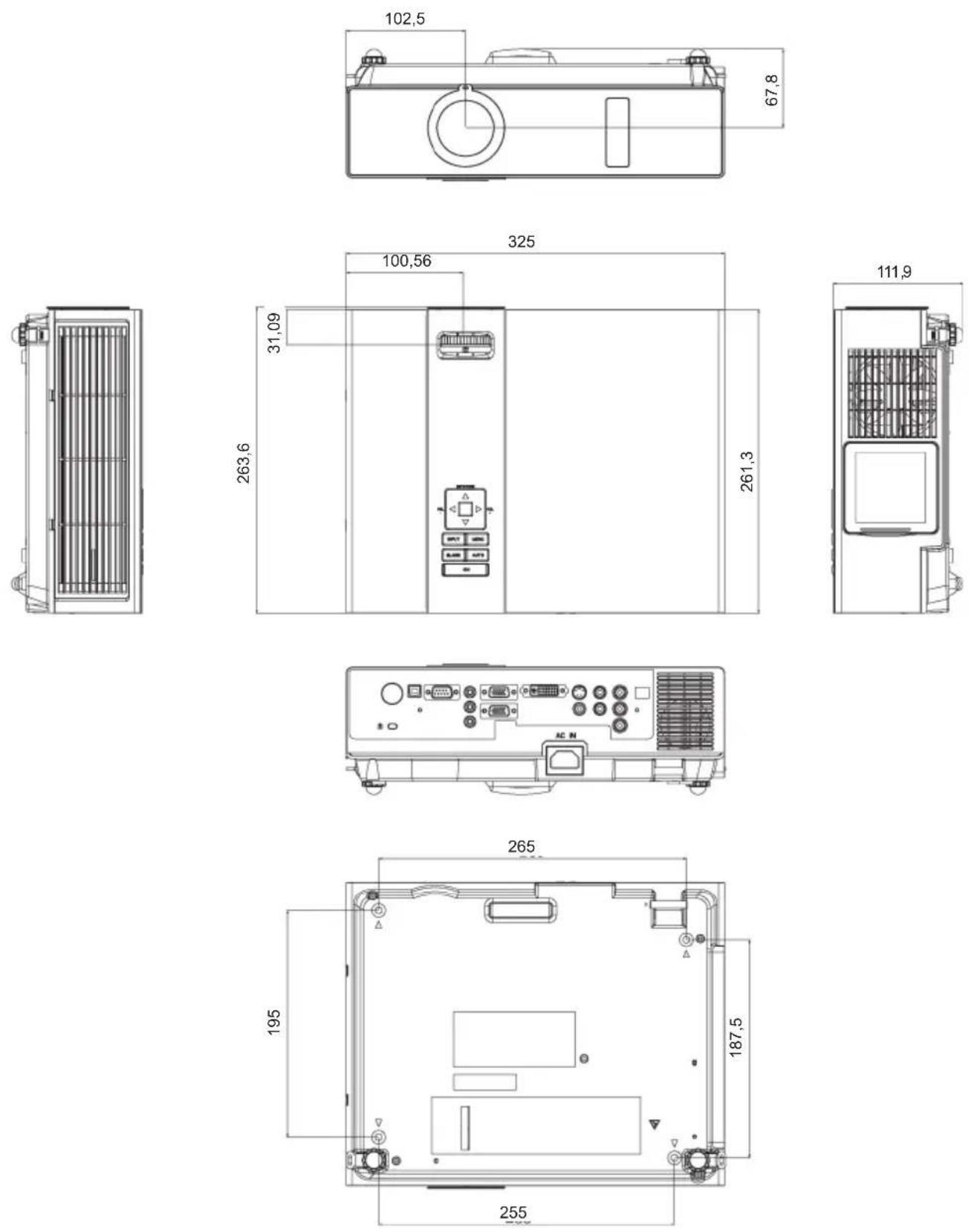

Erscheinung
