BEDIENUNGSANLEITUNG HD950 MEGASAT

Sicherheitshinweise....2

Allgemeine Einführung......3

Frontabdeckung....4

Rückansicht....5

Fernbedienung 6

Anschluss TV / VCR....9

Anschluss LNB Sat-Spiegel....10

Einbau einer Festplatte....11

Hauptmenü

1. Installation 13

1.1 Antenneneinstellung....13

1.2 Fast Scan....16

1.3 USALS Einstellungen....16 CA/CI Menü

1.4 Werkseinstellung....17

1. Kanäle verwalten....17

2.1 Sender bearbeiten....17

2.2 Favoriten bearbeiten....17

2.3 Programme sortieren....18

2.4 Alle Satellitensender löschen....18

2.5 Benutzer Senderliste....18

1. Systemeinstellung....19

3.1 Systemmenü....19

3.2 OSD....19

3.3 Kindersicherung....19

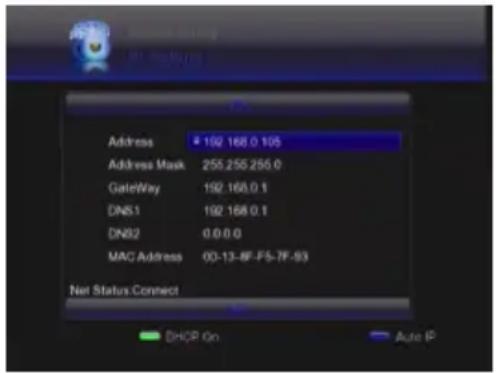

5.3 Netzwerkeinstellungen....24

Fehlersuche....28

Technische Spezifikation....29

Sicherheitshinweise

Das Gerät ist nach den neuesten Sicherheitsrichtlinien hergestellt worden. Bitte lesen Sie die folgenden Sicherheitsvorschriften vor dem Arbeiten sorgfältig durch.

Vor dem Einschalten prüfen Sie die Stromversorgung 90\~250V AC 50/60Hz.

Überlastung :

Achten Sie auf die Überlastung Ihrer Wandsteckdose, Verlängerungskabel oder andere Adapter. Verwenden Sie keine beschädigten Kabel und berühren Sie dieses nicht mit nassen Händen. (Stromschlaggefahr)

Flüssigkeit :

Setzen Sie das Gerät keine Flüssigkeit aus. Achten Sie auf Spritzwasser.

Belüftung :

Achten Sie beim Aufstellen des Gerätes auf ausreichende Belüftung. Stellen Sie keine anderen Geräte auf den Receiver. Stellen Sie Das Gerät nicht auf weiche Untergründe und setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus.

. Reinigung :

Ziehen Sie das Stromkabel vor der Reinigung aus der Steckdose. Reinigen Sie das Gerät mit einem weichen Tuch und verwenden Sie keine Lösungsmittel.

Verbindung :

Vor dem Anschließen des Gerätes entfernen Sie die Stromzuführung um Schäden am Gerät zu vermeiden.

. Geräteabdeckung :

Die Geräteabdeckung sollte nur von Fachpersonal entfernt werden. Bei Schäden am Gerät bringen Sie dieses Bitte zum Fachmann.

Allgemeine Einführung

EINFÜHRUNG

Der digitale DVB S2 Satelliten-Receiver ermöglicht Ihnen die Vielfalt der über Satellit empfangenen HD und Standard Kanäle anzuschauen. Diese Bedienungsanleitung unterstützt Sie bei der Installation des digitalen Satelliten Receivers und zeigt Ihnen, wie Sie die verschiedenen Funktionen nutzen können.

Die in dieser Bedienungsanleitung enthaltenen Informationen können geändert werden. Wir behalten uns das Recht vor, Design und technische

Verbesserungen oder Änderungen ohne vorherige Mitteilung vorzunehmen.

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank, dass Sie sich für den digitalen Satelliten-Receiver Megasat HD950

entschieden haben. Bitte lesen Sie die Bedienungsanleitung des Megasat

Receivers HD950 sorgfältig durch, bevor sie diesen Receiver in Betrieb

nehmen. Diese Bedienungsanleitung hilft Ihnen beim bestimmungsgemäßen,

sicheren und vorteilhaften Gebrauch des Receivers.

Jede Person, die diesen Receiver

. • montiert, anschließt, bedient, reinigt oder entsorgt,

muss den vollständigen Inhalt dieser Bedienungsanleitung zur Kenntnis

genommen haben. Bitte bewahren Sie diese Bedienungsanleitung immer in der Nähe des Receivers auf.

Lieferumfang:

• 1 x Fernbedienung
• 1 x Bedienungsanleitung
• 2 x AAA Batterie
  ● 1 x Digitaler Satelliten Receiver HD950

Frontabdeckung

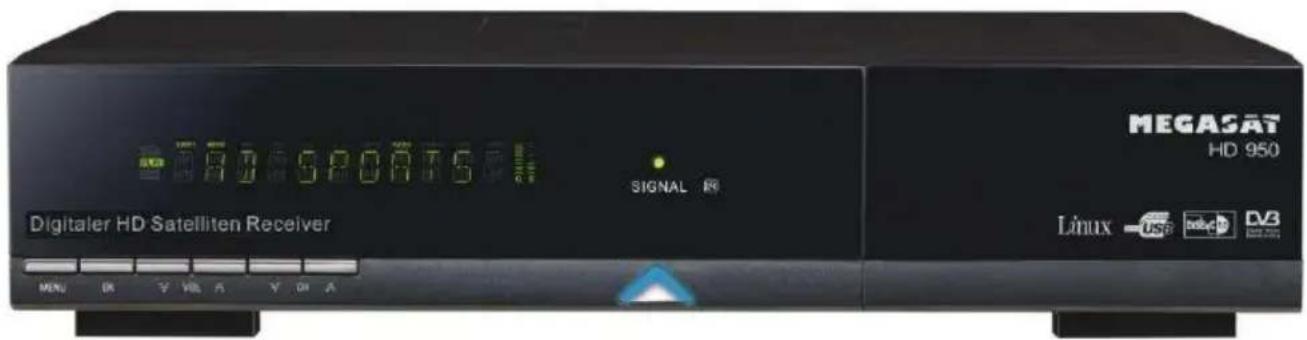

Vordere Ansicht

MEGASAT HD 950 Digitaler HD Satelliten Receiver SIGNAL MENU OK V HSL A V OR A Linux - USB USB USB

1) Power Taste

Zum Ein- oder Ausschalten des Gerätes.

2) Menü Taste

Aktiviert das Hauptmenü.

3) OK Taste

Zur Bestätigen von Menüpunkten und zum Aufrufen der Senderliste im Standard Modus.

4) VOL+ / VOL- Taste

Läutstärkeregelung und Steuerung der Menüoptionen.

5) CH+ / CH- Taste

Programmwechsel +/- und Auf / Ab Bewegung im Menü.

6) 13-stelliges VFD Anzeige (alphanumerisches Anzeige)

Programm Information im Betrieb. Uhrzeit im Standby Betrieb.

7) Smart Karten Einschub

Kartenleser für Konax verschlüsselte TV Programme.

8) USB Port

USB2.0 Anschluss für externe USB Geräte. (Stick, USB WIFI Adapter, HDD oder USB Maus/Tastatur.

9) CI Schacht (Common Interface Einschub)

Einschub für CI Module.

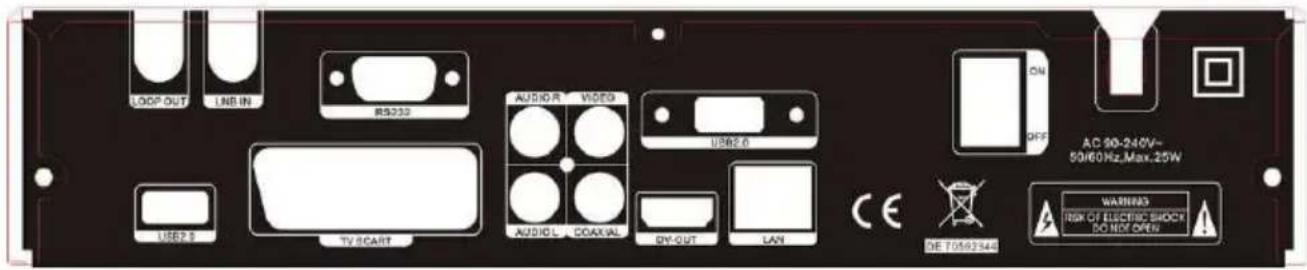

Rückansicht

Rückansicht

LOOP OUT LINB IN RS233 AUDIO-R VIDEO USB2.6 ON OFF AC 90-240V~ 50/60Hz,Max.25W USB2.8 TV SCART AUDIO L COAX-RL DY-OUT LAN CE NE 70592344 WARNING RISK OF ELECTRIC SHOCK DO NOT OPEN

1) LNB IN (LNB Eingang)

Anschluss zum Verbinden der Koaxialleitung zum LNB.

2) LOOP OUT (LNB Ausgang)

Anschluss zum Durchschleifen des LNB Signals zu einem weiteren Receiver.

3) VIDEO, AUDIO-L, AUDIO-R

Anschluss für Audio/Video . Gelb Video Signal, ROT Audio rechts und WEISS für Audio links.

4) S/PDIF

Digitaler Audio Ausgang über RCA (Koaxialer Ausgang).

5) TV SCART,

Anschluss für Video oder Fernseher über Scart-Kabel.

6) RS-232

Serial Anschluss für PC zur Software Aktualisierung.

7) DV-OUT (HDMI Ausgang)

HDMI Anschluss für HD Signal.

8) LAN

RJ45 Ausgang für Ethernet Verbindung.

9) Power Switch (Netzschalter)

USB2.0 Anschluss für externe USB Geräte. (Stick, USB WIFI Adapter, HDD oder USB Maus/Tastatur.

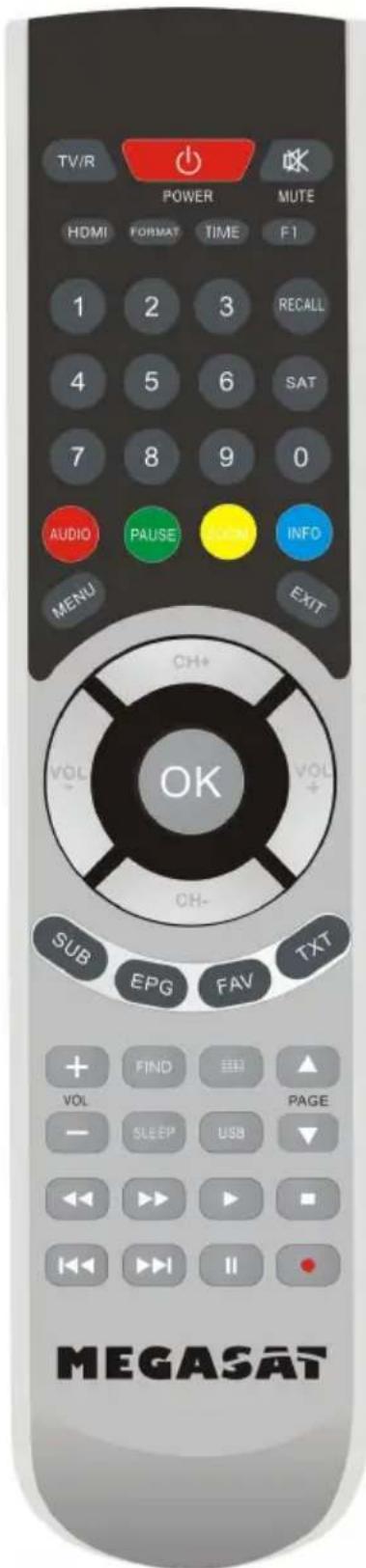

Fernbedienung

1.TV/R: Umschalten zwischen TV und RADIO Modus.
2. POWER: Receiver An oder Aus.
3. MUTE: Stummschaltung
4. HDMI: Ändert die HDMI Auflösung
5. FORMAT: Einstellung Bildformat 4:3 & 16:9
6. TIME: Timer Einstellung.
7. SLEEP: Zeiteinstellung bis zur Abschaltung des Receivers. (30, 60, 90, 120min.)
8. NUMMER TASTEN (0\~9): Direkte Eingabe der Programmnummer.
9: SUB: Untertitel
10. EPG (Elektronisch Programmzeitschrift):
12. FAV: Umschalten der Favoriten Liste.
13. TXT: Videotext
14. RECALL: Wechselt zum letzten Programm.
15. SAT: Satelliten Liste.
16. MENU: Menü öffnen oder schließen.
17. EXIT: Verlassen von Menü Optionen.
18. CH◀ / ▶: Programmwechsel (AUF / AB)

TV/R POWER MUTE HDMI FORMAT TIME F1 1 2 3 RECALL 4 5 6 SAT 7 8 9 0 AUDIO PAUSE INFO MENU EXIT CH+ VOL- CH- SUB EPG FAV TXT + FIND ▲ VOL PAGE - SLEEP USB << >> ▶ << >> || ● MEGASAT

Fernbedienung

1. VOL▼ / ▲: Lautstärkereglung + /-.
2. OK: Bestätigt Menü Optionen und öffnet die Programmliste.
3. AUDIO : Audio Einstellung ändern.
4. PAUSE: Pause /Standbild.
5. ZOOM: Zoom
6. INFO: Information über das laufende Programm.
7. VOL +/-: Lautstärkeregelung.
8. FIND: Sendernamen suchen
9. ☐: Mosaik Bildfunktion
10. PAGE+/-: Seiten blättern AUF /AB.
11. F1: Funktions-Taste.
12. USB : Wechselt zum USB Menü (nur bei angeschlossenem USB Gerät)
    30.▶▶: Vorwärts.
    31.◀◀: Rückwärts.
13. ▶: Start (Abspielen).
14. ■ : Stopp.
15. I◀◀ : Wiedergabe letztes Element.
16. ▶▶▶I : Wiedergabe nächstes Element.
17. II : Pause / Time shift starten.
18. ● : Aufnahme starten.

Anschluss TV / VCR

Der Megasat HD950 bietet mehrer Möglichkeiten einen TV/VCR anzuschließen. Haben Sie Probleme mit dem Anschließen, wenden Sie sich bitte an Ihren Fachhändler.

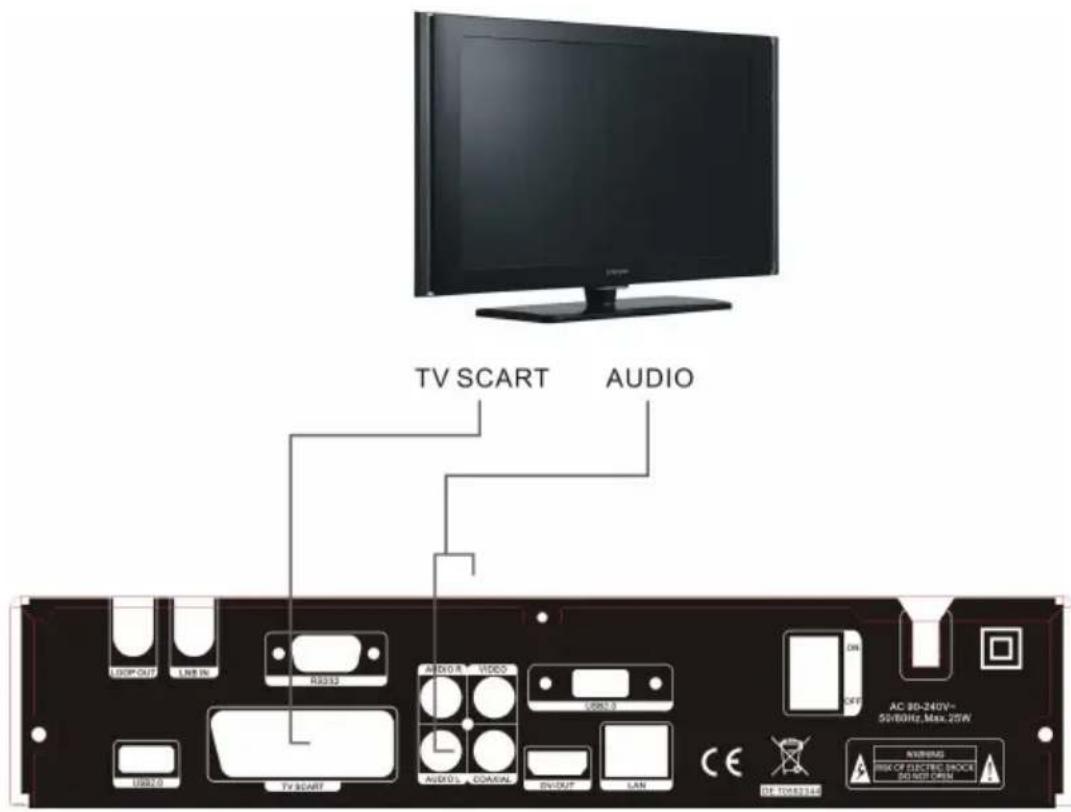

1. Anschluss des Receivers an den Fernseher und Videorecorder

(1) Über die Scart Buchse können Sie das Gerät mit dem Fernseher oder einem Videorecorder verbinden. (Analog Signal)
Zusätzlich können Sie über die Audio Anschlüsse eine Stereoanlage anschließen.

(2) Die beste und hochauflösende Verbindung zum Fernseher bekommen Sie über den HDMI Anschluss. (HD digital Signal bis 1080i)

TV SCART AUDIO AC 30-240V~ 52/60Hz, Max.25W ON OFF AC 30-240V~ 52/60Hz, Max.25W ON OFF ON POWER R1000 L100 IN R1000 AUDIO R VIDEO U8813 AUDIO L COAVIN R100UT LAN TE TORRESIDE POWER R1000 L100 IN R1000 TV SCART U8820 TV SCART

Anschluss LNB Sat-Spiegel

2. Receiver mit der Außeneinheit (LNB) verbinden.

(1) Verbinden Sie die Koaxialleitung über die F-Anschlüssen mit dem Receiver und dem LNB. (Receiver LNB IN).
(2) Sie können feststehende Antennen oder auch Motor gesteuerte Antennen an den Receiver anschließen.(Bitte beachten Sie die DiSEqC Einstellungen zu Ihrem LNB).

LNB HH MOUNT DISH DISH DISH AC 00-240V~ 55W/85Hz Max. 25W DC 300 DC 1000 DC 1000 DC 1000 DC 1000 DC 1000 DC 1000 DC 1000 DC 1000 DC 1000 DC 1000 DC 1000 DC 1000 DC 1000 DC 1000 DC 100 DC 100 DC 100 DC 100 DC 100 DC 100 DC 100 DC 100 DC 100 DC 100 DC 100 DC 100 DC 100 DC 100 DC 100 DC 100 DC 100 DISH DH MOUNT DISH

Einbau einer Festplatte

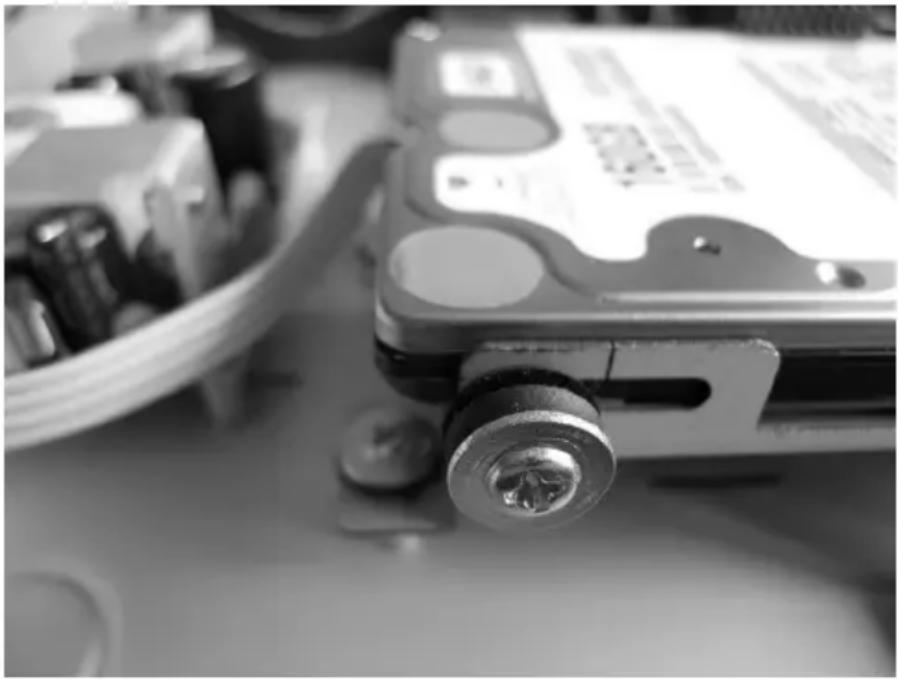

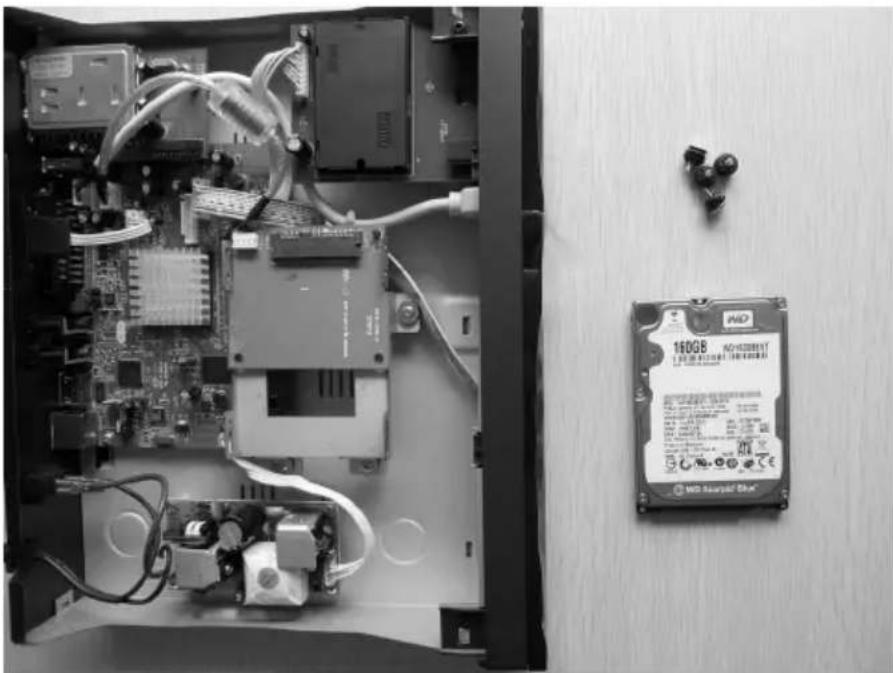

3. Einbau einer internen Festplatte (2.5" Hard Disk Drive)

• (1) Trennen Sie das Gerät vom Strom und öffnen Sie die Abdeckung des Receivers. (3 Schrauben an der Rückseite)

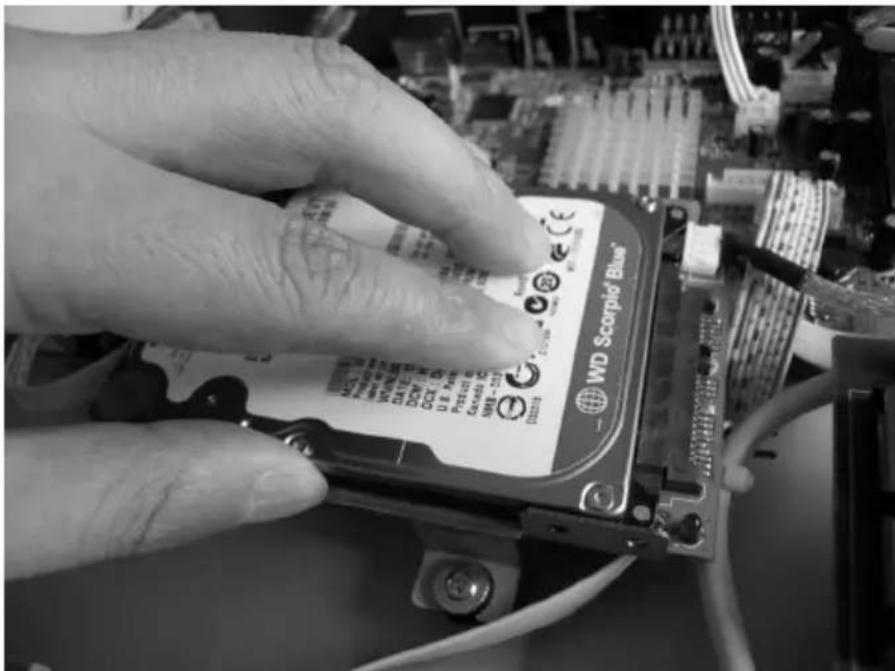

• (2) Setzen Sie die 2.5" HDD Festplatte Vorsichtig in die vorgesehene Halterung und schieben Sie die Anschlüsse zusammen.

WD Scorpio Blue® DCX1 2024 DCX2 2025 DCX3 2026 DCX4 2027 DCX5 2028 DCX6 2029 DCX7 2030 DCX8 2031 DCX9 2032 DCX10 2033 DCX11 2034 DCX12 2035 DCX13 2036 DCX14 2037 DCX15 2038 DCX16 2039 DCX17 2040 DCX18 2041 DCX19 2042 DCX20 2043 DCX21 2044 DCX22 2045 DCX23 2046 DCX24 2047 DCX25 2048 DCX26 2049 DCX27 2050 DCX28 2051 DCX29 2052 DCX30 2053 DCX31 2054 DCX32 2055 DCX33 2056 DCX34 2057 DCX35 2058 DCX36 2059 DCX37 2060 DCX38 2061 DCX39 2062 DCX40 2063 DCX41 2064 DCX42 2065 DCX43 2066 DCX44 2067 DCX45 2068 DCX46 2069 DCX47 2070 DCX48 2071 DCX49 2072 DCX50 2073 DCX51 2074 DCX52 2075 DCX53 2076 DCX54 2077 DCX55 2078 DCX56 2079 DCX57 2080 DCX58 2081 DCX59 2082 DCX60 2083 DCX61 2084 DCX62 2085 DCX63 2086 DCX64 2087 DCX65 2088 DCX66 2089 DCX67 2090 DCX68 2091 DCX69 2092 DCX70 2093 DCX71 2094 DCX72 2095 DCX73 2096 DCX74 2097 DCX75 2098 DCX76 2099 DCX77 2100

• (3) Die Schrauben zur Befestigung der Festplatte befinden Sie in der Umverpackung des Receivers.

Bitte schließen Sie die Abdeckung und verschrauben diese mit den 3 Schrauben wieder. Die Installation ist nun beendet und Sie haben jetzt einen vollwertigen digitalen Videorecorder mit interner Festplatte.

WARNUNG!!

ALLE INSTALLATIONEN MÜSSEN OHNE STROMVERSORGUNG ERFOLGEN !!

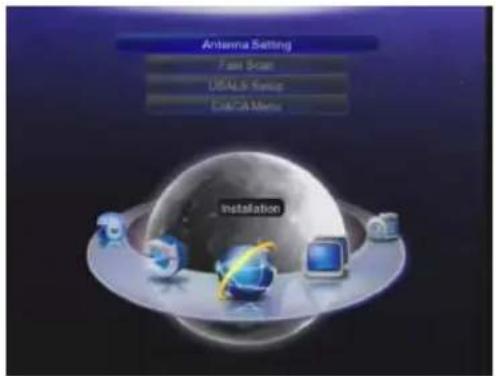

Hauptmenü

Schalten Sie den Megasat HD 950 am Netzschalter an und drücken Sie die Menü Taste. Das Hauptmenü erscheint und Sie können mit den Grundeinstellungen beginnen.

Das Haupmenü zeigt verschiedene Funktionen an, die Sie mit den Steuerungstasten (links/rechts auf/ab) auf der Fernbedienung auswählen und mit OK bestätigen.

Hauptmenü

Das Hauptmenü besteht aus: Installation, Kanäle verwalten, Systemeinstellung, Zeiteinstellungen, Spiele, USB Einstellung, Netzwerkeinstellung, Network Application

Antenna Setting Fast Scan UENA & Review Data/CA Menu Installation

.1. INSTALLATION

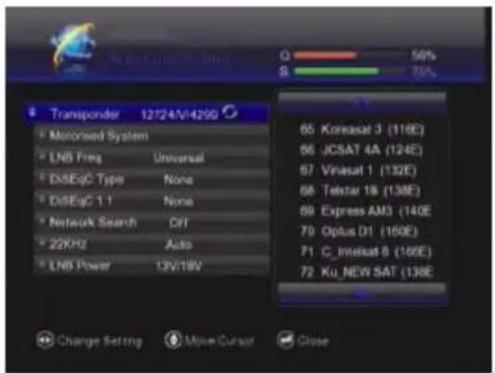

Das Standard Passwort für gesperrte Menü Optionen ist "0000"

Wählen Sie das Menü Installation aus und drücken die OK Taste. Das Installation Menü erscheint.

Transponder 12/24/V/4299 Motorised System LNB Freq Universal DSEqC Type None DSEqC 1: None Network Search Off 22KHz Auto LNB Power 13V/18W 65. KoreaSat 3 (116E) 66. JCSAT 4A (124E) 67. Vinasat 1 (132E) 68. Tebrat 1k (138E) 69. Express AM3 (140E) 70. Optus D1 (160E) 71. C_Inteist B (160E) 72. Ku_NEW SAT (138E) Change Setting Move Cursor Close

1.1 Antenneneinstellung

In den Antenneneinstellungen wählen Sie Ihren Satelliten, LNB, DiSEqC, Unicable und den gewünschten Suchmodus aus.

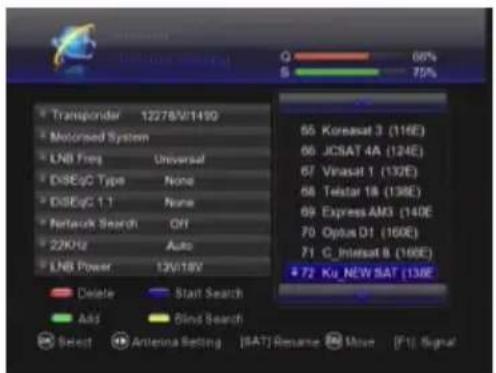

Satelliten Liste

Drücken Sie die OK Taste und Sie können den gewählten Satelliten bearbeiten.

Mit den auf/ab Tasten können Sie den Satelliten auswählen und mit >OK können Sie die weiteren Parameter des Satelliten einstellen.

Drücken Sie die grüne Taste um einen neuen Satelliten hinzuzufügen. Geben Sie die

Daten des neuen Satelliten ein und bestätigen diese mit OK. Der neue Satellit wird der Satellitenlist hinzugefügt.

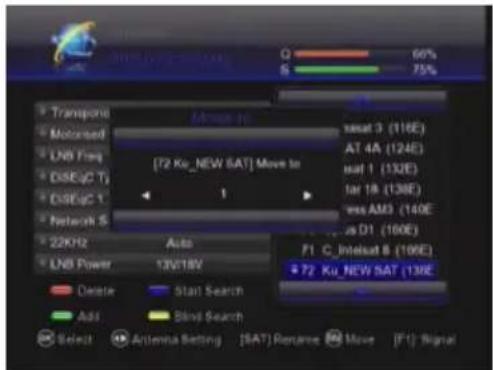

Satelliten Pos. verschieben

Durch Drücken der FAV Taste auf der Fernbedienung können Sie die Position des gewählten Satelliten verschieben und an die gewünschte Position einfügen.

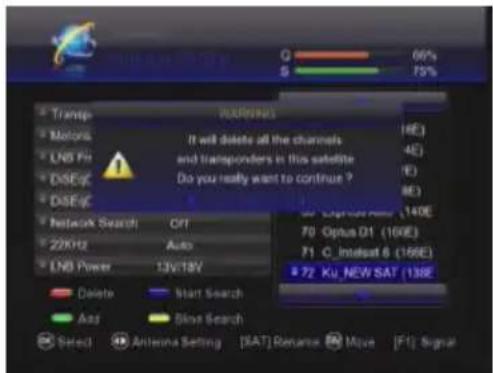

Um den gewählten Satelliten zu löschen drücken Sie die rote Taste. Eine Warnmeldung erscheint. Wählen Sie die gewünschte Option und bestätigen Sie mit OK oder drücken Sie die Exit Taste um abzubrechen.

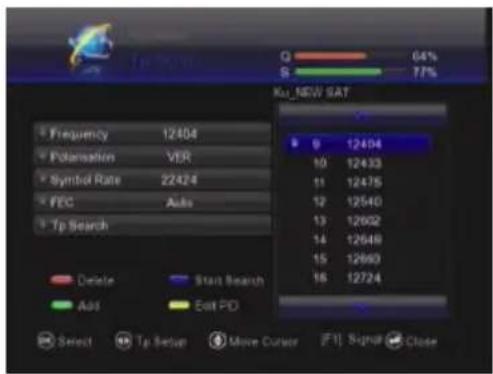

Satelliten umbenennen

Drücken Sie die SAT Taste auf der Fernbedienung um den Satellitennamen zu ändern.

Um die Transponderliste zu bearbeiten drücken Sie die OK Taste auf den gewünschten Satelliten und anschließend die Taste links/rechts. Der Curser wechselt in das linke Menü. Wählen Sie die Option Transponder und drücken Sie die OK Taste. Die Transponderliste Erscheint und kann über die angezeigten Tastenoptionen geändert werden.

Hier können Sie die LNB Frequenz ändern und die Spannungsversorgung des LNB

einstellen. Achtung: Ändern Sie diese Einstellungen nur, wenn Sie kein Standard LNB (Universal LNB) verwenden.

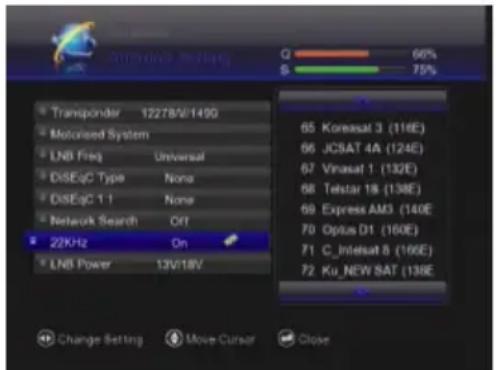

22KHz

Hier können Sie die Standardeinstellung der 22KHz Schaltung ändern. Als Standard ist die Option „Auto“ gewählt.

Transponder 12278V/1490 Motorized System LNB Freq Universal DiseC Type None DiseC 1-1 None Network Search Off 22KHz On LNB Power 13V/18V 65 Koressat 3 (116E) 66 JCSAT 4A (124E) 67 Vinasat 1 (132E) 68 Telstar 18 (138E) 69 Express AM3 (140E) 70 Optus D1 (160E) 71 C_Intelsat 8 (166E) 72 Ku_NEW SAT (138E) Change Setting Move Cursor Close

DiSEqC Type DiSEqC1.0 oder 1.1

Betreiben Sie den Receiver an einem DiSEqC Schalter oder an einem Multischalter mit DiSEqC müssen Sie die DiSEqC Einstellung anpassen. Für den Standardbetrieb mit einem Satelliten ist keine Einstellung notwendig.

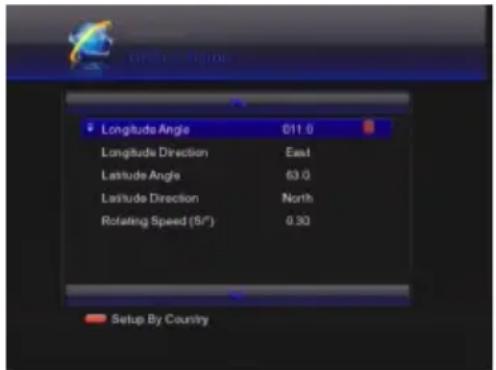

USALS

Haben Sie eine Anlage mit Motorsteuerung, können Sie hier die nötigen Einstellungen vornehmen. Wählen Sie die gewünschte Steuerung USALS/DiSEqC 1.2 und legen die gewünschten Positionen fest.

Bevor Sie USALS verwenden, sollten Sie im Hauptmenü Ihre Länder und Standort Position festlegen!

Longitude Angle 611.0 Longitude Direction East Latitude Angle 63.0 Latitude Direction North Rotating Speed (S/°) 0.30 Setup By Country

Suche starten

Drücken Sie die blaue Taste um die Programmsuche zu starten. Ein Fenster mit der Auswahl „Nur freie Programme suchen“ erscheint. Wählen Sie nein wenn alle Sender inklusiv der verschlüsselten Sender gesucht werden sollen oder Ja wenn nur frei empfangbare Sender gesucht werden sollen.

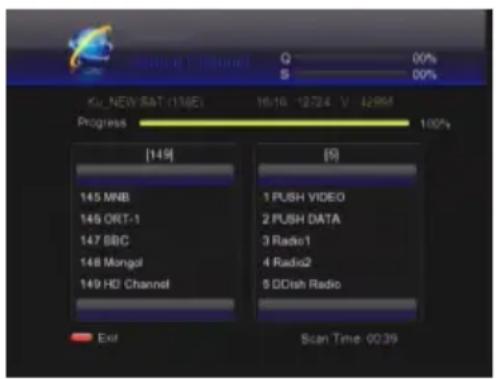

Multi-Sat / Satelliten suche

Um einen Suchlauf mit mehrere Satelliten zu starten, Markieren Sie die gewünschten Satelliten mit der OK Taste und drücken anschließend die blaue Taste (Suche starten). Nun werden alle gewählten Satelliten nacheinander nach Programmen durchsucht.

KU_NEW/SAT (116E) Progress [149] 145 MNB 146 ORT-1 147 BBC 148 Mongol 149 HD Channel Exit 1 PUSH VIDEO 2 PUSH DATA 3 Radio1 4 Radio2 5 D Dish Radio Scan Time: 00:39

Hauptmenü

Transponder suche

Wählen Sie den gewünschten Satelliten mit der OK Taste und wechseln Sie mit der Vol-Taste ins linke Menü. Wählen Sie Transponder und drücken Sie die OK Taste. Wählen Sie den gewünschten Transponder aus und straten die Suche mit der blauen Taste.

Blind Scan

Bei dieser Suchoption werden alle Transponder des Satelliten durchsucht, auch wenn diese noch nicht in der Transponderliste vorhanden sind.

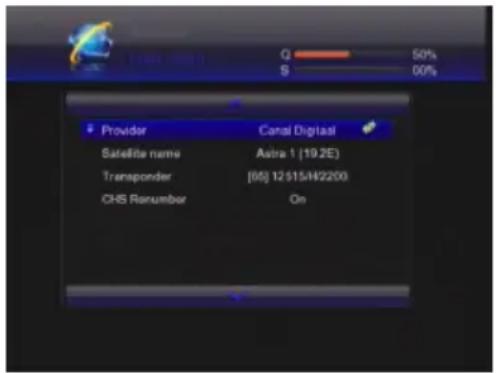

1.2 Fast Scan

Über diese Funktion können Sie einen schnellen Suchlauf von diversen Anbietern starten Astra (19.2) Transponder (12515, 22000, H, 5/6),

Provider Canal Digital Satellite name Astra 1 (19.2E) Transponder [68] 12:515/H2200 CHS Ranumber On

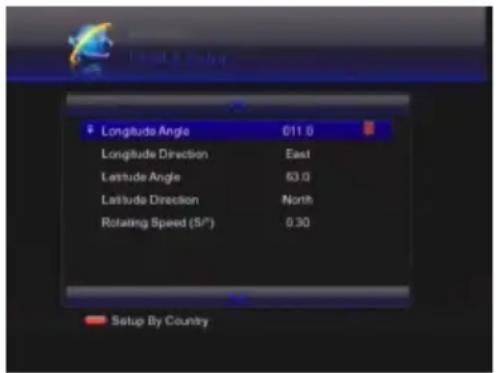

1.3 USALS Einstellungen

Drücken Sie die rote Taste für die Ländereinstellung.

Wählen Sie das Land aus und bestätigen Sie mit OK.

Anschließend wählen Sie die Stadt aus, die Ihrem Standort am nächsten ist und bestätigen mit OK. (Längen- und Breitengrad werden angepasst)

Mit den Zifferntasten können Sie die Koordinaten manuell eingeben.

Wählen Sie gewünschte Drehgeschwindigkeit und verlassen Sie das Menü mit der Exit oder Menü Taste.

Longitude Angle 611.0 Longitude Direction East Latitude Angle 63.0 Latitude Direction North Rotating Speed (S/°) 0.30 Setup By Country

CA/CI MENÜ

Zugangsmenü für Chipkarten und Cartenlesegeräte. Sie können Einstellungen ändern und Information über die Eingesetzten Karten/Module abrufen.

Conversion Interface CA Menu Installation

CA/CI Menü ist nur bei Eingestecktem

Modul oder Karte möglich.

Hauptmenü

1.4 Werkseinstellung

Wenn Sie die Option Werkseinstellung wählen, werden alle Werkseinstellungen wieder hergestellt. Wählen Sie die Option „Alle“ aus.

Eine Warnung erscheint. Wählen Sie „Ja“ um alle Einstellungen zurückzusetzen oder „Nein“ um den Vorgang abzubrechen.

Um nur spezielle Bereiche zu löschen, wählen Sie die gewünschte Option aus.

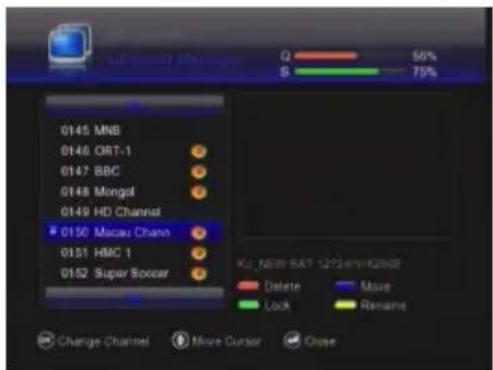

2.1 Sender bearbeiten

Hier können Sie die Sender und Senderliste bearbeiten. Sie können die Sender:

Löschen (rot); Bewegen (blau); Sperren (grün); Oder Umbenennen (gelb). Wählen Sie die Option mit den Farbtasten aus.

University Manager Q 56% S 75% 0145 MNB 0146 ORT-1 0147 BBC 0148 Mongol 0149 HD Channel 0150 Macau Chain 0151 HMC 1 0152 Super Soccer Ku NEW SAT 1273.elyi429HB Delete Move Lock Rename Change Channel Move Cursor Close

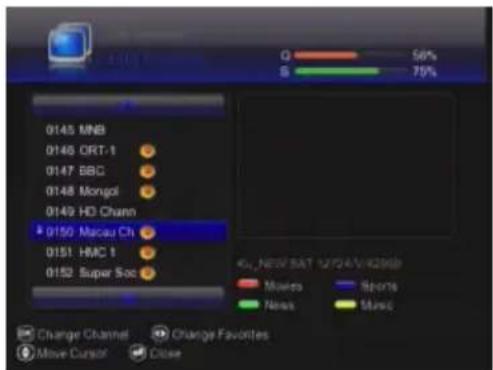

2.2 Favoriten bearbeiten

Hier können Sie Ihrer Fovoritenlisten erstellen. Wählen Sie den gewünschten Sender und drücken Sie die Farbtaste für die Favoritengruppe. Der gewählte Sender wird mit dem Favoriten Symbol gekennzeichnet.

0145 MNB 0146 ORT-1 0147 BBC 0148 Mongol 0149 HD Chann 0150 Macau Ch 0151 HMC 1 0152 Super Soc Q 56% S 75% NEW SAT 12/04/12/06 Movies Sports Notes Music Change Channel Change Favorites Move Cursor Close

Hauptmenü

2.3 Programme sortieren

Hier können Sie die Programme nach verschiedenen Optionen sortieren.

Sortieren nach: Sprache, FTA, Satellit, Transponder, Favoriten, Alphabetisch oder ursprüngliche Senderliste.

2.4 Alle Satellitensender löschen

Mit dieser Option können Sie alle Sender eines Satelliten löschen. Wählen Sie den gewünschten Satellit aus und bestätigen Sie mit OK.

Wählen Sie JA oder NEIN. Mit Ja löschen Sie alle Sender des Satelliten. Bei nein wird der Vorgang abgebrochen.

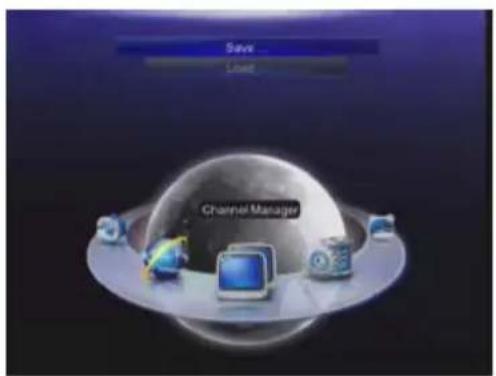

2.5 Benutzer Senderliste

Mit dieser Option können Sie Ihre Senderliste im Gerät speichern oder laden. Alle Daten werden im Speicher des Gerätes gesichert und können wiederhergestellt werden.

Sie können auch verschiedene Senderlisten speichern und laden.

3. SYSTEMEINSTELLUNG

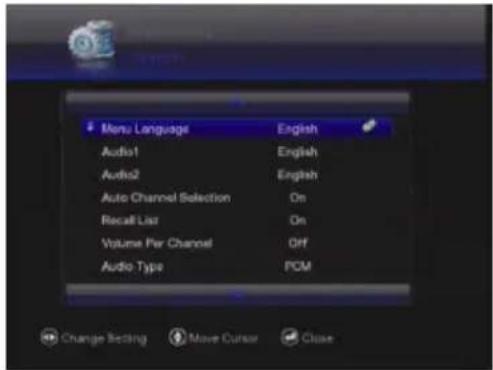

3.1 Systemmenü

Hier können Sie die Menüsprache, Audiosprache, automatischen Kanalwechsel, Kanallautstärke, Audio Typ, Umschaltoption, HDMI Ton und das Aufnahmeformat einstellen.

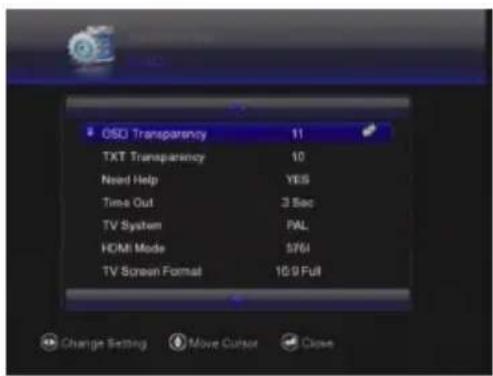

Hier ändern Sie die Anzeige Option des Geräts. Transparent des Menü, Hilfe Option, Einblendzeit Info, TV System, HDMI Mode und TV Bildformat.

OSO Transparency 11 TXT Transparency 10 Need Help YES Time Out 3 Sec TV System PAL HDMI Mode S76I TV Screen Format 16.9 Full

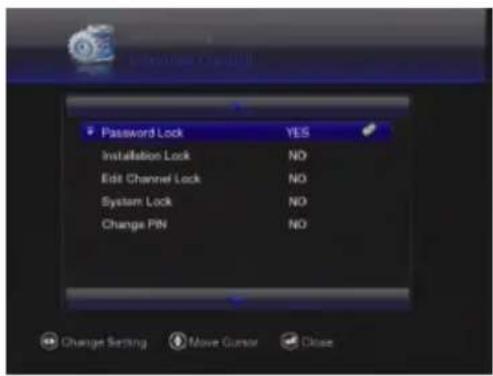

3.3 Kindersicherung

Mit dieser Funktion können Sie Ausgewählte Bereiche des Receivers sperren. Das Standard Passwort ist 0000. Nach Eingabe des Passwortes können Sie folgende Bereiche aktiviern/deaktivieren: Passwort abfrage; Installationssperre; Senderbearbeitung; Systemsperre; PIN ändern;

Abrufen der Receiver Information der Hard- und Software.

Hauptmenü

4. Zeiteinstellungen

4.1 Zeiteinstellung

Timer Vorlauf und Nachlaufzeit

Hier können Sie die programmierte Timerzeit automatisch früher beginnen und die Laufzeit der Programmierung verlängern.

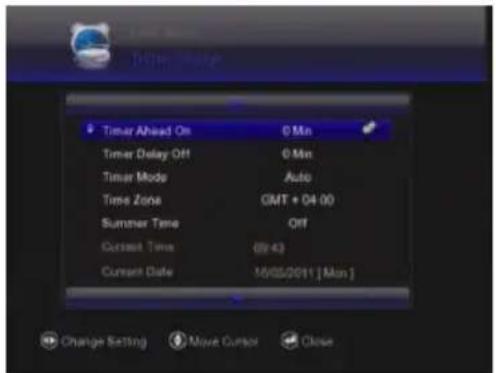

Einstellung von Zeit, Datum und Zeitzone.

Im Auto Modus werden Zeit und Datum automatisch entsprechend der eingestellten Zeitzone aktualisiert.

Im manuellen Modus können Sie Zeit und Datum selbst einstellen.

Timer Ahead On 0 Min Timer Delay Off 0 Min Timer Mode Auto Time Zone GMT + 04:00 Summer Time Off Current Time (8:43) Current Date 16/05/2011 [Min] Change Setting Move Cursor Close

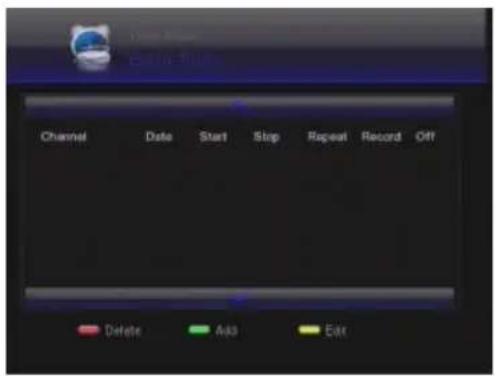

4.2 Timer

Hier können Sie über EPG programmierte Timer bearbeiten oder neue Timer programmieren.

Über die Farbtasten (rot-löschen, grün Hinzufügen, gelb Bearbeiten) wählen Sie die gewünschte Funktion.

. Hinweis: Um eine Aufnahme auf ein USB Gerät zu starten, muss die Option „Aufnahme“ auf „ja“ gesetzt sein. Bei „Aufnahme“ nein schaltet der Receiver nur zur programmierten Zeit auf das programmierte Programm um.

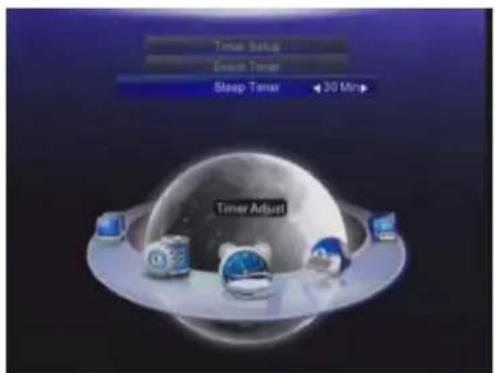

4.3 Ausschalttimer (Sleep Timer)

Sie können programmieren nach welcher Zeit der Receiver automatisch aus gehen soll.

30/60/90/120 Minuten oder per Zeiteingabe.

Timer Setup Event Timer Sleep Timer 30 Min Timer Adjust

Hauptmenü

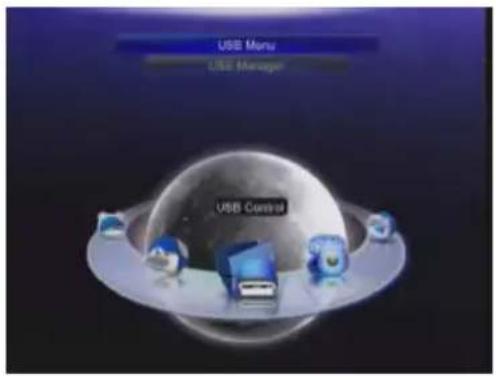

5. USB Einstellungen

In den Optionen USB Menü und USB Manager können Sie USB Einstellungen setzen und Multimedia Funktionen ausführen.

USB Menu USB Manager USB Control

5.1 USB Menü

Das Gerät unterstützt interne und externe USB Medien mit den Formaten: FAT, FAT32 und NTFS (intern können 2,5" Festplatten angeschlossen werden)

Stecken Sie Ihr USB Gerät in einen der 3 externen USB Anschlüsse. Das Gerät wir über Plug and Play automatisch erkannt. Wählen Sie die gewünschte Option und Sie können Filme abspielen, Musik hören oder Ihre Bilder ansehen.

Unterstützte Video Formate: MP4/3GP/MPG/AVI / MKV /MOV/TS/ VOB/ DAT/ M2TS/ FLV/ ASF.

Unterstützte Audio Formate: MP3/PS.

Unterstützte Bild Formate: JPG/BMP/ PNG/GIF.

Tasten der Fernbedienung für Multimedia Funktion

OK : Wiedergabe Liste / Abspielen der Liste

▶: Wiedergabe

■: Stopp

I◀◀ : Wiedergabe letzter Titel

▶▶I : Wiedergabe nächster Titel

◀◀: schneller Rücklauf

▶▶: schneller Vorlauf

II / PAUSE : Pause

◀ / ▶: Lautstärke ändern

【F1】: Springt zu einer definierten Zeit im Video.

【F3】: Einstellen der Videoausgabe 16:9; 4:3

EXIT : Wiedergabe Liste verlassen / zurück in die Listen Auswahl.

BLAUE Taste Abspielmodus ändern

GRÜNE Taste Hilfe Information

GELBE Taste Database auf USB herunterladen

ROTE Taste Detaillierte Information über den Ordner

Hinweis: Sie können nur Dateien in der vorgesehenen Option Abspielen (z.B. Musik nur unter Musik und nicht unter z.B. Film).

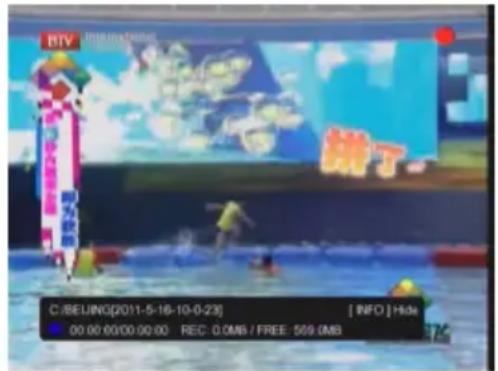

USB PVR

Um eine Sofortaufnahme zu starten drücken Sie die Record Taste auf der Fernbedienung. Die Aufnahme wird sofort gestartet. Wählen der Aufnahme können Sie Sender auf dem gleichen Transponder ansehen.

Hinwies für USB Geräte und PVR Funktion

Unterstützte Geräte:

1) Unterstützt werden alle USB2.0 Sticks und Festplatten. Da es eine Vielzahl an verschiedenen Platten gibt, kann es vorkommen, dass eine Festplatte nicht erkannt oder korrekt Arbeitet. Senden Sie uns Information über die Festplatte und wir versuchen diese beim nächsten Update mit einzubinden.

C:BEIJING(2011-5-16-10-0-23) 00:00 00:00 00:00 REC: 0.0MB / FREE: 569.0MB [ INFO ] Hide

2) Erforderliches System: FAT, FAT32, NTFS
3) Minimum Geschwindigkeit: 5400rpm

TV Programme

1) Jedes HD oder SD Programm kann mit dem Gerät aufgenommen werden. Das Aufnahmeformat ist TS.
2) Währen der Aufnahme können EPG; TXT; Multi AUDIO Funktionen nicht bedient werden.

Aufnahmekapazität

1) Die STB unterstützt bis zu 4 Partitionen auf einer Festplatte. Die Partition kann bis zu 2TB groß sein, jedoch empfehlen wir die Partitionen nicht größer als 120GB.

WARNUNG

USB1.1, USB2.0 oder MP3 Player

1) Da es eine Vielzahl von USB Sticks auf dem Markt in unterschiedlicher große und Qualität gibt, können wir nicht für eine fehlerfreie Aufnahme und Funktion Garantieren.
2) Entfernen Sie kein USB Gerät auf dem eine Multimedia Funktion ausgeführt wird.

Hauptmenü

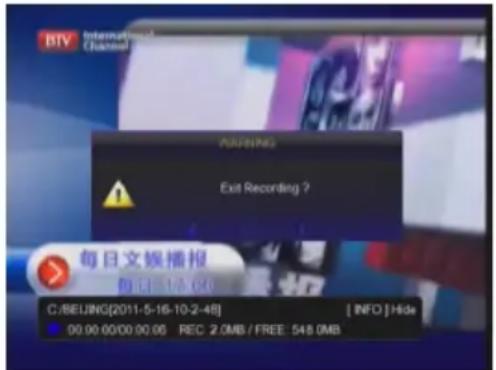

TIME SHIFT

Durch drücken der Pause Taste II sehen Sie ein Standbild und das Gerät wechselt in den Time Shift Modus. Sie können wieder in den Live Modus wechseln oder vor und zurückspulen um das verpasste Programm anzusehen.

1) Drücken Sie II für Pause, das Bild bleibt stehen und die Aufnahme beginnt.
2) Mit den Tasten ◀◀◀ ▶▶ können Sie vor oder zurückspulen.
3) Mit EXIT können Sie den Vorgang abbrechen. Sie haben die Möglichkeit die Aufnahme zu speichern oder zu verwerfen.

BTV International Channel WARNING Exit Recording ? 每日文娱播报 每日 1:35:00 C:/BEIJING(2011-5-16-10-2-48) [ INFO ] Hide 00.00:00:00 00.00 REC 2.0MB / FREE 548.0MB

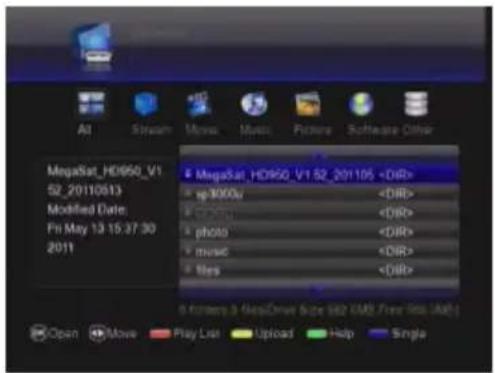

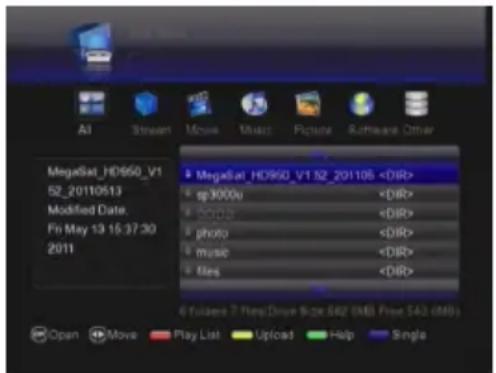

5.2 USB Manager

Dateien auf dem USB Medium bearbeiten

Über die Farbtasten ROT, GRÜN, BLAU und GELB Können Sie Einstellungen und Ordner bearbeiten,

MegaSat_HD950_V1 52_20110513 Modified Date. Fri May 13 15:37:30 2011 MegaSat_HD950_V1 S2_201106 sp3000s p000s photo music Miss 6 Fullers 7 Play Drive Size 542 (MB) Free $43 (MB) Open Move Play List Upload Help Single

5.3 Netzwerkeinstellungen

Einstellungen und Parameter für Ihr Netzwerk setzen.

FTP

Sie können die Einstellung für Ihren FTP setzen und die Verbindung einrichten.

Sie können über die Verbindung zu Ihrem PC Ihre Bilder, Filme und Musik abspielen

FTP Address 4 221 4 212 180 TCP Port 21 User Name orphan Password ******** Link to FTP

Hauptmenü

IP Settings

In diesem Menü können Sie den Internet Statues überprüfen und die Standardeinstellungen für den DHCP ändern.

Wenn Sie einen USB Dongle haben, können Sie diesen Einrichten und in Ihr Netz einbinden.

Address 192 168.0 105 Address Mask 255.255.255.0 GateWay 192.168.0.1 DNS1 192 168.0.1 DNS2 0.0.0.0 MAC Address 00-13-8F-FS-7F-93 Net Status:Connect DHCP On Auto IP

IP Situation

Anzeigen und Überprüfen Ihrer IP und WIFI Internet Verbindung.

Router suchen

Suchen eines Drahtlosen Netzwerkes und Eingabe der Zugangsdaten

Die STB unterstützt nur USB WIFI Dongle mit dem Chipsatz Model ZD1211 s

Samba Einstellungen

Ermöglicht den Zugriff auf die Samba Datenbank. (Zugangsdaten erforderlich) Unter www.samba.org, erhalten Sie mehr Information.

Diese Option ermöglicht Ihnen den Zugriff auf die bekannte Youtube Datenbank zuzugreifen.

Über eine Spartenauswahl gelangen Sie in die verschiedenen Kategorien.

Webseite www.youtube.com,

Youthems 01 Top Viewed 02 Comedy 03 Music 04 News 05 Sports 06 Education 07 Entertainment 08 Autos Setup By Country FLV Online Config Move Type

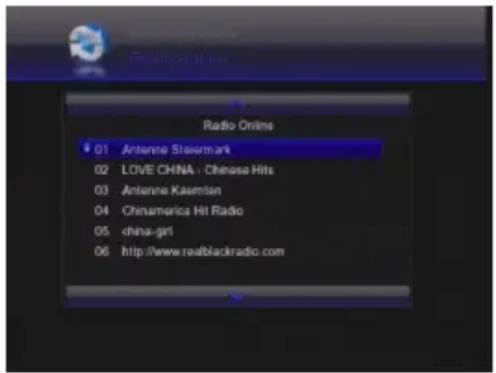

Radio Online

Mit dieser Funktion können Sie auf verschiedene Internet Radio Stationen zugreifen und digitales Radio hören.

Weather Forecast

Mit dieser Funktion können Sie auf verschiedene Wetterstationen zugreifen

Radio Online

01 Antenna Steavemark

02 LOVE CHINA - Chinese Hits 03 Antenna Kaemten 04 Chinamerica Hit Radio 05 china-girl 06 http://www.realblackradio.com

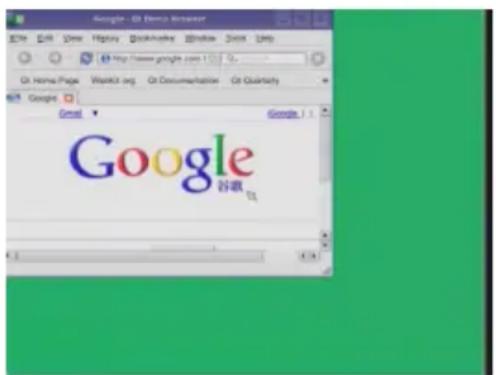

Web Browser

Durch drücken der OK Taste starten Sie den Web Browser und Sie können wie an Ihrem PC im Internet arbeiten.

Wichtig: Eine Bedienung über die Fernbedienung ist auf den Webseiten nicht möglich.

Diese können Sie über eine USB Maus/Tastatur bequem bedienen.

Google - 03 Search Reviewer Search | Edit | View | History | Downloadkey | Window | Search | Help http://www.google.com/ Gr. Home Page WorkKit.org Of Documentation Of Quantity Google Google Google Google Google Google

Der Web Browser unterstützt keinen ADOBE FLASH.

Sie können die Online Funktionen nur bei einer bestehenden Internetverbindung nutzen.

Bei Problemen Prüfen Sie bitte folgende Fehlerhinweise.

Problem Mögliche Ursachen Maßnahmen
LED brennt nicht. Stromkabel	nicht eingesteckt;Netzschalter Aus;Gerät ist ausgeschaltet	Stromkabel überprüfenNetzschalter EinGerät am Receiver Einschalten
Kein Bild kein Ton Satellit schlecht oder nicht eingestellt;Kein oder schlechtes Signal; falscher Satellit eingestellt;LNB ist defekt;Kabel defekt oder nicht angeschlossen;		Satellit genau justieren;Richtigen Satelliten wählen oder einstellenLNB wechselnKabel prüfen
Schlechtes BildBlockbildung im Bild	Satelliten Antenne nicht richtig ausgerichtet;Signal zu stark;Spiegel zu klein;LNB stärke zu hoch;LNB defekt;	Antenne ausrichten;Dämpfungsglied einsetzen;Größeren Spiegel verwenden;LNB wechseln mit anderer EmpfangsleistungLNB wechseln;
Kein Menü nach dem Starten;Kein Bootmenü und Bild nach dem Einschalten	Das System ist mit Scartkabel verbunden und der Fernseher ist nicht im AV Modus.Fernseher ist nicht auf dem richtigen Eingang. (HDMI oder Scart)	TV auf Scart Eingang umschalten;TV auf HDMI Eingang umschalten
Die Fernbedienung funktioniert nicht;	Batterie ausgelaufen oder leer;Fernbedienung ist außerReichweite oderReichweitenwinkel;Receiver ist Ausgeschaltet(Power Taste lange gedrückt)	Batterie wechseln;Fernbedienung auf das Gerät richten;Freie Sicht von der FB zum Receiver prüfenReceiver am Gerät einschalten;
Passwort vergessen; Service kontaktieren

Technische Spezifikation

Tuner & Demodulator

Demodulation QPSK, 8PSK
Frequenzbereich 950 MHz to 2150 MHz
Signal Level -25 to -65 dBm
RF Impedanz 75Ω Ohms unbalanced
LNB 13V/18V/OFF, max = 400mA
LNB Tone Switch 22KHz+/-2KHz, 0.6Vpp+/-0.2V
DiSEqC Kontrolle Version DiSEq C 1.0/1.1/1.2/1.3(USALS)Compatible, Tone burst A/B
Symbol Rate 2.0~45 MS/s/s/SCPC,MCPC
FEC Decode & 8PSK	Convolution Code Rate 1/2, 2/3, 3/4, 5/6, 7/8,3/5, 2/3, 3/4, 5/6, 8/9, 9/10, automatic

MPEG

Physische Spezifikation

Gewicht (Netto)	Around 2.0kg
Operating Temp	0°C to + 40°C
Storage Temp	-40°C to + 65°C
