BEDIENUNGSANLEITUNG Mini HD Power Box MEGASAT

Allgemeine Hinweise....3

Lieferumfang....2

Ausstattungsmerkmale......4

Vorderansicht....5

Rückansicht....5

Fernbedienung....6

Grundlegende Verbindungen....8

Start (schnell Start)....9

Erweiterte Menü Anleitung....9

Hauptmenü....9

1. Programme bearbeiten....10
2. Installation....10
3. Systemeinstellungen....11
4. Diverses....12-14
5. Spiele....14
6. Media....14

Spezifikation....15

Störungsbehebung....16

Lieferumfang:

• Fernbedienung
• Batterien
• Bedienungsanleitung deutsch/englisch
• Megasat Mini HD Power Box

ALLGEMEINE INFORMATIONEN

Der digitale DVB S2 Satelliten-Receiver ermöglicht Ihnen die Vielfalt der über Satellit empfangenen HD und Standard Kanäle anzuschauen. Diese Bedienungsanleitung unterstützt Sie bei der Installation des digitalen Satelliten Receivers und zeigt Ihnen, wie Sie die verschiedenen Funktionen nutzen können.

Die in dieser Bedienungsanleitung enthaltenen Informationen können geändert werden. Wir behalten uns das Recht vor, Design und technische Verbesserungen oder Änderungen ohne vorherige Mitteilung vorzunehmen.

Vorwort

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank, dass Sie sich für den digitalen Satelliten-Receiver

Megasat HD Power Box entschieden haben.

Bitte lesen Sie die Bedienungsanleitung des Megasat Receivers sorgfältig durch, bevor sie diesen Receiver in Betrieb nehmen. Diese Bedienungsanleitung hilft Ihnen beim bestimmungsgemäßen, sicheren und vorteilhaften Gebrauch des Receivers.

Jede Person, die diesen Receiver

. • montiert,
. • anschließt,
. • bedient,
. • reinigt oder
. • entsorgt,

muss den vollständigen Inhalt dieser Bedienungsanleitung zur Kenntnis genommen haben. Bitte bewahren Sie diese Bedienungsanleitung immer in der Nähe des Receivers auf.

Sicherheitshinweise

- Schalten Sie den Receiver aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das Gerät reinigen. Benutzen Sie ein feuchtes Tuch zur Reinigung und ein trockenes Tuch zum abtrocknen.

- Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie das Gerät über einen längeren Zeitraum nicht benutzen.

- Berühren sie das Gerät bei dem Gewitter nicht, um mögliche Verletzungen zu vermeiden.

- Verdecken Sie die Lüftungsöffnungen des Receivers nicht um eine ausreichende Belüftung zu gewähren.

- Vermeiden Sie direkte Sonneneinstrahlungen und stellen Sie den Receiver nicht in der Nähe von Wärmequellen.

- Stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände auf den Receiver, das Gerät kann beschädigt werden.

- Öffnen Sie niemals das Gehäuse des Gerätes, es besteht Lebensgefahr durch einen Stromschlag. Überlassen Sie die Wartungsarbeiten stets dem qualifizierten Fachpersonal.

- Trennen Sie bei Betriebsstörungen den Receiver sofort von der Stromquelle.

Ausstattungsmerkmale

• MPEG2 SD, MPEG2 HD, H.264AVC SD, H.264/AVC HD, MP4
• USB Schnittstelle (USB 2.0)
• DV-OUT HDTV (HDMI)
• Digital Audio Koaxial
• 480i/p, 576i/p, 720p, 1080i, 1080p mit HDCP
• SCPC und MCPC empfangen von C/Ku-Band Satelliten
• Automatische Umschaltung PAL/NTSC
• 3000 TV- und Radiokanäle
• 10 Favoritengruppen
• Multi-OSD Sprachmenü
• 7-Tage Elektronischer Programmführer - EPG
• Automatische, manuelle und Netzsuche
• DiSEqC 1.0/1.1/1.2/1.3 ; 13/18V, 0/22K –Unterstützung
• UniCable tauglich
• Go-to-X fähig
• Verschiedene Funktionen für die Kanalbearbeitung (Favoriten, verschieben, sperren, umbenennen und sortieren)
• Kindersicherung
• Einfache Menüführung
• Software-Aktualisierung über USB 2.0
• 8 Timer Programmierbar zum Ein- und Ausschalten des Receivers
• Energiesparer (Standby unter 1 Watt)
• Untertitel-Unterstützung DVB EN300743 und EBU
• Videotext-Unterstützung DVB ETS300472 über VBI und OSD
• Automatisches Speichern des letzten Kanals
• FAT16/FAT32/FAT12/NTFS-Unterstützung
• JPEG/BMP-Dateien anschauen JPEG/BMP
• Abspielen der Dateien vom externen USB-Medien
• Spiele

Konformitätserklärung

Hiermit wird die Übereinstimmung mit folgenden Richtlinien und Normen bestätigt:

- Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG

• EN 55013: 2001 + A1: 2003 + A2: 2006
• EN 55020: 2007
• EN 61000-3-2: 2006 + A1:2009 + A2:2009
• EN 61000-3-3: 2008

• Niederspannungsrichtlinie 2006/95/EG

- EN 60065 : 2002 + A1: 2006 + A11: 2008

MEGASAT b2c electronic GmbH, Industriestrasse 4a, 97618 Niederlauer

Web: www.megasat.tv; Mail: [e-mail]

Bedienung des Receivers

In dieser Bedienungsanleitung finden Sie alle über die Receiverbedienung erforderlichen Informationen.

Das Menü ist einfach und leicht verwendbar.

Alle Funktionen können über die Fernbedienung gesteuert werden.

Warnung: neue Software kann die Funktionalität des Receivers ändern.

Sollten Sie Schwierigkeiten bei Verwendung und Betrieb des Receivers haben, lesen Sie bitte die Anweisung zur Fehlerbehebung im hinteren Teil der Bedienungsanleitung durch oder wenden Sie sich an Ihren Verkäufer oder einen Spezialisten.

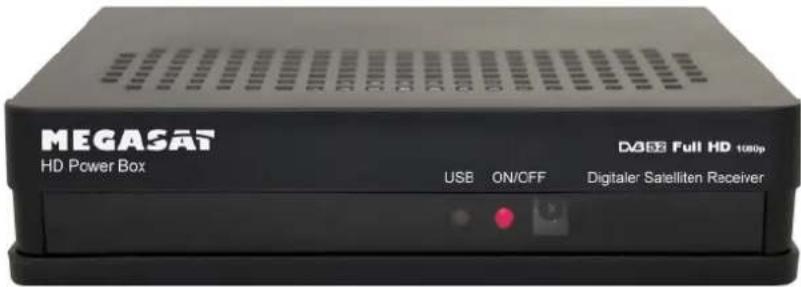

Vorderseite

MEGASAT HD Power Box USB ON/CFF D852 Full HD 1080p Digitaler Satellite Receiver

1. 1. 3.

2. USB Anzeige

3. An/aus Anzeige
4. Fernbedienung Sensor

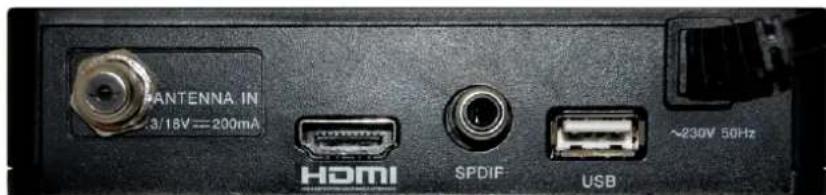

Rückseite

1.

5.

HANTENNA IN 3/18V=200mA H0M1 SPDIF USB ~230V 50Hz

2.

3.

4.

1. LNB IN: Anschluss an Satellitenantenne
2. HDMI: Anschluss an TV-Gerät über HDMI-Kabel
3. COAX: digitaler Audio-Ausgang
4. USB : USB 2.0 zum Abspielen von Dateien
5. Netzanschluss: 230Volt

Fernbedienung Name Funktion
	1 AUDIO Ton-Einstellung
	2 An / Aus Schaltet den Receiver An & Aus
	3 TV/R		Schaltet zwischen TV und Radio Modus um.
	4 SUB-T Untertitel
	5 Zahlen-Tasten		Schaltet zum gewählten Programm um. Drücken Sie die “0” Taste für den Schlafmodus.
	6 MENU Öffnet das Menü.
	7 EPG Elektronische Programmzeitschrift
	8 OK		Programmliste im TV Betrieb. Bestätigung Im Menü.
	9	Navigation Taste - Links	Lautstärke leiser.
	10	Navigation Taste - Ab	Programm/Navigation abwärts.
	11	INFO	Programm – Information
	12	PVR	PVR Modus (ohne Funktion)
	13	PREV	Zurück zum letzten
	14	F.REW	Schaltet zum USB Modus
			Schneller Rücklauf
	15	REC	Aufnahme (ohne Funktion)
	16	F.FWD	Schnellansicht
			Schneller Vorlauf
	17	STOP	Stopp
	18	NEXT	Springt zum nächsten
	19	PAUSE/PLAY	Pause/Wiedergabe
	20	USB	USB
	21	Mode	wechselt das Bildformat
	22	Navigation Taste - Rechts	Lautstärke hoch.
	23	Navigation Taste - Auf	Programm/Navigation aufwärts
	24	EXIT	Menü verlassen
	25	LAST	Wechselt zum letzten Programm
	26	FAV	Favoriten Gruppen
	27	TEXT	Videotext
	28	Stumm	Schaltet den Ton ab.

Batterie Installation

Legen Sie die Batterien entsprechend der Abbildung ein und achten Sie auf die richtige Polung (+) und (-)

Lebensdauer der Batterie

◆ Die Batterie halt normalerweise ca. ein Jahr, abhängig von der Nutzung.
◆ Ersetzen Sie die Batterien, wenn die Funktionen aussetzen oder die Reichweite nachlässt.
◆ Verwenden Sie 2 Stück (AAA/UM-4) Batterien.

Hinweise

◆ Verwenden Sie keine (Ni-Cd) aufladbare Batterien.
◆ Versuchen Sie nicht die Batterien zu laden. (Kurzschluss und Brandgefahr)
◆ Vermeiden Sie Schläge und treten Sie nicht auf die Fernbedienung. Dies kann zu Beschädigungen und Fehlfunktionen führen.

◆ Verwenden Sie niemals neue und alte Batterien zusammen.

- Bitte entfernen Sie die Batterien aus der Fernbedienung, wenn Sie diese für einen längern Zeitraum nicht benutzen. Es kann Elektrolyt Flüssigkeit austreten und die Fernbedienung beschädigen oder Feuerunfälle verursachen. Wenn Ihre Haut mit Elektrolyt in Berührung gekommen ist, waschen Sie die Stelle gründlich mit sauberem Wasser sofort ab.

B

Betriebsbereich der Fernbedienung

Richten Sie die Fernbedienung auf den IR Sensor im Receiver Fenster. Der ideale Wirkungsbereich liegt bis zu 5m Abstand in einem Winkel von etwa 60° (siehe Abbildung).
Der Wirkungsbereich kann durch Sonneneinstrahlung und helle Räume beeinflusst werden.

Hinweise

◆ Vermeiden Sie helles Licht auf den Fernbedienungssensor.
◆ Die Fernbedienung funktioniert nur mit freier Sicht zum Empfänger. Hindernisse beeinflussen die Funktion.
◆ Die Fernbedienung funktioniert nicht für andere Geräte.

Grundlegende Verbindungen

Vorbereitung

◆ Alle Geräte müssen entsprechend der Anleitung verbunden sein.
♦ Schalten Sie vor dem Anschließen alle Geräte aus.
♦ Lesen Sie vor dem Anschließen anderer Geräte deren Bedienungsanleitung.
◆ Stecken Sie das Audio und Videokabel korrekt ein.
Wenn Sie den Receiver an den Fernseher anschließen, wird nur ein Video Format akzeptiert. Bitte wählen Sie das entsprechende Bildformat aus um eine korrekte Darstellung der Bilder zu ermöglichen.

Hinweise

Wählen Sie den passenden Videoausgang entsprechend des Fernsehformates und den persönlichen Anforderungen.

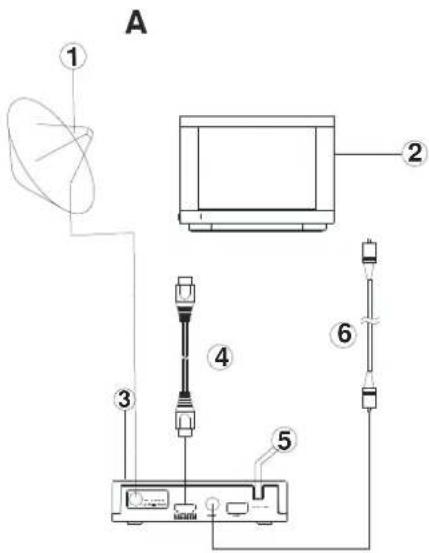

Anschließen des Fernsehers (Abb.)

1. Antenne (nicht im Lieferumfang)
2. Fernseher (nicht im Lieferumfang)
3. DVB-S Receiver
4. HDMI Kabel zum Verbinden des TV und DVB-S Receiver (nicht im Lieferumfang)
5. AC IN
6. Digital Koaxial Kabel zum Verbinden des TV und DVB-S Receiver (nicht im Lieferumfang)

Anschließen eines Verstärkers (Abb.)

Schnell Installation

Schließen Sie den Receiver und den Fernseher entsprechen der Verbindungen an. Stecken Sie den Netzstecker ein und drücken Sie die rote Power Taste um den Receiver zu starten.

1. Drücken Sie [MENU] Taste um das Hauptmenü zu öffnen.

2. Verwenden Sie [CH▲/▼] Tasten und wählen Sie Werkzeuge aus und drücken Sie [OK] Taste.

3. Verwenden Sie [CH▲/▼] Tasten und wählen Sie "Werkseinstellung und drücken Sie [OK] um die Werkeinstellungen zu laden. Das Standard Passwort ist "0000".

4. Drücken Sie [EXIT] Taste um ins Hauptmenü zurück zu gehen.

5. Mit [CH▲/▼] Tasten wählen Sie "Installation" und bestätigen Sie mit [OK] um die Einrichtung zu starten. Standardpasswort ist "0000".

a) Mit [CH▲/▼] "Satelliten Liste" wählen und mit [OK] Bestätigen. Wählen Sie den gewünschten Satelliten und mit [OK] Bestätigen. [EXIT] Taste zum verlassen.

b) Mit [CH▲/▼] "Antennen Einstellung" wählen und mit [OK] Bestätigen. "LNB Freq" und andere Parameters Einstellen. Mit [EXIT] verlassen.

c) Mit [CH▲/▼] "Einzel Satelliten Suche" oder "Multi Satelliten Suche" wählen und mit [OK] Bestätigen. Einstellungen auswählen und mit "Suche" den Suchlauf starten.

Für mehr Information lesen Sie bitte die ausführliche Beschreibung.

Erweiterte Menü Anleitung

Menü

Hauptmenü

Mit der [MENÜ] Taste gelangen Sie in das Menüauswahl. Unter Erweitert gelangen Sie in Untermenüs, das in 6 Bereiche aufgeteilt ist.:

Programme bearbeiten

□ Installation

Systemeinstellungen

Diverses

Spiele

Media

Mit den [▲/▼] Tasten wählen Sie das gewünschte Menü aus und bestätigen die Auswahl mit der [OK] Taste. Mit der [EXIT] Taste verlassen Sie das gegenwärtige Menü.

Hinweis

1. Die vier Navigations-Tasten ([▲/▼/◄/►]), [OK] und [EXIT] haben in allen Menüs die gleiche Funktion und dienen zur Auswahl und Änderung der verschiedenen Optionen.

2. Einige Tasten haben unterschiedliche Funktionen in den verschiedenen Menüs. Diese können Sie der Bildschirmanzeige entnehmen.

1. Programme bearbeiten

TV-Programmliste
◆ Radio-Programmliste
◆ Alle löschen
♦ Aktuelle Programmliste sichern

1.1 TV-Programmliste

Das Standard Passwort ist „0000“

• FAV: Dies [FAV] Taste drücken und mit OK bestätigen. Es stehen 10 verschiedene Favoriten zur Auswahl. Mit der [OK] Taste können Sie den aktuellen Sender der gewählten Favoriten Gruppe zuweisen oder entfernen. Mit [EXIT] verlassen Sie die Option.
• Sperre: Mit der [roten] Taste aktivieren Sie die Sperr Funktion. Wählen Sie den gewünschten Sender und bestätigen Sie mit der [OK] Taste um den Sender zu sperren oder zu entsperren.
• Skip: Mit der [grünen] Taste aktivieren Sie die Skip (überspringen) Funktion. Mit [CH▲/▼] die gewünschten Sender auswählen und mit OK bestätigen. Die Ausgewählten Programme, werden dann beim Umschalten mit den [CH▲/▼] Tasten übersprungen.
• Beweg: Mit der [gelben] Taste aktivieren Sie die verschieben Funktion. Den gewünschten Sender auswählen und mit [OK] bestätigen, dann zum gewünschten Platz wechseln und mit [OK] bestätigen. Der gewählte Sender wird zum gewünschten Programmplatz verschoben.
• Ändern: Mit der [blauen] Taste die bearbeiten Funktion aktivieren. Es stehen 3 weitere Optionen zur Auswahl. [Rot] zum sortieren der Sender entsprechend der Auswahl. (Grün) zum ändern des Sendernamens. [Blau] zum Löschen des gewählten Senders.

1.2 Radio-Programmliste

Die Bearbeitung der Radioliste ist gleich der TV Liste. Bitte folgen Sie der Anleitung Punkt 1.1

1.3 Alle löschen

Alle programmierten Sender werden gelöscht. Bestätigen Sie die Warnung mit JA oder Nein.

1.4 Aktuelle Programmliste sichern

Die aktuelle Programmliste wird gespeichert.

2. Installation

Unter "Installation" stehen 5 Untermenüs zu Verfügung.

◆ Satellitenliste
◆ Antenneneinstellung
◆ Einzelnsatellitensuche
◆ Multi-Satellitensuche
◆ TP List

2.1 Satellitenliste

• Ändern: Mit der [roten] Taste können Sie entsprechend der Bildschirmanzeige bearbeiten.
• Hinzu.: Mit der [grünen] Taste können Sie einen neuen Satelliten hinzufügen.
• Lösch: Mit der[blauen] Taste können Sie den gewählten Satelliten löschen. Mit [EXIT] verlassen Sie die Option und Sie können wählen ob Sie die Änderung speichern wollen.

2.2 Antenneneinstellung

In dieser Option können Sie die LNB Parameter und Schaltungen Einstellen. Zusätzlich werden Signalstärke und Signalqualität angezeigt.

• Satellit: Auswahl des gewünschten Satelliten.
  ● LNB Freq: Einstellen der LNB Frequenz und Auswahl des UniCable System.
  ● Transponder: Auswahl des Transponders.
• DiSEqC1.0: Auswahl des DiSEqC Anschlusses (1-4).

● 22K : 22K Hz Schaltung.

- Polarity: Auswahl der Polarisation: Auto, H(horizontal) und V(vertical).

2.3 Einzelsatellitensuche

• Satellit: Auswahl des Satelliten.
• Nur Freie: Ja(es werden nur frei Empfangbare Sender gesucht)/Nein (alle Sender werden gesucht)
• Suchlauf: Suchlauf Option (nurTV/nurRadio/TV + Radio)
• Netzwerksuche: Ja oder Nein (abhängig vom Suchlaufmodus.)
• Suchlaufmodus: Auto oder voreingestellte Suche
• Suche: Suchlauf starten.

2.4 Multi Satelliten Suche

• Satelliten: Auswahl des zuerst durchsuchten Satelliten.
  Die Auswahl der Satelliten ist abhängig von der im Menü (Satellitenliste) gewählten Satelliten
• Alle anderen Suchlaufoptionen sind gleich wie bei der Einzelsatellitensuche.

2.5 TP List (Transponder Suchlauf)

Über den TP Suchlauf können Sie einzelne Transponder nach Sendern durchsuchen.

Mit der blauen Taste durchsuchen Sie den gewählten TP

Mit der roten können Sie den gewählten TP Ändern

Mit der grünen Taste können Sie neue TP hinzufügen oder mit der gelben löschen.

3. Systemeinstellungen

♦ Sprache
TV-Einstellungen
◆ Anzeigeeinstellungen
◆ Zeiteinstellungen
◆ Timer-Einstellung
- Kindersicherung
♦ OSD Einstellung
◆ Favoriten
◆ Diverses

3.1 Sprache

• Wählen Sie die gewünschte OSD Sprache aus: English, French, Deutsch, Italien, Spanisch, Russin, Turkish, Polisch, Czech, Finnisch, Greek, Swedish and Portugiese.
• Erster Audiokanal: English, French, Deutsch, Italien, Spanisch, Russin, Turkish, Polisch, Czech, Finnisch, Greek, Swedish and Portugiese.
• Zweiter Audiokanal: English, French, Deutsch, Italien, Spanish, Russin, Turkish, Polish, Czech, Finnish, Greek, Swedish and Portugiese.
• Untertitel: English, French, Deutsch, Italien, Spanisch, Russin, Turkish, Polisch, Czech, Finnisch, Greek, Swedish and Portugiese.
• Videotext: English, French, Deutsch, Italien, Spanisch, Russin, Turkish, Polisch, Czech, Finnisch, Greek, Swedish and Portuguese.

3.2 TV System

- Videoauflösung TV/480i/480p/576i/576P/720_50/720p_60/1081i_50/1080i_60/1080p_50/1080p_60/1080p_25/1080p_30/1080p_24

● Aspekt Modus: Auto/4:3 LB/4:3 PS/16:9

● Digital Audio Ausgang: LPCM Out/BS Out

3.3 Bildschirmeinstellungen

• Helligkeit
• Kontrast
• Farbe

3.4 Zeiteinstellungen

● GMT Option: An/Aus
● GMT Option: GMT+12:00\~GMT-11:30
- Sommerzeit: An/Aus
● Datum: Geben Sie das Datum ein.
- Zeit: Geben Sie die Zeit ein.

Hinweis

Eine manuelle Datum und Zeiteinstellung ist nur bei Abgeschalteter GMT möglich.

3.5 Timereinstellung

• Timer Modus: Aus/einmal/täglich/wöchentlich/monatlich
• Einschalt Modus: Umschalten auf das gewählte Programm
• Einschalt Programm: wählen Sie das gewünschte Programm aus.
• Datum: Einschalten
  ● Dauer: Einschaltdauer

Hinweis: Bei einer Programmierung über EPG, werden die Werte automatisch übernommen

3.6 Kindersicherung

Das voreingestellte Passwort ist "0000".

• Menü Sperre: Aus/An
• Programm Sperren: Aus/An
• Neues Passwort
• Passwort Bestätigen: erneute Eingabe des Passwortes

3.7 OSD Einstellung

• Untertitel: Aus/An
• OSD Banner ausblenden nach: 1-10 Sekunden.
• OSD Transparenz: Aus/10%/20%/30%/40%.

3.8 Favoriten

Es gibt 10 verschieden Favoriten Gruppen. Anhand der Bildschirmanweisung können Sie die Optionen mit den Farbtasten ändern.

3.9 Diverses

● LNB Power: Aus/An
- Programm Spiel Typ: nur freie / nur verschlüsselte/alle
- Signalton: Aus/An
● Sleep Timer: OFF/10/30/60/90/120/180 Min
● Auto Standby: Aus/An (Receiver schaltet sich nach 3 Std. ohne Bedienung ab)

4. Diverses

Information
◆ Werkseinstellung
◆ Upgrade über Satellit
◆ Upgrade über USB
◆ Auf USB-Datenträger sichern
USB
◆ Datenträger sicher entfernen

4.1 Information

Information über Software und Hardwarestand des Receivers.

4.2 Werkseinstellung

Setzt alle Einstellungen und Senderlisten auf die ab Werk voreingestellten Werte zurück.

- Start: startet Softwarteupdate über OTA

4.4 Aktualisieren über USB

• Wählen Sie die neue Software aus (*.abs) Wählen Sie die Option "All Code" um alle Informationen zu aktualisieren.
• Wählen Sie "START" um den Vorgang zu beginnen. Das Update wird automatisch aufgespielt.

Hinweis:

1. währen des Updates das Gerät nicht ausschalten oder den USB Stick entfernen.
2. nach dem Update müssen Sie ein Werksreset durchführen.

4.5 USB Speichern

• Speicher Modus: All Code/Radioback/Defaultdb
• Save File
• Start: Mit [OK] Taste die Sicherung starten.

4.6 USB

Die Option USB ist nur aktiv, wenn ein USB Gerät angeschlossen und erkannt worden ist. Wählen Sie den gewünschten Abspieltyp und bestätigen Sie die gewählte Datei mit OK. Die Formate MP3, JPEG und BMP werden unterstützt. Mit den Farbtasten und Ziffern wählen Sie die verschiedenen Untermmenüs und Optionen.

Bitte folgen Sie den Bildschirmanweisungen

Hinweise:

Mit der Taste O (Schalter) können Sie zwischen den Wiedergabelisten:

Video, auf Festpl. Musik, Bilder wechseln.

Öffnen Sie den Mediaplayer, indem Sie im Menü Punkt Media Player wählen und mit OK bestätigen.

Drücken Sie die Taste 0 so oft, bis in der oberen Zeile der gewünschte Dateityp ganz links steht.

In der Ordnerstruktur werden jetzt nur die Dateien angezeigt, die dem gewünschten Dateityp entsprechen

Drücken Sie ▼PR-, um den angeschlossenen Datenträger zu wählen und bestätigen Sie mit OK.

Die vorhandenen Verzeichnisse (und Dateien soweit sie dem gewählten Dateityp entsprechen) werden angezeigt. Wählen Sie die Datei aus, die Sie abspielen möchten (ein Verzeichnis öffnen Sie mit OK).

Drücken Sie OK, um die Wiedergabe zu starten (oder drücken Sie die Taste). Benutzen Sie die Tasten

◀◀, ▶◀, ▶ und ▶, um die Wiedergabe zu steuern. Über die Schaltflächen am unteren Rand des

Mediaplayer-Fensters stehen Ihnen weitere Funktionen zur Verfügung. Welche das sind, hängt davon ab, welchen Dateityp Sie gewählt haben (Musik, Bilder, Video,).

Musik Anwendungsbeispiel

Wählen Sie mit den Tasten ▲PR+ und /▼PR- ein Musikstück aus und drücken Sie die grüne

Funktionstaste, um dieses der Wiedergabeliste (Favoritenliste) hinzuzufügen.

Das jeweilige Musikstück wird mit einem Herzsymbol markiert.

Sie können den Vorgang für alle Musikstücke wiederholen, die Sie der Wiedergabeliste hinzufügen möchten. Drücken Sie die gelbe Funktionstaste, um alle Musikstücke des aktuellen Verzeichnisses der Wiedergabeliste hinzuzufügen. Wenn Sie die gelbe Funktionstaste erneut drücken, wird die Wiedergabeliste komplett gelöscht.

Drücken Sie die SHIFT-Taste (rot), um die Favoritenliste (Wiedergabeliste) anzuzeigen. Ein neues Fenster Wiedergabeliste öffnet sich. Sie haben die Möglichkeit, Dateien aus der Liste zu verschieben, bzw. zu entfernen: Wählen Sie mit den Tasten ▲PR+ und /▼R- ein Musikstück aus, das Sie verschieben möchten. Drücken Sie die SHIFT-Taste (rot), um das ausgewählte Musikstück für den Verschiebevorgang zu markieren. Wählen Sie mit den Tasten ▲PR+ und /▼R- den neuen Platz für das gewählte Musikstück. Verlassen Sie die Verschiebe-Funktion, indem Sie erneut die SHIFT-Taste (rot) drücken. Sie können jetzt das Fenster Wiedergabeliste mit EXIT wieder schließen oder ein weiteres Musikstück verschieben, indem Sie wieder zu 1. zurückkehren oder die Lösch-Funktion benutzen: Wählen Sie mit den Tasten ▲PR+ und /▼ PR- ein Musikstück aus, das Sie löschen möchten. Drücken Sie die grüne Funktionstaste, um das ausgewählte Musikstück aus der Wiedergabeliste zu entfernen. Drücken Sie EXIT, um den Löschvorgang zu beenden oder gehen Sie zu 1. zurück, um weitere Musikstücke aus der Wiedergabeliste zu entfernen.

Anstatt einzelne Musikstücke zu löschen, können Sie auch alle Musikstücke aus der Wiedergabeliste entfernen: Drücken Sie die gelbe Funktionstaste, um alle Musikstücke aus der Wiedergabeliste zu entfernen.

Es erscheint eine Abfrage, ob Sie wirklich alle Einträge löschen wollen. Wählen Sie mit den Tasten

und Ja- oder Nein und bestätigen Sie mit OK. Bei Nein gelangen Sie zurück zur Wiedergabeliste, bei Ja wird die Wiedergabeliste komplett gelöscht und Sie gelangen wieder zum Ausgangsfenster. Drücken Sie die L/R-Taste (blau), um in den Änderungsmodus zu gelangen. Hier können Sie Musikstücke umbenennen, indem Sie die SHIFT-Taste (rot) drücken, kopieren, indem Sie die grüne Funktionstaste drücken, und löschen, indem Sie die gelbe Funktionstaste drücken sowie neue Ordner anlegen, indem Sie die Sie die L/R-Taste (blau) drücken. Drücken Sie zweimal die EXIT-Taste, um den Änderungsmodus wieder zu verlassen. Sie gelangen wieder zurück zum Anfangsfenster des Mediaplayers. Drücken Sie die Taste 1, um die angezeigten Musikstücke nach Name, Spieldauer, Dateigröße oder Favoriten zu sortieren. Favoriten sind diejenigen Titel, die in der aktuellen Wiedergabeliste enthalten sind. Drücken Sie die Taste 2, um den Wiedergabemodus zu ändern:

Symbol imMediaplayer-Fenster	Bedeutung
	Einzelnes Musikstück wird gespielt und wiederholt.
	Alle Musikstücke im aktuellen Verzeichnis werden in der angezeigten Reihenfolge gespielt und wiederholt.
	Alle Musikstücke im aktuellen Verzeichnis werden in zufälliger Reihenfolge gespielt und dann wiederholt.

Drücken Sie die EXIT-Taste, um den Mediaplayer zu schließen und zum Menü zurückzukehren.

Bilder

Die grundsätzliche Vorgehensweise bei Bilddateien unterscheidet sich nur wenig von der bei Musikdateien (automatische Wiedergabe einer Anzahl von Bildern). Die Unterschiede sind die Funktionen, die über die Tasten 2 und 3 verfügbar sind:

Drücken Sie die Taste 2, um eine Diashow (Slideshow) zu konfigurieren.

Wählen Sie mit den Tasten ▲ PR+ und /PR-Slide Show Zeit.

Wählen Sie mit den Tasten / und / wie lange die Zeit von einem Bildwechsel zum nächsten sein soll (zwischen 1 und 9 Sekunden).

Wenn Sie Off wählen, bleibt das erste Bild, das Sie auswählen, auf dem Bildschirm stehen.

Wählen Sie mit den Tasten ▲PR+ und ▼R-Slide Show Wiederh., um dann mit den Tasten / und ◀ einlustellen, ob die Diashow nach dem letzten Bild wieder von vorne beginnen soll.

Wählen Sie mit den Tasten ▲ PR+ und ▼PR- die Zeile Speicher – Abbruch, wählen Sie dann mit den Tasten ▶ Und / , ob die Einstellungen übernommen oder verworfen werden sollen und bestätigen Sie mit OK.

Sie gelangen wieder zurück zur Bilderliste.

Drücken Sie die Taste 3, um alle Bilder im aktuellen Verzeichnis darzustellen.

Hinweis: Sie können auch Bilder anzeigen lassen, während Musik wiedergegeben wird, indem Sie z. B.

während der Musikwiedergabe den Dateityp wechseln (mit der Taste 0) und dann eine Diashow starten.

Beispiel Video:

Blau (Ändern): Mit der Taste Blau können Sie Ihre Dateien bearbeiten. Nach Drücken der blauen Taste erhalten Sie weitere Auswahlmöglichkeiten:

Rote Taste zum Umbenennen der Datei

Grüne Taste zum Kopieren der Datei

Gelbe Taste zum Löschen der Datei

Blaue Taste zum Erstellen eines neuen Ordners

Mit der Taste Menü oder Exit, verlassen Sie diese Option wieder.

Die Funktionen der Farbtasten können sich je nach Wiedergabeliste ändern, Bitte entnehmen Sie die Funktionen der Bildschirmanzeige.

4.7 USB sicher entfernen

Mit dieser Option entfernen Sie Ihr USB Gerät sicher ohne Datenverlust..

5. Spiele

Wählen Sie das gewünschte Spiel aus und drücken Sie die OK Taste. Folgen Sie den Bildschirmanweisungen der einzelnen Spiele.

◆ Othello
♦ Sudoku

6. Media

Das Media Menü besteht aus 5 Untermenüs:

◆ Festplatteninformation
◆ Formatieren
◆ Sprung

6.2 Festplatteninformation

Gibt Information über den USB Datenträger

6.3 Jump

Mit dieser Einstellung legen Sie fest, wie groß die Zeitsprünge beim Spulen sind.

Mit dieser Option können Sie den USB Datenträger formatieren.

Spezifikation

Merkmale
High Frequenz Tuner	Eingangs-Frequenz 950~2150 MHz (C/Ku Kompatible)
	Eingangs-Signal Level	-65~-30dBm
	RF Input Anschluss	IEC169 - 2, Female
	Eingangsimpedanz 75Ω
Demodulation Mode	Demodulation	QPSK, Compatible SCPC & MCPC
	Symbol Rate 2~45 Mbit/s
	Code Rate 1/2, 2/3, 3/4, 5/6, 7/8
Video Decoding	Video Decoding	ISO/IEC13818-2 MPEG2 (MP@ML)
	Video Resolution	720×576 (PAL); 720×480 (NTSC)
	Video Input Code Rate 15 Mbit/s Max
	Videotext	DVB-TXTETSI/EN300472
Audio Decoding	Audio Decoding	ISO/IEC13818 - 3
	Audio Track Stereo, Polyphony, Monophony (L, R), SPDIF
	Audio Sample Rate	32, 44.1, 48KHz
USB	USB Port USB2.0
	Format MP3/JPGE/BMP
	System	FAT32, NTFS
Power Spezifikation	Netzbereich	~176-264V, 50Hz
	Nennleistung	~230V, 50Hz
	Power Consumption	≤5W Max
	Standby	<0,5 Watt
Betriebs-Umgebung	Temperatur	0~40°C
	Luftfeuchtigkeit	<90%
Abmessung/Gewicht	Gewicht netto	ca210g
	Maße	130(W)×100(D)×30(H)mm

STÖRUNGSBEHEBUNG

Fehler Mögliche	Ursache Maßnahme
Das Display leuchtet nicht.	Das Stromkabel ist nicht angeschlossen.	Den Netzanschluss prüfen.
Kein Bild und Ton, die LED am Receiver leuchtet.	Der Receiver ist im Standby-Betrieb.	Drücken Sie die Standby-Taste.
Kein Bild und Ton.	Die Antenne ist nicht auf den richtigen Satelliten ausgerichtet.	Stellen Sie die Antenne ein. Prüfen Sie das Signal im Menü
	Kein oder nur schwaches Signal.	Prüfen Sie die Anschlüsse des LNB-Kabels und andere Anschlüsse zwischen LNB und dem Receiver. Richten Sie die Antenne richtig aus.
Schlechtes Bild /Blockierfehler.	Die Antenne ist nicht auf den richtigen Satelliten	Richten Sie die Antenne richtig aus.
	Signal zu stark. Schließen Sie den Signalverschwächer an
	Die Antennegröße ist zu klein.	Benutzen Sie eine größere Antenne.
	Das Geräuschfaktor LNB ist zu hoch.	Tauschen Sie den LNB gegen LNB mit niedrigem Geräuschfaktor aus.
	LNB ist defekt. LNB tauschen.
Das TV-Gerät zeigt kein Bild.	System ist mit dem RF-Kabel angeschlossen.	Prüfen Sie die UHF-Kanal Einstellung im System und stellen Sie ihn richtig ein.
Interferenz (Störung) zwischen dem Satelliten-Kanal, terrestrischen Kanal oder dem Video-Signal.	System ist mit dem RF-Kabel angeschlossen und es besteht eine Störung zwischen dem Receiver-Ausgang und terrestrischen Kanal oder dem Video-Signal.	Ändern Sie den Ausgangskanal des Receivers oder benutzen Sie den SCART-Anschluss.
Die Fernbedienung funktioniert nicht.	Die Batterien sind verbraucht.	Tauschen Sie die Batterien.
	Die Fernbedienung ist falsch ausgerichtet.	Richten Sie die Fernbedienung auf die Vorderseite des Receivers und stellen Sie sicher, dass nichts zwischen Fernbedienung und Receiver steht.
