BEDIENUNGSANLEITUNG Soundbox V.0208 MEGASAT

Sicherheits- und Aufstellhinweise 4

Bedienelemente, Anzeigen, Anschlüsse und Lautsprecher....7

Anschließen des Receivers 8

Leisten Sie einen Beitrag zum Umweltschutz 9

Fernbedienung ....10

Erstinstallation....11

Bedienung des Receivers....13

EPG – Elektronischer Programmführer....16

Einstellungen....17

Einstellungen – Allgemein 17

Einstellungen – Bild....18

Einstellungen – Ton....20

Einstellungen – Untertitel......21

Einstellungen – Bildschirmgrafik (Option) ......21

Einstellungen – Kindersicherung ....22

Kindersicherung - Gerätesperre 22

Kindersicherung – PIN ändern....22

Einstellungen – Netzwerk (Option) 23

Einstellungen – Audio-Verstärker ......26

Installation....28

Installation – Empfangskonfiguration....28

Installation – Sendersuche 29

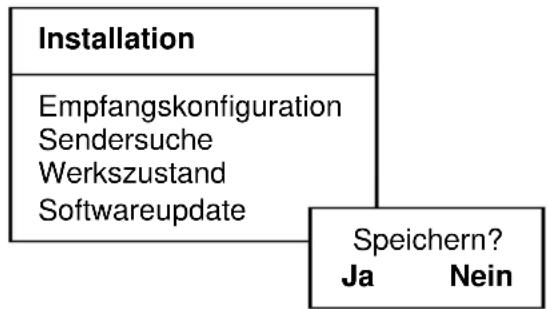

Installation – Werkszustand....30

Installation – Softwareupdate ....31

Senderliste – Gesamtliste bearbeiten....33

Senderliste – Favoritenliste bearbeiten....34

Senderliste – Alle Programme löschen....34

Senderliste – Internet Radio 35

Timer....36

Timer – Aufnahme-Timer....36

Timer – Sleep-Timer....37

Information 38

Videotext 38

Anschluß des Receivers an einen PC....39

Software-Update über USB-Schnittstelle 39

Senderlistentransfer über USB-Schnittstelle....39

Anschluß externer Aufnahmespeicher (Option) 40
Aufnahmeliste....41
Aufnahmen umbenennen 42
Betrieb mit externem Aufnahmespeicher (Option)......42
Aufnahme....42
Programmwahl während einer Aufnahme....43
Timeshift-Funktion....43
Wiedergabe....44
Auswahl der Audio-Spur bei Aufnahmen 45
Schneller Vor- und Rücklauf 45

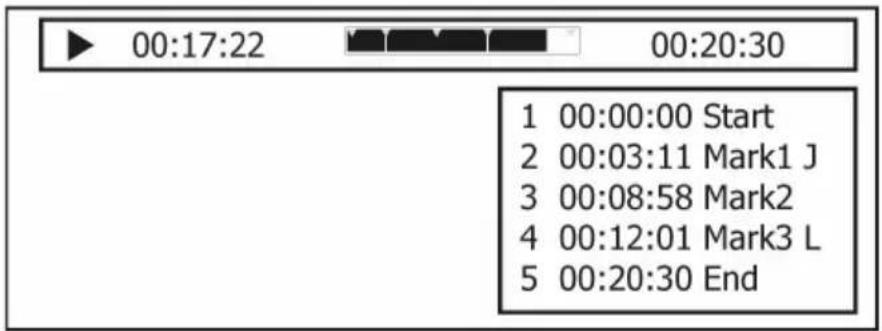

Marken setzen und verwalten....46
Fehlersuche....47
Technische Daten....48

Allgemeines

Garantie

Die Garantiezeit beginnt mit dem Kauf des Gerätes. Diesen Zeitpunkt weisen Sie bitte durch den Kaufbeleg (Kassenzettel, Rechnung, Lieferschein u. ä.) nach. Bewahren Sie diese Unterlagen bitte sorgfältig auf. Unsere Garantieleistung richtet sich nach unseren, zum Zeitpunkt des Kaufes gültigen, Garantiebedingungen. Bringen Sie im Reparaturfall bitte das Gerät zu Ihrem Fachhändler oder senden Sie es dorthin ein.

Das Gerät ist mit dem CE-Zeichen gekennzeichnet und entspricht damit den wesentlichen Anforderungen der Europäischen Richtlinien 2004/108/EG, elektromagnetische Verträglichkeit und 2006/95/EG, elektrische Sicherheit; sowie der Ökodesign-Richtlinie 2009/125/EG laut Verordnung 107/2009.

Auspacken des Gerätes

An der Geräteunterseite links befindet sich der Basslautsprecher. Entfernen Sie nach dem Auspacken die Schutzabdeckung vom Basslautsprecher und achten Sie darauf, dass die Membran des Lautsprechers nicht beschädigt wird.

Hinweise

• Es befinden sich zusätzliche Aufschriften auf dem Boden des Gerätes.
• Besuchen Sie regelmäßig die Homepage des Herstellers um dort Informationen über neue Softwareversionen zu erhalten.

Sicherheits- und Aufstellhinweise

Bestimmungsgemäßer Gebrauch

Der digitale Satelliten-Receiver dient dem Empfang von digitalen Satelliten-Programmen im privaten Bereich. Er ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise.

Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen.

Sie bedeutet zudem den sofortigen Garantieverlust.

Es wird keine Haftung für Schäden übernommen, die durch nicht bestimmungsgemäßen Gebrauch entstehen.

Alle von uns vertriebenen Geräte entsprechen den bei Kauf gültigen

Sicherheitsbestimmungen und sind bei bestimmungsgemäßem Gebrauch grundsätzlich sicher! Beachten Sie bitte die nachfolgenden Hinweise, um mögliche Gefahren, Beschädigungen oder Fehlfunktionen zu vermeiden:

Aufstellen des Gerätes

Stellen Sie das Gerät auf einen festen, sicheren und horizontalen Untergrund.

Stellen Sie das Gerät nicht auf Betten, Sofas, weiche Teppiche oder ähnliche Oberflächen, da hierbei die Lüftungsschlitze am Boden verdeckt werden und die notwendige Luftzirkulation unterbrochen wird.

Die Öffnung für den Basslautsprecher auf der Geräteunterseite darf auf keinen Fall abgedeckt werden, weil dadurch die Klangqualität des Gerätes vermindert würde.

Stellen Sie sicher, dass die Lüftungsschlitze am Gerät nicht abgedeckt sind. z. B. durch darauf liegende Zeitungen, Tischdecken, Gardinen oder dergleichen. Dies könnte möglicherweise zu einem Gerätebrand führen.

Die maximale Umgebungstemperatur für das Gerät und das beiliegende Netzteil beträgt: +35°C.

Das Gerät darf nicht in der Nähe von Wärmequellen (z. B. Heizung, Ofen, etc.) aufgestellt werden. Generell darf das Gerät nur an solchen Orten betrieben werden, wo es vor Erwärmung durch externe Wärmequellen geschützt ist und auch nicht direkter oder indirekter Erwärmung durch Sonneneinstrahlung ausgesetzt ist.

Die beim Betrieb entstehende Wärme muss durch ausreichende Luftzirkulation abgeführt werden. Deshalb darf das Gerät nicht abgedeckt oder in einem geschlossenen Schrank untergebracht werden.

Sorgen Sie für einen Freiraum von mindestens 10 cm um das Gerät. Heizungen oder andere Wärmequellen in Gerätenähe können zu Fehlfunktionen oder Beschädigungen des Gerätes führen. Es dürfen keine offenen Brandquellen, wie z.B. brennende Kerzen auf das Gerät gestellt werden.

Durch die Wärmeentwicklung des Gerätes und durch die Gummifüße können in Verbindung mit Möbeloberflächen Farbveränderungen hervorgerufen werden. Stellen Sie das Gerät gegebenenfalls auf eine geeignete Unterlage.

Der Standort darf nicht in Räumen mit hoher Luftfeuchtigkeit, z.B. Bad oder Sauna, gewählt werden, da Niederschläge von Kondenswasser zur Beschädigung des Gerätes führen können. Das Gerät darf nicht in tropischem Klima verwendet werden.

Das Gerät ist für die Verwendung in trockener Umgebung und in gemäßigtem Klima vorgesehen und darf nicht Tropf- oder Spritzwasser ausgesetzt werden.

Wird das Gerät von einem kalten an einen warmen Ort gebracht kann Kondensfeuchtigkeit im Gerät entstehen. Das Gerät einige Stunden ausgeschaltet lassen.

Netzanschluss

ACHTUNG:

Verwenden Sie ausschließlich das mitgelieferte Original-Netzteil!

Das Gerät darf auf keinen Fall an einer anderen Stromquelle (z. B. Autobatterie) angeschlossen werden!

Das Netzteil darf nur an eine Netzspannung von 230 V\~/50 Hz angeschlossen werden.

Der Netzstecker muss jederzeit erreichbar sein, um das Gerät vom Netz trennen zu können.

Das Netzteil des Gerätes darf erst angeschlossen werden, nachdem alle Kabel vorschriftsmäßig am Receiver angeschlossen sind. Wenn das Netzteil des Gerätes defekt ist bzw. wenn das Gerät sonstige Schäden aufweist, darf es nicht in Betrieb genommen werden.

Vermeiden Sie den Kontakt des Gerätes mit Wasser oder Feuchtigkeit. Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Swimmingpools oder spritzendem Wasser in Betrieb.

Stellen Sie keine Behälter mit Flüssigkeit, z.B. Blumenvasen, auf das Gerät. Diese könnten umfallen, und die auslaufende Flüssigkeit kann zu erheblicher Beschädigung bzw. zum Risiko eines elektrischen Schlages führen.

Ziehen Sie unbedingt sofort den Netzstecker aus der Steckdose, falls unbeabsichtigt Flüssigkeiten oder Fremdkörper ins Gerät gelangt sind. Vor Wiederverwendung das Gerät von einem Fachmann überprüfen lassen.

Öffnen Sie das Netzteil oder das Gerät auf keinen Fall – dies darf nur der Fachmann.

Kinder nicht unbeaufsichtigt am Gerät hantieren lassen. Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen.

Die Anschlusskontakte auf der Geräterückseite nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge können Kurzschlüsse sein.

Das Gerät nicht in der Nähe von Geräten aufstellen, die starke Magnetfelder erzeugen (z.B. Motoren, Transformatoren). Verwenden Sie einen geeigneten, leicht zugänglichen Netzanschluss und vermeiden Sie die Verwendung von Mehrfachsteckdosen!

Netzteil nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages! Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse sofort Netzstecker aus der Steckdose ziehen!

Sollten Wasser oder Fremdkörper ins Geräteinnere gelangt sein oder wurde das Netzteil beschädigt, darf das Gerät nicht in Betrieb genommen werden. Das Gerät muss vorher von einem Fachmann (Technischer Kundendienst) überprüft bzw. repariert werden.

Ziehen Sie vor Ausbruch eines Gewitters Antennenstecker und Netzstecker.

Vor dem Anschließen des Fernsehers an den Receiver muss der Netzstecker des Fernsehers aus der Steckdose gezogen werden. Es besteht sonst die Gefahr, dass der Fernseher beschädigt wird.

Wenn das Gerät längere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise, ziehen Sie den Netzstecker aus der Steckdose.

Entnehmen Sie auch die Batterien der Fernbedienung, da diese auslaufen und die Fernbedienung beschädigen können.

Erdung

Das Antennenkabel muss mit der System-Erdung der Satelliten-Antenne verbunden sein. Die Erdung der Anlage muss den nationalen Sicherheitsvorschriften entsprechend ausgeführt sein.

Reinigung und Pflege

Vor dem Reinigen muss der Receiver von der Stromversorgung getrennt werden (Netzstecker ziehen).

Verwenden Sie zum Reinigen ein trockenes weiches Tuch. Verwenden Sie keine Reinigungslösungen, welche die Oberfläche des Gerätes angreifen. Sprühen Sie den Reiniger niemals direkt auf das Gerät.

Richtiger Umgang mit Batterien

Batterien dürfen nicht Hitze wie extremen Sonnenschein, Feuer oder ähnlichem ausgesetzt werden.

Batterien können Giftstoffe enthalten. Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken.

Auslaufende Batterien können Beschädigungen an der Fernbedienung verursachen. Wenn der Receiver längere Zeit nicht benutzt wird, nehmen Sie die Batterien aus der Fernbedienung.

Batterien können Giftstoffe enthalten, die die Umwelt schädigen. Entsorgen Sie die Batterien deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen. Werfen Sie die Batterien niemals in den normalen Hausmüll.

Entnehmen Sie auch die Batterien der Fernbedienung, da diese auslaufen und die Fernbedienung beschädigen können. Normale Batterien dürfen nicht geladen, erhitzt oder ins offene Feuer geworfen werden (Explosionsgefahr!).

Aufstellort für das Gerät wählen

Die Klangqualität des Receivers hängt, wie bei allen hochwertigen Soundsystemen, von der Platzierung im Raum ab.

Für den Betrieb zusammen mit einem Fernsehgerät empfiehlt es sich, den Receiver mittig unter dem Fernseher zu platzieren.

Achten Sie darauf, dass das Gerät nicht zu weit unten und nicht zu weit hinten in einem Schrank oder Regal aufgestellt wird.

Stellen Sie das Gerät auf einen festen, sicheren und horizontalen Untergrund. Die Öffnung für den Basslautsprecher auf der Geräteunterseite darf auf keinen Fall abgedeckt werden, weil dadurch die Klangqualität des Gerätes vermindert würde. Legen Sie keine Decken oder Gegenstände unter das Gerät.

Bedienelemente, Anzeigen, Anschlüsse und Lautsprecher

Gerätevorderseite

1 Displayanzeige 1a LED-Anzeige (Standby-Betrieb):
2 USB-Buchse (Frontseite)
3 Tastenfeld

Standby Ein-/Aus-Taste

Mode Auswahl der Audio-Signalquelle

TV/Radio Umschaltung zwischen TV- und Radio-Betrieb

STATION 1/2 Umschaltung zwischen den Stationstasten 1-4 und 5-8

EQ Equalizereinstellung, Bestätigungstaste

▲▼ Programmwechsel, Cursortaste auf/ab

◀▶ Lautstärkeregelung, Cursorartaste links/rechts

1-8 Stationstasten für gespeicherte Programme

4 linker Frontlautsprecher
4a rechter Frontlautsprecher
4b Basslautsprecher (auf der Gehäuseunterseite)

4 1 1a 4a DAS ERSTE HD 2 3 4b

16 15 POWER U2V VIDEO OUT L AUDIO OUT 7 H0 81 LAN USB 10 COMMON INTERFACE (D) 11 IF INPUT DIGITAL 12 AUDIO DIGITAL 30MPa DATA 13 14 15 AUDIO IN 2 DIGITAL DIGITAL AUDIO IN 1

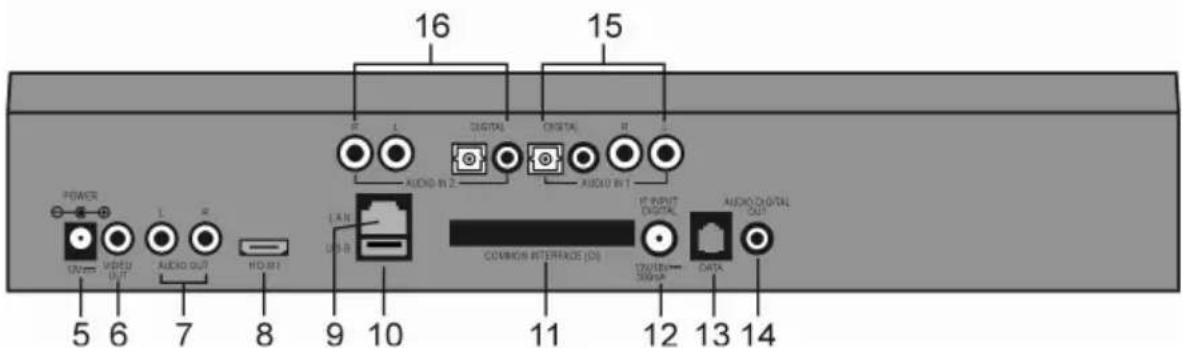

Geräterückseite

5 Anschluß für Netzteil 12VDC
6 Videoausgangsbuchse (analog)
7 Audioausgänge (analog)
8 HDMI-Buchse zum Anschluss an Fernseher mit HDMI-Anschluß
9 LAN Anschluß zum Einbinden des Receivers in ein bestehendes Netzwerk (Option)
10 USB-Buchse (Rückseite) zum Anschluß eines externen Aufnahmespeichers und Schnittstelle für Software-Update (Option)
11 Common Interface Schacht zum Einsetzen von Conditional Access Modulen (Option)
12 IF Input Digital – Anschluss für den LNB Ihrer Satellitenantenne.
13 RJ-11-Buchse: IR-Anschluß für Infrarot-Maus und Schnittstelle für Softwareupdate
14 Cinch-Ausgangsbuchse für DOLBY DIGITAL-Signal

15 AUDIO IN 1 (Option)

LR: Audioeingänge (analog) z. B. für TV Gerät

DIGITAL: Audioeingänge (digital) optisch und elektrisch, z. B. für DVD Player

16 AUDIO IN 2 (Option)

LR: Audioeingänge (analog) z. B. für TV Gerät

DIGITAL: Audioeingänge (digital) optisch und elektrisch, z. B. für DVD Player

Hinweis: Es befinden sich zusätzliche Aufschriften auf dem Boden des Gerätes.

Anschließen des Receivers

Satelliten Antenne anschließen

Verbinden Sie das Koaxial-Kabel von Ihrer Satellitenanlage mit der Buchse IF-INPUT DIGITAL (12).

Achtung: Wird, nach dem Anschluss des Receivers ans Netz, am Bildschirm „Kurzschluss oder Überlast am Antenneneingang!“ eingeblendet, dann ist ein Kurzschluss im LNB-Kabel oder im LNB vorhanden. In diesem Fall muss der Receiver sofort vom Netz getrennt werden, bis der Kurzschluss beseitigt ist.

Fernsehgerät anschließen

Verbinden Sie die HDMI-Buchse (8) des Receivers und den Fernseher mit einem HDMI-Kabel.

Sollten bei Wiedergabe des Fernsehtons über die Lautsprecher des Receivers Bild und Ton nicht synchron sein, dann müssen die Audioausgänge LR des Fernsehers mittels eines Cinchkabels mit den Anschlüssen AUDIO IN 1 (RL) des Receivers verbunden werden. Die entsprechenden Einstellungen werden im Abschnitt „Audio-Verstärker / Ein- und Ausgänge“ beschrieben.

Netzteil anschließen

DC-Stecker des beigepackten Netzteils in die Buchse POWER +12 V (5) des Receivers stecken.

Externe Aufnahmespeicher anschließen

An die USB-Buchse (10) an der Rückseite und an die USB-Buchse (2) vorne am Receiver können externe Aufnahmespeicher zur Aufnahme und Wiedergabe angeschlossen werden. Wichtige Hinweise:

• Es kann immer nur eine der beiden USB-Buchsen verwendet werden. (Die aktive USB-Buchse ist im Menü „Anschlüsse“ mit einem Stern * gekennzeichnet). An der USB-Buchse an der Frontseite, dürfen USB-Sticks nur direkt, ohne Verlängerungskabel angeschlossen werden.
• Der Receiver muss immer in den Standby-Betrieb geschaltet werden, bevor ein Aufnahmespeicher an der USB-Buchse an- oder abgesteckt wird.
• Beachten Sie beim Anschluss von Geräten an die USB-Schnittstellen, dass diese nur für USB2.0-Speichermedien mit einer max. Stromaufnahme von 700mA und mit einer maximalen Speicherkapazität von 1 TB ausgelegt ist.

Netzwerkverbindung

Verbinden Sie den Receiver mit einem funktionierenden Breitband-Internetanschluss. Siehe Abschnitt „Einstellungen – Netzwerk“ in der Bedienungsanleitung.

Dazu muss das Netzwerkkabel an die LAN Anschlussbuchse (9) des Receivers angeschlossen werden.

IR-Maus anschließen (Option)

Um den Receiver „unsichtbar“ aufzustellen, können Sie an der RJ-11-Buchse IR-DATA (8) eine sogenannte IR-Maus anschließen. Diese muss so positioniert werden, daß sie die Signale der Fernbedienung empfangen kann.

In die IR-Maus ist eine 2farbige Leuchtdiode (LED) integriert, die den Betriebszustand des Receivers anzeigt: LED leuchtet rot - Receiver im Standby-Betrieb

LED leuchtet grün - Receiver ist eingeschaltet

Achten Sie bei der Aufstellung des Receivers unbedingt auf die Sicherheits- und Aufstellhinweise.

Leisten Sie einen Beitrag zum Umweltschutz

Batterien/Akkus gehören nicht in den Hausmüll. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien zurückzugeben. Sie können Ihre alten Batterien kostenlos bei öffentlichen Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien der betreffenden Art verkauft werden

Diese Zeichen finden Sie auf schadstoffhaltigen Batterien:

Pb = Batterie enthält Blei

Cd = Batterie enthält Cadmium

Hg = Batterie enthält Quecksilber

Ph

Cd

Hg

Entsorgungshinweis für Verpackungen

Verpackungen und Packhilfsmittel sind recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden.

Verpackungsmaterialien wie z. B. Folienbeutel gehören nicht in Kinderhände.

Hinweise zum Umweltschutz

Wenn dieses Gerät eines Tages ausgedient hat, sollten Sie es nicht einfach in den Hausmüll werfen. Sicher gibt es in Ihrer Gemeinde einen Wertstoff- oder Recyclinghof, über den Altgeräte angenommen und einer Verwertung zugeführt werden.

Einsetzen der Batterien in die Fernbedienung

Öffnen Sie den Batteriefachdeckel an der Unterseite der Fernbedienung und setzen Sie die beiden Batterien 1,5 V (Typ: AAA) ein. Achten Sie dabei auf richtige Polung!

HINWEIS: Wenn einzelne Fernbedienbefehle nicht mehr oder nicht richtig ausgeführt werden, sollte der Batteriesatz erneuert werden. Batterien dürfen nicht übermäßiger Wärme ausgesetzt werden. Trockenbatterien dürfen nicht geladen werden.

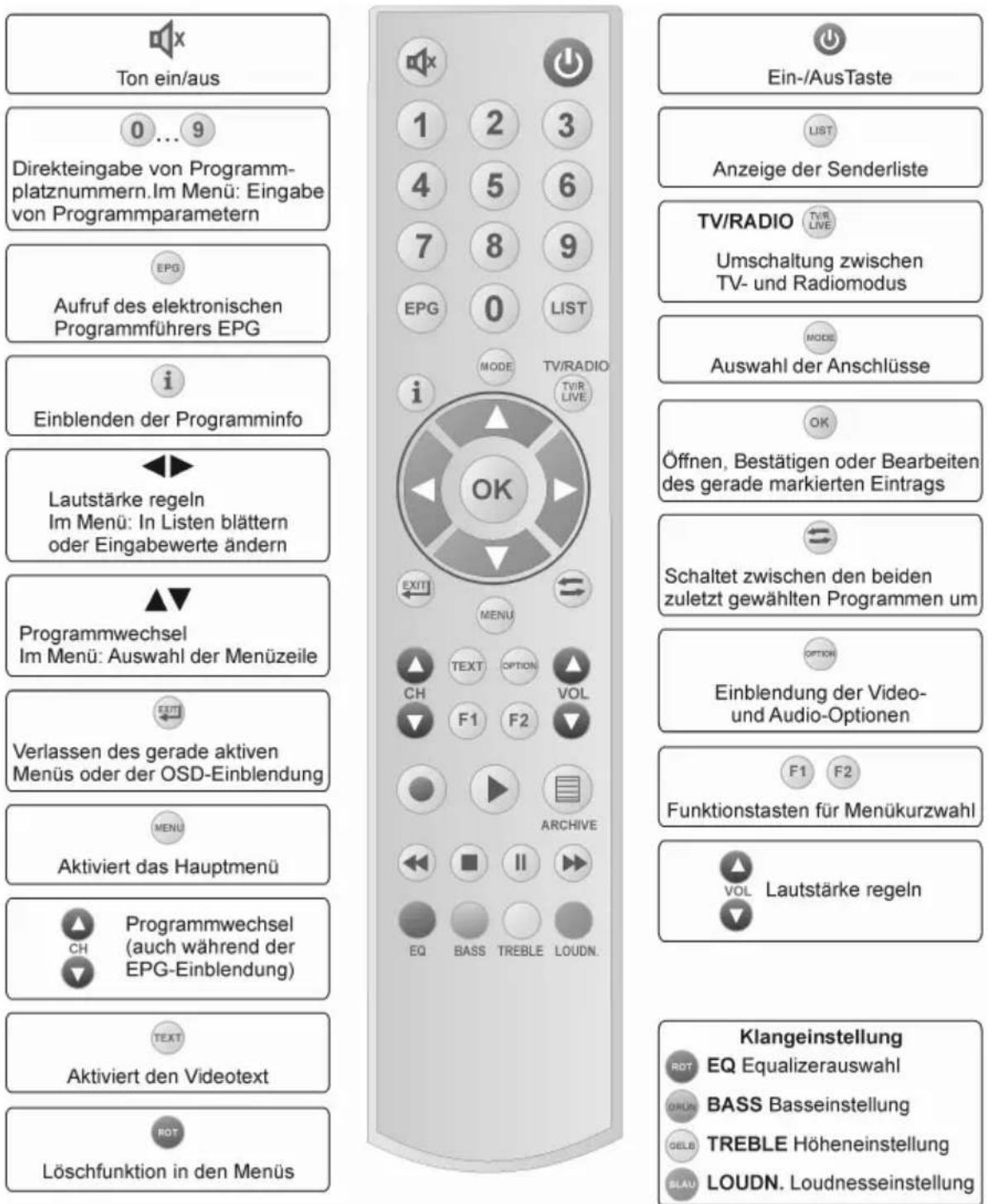

Fernbedienung

Ton ein/aus 0...9 Direkteingabe von Programmplatznummern. Im Menü: Eingabe von Programmparametern EPG Aufruf des elektronischen Programmführers EPG Einblenden der Programminfo Lautstärke regeln Im Menü: In Listen blättern oder Eingabewerte ändern Programmwechsel Im Menü: Auswahl der Menüzeile Verlassen des gerade aktiven Menüs oder der OSD-Einblendung MENU Aktiviert das Hauptmenü CH Programmwechsel (auch während der EPG-Einblendung) TEXT Aktiviert den Videotext ROT Löschfunktion in den Menüs 1 2 3 4 5 6 7 8 9 EPG 0 LIST MODE TV/RADIO i TV/RADIO LIVE OK EXIT MENU TEXT OPTION VOL F1 F2 ARCHIVE EQ BASS TREBLE LOUDN. Ein-/AusTaste LIST Anzeige der Senderliste TV/RADIO TVR LIVE Umschaltung zwischen TV- und Radiomodus MODE Auswahl der Anschlüsse OK Öffnen, Bestätigen oder Bearbeiten des gerade markierten Eintrags Schaltet zwischen den beiden zuletzt gewählten Programmen um OPTION Einblendung der Video- und Audio-Optionen F1 F2 Funktionstasten für Menükurzwahl VOL Lautstärke regeln Klangeinstellung EQ Equalizerauswahl ORUN BASS Basseinstellung OELB TREBLE Höheneinstellung SLAU LOUDN. Loudnesseinstellung

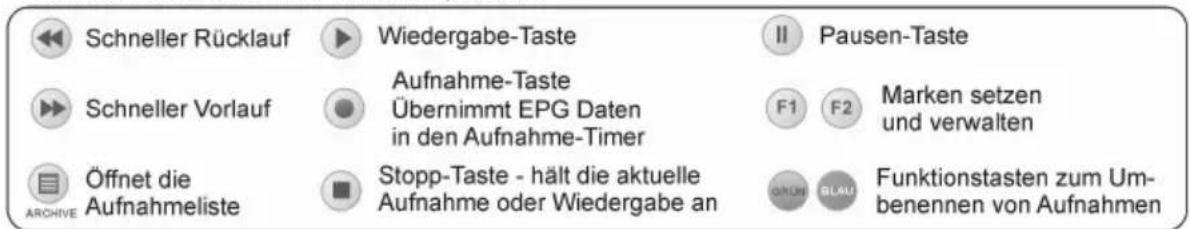

Bei Anschluß von externen Aufnahmespeichern:

Schneller Rücklauf Wiedergabe-Taste II Pausen-Taste Schneller Vorlauf Aufnahme-Taste Übernimmt EPG Daten in den Aufnahme-Timer F1 F2 Marken setzen und verwalten Öffnet die Aufnahmeliste Stopp-Taste - hält die aktuelle Aufnahme oder Wiedergabe an GRUN GLAU Funktionstasten zum Um- benennen von Aufnahmen ARCHIVE

Erstinstallation

Nachdem Sie die Sicherheitshinweise durchgelesen haben, und die im Kapitel „Anschließen des Receivers“ beschriebenen Schritte erfolgreich durchlaufen wurden, verbinden Sie das Gerät mit dem Stromnetz. Bei der ersten Inbetriebnahme des Gerätes erscheint das Willkommen-Fenster des Installationsassistenten. Mit Hilfe des Installationsassistenten können Sie auf einfachste Weise die wichtigsten Einstellungen des Digital-Receivers vornehmen.

Menüsprache

Im ersten Installationsschritt wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Sprache aller Menüs aus und bestätigen dies mit OK.

Willkommen

Menüsprache [1/14]

DeutschEnglishItalianoSuomiFrancaisČeštinaTürkçe

Land

Im nächsten Schritt legen Sie fest in welchem Land Ihr Digital-Receiver betrieben wird. Die Auswahl des Landes erfolgt mit den Tasten ▲ oder ▼ und wird mit OK bestätigt. Mit der Taste EXIT gelangen Sie wieder in den ersten Installationsschritt und können somit jederzeit Fehleingaben korrigieren.

HINWEIS:

Die Auswahl des Landes beeinflusst die Sortierung der Senderliste.

Willkommen

Land [1/12]

DeutschlandÖsterreichSchweizItalienGriechenlandPortugalUngarn

Antenne

Im 3. Schritt des Installationsassistenten wählen Sie mit den Tasten ▲ oder ▼ den Satelliten aus der am Anfang der Senderliste stehen soll und schließen die Installation mit OK ab. Eine Korrektur kann ebenfalls mit der Taste EXIT erfolgen.

HINWEIS:

Wird der Installationsassistent nicht abgeschlossen (z. B. durch einen Netzausfall) oder der Receiver wird in den Werkszustand zurückgesetzt, startet der Receiver wieder mit dem Willkommen-Fenster.

Beim Betrieb mit DiSEqC-Schaltern muss evtl. die voreingestellte Konfiguration im Menü Installation - Empfangskonfiguration entsprechend Ihrer Anlage angepasst werden.

Willkommen

Antenne (Sat)

Astra 19.2Hot BirdAstra 28.2Turksat 1CSirius 4Astra 23.5Thor 5/6

Satellitenempfang

Im letzten Schritt des Erst-Installationsassistenten wählen Sie mit den Tasten ▲ oder ▼ den Typ der angeschlossenen Satellitenempfangsanlage aus:

Standard oder SCR (Sat Channel Router)

Willkommen

Satellitenempfang

StandardSCR (Sat Channel Router)

Standard

Wählen Sie diese Option, wenn Sie den Receiver an einer herkömmlichen SAT-Anlage betreiben möchten.

Durch Drücken der OK Taste werden die benötigten Standard-Einstellungen automatisch gesetzt und die Erstinbetriebnahme abgeschlossen.

HINWEIS:

Wird der Installationsassistent nicht abgeschlossen (z. B. durch einen Netzausfall) oder wird der Receiver in den Werkszustand zurückgesetzt, startet der Receiver wieder mit dem Willkommen-Fenster.

Wählen Sie diese Option, wenn Sie den Receiver an einem speziellen SCR-Empfangssystem betreiben möchten.

Beim Anschluß des Receivers an eine SCR-SAT-Anlage sind folgende Punkte zu beachten: Die Installation des Receivers muss von einer geschulten und qualifizierten Fachkraft durchgeführt werden.

Da bei SCR Systemen mehrere Receiver an einer Koaxleitung angeschlossen werden, ist zwingend zu beachten dass die angeschlossenen Geräte auch tatsächlich SCR-tauglich sind. Jedem Receiver muss ein bestimmter Empfangskanal mit einer Identifikations-nummer (SCR-ID) und der zugehörigen Empfangsfrequenz zugewiesen werden. Die entsprechenden Angaben finden Sie z. B. an der Antennenanschlussdose, in der Anleitung der Antennenanlage oder auf dem SCR-Multischalter.

Wird der Receiver an eine SCR-SAT-Anlage angeschlossen, dann wählen Sie mit den Tasten ▲ ▼ den Menüpunkt „SCR (Sat Channel Router)“ und bestätigen Sie die Auswahl mit OK. Folgendes Menü wird angezeigt:

SCR (Sat Channel...)
SCR-ID	1
Frequenz	1.400 GHz

Speichern

Im Menüpunkt SCR-ID weisen Sie dem Receiver mit den Tasten ◀▶ die zugehörige ID zu. Dann bewegen Sie den Cursor mit den Tasten ▲▼ auf die Zeile Frequenz und drücken die Taste OK. Nun können Sie die zu Ihrem Receiver gehörende Empfangsfrequenz mit den Tasten 0-9 eingeben und mit OK bestätigen. Bewegen Sie den Cursor auf die Zeile Speichern. Mit OK wird die Eingabe gespeichert und die Erstinstallation abgeschlossen.

Beispiel:

Angaben auf dem Typenschild eines SCR-Multischalters:

REC1 1178MHz

REC2 1280MHz

REC3 1382MHz

REC4 1484MHz

Ist Ihr Receiver beispielsweise der Receiver Nummer 2 in dem SCR-Empfangssystem, so wählen Sie bitte folgende Einstellungen:

SCR (Sat Channel...

SatCr

Frequenz

2

1.280 GHz

Speichern

Bedienung des Receivers

Ein- und Ausschalten

• Sie können den Receiver mit den Tasten oder einschalten.
• Der Digital-Receiver wird mit der Taste in Bereitschaft (Stand-By) geschaltet.

Hinweise:

1. Der Receiver ist mit einer energiesparenden „Low-Power-Standby-Schaltung“ ausgestattet. Ist diese Funktion eingeschaltet, dann beträgt die Leistungsaufnahme des Receivers im Standby-Modus weniger als 1 Watt.
   Diese Funktion kann im Menü „Einstellungen/Allgemein“ ein- oder ausgeschaltet werden.

- Ist die Funktion eingeschaltet, dann dauert der Einschaltvorgang ca. 10 Sekunden (Displayanzeige: „boot“). Der Receiver startet nach dem Einschalten mit dem zuletzt aktiven Programmplatz und dem zuletzt aktiven Modus (TV, Radio oder Favorit).

- Ist die Funktion ausgeschaltet, dann startet der Receiver nach dem Einschalten sofort mit dem zuletzt aktiven Programmplatz und Modus (TV, Radio oder Favorit).

1. Zusätzlich verfügt das Gerät über die Funktion „Auto-Standby“.

Diese Funktion kann im Menü „Einstellungen/Allgemein“ ein- oder ausgeschaltet werden. Ist „Auto-Standby“ aktiviert (EIN), dann schaltet der Receiver nach 3 Stunden Laufzeit in den Standby-Betrieb. Voraussetzung: Es darf kein Timer aktiv oder programmiert sein und es dürfen keine Tasten auf der Fernbedienung oder am Gerät betätigt werden.

1. Ist der Receiver in ein Heimnetzwerk eingebunden und „DHCP“ im Menü „Netzwerk“ eingeschaltet, dann dauert der Einschaltvorgang ca. 30 Sekunden. Fehlt diese Verbindung, dann kann der Einschaltvorgang noch bis zu einer Minute länger dauern.

Während dieser Zeit erscheint kein Bild.

HINWEIS: Nur durch Ziehen des Netzsteckers ist der Digitalreceiver vollständig vom Stromnetz getrennt.

Betriebsart wählen

Sie können zwischen den Betriebsarten TV (Fernsehprogramme) und R (Radioprogramme) wählen.

- Die gewünschte Betriebsart mit TV/R auf der Fernbedienung oder mit TV/Radio am Gerät wählen.

Internet Radioprogramme können, falls verfügbar, in der Radioprogrammliste abgespeichert werden. Siehe Abschnitt „Senderliste – Internet Radio“.

Lautstärke ändern

- Gewünschte Lautstärke mit ▲ VOL ▼ oder ◀▶ einstellen. Lautstärkeskala wird im Bild eingeblendet.

Ton stumm schalten (Mute)

- Taste drücken: Der Ton ist stumm geschaltet. Es erscheint ein Symbol in der rechten unteren Ecke des Bildschirmes.

- Taste nochmals drücken: Der Ton ist wieder eingeschaltet.

Toneinstellungen

Durch Drücken der Taste OPTION werden die Audio Optionen eingeblendet.

Mit ▲ oder ▼ die gewünschte Audio Option wählen und mit OK aufrufen.

Wird die Audio Option AC-3 (oder Äquivalentes) gewählt, dann wird standardmäßig „Bitstrom“ über den SPDIF-Anschluss ausgegeben.

Klangeinstellung

Sie können den Klang der eingebauten Lautsprecher nach Ihrem persönlichen Geschmack einstellen. Verwenden Sie dafür die 4 farbigen Tasten am unteren Rand der Fernbedienung.

- Equalizer Es stehen 4 voreingestellte Klangeinstellungen zur Verfügung: „Film“, „Pop“, „Rock“ und „Klassik“.

Drücken Sie die Taste EQ. Nun können Sie mit den Tasten ▲ oder ▼ die gewünschte Klangeinstellung auswählen und mit der Taste OK bestätigen.

Diese Einstellung können Sie auch direkt am Gerät vornehmen. Die Einstellung wird hier aber durch Drücken der Taste EQ aktiviert.

Die Programmierung der Klangeinstellung wird im Abschnitt „Audio-Verstärkereinstellung“ – „Equalizereinstellung“ in der Bedienungsanleitung genau beschrieben.

- Bass Drücken Sie die Taste BASS. Nun können Sie mit den Tasten ◀▶ den Bass einstellen. Die Anzeige wird nach kurzer Zeit wieder ausgeblendet.

- Höhen Drücken Sie die Taste TREBLE. Nun können Sie mit den Tasten ◀▶ die Höhen einstellen. Die Anzeige wird nach kurzer Zeit wieder ausgeblendet.

- Loudness Drücken Sie die Taste LOUDN. Nun können Sie mit den Tasten ◀▶ die Loudness-Einstellungen auswählen. Die Anzeige wird nach kurzer Zeit wieder ausgeblendet.

Die geänderten Einstellungen bleiben solange erhalten bis sie geändert werden oder bis das Gerät ausgeschaltet wird.

Programmwahl

1. Normales Umschalten:

Programme schrittweise vor- und zurückschalten, dazu die Tasten auf der Fernbedienung oder am Receiver entsprechend oft drücken. Um Programmplätze schnell „durchzublättern“ die Tasten entsprechend lange gedrückt halten.

2. Umschalten durch Direkteingabe:

Ein- und mehrstellige Programmplatznummern mit 1-0 an der Fernbedienung eingeben und mit OK direkt aufrufen. Nicht belegte Programmplätze werden ignoriert.

3. Stationstasten:

Die Stationstasten (1/5, 2/6, 3/7, 4/8) an der Vorderseite des Receivers können mit je 2 Programmen (TV oder Radio) belegt werden. Mit der Taste STATION 1/2 wird zwischen den Programmblöcken 1-4 und 5-8 umgeschaltet.

4. Auswahl der Programme aus den Senderlisten:

Durch Drücken der LIST-Taste wird die zuletzt aktivierte Senderliste oder Favoritenliste eingeblendet. Senderliste mit ◀▶ „durchblättern“. Mit ▲ oder ▼ das gewünschte Programm wählen und mit OK aufrufen.

Durch zweimaliges Drücken der Taste LIST wird folgendes Menü angezeigt:

Liste wählen

FavoritenlisteRadiolisteTV-ListeAlphabet

Favoritenliste: Persönliche Liste Ihrer Lieblingsprogramme.

Radioliste: Liste der gespeicherten Radioprogramme.

TV-Liste: Liste der gespeicherten TV-Programme.

Alphabet: Liste der gespeicherten TV- bzw.

Radioprogramme in alphabetischer Reihenfolge

Mit ▲ oder ▼ die gewünschte Liste wählen und mit OK aktivieren.

Danach mit ▲ oder ▼ das gewünschte Programm wählen und mit OK aktivieren.

In der Alphabet-Liste sind alle Programme alphabetisch geordnet. Um ein Programm zu suchen wechseln Sie mit ≈ in das Fenster mit den Buchstaben. Mit ▲ ▼ und ◀▶ den Anfangsbuchstaben des gesuchten Programms wählen und mit OK bestätigen. Nun wird die Seite der Senderliste angezeigt, auf der die Programme mit den entsprechenden Anfangsbuchstaben gespeichert sind. Mit ≈ wechseln Sie nun wieder in die Senderliste und wählen das gesuchte Programm mit ▲ ▼ und OK.

5. Vom aktuellen zum zuletzt aktiven Programm schalten:

Der Digitalreceiver merkt sich das zuletzt aktivierte Programm.

• Mit vom aktuellen zum zuletzt aktiven Programm schalten.
• Mit zum aktuellen Programm zurückschalten.

Bei jedem Programmwechsel werden Titel und Sendezeit des laufenden und folgenden Programms eingeblendet. An der Verlaufsanzeige unter der Programmnummer können Sie den zeitlichen Fortschritt der aktuellen Sendung erkennen.

Sie können diese Informationen auch durch Drücken der Taste OK aufrufen.

Anschlüsse auswählen

Das Gerät verfügt über verschiedene Anschlüsse an die externe Geräte angeschlossen werden können.

Die entsprechende Auswahl treffen Sie indem Sie die Taste MODE auf der Fernbedienung bzw. an der Vorderseite des Gerätes drücken, dann mit den Tasten ▲ ▼ den entsprechenden Anschluss auswählen und mit OK auf der Fernbedienung bzw. mit EQ vorne am Gerät bestätigen.

Eine genaue Beschreibung der Anschlüsse finden Sie im Abschnitt „Einstellungen – Audioverstärker“ der Bedienungsanleitung.

EPG – Elektronischer Programmführer

DVB-konforme Sender bieten zu ihrem Programm Informationen wie den Titel, die Sendezeit und eine Beschreibung der Sendungen an.

Die EPG-Informationen können nur aus der Grundbedienebene (keine Bildschirmeinblendung) aufgerufen werden.

Durch Drücken der Taste EPG wird das Menü mit der Programmvorschau aufgerufen. Hier sehen Sie alle Sendungen mit den Sendezeiten, die der eingestellte Sender überträgt. Die aktuelle Sendung ist farblich hervorgehoben. Im Timer programmierte Sendungen sind mit einem roten Kreis markiert.

In der Kopfzeile des Menüs werden der Programmname, das Datum und die aktuelle Uhrzeit dargestellt.

Das Erste HD 20:07

Mittwoch 10.11.2010

Sobald der Doppelpunkt in der Uhrzeitanzeige blinkt, sind alle EPG-Daten des entsprechenden Senders komplett empfangen.

Mit den Tasten können Sie die Programme wechseln ohne die Programmvorschau zu verlassen. Nach dem Programmwechsel wird sofort die Programmvorschau des gewählten Programms angezeigt. Der Programmname wird links in der Kopfzeile des Menüs angezeigt.

Mit ▲ ▼ und ◀▶ wählen Sie die Sendung, über die Sie sich informieren wollen. Durch Drücken der Taste OK erhalten Sie ausführliche Informationen zu dieser Sendung. Mit den Tasten ▲ ▼ können Sie weiterblättern, falls der Textumfang für die Darstellung in einem Menüfenster nicht ausreicht.

Mit EXIT werden die Einblendungen verlassen.

Einstellungen

Im Menü Einstellungen wird die Grundfunktionalität des Receivers festgelegt.

Lediglich die Zeitverschiebung (Winter-/Sommerzeit) muss evtl. korrigiert werden, damit die eingeblendete Uhrzeit und die Sendezeiten korrekt angezeigt werden.

HINWEIS:

Die verschiedenen Möglichkeiten der Bedienung werden in einer Einblendung am unteren Bildschirmrand erklärt.

Mit den Tasten ◀▶ können die Einstellungen verändert werden. Beim Verlassen des Menüs (Taste EXIT) werden Sie aufgefordert die vorgenommenen Änderungen zu speichern (Ja) oder die vorherigen Einstellungen beizubehalten (Nein). Die entsprechende Auswahl treffen Sie mit den Tasten ◀▶ und bestätigen dies mit der Taste OK.

Digitalreceiver mit einschalten.

Drücken Sie die Taste MENU.

Das Hauptmenü wird angezeigt:

Die erste Menüzeile Einstellungen ist markiert.

Hinweis:

Der Menüpunkt „Aufnahmespeicher“ wird nur dann eingeblendet, wenn an einer der USB-Buchsen des Receivers ein externer Aufnahmespeicher angeschlossen ist und diese USB-Buchse im Menü „Anschlüsse“ ausgewählt wurde.

Drücken Sie die Taste OK.

Es erscheint folgendes Menü:

Mit den Tasten ▲▼ treffen Sie eine Auswahl und bestätigen diese mit OK.

Hauptmenü

EinstellungenInstallationSenderlisteTimerInformationAufnahmespeicher

Einstellungen

Allgemein


Ton

Untertitel

Bildschirmgrafik

Kindersicherung

Netzwerk

Audio-Verstärker

Einstellungen – Allgemein

1) Zeitverschiebung

Nach dem ersten Einschalten sollten Sie die Abweichung der Ortszeit von der empfangenen GMT-Zeit einstellen. Die Einstellung erfolgt mit den Tasten ◀▶. Für Mitteleuropa gilt Winterzeit: +1.00 Std. und Sommerzeit: +2.00 Std. Diese Einstellung müssen Sie nach dem Sommerzeitwechsel jeweils aktualisieren.

2) Auswahl der Menüsprache

Mit den Tasten ◀▶ wählen Sie die gewünschte Menüsprache.

Allgemein
Zeitverschiebung	+2.00 Std.
Menüsprache	Deutsch
Startlautstärke	90%
HDMI Audio Bitstrom	Aus
Timer-Speicherung	Aus
Auto Standby	Ein
Low-Power-Standby	Ein

3) Startlautstärke

Mit den Tasten ◀▶ kann die Startlautstärke des Receivers eingestellt werden.

4) HDMI Audio Bitstrom

Mit den Tasten ◀▶ kann der HDMI Audio Bitstrom ein- und ausgeschaltet werden. Diese Funktion kann eingeschaltet werden, wenn an der HDMI-Buchse des Receivers ein Fernsehgerät mit integriertem AC3-Decoder angeschlossen ist. In diesem Fall muss im Menü „Einstellungen-Ton“ der Menüpunkt „Tonkanal Digital“ auf „komprimiert“ geschaltet werden.

5) Timer-Speicherung

„Ein“ – programmierte Timer bleiben auch bei Stromausfall erhalten.

„Aus“ – programmierte Timer werden bei Stromausfall gelöscht.

Mit den Tasten ◀▶ kann die Timer-Speicherung ein-/ausgeschaltet werden.

6) Auto-Standby

Mit den Tasten ◀▶ kann die „Auto-Standby“-Funktion ein- und ausgeschaltet werden. Ist „Auto-Standby“ aktiviert (EIN), dann schaltet der Receiver nach 3 Stunden Laufzeit in den Standby-Betrieb. Voraussetzung: Es dürfen keine Tasten auf der Fernbedienung oder am Gerät betätigt werden.

7) Low-Power-Standby

Mit den Tasten ◀▶ kann die Low-Power-Standby-Funktion ein- und ausgeschaltet werden. (Funktion ein: Standby-Leistungsaufnahme unter 1 Watt)

Einstellungen – Bild

1) Videosignal (Analog)

Ohne Funktion.

2) Videosignal (Digital)

Zur Anpassung an Ihr Fernsehgerät kann mit den Tasten ◀▶ das Videosignal der HDMI-Buchse gewählt werden (YCbCr oder RGB). Für bestimmte Video-Beamer empfiehlt sich die Einstellung RGB.

3) Bildformat (Scart)

Ohne Funktion.

Videosignal – Analog	RGB
Videosignal – Digital	YCbCr
Bildformat	16:9
Bildanpassung	Letterbox
Videosystem	AUTO
Bildskalierung
>Eingang 720x576	>Ausgang 1280x720
>Eingang 1280x720	>Ausgang 1280x720
>Eingang 1920x1080	>Ausgang 1280x720

4) Bildanpassung

Hier wählen Sie mit den Tasten ◀▶ die Art der Bildschirmdarstellung, abhängig von der Einstellung des Bildformats:

Bildformat 16:9: Letterbox oder Pillarbox.

Bildformat 4:3: Letterbox oder Vollbild.

5) Videosystem

Hier wählen Sie mit den Tasten ◀▶ das Videosystem (Automatisch, PAL oder NTSC) Ihres Fernsehgerätes aus.

6) Bildskalierung

Hier wählen Sie die Bildauflösung aus, die an Ihren Fernseher ausgegeben werden soll.

a.) Fernsehgerät an Video Out-Buchse angeschlossen:

Wenn Sie ausschließlich über die Video Out-Verbindung fernsehen, erhalten Sie die optimale Bildqualität, wenn Sie im Unterpunkt „Bildskalierung“ alle drei „Ausgänge“ auf 720x576 stellen:

Videosignal – Analog	RGB
Videosignal – Digital	YCbCr
Bildformat	4:3
Bildanpassung	Letterbox
Videosystem	AUTO
Bildskalierung
>Eingang 720x576	>Ausgang 720x576
>Eingang 1280x720	>Ausgang 720x576
>Eingang 1920x1080	>Ausgang 720x576

b.) Fernsehgerät an HDMI-Buchse angeschlossen:

Wenn Sie über die HDMI-Verbindung fernsehen, können Sie diese Werte so anpassen, dass Ihr Fernseher das schönste Bild zeigt.

Beachten Sie jedoch, dass dabei entscheidend ist, welches Eingangssignal gerade anliegt. Erläuterung:

Empfangen Sie einen HD-Sender (High Definition, z.B. AstraHD+, ORF1HD,...), so kann das Fernsehbild vom Sender in den Auflösungen 720x576, 1280x720 oder 1920x1080 abgestrahlt werden. ORF1HD verwendet derzeit 1280x720, AnixeHD überträgt in 1920x1080. SD-Sender (Standard Definition Sender, z.B. derzeit ARD, ZDF, ORF2, etc.) dagegen verwenden ausschließlich die Auflösung 720x576.

Wenn Sie schnelle Umschaltzeiten beim Kanalwechsel bevorzugen, müssen Sie die Einstellungen unter „Bildskalierung“ so wählen, dass bei „Ausgang“ jeweils der gleiche Wert steht, z.B.

Videosignal – Analog	RGB
Videosignal – Digital	YCbCr
Bildformat	16:9
Bildanpassung	Letterbox
Videosystem	AUTO
Bildskalierung
>Eingang 720x576	>Ausgang 1920x1080
>Eingang 1280x720	>Ausgang 1920x1080
>Eingang 1920x1080	>Ausgang 1920x1080

Videosignal – Analog	RGB
Videosignal – Digital	YCbCr
Bildformat	16:9
Bildanpassung	Letterbox
Videosystem	AUTO
Bildskalierung
>Eingang 720x576	>Ausgang 1280x720
>Eingang 1280x720	>Ausgang 1280x720
>Eingang 1920x1080	>Ausgang 1280x720

Wenn Sie dagegen größeren Wert auf die bestmögliche Bildqualität legen, müssen Sie die Einstellungen unter „Bildskalierung“ wie folgt wählen:

Videosignal – Analog	RGB
Videosignal – Digital	YCbCr
Bildformat	16:9
Bildanpassung	Letterbox
Videosystem	AUTO
Bildskalierung
>Eingang 720x576	>Ausgang 720x576
>Eingang 1280x720	>Ausgang 1280x720
>Eingang 1920x1080	>Ausgang 1920x1080

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Einstellungen – Ton

Ton
SoundeinstellungTonkanal TVTonkanal Digital	Stereo deutschunkomprimiert PCM)

1) Soundeinstellung

Mit den Tasten ◀▶ können Sie zwischen Stereo, Mono links bzw. Mono rechts wählen.

2) Tonkanal TV

Mit den Tasten ◀▶ können Sie für den aktuellen Programmplatz den Tonkanal wählen, falls das gesendete Programm mehrere Optionen (Sprachen) ausstrahlt.

3) Tonkanal Digital

Mit den Tasten ◀▶ können Sie für den aktuellen Programmplatz den Tonkanal am digitalen Ausgang (SPDIF) des Receivers wählen.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Einstellungen – Untertitel

Untertitel
UntertitelUntertitelsprache	Aus-

1) Untertitel

Mit den Tasten ◀▶ können Sie die Anzeige von Untertiteln ein- bzw. ausschalten.

2) Untertitelsprache

Mit den Tasten ◀▶ können Sie die Sprache auswählen, die als Untertitel angezeigt werden soll. Wenn keine Untertitel gesendet werden, wird ein „-“ Zeichen angezeigt.

Es wird standardmäßig der Untertitel ausgewählt, der mit der Menüsprache übereinstimmt. Ist kein Untertitel in der betreffenden Sprache vorhanden wird der erste gefundene gestartet. Im Menü UNTERTITEL kann die Sprache bei Bedarf geändert werden, wobei diese Einstellung nur temporär ist und beim nächsten Programmwechsel verloren geht.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Einstellungen – Bildschirmgrafik (Option)

Bewegen Sie den Cursor im Menü Einstellungen mit den Tasten ▲▼ auf die Zeile Bildschirmgrafik und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Bildschirmgrafik
Einblenddauer Design Farbe	5 s Version 1 blau

1) Einblenddauer:

Mit den Tasten ◀▶ kann die Einblenddauer der Programminformationen beim Umschalten verändert werden (1-10 Sekunden).

2) Design:

Mit den Tasten ◀▶ kann das Design der Bildschirmgrafik gewählt werden.

3) Farbe:

Mit den Tasten ◀▶ kann die Farbe der Bildschirmgrafik gewählt werden.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Einstellungen – Kindersicherung

Ihr Gerät ist mit einer Kindersicherung ausgestattet. Dadurch kann der Receiver vor unbefugter Benutzung gesichert werden. Bei aktivierter Kindersicherung kann der Receiver nur noch durch die Eingabe eines vierstelligen PIN-Codes eingeschaltet werden.

Bewegen Sie den Cursor im Menü Einstellungen mit den Tasten ▲▼ auf die Zeile Kindersicherung und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Kindersicherung

GerätesperrePIN ändern

Kindersicherung - Gerätesperre

Um die Gerätesperre zu aktivieren bzw. zu deaktivieren, bewegen Sie den Cursor auf die Zeile Gerätesperre und drücken OK. Es erscheint folgendes Menü:

Gerätesperre

Gerät sperren Nein

Mit den Tasten ◀▶ wählen Sie zwischen folgenden Funktionen aus:

• Gerät sperren Nein: Alle Funktionen freigegeben.
• Gerät sperren Ja: Gerät läßt sich nur nach Eingabe des PIN-Codes einschalten und die Menüs lassen sich erst nach Eingabe des PIN-Codes aktivieren.
• Gerät sperren Hotelmode: Die Menüs lassen sich erst nach Eingabe des PIN-Codes aktivieren.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Kindersicherung – PIN ändern

Um den PIN-Code zu ändern bewegen Sie den Cursor auf die Zeile PIN ändern und drücken OK.

Es erscheint folgendes Menü:

PIN ändern
Neue PINPIN bestätigen	* * * * * * * * *

Der PIN-Code ist ab Werk auf 0000 eingestellt. Mit dem Code 9976 kann der Receiver immer eingeschaltet werden, unabhängig vom eingestellten PIN-Code.

Bewegen Sie den Cursor mit ▲▼ auf die Zeile Neue PIN und drücken Sie die Taste OK. Geben Sie mit den Tasten 0-9 einen 4-stelligen PIN-Code ein. Drücken Sie dann OK. Bewegen Sie den Cursor mit ▼ auf die Zeile PIN bestätigen und drücken Sie die Taste OK. Geben Sie jetzt zur Bestätigung den von Ihnen gewählten PIN-Code nochmals ein. Drücken Sie danach OK.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

ACHTUNG:

Sie dürfen den PIN-Code keinesfalls vergessen. Ist dieses doch einmal der Fall, wenden Sie sich bitte an Ihren Fachhändler!

Einstellungen – Netzwerk (Option)

Voraussetzung hierfür ist, dass die LAN-Buchse des Receivers über ein „1:1-LAN-Kabel“ mit einem funktionierenden Breitband-internetanschluss (z. B. DLS-Router) verbunden ist. Stellen Sie nach dem Anschluss des LAN-Kabels sicher, dass dieses an beiden Enden korrekt in den Buchsen sitzt und die grüne LED der LAN-Buchse des Receivers leuchtet (sobald auf der Netzwerkleitung Datenverkehr stattfindet, muss auch die gelbe LED leuchten).

Bewegen Sie den Cursor im Menü Einstellungen mit den Tasten ▲▼ auf die Zeile Netzwerk und drücken Sie die Taste OK.

Es erscheint folgendes Menü:

Netzwerk

DHCPIPAdresseSubMaskeGatewayDNS-Server

Aus

255.255.255.255.

255.255.255.255.

255.255.255.255.

255.255.255.255.

DHCP Einstellung

MAC 000DF2000889

Der Receiver verfügt über einen DHCP-Client. Das bedeutet, dass die komplizierte und fehleranfällige feste Vergabe der IP-Adresse entfällt, wenn Ihr Router über einen DHCP-Server verfügt. Dadurch werden die IP-Adressen automatisch von Ihrem Router vergeben.

Bitte beachten Sie, dass diese Funktiondie Einschaltzeit des Receivers verlängert!

Die Option „DHCP“ im Menü „Netzwerk“ sollte nur dann aktiviert werden, wenn Folgendes sichergestellt ist:

1.) Der Receiver ist über ein LAN-Kabel korrekt in das Heimnetzwerk eingebunden.
2.) Der DHCP-Server läuft.

Ist dies nicht der Fall, wird beim Verlassen des Netzwerk-Menüs die Einblendung „Einstellungen werden gespeichert, bitte warten...“ erst nach einer Wartezeit von ca. 1 Minute ausgeblendet. Ferner dauert auch der Einschalt-Vorgang ca. 1 Minute länger, da der Receiver während dessen auf die Zuteilung seiner IP-Adresse wartet.

So schalten Sie die DHCP-Funktion ein:

Bewegen Sie den Cursor mit ▲▼ auf die Zeile DHCP. Mit den Tasten ◀▶ schalten Sie die DHCP-Funktion ein.

Drücken Sie EXIT. Wählen Sie mit den Tasten ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein).

Bestätigen Sie Ihre Auswahl mit der Taste OK.

Beim Speichern wird automatisch versucht, eine IP-Adresse zu erhalten, genauso wie bei jedem Boot-Vorgang.

Achtung:

Wenn kein DHCP-Server gefunden wird, oder kein Netzwerkkabel gesteckt ist, kann der Boot-Vorgang sehr lange dauern (etwa 1 Minute länger). In dieser Zeit erscheint kein Bild!

Manuelle Einstellung der IP-Adresse

Im Menü „Netzwerk“ werden die netzwerkspezifischen Einstellungen getroffen. Die IP-Adresse ist die eindeutige Adresse des Receivers im Netzwerk. Hat Ihr Router z.B. die IP-Adresse: 192.168.0.1, und Ihr Rechner z.B. 192.168.0.2, können Sie dem Receiver die Adresse: 192.168.0.3 zuweisen. Die SubMaske muss bei allen Geräten die Gleiche sein. Die DNS-Server-Adresse ist im Normalfall identisch mit der Gateway-Adresse.

Standardmäßig sollte dies die: 255.255.255.0 sein. Soll der Receiver auch aus dem Internet erreichbar sein, muss das Gateway eingetragen werden. Im Normalfall ist das die Adresse des Routers in Ihrem Netzwerk. Soll der Receiver nicht über das Internet erreichbar sein, muß die Gateway-Adresse 255.255.255.255 sein.

Hinweis:

Die Nummern müssen immer in 3-er Gruppen eingegeben werden, d.h. die 192.168.0.3 schreiben Sie 192.168.000.003.

Nun sollte der Receiver über das Netzwerk erreichbar sein. Um dies zu überprüfen können Sie ihn „anpingen“, oder im Browser Ihrer Wahl seine Erreichbarkeit überprüfen.

Um ihn „anzupingen“ geben Sie bitte in der Eingabeaufforderung „ping IP-ADRESSE“ ein. Hat der Receiver z.B. die Adresse 192.168.0.3 geben Sie „ping 192.168.0.3“ ein. Daraufhin sollten Sie Antworten von ihrem Receiver erhalten.

Um die Erreichbarkeit über das Webinterface zu prüfen, geben Sie in Ihrem Browser die IP-Adresse des Receivers, gefolgt von „:8080“ ein. Hat Ihr Receiver z. B. die Adresse 192.168.0.3, lautet die Adresse für das Webinterface: http://192.168.0.3:8080. Daraufhin sollten Sie das Webinterface des Receivers sehen.

Sollte Ihr Receiver nicht erreichbar sein, überprüfen Sie bitte alle Verbindungen und die IP-Adressen.

Webinterface:

Um ein MPEG codiertes Video vom PC an den Receiver zu streamen, benötigen Sie auf Ihrem PC einen geeigneten Media-Player, der den Datenstrom ausspielt. U.a. ist hierfür ein bekanntest Freeware Tool der „VLC Media Player“ geeignet. Anhand dieses Beispieles soll im Folgenden die prinzipielle Vorgehensweise erläutert werden:

Wählen Sie im VLC-Player (V1.1.5) den Menüeintrag „Medien“ -> „Streaming...“. Im folgenden Dialogfeld können Sie dann den Film bestimmen, den Sie an den Receiver schicken wollen. Daraufhin klicken Sie auf „Stream“, dann „Nächstes“. Bei „Ziel“ wählen Sie UDP aus. Bei „Adresse“ geben Sie die IP-Adresse des Receivers ein. „Transkodierung“ muss deaktiviert werden. Mit einem Klick auf "Stream" wird der Film zum Receiver übertragen.

Um den Receiver in Empfangsbereitschaft zu schalten, klicken Sie bitte in dessen Webinterface im Feld „PC -> Receiver“ auf „Start Stream“. Das am PC übertragene Videosignal sollte nun am Fernseher erscheinen.

Zum PC streamen :

Um den Transportstrom des aktuellen Kanals vom Receiver auf den PC zu streamen, klicken Sie bitte im Webinterface im Feld „Receiver -> PC“ auf „Start Stream“. Sofern ein Plugin für den VLC-Player installiert wurde, wird nun im Webinterface der aktuelle Kanal wiedergegeben. Um den Stream im VLC-Player darzustellen, müssen Sie dort im Menü „Medien“ den Unterpunkt „Netzwerkstream öffnen...“ auswählen. Die Adresse geben Sie bitte wie folgt ein: udp://@PC-IP:1234 ein. Wenn Ihr Rechner die IP 192.168.0.2 hat, geben Sie bitte folgende Adresse ein: udp://@192.168.0.2:1234 ein. Um den Stream zu stoppen, klicken Sie im Webinterface im Feld „Receiver -> PC“ auf „Stop Stream“.

Adressen:

Stream ansehen: udp://@PC-IP:1234

Einschränkungen:

• Der Receiver sendet nur einen Stream an nur eine IP-Adresse. Fordert ein zweiter PC einen Stream an, wird der Stream auf dem ersten PC abgebrochen.
• Während einer Aufnahme steht die Streaming-Funktion nicht zur Verfügung.
• Beachten Sie bei Fernzugriffen aus dem Internet auch die Anleitung Ihres Routers

Hinweise / Urheberrecht:

• Beachten Sie bei der Nutzung der Streaming-Funktionalität das jeweils geltende Urheberrecht Ihres Landes!
• Beachten Sie bei der Benutzung des „VLC media players“ dessen Lizenzbestimmungen.

Für mittelbare oder unmittelbare Schäden jedweder Art oder entgangenen Gewinn, verursacht durch die Benutzung der Netzwerkfunktionalität des Receivers, wird keinerlei Haftung oder Gewährleistung übernommen. Die Benutzung erfolgt auf eigene Verantwortung und auf eigenes Risiko. Bei Unklarheiten oder Fragen ist stets der Fachmann zu konsultieren.

Einstellungen – Audio-Verstärker

Im Menü Audio-Verstärker können Sie die Einstellungen für den integrierten Verstärker vornehmen.

Bewegen Sie den Cursor im Menü Einstellungen mit den Tasten ▲ ▼ auf die Zeile Audio-Verstärker und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Audio-Verstärker

Ein- und Ausgänge Equalizereinstellung

Ein- und Ausgänge

1.) Anschlüsse

Wählen Sie mit den Tasten ◀▶ den gewünschten Anschluss aus.

Anschlüsse>Anzeige Senderna...>Standard-Equalizer>Standard-Eingang	SATEinFILMJa
Lautsprecher	Ein

SAT Audio-Signal des eingebauten Receivers

USB (Rückseite) USB Anschluss an der Rückseite des Receivers

USB (Frontseite) USB Anschluss an der Vorderseite des Receivers

IN 1,2 L/R analog Analoges Audio-Signal vom Anschluss IN 1 /LR analog. (z. B. Fernseher falls Bild und Ton nicht synchron sind)

IN 1, 2 coaxial Elektrisches digitales Audio-Signal. (z. B. DVD-Player)

IN 1,2 optical Optisches digitales Audio-Signal. (z. B. DVD-Player)

2.) Anzeige Sendername

Wählen Sie mit den Tasten ◀▶ ob der Sendername (Ja) oder der gewählte Anschluss (Nein) im Display angezeigt wird.

3.) Standard-Equalizer

Wählen Sie mit den Tasten ◀▶ welche Equalizereinstellung Sie dem jeweiligen Anschluss zuweisen wollen.

4.) Standard-Eingang

Wählen Sie mit den Tasten ◀▶ ob der gewählte Anschluss der Standard-Eingang sein soll. D. h. nachdem Einschalten des Receivers wird automatisch dieser Anschluss ausgewählt.

5.) Lautsprecher

Wählen Sie mit den Tasten ◀▶ ob die integrierten Lautsprecher des Receivers ein- oder ausgeschaltet sind.

Ein Lautsprecher sind aktiviert.

Ein für Radio Lautsprecher sind nur im Radiobetrieb aktiviert.

Aus Lautsprecher sind deaktiviert.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Equalizereinstellung

Equalizereinstellu...
EQUALIZER>Bass>Treble>Loudness>Balance	FILM<<+-0>><<+-0>>+-0>><<+-0>>

1.) EQUALIZER Mit den Tasten ◀▶ können Sie hier voreingestellte Equalizer auswählen.
2.) Bass Mit den Tasten ◀▶ werden die Bässe für den gewählten Equalizer eingestellt.
3.) Treble Mit den Tasten ◀▶ werden die Höhen für den gewählten Equalizer eingestellt.
4.) Loudness Mit den Tasten ◀▶ wird die Loudnesseinstellung für den gewählten Equalizer eingestellt.
5.) Balance Mit den Tasten ◀▶ wird die Balance (linker/rechter Lautsprecher) für den gewählten Equalizer eingestellt.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Installation

Dieser Digital-Receiver wurde im Werk so voreingestellt, dass er an den meisten Satellitenanlagen und Empfangskonfigurationen – ohne Anpassen – sofort betriebsbereit ist. Änderungen im Menü Empfangskonfiguration wirken sich unmittelbar auf die Empfangseigenschaften des Receivers aus und sollten deshalb nur von Fachleuten vorgenommen werden!

Im Hauptmenü die Zeile Installation mit ▲▼ wählen und mit OK bestätigen. Es erscheint folgendes Menü:

Installation

EmpfangskonfigurationSendersucheWerkszustandSoftwareupdate

Mit den Tasten ▲▼ treffen Sie eine Auswahl und bestätigen diese mit OK.

Installation – Empfangskonfiguration

Benötigte Zeile mit ▲▼ wählen und mit oder 1-0 die gewünschte Einstellung vornehmen.

1) Antenne

Name des Satelliten.

2) Antennenspannung

Mit den Tasten ◀▶ kann die LNB-Versorgungsspannung ein- oder ausgeschaltet werden.

Empfangskonfigur...
Antenne	1 Astra 19.2
Antennenspannung	Ein
LOW Band	9.750
HIGH Band	10.600
DiSEqC-Schalter	A
Toneburst-Schalter	A

3) LOW Band

Oszillatorfrequenz für das LOW-Band.

Einstellbar mit den Tasten ◀▶ oder nachdem die Taste OK gedrückt wurde, direkt mit den Tasten 1-0.

4) HIGH Band

Oszillatorfrequenz für das HIGH-Band. Einstellbar mit den Tasten ◀▶ oder nachdem die Taste OK gedrückt wurde, direkt mit den Tasten 1-0.

5) DiSEqC-Schalter

Wird der Receiver an eine Satellitenanlage zum gleichzeitigen Empfang von mehreren Satelliten (Multifeedanlage) angeschlossen, dann weisen Sie dem jeweiligen LNB (Menüzeile 1) seinen Eingang mit den Tasten ◀▶ am DiSEqC-Schalter zu.

6) Toneburst-Schalter

Wird der Receiver an eine Satellitenanlage zum gleichzeitigen Empfang von mehreren Satelliten (Multifeedanlage) angeschlossen, dann weisen Sie dem jeweiligen LNB (Antenne) seinen Eingang mit den Tasten ◀▶ am Toneburst-Schalter zu.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Installation – Sendersuche

Dieser Digital-Receiver wurde bereits im Werk mit den meisten digitalen TV- und RADIO-Programmen verschiedener Satelliten vorprogrammiert.

Welche Satellitenprogramme schon vorprogrammiert sind, lesen Sie, wenn Sie die Senderliste im TV- oder RADIO-Betrieb mit der Taste LIST aufrufen.

Es werden immer wieder neue Satellitenprogramme ausgestrahlt oder Satellitenparameter werden geändert. Deshalb empfehlen wir Ihnen, von Zeit zu Zeit eine Sendersuche durchzuführen.

Bewegen Sie den Cursor im Menü Installation mit den Tasten ▲ ▼ auf die Zeile Sendersuche und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Sendersuche
Antenne	Astra 19.2
Suchmodus	Manuell
Verschlüsselt	Nein
Frequenz	12.188GHz
Polarisation	Horizontal
Symbolrate	27.500MS

Starte Sendersuche

Sendersuche

1. Bewegen Sie den Cursor mit den Tasten ▲▼ auf die Zeile Antenne und stellen Sie mit den Tasten ◀▶ den gewünschten Satelliten ein.
2. Zeile Suchmodus mit ▲▼ wählen und mit den Tasten ◀▶ den gewünschten Suchmodus auswählen.

Manuell: In diesem Modus wird nur ein Transponder durchsucht. Dazu müssen die Frequenz, die Polarisation und die Symbolrate des Transponders eingegeben werden.

Netzwerk: In diesem Modus wird das verfügbare Netzwerk durchsucht.

Automatisch: In diesem Modus werden die Transponder der in der Senderliste gespeicherten Programme nach neuen Sendern durchsucht.

1. In der Zeile Verschlüsselt wählen Sie mit den Tasten ◀▶ ob bei der Sendersuche auch verschlüsselte Sender mit gesucht werden sollen.

Nein = verschlüsselte Sender werden ignoriert.

Ja = verschlüsselte Sender werden ebenfalls in die Liste aufgenommen.

Die nachfolgenden Einstellungen werden nur im Suchmodus Transponder vorgenommen.

1. Bewegen Sie den Cursor mit den Tasten ▲▼ auf die Zeile Frequenz, drücken Sie die Taste OK und geben Sie mit den Tasten 1-0 die 5-stellige Frequenz des Kanals ein und bestätigen Sie die Eingabe mit OK.

2. Bewegen Sie den Cursor mit den Tasten ▲▼ auf die Zeile Polarisation und stellen Sie mit den Tasten ◀▶ die Polarisation (Vertical oder Horizontal) ein.

3. Bewegen Sie den Cursor mit den Tasten ▲▼ auf die Zeile Symbolrate, drücken Sie die Taste OK und geben Sie mit den Tasten 1-0 die Symbolrate ein und bestätigen Sie die Eingabe mit OK.

Bewegen Sie den Cursor mit den Tasten ▲▼ auf die Zeile Starte Sendersuche und starten Sie den Sendersuchlauf durch Drücken der Taste OK.

Nun werden zwei Fenster angezeigt in denen die neu gefundenen TV- und Radioprogramme aufgelistet werden.

Im Fenster „Status:“ wird angezeigt, wie weit der Suchlauf fortgeschritten ist.

- Anzeige: Suche läuft... => Suchlauf ist aktiv

- Anzeige: Beendet => Suchlauf ist beendet.

Beim Verlassen des Menüs (Taste EXIT) werden Sie aufgefordert die neuen Programme zu speichern (Ja) oder wieder zu löschen (Nein). Die entsprechende Auswahl treffen Sie mit den Tasten ◀▶ und bestätigen dies mit der Taste OK.

Die neu gefundenen Programme werden am Ende der Senderliste eingefügt.

Installation – Werkszustand

In diesem Menüpunkt wird der Receiver auf die Werksparameter zurückgesetzt. Anschließend erfolgt die Menüführung wie bei der Erstinstallation durch die drei Startmenüs.

Bewegen Sie den Cursor im Menü Installation mit den Tasten ▲▼ auf die Zeile Werkszustand und drücken Sie die Taste OK.

Es erscheint folgendes Menü:

Wählen Sie mit den Tasten ◀▶ Ja um den Werkszustand wieder herzustellen oder Nein um das Menü zu verlassen und bestätigen Sie dies mit der Taste OK.

Installation – Softwareupdate

Diese Funktion ermöglicht es Ihnen, die Betriebssoftware des Receivers sowie die Menü-Texte und die Programmliste über den Satelliten Astra 19.2° Ost zu aktualisieren.

Voraussetzung ist jedoch, dass Ihre Satellitenanlage für den Empfang dieses Satelliten installiert ist. Ihre aktuelle Senderliste wird beim Softwareupdate nicht verändert

ACHTUNG:

Bei einem Software-Update wird die aktuelle Betriebssoftware Ihres Receivers gelöscht und eine neue Version der Software installiert.

Bei einem Update der Senderliste wird die Werkssenderliste durch die neue Senderliste ersetzt.

Bei einem Update der OSD-Texte werden die aktuell abgespeicherten Menütexte gelöscht und aktualisiert.

Der Updatevorgang ist in folgende Teilschritte untergliedert:

1. Update-Menü öffnen:

Wählen Sie im Installationsmenü mit den Tasten ▼▲ die Zeile Softwaredownload aus und bestätigen Sie mit OK.

Update
Software	Neue Software verfügbar	√
Senderliste	-	x
OSD-Texte	-	x
Information	keine

Starte Download Neue Software verfügbar

Für die Steuerung des Updatevorganges wird das Menü Download geöffnet und dabei automatisch die Suche nach dem Download-Kanal des Receivers gestartet. Warten Sie bis diese Suche abgeschlossen ist, dies kann einige Minuten dauern. Anschließend überprüft der Receiver selbständig, ob in dem gefundenen Datenstrom neuere Daten verfügbar sind als die aktuell auf dem Gerät programmierten. Das Ergebnis wird im Menü Download hinter den zugehörigen Elementen dargestellt.

Sind keine neuen Daten verfügbar, dann wird „-“ eingeblendet. Das Menü wird mit EXIT verlassen.

2. Auswahl der verfügbaren Daten:

Je nach Verfügbarkeit der Download-Dateien (Neue Software verfügbar) können Sie mit ▼▲ zwischen folgenden Daten wählen:

a.) Software: Betriebssoftware des Digitalreceivers
b.) Senderliste: Programmliste des Digitalreceivers
c.) OSD-Texte: Alle auf dem Bildschirm dargestellten Menütexte des Digitalreceivers
d.) Information: Informationen über die zum Download bereitstehenden Dateien,
z.B. Versionsnummer, Neuerungen, Beachtenswertes etc.

Bei a.) bis c.) wählen Sie mit OK aus, ob Sie die entsprechenden Daten aktualisieren wollen (√) oder nicht (✗). Es ist möglich, dass bei der Auswahl automatisch ein weiterer Punkt aktiv wird, weil das Update die zusätzlichen Daten benötigt.

In der Zeile Information wählen Sie aus (◄/ ►), zu welchen der verfügbaren Datenblöcken, Sie nähere Informationen empfangen möchten:

Alle: Zu allen verfügbaren Datenblöcken

Keine: Zu keiner der verfügbaren Datenblöcke

Software: Zur Software.

OSD-Texte: Zu den Menü-Texten

Senderliste: Zur Programmliste.

HINWEIS:

Wenn Sie vor dem Update die Informationen dazu lesen möchten, lassen Sie die Punkte a.) bis c.) inaktiv (✗) und stellen bei d.) die gewünschten Information ein, danach starten Sie den Download der Information.

Nach dem die Informationen geladen wurden können Sie unter a.) bis c.) mit der gelben Taste die Information einblenden. Das Fenster wird mit EXIT wieder geschlossen.

3. Starten des Updatevorganges:

Der eigentliche Update-/Downloadvorgang wird schließlich wie folgt gestartet:

• Wählen Sie die gewünschten Daten unter a.), b.) oder c.) mit OK aus. (Anzeige √)
• Stellen Sie die Zeile Information mit ◀ oder ▶ auf Keine.
• Zeile Starte Download mit den Tasten ▼▲ auswählen und mit OK bestätigen.

Der Fortschritt des Downloads wird nach dem Empfang der ersten Daten im Statusfenster angezeigt. Da der Empfang der Daten blockweise erfolgt, können zwischen den einzelnen Empfangsblöcken mehrere Minuten vergehen. Sobald der erste unter 2. ausgewählte Datenblock zu 100% empfangen wurde, speichert der Receiver sofort die Daten ab. Der Speichervorgang ist am Blinken der Displayanzeige erkennbar. Warten Sie, bis alle Datenblöcke empfangen wurden. Am Ende des Update-Vorganges schaltet sich der Receiver in den StandBy-Modus.

ACHTUNG:

Solange der Speichervorgang noch nicht begonnen hat, kann der Download jederzeit mit EXIT abgebrochen werden. Sobald jedoch die ersten Daten abgespeichert werden, ist ein Abbruch nicht mehr möglich.

Eine Unterbrechung des Downloads (z.B. durch Ziehen des Netzsteckers) kann zu einer Beschädigung des Receivers führen!

HINWEIS:

Beinhaltete der Download eine neue Senderliste, muss der Receiver in den Werkszustand zurückgesetzt werden, um die Liste zu aktivieren.

Dieser Menüpunkt erscheint nur dann im Menü Installation - Empfangskonfiguration, wenn in der Erstinstallation im Abschnitt Satellitenempfang Sat Channel Router eingestellt wurde.

Um Ihrem Receiver eine neue Kanal ID (SatCr) und eine neue Teilnehmerfrequenz zu zuweisen, bewegen Sie den Cursor im Menü Installation mit den Tasten ▲▼ auf den Menüpunkt „Sat Channel Router“ und bestätigen Sie die Auswahl mit OK. Folgendes Menü wird angezeigt:

Sat Channel Router
SatCr	1
Frequenz	1.400 GHz

Speichern

Im ersten Menüpunkt weisen Sie dem Receiver mit den Tasten ◀▶ die Kanal ID zu. Dann bewegen Sie den Cursor mit den Tasten ▲▼ auf die Zeile Frequenz und drücken die Taste OK. Nun können Sie die Ihnen zugewiesene Teilnehmerfrequenz mit den Tasten 0-9 eingeben und mit OK bestätigen.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Senderliste

Sie können die Reihenfolge der vorprogrammierten Sender nach Ihren eigenen Wünschen gestalten bzw. nicht benötigte Programme löschen. Diese Funktionen können für TV- und Radioprogramme angewendet werden.

Bewegen Sie den Cursor im Hauptmenü mit den Tasten ▲ ▼ auf die Zeile Senderliste und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Senderliste

Gesamtliste bearbeiten Favoritenliste bearbeiten Alle Programme löschen Internet Radio

Senderliste – Gesamtliste bearbeiten

Ermöglicht das gezielte Löschen und Verschieben von Programmen in der Senderliste. Bewegen Sie den Cursor im Menü Senderliste mit den Tasten ▲ ▼ auf die Zeile Gesamtliste bearbeiten und drücken Sie die Taste OK.

a) Programme löschen

Zu löschendes Programm mit ▲▼ wählen und mit OK markieren, es können jetzt noch weitere Programme mit ▲▼ gewählt und mit OK markiert werden. Zum Löschen der markierten Programme die rote Taste drücken.

b) Programme sortieren

Zu verschiebendes Programm mit ▲▼ wählen und mit OK markieren, es können jetzt noch weitere Programme mit ▲▼ gewählt und mit OK markiert werden. Mit ▲▼ den Programmplatz wählen, vor dem die markierten Programme eingefügt werden sollen. Zum Verschieben der Programme die gelbe Taste drücken.

Senderliste – Favoritenliste bearbeiten

Sie können Ihre Lieblingsprogramme in einer Favoritenliste abspeichern. Bewegen Sie den Cursor im Menü Senderliste mit den Tasten ▲ ▼ auf die Zeile Favoritenliste bearbeiten und drücken Sie die Taste OK.

Nun werden zwei Tabellen angezeigt:

• Die Gesamtliste, in der alle gespeicherten Programme aufgeführt werden (max. 6000).
• Die Favoritenliste, in die ausgewählte Programme kopiert werden können (max. 6000).

Sie wählen in der Gesamtliste Ihre Lieblingsprogramme aus und kopieren diese in die Favoritenliste: Zu verschiebendes Programm mit ▲▼ wählen und mit OK markieren. Es können jetzt weitere Programme mit ▲▼ gewählt und mit OK markiert werden. Mit 📞 wird in die Favoritenliste gewechselt. Mit ▲▼ den Programmplatz wählen, vor dem die markierten Programme eingefügt werden sollen. OK drücken um die Programme in die Favoritenliste einzufügen. Mit 📞 können Sie wieder in die Gesamtliste wechseln.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Für Radioprogramme kann im Radiomodus eine eigene Favoritenliste erstellt werden.

Senderliste – Alle Programme löschen

Ermöglicht das Löschen aller Programme eines gespeicherten Satelliten aus der Senderliste. Bewegen Sie den Cursor im Menü Senderliste mit den Tasten ▲ ▼ auf die Zeile Alle Programme löschen und drücken Sie die Taste OK. Es erscheint folgendes Menü

Alle Programme löschen

Astra 19.2Hot BirdAstra 28.2Turksat 1CSirius 4Astra 23,5

Bewegen Sie den Cursor mit den Tasten ▲ ▼ auf den zu löschenden Satelliten und markieren Sie diesen mit OK.

Zum Löschen die rote Taste drücken.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Senderliste – Internet Radio

Mit diesem Receiver haben Sie die Möglichkeit Internet Radiokanäle zu empfangen.

Voraussetzung hierfür ist, dass der Receiver mit einem funktionierenden Breitband-Internetanschluss verbunden ist (Siehe Abschnitt „Einstellungen – Netzwerk).

- Bewegen Sie den Cursor im Hauptmenü mit den Tasten ▲ ▼ auf die Zeile Senderliste und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Senderliste

Gesamtliste bearbeiten Favoritenliste bearbeiten Alle Programme löschen Internet Radio

- Bewegen Sie den Cursor im Menü Senderliste mit den Tasten ▲ ▼ auf die Zeile Internet Radio und drücken Sie die Taste OK. Nun wird eine Programmliste mit verschiedenen Genres von Internet Radio Kanälen angezeigt.

Internet Radio
1	Alternative
2	Children
3	Classical Music
4	Country/Jazz
5	Dance/Electronic
6	Folk/WorldMusic
7	Information/Culture
8	Mainstream
9	Metal/Rock
10	Religious

• Bewegen Sie den Cursor im Menü Internet Radio mit den Tasten ▲ ▼ auf die Zeile mit dem gewünschten Genre und drücken Sie die Taste OK. Eine Programmliste mit entsprechenden Internet Radio Kanälen wird angezeigt.
• Bewegen Sie den Cursor mit den Tasten ▲ ▼ auf den gewünschten Internet Radio Kanal drücken Sie die Taste OK. Der gewählte Radio Kanal wird aktiviert. Im rechten Menü-Fenster werden Senderinformationen eingeblendet.
• Soll dieser Radio Kanal in die Radio-Senderliste permanent übernommen werden, dann drücken Sie die Taste LIST. Wählen Sie mit den Tasten ◀▶ ob Sie den Sender speichern wollen (Ja oder Nein)
• Bestätigen Sie Ihre Auswahl mit der Taste OK. Bis zu 500 Internet Radiokanäle können in der Senderliste abgespeichert werden.
• Drücken Sie EXIT um die Menüs zu verlassen.

Hinweis: Internet Radiokanäle können nicht aufgezeichnet werden. Diese Funktion wird nur bei Radioprogrammen über Satellit unterstützt.

Timer

Sie können Ihren Digital-Receiver zu einer vorher gewählten Zeit ausschalten lassen oder eine Aufnahme für einen angeschlossenen Videorecorder programmieren.

Es stehen insgesamt 30 Aufnahmetimer zur Verfügung.

HINWEIS:

Die „Zeitverschiebung“ (Winter-/Sommerzeit) des Receivers muss im Menü Allgemein“ korrekt eingestellt sein, sowie Ihr Videorecorder entsprechend programmiert werden.

Bewegen Sie den Cursor im Hauptmenü mit den Tasten ▲ ▼ auf die Zeile Timer und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Timer

Aufnahme-TimerSleep-Timer

Timer – Aufnahme-Timer

Bewegen Sie den Cursor im Timer mit den Tasten ▲ ▼ auf die Zeile Aufnahme-Timer und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Aufnahme-Timer	20:07
Timer-Platz (1...30)	1 (inaktiv)
Startzeit	00:00 Uhr
Stoppzeit	00:00 Uhr
Aufnahmedatum	01.07.09
Programm	1 Das Erste keine
Wiederholung
Aufnehmen auf	USB (Rückseite)

Hinweis:

Der Menüpunkt „Aufnehmen auf“ wird nur dann eingeblendet, wenn an einer der USB-Buchsen des Receivers ein externer Aufnahmespeicher angeschlossen ist und diese USB-Buchse im Menü „Anschlüsse“ ausgewählt wurde.

Timer aktivieren

Aufnahme-Timer programmieren:

1. Zeile Timer-Platz (1...30) mit ▲▼ wählen.
2. Mit ◀▶ den Timer-Platz wählen.
3. Zeilen Startzeit, Stoppzeit oder Aufnahmedatum mit ▲▼ wählen und mit OK bestätigen.
4. Mit 0-9 die gewünschte Zeit bzw. das Datum eingeben.
5. Eingaben bestätigen, dazu OK drücken.
6. Zeile Programm mit ▲▼ wählen und mit OK bestätigen.
7. Programm mit ▲▼ und ◀▶ aus der Programmliste wählen und mit OK bestätigen.
8. Zeile Wiederholung mit ▲▼ wählen und mit ◀▶ gewünschte Funktion einstellen.
9. Zeile Aufnehmen auf mit ▲▼ wählen und mit ◀▶ gewünschten Aufnahmespeicher wählen.
10. Zeile Timer aktivieren wählen und mit ◀▶ aktiveren.
11. Einstellung beenden, dazu EXIT drücken.
12. Drücken Sie die Taste EXIT, um die Menüs auszublenden.

Der Digital-Receiver schaltet sich zur voreingestellten Zeit ein. Im Display wird dann „rEC.“ angezeigt. Ist ein Timer aktiviert, dann lässt sich der Receiver nicht mehr bedienen.

Wird eine der Tasten ▲▼ oder ◀▶ gedrückt, dann erscheint folgende Bildschirmanzeige:

Speichern? Ja Nein

Wählen Sie „Ja“ um die Aufnahme abzubrechen oder „Nein“ um mit der Aufnahme fortzufahren.

Timer-Programmierung aus dem EPG:

Bei dieser Timer-Programmierung werden alle nötigen Daten (Start-/Stoppzeit und Datum) direkt aus der Programmvorschau übernommen und müssen nicht einzeln eingeben werden.

Durch Drücken der Taste EPG wird die Programmvorschau des aktivierten Programms aufgerufen. Hier sehen Sie alle Sendungen mit den Sendezeiten. Die aktuelle Sendung ist markiert.

Mit ▲ ▼ und ◀▶ wählen Sie die Sendung, die Sie aufnehmen wollen.

Durch Drücken der Taste Aufnahme werden alle Daten in den Aufnahme-Timer übernommen.

(Sollten Sie die Aufnahmezeit manuell verlängern wollen, dann können Sie mit der Taste ◀ die Startzeit vorverlegen und mit der Taste ▶ die Stoppzeit nach hinten verlegen.)

Durch Drücken der Taste OK wird der Timer aktiviert.

Mit EXIT werden die Einblendungen verlassen.

Timer – Sleep-Timer

Bewegen Sie den Cursor im Menü Timer mit den Tasten ▲ ▼ auf die Zeile Sleep-Timer und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Sleep-Timer	20:07
Ausschalten um	21:00 Uhr

Timer aktivieren

Ausschaltzeit eingeben:

1. Zeile Ausschalten um mit OK bestätigen.
2. Mit 0-9 die gewünschte Ausschaltzeit eingeben und OK bestätigen.
3. Zeile Timer aktivieren mit ▲▼ wählen.
4. Mit ◀▶ Ausschalttimer aktivieren (Ein) oder deaktivieren (Aus).
5. Einstellung beenden, dazu EXIT drücken.

Mit der Taste EXIT die Menüs ausblenden. Der Digital-Receiver schaltet sich zur voreingestellten Zeit aus (Standby).

Information

Bewegen Sie den Cursor im Hauptmenü mit den Tasten ▲ ▼ auf die Zeile Information und drücken Sie die Taste OK. Es werden nun die Empfangseigenschaften des aktiven Programms angezeigt.

Im oberen Abschnitt des Menüs werden die Programmparameter und das aktivierte Programm dargestellt.

Im unteren Abschnitt des Menüs werden die Signaleigenschaften dargestellt.

- Level: Je weiter der Balken nach rechts ausschlägt, desto besser ist das empfangene Signal.

- Qualität (C/N): Je weiter der Balken nach rechts ausschlägt und je höher der dB-Wert ist, desto besser ist die Signal-Qualität.

HINWEIS:

Die Signalstärke hängt nicht nur von der Einstellung ihrer Empfangsanlage, sondern auch von dem gerade aktivierten Kanal ab. Beachten Sie dies, wenn Sie anhand der Signalstärkeanzeige die Ausrichtung Ihrer Antenne kontrollieren.

Mit ◀▶ werden zwei weitere Fenster mit Programminformationen (Bildauflösung etc.) sowie Software- und Hardwareinformationen nacheinander eingeblendet. Mit den Tasten ▲▼ kann das Programm gewechselt werden.

Das Menü wird mit EXIT verlassen.

Videotext

Schalten Sie das Programm ein, von dem Sie Videotext empfangen möchten. Drücken Sie dann die Taste TEXT, um den Videotext einzuschalten. Als Startseite wird die Seite 100. dargestellt.

Geben Sie mit den Tasten 0-9 die dreistellige Seitennummer ein, die Sie sehen möchten. Ihre Eingabe wird in der linken oberen Bildschirmecke angezeigt. Nachdem die Seitennummer vollständig eingegeben wurde, sucht das Gerät die gewünschte Seite. Da Videotextseiten nacheinander gesendet werden, kann es einige Sekunden dauern, bis die Seite gefunden wurde.

Mit den Tasten ▲▼ können Sie vor- oder zurückblättern.

Durch erneutes Drücken der Taste TEXT schalten Sie in den Mixbetrieb. Dabei wird der Hintergrund der Videotextseite transparent dargestellt und Sie können das laufende Programm und den Videotext gleichzeitig sehen. Mit der Taste TEXT schalten Sie wieder zurück auf Normalbetrieb.

Um den Videotext zu verlassen, drücken Sie EXIT.

Anschluß des Receivers an einen PC

Die Schnittstelle „IR/DATA“ bietet die Möglichkeit zum Anschluss an einen PC. Dazu benötigen Sie einen PC und die entsprechenden Kabel. Auf der PC-Seite hat das Kabel eine 9- oder 25polige SUB-D-Buchse, je nachdem, welchen seriellen Anschluss Ihr PC besitzt. Auf der Receiverseite ist ein 6poliger RJ11-Stecker erforderlich.

Über diese Verbindung können Sie nun z. B. Software-Updates oder Senderlistenuploads bzw. –downloads durchführen. Die Vorgehensweise hierfür entnehmen Sie der Beschreibung die Sie im Zusammenhang mit dem ebenfalls benötigten Programm von der Homepage des Herstellers oder Ihres Lieferanten beziehen können.

Wichtige Hinweise:

• Das Gerät ist an der Frontblende und an der Rückseite mit je einer USB-Buchse ausgestattet.
  Es kann immer nur eine der beiden USB-Buchsen verwendet werden. (Die aktive USB-Buchse ist im Menü „Anschlüsse“ mit einem Stern * gekennzeichnet.) Die entsprechende Auswahl treffen Sie indem Sie die Taste MODE drücken, dann mit den Tasten ▲▼ die entsprechende USB-Buchse auswählen und mit OK auf der Fernbedienung bzw. mit EQ vorne am Gerät bestätigen.
• Für Datenverlust bei Benutzung der USB-Schnittstelle des Receivers wird keinerlei Haftung oder Gewährleistung übernommen. Verwenden Sie daher für die im Folgenden beschriebenen Funktionalitäten unbedingt einen leeren USB-Speicher, oder stellen Sie zumindest sicher, dass sich auf dem USB-Speicher keine Daten befinden, die Sie weiterhin benötigen.

Software-Update über USB-Schnittstelle

Voraussetzungen:

• USB-Speicher mit FAT32-Formatierung
• Neue Software mit Dateinamen „decoder.app“ auf diesen USB-Speicher kopieren

Vorgehensweise:

Schließen Sie den USB-Speicher mit der Datei „decoder.app“ (Receiversoftware) an der USB-Schnittstelle des Receivers an.

Drücken Sie die Taste ARCHIVE um das Dateiarchiv zu öffnen.

Bewegen Sie den Cursor mit den Tasten ▲▼ auf die Datei „DECODER APP“ und drücken Sie OK.

Nun wird die Software des Receivers aktualisiert und der Receiver neu gestartet.

Senderlistentransfer über USB-Schnittstelle

Voraussetzungen:

- USB-Speicher mit FAT32-Formatierung

Vorgehensweise:

Schließen Sie den externen USB-Speicher an der USB-Schnittstelle des Receivers an. Drücken Sie die Taste ARCHIVE um das Dateiarchiv zu öffnen.

Übertragen der Senderliste auf den USB-Speicher:

Drücken Sie die Taste LIST um die aktuelle Senderliste vom Receiver auf den USB-Speicher zu übertragen.

Diese wird als „ChannelList.lis“ abgespeichert.

Übertragen der Senderliste vom USB-Speicher auf den Receiver:

Bewegen Sie den Cursor mit den Tasten ▲▼ auf die Datei „ChannelList.lis“ und drücken Sie OK.

Nun wird die Senderliste des Receivers aktualisiert und der Receiver neu gestartet.

ACHTUNG:

Beachten Sie, dass Sie nur solche Senderlisten auf Ihren Receiver übertragen, die von Geräten des gleichen Types stammen. Ansonsten kann es unter Umständen zu Fehlfunktionen kommen.

Anschluß externer Aufnahmespeicher (Option)

Das Gerät ist an der Frontblende (USB front) und an der Rückseite (USB front) mit je einer USB-Buchse ausgestattet. Wird an diesen Buchsen ein externer Aufnahmespeicher angeschlossen, dann kann dieser im Menü „Aufnahmespeicher“ verwaltet werden.

Es kann immer nur eine der beiden USB-Buchsen verwendet werden. (Die aktive USB-Buchse ist im Menü „Anschlüsse“ mit einem Stern * gekennzeichnet.)

Die entsprechende Auswahl treffen Sie indem Sie die Taste MODE drücken, dann mit den Tasten ▲ ▼ die entsprechende USB-Buchse auswählen und mit OK auf der Fernbedienung bzw. mit EQ vorne am Gerät bestätigen.

Wichtiger Hinweis:

• Beachten Sie beim Anschluss von Geräten an die USB-Schnittstelle, dass diese nur für USB2.0-Speichermedien mit einer max. Stromaufnahme von 700mA und mit einer maximalen Speicherkapazität von 1 TB ausgelegt ist.
• Der Receiver muss immer in den Standby-Betrieb geschaltet werden, bevor ein Aufnahmespeicher an den USB-Buchsen an- oder abgesteckt wird.
• Der angeschlossene Aufnahmespeicher muss vor erstmaliger Benutzung formatiert werden (siehe Abschnitt Formatieren auf dieser Seite).

Im Hauptmenü die Zeile Aufnahmespeicher mit ▲▼ wählen und mit OK bestätigen. Es erscheint folgendes Menü:

Aufnahmespeicher

InformationFormatieren

Information

Bewegen Sie den Cursor mit den Tasten ▲ ▼ auf die Zeile Information und drücken Sie die Taste OK.

Im eingeblendeten Fenster sehen Sie Angaben zu dem angeschlossenen Aufnahmespeicher: Typ, Größe, freier Speicher, etc.

Formatieren

Ermöglicht das Formatieren des Aufnahmespeichers. Mit dem Formatiervorgang wird der Aufnahmespeicher vollständig gelöscht. Danach steht Ihnen wieder die volle Aufnahmekapazität zur Verfügung.

Aufnahmen: 4 von 999 Freier Speicher 69699MB

Formatieren? Ja Nein

Bewegen Sie den Cursor mit den Tasten ▲ ▼ auf die Zeile Formatieren und drücken Sie die Taste OK.

Wählen Sie mit ◀▶ ob Sie den Aufnahmespeicher formatieren möchten (ja) oder nicht (nein). Nach der Formatierung wird die Anzahl der Aufnahmen auf Null zurückgesetzt. Bei Freier Speicher wird die maximal verfügbare Aufnahmekapazität des Aufnahmespeichers angezeigt. Das Fenster wird mit EXIT verlassen.

ACHTUNG:

Wenn Sie den Aufnahmespeicher formatieren, gehen alle Aufnahmen unwiederbringlich verloren.

Aufnahmeliste

Drücken Sie im Normalbetrieb die ARCHIVE um die Aufnahmeliste zu öffnen.

Aufnahmen
21.06.09, 18:30, Sport
1	Sport	01:30:54
2	Nachrichten	00:28:10
3	Fussball-EM	02:10:20
4	Morgenmagazin	00:45:00

Aufnahmen löschen

Nicht mehr benötigte Aufnahmen können vom Aufnahmespeicher gelöscht werden.

Wählen Sie mit ▲ ▼ die Sendung aus, die Sie löschen möchten.

Drücken Sie anschließend die rote Taste. Es erscheint eine Sicherheitsabfrage, ob die Aufnahme endgültig gelöscht werden soll. Wählen Sie mit den Tasten ◀▶, ob Sie die Aufnahme endgültig löschen wollen (Ja) oder nicht (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Aufnahmen sortieren

Drücken Sie die Taste LIST. Es erscheint das Menü „Liste wählen“.

Wählen Sie mit den Tasten ▲ ▼ das Sortierkriterium aus und drücken Sie anschließend OK. Die Aufnahmeliste wird wie folgt sortiert:

„Alphabetisch“: Alphabetische Sortierung der Aufnahmen

„Aufnahmedatum“: Sortierung nach dem Zeitpunkt der Aufnahme (jüngste Aufnahme zuerst)

„Archivierung“: Sortierung entsprechend der Ablage der Aufnahme auf dem Aufnahmespeicher

„Aufnahmelänge“: Sortierung nach der Größe der Aufnahme

Aufnahmen umbenennen

Bei der Aufnahme wird der Name automatisch aus den gesendeten Informationen gebildet. Sie können aber die Aufnahmen manuell umbenennen.

Wählen Sie mit ▲ ▼ die Sendung aus, die Sie umbenennen möchten. Drücken Sie dann die blaue Taste. Es erscheint folgendes Menü:

Aufnahmeliste

21.06.09, 18:30, Sport

Sport0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z [ ] ! ? < > = _ - ; . # “ ð % & / ( ) = ^ ,

Im unteren Fenster sehen Sie in der ersten Zeile den Namen der ausgewählten Sendung. Darunter sind die verfügbaren Zeichen eingeblendet. Mit der grünen Taste kann zwischen Klein- und Großbuchstaben umgeschaltet werden.

Wählen Sie im Namen mit der roten und der blauen Taste das Zeichen aus, das Sie ändern wollen. Die aktuelle Position, die bearbeitet werden kann, ist farblich hervorgehoben. Wählen Sie nun mit den Tasten ▲ ▼ und ◀▶ das Zeichen aus, das Sie einfügen möchten. Drücken Sie dann OK, um das Zeichen in den Namen zu übernehmen. Um den neuen Namen zu übernehmen drücken Sie EXIT. Dabei wird der neue geänderte Name in der Aufnahmeliste angezeigt.

Aufnahmen am PC bearbeiten

Um die Daten des externen Aufnahmespeichers auf einem PC zu bearbeiten, wird zusätzliche herstellerspezifische Software benötigt.

Betrieb mit externem Aufnahmespeicher (Option)

Wird an eine der USB-Buchsen des Receivers ein externer Aufnahmespeicher angeschlossen, dann können auf diesen Speicher Sendungen aufgezeichnet werden. Die Aufzeichnungskapazität ist dabei von der Größe des Aufnahmespeichers und vom Datenvolumen des Sendematerials abhängig.

Aufnahme

Um Sendungen auf den Aufnahmespeicher aufzunehmen, stehen Ihnen verschiedene Aufnahmemodi zur Verfügung.

1. Sofortaufnahme

Schalten Sie das Programm ein, auf dem die Sendung ausgestrahlt wird, die Sie aufzeichnen möchten.

Drücken Sie die Taste Aufnahme um die laufende Sendung aufzuzeichnen. Während die Aufnahme läuft, wird die Sendung weiterhin auf dem Bildschirm wiedergegeben. Im Display wird das Aufnahmesymbol (Kreis) und der Programmname angezeigt.

Um eine Sofortaufnahme zu beenden drücken Sie die Stopp-Taste

Programmwahl während einer Aufnahme

Während der Aufnahme eines Programms können gleichzeitig nur die Programme angesehen werden, die in der Senderliste (Taste LIST) in weißer Schrift angezeigt werden. Programme die in schwarzer Schrift angezeigt werden, stehen nicht zur Verfügung.

Das Programm welches gerade aufgenommen wird, ist in der Senderliste mit einem roten Punkt gekennzeichnet.

2. Timer-Aufnahme

In Ihrer Abwesenheit können Sie Sendungen mit Hilfe des Aufnahme-Timers aufzeichnen. Programmieren Sie dazu einen Aufnahme-Timer (siehe Abschnitt „Timer-Aufnahmetimer“). Wählen Sie bei Menüpunkt Aufnehmen auf den Aufnahmespeicher aus.

Timeshift-Funktion

Bei der Timeshift-Funktion wird die Möglichkeit ausgenutzt, dass Aufnahme und Wiedergabe gleichzeitig erfolgen können. Dadurch ergeben sich folgende Möglichkeiten:

1. Zeitversetztes Fernsehen. So können Sie sich den Beginn der Aufzeichnung ansehen und dabei bereits aufgenommene Passagen (z.B. Werbeblöcke) überspringen.

Drücken Sie die Taste Aufnahme ☐, um eine Timeshiftaufnahme zu starten. Um die bereits zum Teil aufgenommene Sendung zu sehen, drücken Sie die

Wiedergabe-Taste. Die Sendung wird jetzt ab dem Zeitpunkt der Aufnahme wiedergegeben während die laufende Sendung im Hintergrund weiter aufgezeichnet wird.

Möchten Sie die Wiedergabe beenden und zum normalen TV-Betrieb zurückkehren, dann drücken Sie die Stopp-Taste

Die Aufnahme läuft weiter – um die Timeshift-Aufnahme zu beenden drücken Sie die Stopp-Taste noch einmal.

1. Auf dem Aufnahmespeicher gespeicherte Aufnahmen können während der Timeshift-Aufnahme wiedergeben werden.

Drücken Sie während der Timeshiftaufnahme die Taste Archive um die Aufnahmeliste zu öffnen. Wählen Sie mit ▲▼ die Aufnahme aus, die Sie sehen möchten. Drücken Sie OK, um die Wiedergabe zu starten. Es erscheint kurzzeitig die Einblendung der Wiedergabe-Informationen.

Möchten Sie die Wiedergabe beenden und zum normalen TV-Betrieb zurückkehren, dann drücken Sie die Stopp-Taste ■.

Um eine Timeshiftaufnahme zu beenden drücken Sie die Stopp-Taste ☐ noch einmal.

Wiedergabe

Wählen Sie den USB-Anschluss an dem der Aufnahmespeicher angeschlossen ist (MODE-Taste).

Drücken Sie im Normalbetrieb die Taste Archive um die Aufnahmeliste zu öffnen.

Aufnahmen
21.06.12, 18:30, Sport
1	Sport	01:30:54
2	Nachrichten	00:28:10
3	Fussball-EM	02:10:20

Wählen Sie mit ▲ ▼ die Aufnahme aus, die Sie abspielen möchten. Drücken Sie OK, um die Wiedergabe zu starten. Es erscheint kurzzeitig die Einblendung der Wiedergabe-Informationen. Im Display wird das Wiedergabesymbol (▶) und der Name der Sendung angezeigt.

Die Wiedergabe wird mit der Stopp-Taste beendet.

Wiedergabe von MP3 Dateien

Wählen Sie den USB-Anschluss an dem der Aufnahmespeicher angeschlossen ist (MODE-Taste).

Drücken Sie im Normalbetrieb die Taste Archive um die Aufnahmeliste zu öffnen.

Archiv
F1	Santana – Samba Pa Ti	6784kb
F2	Eagles – Hotel California	7552kb
D3	Musik Ordner 2	---

Wählen Sie mit ▲ ▼ die Audiodatei aus, die Sie abspielen möchten. Drücken Sie OK, um die Wiedergabe zu starten. Es erscheint kurzzeitig die Einblendung der Wiedergabe-Informationen. Im Display wird das Wiedergabesymbol (▶) und der Name der Audiodatei angezeigt.

Die Wiedergabe wird mit der Stopp-Taste beendet.

Hinweis:

Befinden sich Ordner oder Verzeichnisse (z. B. „D3“) auf dem Aufnahmespeicher und werden diese geöffnet (OK-Taste), dann sieht das Menü z. B. so aus:

D1	.	---
D2	..	---
F3	Fleetwood Mac – Don’t stop	4529kb

Auch hier können Sie die Audiodateien wiedergeben.

Um zurück in das übergeordnete Verzeichnis zu gelangen, bewegen Sie den Cursor auf die Zeile „D2“ und drücken Sie OK.

Auswahl der Audio-Spur bei Aufnahmen

Bei der Wiedergabe von Aufnahmen können Sie zwischen den einzelnen Audio-Spuren wählen.

Drücken während der Wiedergabe die Taste Option. Nun wird ein Menü mit den verfügbaren Audio-Spuren eingeblendet.

Wählen Sie mit den Tasten ▲ ▼ die Audio-Spur aus, die Sie verwenden möchten und drücken Sie die Taste OK.

Durch Drücken der Taste EXIT wird das Menü wieder ausgeblendet.

Schneller Vor- und Rücklauf

Betätigen Sie während der Wiedergabe die Taste Vorlauf bzw. die Taste Rücklauf Es erscheint die Einblendung "▶▶" bzw. "◀◀". Die Aufnahme wird schneller in der gewählten Richtung wiedergegeben. Drücken Sie die Vorlauf- bzw. Rücklauftaste erneut, steigert sich die Geschwindigkeit erneut. Es erscheint die Einblendung ▶▶▶ bzw. ◀◀◀ Drücken Sie die Vorlauf- bzw. Rücklauftaste noch einmal, steigert sich die Suchlaufgeschwindigkeit auf das Maximum. Es erscheint die Einblendung ▶▶▶▶ bzw. ◀◀◀◀. Ist die gesuchte Stelle der Aufnahme erreicht, gelangen Sie durch Drücken der

Wiedergabe-Taste in den normalen Wiedergabebetrieb.

Während des schnellen Vorlauf bzw. Rücklauf kann mit den Tasten ◀▶ die aktuelle Position innerhalb der Datei verändert werden. Dadurch können sehr bequem längere Filmabschnitte übersprungen werden.

Übersicht über die angezeigten Symbole:

Anzeige Bedeutung
► Wiedergabe
►► Schneller Vorlauf
►►► Schneller Vorlauf beschleunigt
►►►► Schneller Vorlauf maximal
●	Aufnahme
●►	Timeshift-Betrieb
◄◄ Schneller Rücklauf
◄◄◄ Schneller Rücklauf beschleunigt
◄◄◄◄ Schneller Rücklauf maximal

Marken setzen und verwalten

Sie haben die Möglichkeit während der Timeshift-Funktion oder bei der Wiedergabe Stellen der Aufnahme zu markieren. Eine so genannte Marke wird im Fortschrittsbalken als farbiges Dreieck dargestellt. Drücken Sie an der aktuellen Wiedergabeposition die Taste F1, um eine Marke zu setzen.

Mit der Taste F2 können Sie die Liste aller Marken anzeigen. Die Marken Start und End sind bei einer Aufnahme immer vorhanden.

Sie können jetzt mit ▲▼ eine einzelne Marke anwählen. Drücken Sie die Taste OK, um die Wiedergabe an der Stelle der gewählten Marke fortzusetzen.

Mit der Taste Aufnahme können Sie einer Marke bei geöffneter Markenliste eine Funktion zuweisen, die dann bei der Wiedergabe beim Erreichen dieser Marke automatisch ausgeführt wird.

Folgende Funktionen können Sie den Marken zuweisen:

- Taste Aufnahme einmal drücken – Die Marke wird als Schleife interpretiert. Ist die Wiedergabe an einer Schleifenmarke angelangt, wird zur vorhergehenden Marke gesprungen Eine Schleifenmarke wird in der Markenliste mit L gekennzeichnet. Im Fortschrittsbalken wird ein gelber senkrechter Strich dargestellt.

- Taste Aufnahme ● zweimal drücken – die Marke wird zur Sprungmarke. Ist die Wiedergabe an einer Sprungmarke angelangt, wird zur nächsten Marke gesprungen. Eine Sprungmarke wird in der Markenliste mit J gekennzeichnet. Im Fortschrittsbalken wird ein weißer senkrechter Strich dargestellt. Benutzen Sie Sprungmarken, um z.B. Werbeblöcke zu überspringen.

- Taste Aufnahme dreimal drücken – Die Marke hat keine Spezialfunktion. Die Marke wird aber bei der Wiedergabe als Ziel für eine Schleife oder einen Sprung verwendet.

Drücken Sie die rote Taste, um die ausgewählte Marke in der Liste zu löschen. Die Marken Start und End können nicht gelöscht werden.

Drücken Sie die Taste EXIT, um die Liste zu schließen.

Fehlersuche

Bei allen elektrischen Geräten können Störungen auftreten. Dabei muss es sich jedoch nicht immer um einen Defekt am Gerät handeln. Meist liegt die Ursache der Störung an mangelhaften Zuleitungen, Steckverbindungen oder an Fehlern beim Anschluss. Bevor Sie also Ihr Gerät zum Service bringen, prüfen Sie bitte folgende Punkte:

Problem mögliche Ursachen Abhilfe, Tipps
Gerät lässt sich nicht einschalten	Netzteil nicht eingesteckt Sitz des	Netzsteckers prüfen, Steckdose mit einem anderen elektrischen Gerät ausprobieren
	Die Batterien der Fernbedienungsind leer	Batterien austauschen
Kein bzw. schlechtes Bild	Am Fernsehgerät ist der falsche Eingangskanal gewählt	Anschluss und Einstellung des Fernsehgerätes prüfen
	Anschlusskabel ist möglicherweise defekt oder nicht richtig eingesteckt	Anschlusskabel ersetzen bzw. korrekt einstecken
Kein Ton	Lautstärke zu niedrig eingestellt Lautstärke erhöhen
	Falschen Anschluss gewählt Richtigen Anschluss wählen
	Lautsprecher ausgeschaltet Lautsprecher einschalten
	Kabel defekt oder falsch angeschlossen	Kabel und Anschlüsse prüfen
Fernbedienung funktioniert nicht	Entfernung zu groß Näher an das	Gerät gehen, direkt auf den Receiver zeigen
	Batterien verbraucht oder nicht korrekt eingelegt	Batterien korrekt einlegen
	Fernbedienungsempfänger verdeckt	Hindernisse zwischen Fernbedienung und Receiver entfernen
	Timer ist aktiviert Timer deaktivieren
Uhrzeit wird falsch angezeigt	Abweichung von Ortszeit falsch eingestellt	Abweichung von Ortszeit korrekt einstellen
Timer wird zur falschen Uhrzeit aktiviert	Abweichung von Ortszeit falsch eingestellt	Abweichung von Ortszeit korrekt einstellen
Menüeinblendung: „Kurzschluss oder Überlast am Antenneneingang“	Koaxialkabel beschädigt Koaxialkabel und F-Stecker überprüfen bzw. erneuern
	LNB beschädigt oder defekt LNB überprüfen bzw. austauschen
Bildstörungen bei Programmen mit einer Frequenz von etwa 12480 MHz	Störung wird evtl. durch Funktelefone (DECT) in der Nähe des Receivers hervorgerufen.	Funktelefon an einem weiter entfernten Ort platzieren.
Kein Bild, Einblendung “Fehlerhaftes Signal”	Kabel defekt oder nicht richtig angeschlossen	Kabel und Anschlüsse prüfen
	Sender hat den Transponder gewechselt	Sendersuche durchführen
	Satellitenantenne verdreht Satellitenantenne justieren
	Einstellungen im Menü LNB-Konfiguration fehlerhaft	Einstellungen korrigieren oder Werkszustand herstellen

Technische Daten

Allgemein	6000 Programmspeicherplätze30 Satelliten (einzeln aktivierbar)Videotext und Videotextgenerierung für Wiedergabe auf TV
Fast-OSD	schnelle Senderumschaltung für Zappingkeine Verzögerungen beim Menüaufbaugroße Schrift für bessere Lesbarkeitübersichtliche Hilfe zu allen Menüs
EPG	Electronic Programme Guide = elektronischer Programmführer
Senderlisteneditor	Kopieren, Verschieben, Löschenblockweise OperationenSortierung in alphabetischer ReihenfolgeEditor für Favoritenliste
Sendersuchlauf	vollautomatischer SendersuchlaufErkennung unverschlüsselter Programmemanueller Transponder-Suchlauf
Weiteres	Anzeige für Signalstärke und Signalqualitätgetrennte Einstellung der Audioausgänge für Analog und DigitalRücksprung zum vorherigen Sender mit einer TasteDVB-UntertitelanzeigeSoftwareupdates über SatellitSchnittstelle (Option) für Updates und Senderlisten,Updates über Webseite erhältlich
Hardware
CPU	2x 32 bit RISC CPU
Video	1x HDMI, 1x Cinch16:9-Signalisierung
Audio	24bit-Audio-DAC32-stufige Lautstärkeregelung
USB	2x USB 2.0 (Option)
Empfang	2 – 45 MSym/s SymbolratenbereichDiSEqC 1.0
Bedienung	Fernbedienung
Betriebsspannung	+ 12 Volt DC
Leistungsaufnahme	Standby-Modus <0,6W (mit Low Power Standbyschaltung),im Betrieb: ca. 15W
Batterien für die Fernbedienung	2x1.5V (Größe AAA)
Umgebungstemperatur	+5°C bis +35°C
Abmessung	B x H x T: 400 x 88 x 280 mm
Gewicht	ca. 3.000g

Technische Änderungen und Irrtümer vorbehalten.
