BEDIENUNGSANLEITUNG HD 2 Kompakt MEGASAT
Satmessgerät HD 2 Kompakt

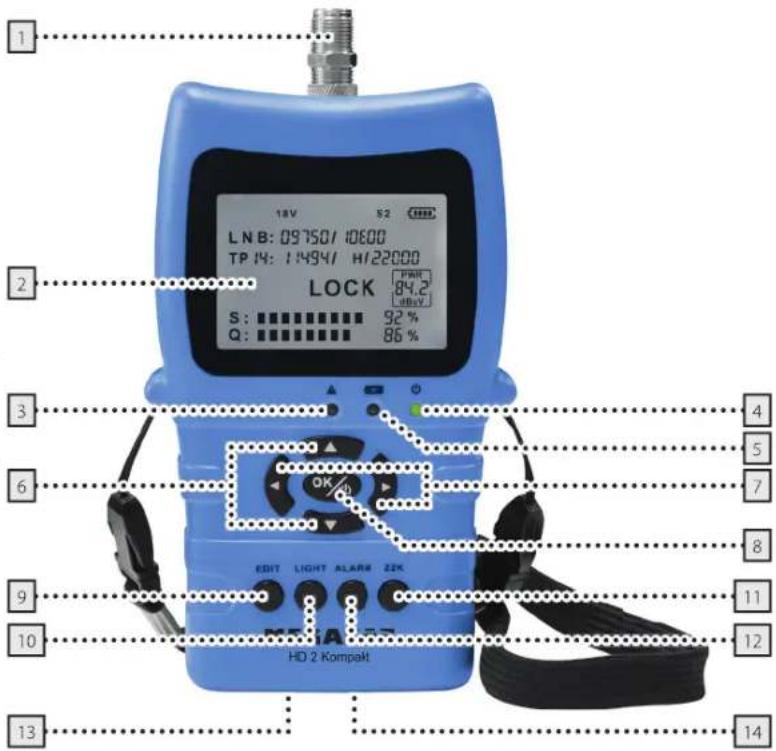

Beschreibung:
1. LNB Eingang
Eingang des Satellitensignals über eine direkte Verbindung von der Satellitenantenne mit einem Koaxialkabel.
2. LCD Display
Zeigt die verschiedenen Satellitenparameter und andere technische Informationen.
3. LNB Überlastanzeige
Wenn das LNB überlastet ist, blinkt die LNB LED und die LNB-Stromversorgung wird eingeschaltet. Wenn diese geschiet, überprüfen Sie bitte das LNB und das Koaxialkabel, um sicherzustellen, dass alles korrekt installiert wurde. Drücken Sie dann die OK Taste um neu zu starten.
4. Betriebsleuchte
Zeigt den Betriebsmodus an (Grün = eingeschaltet)
5. Ladeanzeige
Die Ladeadapter LED leuchtet rot auf, wenn das Ladekabel eingesteckt und der Akku geladen wird. Die LED leuchtet grün auf, wenn der Ladevorgang abgeschlossen ist. Die Zeit für eine komplette Ladung beträgt ca. 90 min.
6. ▲▼
In NORMAL Modus drücken Sie die ▲▼ Tasten um den Transponder zu wechseln. Im EDIT Modus drücken Sie die ▲▼ Tasten um die Parameter anzupassen.
7.
Im EDIT Modus drücken Sie die ◀▶ Tasten um mit den Cursor zur vorherigen oder nächsten Stelle zu wechseln.
8. OK
Drücken Sie die OK Taste für 3 Sekunden, um das Messgerät ein- oder auszuschalten. Im EDIT Modus drücken Sie OK zur Bestätigung und zum Verlassen des EDIT Modus.
9. EDIT
Im NORMAL Modus, drücken Sie die EDIT Taste um in den EDIT Modus zu gelangen. Drücken Sie die EDIT Taste erneut, um mit den Cursor zum nächsten Parameter zu wechseln.
10. LIGHT
Drücken Sie die LIGHT Taste um die Hintergrundbeleuchtung einzuschalten oder auszuschalten.
11. 22K
Drücken Sie die 22 K Taste um die 22 KHz Schaltung zu aktivieren oder zu deaktivieren.
12. ALARM
Drücken Sie die ALARM Taste um einen Signalton bei gefundenem Satellit zu aktivieren oder zu deaktivieren.
13. RESET
Drücken Sie die RESET Taste um das Gerät neu zu starten.
14. DC Anschluss
Schließen Sie hier das Netzteil an das Satmessgerät an.


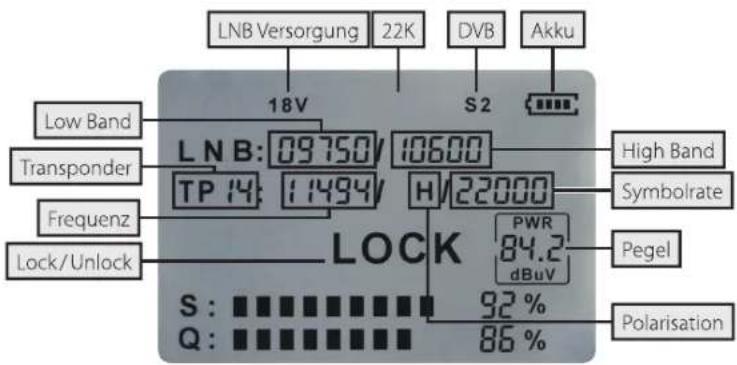

1 18V S2 LN B: 09750/ 40600 TP 14: 1494/ H/22000 LOCK S: 92% Q: 86% 3 4 5 6 7 8 9 10 11 12 13 14 EDIT LIGHT ALARZ Z2K HD 2 KompaktLCD Display:
- Verbinden Sie das Satellitenkabel mit dem Messgerät.
- Stellen Sie die Scan-Parameter ein (LNB, Transponder, Symbolrate und Polarisation). Drücken Sie nun OK um das Signal zu empfangen.
Hinweis:
Wenn das LNB ein Einzelband-Typ ist, setzen Sie bitte das High Band auf „0000“.
Technische Daten:
• Eingangsfrequenz: 950 - 2150 MHz
• Eingangswiderstand: 75 Ω
• Ausgangsleistung: 13/18V, 350mA
• Ku/C Band wählbar
• LNB Überspannungsschutz
• 22 KHz Schaltung: ein/aus/auto
• Min. Eingangslevel: \~35 dBμV (noise)
• Max. Eingangslevel: \~90 dBμV
- LCD Display
• LCD Hintergrundbeleuchtung
- Akkustischer Hinweis bei der Signalsuche
- Tragegurt
- KFZ-Ladeadapter
• Netzladekabel (12V, 1000mA)
• Langer Standby, geringer Stromverbrauch
• Schnellaufladung in ca. 3 Stunden
• Abmessungen: 145 x 78 x 29 mm (H/B/T)
• Gewicht: 208 g
