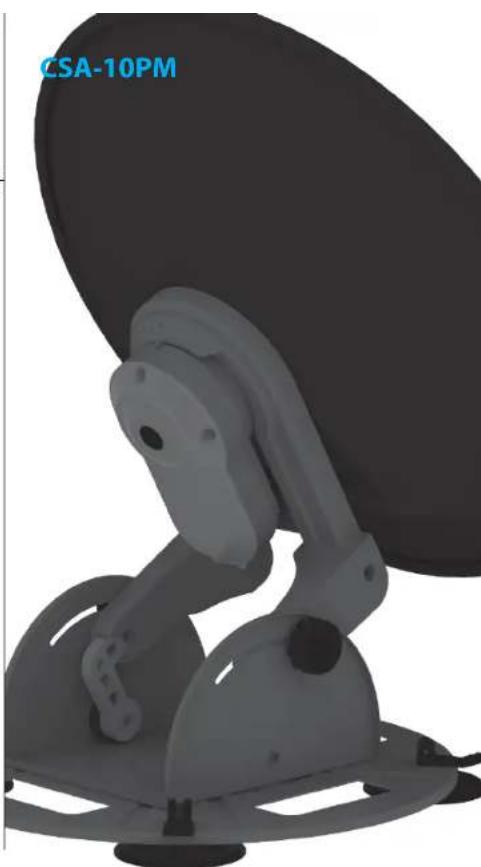

BEDIENUNGSANLEITUNG CSA-10PM Camos

IMC GmbH Nikolaus-Otto-Str. 16 D-22946 Trittau, Germany

Tel.[phone] - 0 Fax.[phone] - 20

003_Sicherheitshinweise
004_Lieferumfang
005_Zusammenbau
006_Teileliste
007_Einleitung
007_Schritt 1 : Wahl des Standorts
008_Schritt 2 : Wahl der Montageversionen
009_Schritt 3: Anschluss der Antenne an Receiver
010_Schritt 4: Antenne ausrichten
010_Schritt 5: Optimierung des Empfangssignals
014_Fehlersuche
015_Signalschwächung
016_Einstellungswerte für europäische Hauptstädte

Sicherheitshinweise

Bitte lesen Sie vor Inbetriebnahme des Produkts die Bedienungsanleitung sorgfältig durch und folgen Sie exakt den Anweisungen zum Auf- und Einbau sowie Ausrichten der Antenne.

* Führen Sie alle Schritte in der angegebenen Reihenfolge durch, um zu einem einwandfreien Ergebnis zu kommen.
* Elektromagnetische Felder in unmittelbarer Nähe zur Antenne können zu schlechtem Empfang bis hin zu Signalverlust führen.
* Durchbohren Sie keinenfalls die Plastikabdeckung, die die Antenne for Feuchtigkeit schützt.
* Gehen Sie sorgsam mit der Antenne um, lassen Sie diese nicht fallen, da sie sonst beschädigt werden könnte.
* Öffnen Sie niemals das Antennengehäuse, versuchen Sie nie, eigenhändig Reparaturen durchzuführen, da Sie sich damit selbst gefährden und die Gewährleistung verlieren.
* Hindernisse (Gebäude, Bäume, etc....) zwischen Antenne und Satellit können den Empfang stören bzw. verhindern.
* Sie sollten die Antenne weder lackieren, noch andere Substanzen aufbringen, da dadurch die Empfangsqualität maßgeblich verringert wird.
* Der Gebrauch von verlustarmen Steckern schützt vor Schwächung oder Verlust des Signals.
* Dieses Produkt enthält ein universal LNB. Führen Sie daran keine Änderungen oder Manipulationen durch.
* Für weitergehende Informationen zu vorgenannten Punkten, wenden Sie sich bitte an Ihren Fachhändler oder unseren Kundenservice.

Antennen, die unsachgemäß, oder auf falschem Untergrund angebracht sind, stellen bei Wind eine ernsthafte Gefährdung dar. Es besteht Lebensgefahr. Der Eigentümer und Monteur übernimmt hierfür die volle Verantwortung und hat Sorge zu tragen, dass die Bausubstanz für jegliche Belastung (Gewicht, Wind, Eis, etc.) geeignet ist. Der Hersteller übernimmt keine Haftung für eventuell verursachte Schäden.

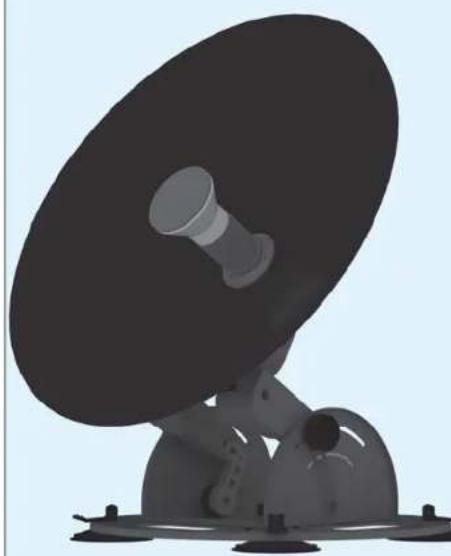

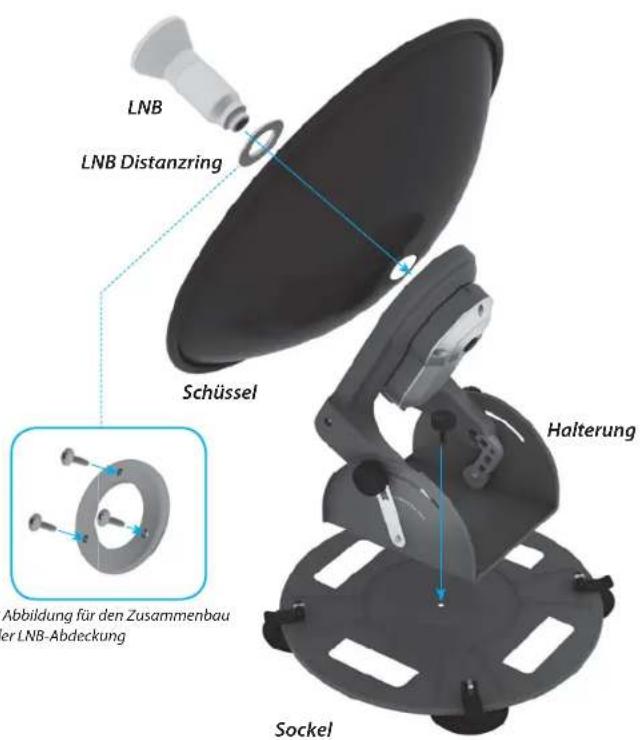

Lieferumfang

Antennenhalterung

Zum Aufstellen (horizontal) Für Wandmontage* (optional erhältlich)

LNB LNB Distanzring Schüssel Halterung Abbildung für den Zusammenbau er LNB-Abdeckung Sockel

* Abbildung für den Zusammenbau der LNB-Abdeckung
* Farbabweichung zwischen Abbildungen und Produkt möglich

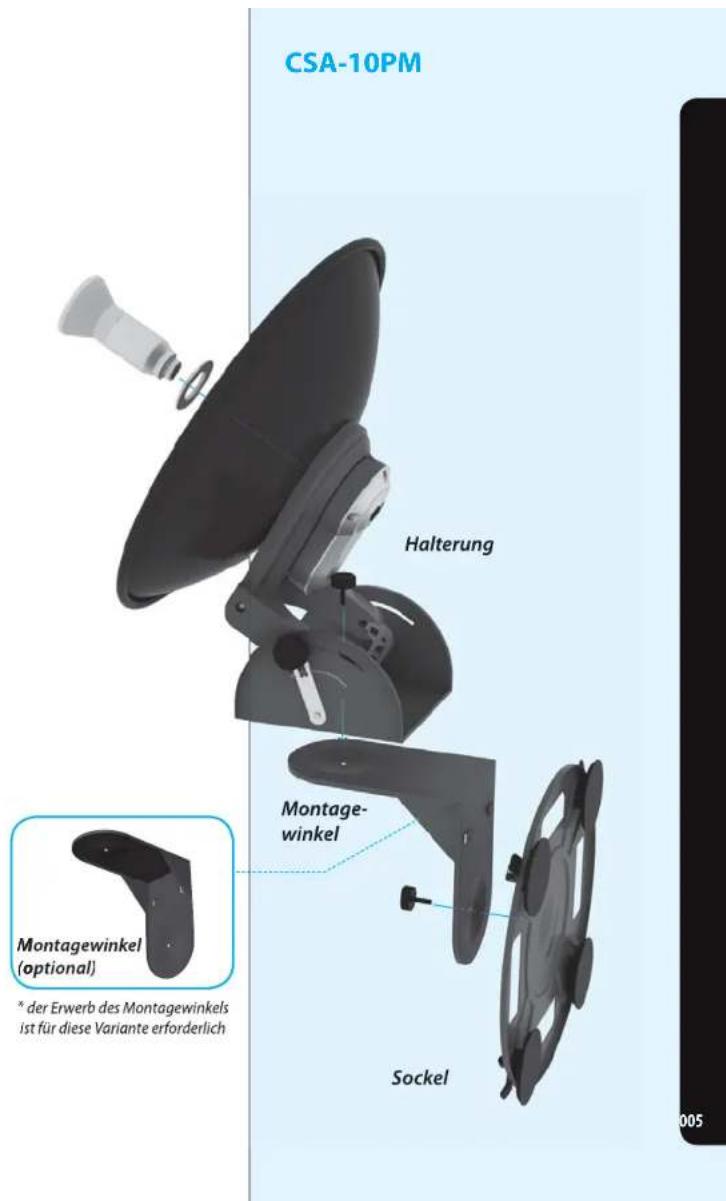

CSA-10PM Halterung Montagewinkel * der Erwerb des Montagewinkels ist für diese Variante erforderlich Sockel

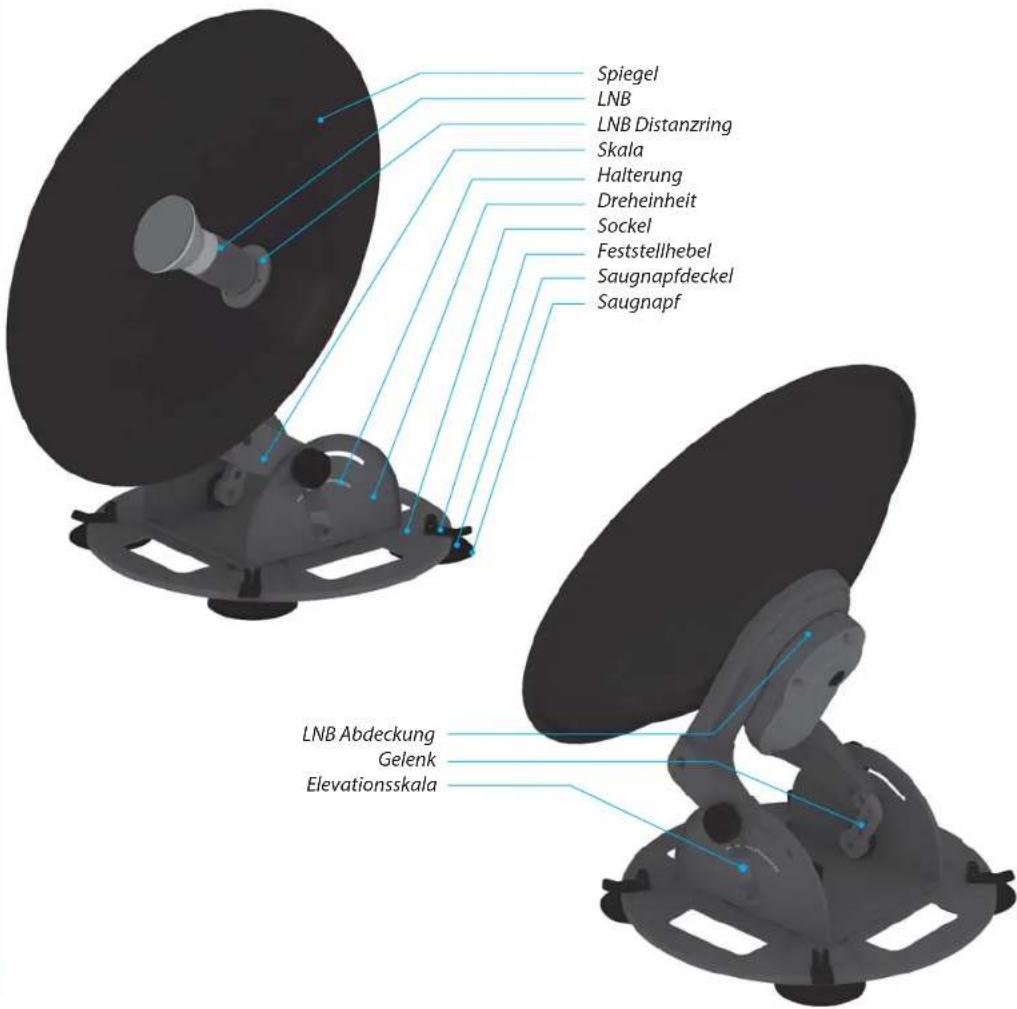

Teileliste

Spiegel LNB LNB Distanzring Skala Halterung Dreheinheit Sockel Feststellhebel Saugnapfdeckel Saugnapf LNB Abdeckung Gelenk Elevationsskala

CSA-10PM

Befolgen Sie die nachfolgenden Anweisungen Schritt für Schritt, um Ihre CSA-10PM problemlos alleine oder mit Hilfe eines Fachmannes zu montieren und anzuschließen.

Bevor Sie mit dem Aufbau beginnen, überprüfen Sie bitte zunächst, ob alle gelisteten Teile enthalten sind. Sollte etwas fehlen, wenden Sie sich bitte an Ihren Händler.

Schritt 1 : Standort

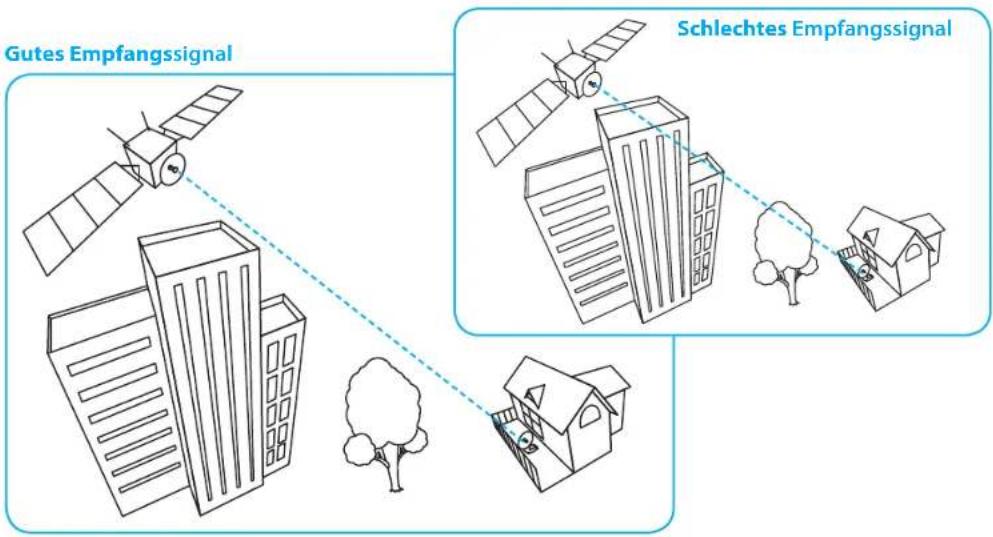

Um ein Satellitensignal zu empfangen, muss die CSA-10PM stets im Freien installiert und nach Süden ausgerichtet werden. Idealerweise nutzen Sie einen Kompass, um die exakte Himmelsrichtung festzustellen. (Hinweis: richten Sie sich nach den Azimuthwerten in der Tabelle am Ende des Handbuches oder auf unserer Homepage "www.camos-multimedia.com".)

Vergewissern Sie sich, dass keine Hindernisse (Gebäude, Bäume, etc.) in Richtung Süden vor der Antenne liegen. Wenn Sie die Antenne montieren, suchen Sie nach einem gut zugänglichen, sicheren Standort. Überlegen Sie vorher, wo und wie Sie das Kabel zwischen Antenne und Receiver verlegen können.

Die Antenne kann auf unterschiedliche Arten installiert werden.

Bitte beachten Sie die Hinweise zu den einzelnen Varianten.

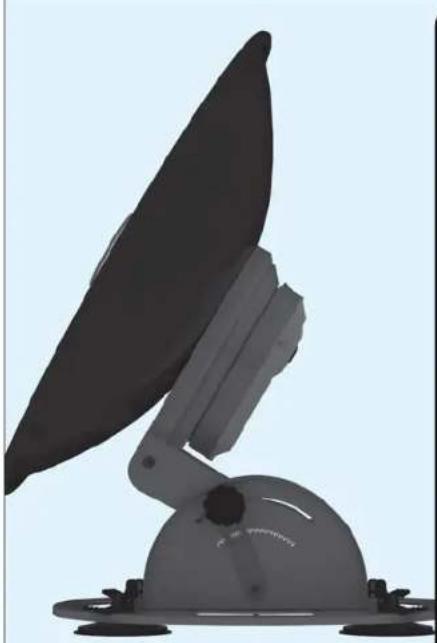

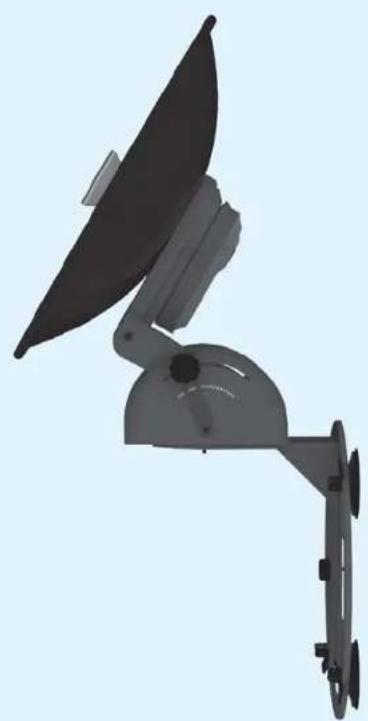

A) Tischvariante (auf horizontaler Ebene) B) Wandmontage

Hinweis : Dübel / Schrauben für die Wandbefestigung nicht im Lie- ferumfang

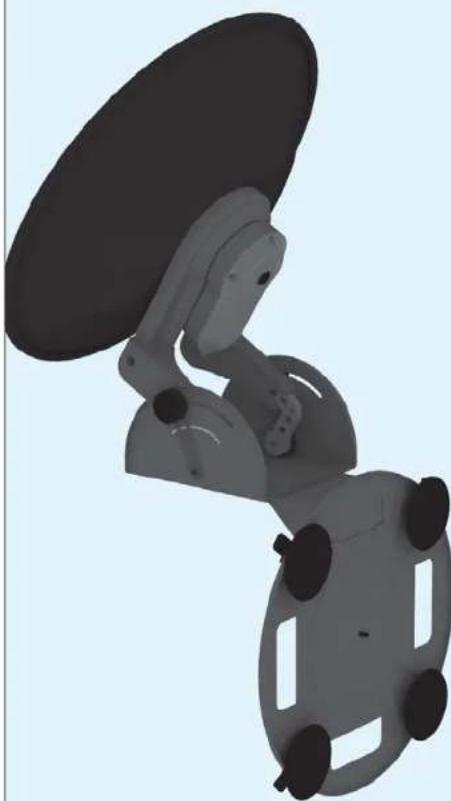

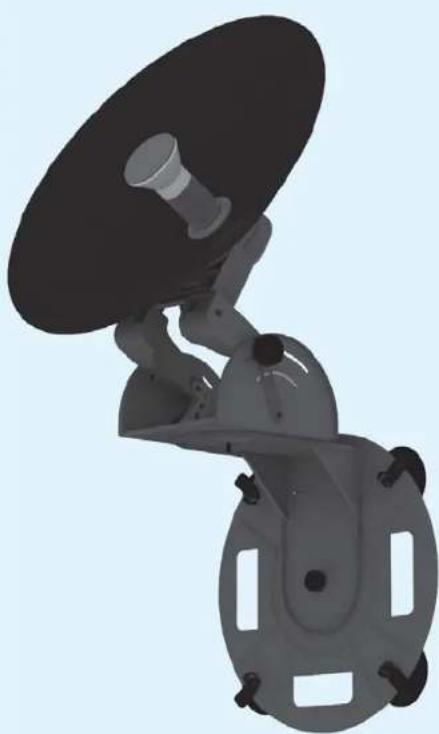

C) Fenster (vertikale Oberfl äche)

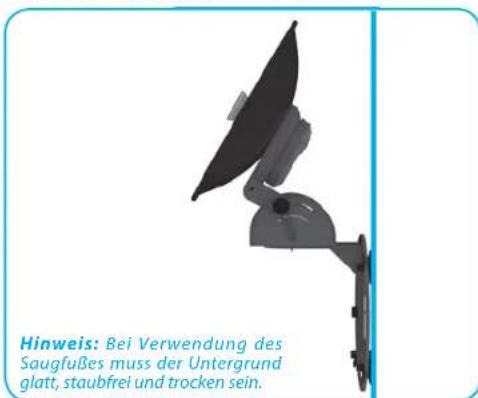

Hinweis: Bei Verwendung des Saugfußes muss der Untergrund glatt, staubfrei und trocken sein.

*Bei der Befestigungsvariante C) ist zu berücksichtige, dass ungünstige Witterungs-bedingungen (Regen, Wind, Frost) die Saugfähigkeit beeinträchtigen können. Kontrollieren Sie stets den festen Halt der Antenne.
*Für die Variante B) und C) ist der Erwerb des Montagewinkels erforderlich.
*Achten Sie unbedingt darauf, dass das Koaxialkabel während der Montage nicht geknickt oder beschädigt wird.

CSA-10PM

Schritt 3 : Anschluss der Antenne an den Receiver

Nachdem Sie die Antenne montiert haben, muss diese noch mit dem Receiver verbunden werden. Das Kabel, das Sie hierfür verwenden, sollte nicht länger als 30m sein, da sonst die Empfangsqualität beeinträchtigt wird.

Nicht nur Länge und Qualität des Kabels sind ausschlaggebend für eine gute Empfangsqualität, auch der Verbindungsstecker sollte verlustarm sein. Wir empfehlen ein RG6 Koaxialkabel (HF 17VATC oder 19VATC).

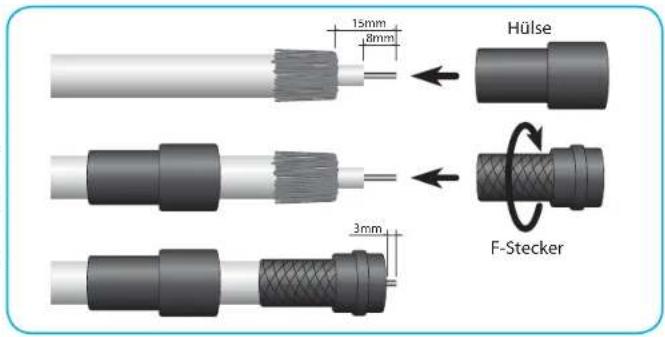

A) Wie Sie das Kabel vorbereiten

• Isolieren Sie das Kabel auf eine Länge von 8 mm
  bis zum Innenleiter mit einem scharfen Messer ab.
• Entfernen Sie die überstehenden Drähte des Abschirmgefl echtes.
• Entfernen Sie 15 mm der Kunststoff -Ummante-lung, bis das Abschirmgef echt freigelegt ist.
• Stellen Sie sicher, dass keine Drähte des Abschirmgefl echtes den Innenleiter berühren können.
• Drehen Sie den F-Stecker vorsichtig auf das Kabel, bis der Innenleiter bündig mit dem vorderen Rand des F-Steckers abschließt. Das Abschirmgefekt hat nun Verbindung mit dem F-Stecker.
• Prüfen Sie den F-Stecker auf Kurzschluss. Schauen Sie von vorne in den F-Stecker. Der Innenleiter muss sich freistehend in der Mitte befinnden und darf nicht von Drähten des Abschirmgefl echtes berührt werden!

15mm 8mm Hülse 3mm F-Stecker

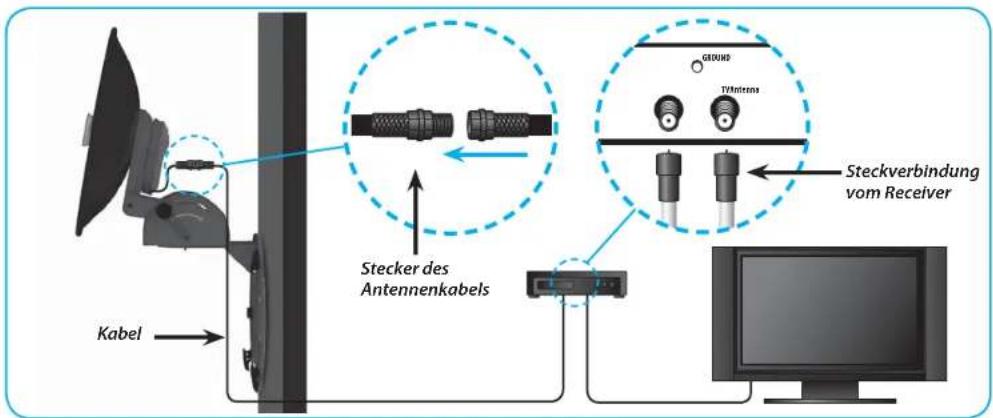

B) Wie Sie Antenne und Receiver verbinden

Kabel Stecker des Antennenkabels GROUND Twintrini Steckverbindung vom Receiver

CSA-10PM

Schritt 4 : Antenne ausrichten

Nachdem Sie die Antenne installiert und mit Receiver und Fernsehgerät verbunden haben, schalten Sie nun alle Geräte ein. Wählen Sie das entsprechende Menü zur Auswahl und Einstellungen des Satelliten, des Transponders und des LNB's für die Programm - / Kanalsuche. (Einzelheiten entnehmen Sie bitte dem Handbuch Ihres Receivers.) Nachdem Sie einen Satelliten gewählt haben, werden Sie, wie unten beispielhaft abgebildet, die Empfangsstärke als Balken auf dem Bildschirm sehen. Vergessen Sie nicht, das LNB auf "ein" zu schalten. Nutzen Sie alle Einstellmöglichkeiten der Antenne, bis Sie die höchstmögliche Signalstärke erreichen.

Beispiel

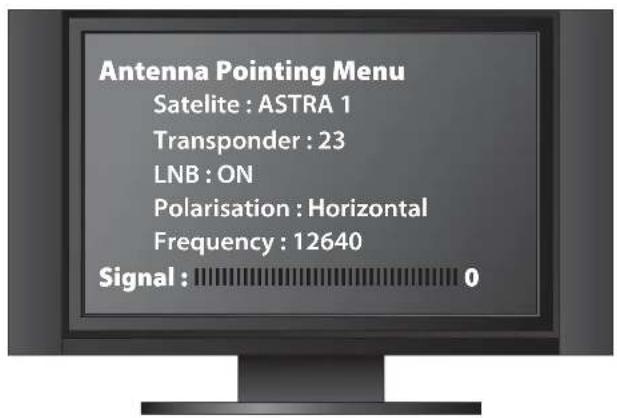

Antenna Pointing Menu Satellite : ASTRA 1 Transponder : 23 LNB : ON Polarisation : Horizontal Frequency : 12640 Signal : 0

Das auf dem Bildschirm dargestellte Menü kann von dem Ihres Receivers abweichen.

Schritt 5 : Optimierung des Empfangssignals

A - Polarisation oder Skew: bewegen Sie Antenne seitlich nach links oder rechts
B - Elevation: bewegen Sie die Antenne auf vertikaler Ebene (nach oben und unten)
C - Azimuth : bewegen Sie die Antenne horizontaler Ebene (nach rechts und links)

CSA-10PM

Neigen Sie die Antenne bis zu dem Gradwert, der in der Tabelle am Ende des Handbuchs oder auf der Homepage "www.camos-multimedia.com" angegeben ist. Beachten Sie hierbei den Richtungssinn (aus „+“ nach links und „-“nach rechts).

+20°

0°

-20°

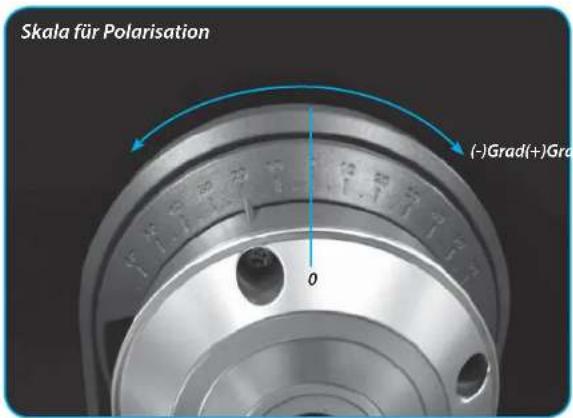

Skala für Polarisation (-)Grad(+)Grad 0

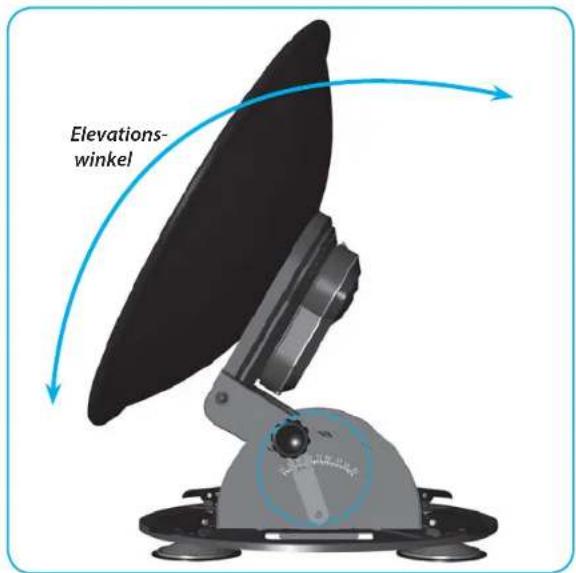

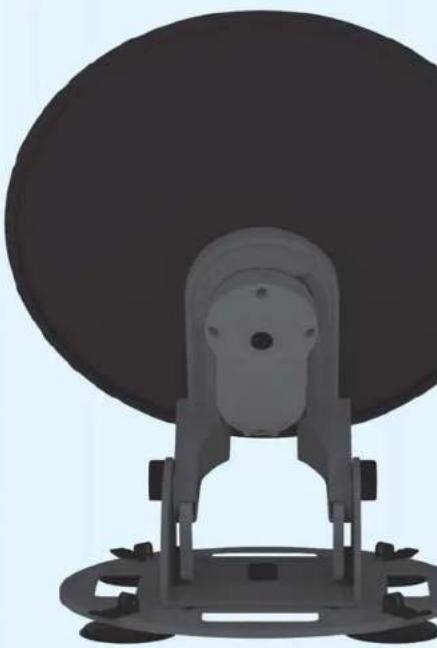

B) Elevation :

Entnehmen Sie den Gradwert für den gewählten Satelliten aus der Tabelle am Ende des Handbuchs oder der Homepage "www.camos-multimedia.com".

Lösen Sie die Fesstellschraube und neigen Sie, mit Hilfe der Skala auf der Dreheinheit, die Antenne bis zum angegebenen Wert.

Drehen Sie dann die Feststellschraube zunächst wieder fest. Vermutlich werden Sie den Winkel später bei der Feinabstimmung noch einmal leicht korrigieren müssen.

Schließlich stellen Sie noch den horizontalen Winkel der Antenne ein. Nehmen Sie einen Kompass zu Hilfe und richten Sie die Antenne grob Richtung Süden aus. Entnehmen Sie den Gradwert für Ihren Standort und den gewählten Satelliten aus der Tabelle am Ende des Handbuches oder von der Homepage "www.camos-multimedia.com". Drehen Sie dann die Antenne leicht nach links oder rechts bis Sie an der richtigen Position steht.

Alle für Europa relevanten Satelliten befinden sich im Süden, sodass nur eine minimale Gradabweichung zwischen den einzelnen Satelliten liegt.

Für die folgenden Schritte benötigen Sie entweder einen Satelliten-Messempfänger oder einen Helfer, der am Bildschirm Ihres TV-Gerätes das Ergebnis der Ausrichtarbeiten beobachtet.

Nachdem Sie einen Satelliten im Menu Ihres Recivers gewählt haben, versuchen Sie zunächst durch leichtes Drehen (Azimuth) der Antenne zunächst das Satellitensignal zu empfangen. Anschließend stellen Sie Azimuth, Elevation und Skew nach, bis die bestmögliche Empfangsstärke erreicht ist.

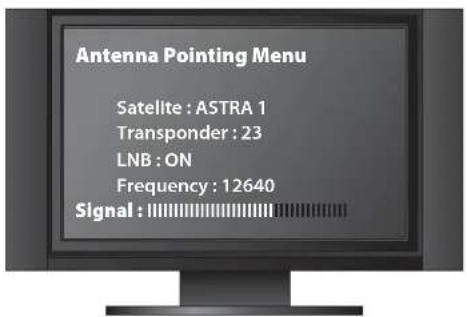

Beispiel

Antenna Pointing Menu Satellite : ASTRA 1 Transponder : 23 LNB : ON Frequency : 12640 Signal :

Das auf dem Bildschirm dargestellte Menü kann von dem Ihres Receivers abweichen.

Nachdem Sie die Feinabstimmung beendet haben, sollten Sie den festen Sitz der Schrauben überprüfen, damit sich die Antenne z.B. bei Wind nicht wieder verstellt.

CSA-10PM

(Beispiel für das Auffi nden des Satelliten und die Feinabstimmung)

Wenn Sie beispielsweise Canal+ über ASTRA1 (19.2 Ost) in Paris empfangen möchten, muss der Polarisationswinkel Skew bei -7.2, die Elevation bei 31.6, und Azimuth bei 158° liegen (diese Werte entnehmen Sie bitte der Tabelle am Ende des Handbuchs).

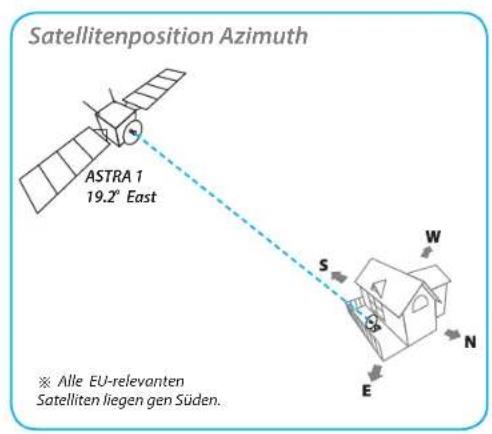

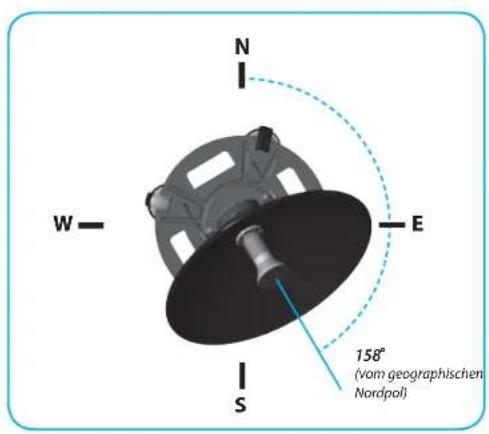

Satellitenposition Azimuth ASTRA 1 19.2° East ※ Alle EU-relevanten Satelliten liegen gen Süden.

N W E 158° (vom geographischen Nordpol) S

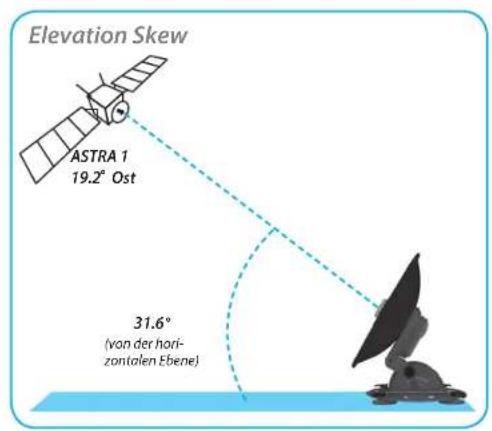

Elevation Skew ASTRA 1 19.2° Ost 31.6° (von der hor- zontalen Ebene)

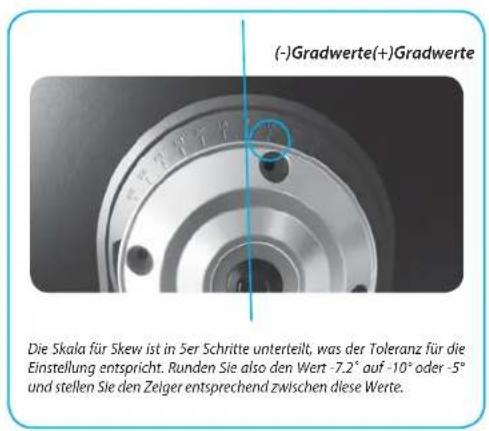

(-)Gradwerte(+)Gradwerte Die Skala für Skew ist in 5er Schritte unterteilt, was der Toleranz für die Einstellung entspricht. Runden Sie also den Wert -7.2° auf -10° oder -5° und stellen Sie den Zeiger entsprechend zwischen diese Werte.

Sie haben die Anweisungen dieser Anleitung und die Ihres Receivers genau beachtet, aber trotzdem keinen Empfang?

* Überprüfen Sie sämtliche Kabel und Steckverbindungen. Sind diese korreckt und fest miteinander verbunden?
* Überprüfen Sie, ob sich in den Steckverbindungen Schmutz /Staub befindet.
* Stellen Sie sicher, dass die Einstellungen für Azimuth, Elevation und Polarisation richtig sind (siehe Tabelle).
* Verwenden Sie, wie empfohlen, ein RG 6 Kabel mit massiver Kupferleitung? Kabel, die lediglich einen Kupfer-ummantelten Stahlleiter führen ggf. zu einem störenden Potenzialabfall.
* Auch ein Standard-RG 59 Kabel kann wegen des Spannungsabfalls das Satellitensignal möglicherweise nicht störungsfrei übertragen.
* Wenn Sie Zubehör verwenden, das nicht serienmäßig zu dem Produkt gehört verwenden, könnte hier die Fehlerursache liegen. Gerade Massenware kann zu Spannungsschwankungen und Störungen führen. Überprüfen Sie die Funktionen ohne diese Zubehörteile.
* Entfernen Sie ebenso alle TV-spezifi schen Zuberhörkomponenten, wie beispielsweise Splitter, und stellen Sie eine direkte Verbindung - wie in der Anleitung beschrieben - her.
* Vergewissern Sie sich, dass keine Hindernisse (Bäume, Zweige, Gebäude, Dachüberstände, etc.) den Empfang beeinträchtigen. Auch durch Glas hindurch kann das Satellitensignal nicht empfangen werden.
* Vergewissern Sie sich, dass das Sat-Antennenkabel mit dem Anschluss der Bezeichnung "SAT-In" oder "Dish-In" verbunden ist.
* Wenn die aufgezählten Fehlerquellen ausgeschlossen sind, probieren Sie, den Elevationswinkel geringfügig zu ändern (ca. ±2° bis ±4° abweichend vom Standardwert).
* Falls Ihre Receiver eine CI-Karte für den Fernsehempfang benötigt, vergewissern Sie sich, dass diese korrekt im CI-Schacht steckt.

CSA-10PM

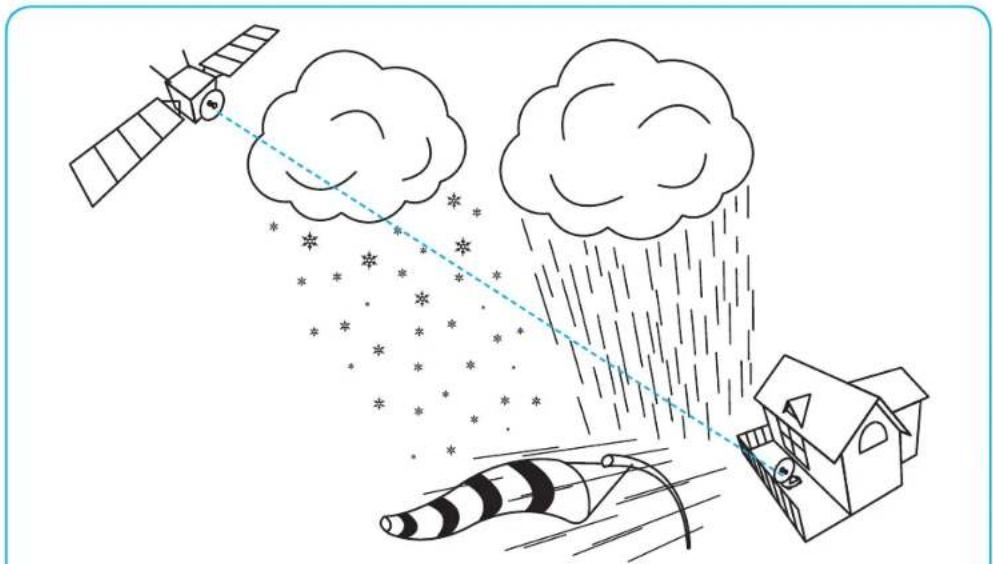

* Durch extrem schlechte Witterungsverhältnisse (Starkregen, Sturm) kann es zu einem vorübergehenden Signalverlust kommen. Je optimaler die Antenne ausgerichtet ist, und je kürzer die Verbindungskabel sind, desto geringer ist das Risiko solcher Signalschwächungen.
* Überprüfen Sie unter solchen Bedingungen unbedingt den sicheren Halt der Antenne und den festen Sitz aller Schrauben.
* Auch heftiger Schneefall kann das Signal beeinträchtigen. Schnee sollte nach Möglichkeit nicht im Parabolspiegel oder auf dem LNB liegen bleiben.

Witterungsbedingt können vorübergehend Signalverluste auftreten

CSA-10PM

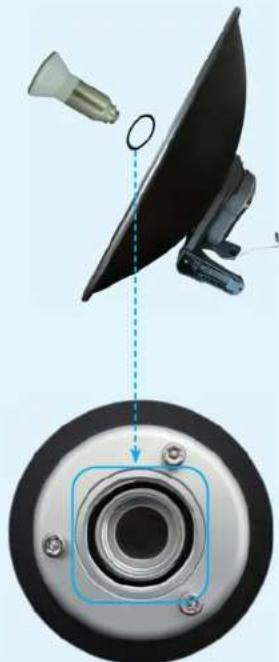

Hinweis zum Anbau des LNB

Legen Sie beim Anbau des LNB den Gummiring unter, um die Verbindung vor eindringen von Wasser zu schützen.

Einstellungswerte für europäische Hauptstädte

Land	Stadt	SAT.	TURKSAT2A/3A42.0E	HELLAS SAT 239.0E	EUTELSAT W4/W736.0E	ASTRA2A/B/D28.2E	ASTRA3EUROBIRD123.5E	ASTRA119.2E	EUTELSAT W2M/SESAT11MUROBIRD1616.0E	HOTBIRD6/8/913.0E	EUTELSAT W2A10.0E	EUTELSAT W3A7.0E	SIRIUS44.8E	THOR3/5/60.8W	ATLANTIC BIRD 35.0W	HISPASAT1C/1D30.0W
Bulgarien	Sofia	AZ	153.5	157.5	161.6	172.8	179.7	186	190.7	195	199.2	203.3	206.3	213.7	218.5	243.2
		EL	37.2	38.2	39.1	40.5	40.7	40.5	40.2	39.6	38.9	38	37.3	34.9	33	17.8
		SKEW	-19.2	-16.3	-13.4	1.7	6.8	11.4	7.8	11	14	16.9	19	24	27.2	41
Dänemark	Kopenhagen	AZ	145.7	149	152.4	161.3	166.9	172	175.9	179.5	183.2	186.8	189.4	196.3	201	228.1
		EL	21.3	22.3	23.2	25	25.8	26.2	26.5	26.5	26.5	26.3	26.1	25.4	24.6	16.2
		SKEW	-18.5	-16.9	-15.2	-3.4	-0.4	2.5	-2.3	-0.3	1.8	3.8	5.3	9.1	11.7	24.8
Finnland	Helsinki	AZ	160.6	164	167.4	176.3	181.7	186.7	190.4	193.8	197.2	200.6	203	209.4	213.7	238.7
		EL	20.3	20.8	21.2	21.8	21.8	21.7	21.4	21.1	20.7	20.1	19.7	18.4	17.3	8
		SKEW	-9.5	-7.9	-6.3	5.2	7.9	10.3	5.1	6.8	8.5	10.1	11.2	14.2	16	25.2
Frankreich	Paris	AZ	132.2	135.3	138.5	147.2	152.8	158	162.1	165.9	169.8	173.8	176.7	184.4	189.7	220
		EL	22.3	23.9	25.3	28.6	30.3	31.6	32.4	32.9	33.4	33.7	33.8	33.8	33.4	25.9
		SKEW	-29.1	-27.5	-25.8	-13.9	-10.5	-7.2	-11.7	-9.2	-6.7	-4.1	-2.2	2.9	6.3	25
Deutschland	Berlin	AZ	145.5	148.9	152.3	161.6	167.4	172.7	176.7	180.5	184.3	188.1	190.8	197.9	202.8	230
		EL	24.4	25.5	26.4	28.4	29.2	29.7	29.9	30	29.9	29.7	29.4	28.5	27.6	18
		SKEW	-20.2	-18.3	-16.4	-4.1	-0.7	2.6	-2.0	0.3	2.6	4.9	6.6	10.8	13.6	27.8
GB	London	AZ	130.8	133.8	136.9	145.4	150.7	155.8	159.6	163.3	167.1	170.8	173.6	181	186.1	216.2
		EL	19.3	20.7	22.1	25.3	27	28.3	29.1	29.8	30.3	30.7	30.9	31.1	30.9	24.8
		SKEW	-28.1	-26.7	-25.2	-13.7	-10.7	-7.8	-12.5	-10.3	-8.0	-5.7	-4.0	0.6	3.8	21.6
Griechenland	Athen	AZ	151.8	156	160.5	172.7	180.3	187.3	192.4	197.1	201.6	206	209.1	216.8	221.7	245.7
		EL	42	43.1	44.1	45.7	46	45.7	45.2	44.6	43.7	42.6	41.7	39	36.8	19.6
		SKEW	-21.9	-18.7	-15.3	1.3	7.3	12.7	9.7	13.4	16.9	20.2	22.5	28.1	31.6	45.9
Ungarn	Budapest	AZ	150.2	153.9	157.6	167.7	174	179.9	184.2	188.3	192.3	196.2	199.1	206.4	211.3	237.4
		EL	31	32.1	33	34.7	35.3	35.4	35.3	35.1	34.7	34.2	33.7	32	30.6	18
		SKEW	-19.6	-17.3	-14.9	-1.3	3	6.9	2.8	5.6	8.3	10.9	12.8	17.5	20.5	34.7
Italien	Rom	AZ	139.7	143.3	146.9	157.2	163.8	170	174.8	179.3	183.7	188.2	191.5	199.8	205.3	233.9
		EL	33.1	34.6	36	39	40.3	41.1	41.5	41.6	41.5	41.3	41	39.7	38.4	25.4
		SKEW	-28.8	-26.4	-24.0	-9.8	-5.0	-0.4	-3.9	-0.6	2.8	6.1	8.5	14.6	18.5	37
Polen	Warschau	AZ	154.1	157.7	161.3	170.9	176.8	182.3	186.3	190.1	193.8	197.5	200.2	207.1	211.7	237.4
		EL	27.1	27.9	28.6	29.8	30.1	30.2	30	29.7	29.3	28.8	28.3	26.8	25.5	14.2
		SKEW	-15.5	-13.4	-11.3	1.5	5.1	8.4	3.9	6.1	8.4	10.6	12.2	16.2	18.7	31
Portugal	Lissabon	AZ	116.7	119.2	121.8	129.3	134.2	139.2	143	146.9	150.9	155.1	158.3	167	173.3	211.3
		EL	21.2	23.4	25.5	30.9	33.8	36.4	38.1	39.6	40.9	42.1	42.9	44.4	45	40.2
		SKEW	-44.2	-42.9	-41.5	-30.2	-27.0	-23.7	-28.0	-25.3	-22.3	-19.2	-16.8	-10.1	-5.2	23.9
Spanien	Madrid	AZ	122.3	125.1	128	136.2	141.6	146.9	151.1	155.2	159.4	163.8	167	175.8	182	217.3
		EL	24.2	26.2	28.2	33	35.6	37.7	39.1	40.2	41.2	42	42.5	43.2	43.3	36
		SKEW	-40.1	-38.6	-36.9	-24.8	-21.2	-17.6	-21.6	-18.7	-15.6	-12.3	-9.9	-3.2	1.5	27.5
Belgien	Brüssel	AZ	135.2	138.3	141.6	150.4	155.9	161.2	165.2	169	172.8	176.7	179.5	187	192.1	221.5
		EL	22	23.4	24.7	27.6	29.1	30.2	30.8	31.3	31.6	31.8	31.8	31.6	31.1	23.5
		SKEW	-26.5	-24.9	-23.1	-11.2	-7.9	-4.8	-9.3	-7.0	-4.6	-2.1	-0.3	4.4	7.6	24.7
Schweden	Stockholm	AZ	152.7	156.1	159.4	168.3	173.7	178.7	182.4	185.9	189.4	192.9	195.4	201.9	206.4	232.4
		EL	19.6	20.3	21	22.1	22.5	22.7	22.7	22.5	22.3	22	21.7	20.7	19.8	11.4
		SKEW	-13.5	-12.0	-10.3	1.1	3.8	6.4	1.3	3	4.8	6.5	7.8	11	13.1	23.8
Schweiz	Bern	AZ	136.7	139.9	143.3	152.6	158.5	164.1	168.3	172.4	176.5	180.6	183.6	191.4	196.7	226.3
		EL	26.4	27.8	29.2	32.3	33.7	34.7	35.3	35.7	35.9	36	35.9	35.3	34.6	24.9
		SKEW	-27.9	-26.0	-24.1	-11.3	-7.5	-3.8	-7.9	-5.2	-2.4	0.4	2.4	7.8	11.3	29.5
Österreich+	Wien	AZ	147.3	150.8	154.5	164.4	170.5	176.3	180.5	184.6	188.6	192.5	195.4	202.8	207.7	234.6
		EL	29.4	30.5	31.5	33.5	34.2	34.6	34.7	34.6	34.3	33.9	33.5	32.1	30.9	19.2
		SKEW	-21.1	-19.0	-16.7	-3.4	0.7	4.5	0.4	3	5.7	8.3	10.2	15	18.1	32.9
