BEDIENUNGSANLEITUNG CSA-240M Camos

Vollautomatische selbstnachführende Satellitenantenne

Bedienungsanleitung

Ver. 1.4

CAMOS

Vielen Dank für Ihr Vertrauen in unser Produkt. Um Fehler bei der Montage und Handhabung zu vermeiden, lesen Sie bitte diese Bedienungsanleitung sorgfältig, bevor Sie die Antenne installieren und in Betrieb nehmen!

Bitte notieren Sie hier die Serien-Nr. Ihrer Antenne und geben Sie bei Rückfragen unbedingt diese Nummer an:

Ser.-Nr.:

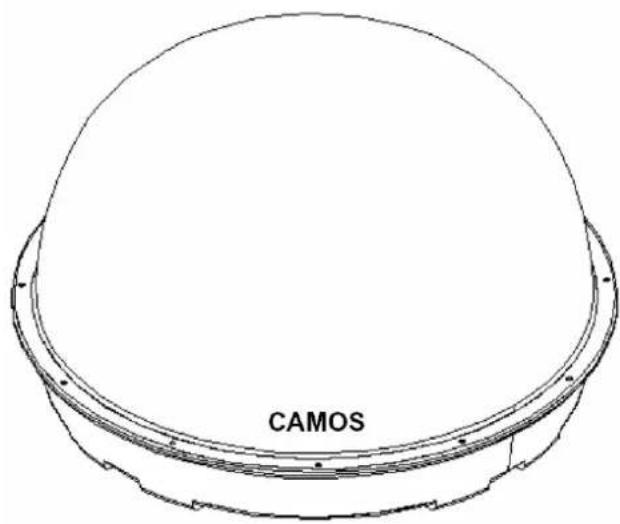

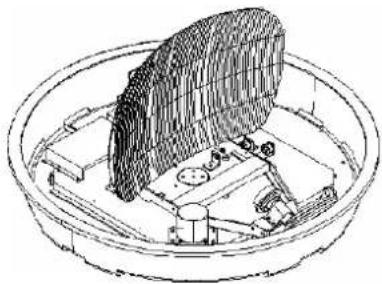

Die CSA-230M / CSA-240M ist eine vollautomatische, selbstnachführende Satelliten-antenne für alle Astra-Satelliten, Eutelsat/Hotbird und Sirius, wobei die CSA-240M durch ein größeres Antennenelement etwas höhere Empfangsreserven für Eutelsat/Hotbird und in den Randgebieten der Ausleuchtzone der anderen Satelliten aufweist.

Somit ist sie die mobile, digitale Empfangslösung - auch während der Fahrt! - für Wohnmobil, Bus, LKW und PKW.

Die CSA-230M / CSA-240M ist einfach zu montieren (sie wird mit einem Spezialkleber einfach auf das Dach aufgeklebt) und anzuschließen, da nur ein einziges Anschlußkabel (für Antennensignal und Stromversorgung) zur Antenne führt.

Der kompakte Aufbau in Kuppelform und die niedrige Aufbauhöhe von ca. 30cm (40cm bei CSA-240M) machen diese Antenne absolut unempfindlich gegenüber Wind.

1. Lieferumfang

• Sat-Antenne CSA-230M / CSA-240M
• Steuerbox inkl. Stromversorgungskabel
• 1 Koaxialkabel (10m) mit beidseitig montierten F-Steckern
• 1 Koaxial-Zwischenkabel
• Gel-Schutzkappe für F-Stecker

Optional:

- digitaler Satellitenreceiver SVR-300 CI inkl. Zubehör

Grundsätzlich empfehlen wir, den Einbau durch Ihren Fachhändler oder eine Fachwerkstatt vornehmen zu lassen!

Beachten Sie bitte auch, dass sich durch die Antenne die Fahrzeughöhe entsprechend ändert!

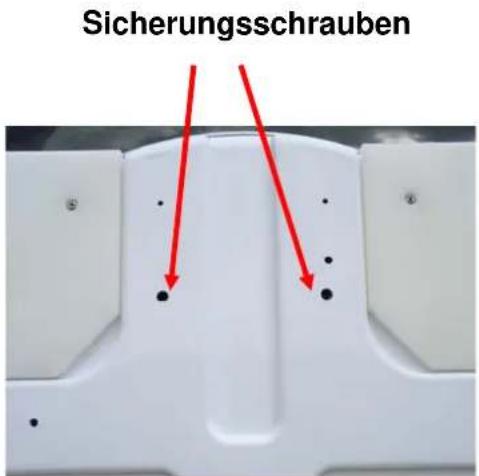

Achtung! Vor der Montage müssen Sie die beiden Sicherungsschrauben auf der Unterseite der Antenne entfernen!

Sicherungsschrauben

Antennenunterseite

Wichtiger Montagehinweis!

Bei einigen Fahrzeugen, kann es aufgrund der umfangreichen in diesen Fahrzeugen verbauten Elektronik zu Fehlfunktionen der Antennen CSA 230 oder CSA 240 kommen.

Diese beschränken sich meist auf bestimmte Dachbereiche.

Vor dem endgültigen Verkleben ist es daher ratsam zunächst einen Funktionstest an unterschiedlichen Positionen auf dem Fahrzeugdach durchzuführen.

Richtet sich die Antenne innerhalb von max. 2 Minuten auf den Satelliten aus, kann Sie an der gewählten Position verklebt werden.

Falls Sie die Antenne nicht auf das Fahrzeug kleben wollen, ist als Zubehör ein Montageset erhältlich (CAMOS Art.-Nr. 1752A), dass aus zwei Montage-Trägerplatten besteht, die anstelle der Antennenfüße auf das Fahrzeug geklebt werden.

Die Antenne wird anschließend auf die Trägerplatten aufgeschraubt.

Wichtig!

Bitte halten Sie sich unbedingt an die einzelnen Punkte der Montageanweisung!

Beachten Sie bitte auch unsere Gewährleistungshinweise!

Allgemeines:

Sorgen Sie für einen geeigneten Arbeitsplatz, eine Garage/Halle ist besser als ein Platz im Freien. Die Umgebungstemperatur zur Montage soll zwischen +5°C und max.+25°C liegen. Arbeiten Sie im Freien nicht in der Sonne. Halten Sie die Arbeitsvorschriften beim Umgang mit Chemieprodukten ein. Sorgen Sie für die notwendige Arbeitshygiene.

Vorbereitung:

1. Vergewissern Sie sich, dass das Dach Ihres Fahrzeugs ausreichend stabil ist. Bei ungenügender oder zweifelhafter Dachstabilität ist ein ca. 2mm starkes Blech mit ca. 100 x 100 cm auf der Dachaußenhaut zu befestigen. Erkundigen Sie sich dazu bei Ihrem Fahrzeughersteller.
2. Prüfen Sie, ob alle Teile vorhanden sind.
3. Setzen Sie die Antenne auf den späteren Einbauplatz und richten Sie sie aus. Achten Sie darauf, dass der Einbauplatz eben ist und keine Dachaufbauten im Weg sind, die den Satellitenempfang stören können. Aufbauten bis zu 8cm Höhe spielen keine Rolle, höhere Aufbauten sollten einen entsprechender Abstand zur Antenne haben, damit kein Hindernis zwischen Antenne und Satellit (minimale Elevation 16°-17°) vorhanden ist (siehe Zeichnung). Der min. Abstand zu einer Klimaanlage sollte 30cm betragen.

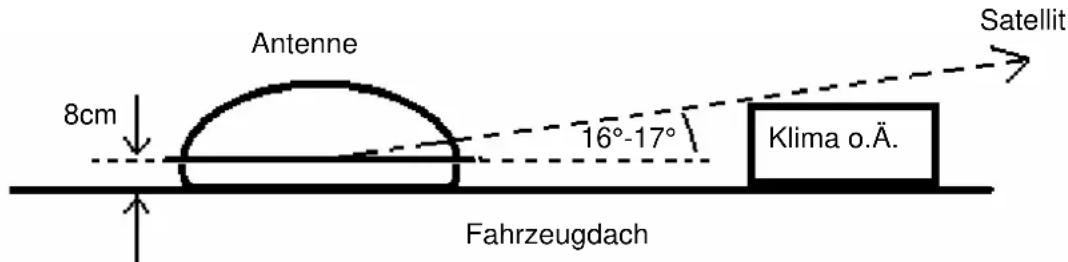

Antenne 8cm 16°-17° Klima o.Ä. Fahrzeugdach Satellit

Achtung!

Zeichnen Sie die Antennenfüße mit einem geeigneten Stift an. Sollte es hierbei zu Schwierigkeiten kommen, z.B. durch starke Dachkrümmung, rufen Sie bitte unsere Hotline an, um die weitere Vorgehensweise abzustimmen.

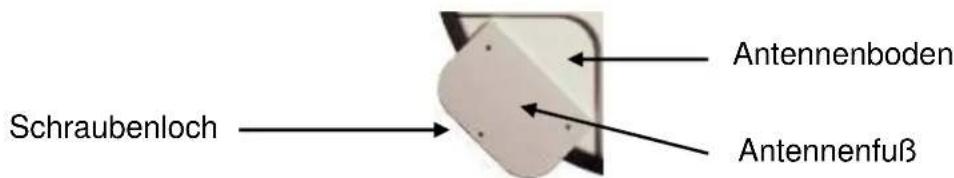

Schraubenloch Antennenboden Antennenfuß

1. Entfernen Sie die Antenne wieder.

Reinigen Sie die Montagefläche und die Antennenfüße mit dem Reiniger 1 und einem der mitgelieferten Vlieswischtücher (Latexhandschuhe tragen).

Schleifen Sie die Flächen und Füße mit 120er Schleifpapier leicht an und reinigen Sie erneut mit dem Reiniger 1 (ACHTUNG: Flächen anschließend nicht mehr berühren) und lassen Sie den Reinigen ca. 10 Minuten ablüften.

1. Tragen Sie nun mit dem Wollwischer (Latexhandschuhe tragen) den Primer 2 dünn und gleichmäßig auf die Klebefläche und die Klebeseite der Montagefüße auf.. Lassen Sie den Primer 10 Minuten ablüften (ACHTUNG: Flächen anschließend nicht mehr berühren). Primer Flasche nach gebrauch sofort wieder verschließen.

Hinweis:

Sollte die Klebefläche aus einem Ihnen unbekannten Material bestehen, empfehlen wir dringend, eine Probeklebung vorzunehmen. Wir sind selbstverständlich in Zusammenarbeit mit unserem Lieferanten in der Lage, eine Materialanalyse durchzuführen, dies ist aber mit nicht unerheblichen Kosten und Zeitaufwand verbunden.

Klebung:

1. Schneiden Sie die mitgelieferte Kartusche Spezialkleber 3 auf (Latexhandschuhe tragen) und setzen Sie die schräg angeschnittene Kartuschenspitze auf.

2. Tragen Sie nun den Kleber auf die Klebeseite der Antennenfüße gleichmäßig auf, so dass eine mindestens 3-4 mm dicke Klebeschicht entsteht.

3. Setzen Sie nun sofort (max. innerhalb von 5 Minuten nach Kleberauftrag) die Antenne auf die angezeichneten Felder. Drücken Sie die Füße leicht und gleichmäßig an und fixieren Sie die Antenne gegen Verrutschen, z.B. durch Klebeband.

Es müssen sich nach dem Andrücken noch mindestens 2mm Kleber zwischen Antennenfuß und Oberfläche befinden. Die Aushärtung des Klebers beträgt maximal 48 Stunden bei +18°C und einer relativen Luftfeuchte von 50%.

Sollte während der Montagezeit sehr wenig Luftfeuchtigkeit herrschen, sprühen Sie nach dem Aufsetzen der Antenne mit einem Blumenbesprüher etwas Wasser in die Luft im dem Bereich der Antennenfüße.

1. Entfernen Sie die ausgetretene Klebemasse sofort mit einem Holzspatel und wischen Sie verunreinigte Flächen mit einem der Wischvliestücher und Reiniger 1 sauber.

2. Zu Ihrer Sicherheit können Sie die Antennenfüße mit je einer Schraube durch die vorhandene Bohrung auf der Oberfläche zusätzlich sichern (empfohlen). Setzen Sie die Schraube erst nach dem Aushärten des Klebers.

3. Anschluss

Montieren Sie die Steuerbox und den Satellitenreceiver im Fahrzeuginneren nicht im Bereich eines Airbags! Achten Sie auf eine sorgfältige Verlegung der Kabel, um Kurzschlüsse zu vermeiden! Achten Sie hierbei auch auf schon vorhandene Kabel!

1. Schließen Sie die Antenne mit dem beiliegenden Koaxialkabel (weiß) an der Steuerbox an.

2. Setzen Sie anschließend die Gel-Schutzkappe über die Anschlussbuchse der Antenne (Schutz vor Witterungs-einflüssen).

Gel-Schutzkappe

1. Verbinden Sie das Stromversorgungskabel mit der Box und der Stromquelle (z.B. Fahrzeugbatterie). Das rote Kabel ist der Pluspol (+), das schwarze der Minuspol (-).

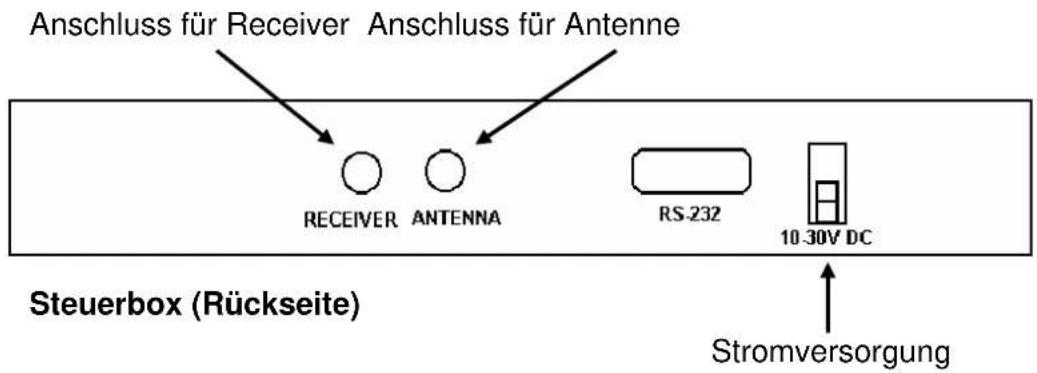

Anschluss für Receiver Anschluss für Antenne RECEIVER ANTENNA RS-232 10.30V DC Steuerbox (Rückseite) Stromversorgung

1. Schließen Sie den Satellitenreceiver gemäß der entsprechenden Bedienungsanleitung an und verbinden Sie ihn nun mit dem kurzen Koaxial-Zwischenkabel mit der Steuerbox.

Monitor (z.B. CAMOS CM-1510D)

4. Inbetriebnahme

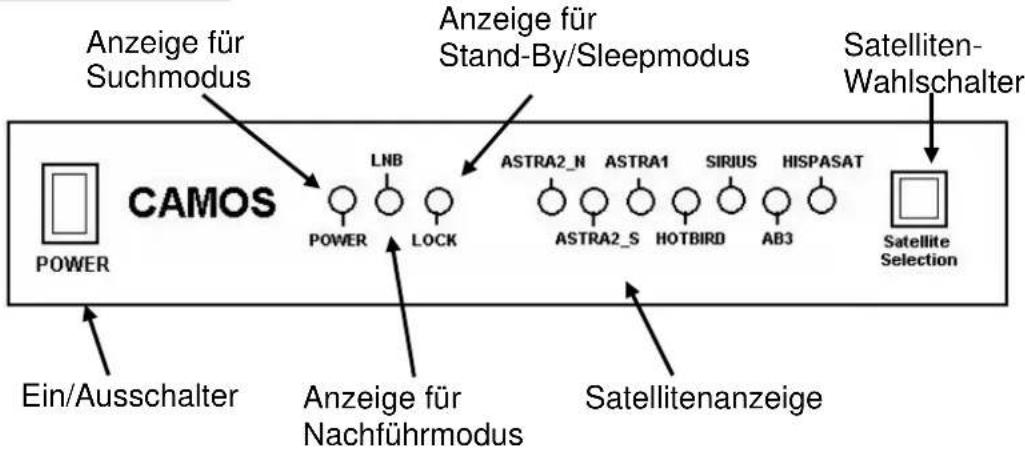

Anzeige für Suchmodus Anzeige für Stand-By/Sleepmodus Satelliten-Wahlschalter CAMOS LNB POWER LOCK ASTRA2_N ASTRA1 SIRIUS HISPASAT ASTRA2_S HOTBIRD AB3 Satellite Selection Ein/Ausschalter Anzeige für Nachführmodus Satellitenanzeige

1. Schalten Sie den Satellitenreceiver und den Monitor/TV-Gerät ein. Nun können Sie die Steuerbox einschalten.

2. Die Antenne beginnt mit dem Suchvorgang und richtet sich schließlich auf den zuletzt angewählten Satelliten aus. Die Dauer des Suchvorgangs ist abhängig vom Standort der Antenne und kann zwischen ca. 30 Sekunden und 2 bis 3 Minuten liegen.

5. Bedienung

1. Auswahl des Satelliten und Suchvorgang

Drücken Sie sooft auf die Satelliten-Auswahltaste, bis die entsprechende Satellitenanzeige aufleuchtet.

ASTRA 2-N Wählen Sie diese Einstellung, wenn Sie sich im nördlichen Bereich der Ausleuchtzone von Astra 2 befinden.

ASTRA 2-S Wählen Sie diese Einstellung, wenn Sie sich im südlichen Bereich der Ausleuchtzone von Astra 2 befinden.

ASTRA 1 Wählen Sie diese Einstellung für Astra 1

HOTBIRD Wählen Sie diese Einstellung für Hotbird

SIRIUS Wählen Sie diese Einstellung für Sirius

AB 3 Wählen Sie diese Einstellung für Atlantik Bird

Hispasat Wählen Sie diese Einstellung für Hispasat

Nun beginnt der Suchvorgang und die Anzeige für den Suchmodus (Search) leuchtet auf.

2. Nachführmodus (Tracking)

Wenn der Satellit gefunden wurde, erlischt die Satellitenanzeige kurz und leuchtet wieder auf. Nun ist der Satellit "eingeloggt" und die Anzeige für den Nachführmodus (Tracking) leuchtet auf.

In manchen Fällen kann es vorkommen, dass die Antenne sich zuerst auf einen falschen Satelliten einloggt. Dann leuchtet kurz die Anzeige dieses Satelliten auf,

erlischt aber wieder, denn die Antenne hat den "Irrtum" erkannt und wechselt schnell zum richtigen Satelliten.

Nun hält die Antenne automatisch die richtige Position zum Satelliten, so dass Sie auch während der Fahrt ungetrübten Fernsehgenuss haben.

Achtung! Selbstverständlich ist es aus Sicherheitsgründen für den Fahrzeugführer verboten, während der Fahrt fernzusehen!

Es kann natürlich vorkommen, dass während der Fahrt Hindernisse wie Tunnel, Bäume, Gebäude oder LKW die direkte Verbindung zum Satelliten unterbrechen. In diesem Fall ist natürlich auch kein Empfang möglich.

Sobald sich das Fahrzeug wieder im Empfangsbereich des Satelliten befindet, wird:

a) bei kurzzeitiger Abschattung der Nachführmodus (Tracking) wieder aufgenommen und der Satellit wird innerhalb kürzester Zeit (ca. max. 30 Sekunden) wiedergefunden.

b) bei längerer Abschattung der Suchmodus (Search) neu gestartet und der Satellit wird in kurzer Zeit wieder gefunden (max. ca. 2 - 3 Minuten).

3. Standby/Sleepmodus

Bei stehendem Fahrzeug (die Position der Antenne ändert sich nicht) geht die Antenne nach einer gewissen Zeit (ca. 2 min.) in den Standby/Sleep-Modus und die SLEEP-Anzeige leuchtet zusätzlich auf.

Falls nun die Antennenposition (das Fahrzeug fährt los) geändert wird, geht die Antenne automatisch wieder in den Suchmodus (Search) oder Nachführmodus (Tracking), je nachdem, wie sehr die Position geändert wurde.

Der Standby/Sleepmodus kann auch manuell aktiviert werden, indem Sie nach dem Einloggen des Satelliten kurz 1x die Satelliten-Auswahltaste drücken.

Dies ist zu empfehlen, wenn sich das Fahrzeug für längere Zeit nicht mehr bewegt, z.B. auf dem Campingplatz!

Dadurch wird vermieden, dass bei leichten Fahrzeugschwankungen oder kurzzeitiger Abschattung des Satelliten (z.B. dichte Regen- oder Gewitterwolken) der Nachführführmodus aktiviert wird.

Durch erneutes Drücken dieser Taste wird der Standby/Sleepmodus aufgehoben (falls Sie über Nacht die Antenne komplett ausschalten, wird bei der nächsten Inbetriebnahme der Suchvorgang erneut gestartet und der Satellit innerhalb kürzester Zeit gefunden).

6. Falls es Probleme gibt

- sind Hindernisse (Bäume Gebäude usw.) in Richtung des Satelliten? Wählen Sie einen anderen Standort oder warten Sie, bis sich das Fahrzeug nicht mehr im abgeschatteten Bereich befindet.

- sind die Antennenkabel korrekt angeschlossen oder defekt (Kabelbruch)?

Überprüfen Sie die Antennenstecker und das Kabel.

Bei Benutzung eines anderen Anschlusskabels zur Antenne:

Das Kabel darf nur aus hochwertigen Komponenten (High-Quality/Low Loss) für Kabel und Stecker bestehen, denn neben dem Antennensignal wird auch die Betriebs-

spannung für die Antenne durchgeleitet. Hier machen sich geringste Verluste bemerkbar. Grundsätzlich empfehlen wir die Verwendung der beigelegten Kabel.

- haben Sie den richtigen Satelliten angewählt? Prüfen Sie, ob der im Receiver eingestellte Satellit mit dem in der Steuerbox angewählten übereinstimmt.

- ist die Steuerbox/Sat-Receiver eingeschaltet?

- ist die Stromversorgung angeschlossen? Kontrollieren sie die Anschlusskabel.

Lackierung der Antenne:

Grundsätzlich empfehlen wir, die Antennenhaube nicht zu lackieren, da jede zusätzliche Farbschicht Auswirkungen auf den Empfang haben kann.

Falls Sie dennoch eine Umlackierung vornehmen wollen, sollten Sie darauf achten, dass die Farbe keine Metallpartikel enthält und die Lackschicht möglichst dünn aufgetragen wird.

Wir übernehmen keine Haftung bei Schäden an der Haube, die evtl. durch im Lack enthaltene Lösungsmittel hervorgerufen werden können.

7. Technische Daten

Frequenzbereich: 10,7 bis 12,75 GHz

LNB-Typ: universal

Polarisation: horizontal und vertikal

Gain/Verstärkung: 33dBi

Elevation (Neigung): 17° - 60°

Suchwinkel (Azimuth): 360 Grad endlos

Stromversorgung: 10 - 30V / ca. 27W max.

Temperaturbereich: -22°C bis +55°C
