BEDIENUNGSANLEITUNG CM-1510D Camos

Vielen Dank für Ihr Vertrauen in unser Produkt. Um Fehler bei der Montage und Handhabung zu vermeiden, beachten Sie die nachfolgenden Hinweise bitte sorgfältig.

1. Infall 2
2. Vorsichtsmaßnahmen 3
3. Aussfallungsmerkmale 4
4. Monitor/TV 5
5. Fernbedierung
6. Funktionen 9
7. Picture / BidMenu 9
   B. Setup - Menii 11
8. Sound / Audio - Menu 12
9. TV - Menu 13
10. Color - Menu (Farbtemperatur) 14
11. Bidmodi 15
12. Anschlüsse und Verbindungen 16
13. Reinigung und Instandhaltung 19
14. Einsetzen der Batterie in die Fernbedienung 21
15. Technische Daten 22

2. Vorsichtsmaßnahmen

« Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Gerätes sorgfältig durch.

Schließen Sie die Kabel genau nach Anweisung an.

«Benutzen Sie das Gerät nur bei Temperaturen zwischen 0 °C bis + 50 °C.

«Wenn das Gerät noch kalt ist, erscheint das Bild zuerst etwas dunkel.

Das änderl sich nach einigen Minuten.

«Flüssigkeiten und andere Gegenstände können dem Gerät schaden, wenn diese in das Gerät eindringen.

- Öffnen Sie nicht das Gerät. Sie könnten Hochspannung

oder anderen Gefahren ausgesetzt werden.

«Benutzen Sie das Gerät nicht über einen längeren Zeitraum.

wenn der Motor des Fahrzeugs aus ist. Es könnte dazu führen, daß die Batterie leer wird.

3. Ausstattungsmerkmale

• hochauflösendes, gering reflektierendes TFT LCD Display mit hohem Kontrastverhältnis und Helligkeit
  ✗ IR Fernbedienung im Lieferumfang enthalten
• elektronische Kontrolle für alle Funktionen, auch per Fernbedienung (Ein/Aus, Kontrast, Helligkeit, Farbe usw.)
  komfortables Bildschirm-Menü (On Screen Display / OSD) mit Anzeige aller Funktionen auf dem Bildschirm
  © OSD-Sprache aus 7 Sprachen wählbar (Englisch, Deutsch, Französisch, Italienisch, Spanisch, Japanisch, und Koreanisch)
• automatische Video-Systemerkennung (PAL/NTSC/AUTO)
  e eingebauter Analog-TV-Tuner (nur TM-1210D/TM-1510D)
• automatische Bildschirmanpassung bei Anschluß an PC (RGB)
  Anschluss für 2x AV (Video), D-SUB analog (PC), DVI digital (PC)
  » Audioausgang zum Anschluß an Verslärker
  « IR-Fernbedienungsausgang (Signal wird durchgeschleift)
  « Ton-Stummschaltung über die Fernbedienung
  « niedriger Stromverbrauch

4. Monitor / TV

① POWER Ein/Aus-Taste
② MODE Eingangswahltaste für AV1, 2 (Video), DSUB analog (PC) oder DVI digital und zur Untermenü-Auswahl
(3) ▼VOL▲ Tasten zur Änderung der Werte eines ausgewählten Menüs (z.B. Helligkeit usw.) Und zur Lautstärkeeinstellung
④ ▼PROG ▲ Tasten zur Menü-/Untermenüauswahl
Aufruf des Hauptmenüs
[NO TEXT]
g

5. Fernbedienung

① POWER Drücken Sie die Power-Taste, um das Gerät ein- oder auszuschallen
TV/AV Eingangswahltaste für AV1, 2 (Video), DSUB analog (PC). DVI digital oder TV (nur TM-1510D/TM-1210D)
③ RECALL Statusanzeige (Eingang, Video-System, Lautstärke)
④ SLEEP Sleeptimer - nur bei TV-Betrieb - (0 - 120 Minuten in 10-Minutenschritten)
⑤ MENU Hauptmenü-Taste
© ? ?VOL Tasten zur Lautstärkeinstellung oder Einstellung eines Menüpunktes (z.B. Helligkeit, Kontrast)
7 ▼▲ CH Terstand der Muttererichtlich Eienst Bildsinstörungen ausgevendemtenen und die Fällig bei Handobomodus Oder TV-Programmniwah

AUTO PIC

® MUTE Ton-Stummschaltung
02 SETUP Aufruf des SETUP-Menus
PICTURE Aufruf des Bild-Menus
SOUND Aufruf des Audio-Menus
0 - 9 Zifferntasten zur TV-Programmwahl
A.MEMO Kanalsuchlauf und Auto-Speicherung
CH.SET Wechseltaste für gespeicherte TV-Kanale -(z.B. Wechsel auf PR5: "CH.SET", "5" und "MENU" drücken)

6. Funktionen

- Die Tasten auf der Fernbedienung werden in Klammern ( ) dargestellt -

1. POWER (POWER)

Drücken Sie die Power-Taste, um das Gerät ein- oder auszuschalten

2. MODE (TV/AV)

Eingangswahltaste für AV1oder AV2 (Video), DSUB analog (PC).

DVI digital oder TV

Drücken Sie diese Taste, gelangen Sie ins Hauptmenü.

Die Auswahl der Untermenüse (Picture/Bild-/ Setup-/Sound-/Audio-

oder TV-Menu) erfolgt mit den ?PROG? (▼ ▲CH) - fasten

Sie gelangen in die einzelnen Untermenüs, indem Sie die

VOL (?) - Taste betätigen.

Die Anwahr der Funktionen in den Unternehus erfolgt mit den ZEROS3 (T. 4, CH), Testes

?PROG? (▼ ▲ CH) - Testen

Die Einstellung der Funktionen in den Untermenus erfolgt mit den ?VOL?([??VOL) - Tasfen

Sie verlassen das Hauptmenü durch zweimaliges Drücken der

MENU (MENU) - Taste.

7. Picture / Bild - Menü

(im TV-Modus entfällt der Menüpunkt "SYSTEM")

a) Bei Anschluß eines Computers (DSUB ANALOG):


ACTORS
COLOR	HORNINGS 73 -
SETUP	CONTRAST 60 -
SOUND	H POSITION 54 -
	V POSITION 60 -
	PHASE 14 -
	PIXEL FREQ. 100 -

BRIGHTNESS	Einstellung der Helligkeit
CONTRAST	Einstellung Kontrast
H POSITION	Horizontale Bildposition
V POSITION	Vertikale Bildposition
PHASE	Einstellung der Phase
PIXEL FREQ.	Einstellung der Pixelfrequenz

b) Bel Anschluß eines Computers (DVI DIGITAL):


FIGURE	BRIGHTNESS	75 -
COLOR	CONTRAST	80 -
SCTUP	H POSITION	1 -
SOUND	V POSITION	80 -
	PHASE	80 -
	PIXEL FREQ	80 -

BRIGHTNESS Nur Einstellung der Helligkeit möglich

c) Bei Anschluß einer Videoquelle (AV1/AV2):

■ PICTURE(PICTURE)

FIGURE
SETUP	DRIGITNESS 58 - *
	CONTRAST 40 - *
	SHARPNESS 14 - *
	COLOR TINT 60 - *
	COLOR TONE 90 - *
SYSTEM AUTO NTSC PAL

BRIGHTNESS	Einstellung der Helligkeit
CONTRAST	Einstellung Kontrast
SHARNESS	Bildschräfte
COLOR TINT	Farbton (nur bei NTSC)
COLOR TONE	Farbstärke/-kontrast
SYSTEM	Auswahl des TV/Videosystems.PAL (Europa) / NTSC (USA, JAPAN) / AUTO (automatische Auswahl)

8. Setup - Menü

Bei Anschluß einer Videoquelle (AV1 / AV2) oder Computer (DSUB ANALOG / DVI DIGITAL):

SETUP(SETUP)

LANTUAGI	ENGLISH
OSD TIME	10 - *
TRANSLUCENT	14 - *
OSD H POS	50 - *
OSD V POS.	50 - *
FACTORY RESET	OFF

LANGUAGE	Menu-Sprache (wähl: englisch/deutsch/ franz./Spanisch/Italienisch/japanisch/koreanisch)
OSD TIME	Zeit (Sekunden), bis das OSD - Menu erlischt
TRANSLUCENT	Einstellung der OSD - Hinlergrundtransparenz
OSD H POS.	Horizontale Position des Bildschirm-Menüs
OSD V POS.	Vertikale Position des Bildschirm-Menüs
FACTORY RESET	Rücksetzen auf Werkseinstellung

9. Sound / Audio - Menü

■ SOUND(SOUND)

MUTE	Ton-Stummschallung
VOLUME	Einstellung Lautstärke
TREBLE	Höhen
BASS	Tiefen

10. TV - Menü

■ TV

TV	TYPE	CATV
PICTURE	CHANNEL	9
SETUP	ADD/DELETE	ADD
SOUND	FINE TUNE	+0
	AUTO SEARCH	OFF
	TV REGION	GERMANY/FAL/E/G

TYPE	KABEL (inkl. Kabelkanäle, fest eingestellt)
CHANNEL	Direktanwahl des TV-Kanals
ADD/DELETE	DELETE = Löschen des angewählten Kanals ADD = Hinzufügen des Kanals
FIEN - TUNE	Sender-Feinabstimmung (mit den ? ? Tasten)
AUTO SEARCH	Automatischer Sendersuchlauf(wird mit den ? ? Tasten gestartet)
TV REGION	Auswahl des TV-Systems (mit den ? ? Tasten)

TV-Regionen:

Deutschland: GERMANY PAL-B/G

Spanien: SPAIN PAL-B/G

Italien: ITALY PAL-B/G

Schweden: SWEDEN PAL-B/G

China: PAL-D/K

England: UK PAL-I

Frankreich: FRANCE SECAM-L

Russland: RUSIA SECAM-D/K

11. Color - Menü (Farbtemperatur)

Nur bei Anschluß eines Computers (DSUB ANALOG / DVI DIGITAL):

9300K	Farbtemperatur 9300K (rot 42/grün 52/blau 50)
7300K	Farbtemperatur 7300K (rot 51/grün 46/blau 46)
6500K	Farbtemperatur 6500K (rot 40/grün 54/blau 54)
USER	Individuelle Einstellung der drei Farbkanale

12. Bildmodi (bei PC-Betrieb)

Mode Resolution		Horizontal Frequency(KHz)	Vertical Frequency(Hz)	Pixel Clock Frequency(MHz)	Sync Polarity (H/V)
VGA	720 x 400 31.469	70.087 28.322 - / +
	640 x 480 31.469	59.940 25.175			- / -
	640 x 480 37.500	75.000 31.500			- / -
SVGA	800 x 600	37.880		40.00060.300	+ / +
	800 x 600	46.875	75.000	49.500	+ / +

CM/TM-1510D Only

XGA	1024 x 768	48.363	60.004	65.000	- / -
	1024 x 768	60.023	75.029	78.750	+ / +

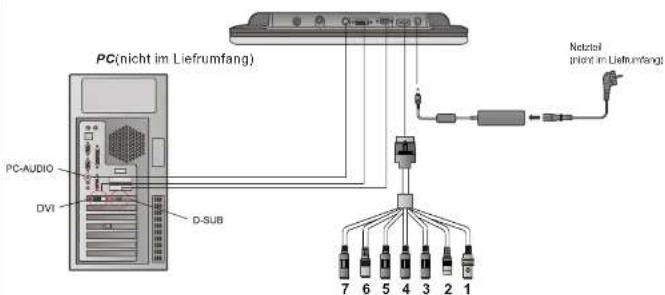

13. Anschlüsse und Verbindungen

Rückansicht

An die Rückselte des CM/TM-1510D kann z.B. ein Wandhalter mit 75mm Befestigungslochabstand (75mm-VESAStandard geschraubt werden wir empfehlen unseren Vesamount 75, Art.-Nr. 7045B. Vorher muss natürlich der Standfuss abgeschraubt werden.)

① ② ③ ④ ⑤ ⑥

① ANT IN Antennenanschluss
2 PCAUDION Audioeingang bei PC-Betrieb. Hier wird der Audioausgang der Soundkarte angeschlosser
③ DV I Anschluss eines PC über DVI-Buchse
④ D SUB Anschluss eines PC über normale D-SUB-Buchse
5 AV-IN Anschluss des Multifunktionskabels (Video, Audio usw.)
DCMN ⊖ ⊕ ⊕ Stromversorgungs-/Netzteilanschluss

PC(nicht im Liefrumfang) PC-AUDIO DVI D-SUB Notteil intent im Liefrumfang: 7 6 5 4 3 2 1

14. Reinigung und Instandhaltung

1. VIDEO 1 (Cinch/RCA, gelb) Video-Eingang 1 (Composite)
   2.VIDEO 2 (Cinch/RCA, gelb) Video-Eingang 2 (Composite)
2. AUDIO 1 (3,5mm Stereoklinkenbuchse) Audioeingang 1 (Stereo) für den Ton des Video-Eingangs 1 (das Audiosignal wird zum Audicausgang durchgeschleift)
3. AUDIO 2 (3,5mm Stereoklinkenbuchse) Audioeingang 2 (Stereo) für den Ton des Videoeingangs 2 (das Audio signal wird zum Audioausgang durchgeschleift)
4. AUDIO OUTPUT (3,5mm Stereoklinkenbuchse) Audio-Ausgang (Stereo), zum Anschluß an einen Verstärker.
5. DC 12V Stromversorgung 12V DC / Anschluss für 12V-Netzteil
6. REMOTE OUT (schwarz) IR-Fernbedienungsausgang. Wird dieser Anschluss durch ein 3,5mm Sterecklinkenkabel mit dem Fernbedienungseingang eines anderen CAMOS-Gerätes verbunden, können sowohl der CM/TM-1510D als auch das andere Gerät über den Fernbedienungssensor des Monitors bedient werden.

Die den Videoengängen zugeordneten Audioanschlüsse AUDIO1 / AUDIO2 und der Audio-Ausgang AUDIO OUTPUT sind als 3,5mm Stereo-Klinkenbuches ausgeführt. Zum Anschluss an gängige Geräte mit CINCH-Anschlüssen sind entsprechende Adapter (3,5mm-Stecker/2x CINCH) beigelegt:

rote CINCH-Buchse: rechter Audlokanal welsse CINCH-Buchse: linker Audlokanal

Reinigung

- Trennen Sie das Gerät von der Stromversorgung oder schallen Sie das Gerät ab, bevor Sie das Gerät säubern. - Reinigen Sie das Gerät mit einem trockenen Stofftuch.

Eindringen von Gegenständen oder Flüssigkeiten

Führen Sie niemals Gegenstände in das Gerät ein. Sie könnten stromführende Telle treffen und einen Stromschlag bekommen. Das Gerät könnte einen Kurzschluß bekommen oder in Brand gersten. Gießen Sie niemals irgendwelche Flüssigkeiten über das Gerät.

Wartung/Service

Versuchen Sie nicht, daß Gerät selber zu warten. Öffnen Sie nicht die Abdeckung, entfernen Sie diese nicht. Sie könnten einen Stromschlag bekommen oder zu Schaden kommen. Überlassen Sie die Wartung qualifiziertem Personal.

15. Einsetzen der Batterie in die Fernbedienung

Achtung! In Teilen dieses Monitors werden lebensgefährliche Spannungen erzeugt.

?Stellen Sie unbedingt sicher, dass der Monitor nicht in die Hände von Kindern gelangt.

?Auch nach dem Trennen von der Stromversorgung können noch Kondensatoren geladen sein und einen lebensge fährlichen elektrischen Schlan verursachen.

Vermeiden Sie, dass leitende Gegenstände oder Feuchtigkeit mit dem Monitor in Kontakt kommen können.

?Betreiben Sie den Monitor nicht bei widrigen Umgebungsbedingungen, bei denen z. B. brennbare Gase,

Dampfe oder Staube vorhanden sind.

?Verneiden Sie den Kontakt mit starken Magnelfeldern, wie sie in der Nähe von Moltren oder Laufsprechern

vorhanden sind.

?Bei Verwendung im gewerblichen Bereich sind die entsprechenden Norm- und Sicherheitsvorschriften zu beachten.

?Bei Störungen ist das Gerät sofort von der Stromversorgung zu trennen underst nach erfolgter Reparatur bzw.

Überprüfung wieder in Betrieb zu nehmen.

?Bei Nichtbeachtung dieser Hinweise können körperliche Schäden oder eine Zerstörung des Monitors die Folge sein.

Bei Schäden die durch Nichtbeachtung der Bedienungsanleitung entstehen, oder Änderungen oder

Modifizierungen an diesem Gerät, die nicht von verantwortlicher Seite vorgenommen werden,

erlischt der Garantieanspruch. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung.

1. Ziehen Sie das Batteriefach aus der Fernbedienung.

2. Setzen Sie die Batterie (CR2025) ein. Der Pluspol muß nach oben zeigen.

3. Schieben Sie das Batteriefach wieder ein.

16. Technische Daten

Modell	CM/TM-1210D
Bildschirmgröße/Typ	30.7cm (12.1") Farb-TFT LCD
Farbtiefe	16.2 Mio
Kontrastverhältnis	200:1
Helligkeit	300cd/m2
Auflösung	600 x 600
Pixelgröße	0.3075 x 0.3075 (mm)
Betrachtungswinkel	rechts/links: 60/60oben/unten: 40/55
Eingänge	- DVI digital- RGB analog (SUB-D) TTL- 2x Video composite (Cinch)- 2x Audio-In (3,5mm/Cinch)- Audio-Ausg. (3,5mm/Cinch)
Video-System	PAL / NTSC / AUTO

Infrarot-Fernbedienung	Ja
Stromversorgung	12V DC / ca. 20W
Betriebstemperatur	0 bis + 50°C
Lagertemperatur	-20 bis + 80°C
Lieferumfang :	- Multifunktionskabel- Zigarettenanzünderkabel- IR-Fernbedienung
Abmessungen (B x H x T)	323 x 252 x 42.5 (mm)
Gewicht (ohne Fuss)	2,4 kg
Modell	CM/TM-1510D
Bildschirmgröße/Typ	38cm (15") Faro-TFT LCD / 4:3
Farbtiefe	16.2 Mio
Kontrastverhältnis	300:1
Helligkeit	450cd/ m2
Auflösung	1024 x 768
Pixelgröße	0.297 x 0.297 (mm)
Betrachtungswinkel	rechts/links: 70/70oben/unten: 60/65
Eingänge	- DVI digital- RGB analog (SUB-D) TTL- 2x Video composite (Cinch)- 2x Audio-In (3,5mm/Cinch)- Audio-Ausg. (3,5mm/Cinch)
Video-System	PAL / NTSC / AUTO

Infrarot-Fernbedienung	Ja
Stromversorgung	12V DC / ca. 36W
Betriebstemperatur	0 bis + 50°C
Lagertemperatur	-20 bis + 60°C
Lieferumfang :	- Multifunktionskabel- Zigarettenanzünderkabel- IR-Fernbedienung
Abmessungen (B x H x T)	381 x 299 x 46 (mm)
Gewicht (ohne Fuss)	3,5 kg

Änderungen der Spezifikationen und des Designs sind ohne Ankündigung möglich.

IMC Camos GmbH, Carl-Zeiss-Str. 3, 22946 Trittau

Tel. 04154 / 8083 - [e-mail]
