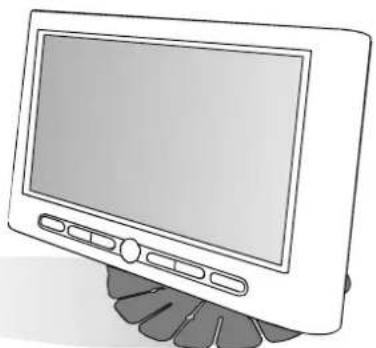

BEDIENUNGSANLEITUNG CM-703 Camos

VielenDankfürdasVertraueninunserProdukt. UmFehlerbeiderMontageundHandhabungzuvermeiden, beachtenSiedienachfolgendenHinweisebittesorgfältig.

NOTIEREN SIE BITTE IHRE MODEL NR. Die Model- und Seriennr. befinden sich auf der Rückseite des Monitors.

MODELNUMMER:

SERIALNUMMER:

Inhalt

7"TFTLCDFARBMONITOR

1. Vorsichtsmaßnahmen 3
   2.Ausstattungsmerkmale 6
   3.Bedienung 8
   4.Funktionen 9
2. Anschlüsse 12
   6.Installation 14
   7.TechnischeDaten 15

1

Vorsichtsmaßnahmen

Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Gerätes sorgfältig durch.
Schließen Sie die Kabel genau nach Anweisung an.
Benutzen Sie das Gerät nur bei Temperaturen zwischen 0 °C bis +50 °C.
Wenn das Gerät noch kalt ist, erscheint das Bild zuerst etwas dunkel. Das ändert sich nach einigen Minuten.
Flüssigkeiten und andere Gegenstände können dem Gerät schaden, wenndieseindasGeräteindringen.
Öffnen Sie nicht das Gerät. Sie könnten Hochspannung oder anderen Gefahren ausgesetzt werden.
Benutzen Sie das Gerät nicht über einen längeren Zeitraum, wenn der Motor des Fahrzeugs aus ist. Es könnte dazu führen, daß die Batterie leer wird.

2

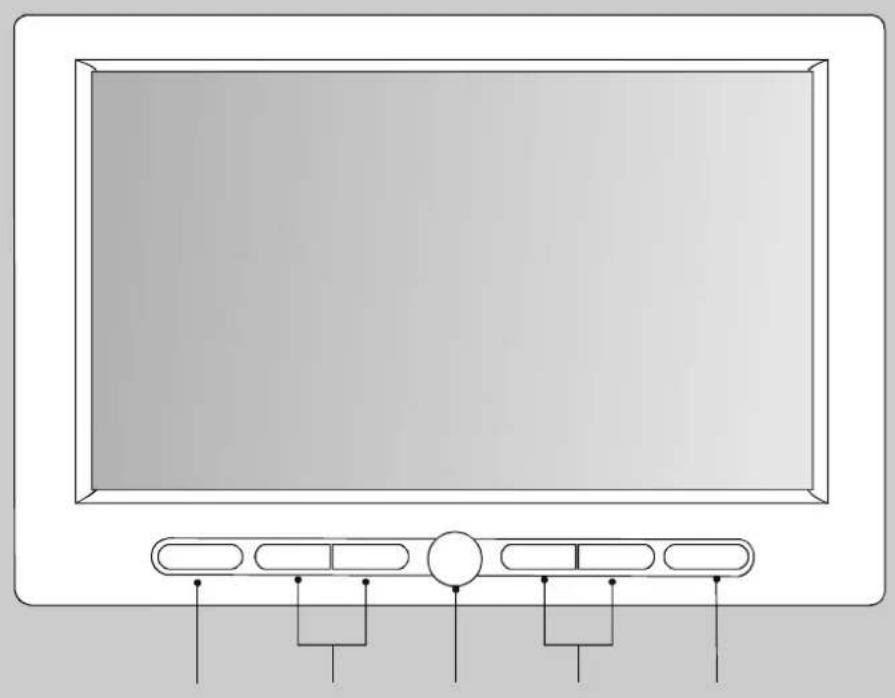

Ausstattungsmerkmale

Kompakter und leichter TFT-Farbmonitor mit sehr hellem, kontrastreichem Bild
7 OSD Sprachen (Englisch, Deutsch, Französisch, Italienisch, Spanisch, Japanisch, und Koreanisch)
Komfortables Bildschirm-Menü (On Screen Display/OSD) mit Anzeige aller Funktionen auf dem Bildschirm
2AV-Eingänge(AV1(Kamera)/AV2)
4 Bildschirm-Modi (Vollbild, Breitbild, Normal, Kino)
Niedriger Stromverbrauch

SETUP / BILD Auswahlfunktion

UPDOWNMENÜ V^

MENÜ / Einstellungen

POWER

AN /AUSTaste

VORZURÜCK <>

TON / MENÜ Einstellungen

MODE

AV1/AV2 Auswahlfunktion

4

Funktionen

1 POWER

AN/AUSTaste

DrückenSiediePOWERTaste, umdasGeräteinzuschalten.

DrückenSieerneutdiePower-Taste, umdasGerätauszuschalten.

2 MODE

MitdieserFunktionändernSiedasVideo-Signal.

WährenddesUmschaltensistdasDisplayfür6Sek.ausgeblendet.

AV1

DrückenSiedieMode-Taste

AV1oderAV2erscheintaufdemDisplay undwirdnach6Sekundenautomatischausgeblendet.

AV1

AV2

3 LAUTSTÄRKE

DrückenSieauf“UP”(hoch).

DerMonitorzeigtdieHöhederLautstärkedirektaufdemBildschirman

DrückenSieauf“DOWN”(niedrig).

DerMonitorzeigtdieHöhederLautstärkedirektaufdemBildschirman

4 MENÜ

Einstellungen des Bildmenüs

Verwenden Se die MENÜ-Taste, um die Einstellungen des Hauptmenüs zu ändern. Sobald die Menüpunkte rot unterlegt sind, können Sie die Änderungen vornehmen.

SETUPBILDKAMERA

Verwenden Sie die MODE-Taste, um in das Untemenü zu gelangen. Um die Funktionen im Untemenü zu ändern, verwenden Sie die UP/ DOWN-Taste.

DIMMER

SPRACHE

RICHTUNG

DISPLAYBREITE

RESET

KONTRAST 40

HELLIGKEIT 40

FARBE 40

FARBTON 40

1. SETUP

DIMMER

SPRACHE●

ENGLISH

DEUTSCHITALIANO

FRANÇAIS

ESPAñON

BILDPOSITION ●

DIMMER

SPRACHE

RICHTUNG

DISPLAY

RESET

180

ENGLISCH

RESET

BILDPOSITION

SRBACHE

DIMMER

- DISPLAY

VOLLBILD

BREITBILD

NORMAL

KINO

RESET

Im Falle eines Resets werden alle vorangegangenen Einstellungen gelöscht.

2.BILD

KONTRAST 70 HELLIGKEIT 40 FARBE 40 FARBTON 40

WählenSiedieUp/Down-Tasten, um Kontrast, Helligkeit, Farbeund Farbtonauszuwählen.

UmdiegewählteEinstellungzuändern, drückenSiedieLautstärke-Tasten.DieVeränderung wirdebenfallsanhanddesBalkensdargestellt.

KONTRAST 40 HELLIGKEIT 70 FARBE 40 FARBTON 40

KONTRAST 40 HELLIGKEIT 40 FARBE 70 FARBTON 40

KONTRAST 40 HELLIGKEIT 40 FARBE 40 FARBTON 50

3 K A M E R A.

GehenSieindieMenü-AuswahlundwählenSieKamera1aus.

5e Anschlüsse

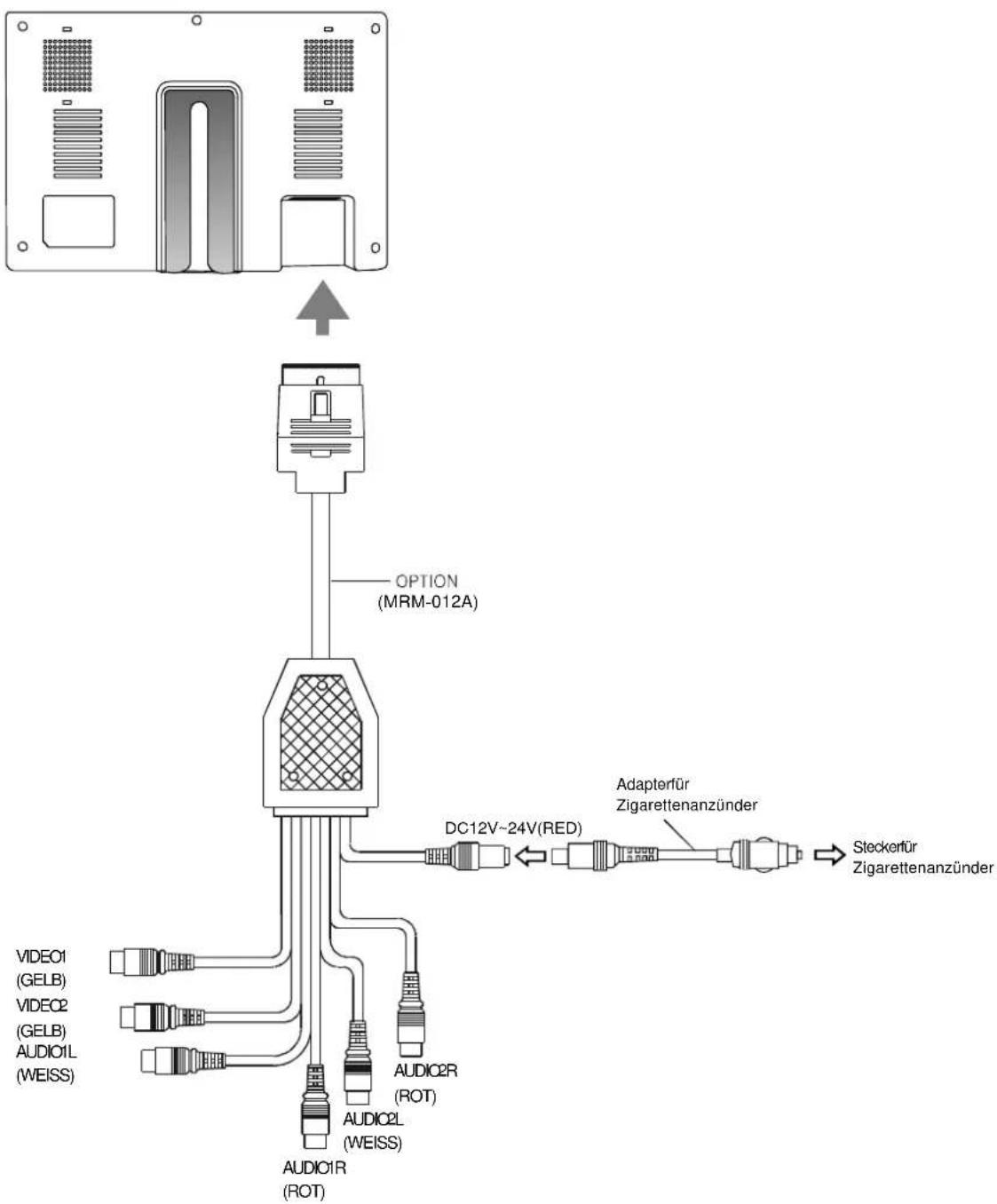

1. AV Anschlüsse


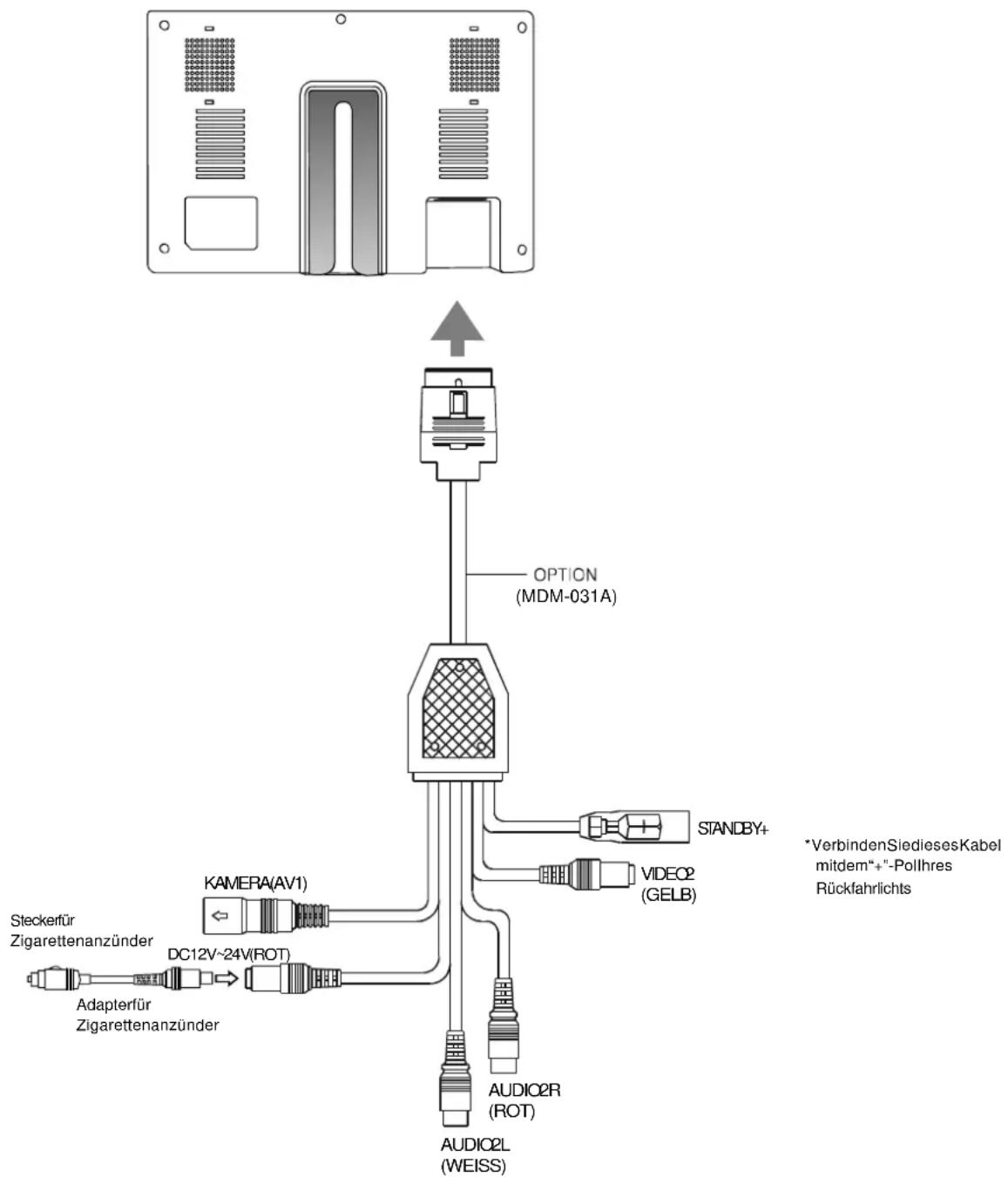

2.Kamera-Anschlüsse

Steckerfür Zigarettenanzünder Adapterfür Zigarettenanzünder KAMERA(AV1) DC12V~24V(ROT) OPTION (MDM-031A) STANDBY+ VIDEO2 (GELB) AUDIO2R (ROT) AUDIO2L (WEISS) *VerbindenSiediesesKabel mitdem"+-Pollhres Rückfahrlichts

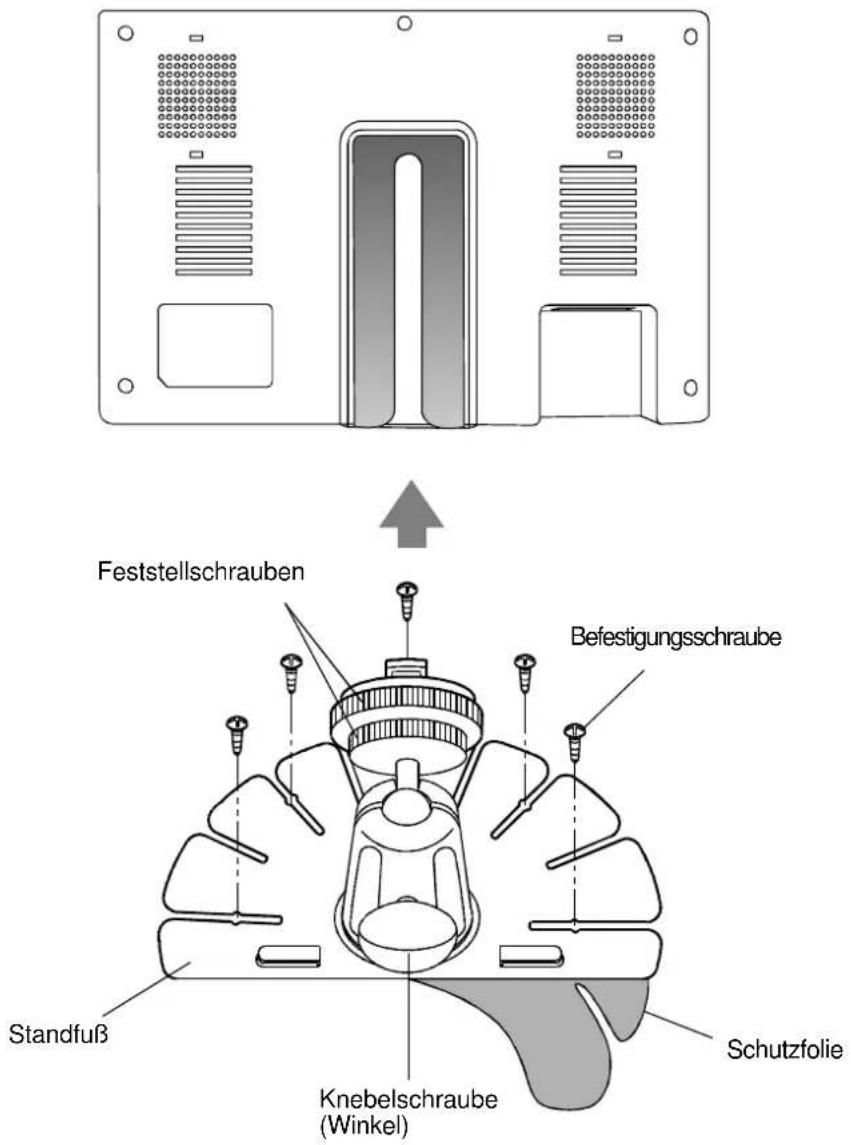

1. VordemEinbaudesMonitorsreinigenSiebittedieFlächemitAlkohol. BringenSiedieHalterungdesMonitorsssoan,dassderMonitoreinwandfreivon IhremSitzplatzausgesehenwerdenkann.BefestigenSiedenStandfussmitderKlebefolie (vorherSchutzfolieabziehen)odermitdenBefestigungsschrauben.

2. Richten Sieden Monitorsoaus, dass Siedas Bildeinwandfreisehenkönnen. Ziehen Sienundie Knebelschraubefestundschließen Siedie Kabelvorschriftsmäßigan. Benutzen Siedie Kabelführung.

Feststellschrauben Standfuß Knebelschraube (Winkel) Befestigungsschraube Schutzfolie

7

Spezifikationen

PRODUKT		SPEZIFIKATIONEN
		NTSCPAL
BILDSCHIRM	BILDSCHIRMGRÖBE	17.78cm (7.0Inch)
	PIXEL	112,320PIXEL1440(B)x234(H)DOTS
	LOCHABSTAND	0.107(B)x0.370(H)mm
	HELLIGKEIT	400cd/m^2
	ANZEIGEBEREICH	154.08(B)x86.58(H)mm
	BLICKWINKEL(HUD)	60deg/ 50deg /40deg(H/U/D)
STROMERBRAUCH	VOLT	DC 12V ~ 24V
	STROMAUFNAHME	9 WATT
STROMENGANG		DC 12V ~ 24V
VIDEOSYSTEM		Automatische Erkennung PAL/NTSC
SPRAGEN		7
BILDENSTELLUNGEN		4 MOD (MOLPRET/NORMAL/KINO)
FREQUENZ	HORIZONTAL	15.73KHz	15.63KHz
	VERTIKAL	60Hz	50Hz
EINGÄNGE	VIDEO	COMPOSITEVIDEO
		75ohm 1Vp-p
	AUDIO	STEREO L/R100 mVms
TON SIGNAL		STEREO 1 WATTMAX
FUNKTIONSTASTEN		POWER, MODE, MENÜ, UP, DOWN
		LAUTSTÄRKEHOCHNIEDRIG
ZERTIFIZIERUNGEN		FCC, EMARK
BETRIEBSTEMPERATUR		-15 °C to + 65 °C
LAGERTEMPERATUR		-30 °C to + 85 °C
GRÖBE(BxHxT)		197 (B) x 121 (H) x 31 (T) mm
GEWICHT		0.5Kg
ZUBEHÖR		1 MONITORKABEL
		1 ADAPTER FÜR ZIGARETTENANZÜNDER(FUSE2A)
		1 STANDFUß

ACHTUNG: Änderungender Spezifikationenunddes Designssindohne Ankündigungmöglich.
