BEDIENUNGSANLEITUNG CM-42A Camos
Vielen Dank für den Erwerb unseres Produktes. Für einwandfreie Bedienung und Anwendung, lesen Sie diese Bedienungsanleitung bitte sorgfältig durch.
CM-42A

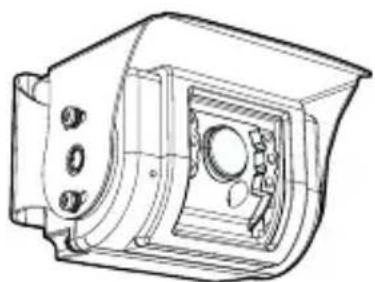

TILT KAMERA FÜR FAHRZEUGE
TILT KAMERA FÜR FAHRZEUGE
SICHERHEITSHINWEISE 3
EIGENSCHAFTEN 4
LIEFERUMFANG 4
INSTALLATION....5
ANSCHLUSS 6
REINIGUNG und INSTANDHALTUNG......7
TECHNISCHE DATEN 8
Bitte beachten Sie die Sicherheitshinweise. Unsachgemäße Bedienung kann zu starken Beschädigungen führen.
“GEFAHR” und “VORSICHT” Symbole werden je nach Sicherheitsrisiko unterschieden.
GEFAHR
Kann bei Nichtbeachten zu schweren Verletzungen oder Todesfolge führen.
VORSICHT
Kann bei Nichtbeachten zu Zerstörung oder verkürzte Lebensdauer des Gerätes führen.
GEFAHR
Wenn die Zuleitung ein Metallgehäuse berührt, kleben Sie es mit Isolierband ab.
- Kurzschluss oder Unterbrechung des Kabels kann einen Brand oder eine Störung verursachen.
Benutzen Sie keine Schrauben oder Muttern des Fahrzeuges.
- Benutzung von Schrauben oder Muttern der Lenksäule oder Bremse kann einen Unfall verusachen.
Lassen Sie die Kamera von einer ausgebildeten Fachkraft installieren.
- Die einwandfreie Installation und Verkabelung erfordert das Fachwissen und die Fertigkeiten einer Fachkraft.
Testen Sie nach der Installation der Kamera ob Bremsleuchten, Scheinwerfer und Scheibenwischer einwandfrei funktionieren.
Installieren Sie diese Kamera in einem Fahrzeug mit DC 12V.
VORSICHT
Gerät nicht öffnen oder zerlegen.
- Kann Feuer oder eine Fehlfunktion des Gerätes verursachen.
Die Kamera nicht als überstehendes Teil montieren.
- Kann Fußgänger gefährden.
Auf einwandfreie Verkabelung achten. Kabel nicht durch die Sitzschienen legen.
- Kann einen Brand oder eine Störung verursachen.
Den Haltebügel nicht auf Glasflächen montieren.
- Benutzen Sie die Schrauben um den Haltebügel zu montieren.
1
EIGENSCHAFTEN
TILT KAMERA FÜR FAHRZEUGE
• 1/3" SONY Farb- CCD Sensor
• 6 IR LEDs für Nachtsicht
• Integriertes Mikrofon
- Beheizbar
• Wasserdicht (IP-67)
• Aluminium Druckgussgehäuse
• Nachtsicht über CdS Sensor
• Automatisch schwenkbare Kameralinse
Normales Fahren
Rücksichtwinkel 0 Grad
Rückwärtsfahren
Rücksichtwinkel ändert sich
nach unten um 35 Grad
2

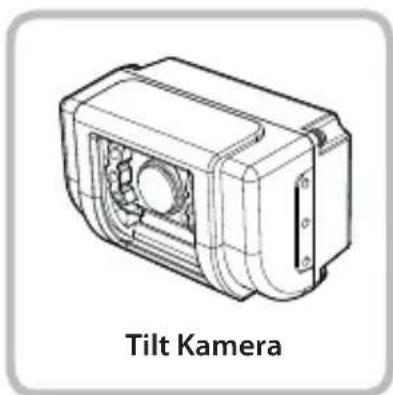

LIEFERUMFANG
TILT CAMERA FÜR FAHRZEUGE
Verlängerungskabel (18m)
Bedienungsanleitung
3
INSTALLATION
TILT KAMERA FÜR FAHRZEUGE
- Wählen Sie die Position für den Einbau der Kamera so aus, dass das Bild den gesamten Bereich hinter Ihrem Fahrzeug auf dem Monitor zeigt.
- Befestigen Sie den Haltebügel mit dem mitgelieferten Klebestreifen und/oder den Schrauben und Federscheiben.
- Befestigen Sie die Kamera zwischen Sonnenblende und Haltebügel mit Geräteschrauben. Stellen Sie den Kamerawinkel ein und ziehen Sie die Schrauben fest an.
- Verlegen Sie das Kabel von der Kamera zum Monitor.
CM-42A
Steckerbelegung
- HEIZUNG B+ (DC +12V)
- STAND BY
- VIDEO OUT
- AUDIO OUT
6.N.C - GND

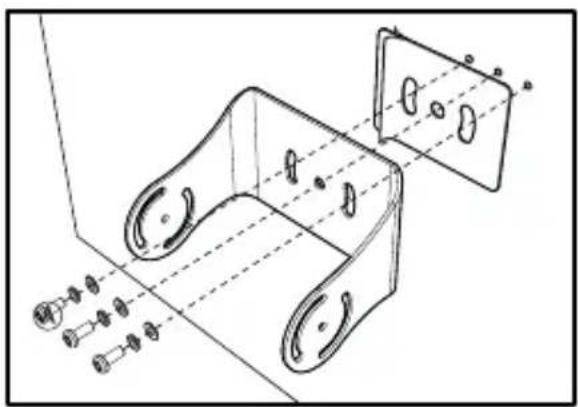

Befestigen Sie den Haltebügel mit dem mitgelieferten Klebestreifen und/oder den Schrauben und Federscheiben.
A Befestigungsschraube M4x10
Federscheibe M4
Unterlegscheibe M4
B SEM'S Geräteschraube M3x7
© Geräteschraube PHW M3x5
Befestigen Sie die Kamera zwischen Sonnenblende und Haltebügel mit den Geräteschrauben. Stellen Sie den Kamerawinkel ein und ziehen Sie die Schrauben fest an.
4
ANSCHLUSS
TILT KAMERA FÜR FAHRZEUGE

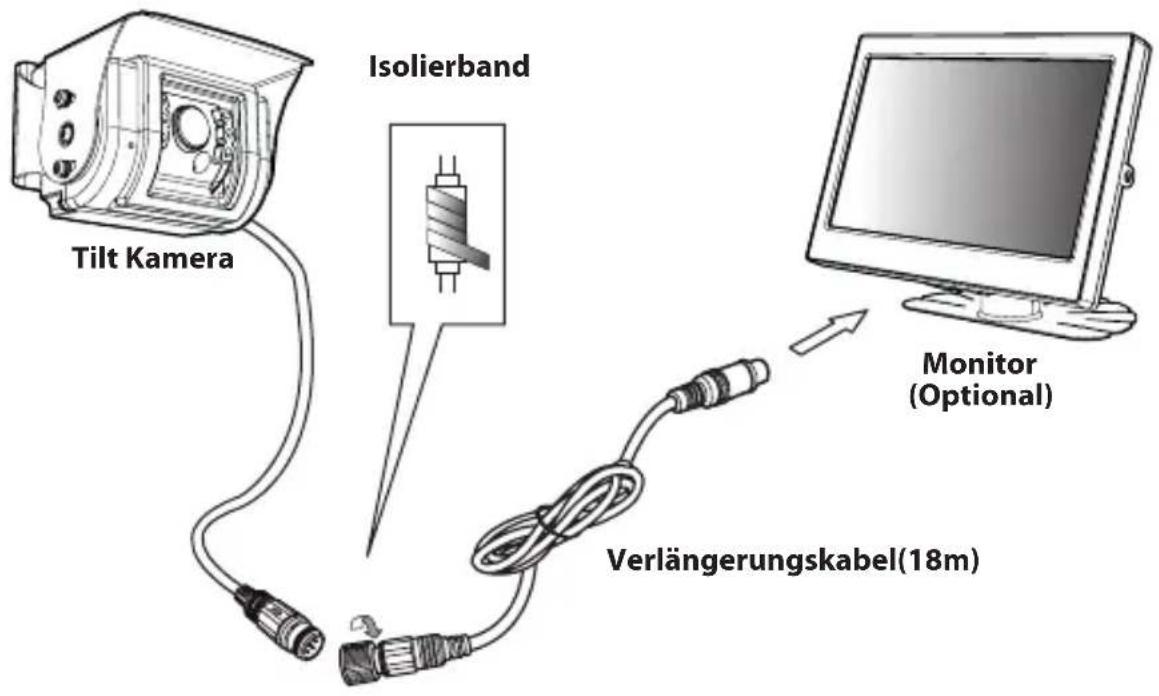

Vor dem Herstellen der Verbindung die Masseverbindung der Batterie abklemmen, um einen Kurzschluss zu vermeiden.
Beim Anschluss auf richtigen und festen Sitz des Steckers achten. Nicht gewaltsam versuchen die Verbindung herzustellen. Dies kann eine Fehlfunktion zur Folge haben.
Beim Anschluss des Verlängerungskabels beachten Sie die Pfeilrichtung auf dem Stecker.
5
REINIGUNG und INSTANDHALTUNG
TILT KAMERA FÜR FAHRZEUGE
- Reinigen Sie das Gerät nur mit einem trockenen Stofftuch. Benutzen Sie nur milde Haushaltsreiniger. Niemals starke Reinigungsmittel wie Verdünner oder Benzin verwenden, da diese das Gerät zerstören können.
REINIGEN
Trennen Sie das Gerät vor dem Reinigen von der Stromversorgung. Benutzen Sie keine starken Reinigungsmittel wie Verdünner oder Benzin, da diese das Gerät zerstören können. Nehmen Sie nur ein feuchtes Tuch zum Reinigen.
Eindringen von Gegenständen oder Flüssigkeiten
Führen Sie niemals Gegenstände in das Gerät ein. Sie könnten stromführende Teile treffen und durch einen Stromschlag zu Schaden kommen. Das Gerät könnte einen Kurzschluss bekommen oder in Brand geraten. Gießen Sie niemals irgendwelche Flüssigkeiten über das Gerät.
Wartung
Versuchen Sie nicht, das Gerät selber zu warten. Öffnen Sie nicht die Abdeckung, entfernen Sie diese nicht. Sie könnten einen Stromschlag bekommen oder zu Schaden kommen. Überlassen Sie die Wartung qualifiziertem Fachpersonal.
6
TECHNISCHE DATEN
TILT KAMERA FÜR FAHRZEUGE
| NTSC PAL | ||
| Blendenaufnehmer | 1/3" 250,000 Pixel Farb- CCD | 1/3" 290,000 Pixel Farb- CCD |
| Blickwinkel | 95°(H) / 70°(V) / 120°(D) | |
| Empfindlichkeit | 0.1 Lux | |
| Betriebsspannung | DC 12V / 200mA Max. | |
| Betriebstemperatur | -15°C ~ 65°C (5°F ~ 149°F) | |
| Abmessungen | 78,4(W) x 52,0(H) x 56,5(T) mm / 3,09(W) x 2,04(H) x 2,22(T) (nur Kamera) | |
| Gewicht | 0.4kg / 0.88lbs (inkl. Haltebügel und Sonnenblende) | |
| Zubehör | Klebestreifen ...... 1Schraubensatz ...... 9Isolierband ...... 1 |
