BEDIENUNGSANLEITUNG MM-2250H Camos

BREITBILD TFT LCD FARBMONITOR (17", 19", 22")

MM-1750H / MM-1950H / MM-2250H

BEDIENUNGSANLEITUNG

Vielen Dank für Ihr Vertrauen in unser Produkt. Um Fehler bei der Montage und Handhabung zu vermeiden, beachten Sie die nachfolgenden Hinweise bitte sorgfältig.

Vorsichtsmaßnahmen 3

Ausstattungsmerkmale 5

Verpackungsinhalt 5

Monitor 6

Fernbedienung 7

Funktionen 8

Anschlüsse und Verbindungen...... 15

Einsetzen der Batterie in die Fernbedienung.... 16

Technische Daten.... 17

Lesen Sie sich bitte die Sicherheitshinweise gut durch, bevor Sie dieses Produkt verwenden. Das Befolgen dieser Anweisungen schützt vor Beschädigungen, die durch den unsachgemäßen Gebrauch des Produktes hervorgerufen werden können.

• Betreiben Sie das Gerät nur bei der angegebenen Betriebstemperatur.
• Lassen Sie das Gerät nicht nass werden und bedienen Sie es nicht mit nassen Händen.
• Installieren Sie das Gerät nicht im Sichtbereich des Fahrers und bedienen Sie es nicht während der Fahrt.
• Installieren Sie das Gerät nicht im Bereich des Airbags.
• Halten Sie die Kontakte des Netzsteckers sauber.
• Ziehen Sie nicht an den Kabeln, sondern am Stecker. Benutzen Sie keine defekten Kabel.
• Gerät mit einem trockenen Tuch reinigen.
• Reinigen Sie das Gerät nie mit alkohol- oder ölhaltigen Flüssigkeiten.
• Führen Sie keine Fremdkörper in die Öffnungen des Gerätes ein.
• Öffnen Sie das Gerät niemals selbst und lassen Sie Reperaturen nur durch qualifizierte Servicefachkräfte ausführen.
• Installieren Sie das Gerät im ausgeschalteten Zustand.
• Drücken Sie nicht gegen das Display.
• Achten Sie beim Einlegen der Batterien auf die richtige Polarität.
• Ziehen Sie den Netzstecker, wenn Sie das Gerät für längere Zeit nicht benutzen.
• Montieren Sie das Gerät nicht in der Nähe von Magneten.

* Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Gerätes sorgfältig durch.

1) Schließen Sie die Kabel genau nach Anweisung an.
2) Benutzen Sie das Gerät nur bei Temperaturen zwischen 0°\~50°.
3) Wenn das Gerät noch kalt ist, erscheint das Bild zuerst etwas dunkel. Das ändert sich nach einigen Minuten.
4) Flüssigkeiten und andere Gegenstände können dem Gerät schaden, wenn diese in das Gerät eindringen.
5) Öffnen Sie nicht das Gerät. Sie könnten Hochspannung oder anderen Gefahren ausgesetzt werden.
6) Benutzen Sie das Gerät nicht über einen längeren Zeitraum, wenn der Motor des Fahrzeugs aus ist. Es könnte dazu führen, daß die Batterie leer wird.

1 Ausstattungsmerkmale

• Hochauflösendes, gering reflektierendes, helles TFT LCD Display mit hohem Kontrastverhältnis
• eingebaute Lautsprecher (2x3Watt stereo)
• Elektronische Kontrolle für alle Funktionen, auch per Fernbedienung
  • Komfortables Bildschirm-Menü
  (On Screen Display / OSD) mit Anzeige aller Funktionen auf dem Bildschirm
  • Automatische Video-Systemerkennung (PAL/NTSC/AUTO)
• OSD-Sprache aus 7 Sprachen wählbar
  (Englisch, Deutsch, Französisch, Italienisch, Spanisch, Japanisch, und Koreanisch)
• Anschlüsse für 2x AV (Video), HDMI (digital)
• IR-Fernbedienungsausgang (Signal wird durchgeschleift)
  • Niedriger Stromverbrauch
  • Aluminium-Gehäuse

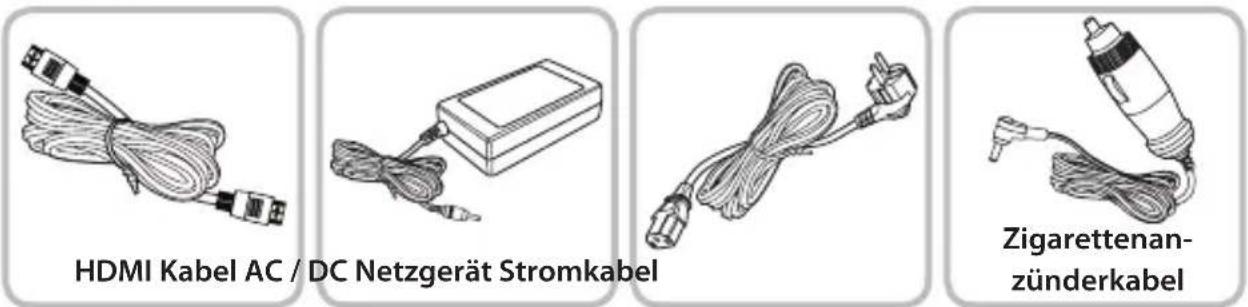

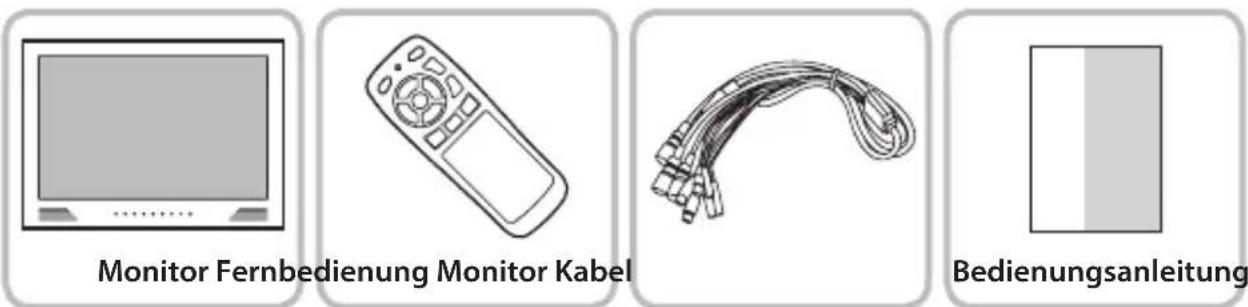

2 Verpackungsinhalt

* Immer enthalten

* optional

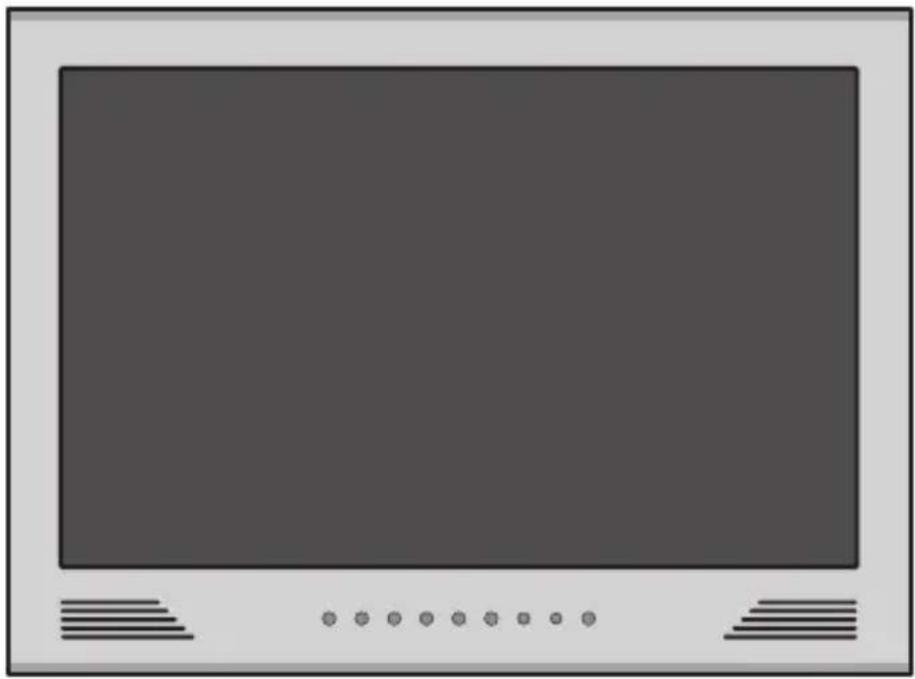

1. LCD Bildschirm	LCD Bildschirm
2. Lautsprecher	Stereo Lautsprecher (3W x 2)
3. MENU	Aufrufen des Hauptmenüs
4. SELECT	Menü-/Untermenüauswahl
5. ADJUST	Einstellen der Lautstärke
6. MODE	Eingangswahltaste (HDMI / AV1 / AV2) / Untermenüauswahl
7. REMOTE SENSOR	Sensor für Fernbedienung
8. STAND-BY LED	Standby / Betriebsanzeige
9. POWER	Ein/Aus-Taste

Fernbedienung

POWER MODE CH VOL MENU VOL CH VOL AUTO PAC RECALL

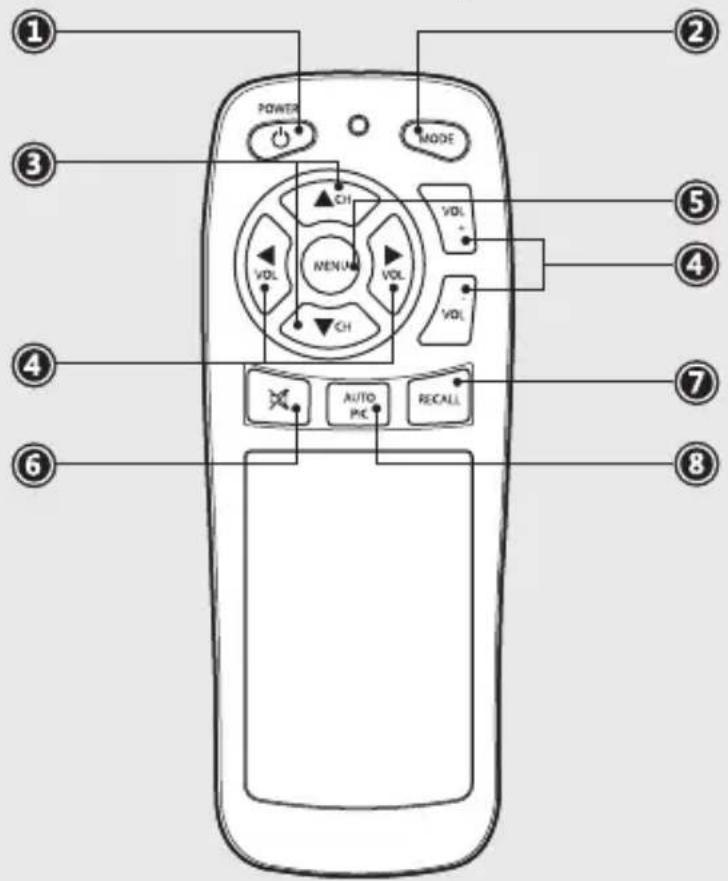

1. POWER
2. MODE
3. UP/DOWN
4. ADJUST/VOLUME
5. MENU
6. MUTE
7. RECALL
8. AUTO PIC

Ein/Aus-Taste
Eingangswahltaste (HDMI - AV1 - AV2)
Menüauswahl oder TV-Programmwahl
Lautstärkeeinstellung / Menüpunkteinstellung
Hauptmenütaste
Ton Stummschaltung
Statusanzeige (Eingang, Video-System, Lautstärke)
Auswahl Bildeinstellungen (USER-DYNAMIC-NORMAL-MILD)

4 Funktionen

1. Bildschirm EIN/AUS

POWER MODE CH VOL PO MENU VOL CH VOL AUTO PIC CAN...

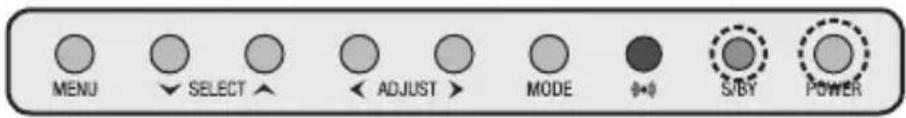

MENU SELECT < ADJUST > MODE S/BY POWER

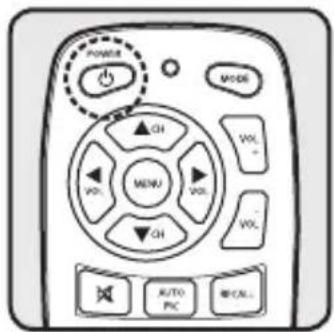

1. Drücken Sie die POWER-Taste am Monitor oder auf der Fernbedienung um den Bildschirm einzuschalten. Drücken Sie die Taste noch einmal um den Bildschirm auszuschalten.
2. Ist die Stromversorgung angeschlossen, leuchtet die S/BY-LED. Bei eingeschaltetem Bildschirm ist die S/BY-LED aus.

2. Lautstärke regeln

POWER MODE CH WL VOL VOL VOL CH AUTO PIC MCAI...

MENU SELECT ADJUST MODE S/BY POWER

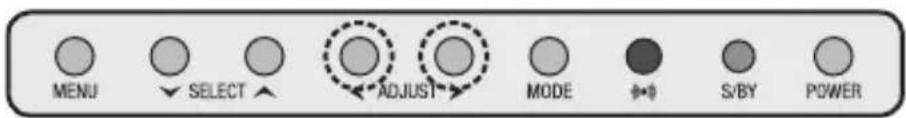

1. Um die Lautstärke zu regeln drücken Sie die ADJUST-Tasten(◀▶) am Monitor oder die VOLUME-Tasten auf der Fernbedienung. (0\~100)
2. Die Einstellung lässt sich nicht ändern, wenn das Gerät "NO SIGNAL" ausgibt.

3. MODE

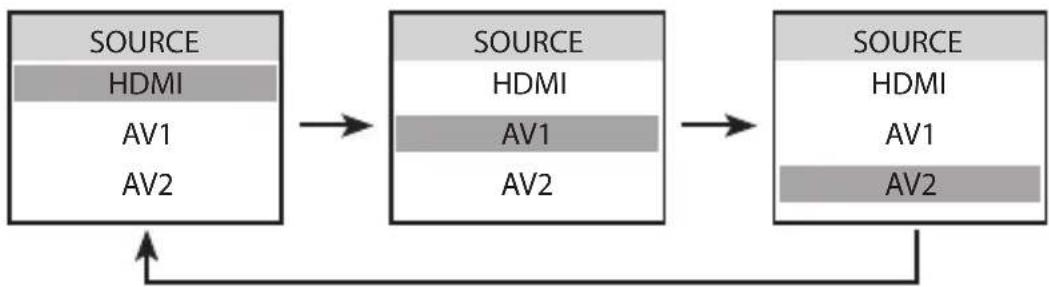

* Zum Umschalten zwischen HDMI, AV1, AV2.

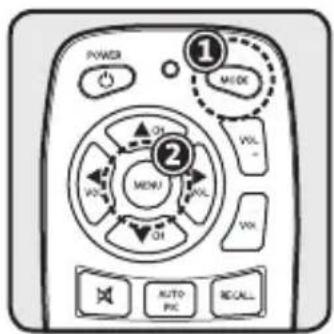

POWER MODE VIL - 2 MENU VIL VIL AUTO PIC RECALL

MENU SELECT ADJUST MODE S/BY POWER

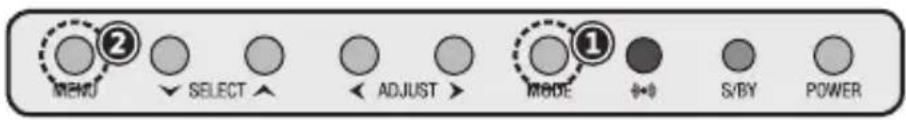

1. Drücken Sie die MODE-Taste am Monitor oder auf der Fernbedienung um den Modus umzuschalten. (HDMI - AV1 - AV2)
2. Wählen Sie den Modus und drücken Sie MENU am Monitor oder auf der Fernbedienung um die Einstellung zu übernehmen.

1. Drücken Sie die Taste MENU am Monitor oder auf der Fernbedienung, um das Menü einzublenden. Zum Ausblenden drücken Sie die Taste noch einmal.

2. Wählen Sie die gewünschte Einstellung mit den ▲▼-Tasten am Monitor oder auf der Fernbedienung, drücken Sie dann ▶.

3. Ändern Sie die Einstellung mit den Tasten ◀▶. Drücken Sie zum Übernehmen MENU.
   * Die Einstellung sind abhängig vom aktuellen Ausgabemodus.

• HDMI Modus

1. PICTURE

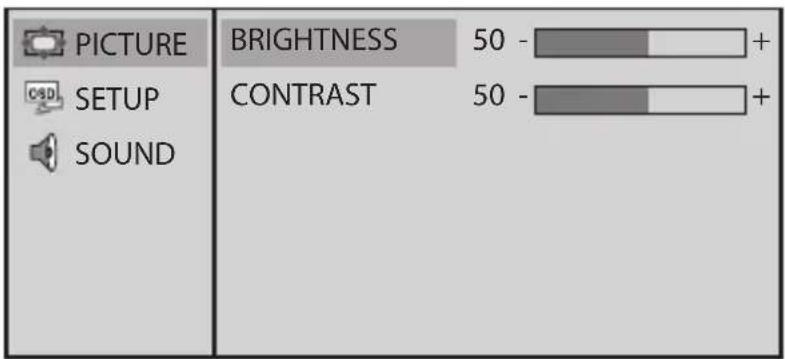

PICTURE SETUP SOUND BRIGHTNESS 50 - CONTRAST 50 - + + +

1) BRIGHTNESS

Einstellen der Bildschirmhelligkeit.

2) CONTRAST

Einstellen des Kontrastes.

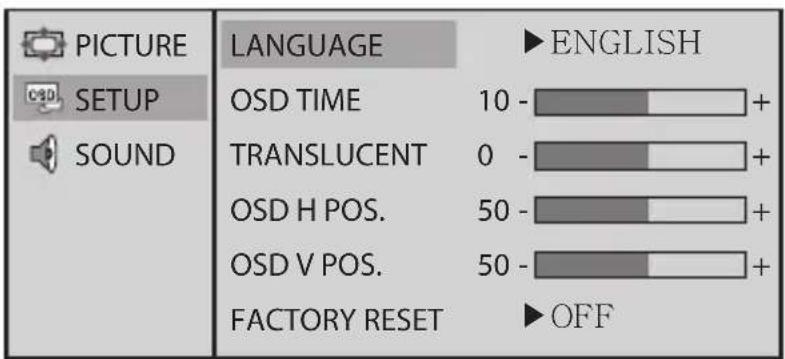

2. SETUP

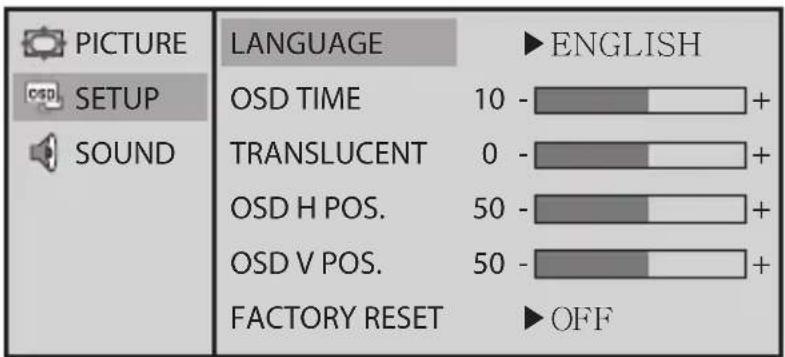

PICTURE SETUP SOUND LANGUAGE ▶ ENGLISH OSD TIME 10 - + TRANSLUCENT 0 - + OSD H POS. 50 - + OSD V POS. 50 - + FACTORY RESET ▶ OFF

1) LANGUAGE Wechseln der OSD-Sprache. (ENG-FRA-DEU-ESP-ITA-JPN-KOR)
2) OSD TIME Die Zeit in Sekunden, nach der das OSD ausgeblendet wird. (1\~60sec.)
3) TRANSLUCENT Transparenz des OSD. (0\~100%)
4) OSD H POS. Horizontale Position des OSD.
5) OSD V POS. Vertikale Position des OSD.
6) FACTORY RESET Alle Einstellungen auf Werkseinstellungen zurücksetzen.

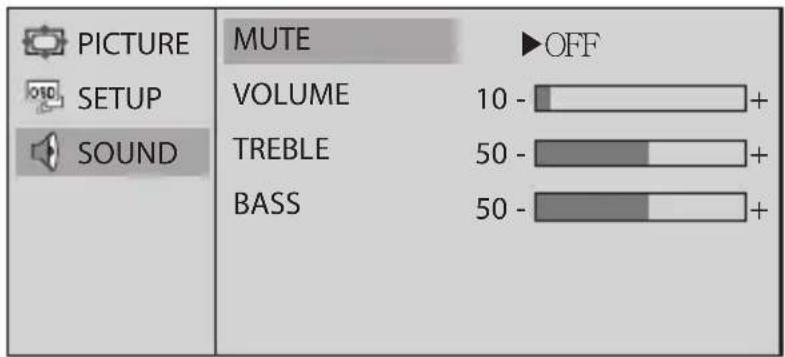

3. SOUND

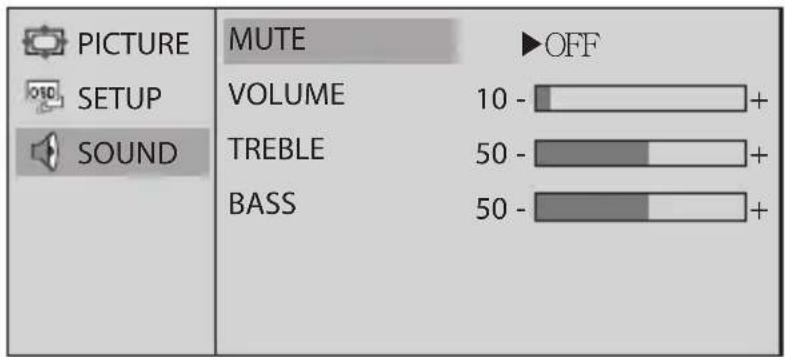

PICTURE SETUP SOUND MUTE VOLUME TREBLE BASS ►OFF 10 - + 50 - + 50 - +

1) MUTE Den Ton zeitweilig stumm schalten.
Bei Lautstärkeänderung wird die Stummschaltung aufgehoben.
2) VOLUME Lautstärkeregelung
3) TREBLE Höhen
4) BASS Tiefen

• AV Modus

1. PICTURE

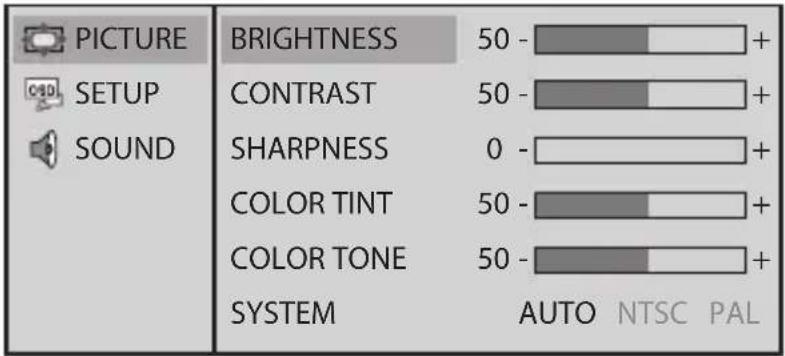

PICTURE SETUP SOUND BRIGHTNESS 50 - CONTRAST 50 - SHARPNESS 0 - COLOR TINT 50 - COLOR TONE 50 - SYSTEM AUTO NTSC PAL

1) BRIGHTNESS Einstellen der Bildschirmhelligkeit.
2) CONTRAST Einstellen des Kontrastes.
3) SHARPNESS Einstellen der Schärfe des Bildes.
4) COLOR TINT Einstellen der Farbstärke.
5) COLOR TONE Einstellen des Farbtones.
6) SYSTEM Videosystem wechseln: NTSC, PAL, AUTO.

2. SETUP

PICTURE SETUP SOUND LANGUAGE OSD TIME TRANSLUCENT OSD H POS. OSD V POS. FACTORY RESET ►ENGLISH 10 - 0 - 50 - 50 - ►OFF

1) LANGUAGE Wechseln der OSD-Sprache. (ENG-FRA-DEU-ESP-ITA-JPN-KOR)
2) OSD TIME Die Zeit in Sekunden, nach der das OSD ausgeblendet wird. (1\~60sec.)
3) TRANSLUCENT Transparenz des OSD. (0\~100%)
4) OSD H POS. Horizontale Position des OSD.
5) OSD V POS. Vertikale Position des OSD.
6) FACTORY RESET Alle Einstellungen auf Werkseinstellungen zurücksetzen.

3. SOUND

PICTURE SETUP SOUND MUTE VOLUME TREBLE BASS ►OFF 10 - + 50 - + 50 - +

1) MUTE Den Ton zeitweilig stumm schalten.
Bei Lautstärkeänderung wird die Stummschaltung aufgehoben.
2) VOLUME Lautstärkeregelung
3) TREBLE Höhen
4) BASS Tiefen

5. Funktionen der Fernbedienung

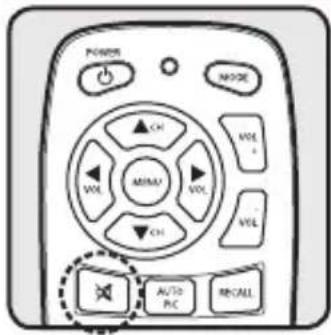

• MUTE

Wenn Sie MUTE auf Ihrer Fernbedienung drücken, wird der Ton stumm geschaltet und ein Symbol erscheint auf dem Bildschirm.

Um die Stummschaltung zu deaktivieren drücken Sie die Taste noch einmal oder ändern Sie die Lautstärke..

Drücken Sie AUTO PIC um den Bildmodus zu wechseln.

Sie können mit der Taste durch die Bildmodi springen [USER-DYNAM-IC-NORMAL-MILD].

* Diese Funktion ist im HDMI Modus nicht verfügbar.

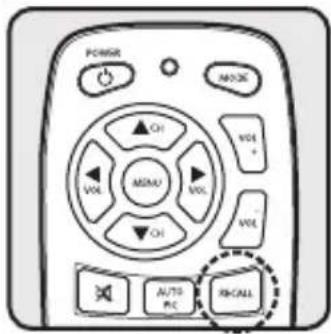

- RECALL

Zeigt den aktuellen Ausgabemodus und die Lautstärke an.

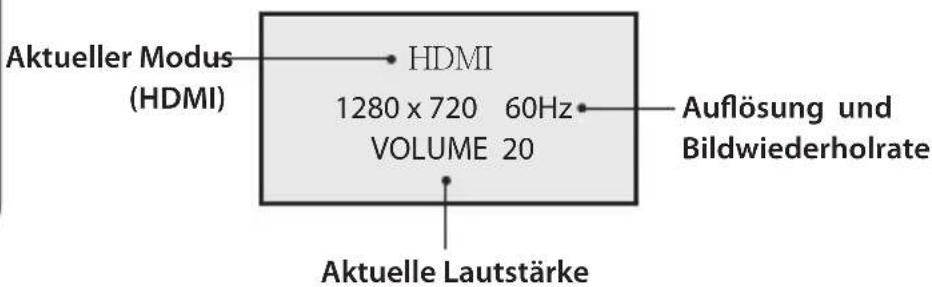

Aktueller Modus (HDMI) HDMI 1280 x 720 60Hz VOLUME 20 Auflösung und Bildwiederholrate Aktuelle Lautstärke

6. OSD INFORMATIONEN

OUT OF RANGE

Diese Meldung wird ausgegeben, wenn einer der Werte des Ausgabegerätes vom Monitor nicht unterstützt wird.

z.B. Auflösung, Bildwiederholrate, etc.

NO SIGNAL

Diese Meldung wird ausgegeben, wenn kein Gerät angeschlossen oder ein angeschlossenes Gerät nicht eingeschaltet ist.

Nachdem Sie ein Gerät an den Monitor angeschlossen haben, schalten Sie dieses ein.

7. Unterstützte Anzeigemodi

* MM-1750H / MM-1950H

Modus	Auflösung	Horizontale Frequenz(KHz)	Vertikale Frequenz(KHz)
VGA	640 x 480	31.469	59.940
	640 x 480	37.500	75.000
WVGA	720 x 400	31.469	70.087
	720 x 480	31.469	59.940
SVGA	800 x 600	37.880	60.300
	800 x 600	46.875	75.000
XGA	1024 x 768	48.363	60.004
	1024 x 768	60.023	75.029
WXGA	1280 x 720	45.000	60.000
	1280 x 720	56.383	75.029
WSXGA+	1440 x 900	55.919	60.000

* MM-2250H

Modus	Auflösung	Horizontale Frequenz(KHz)	Vertikale Frequenz(KHz)
VGA	640 x 480	31.469	59.940
480i	640 x 480	37.500	75.000
WVGA	720 x 400	31.469	70.087
480p	720 x 480	31.469	59.940
SVGA	800 x 600	37.880	60.300
	800 x 600	46.875	75.000
XGA	1024 x 768	48.363	60.004
	1024 x 768	60.023	75.029
WXGA	1280 x 720	45.000	60.000
720p	1280 x 720	56.383	75.029
SXGA	1280 x 1024	64.000	60.000
	1280 x 1024	74.600	70.000
	1280 x 1024	80.000	75.000
WSXGA+	1440 x 900	55.919	60.000
1080i	1920 x 540	33.750	60.000
1080p	1920 x 1080	67.500	60.000

5 Anschlüsse und Verbindungen

100 15 34 60

1) REMOTE OUT Anschluss für Infrarotauge
2) HDMI Eingang Für Geräte mit HDMI-Ausgang
3) MULTI Anschluss DC 12V, AV1, AV2
4) DC IN 12V DC 12V Eingang

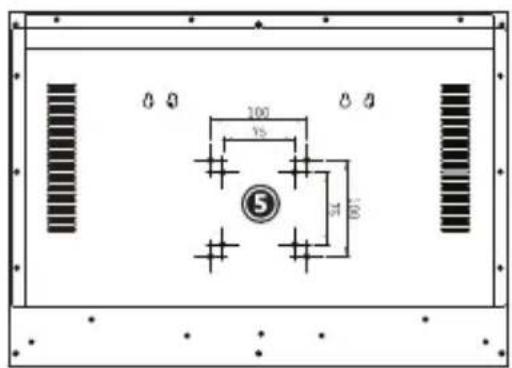

5) VESA Bohrungen VESA Bohrungen (75 x 75mm / 100 x 100mm)

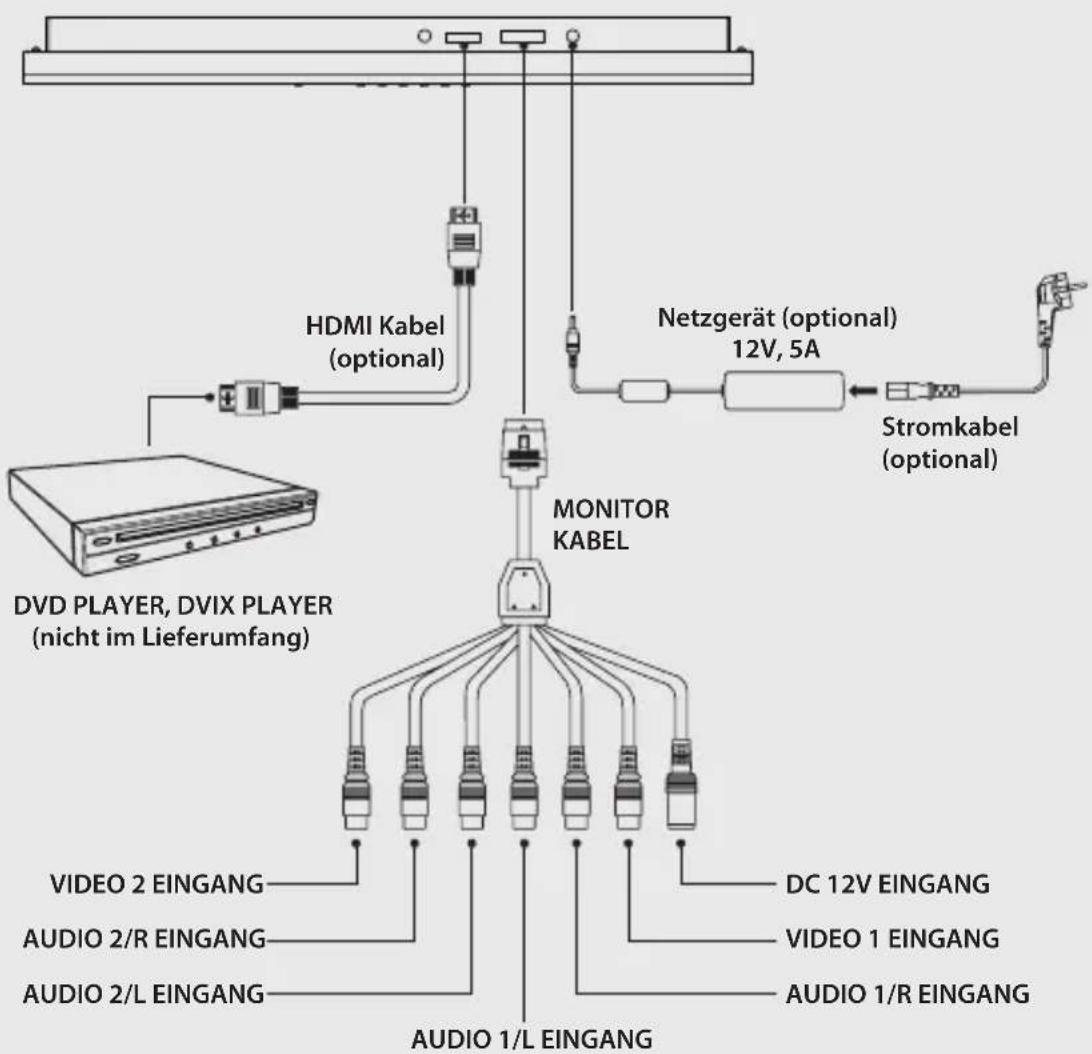

HDMI Kabel (optional) DVD PLAYER, DVIX PLAYER (nicht im Lieferumfang) MONITOR KABEL Netzgerät (optional) 12V, 5A Stromkabel (optional) VIDEO 2 EINGANG AUDIO 2/R EINGANG AUDIO 2/L EINGANG DC 12V EINGANG VIDEO 1 EINGANG AUDIO 1/R EINGANG

6 Einsetzen der Batterie in die Fernbedienung

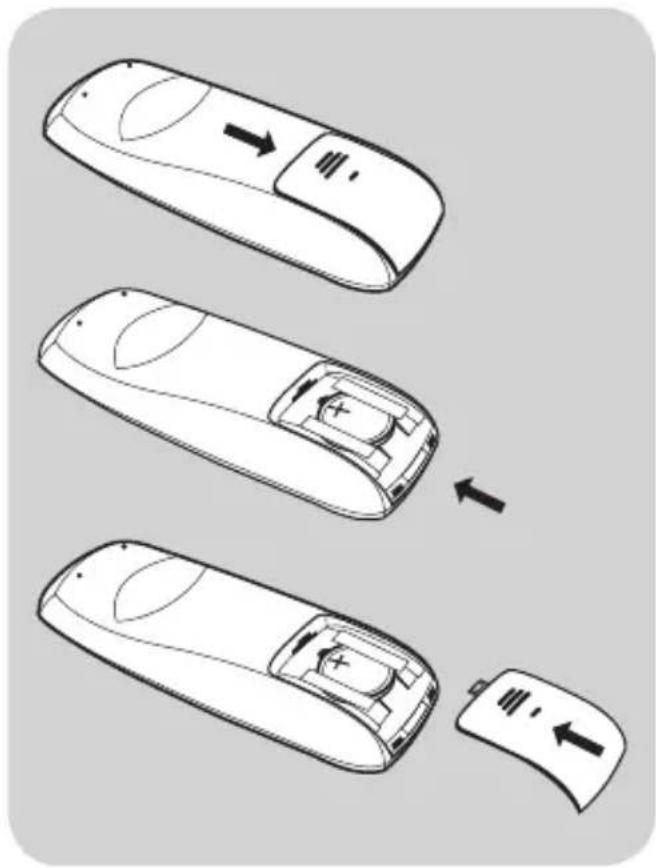

1. Ziehen Sie das Batteriefach aus der Fernbedienung.

2. Setzen Sie die Batterie (CR2025) ein. Der Pluspol muß nach oben zeigen.

3. Schieben Sie das Batteriefach wieder ein.

7 Technische Daten

MM-1750H

Bildschirmgröße	433,019 mm (17,1")
Sichtbare Fläche	367,2(H) x 229,5(V)
Auflösung	1440 x 900
Pixelgröße	0,255 x 0,255
Helligkeit	250cd/m2
Kontrastverhältnis	800:1
Betrachtungswinkel	80/80/75/85 (L/R/U/D)
Eingangsspannung	DC 12V
Eingang Videosystem	2 composite (NTSC / PAL), HDMI (720p)
OSD Sprachen	7 Sprachen
Audioleistung	Max. 3W x 2
Funktionstasten	MENU / RUNTER / HOCH / LINKS / RECHTS / MODE / POWER
Betriebstemperatur	0°C ~ 50°C
Lagertemperatur	-20°C ~ 60°C
Maße	418(W)x305(H)x48.5(D) mm
Gewicht	3,54 kg

MM-1950H

Bildschirmgröße	481,33 mm (18,95")
Sichtbare Fläche	408,24(H) x 255,15(V)
Auflösung	1440 x 900
Pixelgröße	0,2835 x 0,2835
Helligkeit	300cd/m2
Kontrastverhältnis	1000:1
Betrachtungswinkel	80/80/75/85 (L/R/U/D)
Eingangsspannung	DC 12V
Eingang Videosystem	2 composite (NTSC / PAL), HDMI (720p)
OSD Sprachen	7 Sprachen
Audioleistung	Max. 3W x 2
Funktionstasten	MENU / RUNTER / HOCH / LINKS / RECHTS / MODE / POWER
Betriebstemperatur	0°C ~ 50°C
Lagertemperatur	-20°C ~ 60°C
Maße	464(B)x330(H)x48.5(T) mm
Gewicht	4,33 kg

MM-2250H

Bildschirmgröße	546,86 mm (21,53")
Sichtbare Fläche	476,64(H) x 268,11(V)
Auflösung	1920 x 1080
Pixelgröße	0,24825 x 0,24825
Helligkeit	300cd/m2
Kontrastverhältnis	1000:1
Betrachtungswinkel	85/85/80/80 (L/R/U/D)
Eingangsspannung	DC 12V
Eingang Videosystem	2 composite (NTSC / PAL), HDMI (1080p)
OSD Sprachen	7 Sprachen
Audioleistung	Max. 3W x 2
Funktionstasten	MENU / RUNTER / HOCH / LINKS / RECHTS / MODE / POWER
Betriebstemperatur	0°C ~ 50°C
Lagertemperatur	-20°C ~ 60°C
Maße	520(B)x370(H)x48.5(T) mm
Gewicht	5,12 kg
