BEDIENUNGSANLEITUNG 42PW33P TOSHIBA

Farbfernsehgerät Bedienungsanleitung

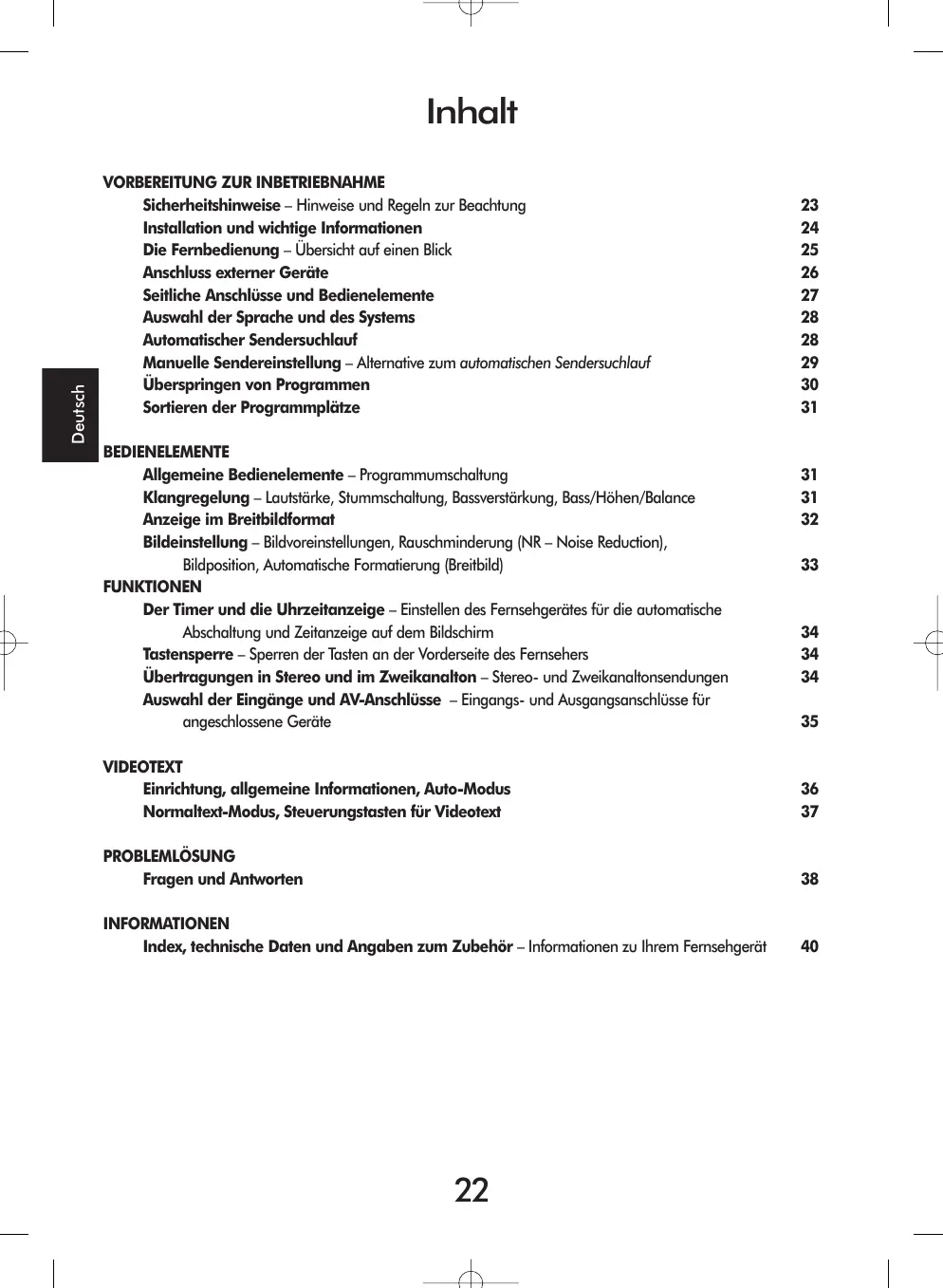

Inhalt VORBEREITUNG ZUR INBETRIEBNAHME Sicherheitshinweise – Hinweise und Regeln zur Beachtung Installation und wichtige Informationen Die Fernbedienung – Übersicht auf einen Blick Anschluss externer Geräte Seitliche Anschlüsse und Bedienelemente Auswahl der Sprache und des Systems Automatischer Sendersuchlauf Manuelle Sendereinstellung – Alternative zum automatischen Sendersuchlauf Überspringen von Programmen Sortieren der Programmplätze BEDIENELEMENTE Allgemeine Bedienelemente – Programmumschaltung Klangregelung – Lautstärke, Stummschaltung, Bassverstärkung, Bass/Höhen/Balance Anzeige im Breitbildformat Bildeinstellung – Bildvoreinstellungen, Rauschminderung (NR – Noise Reduction), Bildposition, Automatische Formatierung (Breitbild) FUNKTIONEN Der Timer und die Uhrzeitanzeige – Einstellen des Fernsehgerätes für die automatische Abschaltung und Zeitanzeige auf dem Bildschirm Tastensperre – Sperren der Tasten an der Vorderseite des Fernsehers Übertragungen in Stereo und im Zweikanalton – Stereo- und Zweikanaltonsendungen Auswahl der Eingänge und AV-Anschlüsse – Eingangs- und Ausgangsanschlüsse für angeschlossene Geräte

VIDEOTEXT Einrichtung, allgemeine Informationen, Auto-Modus Normaltext-Modus, Steuerungstasten für Videotext

PROBLEMLÖSUNG Fragen und Antworten

INFORMATIONEN Index, technische Daten und Angaben zum Zubehör – Informationen zu Ihrem Fernsehgerät

Sicherheitshinweise Dieses Gerät wurde in Übereinstimmung mit internationalen Sicherheitsstandards entwickelt und hergestellt. Wie bei jedem anderen Elektrogerät müssen Sie jedoch die gebührende Vorsicht walten lassen, um eine optimale Funktionsweise und Sicherheit zu gewährleisten. Bitte lesen Sie zu Ihrer eigenen Sicherheit die nachfolgenden Hinweise sorgfältig durch. Die Hinweise sind allgemeiner Natur und bieten Unterstützung bei der Handhabung aller elektronischen Geräte, wobei einige Punkte unter Umständen auf das gerade von Ihnen erworbene Produkt nicht zutreffen.

Lassen Sie im Umkreis des Fernsehgerätes mindestens 10 cm Abstand, um eine ausreichende Belüftung zu ermöglichen, die Ihren Fernseher vor Überhitzung und den daraus erwachsenden möglichen Schäden bewahrt. Räume mit großer Staubentwicklung sollten als Standorte ebenfalls gemieden werden.

Entfernen Sie KEINE fest angebauten Gehäuseteile, da dadurch gefährliche Spannungen freigesetzt werden könnten. Die Belüftungsschlitze des Geräts dürfen NICHT mit Zeitungen, Tischdecken, Vorhängen oder ähnlichen Stoffen abgedeckt werden. Durch Überhitzung können Schäden verursacht und die Lebensdauer des Gerätes verkürzt werden. Elektrische Geräte dürfen NICHT mit Tropf- oder Spritzwasser in Berührung kommen. Achten Sie darauf, dass keine Behälter mit Flüssigkeiten, beispielsweise Blumenvasen, auf dem Gerät abgestellt werden.

Beschädigung durch Hitze Wenn Sie das Fernsehgerät der direkten Sonneneinstrahlung aussetzen oder neben einem Heizkörper aufstellen, kann es unter Umständen beschädigt werden. Vermeiden Sie Standorte, an denen extrem hohe Temperaturen oder eine hohe Luftfeuchtigkeit vorherrschen bzw. Plätze, an denen die Temperatur unter 5° C absinken kann.

Stellen Sie KEINE heißen Gegenstände oder offene Flammen, wie zum Beispiel brennende Kerzen oder Nachtlampen, auf dem Gerät oder in seiner Nähe ab. Hohe Temperaturen können zum Schmelzen von Kunststoff führen und Brände auslösen. Verwenden Sie KEINEN behelfsmäßigen Fernsehtisch, und befestigen Sie die Tischbeine NIEMALS mit Holzschrauben. Montieren Sie zur Gewährleistung der optimalen Sicherheit stets den vom Hersteller zugelassenen Fernsehtisch bzw. die geeigneten Tischbeine entsprechend der Anleitung mit den im Lieferumfang enthaltenen Befestigungen.

Stromversorgung Dieses Gerät benötigt zur Stromversorgung 230 V, 50 Hz Wechselstrom. Schließen Sie das Gerät niemals an Gleichstrom oder eine andere Stromquelle an. Beachten Sie stets, dass das Fernsehgerät nicht auf dem Netzkabel stehen darf. Trennen Sie den Netzstecker NICHT vom Kabel, da im Stecker ein spezieller Funkentstörfilter integriert ist, dessen Funktion anderenfalls beeinträchtigt wäre.

Achten Sie bei Verwendung der Kopfhörer auf eine angemessene und NICHT zu hohe Lautstärke, da anderenfalls Ihr Hörvermögen auf Dauer beeinträchtigt werden kann. Lassen Sie das Gerät NICHT eingeschaltet, wenn Sie längere Zeit nicht anwesend sind, es sei denn, es ist ausdrücklich für den unbeaufsichtigten Betrieb gekennzeichnet oder verfügt über einen Standby-Modus. Schalten Sie den Fernseher über den am Gerät befindlichen Netzschalter aus, und erklären Sie ebenfalls Ihren Familienmitgliedern, wie das Gerät abzuschalten ist. Für ältere oder behinderte Personen müssen unter Umständen spezielle Absprachen getroffen werden.

WENDEN SIE SICH IM ZWEIFELSFALL AN EINEN FACHKUNDIGEN ELEKTRIKER.

Benutzen Sie das Gerät NICHT weiter, wenn Sie Zweifel an der korrekten Funktionsweise haben oder das Gerät in irgendeiner Weise beschädigt ist. Schalten Sie es ab, ziehen Sie den Netzstecker, und wenden Sie sich an einen Fachhändler.

Lesen Sie die Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen. Überprüfen Sie, ob alle elektrischen Kabel, einschließlich des Netzkabels, der Verlängerungskabel und der internen Verbindungen zwischen den einzelnen Gerätekomponenten ordnungsgemäß und entsprechend den Richtlinien des Herstellers angeschlossen wurden. Schalten Sie das Gerät aus, und ziehen Sie den Netzstecker, bevor Sie neue oder zusätzliche Komponenten anschließen.

Achten Sie VOR ALLEM darauf, dass Kinder oder andere Personen NIEMALS Gegenstände in Löcher, Schlitze oder andere Gehäuseöffnungen stecken, denn ein tödlicher elektrischer Schlag könnte die Folge sein. Gehen Sie NIEMALS leichtfertig mit elektrischen Geräten jeglicher Art um – Vorsicht ist besser als Nachsicht!

Wenden Sie sich an Ihren Fachhändler, falls Sie Zweifel an der korrekten Installation, Funktionsweise oder Sicherheit des Gerätes haben.

UM DAS FERNSEHGERÄT VOM NETZ ZU TRENNEN ZIEHEN SIE DEN STECKER AUS DER STECKDOSE.

Besondere Vorsicht ist angebracht, wenn sich Glasplatten oder Türen in der Nähe des Gerätes befinden.

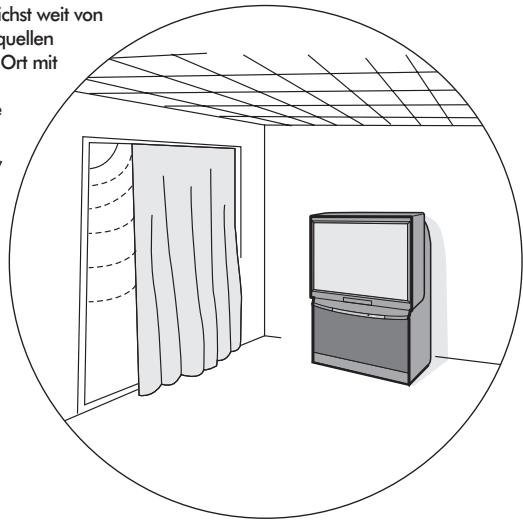

Installation und wichtige Informationen Wahl des Standorts

Wählen Sie den Platz für das Fernsehgerät so, daß es möglichst weit von der direkten Sonneneinstrahlung oder anderen hellen Lichtquellen entfernt ist. Um das beste Fernsehbild zu erhalten, wird ein Ort mit weichem, indirekten Lichteinfall empfohlen. Stellen Sie das Fernsehgerät direkt auf den Fußboden oder auf eine stabile Fläche. Die Abstellfläche muß eben und fest sein. Wenn Sie das Fernsehgerät auf einem weichen Bodenbelag abstellen, müssen Sie sicherstellen, daß der Belag oder der Teppich nicht durch das Gewicht des Gerätes beschädigt werden. Ziehen Sie gegebenenfalls die Vorhänge zu, oder schließen Sie die Jalousien, damit die Sonne nicht direkt auf den Bildschirm scheint. Gehen Sie dabei stets behutsam vor, da das Gerät auf polierten Fußböden Spuren hinterlassen oder Bodenbeläge beschädigen kann.

WARNUNG! LASSEN SIE DAHER DEN FERNSEHER NIEMALS MIT STANDBILD EINGESCHALTET Wenn durch VIDEOTEXT, SENDERLOGOS, COMPUTER-ANZEIGEN, VIDEO-SPIELE, BILDSCHIRMMENÜS u. a. erzeugte Standbilder für einen längeren Zeitraum auf dem Fernsehbildschirm angezeigt werden, können diese Bilder unter Umständen dauerhaft eingebrannt werden. Wenn Sie mit Ihrem Fernsehgerät stehende Bilder oder Bilder mit einem überlagerten Standbild anzeigen, wie z. B. Programmlogos eines Fernsehsenders, sollten Sie immer die Einstellungen für Helligkeit UND Kontrast verringern.

HAFTUNGSAUSSCHLUSSKLAUSEL Toshiba haftet unter keinen Umständen für Verluste und/oder Schäden am Produkt, die durch folgende Ereignisse hervorgerufen werden: i) Brand; ii) Erdbeben; iii) Unfallschaden; iv) absichtliche Zweckentfremdung bzw. falsche Verwendung des Produkts; v) Nutzung des Produkts unter ungeeigneten Bedingungen; vi) Verlust und/oder Schäden am Produkt, die auftreten, während sich das Produkt im Besitz eines Dritten befindet; vii) jegliche Schäden oder Verluste, die durch Bedienfehler oder die Nichtbeachtung von Anweisungen aus der Bedienungsanleitung durch den Eigentümer verursacht werden; viii) jegliche Verluste oder Schäden, die direkt auf die missbräuchliche Verwendung oder Fehlfunktion des Produkts bei gleichzeitiger Nutzung mit angeschlossenen Geräten zurückzuführen sind; Weiterhin haftet Toshiba unter keinen Umständen für mittelbare Verluste und/oder Folgeschäden, einschließlich, jedoch nicht beschränkt auf folgende Schäden: Gewinnverlust, Geschäftsunterbrechung und Verlust gespeicherter Daten, unabhängig davon, ob dieser Datenverlust während des normalen Betriebs oder bei missbräuchlicher Nutzung des Produkts entstanden ist.

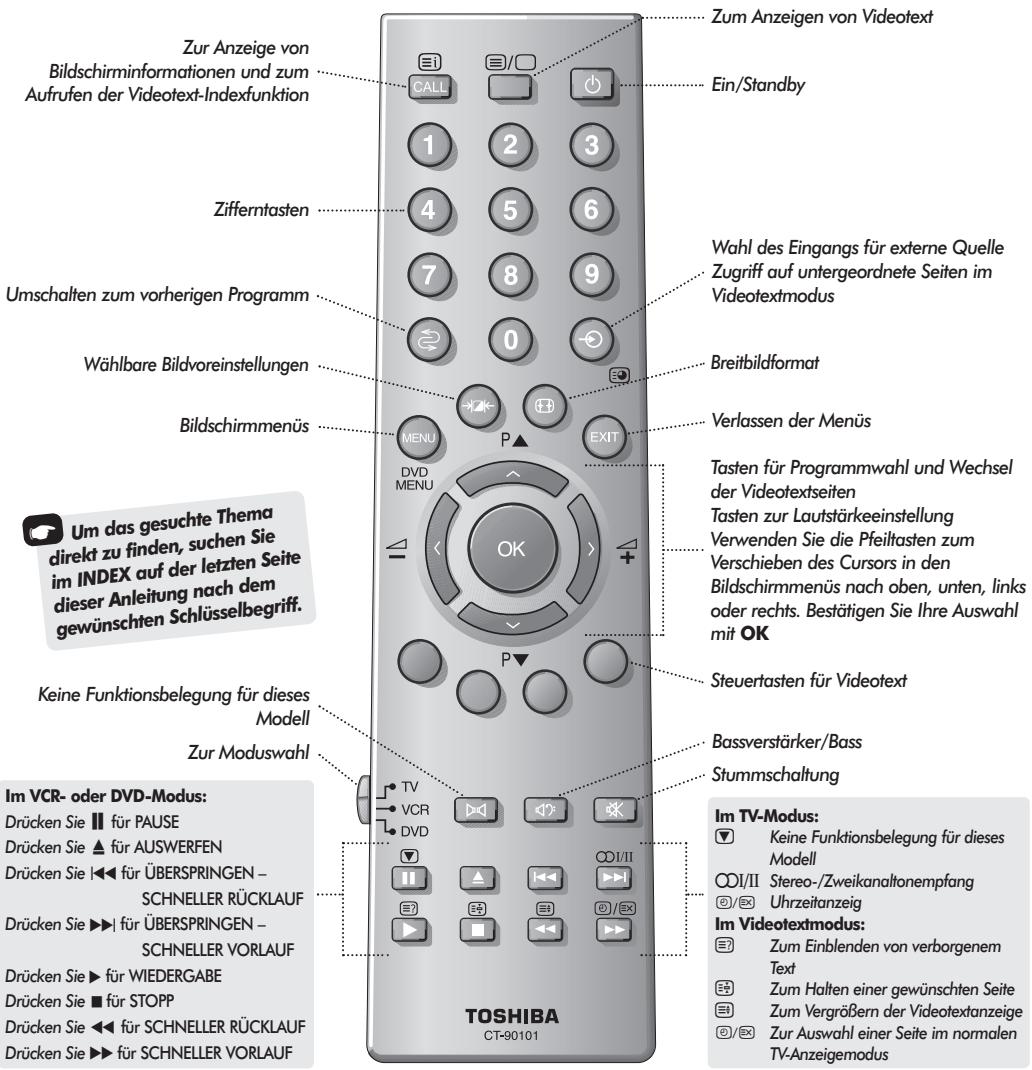

Die FernbedienungUP Eine übersichtliche Darstellung mit einer Erläuterung der einzelnen Tasten Ihrer Fernbedienung Zum Anzeigen von Videotext Zur Anzeige von Bildschirminformationen und zum Aufrufen der Videotext-Indexfunktion

Umschalten zum vorherigen Programm

Wählbare Bildvoreinstellungen

Tasten für Programmwahl und Wechsel der Videotextseiten Tasten zur Lautstärkeeinstellung Verwenden Sie die Pfeiltasten zum Verschieben des Cursors in den Bildschirmmenüs nach oben, unten, links oder rechts. Bestätigen Sie Ihre Auswahl mit OK

chte Thema Um das gesu chen Sie n, de su direkt zu fin Seite f der letzten au X DE IN im ng nach dem itu le An er dies riff. Schlüsselbeg gewünschten

Steuertasten für Videotext

Keine Funktionsbelegung für dieses Modell

Im VCR- oder DVD-Modus: Drücken Sie für PAUSE Drücken Sie für AUSWERFEN Drücken Sie l für ÜBERSPRINGEN – SCHNELLER RÜCKLAUF Drücken Sie l für ÜBERSPRINGEN – SCHNELLER VORLAUF Drücken Sie für WIEDERGABE Drücken Sie für STOPP Drücken Sie für SCHNELLER RÜCKLAUF Drücken Sie

für SCHNELLER VORLAUF Im TV-Modus: Keine Funktionsbelegung für dieses Modell I/II Stereo-/Zweikanaltonempfang 8/9 Uhrzeitanzeig Im Videotextmodus: Zum Einblenden von verborgenem Text Zum Halten einer gewünschten Seite Zum Vergrößern der Videotextanzeige 8/9 Zur Auswahl einer Seite im normalen TV-Anzeigemodus

Einlegen der Batterien und wirksame Reichweite der Fernbedienung Nehmen Sie die Batterieabdeckung ab, so dass das Batteriefach sichtbar wird, und legen Sie die Batterien mit der richtigen Polarität ein. Geeignete Batterietypen für diese Fernbedienung sind UM-4, AAA, IEC R03 mit jeweils 1,5 V. Verwenden Sie keine entladenen älteren und neuen Batterien in einem Gerät gleichzeitig, und setzen Sie jeweils nur einen Batterietyp ein. Geben Sie Altbatterien an einem dafür gekennzeichneten Entsorgungsplatz ab. Die Leistung der Fernbedienung verschlechtert sich ab einer Entfernung von 5 m bzw. außerhalb eines Winkels von 30° zum Mittelpunkt des Fernsehgerätes.

Wahl des Eingangs für externe Quelle Zugriff auf untergeordnete Seiten im Videotextmodus

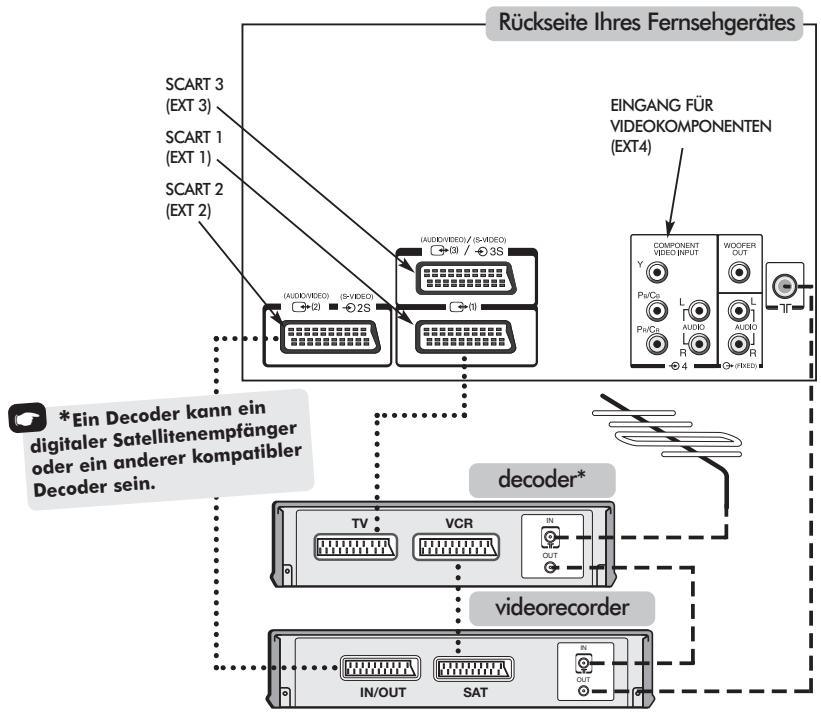

UP Anschluss SETTING externer Geräte Schalten Sie alle Netzschalter am Fernsehgerät aus, bevor Sie externe Geräte anschließen.

Rückseite Ihres Fernsehgerätes SCART 3 (EXT 3)

EINGANG FÜR VIDEOKOMPONENTEN (EXT4)

digitaler Satel kompatibler oder ein anderer in. se r de Deco

IN OUT IN/OUT SAT An der Rückseite des Fernsehgerätes können die unterschiedlichsten Geräte angeschlossen werden. Lesen Sie daher unbedingt für alle Zusatzgeräte vorher die Bedienungsanleitungen der jeweiligen Hersteller.

WIR EMPFEHLEN IHNEN, NACH MÖGLICHKEIT AUSSER EINEM ANTENNENKABEL AUCH SCART-KABEL ZU VERWENDEN. Antennenkabel: Schließen Sie das Antennenkabel an die Antennenbuchse an der Rückseite des Fernsehgerätes an. Bei Verwendung eines Decoders* und/oder eines Videorecorders ist zu beachten, dass das Antennenkabel über den Decoder und/oder den Videorecorder mit dem Fernsehgerät verbunden werden muss.

Wir empfehlen Ihnen, Scart 1 für einen Decoder, Scart 2 für einen Videorecorder und Scart 3 für sonstige Geräte zu nutzen. Beim Anschluss von S-VIDEO-Geräten muss die Einstellung INPUT für EXT2 oder EXT3 entsprechend festgelegt werden. Siehe Seite 35.

Wenn Ihr Fernsehgerät automatisch zur Anzeige der angeschlossenen Zusatzgeräte umgeschaltet wird, können Sie in den normalen TV-Modus zurückkehren, indem Sie die Taste mit der gewünschten Programmnummer drücken.

Verbinden Sie die Buchse IN/OUT des Videorecorders über ein Scart-Kabel mit dem Fernseher. Verbinden Sie die Buchse TV des Decoders über ein Scart-Kabel mit dem Fernseher. Verbinden Sie die Buchse SAT des Videorecorders mit der Buchse VCR am Decoder.

Um das jeweilige externe Gerät wieder aufzurufen, drücken Sie die Taste . Mit dieser Taste können Sie zwischen EXT1, EXT2, EXT3 oder EXT4 umschalten.

B Schalten Sie vor Start der Funktion Automatische Sendersuche Ihren Decoder und Videorecorder auf Standby. Über die Phono-Anschlüsse neben den Buchsen COMPONENT VIDEO INPUT (Komponenten Videoeingang) können L- und R-Audiosignale eingespeist werden.

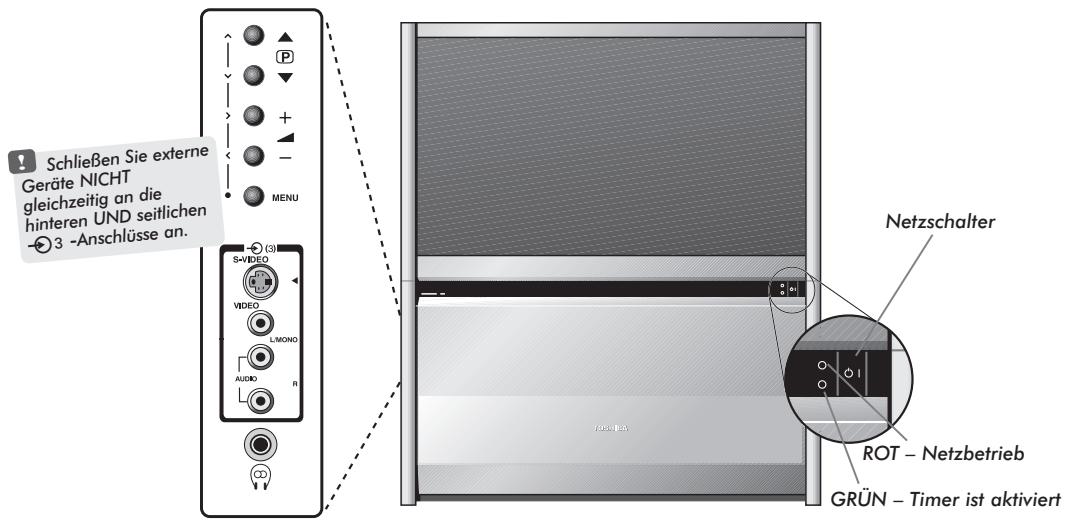

Seitliche Anschlüsse und Bedienelemente An den seitlichen Anschlüssen des TV-Gerätes lassen sich eine Vielzahl verschiedener Geräte anschließen. Obwohl sich alle erforderlichen Anpassungen und Einstellungen an Ihrem Fernsehgerät mit der Fernbedienung vornehmen lassen, können Sie für einige Funktionen auch die Tasten an der Vorderseite des Gerätes nutzen.

T Geräte NICH die gleichzeitig an itlichen se D hinteren UN se an. -Anschlüs

J ROT – Netzbetrieb GRÜN – Timer ist aktiviert

Verwenden der Bedienelemente und Anschlüsse

Einschalten Wenn das rote Kontrolllämpchen zur Anzeige der Betriebsbereitschaft nicht leuchtet, drücken Sie die Taste POWER an der Vorderseite des Fernsehers, um das Gerät einzuschalten. Wählen Sie anschließend eine Zifferntaste auf der Fernbedienung, um das Bild sichtbar zu machen.

Drücken Sie die Taste — einzustellen. Drücken Sie die Tasten wechseln.

auf der Fernbedienung, um das Drücken Sie die Taste Gerät in den Standby-Modus zu schalten. Um den Bildschirm wieder einzuschalten, drücken Sie erneut oder eine beliebige Zifferntaste. Unter Umständen dauert es einige Sekunden, bis das Bild erscheint. Das Gerät sollte nur für kurze Zeit im Standby-Modus verbleiben.

j +, um die Lautstärke

e F f , um das Programm zu

Drücken Sie die Taste MENU auf der Fernbedienung und anschließend S, R bzw. Q oder P, um die Ton- und Bildeinstellungen anzupassen. Drücken Sie MENU, um das Menü zu verlassen.

Die Einrichtung des Fernsehgerätes muss jetzt über die Bildschirmmenüs vorgenommen werden. Drücken Sie die Taste MENU auf der Fernbedienung, um die obere Menüleiste anzuzeigen.

Beim Anschluss eines Mono-Gerätes an Eingang 3, muss der Audio-Ausgang des entsprechenden Gerätes mit der Buchse L/Mono am Fernsehgerät verbunden werden.

In dieser weißen Menüleiste sehen Sie fünf verschiedene Symbole für die einzelnen Funktionsmenüs. Wenn Sie mit Hilfe der Tasten S oder R die verschiedenen Symbole auswählen, werden jeweils die entsprechenden Optionen unterhalb der Menüleiste angezeigt.

bis Drücken Sie zur Auswahl der Eingänge die Taste gemäß der Beschreibung auf Seite 35 die Einstellung EXT3 oder EXT3S angezeigt wird.

Drücken Sie auf der Fernbedienung die Taste Q, um nach unten durch die Menüoptionen zu blättern. Mit den Tasten S oder R können Sie dann die gewünschte Option auswählen. Befolgen Sie die Bildschirmanweisungen. Die Funktionen der einzelnen Menüs sind in dieser Bedienungsanleitung detailliert beschrieben.

Genauere Informationen entnehmen Sie bitte der Bedienungsanleitung des anzuschließenden Gerätes. Hinweis: Wenn Sie Kopfhörer anschließen, werden alle Lautsprecher stummgeschaltet.

! Schließen Sie exter

Auswahl der Sprache und des Systems*, Automatischer Sendersuchlauf Schalten Sie vor dem Start des automatischen Sendersuchlaufs Ihren Decoder und den Videorecorder in den Standby-Modus. Verwenden Sie zur Einrichtung des Fernsehgerätes die Tasten auf der Fernbedienung gemäß der Anleitung auf Seite 25. Drücken Sie zur Auswahl der gewünschten Sprache die Taste MENU, und wählen Sie anschließend mit R die Option Set up in der oberen Menüleiste.

Drücken Sie die Taste Q um die Menüoption Language zu markieren.

Drücken Sie R zur Auswahl Ihres System*. Drücken Sie zur Auswahl von START die Taste Q und anschließend R.

Die Suche nach allen Sendestationen im Empfangsbereich wird jetzt gestartet. Während des Suchlaufs blinken die Zeichen . In Abhängigkeit vom Suchfortschritt bewegt sich ein Punkt auf dieser Linie.

Warten Sie, bis das Fernsehgerät den Suchvorgang abgeschlossen hat.

Drücken Sie zur Auswahl die Taste S oder R .

Drücken Sie jetzt die Taste Q, um die Option Autom. Sendersuche zu markieren. Zur Auswahl der Option drücken Sie dann die Taste R.

Achtung: Bisherige Einstellungen werden gelöscht! Beenden um alle Einstellungen beizubehalten.

DEUTSCH AUTO EXIT Sprache Farbe Autom. Sendersuche Man. Sendersuche Programme ordnen Videotext

Nur für Großbritannien: Drücken Sie OK, um den Vorgang zu starten, und fahren Sie dann mit Schritt 7 fort.

Nach Abschluss des Suchvorgangs schaltet das Fernsehgerät automatisch auf Programmplatz 1 um. Unter Umständen empfangen Sie von bestimmten Sendern nur ein schwaches Bildsignal. Sie können daher die Reihenfolge der Sender mit Hilfe der Funktion Programme ordnen (siehe Seite 31) ändern. Falls das Fernsehgerät nicht mit einem ScartKabel an einen Videorecorder/Decoder angeschlossen werden kann, oder falls Sie einen Sender eines anderen systems einstellen möchten, verwenden Sie zur Zuordnung der Programmpositionen die Funktion zur Man. Sendersuche (siehe Seite 29).

Für Kontinentaleuropa: Sie müssen zunächst das System* für Ihr Land auswählen. B/G – Kontinentaleuropa, I – Großbritannien D/K – Osteuropa, L1, L2 – Frankreich

* Nur für Kontinentaleuropa.

Manuelle Sendereinstellung Als Alternative zum automatischen Sendersuchlauf besteht für Ihr Fernsehgerät auch die Möglichkeit einer manuelle Sendersuche. Beispiel: Das Fernsehgerät kann nicht per Scart-Kabel an einen Videorecorder/Decoder angeschlossen werden, oder Sie möchten einen Sender in einem anderen System einstellen (siehe Seite 28). Benutzen Sie die Tasten S und R, um sich innerhalb des Bildschirmmenüs zu bewegen und die entsprechende Option für die manuelle Einstellung auszuwählen. Programm

Prog. Überspr./ Kanal

Die Nummer, die auf der Fernbedienung gedrückt werden muss. Betrifft nur bestimmte Regionen. Siehe Punkt 5 auf Seite 28. Suche nach einem Signal im Frequenzbereich. * Bedeutet, dass kein Sender gespeichert wurde oder die Funktion zum Überspringen des Kanals aktiviert wurde. Siehe Seite 30. Kanal: Die Nummer des Kanals, auf dem ein Sender übertragen wird. Feineinstellung: Wird nur verwendet, wenn Störungen auftreten bzw. das Empfangssignal zu schwach ist. Siehe Seite 38. Sender: Sendername. Verwenden Sie die Tasten P oder Q und S oder R zur Eingabe einer Senderbezeichnung, die aus bis zu sieben Zeichen bestehen kann. So können Sie einem Decoder und Videorecorder im Fernsehgerät eine Programmposition zuweisen: Schalten Sie den Decoder ein, legen Sie eine bespielte Kassette in den Videorecorder ein, und drücken Sie PLAY (Wiedergabe). Nehmen Sie dann die manuelle Feineinstellung vor.

Wählen Sie aus der oberen Menüleiste die Option Einstellung, und markieren Sie mit Hilfe der Taste Q die Option Man. Sendersuche. Drücken Sie zur Auswahl die Taste R.

Drücken Sie OK, zur Auswahl. Wenn es sich um ein zu überspringendes Programm handelt, muss die Option Programme ordnen vor dem Speichern zurückgesetzt werden.

Man. Sendersuche System

00 B/G OK : Speichern MENU : Zurück

DEUTSCH AUTO Markieren Sie den gewünschten Programmplatz mit der Taste P oder Q. Für den Videorecorder wird Prog. 0 empfohlen.

Die Nummern Ihrer Kanäle können sich von den hier dargestellten Nummern unterscheiden .

Drücken Sie die Taste R zur Auswahl der Einstellung System. Mit Hilfe der Taste P oder Q können Sie das System wechseln (wenn notwendig siehe Punkt 5 auf Seite 28).

Drücken Sie anschließend die Taste R, um die Option Suchen auszuwählen.

Durch Drücken der Taste P wird der Suchvorgang gestartet. Während der Suche blinkt die Meldung Suchen auf. Währenddessen werden am Bildschirm die jeweiligen Kanalnummern angezeigt.

Man. Sendersuche Suchen

EXIT Sprache Farbe Autom. Sendersuche Man. Sendersuche Programme ordnen Videotext

Fortsetzung auf der nächsten Seite

Programm: System: Suchen: Prog. Überspr.:

Manuelle Sendereinstellung Fortsetzung Überspringen von Programmen

Jedes Signal wird auf dem Fernsehgerät angezeigt. Wenn es sich nicht um Ihren Videorecorder handelt, drücken Sie erneut die Taste P, um den Suchlauf neu zu starten.

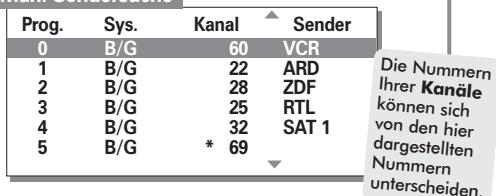

Man. Sendersuche Prog. 0 1 2 3 4 5

Wenn das Signal Ihres Videorecorders gefunden wird, drücken Sie die Taste R, um die Option Sender aufzurufen. Geben Sie mit Hilfe der Tasten P und Q sowie S und R die gewünschten Zeichen ein, z. B. VCR.

Man. Sendersuche Sender

Markieren Sie mit Hilfe der Taste P oder Q die zu sperrende Programmposition, und drücken Sie zur Auswahl die Taste OK.

Drücken Sie die Taste R, um die Option Progr. Überspr. auszuwählen.

Verwenden Sie die Taste P oder Q, um die Option Progr. Überspr. zu aktivieren (Ein). Drücken Sie OK.

Drücken Sie zum Speichern die Taste OK.

Eine gesperrte Programmposition wird auf dem Bildschirm durch das Symbol gekennzeichnet.

Wiederholen Sie den Vorgang für jede Programmposition, die Sie einstellen möchten, oder drücken Sie die Taste MENU, um zur Liste der Kanäle zu wechseln, und wählen Sie die nächste einzustellende Nummer.

Man. Sendersuche Progr. Überspr. :Ein

Drücken Sie nach Abschluss des Vorgangs die Taste EXIT.

01 B/G OK : Speichern MENU : Zurück

Dieses Fernsehgerät verfügt über eine Funktion zur direkten Kanaleingabe. Dazu müssen Sie die Kanalnummern kennen. Wählen Sie dazu das Menü Man. Sendersuche aus Schritt 3. Geben Sie dann die gewünschte Programmnummer, das System, und dann die Nummer des entsprechenden Kanal ein. Drücken Sie zum Speichern der Eingabe die Taste OK.

Drücken Sie die Taste MENU, und wiederholen Sie Schritt 2, oder drücken Sie die Taste EXIT. Jeder Programmplatz muss jeweils einzeln ausgewählt und mit Progr. Überspr. Ein oder Aus deaktiviert bzw. aktiviert werden. Zum Deaktivieren der Funktion Progr. Überspr. muss der Vorgang entsprechend für jeden Programmplatz wiederholt werden.

Überspringen von Programmen Um bestimmte Programme für die Anzeige zu sperren, besteht die Möglichkeit, die entsprechenden Programmplätze zu deaktivieren und die Fernbedienung mitzunehmen. Das Fernsehgerät wird weiterhinn wie üblich funktionieren, wenn Sie die seitlichen Bedienelemente nutzen. Das System wird aber nicht die übersprungene Programmposition anzeigen.

Gesperrte Programme können nicht mehr mit P (P) und P (Q) noch mit den seitlichen Bedienelementen ausgewählt werden. Der Zugriff über die Zifferntasten der Fernbedienung ist jedoch trotzdem noch möglich.

Wählen Sie aus dem Menü Einstellung die Option Man. Sendersuche.

Sortieren der Programmplätze, Allgemeine Bedienelemente und Toneinstellung Programme können ebenfalls mit Hilfe der Tasten P (P) und P (Q) gewählt werden.

Sortieren der Programmplätze

Mit der Funktion Programme ordnen können Sie auf einfache Weise beliebige Kanäle auf den gewünschten Programmplätzen speichern.

Um wieder zum vorherigen Programm umzuschalten, drücken Sie die Taste ^ . Der Programmplatz wird mit der Kennzeichnung für den Modus Stereo/Mono (Beschreibung auf Seite 34) auf dem Bildschirm angezeigt.

Wählen Sie aus dem Menü Einstellung die Option Programme ordnen.

DEUTSCH AUTO Lautstärke

Lautstärke Drücken Sie die Taste — ( S) oder + ( R ), um die Lautstärke anzupassen.

Drücken Sie die Stummschaltungstaste einmal, um den Ton auszuschalten und ein zweites Mal, um den Ton wieder einzuschalten.

Die Senderliste wird jetzt angezeigt. Markieren Sie mit Hilfe der Taste Q oder P den Sender, den Sie verschieben möchten, und drücken Sie zur Auswahl die Taste OK.

Bassverstärker – für eine bessere Klangtiefe

Drücken Sie die Taste und anschließend S oder R, um den Effekt entsprechend anzupassen. Ein merklicher Unterschied ist nur bei Musik mit starken Bässen hörbar. Drücken Sie erneut die Taste , um den Bassverstärker zu deaktivieren.

Der ausgewählte Sender erscheint jetzt auf der rechten Seite des Bildschirms.

Bei Anschluss eines aktiven Super Woofer erfolgt nur, wenn Bass Extern eine Steuerung mit der Taste ausgewählt ist. Gehen Sie dazu im Weitere Funktionen Menü auf AV-Anschluss und mit der Taste Q auf den Eintrag Bass. Wählen Sie anschließend mit den Tasten S bzw. R die Option EXTERN.

Blättern Sie wieder mit der Taste Q oder P durch die Liste, bis Sie die gewünschte Programmposition erreichen. Bei diesem Vorgang werden die übrigen Sender entsprechend verschoben.

Drücken Sie OK, um den neuen Programmplatz zu bestätigen.

Wiederholen Sie den Vorgang bei Bedarf, und drücken Sie anschließend EXIT.

Ton Bass Höhen Balance

EXIT Auswahl von Programmplätzen Verwenden Sie zur Auswahl eines Programmplatzes die Zifferntasten auf der Fernbedienung. Geben Sie für Programmnummern unter unter 10 jeweils 0 und die gewünschte Nummer ein, z. B. 01 für Programm 1.

Bass-, Höhen- und Balance-Regelung

Drücken Sie die Taste MENU und anschließend S oder R, um die Option Ton Ton aus der oberen Menüleiste auszuwählen.

Drücken Sie zur Auswahl der Option Bass, Höhen oder Balance die Taste Q. Drücken Sie dann zur Übernahme der Einstellung die Taste S oder R.

Sprache Farbe Autom. Sendersuche Man. Sendersuche Programme ordnen Videotext

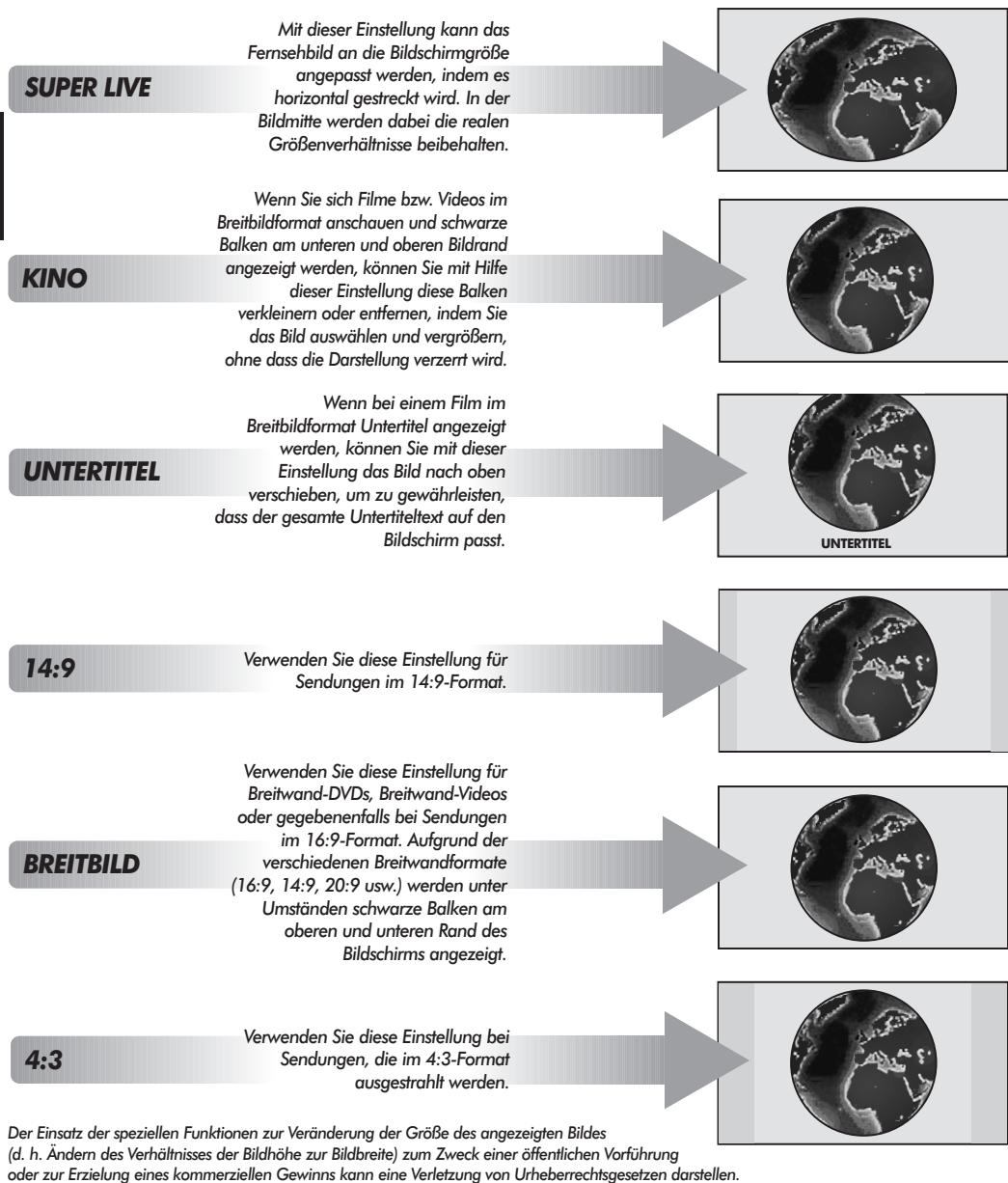

Anzeige im Breitbildformat In Abhängigkeit von der Art der jeweiligen Fernsehübertragung können Sie sich Sendungen in verschiedenen Bildformaten anschauen. Drücken Sie bei Bedarf jeweils die Taste , um zwischen den Bildformaten Super Live, Kino, Untertitel, 14:9, Breitbild und 4:3 umzuschalten. Hinweis: Bei jedem Drücken der Taste MENU ändert sich die jeweilige Bildformateinstellung, während die Menüs weiterhin auf dem Bildschirm sichtbar bleiben. Dadurch wird gewährleistet, dass die Menüs nicht über die Grenzen des sichtbaren Bildschirmbereiches hinausragen.

SUPER LIVE Mit dieser Einstellung kann das Fernsehbild an die Bildschirmgröße angepasst werden, indem es horizontal gestreckt wird. In der Bildmitte werden dabei die realen Größenverhältnisse beibehalten.

KINO Wenn Sie sich Filme bzw. Videos im Breitbildformat anschauen und schwarze Balken am unteren und oberen Bildrand angezeigt werden, können Sie mit Hilfe dieser Einstellung diese Balken verkleinern oder entfernen, indem Sie das Bild auswählen und vergrößern, ohne dass die Darstellung verzerrt wird.

UNTERTITEL Wenn bei einem Film im Breitbildformat Untertitel angezeigt werden, können Sie mit dieser Einstellung das Bild nach oben verschieben, um zu gewährleisten, dass der gesamte Untertiteltext auf den Bildschirm passt.

Verwenden Sie diese Einstellung für Sendungen im 14:9-Format.

Verwenden Sie diese Einstellung für Breitwand-DVDs, Breitwand-Videos oder gegebenenfalls bei Sendungen im 16:9-Format. Aufgrund der verschiedenen Breitwandformate (16:9, 14:9, 20:9 usw.) werden unter Umständen schwarze Balken am oberen und unteren Rand des Bildschirms angezeigt.

Verwenden Sie diese Einstellung bei Sendungen, die im 4:3-Format ausgestrahlt werden.

Der Einsatz der speziellen Funktionen zur Veränderung der Größe des angezeigten Bildes (d. h. Ändern des Verhältnisses der Bildhöhe zur Bildbreite) zum Zweck einer öffentlichen Vorführung oder zur Erzielung eines kommerziellen Gewinns kann eine Verletzung von Urheberrechtsgesetzen darstellen.

UNTERTITEL Bildeinstellung Bildvoreinstellungen

Dieses Fernsehgerät bietet die Möglichkeit, individuelle Bildeinstellungen zu speichern. Drücken Sie , um die verfügbaren Bildmodi anzuzeigen:

Die Bildposition kann individuell angepasst werden. Teilweise ist dies bei externen Quellen hilfreich.

Bildmodus-1 bis 3 sind voreingestellte Optionen. Unter Bildmodus-M können Ihre eigenen Einstellungen gespeichert werden: Wählen Sie aus der oberen Menüleiste die Option Bild.

Wählen Sie aus der oberen Menüleiste die Option Weitere Funktionen Menü und anschließend mit Hilfe der Taste Q die Menüoption Bildlage.

AUS AUS EIN Drücken Sie zur Auswahl die Taste R. Nutzen Sie die Tasten S oder R zur Einstellung der horiz.-Lage/vertik.-Lage. Die angezeigten Optionen ändern sich in Abhängigkeit vom gewählten Breitbildformat sowie bei der Bildanzeige über angeschlossene Geräte.

Verwenden Sie zur Einstellung von Kontrast, Helligkeit, Farbe, Farbton und Shärfe die Taste S oder R. Die Einstellung Farbton kann anhand eines Signals von einem NTSC-Videorecorder oder einem DVD-Player nur dann angepasst werden, wenn sich das Fernsehgerät im Farbmodus AUTO befindet.

Automatische Formatierung (Breitbild) Wenn dieses Fernsehgerät ein Signal in einem echten Breitbildformat empfängt und die Einstellung Auto-Format aktiviert ist EIN, wird die Sendung unabhängig von der aktuellen Bildformateinstellung des Fernsehers automatisch im Breitbildformat angezeigt.

Rauschunterdrückung Rauschunterdrückung führt zu einer "weicheren" Bilddarstellung bei einem schwachen Signal zur Reduzierung störender Effekte.

Kontrast Helligkeit Farbe Farbton Schärfe Rauschunterdrückung

AV-Anschluss Bildlage Bedienfeldsperre Auto-Format Blaues Bild Konvergenz

Wählen Sie aus dem Menü Bild die Option Rauschunterdrückung Wählen Sie eine der Einstellungen EIN oder AUS, um die beste Bildqualität zu erhalten. Ein Unterschied zwischen beiden Einstellungen ist unter Umständen nicht immer deutlich erkennbar.

Wählen Sie aus dem Menü Weitere Funktionen die Option Auto-Format und anschließend die Einstellung EIN oder AUS.

Timer, Uhrzeitanzeige, Tastensperre und Stereo- und Zweikanaltonsendungen Die Uhrzeitanzeige

Mit Hilfe der Uhrzeitanzeige können Sie sich die aktuelle Zeit auf dem Bildschirm anzeigen lassen.

Das Fernsehgerät kann so eingestellt werden, dass es sich nach einer bestimmten Zeit automatisch ein- oder ausschaltet.

Wenn Sie während einer Fernsehsendung die Tasten

Wählen Sie aus der oberen Menüleiste die Option Timer.

8/9 auf der Fernbedienung drücken, wird die genaue

vom Sender übertragene Uhrzeit eingeblendet. Diese Anzeige wird nach etwa 5 Sekunden wieder ausgeblendet.

Bedienfeldsperre Timer

Drücken Sie die Taste Q, um die Option Ein-Timer oder Aus-Timer auszuwählen. Stellen Sie die gewünschte Zeit mit den Nummerntasten ein. Wenn sich der Fernseher beispielsweise in anderthalb Stunden ausschalten soll, geben Sie 01:30 ein.

Weitere Funktionen AV-Anschluss Bildlage Bedienfeldsperre Auto-Format Blaues Bild Konvergenz

Drücken nach Einstellung des Aus-Timer die Taste EXIT, um den Vorgang zu beenden. Zur Einstellung des Ein-Timer, geben Sie dann die gewünschte Programmpositionsnummer ein, und drücken Sie , um das Fernsehgerät in den Standby-Modus zu schalten. Die GRÜNE Anzeige für den Ein-Timer an der Vorderseite des Fernsehgerätes leuchtet jetzt.

EIN AUS EIN Bei aktivierter Bedienfeldsperre wird EIN entsprechende Meldung angezeigt, wenn Sie eine der seitlichen Tasten bedienen. Wenn das Fernsehgerät ausgeschaltet wurde, kann es NUR mit der Fernbedienung wieder aus dem Standby-Betrieb in den Normalmodus geschaltet werden.

Alle über Scart-Kabel angeschlossenen Zusatzgeräte müssen ebenfalls in den Standby-Modus geschaltet werden, damit ihr Signal nicht auf dem Bildschirm angezeigt wird, wenn der Timer aktiviert wird.

Übertragungen in Stereo und Zweikanalton

Nachdem der Ein-Timer eingestellt wurde, kann das Fernsehgerät jederzeit mit der Taste eingeschaltet werden. Die grüne Anzeige für den On-Timer leuchtet so lange, bis die eingestellte Zeitspanne abgelaufen ist und der Fernseher durch den Timer mit dem gewählten Kanal eingeschaltet wird. Mit dieser Funktion können Sie beispielsweise verhindern, dass Sie Ihre Lieblingssendung verpassen.

Wählen Sie aus Weitere Funktionen die Option Bedienfeldsperre und anschließend mit Hilfe der Taste S oder R die Einstellung EIN oder AUS.

Die Bedienfeldsperre gestattet es Ihnen, die Tasten an der Seite ihres TV-Systems zu deaktivieren. Die Fernbedienung kann jedoch weiterhin normal genutzt werden.

Wenn Sendungen in Stereo oder mit Zweikanalton übertragen werden, wird für einige Sekunden die Anzeige Stereo oder 2-Kanalton am Bildschirm eingeblendet. Diese Anzeige erscheint kurzzeitig nach jedem Umschalten der Programme. Falls kein Stereo-Ton gesendet wird, wird statt dessen das Wort Mono eingeblendet.

Um den Ein-Timer zu deaktivieren, geben Sie in jeder Position einschließlich der Programmposition eine Null ein.

Stereo… Drücken Sie oder Mono.

O I/II zur Auswahl von Stereo

Zweisprachig… Zweisprachige Sendungen (Zweikanalton) sind relativ selten. Bei einer solchen Sendung wird die Anzeige 2-Kanalton eingeblendet. Wählen Sie die gewünschte Programmnummer. Wenn die Anzeige 2-Kanalton eingeblendet wird, können Sie mit I/II zwischen Sprache 1, Sprache 2 oder der Taste Mono wählen.

Auswahl der Eingänge und AV-Anschlüsse Einrichten der EINGÄNGE und AUSGÄNGE des Gerätes, damit an Ihrem Fernsehgerät angeschlossene Geräte korrekt erkannt werden. Eine übersichtliche Darstellung der hinteren Anschlüsse finden Sie auf Seite 26. Die meisten Videorecorder und Decoder senden über das Scart-Kabel ein Signal an das Fernsehgerät, so dass automatisch die richtige Eingangsbuchse aktiviert wird. Sie können jedoch ebenfalls auf der Fernbedienung die Taste zur Auswahl externer. Quellen drücken, bis das Bild vom angeschlossenen Gerät sichtbar ist. Diese Taste muss zur Anzeige von Anschlussgeräten am EINGANG FÜR VIDEOKOMPONENTEN (EXT4) verwendet werden.

B Wählen Sie aus Weitere Funktionen die Option AV-Anschluss. Mit Hilfe der Tasten S und R können Sie dann AV oder S-VIDEO als eingang für EXT2 und EXT3 festlegen. Falls im Bild keine Farben angezeigt werden, aktivieren Sie die jeweils andere Einstellung.

Auswahl des AUSGANGSsignals für Scart 2

um die Option EXT1, Drücken Sie die Taste EXT2, EXT3 oder EXT4 anzuzeigen.

B Mit dieser Funktion können Sie die Ausgabequelle für Scart 2 festlegen. Wenn Sie beispielsweise StereoÜbertragungen von einem Stereo-Decoder aufzeichnen möchten, schließen Sie den Stereo-Decoder an Scart 1 und einen Stereo-Videorecorder an Scart 2 an. Wählen Sie dann EXT 1 als EXT2-Ausgang. Das über Scart 1 empfangene Signal wird jetzt direkt über Scart 2 ausgegeben.

EXT1 zeigt das Signal des Gerätes an, das an Scart 1 angeschlossen ist. EXT2 zeigt das Signal des Gerätes an, das an Scart 2 angeschlossen ist. EXT3 zeigt das Signal des Gerätes an, das an Scart 3 an der Rückseite oder an Eingang 3 an der Seite des Fernsehgerätes angeschlossen ist.

EXT4 zeigt das Signal des Gerätes an, das am EINGANG FÜR VIDEOKOMPONENTEN angeschlossen ist.

Um wieder in den TV-Modus zu schalten, drücken oder eine der Sie erneut die Taste Programmtasten auf der Fernbedienung.

Auswahl des EINGANGSsignals Mit dieser Funktion können Sie die Art des Signals angeben, das an die Scart-Anschlüsse 2 (EXT2) oder 3 (EXT3) auf der Rückseite des Fernsehers bzw. an den seitlichen Eingangsbuchsen (ebenfalls EXT3) zu spezifizieren. Genauere Informationen zu den anzuschließenden Geräten können Sie der Bedienungsanleitung des entsprechenden Herstellers entnehmen.

Zurück EXT2-Eingang EXT3-Eingang EXT2-Ausgang Bass

Wählen Sie AV-Anschluss.

AV S-VIDEO EXT 1 EXTERN

Diese Funktion kann verwendet werden, wenn das Fernsehgerät nicht automatisch umschaltet.

EXTERN Auswahl des Eingangs

Zurück EXT2-Eingang EXT3-Eingang EXT2-Ausgang Bass

Mit Hilfe der Tasten S und R können Sie die Option EXT2-Ausgang folgendermaßen einstellen: MONITOR = Anzeige auf dem Bildschirm. TV = Das zuletzt am Fernsehgerät gewählte Programm. EXT 1 = Das Bildsignal des an Scart 1 angeschlossenen Gerätes. EXT 3 = Das Bildsignal des an Scart 3 oder an den seitlichen Eingangsbuchsen angeschlossenen Gerätes.

Ein S, wie beispielsweise in EXT2S, bedeutet, dass der Eingang für ein S-Video-Signal eingerichtet ist.

Videotext – Einrichtung, allgemeine Informationen, Auto-Modus Dieses Fernsehgerät verfügt über einen Videotextspeicher, der eine größere Anzahl von Seiten aufnehmen kann. Es kann daher einige Momente dauern, bis der Videotext angezeigt wird. Sie haben zwei Möglichkeiten zur Anzeige von Videotext: Im Modus AUTO wird bei entsprechender Verfügbarkeit TOPEXT angezeigt, und im Modus NORMALTEXT können Ihre vier beliebtesten Seiten abgerufen werden. In beiden Modi können Sie jede Videotextseite durch Eingabe einer dreistelligen Seitennummer über die Zifferntasten der Fernbedienung aufrufen. Sie können zur Seitenanwahl ebenfalls die farbigen Tasten oder die Taste P ( P ) für den Sprung zur nächsten Seite bzw. P ( Q ) zur Wahl der vorherigen Seite verwenden.

Wählen Sie vor der Verwendung des Videotextes das entsprechende Alphabet (Zeichen) und den gewünschten Modus (NORMALTEXT oder AUTO) aus.

Untergeordnete Seiten

Wählen Sie aus dem Menü Einstellung die Option Videotext.

Markieren Sie Zeichen, und drücken Sie die Taste R zur Auswahl des gewünschten Zeichensatzes.

Untergeordnete Seiten werden gegebenenfalls automatisch in den Speicher geladen, ohne dass sich die auf dem Bildschirm angezeigte Seite ändert. Neben der entsprechenden Seitennummer erscheinen kleine Pfeilsymbole, durch die angegeben wird, dass untergeordnete Seiten geladen wurden.

Zurück Zeichen Modus

☛ Zur Änderung der Um die untergeordneten Sie die Seiten aufzurufen, drücken Sie Lautstärke müssen ten Seiten dne eor erg unt ( ) Mit Hilfe der Tasten lassen. Drücken Sie S und R können Sie dann durch ver ). dazu die Taste ( die Seiten blättern. Eine entsprechende Anzeige erscheint in der unteren linke Ecke des Bildschirms.

Zeichensätze und Modi

XB XB ZEICHEN 1 für Westeuropa und die Türkei ZEICHEN 2 für Osteuropa

Nach einer kurzen Zeitspanne ohne Aktivität wird die Anzeige wieder ausgeblendet. Um erneut auf die untergeordneten Seiten zuzugreifen, drücken Sie wieder die Taste ( ). Diese Unterseiten bleiben so lange für die Anzeige verfügbar, bis eine andere Seite gewählt wird oder im normalen TV-Modus der Kanal gewechselt wird.

Wählen Sie Modus und anschließend mit Hilfe der Tasten S und R den Modus AUTO oder NORMALTEXT. Drücken Sie nach Abschluss dieses Vorgangs die Taste EXIT.

XB Auswahl von Seiten im Auto-Modus

Videotext-Informationen Die Taste

Falls TOPTEXT verfügbar ist, werden am unteren Rand des Bildschirms vier farbige Titel angezeigt.

/ Drücken Sie die Taste , um den Videotext aufzurufen. Drücken Sie die Taste erneut, um die normale Bildschirmanzeige mit dem Videotext zu überlagern. Drücken Sie die Taste zum dritten Mal, um in den normalen TV-Modus zurückzukehren. Ein Programmwechsel ist erst möglich, wenn der Videotext wieder ausgeblendet wird.

Um einen der vier Themenbereiche aufzurufen, drücken Sie die entsprechende Farbtaste für das gewünschte Thema auf der Fernbedienung. Wenn Sie weitere Informationen zu Ihrem speziellen Videotext-System benötigen, rufen Sie die VideotextIndexseite des jeweiligen Senders auf, oder wenden Sie sich an Ihren Toshiba Fachhändler vor Ort.

Die zuerst angezeigte Seite ist die Startseite. Im Modus AUTO werden auf dieser Seite die enthaltenen Hauptthemen sowie die entsprechenden Seitennummern angezeigt. Im Modus NORMALTEXT werden auf dieser Seite die gegenwärtig unter der ROTEN Taste gespeicherten Seitennummern angezeigt.

Videotext Fortsetzung – Normaltext-mode, Steuerungstasten Auf dieser Seite finden Sie eine kurze Anleitung, wie Sie mit Hilfe der Tasten an der Fernbedienung die Anzeige des Videotextes steuern können.

Auswahl von Seiten im Normaltext-Modus

Sie können anstelle der voreingestellten auch andere Seiten speichern. Drücken Sie dazu die jeweilige Farbtaste, und geben Sie dann die dreistellige Nummer ein. Diese neue Nummer erscheint in der oberen linke Ecke des Bildschirms und in der farbigen Markierung.

Manchmal soll eine bestimmte Videotext-Seite zur genaueren Betrachtung länger angezeigt werden. , so dass in der oberen Drücken Sie dazu die Taste linken Ecke des Bildschirms die Anzeige erscheint. Die Seite wird jetzt auf dem Bildschirm angezeigt, bis sie durch einen erneuten Tastendruck wieder freigegeben wird.

Drücken Sie die Taste OK, um die Nummer zu speichern. Die Leisten am unteren Bildschirmrand blinken weiß auf. Sobald OK gedrückt wird, werden alle vier im unteren Bildschirmbereich angezeigten Seitennummern gespeichert. Alle vorherigen Nummern werden dabei aus dem Speicher gelöscht.

So vergrößern Sie die Videotext-Anzeige:

Andere Seiten können durch Eingabe der dreistelligen Seitennummer aufgerufen werden – drücken Sie jedoch AUF KEINEN FALL die Taste OK, anderenfalls werden die Seiten abgespeichert.

So wählen Sie eine Seite aus, während das normale Fernsehbild angezeigt wird:

Geben Sie die gewünschte Seitennummer ein, und / . drücken Sie anschließend die Tastenkombination Auf dem Fernsehgerät wird dann angezeigt, dass die Seite verfügbar ist, indem die Nummer der gesuchten Textseite am oberen Bildschirmrand erscheint. Drücken Sie / , um diese Seite anzuzeigen. dann

So zeigen Sie eine Index-/Startseite an:

Drücken Sie zum Aufrufen der Indexseite die Taste Welche Seite angezeigt wird, hängt vom gewählten Sender ab.

So zeigen Sie aktuelle Kurzmeldungen an: Wählen Sie im jeweiligen Videotext-Dienst die entsprechende Seite für diese Kurzmeldungen (siehe Index des Videotext-Programms). Drücken Sie / . Die aktuellen anschließend die Taste Kurzmeldungen werden jetzt gegebenenfalls in Echtzeit / , um eingeblendet. Drücken Sie erneut die Taste die Anzeige der Meldungen zu beenden.

NORMALTEXT T Drücken Sie die Taste , um zu der gegenwärtig unter der ROTEN Taste gespeicherten Seite zu wechseln.

So rufen Sie untergeordnete Seiten auf:

Untergeordnete Seiten können gegebenenfalls mit den Tasten S und R aufgerufen werden.

Drücken Sie einmal die Taste , um die obere Seitenhälfte zu vergrößern. Bei erneutem Drücken dieser Taste wird die untere Hälfte der Seite vergrößert. Drücken Sie ein drittes Mal, um wieder die normale Seitengröße einzustellen.

Wenn die Taste OK nicht gedrückt wird, gehen die neuen Einstellungen beim Beenden des Videotext-Modus verloren.

X So halten Sie eine gewünschte Seite:

Vor einem Programmwechsel muss die Seite für aktuelle Kurzmeldungen wieder verlassen werden.

So zeigen Sie verborgenen Text an:

Beachten Sie, dass der Videotext-M odus beendet werden muss, bevor Sie zu einem anderen Kanal umschalten können. Drücken Sie dazu zweimal die Taste / .

Auf bestimmten Seiten werden Antworten von Quizfragen oder Pointen von Witzen zunächst ausgeblendet. Um die entsprechenden Lösungen anzuzeigen, drücken Sie die Taste .

Drücken Sie die Taste, um eine Videotext-Seite aufzurufen. Drücken Sie diese Taste erneut, um die normale Bildschirmanzeige mit dem Videotext zu überlagern. Drücken Sie die Taste zum dritten Mal, um in den normalen TV-Modus umzuschalten. Das Programm kann nicht mit eingeblendetem Videotext, sondern nur im normalen TV-Modus umgeschaltet werden.

Die vier farbigen Auswahlbereiche am unteren Bildschirmrand entsprechen den Nummern 100, 200, 300 und 400, die in den Speicher des Fernsehgerätes einprogrammiert wurden. Zur Anzeige dieser Seiten müssen Sie jeweils die entsprechende farbige Taste auf der Fernbedienung drücken.

T So zeigen Sie eine Videotext-Seite an:

Um das gesu chte Thema direkt zu fin den, suchen Sie im INDEX au f der letzten Seite dieser Anlei tung nach de m gewünschte n Schlüsselb egriff.

Fragen und Antworten Auf dieser Seite finden Sie Antworten zu einigen der häufigsten Fragen. Warum wird das Bild auf meinem Fernsehgerät mit farbigen Umrissen angezeigt?

F A A Dies wird unter Umständen durch Kondensatbildung bei einem schnellen Temperaturanstieg oder durch den Transport des Gerätes aus einem kühlen in einen warmen Raum verursacht. Lassen Sie das Fernsehgerät eine Weile eingeschaltet. Die Bildqualität verbessert sich dann wieder.

Der grüne Farbanteil ist fest definiert und kann nicht verändert werden. Die roten und blauen Farbanteile sind werkseitig voreingestellt und müssen normalerweise nicht angepasst werden. Allerdings kann sich die Farbkonvergenz mit der Zeit oder beim Transport verändern.

F A Bei der Verwendung einer externen Bildquelle, wie zum Beispiel einer minderwertigen Videokassette, bei der keine oder kaum Farben angezeigt werden, können unter Umständen qualitative Verbesserungen erzielt werden. Für das Fernsehgerät ist werkseitig die Einstellung AUTO gewählt, so dass automatisch das jeweils optimale Farbsystem gewählt wird.

Wählen Sie einen TV-Kanal und lassen Sie das Gerät mindestens 30 min warmlaufen, bevor Sie die Farbeinstellungen korrigieren… Wählen Sie aus dem Weitere Funktionen die Option Konvergenz.

So überprüfen Sie, ob die optimale Farbanzeige eingestellt ist:

Einstellung Sprache Farbe Videotext

Drücken Sie zur Auswahl der Farben ROT und BLAU entsprechend die ROTE oder BLAUE Taste. Drücken Sie anschließend zur Einstellung die Tasten S oder R und P oder Q, bis das weiße Kreuz keinen "Schatten" mehr besitzt. 1

Wählen Sie im Menü Einstellung die Option Farbe.

AV-Anschluss Bildlage Bedienfeldsperre Auto-Format Blaues Bild Konvergenz

Es wird zwar ein Bild angezeigt, aber warum sind nur wenige oder keine Farben sichtbar?

Wählen Sie mit Hilfe der Taste S oder R eine der folgenden Einstellungen: AUTO, PAL, SECAM, NTSC 4. 43 oder 3. 58.

F Wodurch könnte eine schlechte Bildqualität noch hervorgerufen werden?

A Durch Störungen oder ein zu schwaches Empfangssignal. Schalten Sie probehalber auf einen anderen Fernsehsender um. Unter Umständen lassen sich mit einer manuellen Feineinstellung Verbesserungen erzielen.

Drücken Sie EXIT, um wieder das Fernsehbild aufzurufen und die Bildfarben zu überprüfen. Wenn noch weitere Anpassungen erforderlich sind, wiederholen Sie die Schritte 1 und 2. Wenn Sie mit der Darstellung an den Bildschirmrändern nicht zufrieden sind, wählen Sie nacheinander die einzelnen Nummern; z. B. können Sie mit der Nummer 1 die obere linke Ecke auswählen. Wiederholen Sie dann Schritte 2. Drücken Sie EXIT, um den Vorgang abzuschließen.

F A Warum ist die Bildqualität des Videos gut, jedoch kein Ton hörbar?

Wählen Sie die Option Man. Sendersuche Markieren Sie den Sender, und drücken Sie die Taste OK. Drücken Sie die Taste R, um die Option Feineinstellung auszuwählen.

Verwenden Sie die Taste P or Q, um die Bild- und Tonqualität optimal einzustellen. Drücken Sie OK und anschließend EXIT.

Man. sendersuche Feineinstellung 01 B/G

Überprüfen Sie den Anschluss der Scart-Kabel.

Bei diesem Fernsehgerät werden rote, grüne und blaue Bilder voneinander getrennt auf den Bildschirm projiziert. Wenn die Farben korrekt zusammengeführt werden, sehen Sie reine und klare Farben im Bild. Dies ist besonders bei Trickfilmen deutlich zu sehen.

Warum erscheint das Bild verzerrt/mit verschwommenen Farben?

Fragen und Antworten

A F Warum funktionieren die seitelichen Bedienelemente nicht?

F A Vergewissern Sie sich, dass die Bedienfeldsperre nicht aktiviert (EIN) wurde.

Mein Fernsehgerät überträgt weder Ton noch Bild. Warum?

Überprüfen Sie, ob die Stromversorgung des Gerätes eingeschaltet ist. Prüfen Sie alle Anschlüsse. Vergewissern Sie sich, dass das Fernsehgerät nicht auf Standby-Betrieb umgeschaltet wurde.

F Warum wird das Bild vom Videorecorder/DVDPlayer nicht an das Fernsehgerät übertragen?

AX B Es werden keine derartigen Seiten übertragen, bzw. sie wurden nicht geladen. Drücken Sie die Taste ( ), um die Seiten aufzurufen (siehe Abschnitt zum Videotext).

Überprüfen Sie, ob der Videorecorder oder DVD-Player ordnungsgemäß am Fernsehgerät angeschlossen wurde (siehe Seite 26), und wählen Sie dann den entsprechenden Eingang, indem Sie die Taste drücken.

B F Warum empfange ich nur ein Schwarzweißbild vom Videorecorder bzw. DVD-Player?

Überprüfen Sie, ob der richtige eingang gewählt wurde: S-VIDEO oder AV. Weitere Informationen finden Sie im Abschnitt AV-Anschluss.

F Warum gibt es keine untergeordneten Seiten im Videotext?

F Warum wird auf dem Bildschirm ständig eine Meldung angezeigt?

A Entfernen Sie die Meldung, indem Sie die Taste CALL drücken.

F Warum sind bei der Wiedergabe von einer NTSCQuelle die Farben verfälscht?

A Schließen Sie die entsprechende Quelle über ein Scart-Kabel an, und starten Sie die Wiedergabe. Wählen Sie das Menü Einstellung.

Warum funktioniert meine Fernbedienung nicht?

A Einstellung Sprache Farbe Videotext

EXIT F Es wird zwar ein Bild angezeigt, jedoch ohne Ton. Warum?

Überprüfen Sie, ob vielleicht die Lautstärke heruntergeregelt oder die Stummschaltung aktiviert wurde.

Überprüfen Sie, ob der seitliche Schalter an der Fernbedienung auf TV-Modus eingestellt ist. Überprüfen Sie den Ladezustand und die Polarität der Batterien, um auszuschließen, dass diese nicht verkehrt herum eingesetzt wurden.

Setzen Sie die Farbeinstellung auf AUTO, und verlassen Sie das Menü.

Wählen Sie das Menü Bild, und passen Sie die Farbtoneinstellung an.

Reinigung des Bildschirms und des Gehäuses... Wischen Sie nach dem Abschalten des Gerätes den Bildschirm und das Gehäuse mit einem weichen, trockenen Tuch ab. Die Verwendung spezieller Polituren und Lösungsmittel zur Reinigung von Bildschirm und Gehäuse ist nicht empfehlenswert, da durch diese Stoffe die Oberfläche angegriffen werden kann. Entsorgung... Wenn das Fernsehgerät ausgedient hat, entsorgen Sie es bitte gemäß den in Ihrem Land geltenden Vorschriften, oder geben Sie es direkt in einer Recycling-Stelle ab.

Warum ist mein Bildschirm jetzt blau?

A Die Option Blaues Bild in Weitere Funktionen wurde aktiviert. Wenn kein Signal empfangen werden kann, deaktiviert das Fernsehgerät automatisch den Ton und schaltet auf einen blauen Bildschirm um. Nach 15 Minuten wechselt das Gerät in den Standby-Betrieb.

Die Videotext-Qualität ist in hohem Maße von der Stärke des Sendesignals abhängig. Dazu ist normalerweise eine Außen- oder Hausantenne erforderlich. Falls der Text unleserlich oder unscharf ist, sollten Sie Ihre Antenne überprüfen. Wählen Sie die Seite für den Hauptindex des Videotext-Dienstes, und suchen Sie im Index die entsprechende Anleitung, in der die grundlegende Benutzerführung detailliert erläutert ist. Falls Sie weitere Informationen zur Nutzung der VideotextFunktion benötigen, lesen Sie den entsprechenden Abschnitt zum Videotext in dieser Anleitung.

A F Warum funktioniert der Videotext nicht fehlerfrei?

Anschlüsse – hinten26 Anschlüsse – Seite 27 Anzeige im Breitbildformat32 Automatische Formatierung (Breitbild)33 Automatische Sendereinstellung28 AV-Anschluss35 Balance31 Bass 31 Bassverstärker31 Bedienelemente27 Bedienfeldsperre34 Bildlage33 Bildvoreinstellungen 33 Blauer Bildschirm 39 Direkte Kanaleingabe30 Eingangswahl35 Einstellen eines Programmplatzes für den Videorecorder29 Einstellen – automatisch28 Einstellen – manuell 29 Farbsystem 38 Farbe 33 Farbton33 Fernbedienung25 Fernsehgerät einschalten27 Fragen und Antworten 38

Helligkeit33 Höhen31 Installation24 Kontrast33 Konvergenz38 Kopfhörerbuchse27 Lautstärke31 Manuelle Feineinstellung38 Manuelle Sendereinstellung 29 Mono34 Programm sortieren31 Programm springen30 Programmwahl 31 Rauschminderung33 Scart26 Schärfe33 Sprache 28 Standby 27 Stereo34 Stummschaltung 31 Super Bass 31 Timer34 Übertragungssystem28 Uhrzeitanzeige34 Videotext36 Zweikanaltonsendungen34

Spezifikationen und Zubehör Empfangssystem/-kanäle PAL-I UHF UK21-UK69

PAL-B/G UHF E21-E69 VHF E2-E12, S1-S41

VHF F1-F10, B-Q EXT3 Eingang (Rückseite) Eingang (Seite)

Nicam Zweiträgersystem

Tonausgangsleistung (bei 10 % Verzerrung)

Effektiv 10 W + 10 W Leistungsaufnahme gemäß EN60107-1: 1997

21-poliger Scart-Anschluss RGB, A/V Standby

21-poliger Scart-Anschluss A/V, S-video, Ausgabe wählbar

Video-Eingang PAL, SECAM, NTSC 3.58/4.43

EXT2 Eingang/Ausgang

Sichtbare Bildschirmgröße (ca.) 106 cm

SECAM-D/K UHF R21-R69 VHF R1-R12

Externe Anschlüsse EXT1 Eingang

Programmspeicherplätze

A/V, S-video S-video Video

Phono-Buchsen Phono-Buchsen

Y, PB/CB, PR/CR Audio L + R Fester Ausgang

Audio L + R Ausgang auf Aktiven Bass

Fernbedienung 2 Batterien (UM-4, AAA, IEC R03 1,5V)

© Toshiba Information Systems (U.K.) Limited Alle Rechte vorbehalten. Die teilweise oder vollständige Reproduktion ohne schriftliche Genehmigung ist strengstens verboten.

Toshiba Information Systems (U.K.) Limited Gedruckt auf Umweltpapier. 100% chlorfrei.

Consumer Products Division, European Service Centre, Admiralty Way, Camberley, Surrey, GU15 3DT, Großbritannien Technische Spezifikationen können jederzeit ohne Ankündigung geändert werden. Erstellt von Kensa Creative Solutions, Saltash, Cornwall.
