Produkttyp	Einbau-Dunstabzugshaube
Modell	DU 660 IX
Marke	Bomann
Breite	60 cm
Montageart	Wandmontage
Abluftmodus	Abluft oder Umluft
Maximale Abluftleistung	600 m³/h
Geräuschpegel (max)	65 dB
Bedienungsart	Mechanische Drucktasten
Beleuchtung	2 x 40W Halogenlampen
Fettfilter	Aluminiumgitter, waschbar
Aktivkohlefilter	Optional, für Umluftbetrieb
Anzahl Lüfterstufen	3
Energieeffizienzklasse	B
Stromversorgung	220-240 V ~ 50 Hz
Leistungsaufnahme	200 W
Nettogewicht	11 kg
Produktabmessungen (BxTxH)	60 x 50 x 128 cm
Montagehöhe über Kochfeld	65-75 cm
Reinigung des Fettfilters	Alle 2 Monate in der Spülmaschine oder per Handwäsche
Austausch des Aktivkohlefilters	Alle 4-6 Monate
Lampenwechsel	Leichter Zugang, GU10-Sockel
Garantie	2 Jahre

Häufig gestellte Fragen - DU 660 IX BOMANN

Wie hoch sollte die Montagehöhe über dem Kochfeld sein?

Der empfohlene Abstand beträgt zwischen 65 und 75 cm für Elektrokochfelder und 75-85 cm für Gasherde, um eine optimale Absaugung zu gewährleisten.

Kann diese Dunstabzugshaube im Abluft- und Umluftbetrieb verwendet werden?

Ja, die Bomann DU 660 IX kann im Abluftmodus (Luft wird nach außen abgeführt) oder Umluftmodus (Luft wird gefiltert und zurückgeführt) verwendet werden. Für den Umluftbetrieb müssen Sie einen Aktivkohlefilter (separat erhältlich) installieren.

Wie reinige ich den Fettfilter?

Der Fettfilter besteht aus Aluminiumgitter und ist spülmaschinenfest. Sie können ihn auch von Hand mit warmem Wasser und mildem Reinigungsmittel waschen. Reinigen Sie ihn alle 2 Monate oder bei starker Nutzung häufiger.

Wie oft muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter sollte je nach Nutzung alle 4-6 Monate ausgetauscht werden. Wenn er gesättigt ist, verliert er an Wirksamkeit und kann dazu führen, dass Gerüche wieder zirkulieren.

Welche Art von Glühlampen verwendet die Haube?

Sie verwendet 2 Halogenlampen mit GU10-Sockel, je 40W. Stellen Sie sicher, dass die Haube ausgeschaltet und die Lampen abgekühlt sind, bevor Sie sie austauschen.

Wie viele Lüfterstufen sind verfügbar?

Die Haube hat 3 Lüfterstufen, gesteuert über mechanische Drucktasten. Stufe 3 ist die höchste für intensives Kochen.

Was ist die maximale Abluftleistung?

Die maximale Abluftleistung beträgt 600 m³/h, geeignet für mittelgroße Küchen. Im Umluftbetrieb reduziert sie sich auf ca. 400 m³/h.

Ist der Geräuschpegel hoch?

Der Geräuschpegel liegt zwischen 58 dB bei niedrigster Drehzahl und 65 dB bei höchster Drehzahl. Es ist vergleichbar mit normaler Unterhaltung.

Welche Abmessungen hat der Abluftauslass?

Der Durchmesser des Abluftauslasses beträgt 150 mm (6 Zoll). Für die Abluftinstallation verwenden Sie ein kompatibles Abluftrohr.

Wo finde ich Ersatzteile oder die Bedienungsanleitung?

Ersatzteile wie Filter und Lampen können bei autorisierten Bomann-Händlern oder online gekauft werden. Die Bedienungsanleitung ist kostenlos zum Download erhältlich unter notice-facile.com oder der Website des Herstellers.

BEDIENUNGSANLEITUNG DU 660 IX BOMANN

HAUSHALTSAUNHÄRBAUNDERSTABZUGSHAUBEUNSTABZUGSHAUBE

Bedienungsanleitung/Garantie

Instruction Manual

DEUTSCHEUTSCH

InhaltInhalt

Einleitung......Seite 3

Allgemeine Hinweise......Seite 3

Spezielle Sicherheitshinweise für dieses Gerät......Seite 4

Auspacken des Gerätes....Seite 5

Geräteübersicht....Seite 5

Installation....Seite 6

Inbetriebnahme / Betrieb......Seite 8

Reinigung und Wartung......Seite 9

Reparaturen......Seite 10

Störungsbehebung......Seite 11

Technische Daten......Seite 11

Garantie......Seite 13

Entsorgung......Seite 14

ENGLISHENGLISH

ContentsContents

Introduction......Page 15

General Notes......Page 15

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Symbole in dieser Bedienlungsdeistung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNUNG:WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNGACHTUNG

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEISH NEWERPS und Informationen für Sie hervor.

Allgemeine Hinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese und den Kassenbon gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.
• Es darf nur in der Art und Weise benutzt werden, wie es in dieser Bedienungsanleitung beschrieben ist. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen.
• Betreiben Sie das Gerät nur im ordnungsgemäß eingebauten Zustand.
• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung und Feuchtigkeit fern. Benutzen Sie das Gerät nicht mit feuchten Händen.
• Betreiben Sie das Gerät nribhtrichbeaufsichtigt.
• Schalten Sie das Gerät aus, ziehen Sie den Netzstecker (ziehen Sie am Stecker, nicht am Kabel) oder schalten Sie die Sicherung ab, wenn Sie das Gerät nicht benutzen, zur Reinigung oder bei Störung.
• Das Gerät und ggf. das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.
• Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht zulässig.
• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

WARNUNG:WARNUNG:

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahrl

Spezielle Sicherheitshinweise für dieses GerätSpezielle Sicherheitsr

• Es muss für ausreichende Belüftung im Raum gesorgt werden, wenn die Dunst-haube gleichzeitig mit Geräten betrieben wird, welche Gas oder andere Brennstoffe verbrennen.
• Vorsicht: Berüchbare Teile des Gerätes können heiß werden, wenn sie mit Kochgeräten benutzt werden.
• Flambieren Sie nicht unter der Dunstabzugshaube! Fritiert werden darf unter der Haube wegen Brandgefahr nur unter ständiger Beobachtung.
• Öffnen Sie bei Gasherden die Gaszufuhr erst, wenn Kochgeschirr auf dem Herd steht. Brandgefahr! Dan Eidefakeln beschädigt werden.
• Lebensmittel beim Braten sollten ständig überwacht werden. Durch überhitztes Öl kann eine BrandgefahrBratsgefahr
• Prüfen Sie niemals den Filterzustand, wenn die Dunsthaube in Betrieb ist.
• Das Gerät NIE ohne befestigte Aluminium-Dunstfilter benutzen.
• Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer sein als 4 Pa (4x10 ^-5 bar).
• Bei der Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden einzuhalten.
• Befolgen Sie die Montageanweisung. Beachten Sie die Anweisungen, die wir Ihnen im Kapitel „Installation“ dazu geben.
• Dieses Gerät kann von Kindernkinder Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes Gebrauchend der Gerätend die daraus resultierenden Gefahren verstanden haben.
• Kinderklüden nicht mit dem Gerät spielen.

• Reinigung und Benutzer-Wartung dürfen nicht durch Kinder Kindergeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.

• Das Gerät muss regelmäßig gereinigt werden. Beachten Sie die Anweisungen, die wir Ihnen im Kapitel „Reinigung und Wartung“ dazu geben. Es besteht Brandgefahrgefall die Reinigung nicht nach Angaben der Anweisung ausgeführt wird.

• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, einem qualifizierten Techniker oder dem Kundendienst durch ein gleichwertiges Kabel ersetzen lassen. Wenn Kabel oder Stecker beschädigt sind, dürfen Sie das Gerät nicht mehr benutzen.

Auspacken des Geräteses Gerätes

1. Nehmen Sie das Gerät aus seiner Verpackung.
2. Entfernen Sie sämtliches Verpackungsmaterial, wie Folien, Füllmaterial, Kabelhalter und Kartonverpackung.
3. Überprüfen Sie das Gerät auf eventuelle Transportschäden, um Gefährdungen zu vermeiden.
4. Im Schadensfall nehmen Sie das Gerät nicht in Betrieb. Wenden Sie sich an Ihren Fachhandel.

i HINWEISHINWEIS

Am Gerät können sich noch Staub oder Produktionsreste befinden. Wir empfehlen Ihnen, das Gerät wie unter „Reinigung und Wartung“ beschrieben zu säubern.

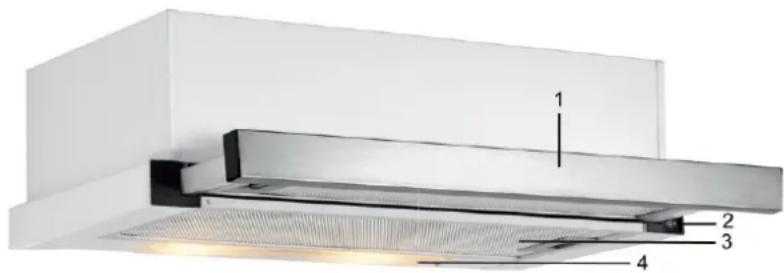

GeräteübersichtGeräteübersicht

i HINWEISHNEWBildung kann vom Originalgerät abweichen.

1	Auszugsvorrichtung mit Aluminium-Dunstfilter
2	Bedienfeld
3	Aluminium-Dunstfilter
4	Beleuchtung

LieferumfangLieferumfang

1 x Anschlussstutzen mit Rückschlagklappen 1 x Distanzleiste

Montagematerial inkl. Bohrschablone

Installation

Ein Sicherheitsabstand zwischen der Abstellfläche der Kochgefäße auf der Kochmulde und dem untersten Teil der Dunstabzugshaube ist unbedingt erforderlich:

Der Abstand sollte Zwistbahn wirtschaftem betragene. Bei Gagerä ten muss der Abstand mindestens 65 cm be- tragen. Vagen. die Installationsanweisungen für die Gaskochgeräte einen größeren Abstand vorschreiben, ist dieser Abstand zu berücksichtigen.

Wahl des Wrasenausgangs Wahl des Wrasenausgangs

Sie können die Dunstabzugshaube in zwei Möglichkeiten betreiben:

AbluftbetriebAbluftbetrieb

⚠️ WARNING:WARNUNG:

• Die Abluft darf nicht in einen Schornstein geleitet werden, der für Abgase von Geräten benutzt wird, die mit Gas oder anderen Brennstoffen betrieben werden.
• Bei der Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden einzuhalten.

Die Haube verfügt über einen oberen Luftaustritt zum Ableiten der Küchengerüche nach außen.

• Meist wird die Abluft vertikal abgeführt. Falls über Ihrer Küche ein geeignetes Dachgeschoss liegt, kann die Abluft durch einen Oberschrank und Dachboden zum Dachfürst geleitet werden.
• Falls in Ihrer Küche eine Leitung unter den Oberschänken vorhanden ist, kann der Abzugsschacht so verlegt werden, dass die Abluft waagerecht durch die Wand abgeleitet werden kann.

Umluftbetrieb

Wenn Sie keine direkte Abzugsöffnung nach außen haben; kann die Haube auch im Umluftbetrieb arbeiten (d. h. ohne Abzugsöffnung nach außen; die gefilterte Luft wird wieder in den Raum abgegeben). In diesem Fall muss ein Aktivkohlefilter zusätzlich wie unter „Aktivkohlefilter für Umluftbetrieb einsetzen“ beschrieben, eingesetzt werden.

Der Aktivkohlefilter ist nicht im Lieferumfang enthalten. Bestellen Sie den Kohlefilter bei Ihrem Händler oder in unserem Online Zubehör-Shop www.bomann.de. Verwenden Sie dabei die Referenznummer, die Sie unter „Technische Daten“ finden.

Montage

WARNING:

• Bei der Montage und/oder beim Einsetzen der Dunstfilter, sowie der Kohlefilter darf das Gerät nicht mit dem Netzstrom verbunden sein.
  • Die Nichtbeachtung der Befestigungsvorrichtung kann zur Stromschlaggefahr führen.

ACHTUNG:ACHTUNG:

• Prüfen Sie vor der Montage die Wand auf Tragfähigkeit der Abzugshaube.
• Achten Sie beim Erstellen der Bohrlöcher in der Wand stets darauf, keine bereits vorhandenen elektrischen Leitungen oder andere verdeckte Gegenstände zu beschädigen.
• Achten S ie darauf, dass die Lüftungsöffnungen freiliegen und nicht verdeckt werden.

i HINWEISHEWPEKLUGEN für Vorbereitungsarbeiten

• Ziehen Sie bei der Installation eine weitere Person zur Hilfe hinzu.
• Tragen Sie Schutzhandschuhe, um Verletzungen an möglichen scharfen Kanten zu vermeiden.

1		2 3		4

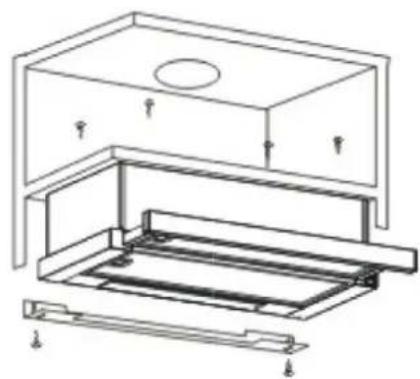

• Die Haube wird unter einem entsprechenden Oberschrank befestigt. Bestimmen Sie hierfür die Position der Dunstabzugshaube mittig über der Kochstelle in Übereinstimmung mit den vorgegebenen Sicherheitsabständen.
• Ziehen Sie die Auszugsvorrichtung heraus und entnehmen Sie den Aluminium-Dunstfilter.

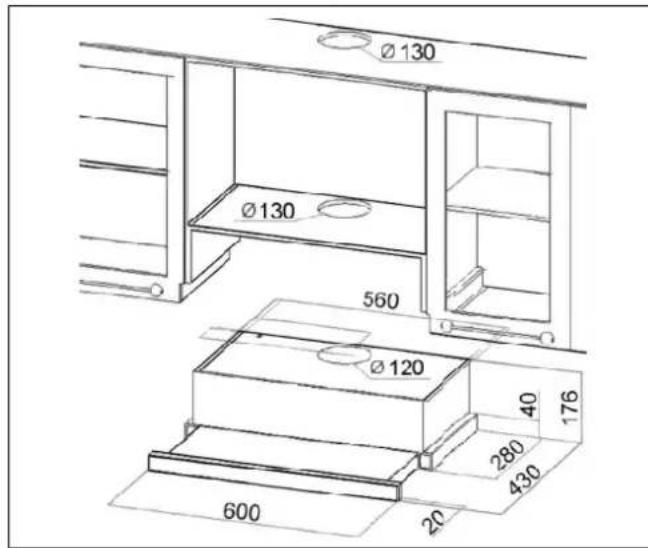

• Halten Sie die Haube an die vorgesehene Schrankposition und zeichnen Sie die Bohrpunkte von der Geräteinnenseite entsprechend den sechs Schraubaufnahmen an. Überprüfen Sie diese mit einer Wasserwaage.
• Für den Abluftbetrieb müssen Sie außerdem eine Durchführung mit einem Durchmesser von ca. ∅ 130 mm im Schrankboden vorsehen.
• Wird das Netzkabel durch den Schrank geführt, ist auch hierfür eine Durchführung vorzusehen.
• Bohren Sie sechs Befestigungslöcher ∅ 4 mm durch den Schrankboden.
• Schrauben Sie das Gerät mit den Schrauben (1) samt Unterlegscheiben unter den Oberschrank.
• Setzen Sie den Anschlussstutzen mit Rückschlagklappen (2) von oben auf den Abluftkanal ein. Stellen Sie sicher, dass die Befestigungshaken am Stutzen einrasten.

• Für den Abluftbetrieb ist hieran ein flexibler Abluftschlauch (nicht im Lieferumfang enthalten) mit ∅ 120 mm Innendurchmesser zu befestigen und mit der Abzugsöffnung nach außen zu verbinden.

• Um den Abstand zwischen Wand und Gerät zu verkleiden, halten Sie die Distanzleiste (3) je nach Abstand mit der schmalen oder breiten Seite an. Befestigen Sie die Leiste mit den Schrauben (4) an den vorgesehenen Bohrungen am Gerät.

• Setzen Sie den Aluminium- Dunstfilter wieder ein.

Aktivkohlefilter für Umluftbetrieb einsetzen

• Ziehen Sie die Auszugsvorrichtung heraus und entnehmen Sie den Aluminium-Dunstfilter.
• Setzen Sie den Kohlefilter an die Ansaugöffnung des Abluftkanals. Stellen Sie sicher, dass die Befestigungsstifte am Abluftkanal in die Befestigungsschlitze des Kohlefilters eingreifen. Drehen Sie den Filter im Uhrzeigersinn, bis er einrastet.
• Setzen Sie den Aluminium- Dunstfilter wieder ein.

i HINWEISHINWEIS

Der Aktivkohlefilter bindet Gerüche und muss abhängig vom Verbrauch, jedoch mindestens alle sechs Monate gewechselt werden.

Elektrischer Anschluss Elektrischer Anschluss

⚠️ WARNING:WARNUNG:

• Die Installation an das Stromnetz muss gemäß den lokalen Gesetzen und Vorschriften erfolgen.
- Ein unsachgemäßer Anschluss kann zu einem elektrischen Schlag führen!
- Verändern Sie den Gerätenetzanschlussstecker nicht! Lassen Sie die Netzsteckdose durch einen Fachmann ersetzen, wenn diese für den Gerätenetzstecker nicht geeignet ist.
- Die Zugänglichkeit des Netzsteckers muss gewährleistet sein, um das Gerät im Notfall sofort von der Stromversorgung zu trennen.
- Prüfen Sie, ob die Netzspannung, die Sie benutzen wollen, mit der des Gerätes übereinstimmt. Die Angaben hierzu finden Sie auf dem Typenschild des Gerätes.
- Schließen Sie das Netzkabel an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an.

Inbetriebnahme/Betrieb

Die Bedienung der Dunstabzugshaube erfolgt über zwei Wippschalter. Die Beleuchtung, sowie die Gebläse-stufen sind mit den entsprechenden Schaltern ein- und auszuschalten. Ziehen Sie die Auszugsvorrichtung heraus, um die Schalter bedienen zu können.

I kleinste Gebläsestufe

Beleuchtung aus

o Gebläse aus

Beleuchtung ein

II höchste Gebläsestufe

Der Motor startet beim Ausziehen der Auszugsvorrichtung und stoppt, wenn Sie das Element wieder einschieben.

1 Leistungs-Leichstufe : Schaltstufe :

Der Motor beginnt bei niedriger Geschwindigkeit zu laufen. Diese Schaltstufe eignet: sich für das Kochen auf kleiner Flamme und für Gerichte, bei denen kein oder nur geringer Dampf auftritt, um die Küche zu durchlüften.

II Leistungs-Leichaltstufe : Schaltstufe :

Der Motor läuft bei höchster Geschwindigkeit. Diese Einstellung eignet sich für den normalen Kochbetrieb.

i HINWEISHINWEIS

• Bei sehr starker Dunstentwicklung sollten Sie das Gebläse nach dem Kochen noch einige Minuten weiterlaufen lassen. Lassen Sie das Gebläse nur gezielt laufen, da sonst unnötig Energie verbraucht wird.
• Wird die Auszugvorrichtung geschlossen, schaltet sich die Dunstabzugshaube bei erneuter Öffnung der Vorrichtung wieder mit derselben Einstellung ein, mit der sie zuvor geschlossen wurde.

Reinigung und Wartung

Durch regelmäßige Reinigung Ihrer Dunstabzugshaube sowie der Filter, erhalten Sie das Gerät und den Betrieb im Bestzustand. Auch aus hygienischen Gründen sollte die Dunstabzugshaube und die Zubehörteile regelmäßig gereinigt werden.

⚠️ WARNING:WARNUNG:

• Vor Reinigungs- und Wartungsarbeiten das Gerät grundsätzlich abschalten und den Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
• Warten Sie bis das Gerät vollständig abgekühlt ist!
• Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte in elektrische Bauteile gelangen. Stromschlaggefahr! Heißer Dampf kann zu Schäden an Kunststoffteilen führen. Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.

ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuernde Gegenstände.
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.
• Verwenden Sie für die Reinigung der Gehäuseoberfläche ein mildes Reinigungsmittel und ein weiches Tuch, um Verkratzungen zu vermeiden.
• Nachdem alles gründlich getrocknet wurde, können Sie das Gerät wieder in Betrieb nehmen.
• Wenn Sie Ihre Dunstabzugshaube im Umluftbetrieb nutzen, wechseln Sie regelmäßig den Aktivkohlefilter (siehe „Aktivkohlefilter auswechseln“).

Reinigung der Aluminium-Dunstfilter

⚠️ WARNING: Brandgefahr!

Fettrückstände im Aluminium-Dunstfilter können sich bei großer Hitzeeinwirkung entzünden. Deshalb ist es wichtig, dass der Dunstfilter regelmäßig gereinigt / ausge- tauscht wird.

Im Filter sammeln sich Fette und Dämpfe und können diesen bei nicht regelmäßiger Reinigung zusetzen. Wir empfehlen Ihnen den Dunstfilter monatlich zu reinigen:

• Entfernen Sie die Aluminium-Dunstfilter, indem Sie den Verschluss in der Griffmulde zurück schieben, dabei den Filter leicht nach unten drücken und nach vorne herausnehmen.
• Spülen Sie die Dunstfilter in einer Lösung aus warmen Wasser und Neutralreiniger. Weichen Sie die Dunstfilter darin ein.
• Anschließend mit einer weichen Bürste reinigen, gründlich mit warmem Wasser nachspülen und trocknen lassen.
• Alternativ können die Dunstfilter auch in der Geschirrspülmaschine (bis 60°C) gereinigt werden. Bei der Reinigung im Geschirrspüler können leichte Verfärbungen auftreten. Das hat keinen Einfluss auf die Funktion der Dunstfilter.

Aktivkohlefilter auswechselnAktivkohlefilter auswechseln

Der Aktivkohlefilter bindet Gerüche und muss abhängig vom Verbrauch, jedoch mindestens alle sechs Monate gewechselt werden. Bestellen Sie den Kohlefilter bei Ihrem Händler oder in unserem Online Zubehör-Shop www.bomann.dewverwendenSie dabei die Referenznummer, die Sie unter „Technische Daten“ finden.

• Siehe „Aktivkohlefil ter für Umluftbetrieb einsetzen“.
• Entfernen Sie den alten Kohlefilter, indem Sie den Filter gegen den Uhrzeigersinn drehen.

Leuchtmittel auswechseln Leuchtmittel auswechseln

WARNUNG:WARNUNG:

Lassen Sie die Lampen abkühlen, bevor Sie das Leuchtmittel auswechseln. Es besteht Verbrennungsgefahr!

• Verwenden Sie das richtige Leuchtmittel: 2 x 28 W Halogenlampen (Typ E14) 2 x 28 W Halogenlampen (Typ E14)
• Ziehen Sie die Auszugsvorrichtung heraus und entnehmen Sie den Aluminium-Dunstfilter.
• Drehen Sie die defekten Glühlampen aus dem Gewinde und drehen Sie das neue Leuchtmittel ein.
• Setzen Sie den Aluminium- Dunstfilter wieder ein.

ReparaturenReparaturen

Eine falsch bzw. nicht fachgerecht durchgeführte Reparatur bringt Gefahr für den Benutzer und führt zu einem Verlust des Garantieanspruchs.

Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einem hierfür qualifizierten Fachmann ausgeführt werden. Eine beschädigte Netzanschlussleitung darf nur von einer Elektrofachkraft ausgewechselt werden.

Störungsbehebung Störungsbehebung

Bevor Sie SiebarSden Kundenservice wenden oder einen Fachmann hinzu rufen

StörungStörung	Mögliche Ursache Behebung	BehebungBehebung
Das Gerät arbeitet nicht bzw. nicht richtig	- Hat das Gerät keine Stromversorgung?- Haben Sie eine Leistungsstufe eingestellt?	- Setzen Sie den Netzstecker richtig ein.Kontrollieren Sie die Haussicherung.- Überprüfen Sie die Einstellung.
Das Gerät arbeitet nicht effizient	- Haben Sie die richtige Leistungsstufe gewählt?- Sind die Dunstfilter verschmutzt?- Ist der für den Umluftbetrieb benötigte Kohlefilter (richtig) eingesetzt?- Ist der für den Abluftbetrieb benötigte Luftauslass frei?	- Überprüfen Sie die Einstellung. Die Küche ist nicht ausreichend belüftet.- Reinigen Sie die Dunstfilter (siehe „Reinigung der Aluminium-Dunstfilter“).- Überprüfen Sie den Kohlefilter (siehe „Aktivkohlefilter auswechseln“).- Überprüfen Sie den Luftauslass.
Der Betrieb wurde gestoppt	Das Gerät ist überhitzt und hal den internen Schutzschalter ausgelöst.	Schalten Sie das Gerät aus und warten Sie einige Zeit bevor Sie den Betrieb erneut star-ten. Beachten Sie die Sicherheitshinweise, sowie den zu den Kochgeräten angegebenen Sicherheitsabstand.
Die Beleuchtung funktioniert nicht	Das Leuchtmittel ist defekt, wurde falsch eingesetzt, sitzt nicht fest in der Fassung.	Überprüfen Sie das Leuchtmittel (siehe „Leuchtmittel auswechseln“).
Öl tropft vom Gerät herunter	Die Dunstfilter sind verschmutzt.	Reinigen Sie die Dunstfilter.

i HINWEISHINWEIS

Falls Sie nach dem Durcharbeiten der obigen Schritte immer noch Probleme mit Ihrem Gerät haben sollten, wenden Sie sich an Ihren Fachhandel oder den Kundenservice (siehe „Garantieabwicklung“).

Technische Daten

ModellModell	DU 660 IX
Wandesse	60 cm breit
Spannungsversorgung	220-240 V~, 50 Hz
Beleuchtung, Halogen	2 x 28 W (Typ E14)
Leistungsaufnahme	156 W
Schutzklasse	II
Geräte-Abmessung H x B x T	17,6 x 60,0 x 28,0 cm
Nettogewicht	ca. 7,3 kg

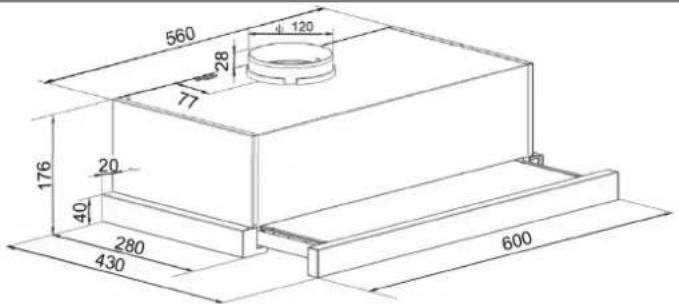

Übersicht der Abmessungen, Angaben in mm
Aktiv-Kohlefilter für Umluftbetrieb (nicht im Lieferumfang enthalten) KF 561 (Art.-Nr. 256 100) Set: 2 Stück

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.

Produktdatenblatt für HaushaltsdunstabzugshaubenPrachVerbedlungf(EU)Nsch65/2014stabVogshanberg (EU) Nr. 65/2014

BrandBrand		BomannBomann
ModellModell		DU 660 IXDU 660 IX
Jährlicher Energieverbrauch (AEC)	99.6
Energieeffizienzklasse Energieeffizienzklasse		E
Fluidynamische Effizienz (FDE hood)		4.3
Fluidynamische Effizienzklasse2)		F
Beleuchtungseffizienz (LE hood)	lx/W	1.0
Beleuchtungseffizienzklasse3)		G
Fettabscheidegrad	%	53.5
Effizienzklasse des Fettabscheidegrads4)		F
Luftstrom bei min. Geschwindigkeit im Normalbetrieb	m3/h	126.4
Luftstrom bei max. Geschwindigkeit im Normalbetrieb	m3/h	192.9
Luftstrom bei Betrieb auf der Intensivstufe oder Schnellstufe	m3/h	-
A-bewertete Luftschallemissionen im Normalbetrieb
- bei min. Geschwindigkeit	dB	52
- bei max. Geschwindigkeit	dB	61
A-bewertete Luftschallemissionen im Betrieb auf der Intensivstufe oder Schnellstufe	dB	-
Leistungsaufnahme im Aus-Zustand (Po)	W	-
Leistungsaufnahme im Bereitschaftsmodus (Ps)	W	-

1) A+ (höchste Effizienz) bis F (geringste Effizienz)

3) A (höchste Effizienz) bis G (geringste Effizienz)

2) A (höchste Effizienz) bis G (geringste Effizienz)

4) A (höchste Effizienz) bis G (geringste Effizienz)

Hinweis zur Richtlinienkonformität

Hiermit erklärt der Hersteller, dass sich das Gerät DU 660 IX in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) befindet.

GarantieGarantie

GarantiebedingungenGarantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.
   Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.
   Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

2. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns.
   Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

3. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.

4. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

5. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 06 2012

GarantieabwicklungGarantieabwicklung

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, bitten wir Sie, die Internetseite des Serviceportals

www.sli24.de

aufzurufen. Nach Eingabe des Gerätetyps wird Ihnen angezeigt, wie die Reklamation bearbeitet wird.

C. Bomann GmbH. Bomann GmbH

Heinrich-Horten-Straße 17

D-47906 Kempen

EntsorgungEntsorgung

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.

WARNUNG: WARNUNG:

Entfernen oder zerstören Sie evtl. vorhandene Schnapp- und Riegelschlösser, wenn Sie das Gerät außer Betrieb nehmen oder es entsorgen.

Introduction Introduction

C. Bomann GmbH. Bomann GmbH

www.bomann.dewww.bomann.de

Made in P.R.C.
