Produkttyp	Einbau-Gaskochmulde
Modell	PZ 640 GH
Marke	Ariston Thermo
Anzahl der Brenner	5 (Dreifachkranz, Starkbrenner, reduzierter Starkbrenner, Mittelbrenner, Hilfsbrenner)
Leistung der Brenner (max.)	Dreifachkranz: 3,60 kW (Erdgas), Starkbrenner: 3,00 kW, reduzierter Starkbrenner: 2,60 kW, Mittelbrenner: 1,65 kW, Hilfsbrenner: 1,00 kW
Gasarten	Erdgas (G20/G25) und Flüssiggas (G30/G31)
Spannung	220–240 V ~ 50/60 Hz
Einbauausschnitt (B×T)	555 mm × 475 mm
Arbeitsplattenstärke	20–40 mm
Gewicht (ca.)	10 kg
Sicherheitsvorrichtung	Thermoelement (selbsttätige Gasabschaltung bei Flammenausfall)
Zündung	Automatische elektronische Zündung
Material der Oberfläche	Edelstahl
Reinigung	Feuchter Schwamm, keine scheuernden oder aggressiven Reinigungsmittel
Zubehör im Lieferumfang	Düsensatz für verschiedene Gasarten, Dichtringe, Befestigungshaken
Konformität	CE-Kennzeichnung gemäß EU-Richtlinien (Niederspannung, EMV, Gas)
Schutzklasse	Klasse 3 (Einbaugerät)
Umgebungstemperaturbereich	Maximal 50 °C über Raumtemperatur für Netzkabel

Häufig gestellte Fragen - PZ 640 GH Ariston Thermo

Wie schalte ich die Gaskochmulde ein?

Drücken Sie den Reglerknopf des gewünschten Brenners ganz hinein und drehen Sie ihn gegen den Uhrzeigersinn auf die Position Maximum. Halten Sie den Knopf bei Modellen mit Sicherheitsvorrichtung 2–3 Sekunden gedrückt, bis die Flamme stabil brennt.

Was mache ich, wenn der Brenner nicht zündet?

Überprüfen Sie, ob die Gaszufuhr geöffnet ist, die Zündkerze sauber und die Gasaustrittsöffnungen nicht verstopft sind. Stellen Sie sicher, dass der Knopf fest genug gedrückt wird. Bei Modellen mit Sicherheitsvorrichtung muss der Knopf länger gedrückt werden.

Wie reinige ich die Kochmulde richtig?

Verwenden Sie einen feuchten Schwamm und trocknen Sie die Fläche mit Küchenpapier. Keine scheuernden Reinigungsmittel, Stahlwolle oder Dampfreiniger. Die abnehmbaren Teile können mit warmem Wasser und Spülmittel gereinigt werden.

Kann ich die Kochmulde selbst an die Gasleitung anschließen?

Nein, der Gasanschluss muss von einem autorisierten Fachmann gemäß den geltenden Normen (z. B. NBN D04-002) durchgeführt werden. Verwenden Sie nur zugelassene Schläuche und Dichtungen.

Welche Gasart ist für mein Gerät geeignet?

Die Kochmulde ist werkseitig für Erdgas (Kategorie II2E+3+) eingestellt. Sie kann auf Flüssiggas (G30/G31) umgerüstet werden. Die genauen Einstellungen entnehmen Sie der Tabelle in der Anleitung.

Wie wechsle ich die Düsen für eine andere Gasart?

Entfernen Sie die Roste und Brenner, schrauben Sie die alten Düsen mit einem 7-mm-Steckschlüssel ab und setzen Sie die neuen Düsen für die gewünschte Gasart ein. Passen Sie danach die Minimaleinstellung an und tauschen Sie das Typenschild aus.

Warum erlischt die Flamme nach dem Loslassen des Knopfes?

Mögliche Ursachen: Die Sicherheitsvorrichtung (Thermoelement) hat noch nicht genug Wärme aufgenommen – halten Sie den Knopf 2–3 Sekunden länger. Oder die Gasaustrittsöffnungen sind verstopft. Bei Zugluft die Flamme neu einstellen.

Welche Topfgrößen sind für die Brenner geeignet?

Starkbrenner: 24–26 cm, reduzierter Starkbrenner: 22–24 cm, Mittelbrenner: 16–20 cm, Hilfsbrenner: 10–14 cm, Dreifachkranz: 24–26 cm. Verwenden Sie Töpfe mit flachem Boden und Deckel.

Wie installiere ich die Kochmulde über einem Backofen?

Die Kochmulde darf nur über einem Backofen mit Kühlgebläse installiert werden. Elektroanschlüsse von Kochmulde und Backofen müssen getrennt sein. Unter der Kochmulde ist eine isolierende Holzplatte mit einem Abstand von mindestens 20 mm anzubringen.

Was tun bei Gasgeruch?

Schließen Sie sofort die Gaszufuhr, öffnen Sie Fenster und Türen zur Durchlüftung. Keine offenen Flammen oder elektrische Schalter betätigen. Verlassen Sie den Raum und benachrichtigen Sie den Gasversorger oder den Kundendienst.

BEDIENUNGSANLEITUNG PZ 640 GH Ariston Thermo

Anschluss an die Gasleitung

Typenschild

Merkmale der Brenner und Düsen

Beschreibung des Gerätes' 18

Geräteansicht

Inbetriebsetzung und Gebrauch' 19

Praktische Hinweise zum Gebrauch der Brenner

Vorsichtsmaßregeln und Hinweise' 20

Allgemeine Sicherheit

Entsorgung

PZ 640

PZ 640 GH

PZ 640 T

PZ 640 T GH

Reinigung und Pflege' 21

Abschalten Ihres Gerätes vom Stromnetz

Reinigung Ihres Gerätes

Wartung der Gashähne

Störungen und Abhilfe' 22

ARISTON

! Bewahren Sie diese Bedienungsanleitung bitte sorgfältig auf damit Sie sie jederzeit zu Rate ziehen können. Sorgen Sie dafür dass sie im Falle eines Verkaufs' eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet damit auch der Nachbesitzer die Möglichkeit hat darin nachschlagen zu können.
! Lesen Sie bitte folgende Hinweise aufmerksam durch' sie liefern wichtige Informationen hinsichtlich der Installation' dem Gebrauch und der Sicherheit
! Die Kochmulden sind werkseitig für den Betrieb mit (siehe Typenschild und Gaseinstellungsschild des Gerätes): Erdgas Kategorie II2E+3+ eingestellt

Aufstellung

! Verpackungsmaterial ist kein Spielzeug für Kinder Es ist entsprechend den vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise):

! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen. Jede unsachgemäße Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.

! Dieses Gerät darf nur in ständig belüfteten und den Vorschriften der einschlägigen Norm: NBN D51-003 und NBN D51-001 entsprechenden Räumen installiert und in Betrieb genommen werden Folgende Anforderungen müssen gegeben sein:

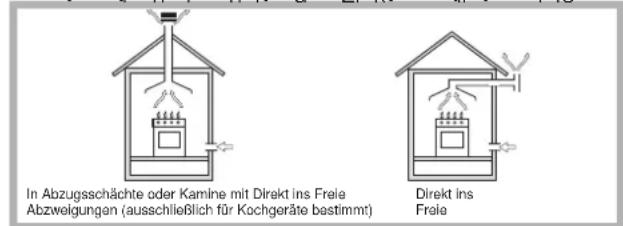

- Der Raum muss mit einem Abluftsystem für die bei der Verbrennung entstehenden Abgase ausgestattet sein; dies kann entweder über einen Abzugsschacht oder durch einen sich bei der Inbetriebnahme des Gerätes automatisch einschaltenden Elektroventilator erfolgen:

- Der Raum muss außerdem mit einem für eine einwandfreie verbrennung notwendigen Belüftungssystem ausgestattet sein. Das erforderliche Luftvolumen darf 2 m³/h pro kW der installierten Leistung nicht unterschreiten.

Das System kann mittels eines Belüftungsschachtes' mit Luftaufnahme direkt aus dem Freien' mit einem Nutzquerschnitt von mindestens 100 cm² verwirklicht werden' der so ausgelegt sein muss' dass ein unabsichtliches Verstopfen vermieden wird

Oder auf indirekte Weise durch angrenzende Räume' die mit einem ins Freie führenden Belüftungsschacht' wie oben angegeben' versehen sind' bei denen es sich nicht um Gebäudeteile gemeinsamen Gebrauchs' noch um Räumlichkeiten' in denen

Brandgefahr bestehen kann oder um Schlafzimmer handeln darf

- Die Flüssiggase' die schwerer als Luft sind' stauen sich im unteren Raumbereich' Räume' in denen Gasflaschen mit GPL'Flüssiggas gelagert werden' müssen demnach in Bodenhöhe mit geeigneten Abzugsöffmungen ins Freie ausgestattet werden' damit das Gas im Falle eventueller Gasverjuste nach unten hin abziehen kann. Demnach dürfen GPL'Flüssiggasflaschen nicht in Räumlichkeiten' die unter der Erde liegen (Keller usw) installiert oder gelagert werden' auch dann nicht' wenn sie bereits leer oder nur noch halb gefüllt sein sollten. Es ist empfehlenswert' nur die in Verwendung befindliche Gasflasche im Raum zu bewahren' und diese so aufzustellen' dass sie keiner direkten Einwirkung von Wärmequellen (Backöfen' Kamine' Öfen usw)' die einen Temperaturanstieg von mehr als 50°C bewirken könnten' ausgesetzt wird

Einbau

Die Gas- und Kombi-Kochmulden sind mit einem Schutzgrad des Typs X gegen überhitzen ausgelegt und können somit neben Schränke installiert werden' deren Höhe die der Arbeitsplatte nicht überschreiten. Um eine korrekte Installation der Kochmulde zu gewährleisten sind folgende Vorsichtsmaßregeln zu beachten:

• Angrenzende Schränke' deren Höhe die der Arbeitsplatte überschreiten' müssen einen Abstand vom Rand der Kochmulde von mindestens 600 mm aufweisen.
• Dunstabzugshauben sind gemäß den in den Gebrauchsanleitungen der Dunstabzugshaube aufgeführten Anweisungen zu installieren und zwar in einem Abstand von mindestens 650 mm

• Die an die Dunstabzugshaube angrenzenden Hängeschränke sind in einem Abstand von mindestens 420 mm von der Arbeitsplatte aufzuhängen (siehe Abbildung)

Sollte die Kochmulde unter einem Hängeschrank installiert werden, muss zwischen Hängeschrank und Arbeitsplatte ein Abstand von mindestens 700 mm bestehen (siehe Abbildung)

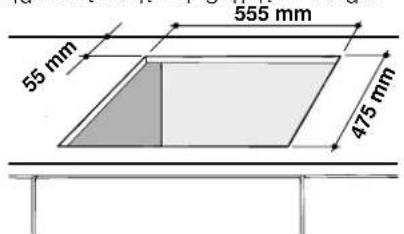

• Der Schrankausschnitt muss die auf der Abbildung angegebenen Abmessungen aufweisen. Die Kochmulde wird mit Hilfe von Haken auf der zwischen 20 und 40 mm starken Arbeitsplatte befestigt. Um eine optimale Befestigung der Kochmulde zu gewährleisten sollten sämtliche zur Verfügung stehenden Haken verwendet werden.
• Wird die Kochmulde nicht über einem Einbaubackofen installiert ist unter der Kochmulde eine Holzplatte zur Isolierung anzubringen. Dabei muss ein Mindestabstand von 20 mm von der Kochmuldenunterseite eingehalten werden.

Haken-Befestigungsschema

Position der Haken für Position der Haken für Arbeitsplatten H=20mm Arbeitsplatten H=30mm

Position der Haken für Hinten Arbeitsplatten H=40mm

! Verwenden Sie die im Beipack "Zubehör" befindlichen Haken:

Belüftung

Um eine einwandfreie Belüftung zu gewährleisten' muss die Rückwand des Schrankumbaus abgenommen werden. Der Backofen sollte möglichst so installiert werden' dass er auf zwei Holzleisten oder aber auf einer durchgehenden Fläche aufliegt' die über einen Ausschnitt von mindestens 45 x 560 mm verfügt (siehe Abbildungen).

! Die Kochmulde darf nur dann über Einbaubacköfen installiert werden' wenn diese über ein Kühlgebläse verfügen:

Elektroanschluss

Die mit einem Dreileiterkabel ausgerüsteten Kochmulden sind für den Betrieb mit Wechselstrom bei der auf dem Typenschild (befindlich auf der Unterseite der Kochmulde) angegebenen Versorgungsspannung und - frequenz ausgelegt. Der Erdleiter des Kabels ist gelb/ grün. Wird die Kochmulde über einem Einbaubackofen installiert müssen der Elektroanschluss der Kochmulde sowie der des Backofens getrennt voneinander vorgenommen werden. Dadurch wird eine ausreichende elektrische Sicherheit gewährleistet und das Herausziehen des Backofens erleichtert.

Anschluss des Versorgungskabels an das Stromnetz

Versehen Sie das Netzkabel mit einem Normstecker für die auf dem Typenschild angegebene Belastung (siehe nebenstehende Tabelle). Wird das Gerät direkt an das Stromnetz angeschlossen ist zwischen Stromnetz und Gerät ein allpoliger der Last und den einschlägigen Vorschriften entsprechender Schalter mit einer Mindestöffnung der Kontakte von 3 mm zwischenzuschalten (Der Erdleiter darf vom Schalter nicht unterbrochen werden). Das Versorgungskabel muss so verlegt werden, dass es an keiner Stelle einer Temperatur ausgesetzt wird, die 50°C über der Raumtemperatur liegt.

! Der Installateur ist für den ordnungsgemäßen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich. Vor dem Anschluss stellen Sie bitte sicher, dass:

- die Steckdose geerdet ist und den gesetzlichen Bestimmungen entspricht:

- die Netzsteckdose für die auf dem Typenschild angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist;

- die Netzspannung im Bereich der auf dem Typenschild angegebenen Werte liegt

- die Netzsteckdose mit dem Netzstecker kompatibel ist. Sollte dies nicht der Fall sein wechseln Sie bitte die Netzsteckdose oder den Netzstecker aus; verwenden Sie keine verlängerungen und Mehrfachsteckdosen.

! Netzkabel und Steckdose müssen bei installiertem Gerät leicht zugänglich sein.

! Das Netzkabel darf nicht gebogen oder eingeklemmt werden.

! Das Kabel muss regelmäßig kontrolliert werden und darf nur durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst)

!Der Hersteller lehnt jede verantwortung ab' falls diese vorschriften nicht eingehalten werden sollten:

Anschluss an die Gasleitung

Der Anschluss des Gerätes an die Gasleitung oder an die Gasflasche muss gemäß den Vorschriften der gültigen Richtlinien (NBN D04-002) erfolgen und nur nachdem man sich vergewissert hat' dass es auf die Gasart mit der es betrieben wird eingestellt ist Sollte dem nicht so sein' dann befolgen Sie bitte die Anleitungen des Abschnitts "Anpassung an die verschiedenen Gasarten" Bei Betrieb mit Flüssiggas aus Gasflaschen sind normgerechte Druckmesser zu verwenden. Zum Anschluss des Gerätes an die Erdgasleitung (II2E+3+) ist in erster Linie das Anschlussstück "R" (auf Anfrage erhältlich in Ariston-Kundendienststellen) mit der entsprechenden Dichtung "G" an den am Gaszuleitungsschlauch befindlichen

Anschluss "L" (siehe Abbildung) zu montjeren. Bei dem

Anschlussstück handelt es sich um einen kegelförmigen 1/2 ^-

Gas-Gewindezapfen

Der Anschluss ist mittels eines:

- starren Rohres (gemäß der Norm NBN D51\~003)

- oder mittels eines

durchgehenden und mit Anschlussverschraubungen

versehenen Inox-Stahlschlauches vorzunehmen

Zwischen Gerät und Gasleitung ist ein gut zugänglicher Gashahn (der Marke A'G'B') zu installieren.

Anschluss mittels eines starren Anschlussrohres (Kupfer oder Stahl)

!Der Anschluss an die Gasleitung muss so durchgeführt werden' dass das Gerät keinerlei Zugspannungen ausgesetzt wird:

Auf der Zuleitung zum Gerät befindet sich ein orientjerbares“L”-förmiges Anschlussstück’ dessen Dichtheit durch einen Dichtring gewährleistet wird‘ Muss das Anschlussstück verdreht (in eine andere Richtung gedreht) werden’ ist es absolut erforderlich‘ den Dichtring (im Beipack) auszutauschen‘ Bei dem Anschlussstück für den Gaseingang handelt es sich um einen zylindrischen 1/2 Gas-Gewindezapfen‘

Anschluss mittels Inox-Schläuchen mit hermetischen Wänden

Bei dem Anschlussstück für den Gaseingang handelt es sich um einen zylindrischen 1/2 Gas-Gewindezapfen. Der Anschluss bzw. das verlegen dieser Schläuche muss so erfolgen, dass sie bei größter Ausdehnung eine Länge von 2000 mm nicht überschreiten. Stellen Sie nach erfolgtem Anschluss bitte sicher, dass der Inox-Schlauch nicht mit beweglichen Teilen in Berührung kommt oder an irgendeiner Stelle eingedrückt wird.

! Verwenden Sie ausschließlich Schläuche und Dichtringe' die den jeweilig gültigen inländischen Normen entsprechen.

Kontrolle auf Dichtheit

! Nach Abschluss der Installationsarbeiten überprüfen Sie bitte alle Anschlüsse auf Dichtheit: verwenden Sie hierzu auf keinen Fall eine Flamme' sondern eine Seifenlösung.

Anpassung an die verschiedenen Gasarten

Wird die Kochmulde auf eine andere Gasart eingestellt' als die' für die sie vorgesehen wurde (ersichtlich aus dem Etikett auf der Kochmuldenunterseite oder auf der Verpackung)' müssen die Düsen der Brenner auf folgende Weise ausgetauscht werden:

1. Nehmen Sie die Kochmuldenroste ab und ziehen die Brenner aus ihren Sitzen heraus:

2' Schrauben Sie die Düsen mit Hilfe eines 7 mm Steckschlüssels ab und ersetzen Sie sie durch die entsprechenden Düsen der neuen Gasart (siehe Tabelle 1 "Merkmale der Brenner und Düsen")

3' Setzen Sie sämtliche Teile in umgekehrter Reihenfolge wieder ein

4' Ersetzen Sie anschließend das Etikett der alten Eichung mit dem in unseren Kundendienst-Zentren erhältlichen Etikett der neu eingestellten Gasart

- Einstellung der Brenner-Primärluft

An den Brennern ist keine Primärlufteinstellung erforderlich.

- Minimumeinstellung

1° Drehen Sie den Brenner auf Minimum;

2' Ziehen Sie den Reglerknopf ab und verstellen Sie dann die innen oder seitlich der Gashahnstange befindliche Einstellschraube' bis eine kleine' gleichmäßige Flamme erreicht wird

3' Vergewissern Sie sich' dass bei raschem Drehen von Maximum auf Minimum die Flamme des Brenners nicht erlischt'

4: Bei den mit einer Sicherheitsvorrichtung (Thermoelement) ausgestatteten Geräten muss bei Nichtfunktionieren der Vorrichtung bei auf Minimum eingestellten Brennern der Durchfluss der Minimumleistung (durch Regulieren der Einstellschraube) erhöht werden:

5' Nach erfolgter Neuregelung sind die auf den Bypass-Linien angebrachten Siegel mit Siegellack oder ähnlichem Material zu erneuern:

! Bei Flüssiggasen muss die Einstellschraube ganz angezogen werden.
! Ersetzen Sie anschließend das Etikett der alten Eichung mit einem der neuen Gasart entsprechenden Etikett (in unseren Kundendienstzentren erhältlich)
! Sollte der Gasdruck der Anlage von den vorgesehenen Werten abweichen' oder nicht konstant sein' muss das Zuleitungsrohr mit einem geeigneten Druckregler (gemäß den national gültigen Normen und Vorschriften) installiert werden:

TYPENSCHILDElektrischerAnschluss	220~240V~ 50/60Hz
	Dieses Gerät entspricht den folgenden EG-Richtlinien:- 73/23/EWG vom 19'02'73 (Niederspannung) und nachfolgenden Änderungen- 89/336/EWG vom 03'05'89 (elektromagnetische verträglichkeit) und nachfolgenden Änderungen- 93/68/EWG vom 22'07'93 und nachfolgenden Änderungen:- 90/336/CEE vom 29'06'90 (Gas) und nachfolgenden Änderunge:- 2002/96/EC

Merkmale der Brenner und Düsen

Tabelle 1 Flüssiggas Erdgas
Brenner Durch- messer (mm)	Wärme-leistung kW (p.c.s.*) Red.	Wärme-leistung kW (p.c.s.*) Nom.	By-pass 1/100 (mm)	Düse 1/100 (mm)	Menge* g/h ***	**	Düse 1/100 (mm)	Wärme-leistung kW (p.c.s.*) Nom.	Menge* l/h G20	Wärme-leistung kW (p.c.s.*) Nom.	Menge* l/h G25
Starkbrenner (Groß) (R)	100	0,70	3,00	41	86	218	214	116	3,00	286	3,00	332
Reduzierter Starkbrenner (RR)	100	0,70	2,60	41	80	189	186	110 (Y)	2,60	248	2,60	288
Mittelstarker Brenner (Mittel) (S)	75	0,40	1,65	30	64	120	118	96	1,65	157	1,65	183
Hilfsbrenner (Klein) (A)	55	0,40	1,00	30	50	73	71	79	1,00	95	1,00	111
Dreiflammen- kranz (TC)	130	1,30	3,30	57	87	240	236	131	3,60	343	3,60	365
Versorgungs- druck	Nominal (mbar) Minimum (mbar) Maximum (mbar)					28-30 20 35	37 25 45	20 15 23			25 15 30

* Bei 15°C und 1013 mbar-Trockengas
** Propan P'C'S' = 50'37 MJ/kg
*** Butan P'C'S' = 49'47 MJ/k9
Erdgas G20 P'C'S' = 37'78 MJ/m3
Erdgas G25 P'C'S' = 32'49 MJ/m3

PZ 640 PZ 640 T
PZ 640 GH

Regierknöpfe für GASBRENNER

SICHERHEITSVORRICHTUNG\*

GASBRENNER-ZÜNDKERZE\*

• GASBRENNER: Diese weisen unterschiedliche Durchmesser und Leistungen auf Wählen Sie den Brenner der dem Durchmesser des eingesetzten Topfes entspricht

• Reglerknöpfe für GASBRENNER: zur Regulierung der Flamme bzw. der Leistung

• GASBRENNER"ZündKERZE*: zur automatischen Zündung des gewählten Brenners

• SICHERHEITSVORRICHTUNG*: Diese spricht an' wenn die Flamme unversehens erlöschen sollte und unterbricht automatisch die Gaszufuhr

* Nur bei einigen Modellen

!Auf jedem Reglerknopf ist gekennzeichnet' welcher Gasflamme er entspricht

Gasbrenner

Der gewählte Brenner kann mittels des entsprechenden Reglerknopfes auf folgende Einstellungen gedreht werden:

• AUS
Maximum
Minimum

Zum Anzünden einer Gasflamme führen Sie ein brennendes Streichholz oder einen Gasanzünder an den Brenner' drücken den entsprechenden Reglerknopf fest ein' und drehen diesen dann gegen den Uhrzeigersinn auf Höchstleistung.

Bei den mit einer Sicherheitsvorrichtung ausgestatteten Brennern muss der Reglerknopf für ca' 2-3 Sekunden gedrückt werden' bis die Vorrichtung' dank derer die Flamme automatisch gezündet wird' heiß wird' Zur Zündung eines jeden Brenners ist der entsprechende Reglerknopf nach innen zu drücken' daraufhin nach links bis auf Maximum zu drehen' und so lange eingedrückt zu halten' bis die Flamme zündet'

! Sollte der Brenner ungewollterweise erlöschen' drehen Sie den Reglerknopf auf Position 'AUS' und versuchen ein erneutes Anzünden erst nach verstreichen von mindestens 1 Minute:

Zum Ausschalten des Brenners wird der Reglerknopf im Uhrzeigersinn auf die Position 'AUS' ("•") gedreht

Praktische Hinweise zum Gebrauch der Brenner

Um optimale Leistungen zu gewährleisten ist Folgendes zu beachten:

• Verwenden Sie die für den jeweiligen Brenner geeignete Topfgröße (siehe Tabelle) um zu vermeiden, dass die Flammen über den Topfboden herausschlagen.
• Benutzen Sie ausschließlich Kochgeschirr mit flachem Boden und mit Deckel'
• Drehen Sie den Brenner auf klein' sobald das Gargut kocht'

Brenner Kochgeschirrdurchmesser (cm)
Starkbrenner (R) 24 – 26
Reduzierter Starkbrenner (RR)	22 – 24
Mittelstarker Brenner (S)	16 – 20
Hilfsbrenner (A) 10 – 14
Drei Flammenkränze (TC)	24 – 26

! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden:

Allgemeine Sicherheit

• Dieses Gerät bezieht sich auf ein Einbaugerät der Klasse 3'
• Gasgeräte erfordern eine ordnungsgemäße Belüftung um einen einwandfreien Betrieb zu gewährleisten. Vergewissern Sie sich deshalb davon, dass bei der Installation die im Abschnitt "Aufstellung" aufgeführten Anforderungen gegeben sind.
  • Die Anweisungen gelten nur für die Bestimmungsländer' deren Symbole im Handbuch und auf dem Typenschild angegeben sind.
• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt
• Das Gerät darf nicht im Freien aufgestellt werden, auch nicht wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.
• Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Füßen und auch nicht wenn Sie barfuß sind.
• Das Gerät darf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden:
• Vermeiden Sie' dass die Stromkabel anderer Elektrogeräte in Kontakt mit heißen Backofenteilen gefangen:
  • Die zur Belüftung und Wärmeableitung vorgesehenen Öffnungen dürfen nicht zugestellt bzw. abgedeckt werden:
• Vergewissern Sie sich stets' dass sich die Reglerknöpfe auf der Position "●" / "O" befinden, wenn das Gerät nicht in Betrieb ist

• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose' sondern nur am Netzstecker selbst

• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose:

• Bei etwaigen Störungen versuchen Sie bitte nicht Innenteile selbst zu reparieren. Kontaktieren Sie den Kundendienst (siehe Kundendienst)
• Stellen Sie Stieltöpfe und Pfannen immer mit nach innen gerichteten Griffen auf die Kochstelle um jegliches Risiko durch unbeabsichtigtes Anstoßen auszuschließen:
• Gebrauchen Sie bitte kein unstabiles oder verformtes Kochgeschirr:

Entsorgung

- Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; verpackungsmaterial kann wiederverwertet werden.

- Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol "durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an Ihre Verpflichtung' dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Endverbraucher können ihr Elektrohaushaltsgerät zu öffentlichen Recyclinghöfen' anderen kommunalen Müllsammeleinrichtungen oder' falls durch nationales Recht erlaubt' bei einem Neukauf eines vergleichbaren Gerätes dem Händler in Obhut geben.

Alle führenden Hausgerätehersteller arbeiten aktiv an der Erstellung eines Systems zur Sammlung und Entsorgung von Elektrohaushalts-Altgeräten.

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen:

Reinigung Ihres Gerätes

! Der Einsatz von Scheuermitteln oder scharfen oder chemischen Reinigungsmitteln' wie Backofensprays' Fleckenentferner' Rostentfernungsmittel' Reiniger in Pulverform und Scheuerschwämme' die die Oberfläche der Kochmulde hoffnungslos beschädigen würden' ist zu vermeiden:

! Verwenden Sie zur Reinigung der Kochmulde keine Dampf- oder Hochdruckreinigungsgeräte

• Zur täglichen Pflege genügt es' die Kochmulde mit einem feuchten Schwamm abzuwischen und mit Küchenpapier abzutrocknen:
• Die abnehmbaren Teile müssen regelmäßig mit warmem Wasser und Spülmittel gereinigt und von eventuellen Verkrustungen befreit werden:
• Bei den mit automatischer Zündung versehenen Kochmulden müssen die Spitzen der elektronischen Zündvorrichtungen häufig sorgfältig gereinigt werden, wobei zu kontrollieren ist, dass die Löcher der Flammenkränze nicht verstopft sind
• Auf den Edelstahlteilen können Flecken hinterbleiben, wenn stark kalkhaltiges Wasser oder scharfe (phosphorhaltige) Spülmittel für längere Zeit darauf stehenbleiben. Es ist ratsam, diese Teile nach der Reinigung gut nachzuspülen und trockenzureiben. Übergekochtes Wasser muss ebenfalls beseitigt werden:

Wartung der Gashähne

Im Laufe der Zeit könnte der Gashahn blockieren oder sich nur schwer drehen lassen. In einem solchen Fall ist der Hahn auszutauschen.

! Diese Arbeit darf nur durch einen vom Hersteller anerkannten Techniker durchgeführt werden.

Bevor Sie bei eventuellen Betriebsstörungen den Kundendienst anfordern' sollten einige Kontrollen vorab durchgeführt werden: Vergewissern Sie sich in erster Linie' dass auch keine Unterbrechung in der Strom- bzw. Gaszufuhr Ihrer Anlage besteht' vor allem' ob der Gashaupthahn auch aufgedreht wurde:

Störungen

Der Brenner zündet bzw. hält die Flamme nicht

Bei den mit Sicherheitsvorrichtungen versehenen Modellen erlischt die Flamme

Bei Einstellung des Brenners auf Minimum erlischt die Flamme:

Das Kochgeschirr steht nicht sicher

Mögliche Ursachen / Lösungen

• die Gasaustrittsöffnungen der Gasbrenner verstopft sind;
• alle abnehmbaren Brennerteile ordnungsgemäß montiert wurden;
  • Durchzug in Kochmuldennähe besteht;

- der Reglerknopf auch bis zum Anschlag durchgedrückt wurde;

- der Reglerknopf lange genug gedrückt wurde um die Aktivierung der Sicherheitsvorrichtung zu ermöglichen;

- die direkt an der Sicherheitsvorrichtung befindlichen Gasaustrittsöffnungen verstopft sind

• die Gasaustrittsöffnungen verstopft sind;

• Durchzug in Kochmuldennähe besteht;

• das Minimum korrekt eingestellt ist

• der Topfobden auch vollständig eben ist;
• der Topf auch genau auf die Brennermitte gestellt wurde;
  • die Kochmuldenroste vertauscht wurden

Sollte Ihr Gerät trotz aller Kontrollen nicht funktionieren bzw. die Störung weiter bestehen bleiben, dann fordern Sie bitte den nächstliegenden Kundendienst an. Geben Sie bitte Folgendes an:

• das Gerätemodell (Mod')
• die Modellnummer (S/N)
Letztere Informationen finden Sie auf dem Typenschild' das sich auf dem Gerät und/oder der Verpackung befindet

!Beauftragen Sie bei einem Defekt niemals einen nicht autorisierten Kundendienst bzw. Techniker und lassen Sie ausschließlich Original Ersatzteile einbauen.

Nederlands' 1

Polski' 33

Deutsch' 12

Русский' 43

Português' 23

Türkçe' 53

PZ 640

PZ 640 GH

PZ 640 T

PZ 640 T GH

índice

Instalação' 24-27

Posicionamento

Ligação eléctrica

Ligação do gás

Placa das características

Anomalie i ich usuwanje' 10

ARISTON

PL
