Produkttyp	USB Typ-C Multiport Dockingstation
Marke	Icy Box (RaidSonic Technology GmbH)
Modell	IB-DK4034-CPD
Host-Schnittstelle	USB Typ-C (unterstützt Power Delivery und DisplayPort Alt Mode oder Thunderbolt 3)
USB-Anschlüsse	2x USB 3.0 Typ-A (Downstream)
Videoausgang	1x HDMI
Max. Videoauflösung	3820 x 2160 @ 30 Hz (Ultra HD)
Ethernet	1x RJ45 Gigabit (10/100/1000 Mbit/s)
Kartenleser	SD 3.0 (UHS-I), bis zu 100 MB/s
Power Delivery	Laden im Upstream über USB Typ-C (erfordert Host-Unterstützung)
Betriebssysteme	Windows 10, macOS
Packungsinhalt	Dockingstation, Kurzanleitung
Sicherheit	Bedienungsanleitung lesen; Stromschlag, Feuchtigkeit und scharfe Gegenstände vermeiden
Reinigung	Gerät trennen; trockenes, antistatisches Tuch verwenden; keine Lösungsmittel
Entsorgung	WEEE-konform; nicht mit dem Hausmüll entsorgen
Zertifizierungen	CE, FCC
Garantie	Herstellerangaben beachten

Häufig gestellte Fragen - IB-DK4034-CPD Icy Box

Welche Geräte sind mit der Icy Box IB-DK4034-CPD kompatibel?

Die Dockingstation funktioniert mit jedem Host-Computer, der einen USB Typ-C-Anschluss mit Unterstützung für DisplayPort Alt Mode und USB Power Delivery (oder Thunderbolt 3) hat. Kompatibel mit Windows 10 und macOS.

Wie richte ich die Dockingstation ein?

Verbinden Sie das USB Typ-C-Kabel mit Ihrem Notebook, schließen Sie dann Ihre Peripheriegeräte (Monitor, USB-Geräte, Ethernet, SD-Karte) an die entsprechenden Anschlüsse an. Die Dockingstation installiert Treiber automatisch; folgen Sie bei Bedarf den Bildschirmanweisungen.

Kann ich meinen Laptop über die Dockingstation laden?

Ja, wenn der USB-C-Anschluss Ihres Laptops Power Delivery unterstützt. Schließen Sie das Netzteil Ihres Laptops an die USB-C-Schnittstelle der Dockingstation (nur Power Delivery) an, um das Notebook zu laden.

Welche Videoauflösungen werden unterstützt?

Der HDMI-Anschluss unterstützt bis zu 3820 x 2160 @ 30 Hz (Ultra HD). Die tatsächliche Auflösung hängt von Ihrem Monitor und den Grafikfähigkeiten des Hosts ab.

Wie verwende ich den SD-Kartenslot?

Setzen Sie die SD-Karte mit der abgeschrägten Ecke zuerst und den goldenen Kontakten nach unten ein (Icy Box-Logo oben). Verwenden Sie für maximale Geschwindigkeit (bis zu 100 MB/s) eine SD 3.0 (UHS-I)-Karte.

Unterstützt die Dockingstation mehrere Displays?

Die IB-DK4034-CPD hat einen HDMI-Ausgang, unterstützt also einen einzelnen externen Monitor. Für Multi-Monitor-Setups benötigen Sie zusätzliche Adapter oder eine andere Dockingstation.

Was soll ich tun, wenn meine Maus beim Anschließen an ein Chromebook nicht sofort funktioniert?

Es kann zu einer Verzögerung von einigen Sekunden kommen. Dies ist ein bekanntes Problem bei einigen Chromebooks und ähnlichen Adaptern. Warten Sie einen Moment; die Maus sollte funktionsfähig werden.

Ist es sicher, das Netzteil während der Datenübertragung zu hot-pluggen?

Vermeiden Sie es, den Power Delivery-Adapter während der Datenübertragung anzuschließen oder zu trennen, da dies zu einer vorübergehenden Trennung von USB-Geräten und möglichem Datenverlust oder -beschädigung führen kann.

Wie sollte ich die Dockingstation reinigen?

Trennen Sie das Gerät von der Stromversorgung und allen Kabeln. Verwenden Sie ein trockenes, antistatisches Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Lösungsmittel, und stellen Sie sicher, dass nach der Reinigung keine Feuchtigkeit zurückbleibt.

Was ist im Lieferumfang enthalten?

Das Paket enthält die IB-DK4034-CPD Dockingstation und eine Kurzanleitung. Es sind keine zusätzlichen Kabel oder Netzteile enthalten.

BEDIENUNGSANLEITUNG IB-DK4034-CPD Icy Box

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
- Gerät nicht während eines Gewitters anschließen
- Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

Sicherheitshinweise

• externe Erwärmung vermeiden und Luftaustausch zulassen.
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
  • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNING

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder

Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen.

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben

Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Handbuch IB-DK4034-CPD

Verpackungsinhalt

IB-DK4034-CPD, Handbuch

Produktübersicht

1. USB Type-CTM Schnittstelle (nur für Power Delivery)
2. SD 3.0 Kartenleser (UHS-I)
3. USB 3.0 Type-A Schnittstelle
4. USB 3.0 Type-A Schnittstelle
5. HDMI ^® Schnittstelle
6. RJ 45 Schnittstelle (Gigabit)

Type-C™ Notebook DockingStation

Die USB Type-C™ DockingStation von ICY BOX in elegantem Design und mit Power Delivery Technologie, ist für den Anschluss an einen Computer (z.B. Laptop, Notebook, etc.) mit Type-C™ Schnittstelle und DisplayPort™ Alt Mode Unterstützung entwickelt worden um einen zusätzlichen Monitor, sowie externe Peripherie per USB, LAN und Speicherkarte anschließen zu können und den Computer gleichzeitig über eine Power Delivery Type-C™ Schnittstelle mit Strom zu versorgen.

Inbetriebnahme

Anforderungen

• Host Computer mit freier USB Type-C™ Schnittstelle (um den vollen Funktionsumfang zu gewährleisten, muss der verwendete USB Type-C™ Anschluss USB Power Delivery und den Display-Port™ Alt Mode oder Thunderbolt 3™ unterstützen)
• Unterstützte Betriebssysteme: Windows® 10, macOS®

Hinweis: Die DockingStation kann auch an Host Laptops mit USB Type-C™ Schnittstelle OHNE Power Delivery Unterstützung genutzt werden (DisplayPort™ Alt Mode wird weiterhin benötigt). In diesem Falle kann das Notebook NICHT über die Type-C™ Schnittstelle mit Strom versorgt werden.

B4-CPD

USB Type-C™

Nicht alle USB Type-C™ Schnittstellen am Markt unterstützen den vollen Funktionsumfang des USB Type-C™ Standards. Einige Schnittstellen ermöglichen unter Umständen lediglich Datenübertragung, aber eventuell keine Videoübertragung oder Stromversorgung via USB.

USB Type-C ≠ USB Type-C

Wickney!

Dinners iCY BOX Produkt verworodet den USB Typn-C™ Anschlern und vortär die DisplayPort™ Alt Modre Technologien.

Nicht alle Computer, Nettkeutsche oder Rakins mit USB Type-C ^™ Schmittende verantwortete auch die DisplayPort ^™ Alt Mode

Hörs überprüfen Sie die Spezifikationen ihres Computersystems und davon USB Type-C™ schroßterliche oder notzen Sie das ICD BOR Produkt an einem Thundlichkeit® 3 Anschlaus.

Um das volle Potential der IB-DK4034-CPD ausschöpfen zu können, vergewissern Sie sich, dass Ihre Host USB Type-C™ Schnittstelle den DisplayPort™ Alt Mode und USB Power Delivery oder Thunderbolt™ 3 Type-C™ unterstützt.

Hinweis! Die zusätzliche USB Type-C™ Schnittstelle an der DockingStation unterstützt lediglich Power Delivery und keine Datenübertragung.

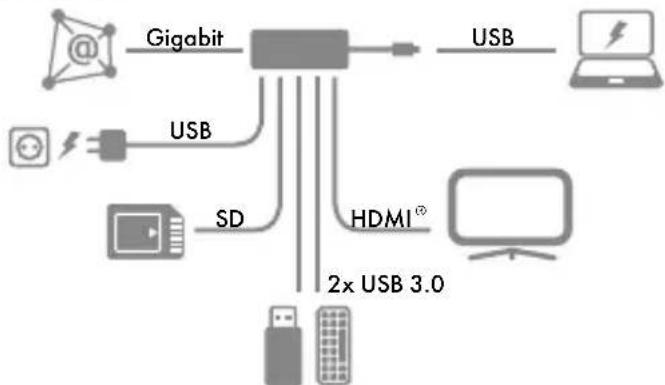

Installieren und Verwenden der DockingStation

1. USB Type-C™ Kabel anschließen

2. Schließen Sie Ihre Peripheriegeräte an die entsprechenden Schnittstellen an.

1. Schließen Sie Ihren externen Monitor an den Videoanschluss der DockingStation an

Nach dem Anschließen der IB-DK4034-CPD werden automatisch benötigte Treiber installiert bzw. aktualisiert. Um die Installation abzuschließen, folgen Sie den Anweisungen, falls während der automatischen Installation dazu aufgefordert werden sollten.

Hinweis: Die Videoausgabemöglichkeiten hängen von der verwendeten Grafikkarte und weiteren Hardwarespezifikationen des angeschlossenen Host Computers ab. Bestimmte Grafikkarten verfügen nur über eingeschränkte Videounterstützung, während auch einige Monitore nur geringere Auflösungen unterstützen.

Handbuch IB-DK4034-CPD

Monitoreinrichtung

Zur optimalen Einstellung Ihrer Anzeigeeinheiten gehen Sie bitte entsprechend Ihres Betriebssystems und Ihrer Bedürfnisse vor. Genauere Informationen entnehmen Sie bitte dem Handbuch und Beschreibungen ihres Betriebssystems.

Unterstützte Videoauflösungen

Die IB-DK4034-CPD unterstützt:

- Ultra HD Auflösungen über HDMI®, wenn der angeschlossene HDMI® Monitor diese Auflösung ebenfalls unterstützt.

Anzahl angeschlossener Monitore 1

Verwendete Videoschnittstelle HDMI®

Maximale Auflösung/Monitor 3820x2160@30 Hz

Verwendung des Speicherkartenschachtes

SD Karte

Schieben Sie die SD Karte mit der abgeschrägten Ecke voraus in den SD-Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach unten (ICY BOX Logo oben).

Um Datenübertragungsraten von bis zu 100 MB/s erreichen muss eine SD 3.0 (UHS-I) Karte verwendet werden.

Wichtig:

1. Wird die IB-DK4034-CPD über die USB Type-C™ Schnittstelle eines Chromebooks™ angeschlossen, wird eine per USB Type-A ange- schlossene Maus nicht sofort erkannt; die Verbindung wird mit einigen Sekunden Verzögerung hergestellt. Dies geschieht auch mit anderen Type-C™ Adaptern (inclusive Appleadaptern) wenn diese an einem Chromebook™ angeschlossen werden.

2. Achtung! Beim Verbin den bzw. Entfernen eines Power Delivery Netzteils über die Type-C™ Schnittstelle der IB-DK4034-CPD, werden die anderen verwendeten Schnittstellen unter Umständen kurzzeitig getrennt und sofort wieder verbunden. Um Datenverlust während einer Datenübertragung, Stream Unterbrechungen oder ähnliches zu vermeiden, verbinden oder entfernen sie die Power Delivery Stromversorgung NICHT, während irgendwelche Datenübertragungen stattfinden.
