BEDIENUNGSANLEITUNG Vostro 3300 DELL

Informationen zur Einrichtung und zu Funktionen

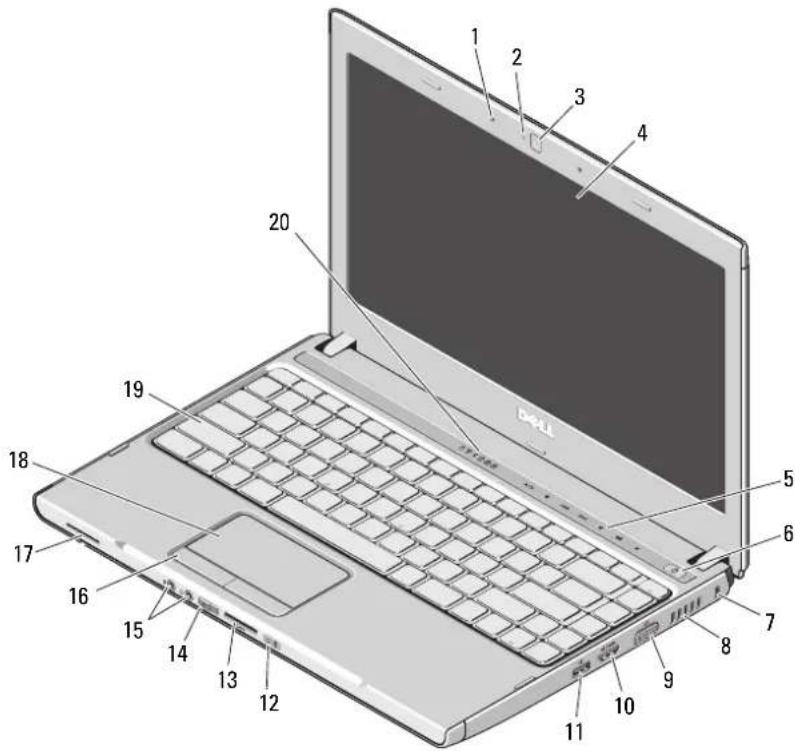

Vostro 3300 — Frontansicht

Betriebsbestimmungen für folgende Modelle: P09S, P10G, P09F, P06E Betriebsbestimmungen für die Typen: P09S001, P10G001, P09F001, P06E001

Informationen zu Warnhinweisen

WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können.

1 Mikrofone (2)
2 Kameralicht
3 Kamera
4 Anzeige
5 Tasten zur Lautstärkeregelung
6 Betriebsschalter
7 Sicherheitskabeleinschub
8 Lüftungsgitter zur Kühlung
9 Videoanschluss (VGA)
10 e-SATA-Anschluss (gemeinsam verwendet)
11 USB 2.0-Anschluss
12 Statusanzeigen für Betriebs- und Akkustatus
13 5-in-1-SD-Speicherkartenleser
14 Wireless-Schalter
15 Audioanschlüsse
16 Touchpad-Tasten (2)
17 Lautsprecher
18 Touchpad
19 Tastatur
20 Statusanzeigen für Tastatur und Gerät

Januar 2010

09DCXCA01

Vostro 3300 — Rückansicht

1 2 3 4 5 6 Dell

1 Lüftungsgitter zur Kühlung
2 Netzteilanschluss
3 USB 2.0-Anschluss
4 Netzwerkanschluss
5 Optisches Gerät/Schacht
6 ExpressCard-Anschluss

WARNUNG: Stecken Sie keine Gegenstände in die Lüftungsschlitze, blockieren Sie sie nicht und halten Sie sie frei von Staub. Bewahren Sie Ihren Dell-Computer im eingeschalteten Zustand nicht in Bereichen mit mangelnder Luftzirkulation auf, etwa in einem Aktenkoffer. Bei mangelnder Luftzirkulation kann der Computer Schaden nehmen oder sogar einen Brand verursachen. Der Lüfter wird eingeschaltet, wenn sich der Computer erhitzt. Das ist normal und weist nicht auf ein Problem mit dem Lüfter oder dem Computer hin.

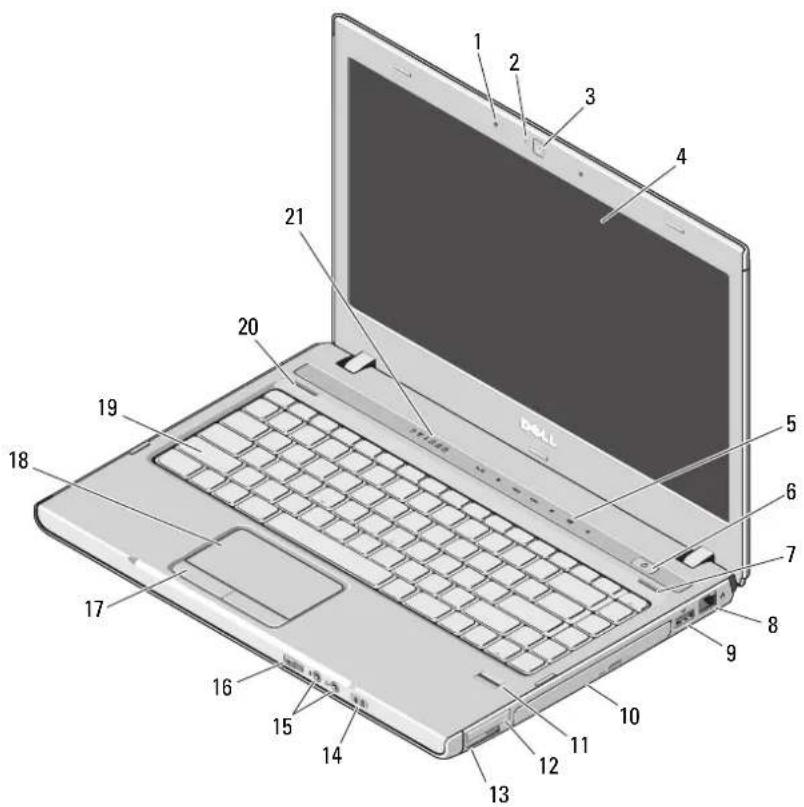

Vostro 3400/3500 — Frontansicht

5 Tasten zur Lautstärkeregelung

6 Betriebsschalter

7 Rechter Lautsprecher

8 Netzwerkanschluss

9 USB 2.0-Anschluss

10 Optisches Gerät/Schacht

11 Fingerabdruck-Lesegerät

12 ExpressCard-Anschluss

13 8-in-1-SD-Speicherkartenleser

14 Statusanzeigen für Betriebs- und Akkustatus

15 Audioanschlüsse

16 Wireless-Schalter

17 Touchpad-Tasten (2)

18 Touchpad

19 Tastatur

20 Linker Lautsprecher

21 Statusanzeigen für Tastatur und Gerät

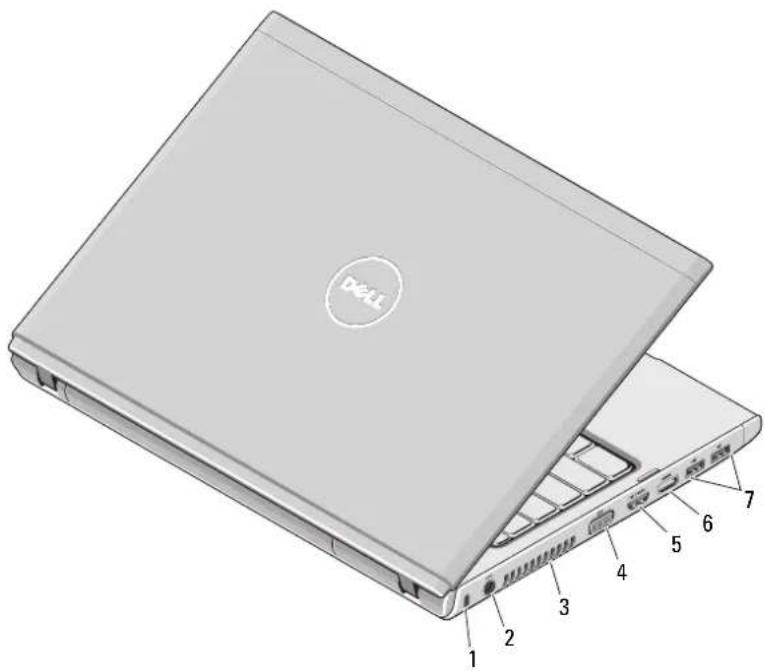

Vostro 3400/3500 — Rückansicht

DELL 1 2 3 4 5 6 7

1 Sicherheitskabeleinschub
2 Netzteilanschluss
3 Lüftungsgitter zur Kühlung
4 Videoanschluss (VGA)
5 e-SATA-Anschluss (gemeinsam verwendet)
6 HDMI-Anschluss
7 USB 2.0-Anschlüsse (2)

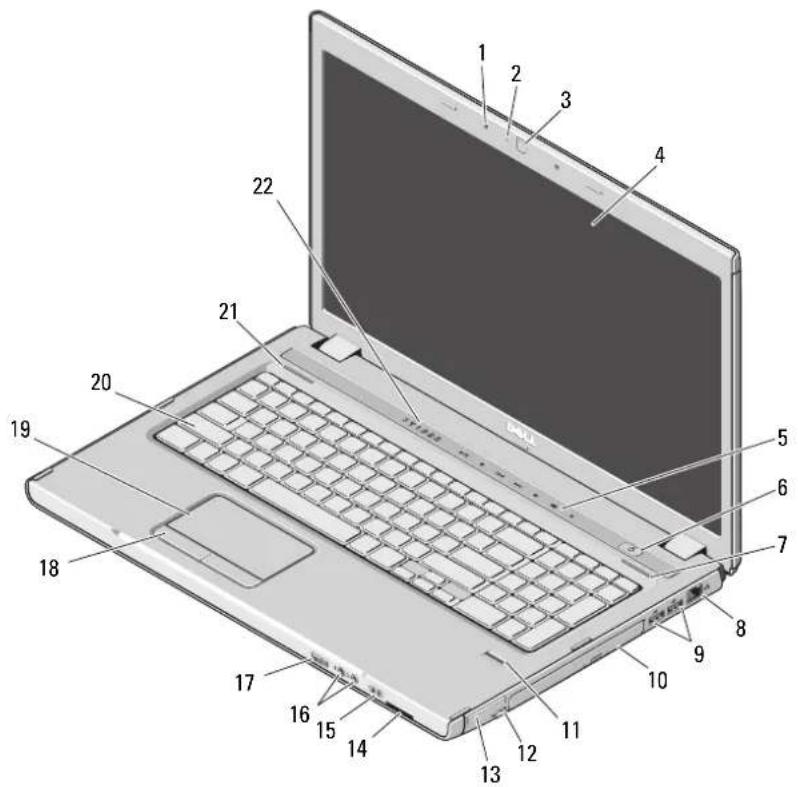

Vostro 3700 — Frontansicht

1 Mikrofone (2)
2 Kameralicht
3 Kamera
4 Anzeige
5 Leuchtanzeigen für Lautstärkeregelung
6 Betriebsschalter
7 Rechter Lautsprecher
8 Netzwerkanschluss
9 USB 2.0-Anschlüsse (2)
10 Optisches Gerät/Schacht
11 Fingerabdruck-Lesegerät
12 IEEE-1394-Anschluss
13 ExpressCard-Steckplatz
14 8-in-1-SD-Speicherkartenleser
15 Statusanzeigen für Betriebs- und Akkustatus
16 Audioanschlüsse
17 Wireless-Schalter
18 Touchpad-Tasten (2)
19 Touchpad
20 Tastatur
21 Linker Lautsprecher
22 Statusanzeigen für Tastatur und Gerät

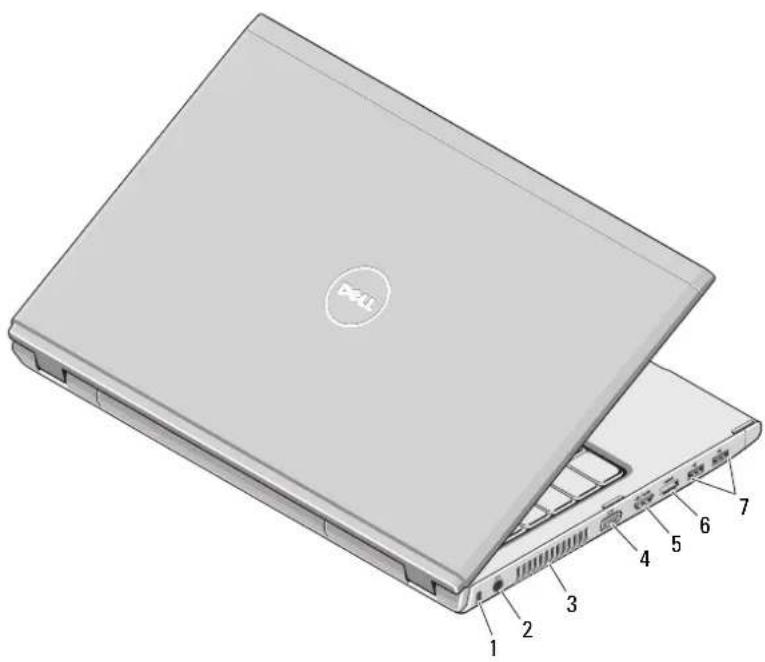

Vostro 3700 — Rückansicht

P-CL 1 2 3 4 5 6 7

1 Sicherheitskabeleinschub
2 Netzteilanschluss
3 Lüftungsgitter zur Kühlung
4 Videoanschluss (VGA)
5 e-SATA-Anschluss (gemeinsam verwendet)
6 HDMI-Anschluss
7 USB 2.0-Anschlüsse (2)

Setup-Kurzanleitung

WARNUNG: Bevor Sie gemäß den in diesem Abschnitt beschriebenen Anleitungen verfahren, lesen Sie zunächst die Sicherheitshinweise in der entsprechenden Dokumentation im Lieferumfang Ihres Computers. Weitere Informationen zu empfohlenen Vorgehensweisen finden Sie unter www.dell.com/regulatory_compliance.

WARNUNG: Das Netzteil eignet sich für alle Steckdosen weltweit. Die Stecker oder Steckdosenleisten können jedoch unterschiedlich sein. Wird ein falsches Kabel verwendet oder dieses nicht ordnungsgemäß an die Steckerleiste oder die Steckdose angeschlossen, können ein Brand oder Schäden im System verursacht werden.

VORSICHTSHINWEIS: Ziehen Sie beim Trennen des Netzteilkabels vom Computer am Kabelstecker, und nicht am Kabel selbst, und ziehen Sie diesen fest, aber nicht ruckartig ab, damit das Kabel nicht beschädigt wird. Wenn Sie das Netzteilkabel aufwickeln, stellen Sie sicher, dass Sie dem Knickwinkel des Anschlusses auf dem Netzteil folgen, um Beschädigungen am Kabel zu vermeiden.

ANMERKUNG: Einige Komponenten sind möglicherweise nicht im Lieferumfang enthalten, wenn Sie diese nicht bestellt haben.

chließen Sie das Netzteil an den Netzteilanschluss des tragbaren Computers und an die Steckdose an.

Schließen Sie die USB-Geräte an, zum Beispiel eine Maus oder Tastatur (optional).

ffnen Sie den integrierten Bildschirm und drücken Sie den Betriebsschalter, um den Computer einzuschalten.

chließen Sie das Netzwerkkabel an (optional).

Schließen Sie IEEE 1394-Geräte an, zum Beispiel einen DVD-Player (optional).

ANMERKUNG: Es wird empfohlen, dass Sie Ihren Computer mindestens einmal einschalten und herunterfahren, bevor Sie Karten installieren oder den Computer mit einem Docking- oder anderen externen Gerät wie z. B. einem Drucker verbinden.

Technische Daten

ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Weitere Informationen zur Konfiguration Ihres Computers erhalten Sie durch klicken auf Start→Hilfe und Support und Auswahl der Option zum Anzeigen der Informationen über Ihren Computer.

Systemdaten

Prozessortyp Intel

® CoreTM i3Intel Core i5Intel Core i7(Quad-Core nur für Vostro 3700)

Chipsatz Intel IIM57

Video

Typ integriert auf der Systemplatine und der diskreten Vidcokarte
Controller
UMA	Intel GMA HD (Grafikbeschleuniger)
Diskret	NVIDIATM GelForceTM 310MNVIDIA GeForce GT 330M (nur Vostro 3700)

Arbeitsspeicher

Typ DDR3 SDRAM mit 1066 MHz

Modulanschlüsse zwei SODIMM-Steckplätze

Modulkapazität 1 GB, 2 GB oder 4 GB

Minimalkonfiguration 1 GB

Maximalkonfiguration 8 GB

ANMERKUNG: Nur 64-Bit-Betriebssysteme können Speicherkapazitäten über 4 GB erkennen.

Akku

Vostro 3300
Typ	„Intelligenter“ Lithium-Ionen-Akku mit 4 Zellen (2,8 Ah)„Intelligenter“ Lithium-Ionen-Akku mit 8 Zellen (2,8 Ah)
Tiefc
4 Zellen	43,00 mm
8 Zellen	42,63 mm
Höhe
4 Zellen	19,60 mm
8 Zellen	42,10 mm
Breite
4 Zellen	205,00 mm
8 Zellen	276,00 mm
Gewicht
4 Zellen	231,00 g
8 Zellen	446,00 g
Spannung
mit 4 und 8 Zellen	14,8 V
Vostro 3400/3500
Typ	„Intelligenter“ Lithium-Ionen-Akku mit 4 Zellen (2,6 Ah)„Intelligenter“ Lithium-Ionen-Akku mit 6 Zellen (2,6 Ah)„Intelligenter“ Lithium-Ionen-Akku mit 9 Zellen (2,8 Ah)

Akku (fortgesetzt)

Tiefe
mit 4/6/9 Zellen	57,80 mm
Höhe
mit 4/6 Zellen	20,80 mm
9 Zellen	40,15 mm
Breite
mit 4/6/9 Zellen	255,60 mm
Gewicht
4 Zellen	250,00 g
6 Zellen	340,00 g
9 Zellen	504,50 g
Spannung
4 Zellen	14,8 V
mit 6 Zellen oder 9 Zellen	11,1 V

Vostro 3700

Typ	„Intelligenter“ Lithium-Ionen-Akku mit 6 Zellen (2,6 Ah)
	„Intelligenter“ Lithium-Ionen-Akku mit 9 Zellen (2,8 Ah)
Tiefe
6 Zellen	57,80 mm
9 Zellen	57,80 mm
Höhe
6 Zellen	20,80 mm
9 Zellen	40,15 mm

Akku (fortgesetzt)

Breite
mit 6 Zellen oder 9 Zellen	255,60 mm
Gewicht
6 Zellen	340,00 g
9 Zellen	504,50 g
Spannung
mit 6 Zellen oder 9 Zellen	11,1 V
Temperaturbereich:
Während des Betriebs	0 °C bis 35 °C
Bei Lagerung	-40 °C bis 65 °C
Knopfzellenbatterie 3 V-Lithium-Knopfzellenbatterie (CR2032)

Netzteil

Fingangsspannung 100–240 VAC

Eingangsstrom (maximal) 2,5 A

Eingangsfrequenz 50–60 Hz

Ausgangsleistung 65 W, 90 W oder 130 W

ANMERKUNG: 130 W-Netzteil ist nur für Vostro 3700 verfügbar.

Ausgangsstrom

65 W 4,34 A (max. bei 4-Sekunden-Impulsen)

3,34 A (Dauerstrom)

90 W 5,62 A (max. bei 4-Sekunden-Impulsen)

4,62 A (Daucrstrom)

130 W 6,70 A (Dauerstrom)

Umgebungsbedingungen

Temperaturbereich
Während des Betriebs	0 °C bis 35 °C
Bei Lagerung	-40 °C bis 65 °C
Relative Luftfeuchtigkeit
Während des Betriebs	10 % bis 90 % (nicht kondensierend)
Bei Lagerung	5 % bis 95 % (nicht kondensierend)

Weitere Informationen und Ressourcen suchen

Weitere Informationen zu folgenden Themen finden Sie in den Dokumenten mit Sicherheitshinweisen und Betriebsbestimmungen im Lieferumfang Ihres Computers sowie auf der Homepage zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/regulatory_compliance:

• Bestmögliche Einhaltung der Sicherheitsbestimmungen
• Garantie
• Bedingungen und Bestimmungen
• Kontrollzertifikat
• Ergonomie
  • Endbenutzer-Lizenzvertrag
