BEDIENUNGSANLEITUNG CN-900R Camos

SICHERHEITSHINWEISE 3

EIGENSCHAFTEN 4

LIEFERUMFANG 5

GRUNDFUNKTIONEN 6

VORBEREITUNG 7

BETRIEB 8

EINSTELLUNGEN 10

FIRMWARE UPDATE.... 15

INSTALLATION.... 16

ANSCHLÜSSE 17

FEHLERSUCHE 18

TECHNISCHE DATEN 20

Sicherheitshinweise

Bitte lesen Sie vor Inbetriebnahme des Produktes die Bedienungsanleitung sorgfältig durch und befolgen Sie exakt die Anweisungen um eventuelle Beschädigungen des Gerätes zu vermeiden.

ACHTUNG

• Versuchen Sie niemals das Gerät zu önen. Schockgefahr!
• Führen Sie niemals Fremdkörper in die Ö nungen des Gerätes ein
• Im Falle eines Defektes, schalten Sie das System ab und kontaktieren Sie Ihren Fachhändler oder den CAMOS Kundenservice
• Dieses Gerät ist ausschließlich für den Betrieb an 12-24V Gleichstrom vorgesehen
• Achten Sie beim Anschluss auf die richtige Polung
• Installieren Sie das Gerät nur im ausgeschalteten Zustand
• Achten Sie stets darauf, dass keine Flüssigkeiten oder übermäßige Feuchtigkeit in das innere des Gehäuses eindringen
• Benutzen Sie zum Reinigen nur ein trockenes Tuch
• Reinigen Sie das Gerät niemals mit alkohol- oder ölhaltigen Flüssigkeiten
• Bedienen Sie das Gerät nicht während der Fahrt.

©

3 GRUNDFUNKTIONEN

1. 7" Touchscreen
2. SD-Kartenleser

3. DC 12\~24V

4. Funktionstasten

5. TMC port (mini USB)

6. POWER

7. Externer GPS Antennenanschluss

8. Lautsprecher (Mono)
9. Anschluss Multikabel

Wird das Gerät bei niedrigen Temperaturen eingeschaltet, kann es sein, dass der Bilschirm für 2-5 Minuten flackert. Legt sich das Flackern nicht, schalten Sie bitte das Gerät ab und versuchen es nach 10 Minuten noch einmal.

4

1. SD KARTE

Auf der im Lieferumfang mitgelieferten SD-Karte befindet sich die Navigationssoftware.

Stecken Sie diese ins Gerät bevor Sie es einschalten.

2. AKKU

Das Gerät greift auf den integrierten Akku zu, wenn keine externe Stromversorgung vorhanden ist.

1. AKKU LADEN

Ist eine externe Stromversorgung angeschlossen wird das Gerät automatisch geladen. Der Akku ist vollständig geladen, wenn die LED am Gerät grün leuchtet.

Ist der Akku des Gerätes schwach, erscheint die Aufforderung die externe Stromversorgung anzuschließen.

2. AKKU LADEZEIT & AKKU NUTZUNGSDAUER

Akkuladezeit Akkulaufzeit

6 Stunden 2\~3 Stunden

* Die angegebene Akkulaufzeit ist abhängig von den Benutzereinstellungen und deren Gebrauch.

3. EXTERNE GPS ANTENNE (optional)

Externe GPS Antenne (optional)

Dieses Gerät hat einen integrierten Akku, jedoch kann es zu Empfangsproblemen z.B. durch einen Vorbau kommen. Eine externe Antenne kann an der Rückseite des Gerätes befestigt werden.

©

©

6 EINSTELLUNGEN

Drücken Sie die [M] Taste länger als 3 Sekunden um in die Einstellungen zu kommen.

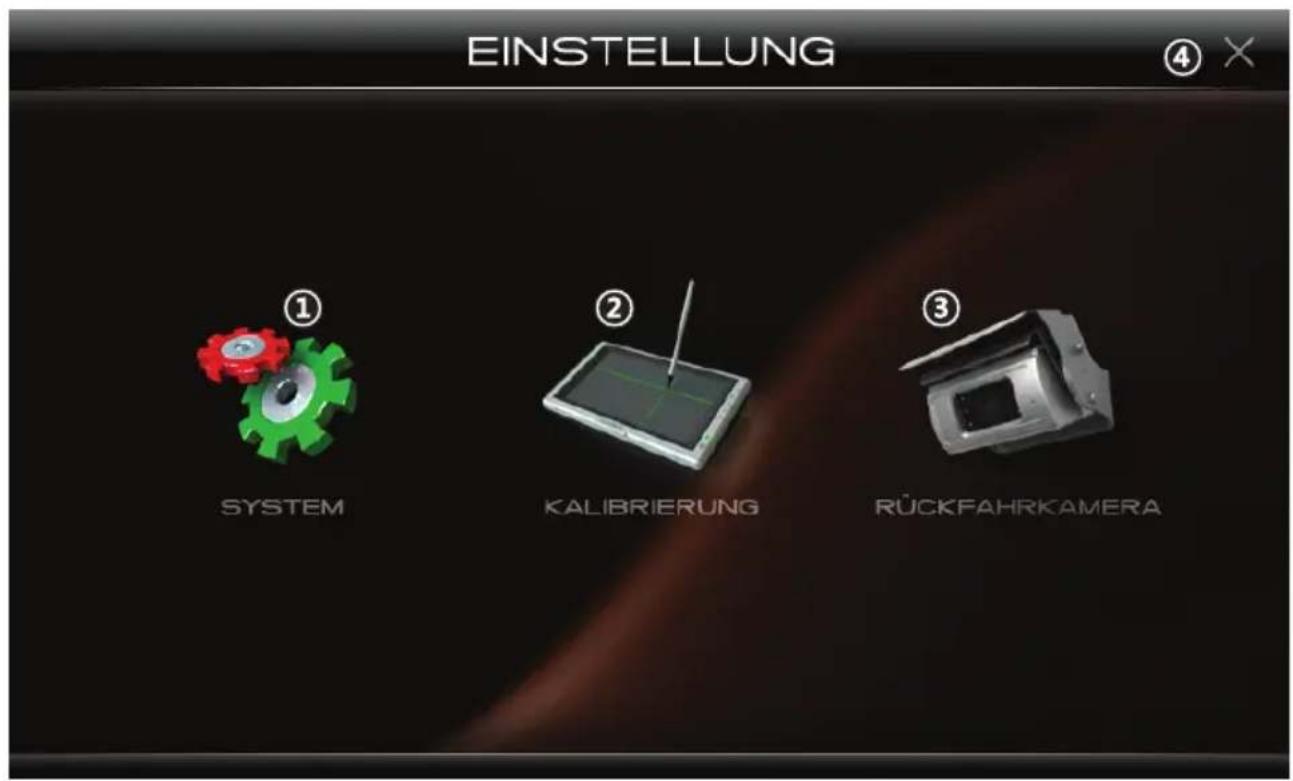

EINSTELLUNG ① SYSTEM ② KALIBRIERUNG ③ RÜCKFAHRKAMERA

SYSTEM EINSTELLUNG RICHEN ZARANTEN GMT 41 SPEKTIEN 50%

1. SYSTEM : General setting

• STANDARD ZEIT - STROMSPARMODUS
• SOMMERZEIT - SYSTEM INFORMATION
• SPRACHE - WERKSEINSTELLUNGEN
• AUTO DIMMER

1. KALIBRIERUNG : Berühren Sie den Bildschirm, um ihn zu kalibrieren.

• HELLIGKEIT - SPIEGELANSICHT
• KONTRAST - KAMERA MIKROFON
• FARBE /SÄTTIGUNG - BILDSCHIRM RÜCKFAHRKAMERA

• FARBTON - PARKRICHTLINIEN

• SCHLIEßEN

©

2. KALIBRIERUNG

Reagiert der Touchscreen nicht genau auf Ihre Berührungen, kaliberieren Sie ihn bitte erneut.

Drücken Sie auf [Kalibrierung] um Ihren Bildschirm neu zu kalibrieren. Folgen Sie dem Kreuz und berühren es in der Mitte. Nachdem Sie alle Punkte berührt haben, wird die Kalibrierung automatisch gespeichert.

3. EINSTELLUNGEN DER RÜCKFAHRKAMERA

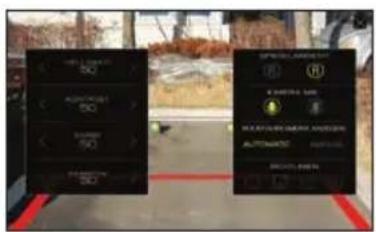

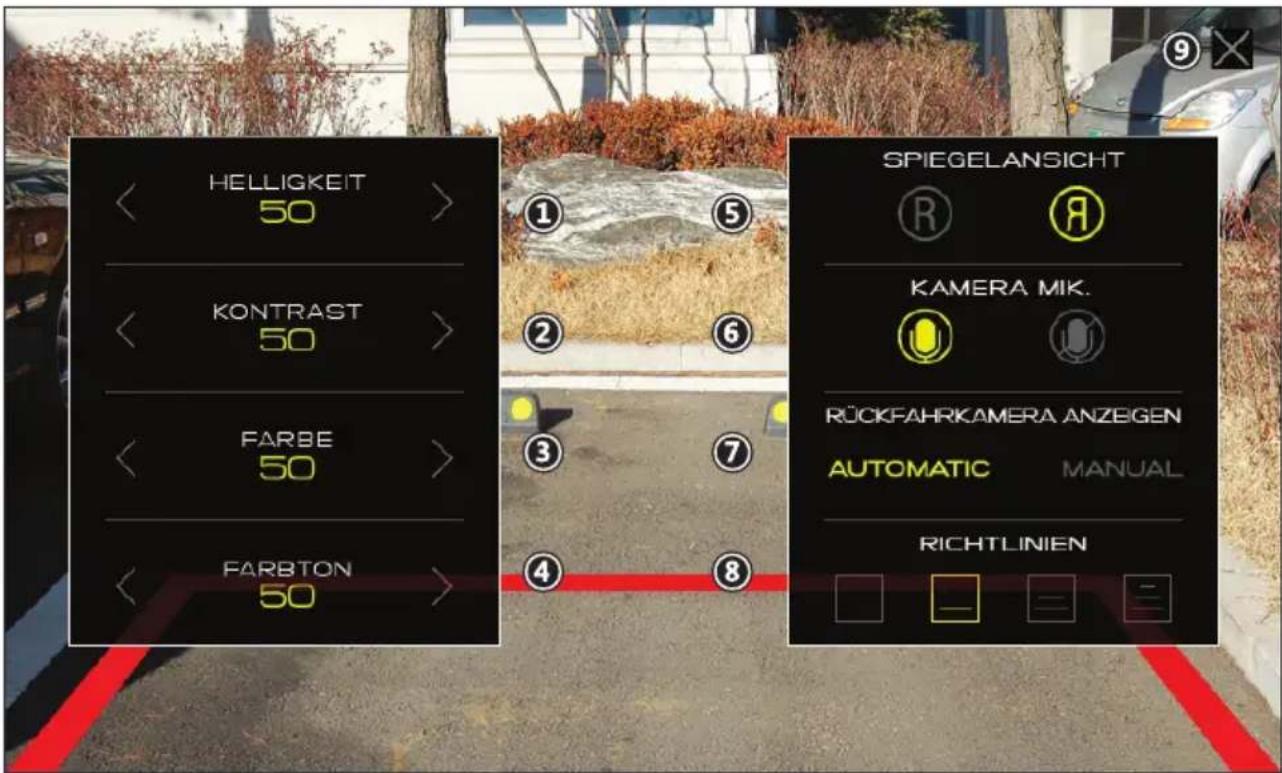

HELLIGKEIT 50 KONTRAST 50 FARBE 50 FARBTON 50 SPIEGELANSICHT R KAMERA MIK. RÜCKFAHRKAMERA ANZEIGEN AUTOMATIC MANUAL RICHTLINIEN

1. HELLIGKEIT

- Drücken Sie [<], [>], um die Helligkeit einzustellen.

2. KONTRAST

- Drücken Sie [<], [>], um den Kontrast einzustellen.

3. FARBE

- Drücken Sie [<], [>], um die Farbtiefe einzustellen.

4. FARBTON

- Drücken Sie [<], [>], um den Farbton einzustellen.

5. KAMERA BILD SPIEGELN

- Hier können Sie das Kamerabild spiegeln, falls Sie die Kamera z.B. vorne am Fahrzeug installiert haben.

6. KAMERA MIKROFON

- Sie können das Mikrofon der Kamera ein- bzw. ausschalten.

7. AUTOMATISCHE KAMERAERKENNUNG

- AUTOMATISCH : Ist die Steuerleitung mit dem Rückwärtsgang verbunden, schaltet die Kamera sich automatisch ab, sobald der Rückwärtsgang eingelegt wird.

- MANUELL: Unabhängig von der Steuerleitung kann die Kamera manuell ein- bzw. ausgeschaltet werden.

8. PARK RICHTLINIEN

- Zeigt Parkrichtlinien als Einparkhilfe, Sie können wählen zwischen "keine, 1, 2 oder 3 Linien

9. SPEICHERN UND SCHLIEßen

Der Sound der Kamera wird in dieser Einstellung übertragen, sobald die Kamera im Vollbild gezeigt wird. Die Lautstärke kann über die Lautstäekeregelung an der Seite des Gerätes gesteuert werden.

Der Sound der Kamera wird in dieser Einstellung nicht übertragen, auch nicht bei Vollbild. Die

Lautstärke kann auch nicht über die Tasten an der Seite des Gerätes geregelt werden.

©

8 INSTALLATION

1. STANDARD HALTER

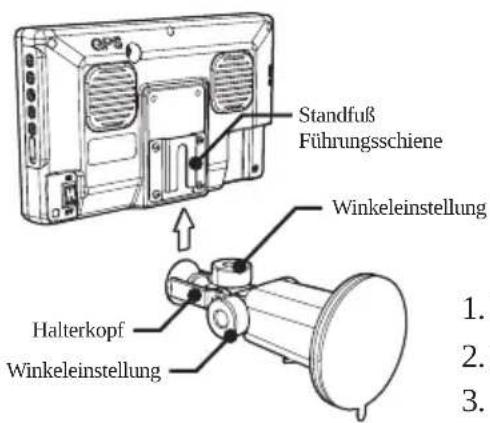

Standfuß Führungsschiene Winkeleinstellung Halterkopf Winkeleinstellung 1. 2. 3.

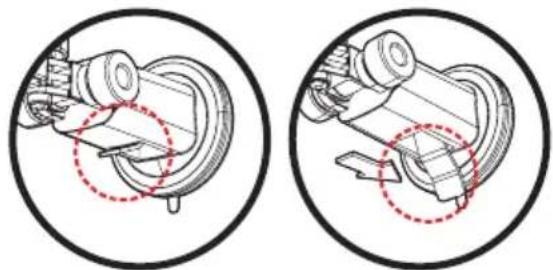

1. Bauen Sie den Halter an den Monitor, wie abgebildet.
2. Stellen Sie die Winkel für sich richtig ein
3. Reinigen Sie die Fensterscheibe gründlich und drücken Sie die Halterung fest an.

2. STAND (CL-5)

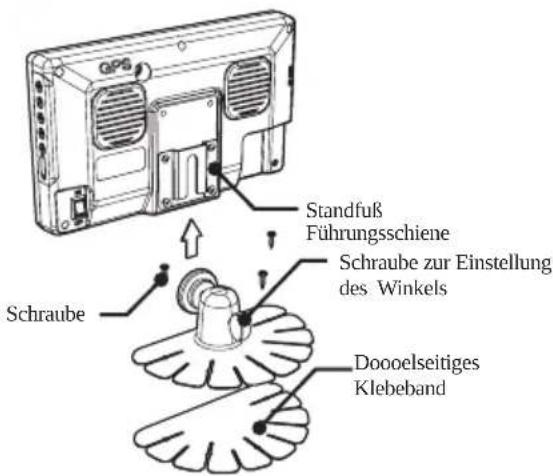

GPS Standfuß Führungsschiene Schraube zur Einstellung des Winkels Schraube Dooelseitiges Klebeband

1. Kleben Sie den Standfuß auf eine saubere Fläche, so dass Ihr Sichtfeld nicht behindert ist.
2. Nachdem Sie den Standfuß auf die Oberfläsche geklebt haben, befestigen Sie den Monitor an der Halterung.

3. STAND (CL-9)

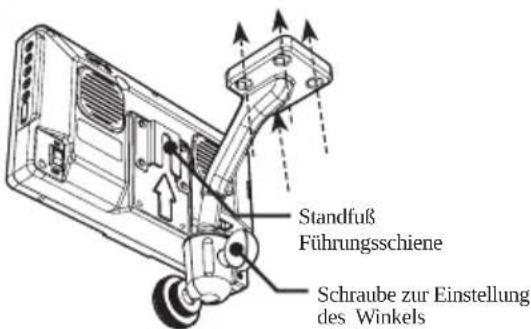

Standfuß Führungsschiene Schraube zur Einstellung des Winkels

1. Befestigen Sie den Monitor an der Halterung
2. Befestigen Sie die Halterung mit den Schrauben an der Decke
3. Stellen Sie nun den Monitor in einen für Sie angenehmnen Winkel fest..

©

©

- Prüfen Sie, ob Sie die richtige Datei auf die SD-Karte kopiert haben (_update)

- Bitte starten Sie das Gerät neu und führen gegebenenfalls ein Reset durch.

- Prüfen Sie ob die SD-Karte gesperrt ist

- Prüfen Sie, ob die SD-Karte richtig eingelegt ist

- Prüfen Sie, ob die SD-Karte defekt ist

- Das Gerät reagiert nur im eingeschaltenem Zustand. Ist ein Fehler beim Update aufgetreten wenden Sie sich an den CAMOS Kundenservice.

©

©
