Produkttyp	GPS-Navigationsgerät
Modell	CN-900T
Marke	Camos
Bildschirm	7 Zoll Touchscreen
Stromversorgung	DC 12-24V
Akku	Integriert, Ladezeit 6 Stunden, Nutzungsdauer 2-3 Stunden
SD-Kartenleser	Ja
TMC-Anschluss	Mini USB
Externer GPS-Antennenanschluss	Ja
Lautsprecher	Mono
Anschluss	Multikabel
Rückfahrkamera-Unterstützung	Ja
Funktionstasten	Ja (M-Taste, etc.)
Sprachen	8 Sprachen wählbar
Automatische Helligkeit	Ja (Auto Dimmer)
Stromsparmodus	Ja
Werkseinstellungen	Zurücksetzbar
Touchscreen-Kalibrierung	Möglich
Halterung	Standardhalter, Stand CL-5, Stand CL-9
Betriebsspannung	DC 12-24V

Häufig gestellte Fragen - CN-900T Camos

Wie lade ich den Akku des Camos CN-900T?

Schließen Sie die externe Stromversorgung an. Das Gerät lädt automatisch. Die LED leuchtet grün, wenn der Akku voll ist. Die Ladezeit beträgt ca. 6 Stunden.

Wie lange hält der Akku des CN-900T?

Die Akkulaufzeit beträgt 2-3 Stunden, abhängig von den Benutzereinstellungen und der Nutzung.

Was tun, wenn der Touchscreen nicht genau reagiert?

Kalibrieren Sie den Bildschirm: Drücken Sie die M-Taste länger als 3 Sekunden, wählen Sie 'Kalibrierung' und folgen Sie dem Kreuz auf dem Bildschirm.

Wie schließe ich eine Rückfahrkamera an?

Schließen Sie die Kamera an den Multikabelanschluss an. Gehen Sie zu den Einstellungen (M-Taste) und wählen Sie 'Rückfahrkamera'. Stellen Sie Helligkeit, Kontrast, Farbe, Farbton und Parklinien ein.

Warum startet das Update nicht?

Prüfen Sie, ob die richtige Datei (z.B. _update) auf die SD-Karte kopiert wurde. Stellen Sie sicher, dass die SD-Karte nicht gesperrt und richtig eingelegt ist.

Die Tasten funktionieren nicht. Was kann ich tun?

Starten Sie das Gerät neu. Führen Sie ggf. einen Reset durch, indem Sie das Gerät ausschalten und wieder einschalten.

Die SD-Karte wird nicht gelesen. Was tun?

Prüfen Sie, ob die SD-Karte gesperrt ist (Schiebeschalter). Stellen Sie sicher, dass sie richtig eingelegt ist. Testen Sie eine andere SD-Karte, falls möglich.

Kann ich eine externe GPS-Antenne anschließen?

Ja, an der Rückseite des Geräts befindet sich ein Anschluss für eine optionale externe GPS-Antenne. Dies kann bei Empfangsproblemen helfen.

Wie stelle ich die Zeitzone und Sommerzeit ein?

Drücken Sie die M-Taste länger als 3 Sekunden, gehen Sie zu 'System' und dann 'Standard Zeitzone'. Nutzen Sie die [+]/[-] Tasten zur Einstellung. Sommerzeit kann ein- oder ausgeschaltet werden.

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Drücken Sie die M-Taste länger als 3 Sekunden, wählen Sie 'System' und dann 'Werkseinstellungen'. Bestätigen Sie den Vorgang.

BEDIENUNGSANLEITUNG CN-900T Camos

1. 7" Touchscreen

2. SD-Kartenleser

3. DC 12\~24V

4. Funktionstasten

5. TMC port (mini USB)

6. POWER

7. Externer GPS Antennenanschluss

8. Lautsprecher (Mono)

9. Anschluss Multikabel

4

1. SD KARTE

Auf der im Lieferumfang mitgelieferten SD-Karte befindet sich die Navigationssoftware.

Stecken Sie diese ins Gerät bevor Sie es einschalten.

2. AKKU

Das Gerät greift auf den integrierten Akku zu, wenn keine externe Stromversorgung vorhanden ist.

1. AKKU LADEN

Ist eine externe Stromversorgung angeschlossen wird das Gerät automatisch geladen. Der Akku ist vollständig geladen, wenn die LED am Gerät grün leuchtet.

Ist der Akku des Gerätes schwach, erscheint die Aufforderung die externe Stromversorgung anzuschließen.

2. AKKU LADEZEIT & AKKU NUTZUNGSDAUER

Akkuladezeit Akkulaufzeit

6 Stunden 2\~3 Stunden

* Die angegebene Akkulaufzeit ist abhängig von den Benutzereinstellungen und deren Gebrauch.

3. EXTERNE GPS ANTENNE (optional)

Externe GPS Antenne (optional)

Dieses Gerät hat einen integrierten Akku, jedoch kann es zu Empfangsproblemen z.B. durch einen Vorbau kommen. Eine externe Antenne kann an der Rückseite des Gerätes befestigt werden.

©

©

6

Drücken Sie die [M] Taste länger als 3 Sekunden um in die Einstellungen zu kommen.

1. SYSTEM : General setting

• STANDARD ZEIT - STROMSPARMODUS
• SOMMERZEIT - SYSTEM INFORMATION
• SPRACHE - WERKSEINSTELLUNGEN
• AUTO DIMMER

2. KALIBRIERUNG : Berühren Sie den Bildschirm, um ihn zu kalibrieren.

3. RÜCKFAHRKAMERA :

• HELLIGKEIT - SPIEGELANSICHT
• KONTRAST - KAMERA MIKROFON
• FARBE /SÄTTIGUNG - BILDSCHIRM RÜCKFAHRKAMERA
• FARBTON - PARKRICHTLINIEN

4. SCHLIEßEN

1. SYSTEM SETUP

1. STANDARD ZEITZONE

- Zur Einstellung der Zeitzone drücken Sie die [+] , [-] Tasten.

2. SOMMERZEIT

- Stellen Sie die Sommerzeit ein und aus

3. MENÜSPRACHE AUSWÄHLEN

- Wählen Sie zwischen 8 verschiedenen Sprachen

4. AUTO DIMMER

- Die Helligkeit des Bildschirmes stellt sich automatsich ein

5. STROMSPARMODUS

- Das Gerät geht automatisch in den Stromsparmodus, wenn keine externe Stromversorgung angeschlossen ist.

6. SYSTEM INFORMATION

- Zeigt die aktuelle Systemsoftware an

7. WERKSEINSTELLUNGEN

- Das Gerät auf Werkseinstellungen zurück setzten

8. SPEICHERN & SCHLIEßen

2. KALIBRIERUNG

Reagiert der Touchscreen nicht genau auf Ihre Berührungen, kaliberieren Sie ihn bitte erneut.

Drücken Sie auf [Kalibrierung] um Ihren Bildschirm neu zu kalibrieren. Folgen Sie dem Kreuz und berühren es in der Mitte. Nachdem Sie alle Punkte berührt haben, wird die Kalibrierung automatisch gespeichert.

3. EINSTELLUNGEN DER RÜCKFAHRKAMERA

1. HELLIGKEIT

- Drücken Sie [<], [>], um die Helligkeit einzustellen.

2. KONTRAST

- Drücken Sie [<], [>], um den Kontrast einzustellen.

3. FARBE

- Drücken Sie [<], [>], um die Farbtiefe einzustellen.

4. FARBTON

- Drücken Sie [<], [>], um den Farbton einzustellen.

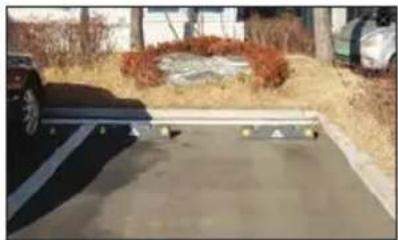

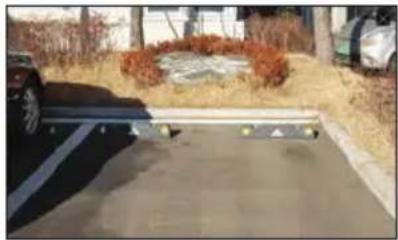

5. KAMERA BILD SPIEGELN

- Hier können Sie das Kamerabild spiegeln, falls Sie die Kamera z.B. vorne am Fahrzeug installiert haben.

6. KAMERA MIKROFON

- Sie können das Mikrofon der Kamera ein- bzw. ausschalten.

7. AUTOMATISCHE KAMERAERKENNUNG

- AUTOMATISCH : Ist die Steuerleitung mit dem Rückwärtsgang verbunden, schaltet die Kamera sich automatisch ab, sobald der Rückwärtsgang eingelegt wird.

- MANUELL: Unabhängig von der Steuerleitung kann die Kamera manuell ein- bzw. ausgeschaltet werden.

8. PARK RICHTLINIEN

- Zeigt Parkrichtlinien als Einparkhilfe, Sie können wählen zwischen "keine, 1, 2 oder 3 Linien

9. SPEICHERN UND SCHLIEßen

KAMERA MIK.

Der Sound der Kamera wird in dieser Einstellung übertragen, sobald die Kamera im Vollbild gezeigt wird. Die Lautstärke kann über die Lautstäekeregelung an der Seite des Gerätes gesteuert werden.

Ist keine Kamera angeschlossen oder hat die Kamera kein Mikrofon, ist diese Funktion nicht verfügbar.

KAMERA MIK.

Der Sound der Kamera wird in dieser Einstellung nicht übertragen, auch nicht bei Vollbild. Die

Lautstärke kann auch nicht über die Tasten an der Seite des Gerätes geregelt werden.

Unabhängig von der Toneinstellung der Kamera, wird der Ton der Navigation übertragen.

8

1. STANDARD HALTER

Standfuß

Führungsschiene

Winkeleinstellung

Halterkopf

Winkeleinstellung

1. Bauen Sie den Halter an den Monitor, wie abgebildet.
2. Stellen Sie die Winkel für sich richtig ein
3. Reinigen Sie die Fensterscheibe gründlich und drücken Sie die Halterung fest an.

2. STAND (CL-5)

Schraube

Standfuß

Führungsschiene

Schraube zur Einstellung des Winkels

Doooelseitiges

Klebeband

1. Kleben Sie den Standfuß auf eine saubere Fläche, so dass Ihr Sichtfeld nicht behindert ist.
2. Nachdem Sie den Standfuß auf die Oberfläsche geklebt haben, befestigen Sie den Monitor an der Halterung.

3. STAND (CL-9)

Standfuß

Führungsschiene

Schraube zur Einstellung des Winkels

1. Befestigen Sie den Monitor an der Halterung
2. Befestigen Sie die Halterung mit den Schrauben an der Decke
3. Stellen Sie nun den Monitor in einen für Sie angenehmnen Winkel fest..

©

©

Das Update startet nicht

- Prüfen Sie, ob Sie die richtige Datei auf die SD-Karte kopiert haben (_update)

Die Tasten funktionieren nicht

- Bitte starten Sie das Gerät neu und führen gegebenenfalls ein Reset durch.

Die SD-Karte wird nicht gelesen

• Prüfen Sie ob die SD-Karte gesperrt ist
• Prüfen Sie, ob die SD-Karte richtig eingelegt ist
• Prüfen Sie, ob die SD-Karte defekt ist
• Das Gerät reagiert nur im eingeschaltenem Zustand. Ist ein Fehler beim Update aufgetreten wenden Sie sich an den CAMOS Kundenservice.

©

©

©
