BEDIENUNGSANLEITUNG CN-800 Camos

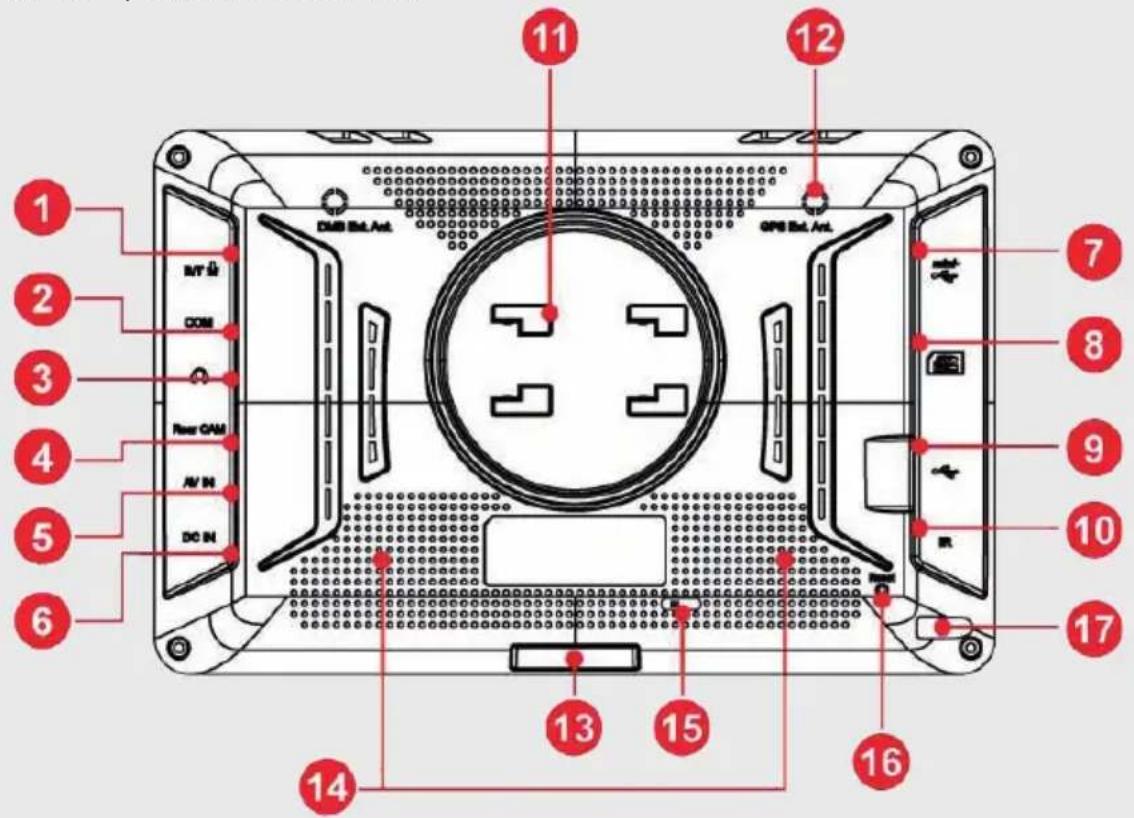

Anschlüsse und Bedienelemente

Hinten, rechts und links

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 USB Int. Ant. GPS Int. Ant.

1 M	C Eingang Anschluss externes Mikrofon
2 RS	-232 port Anschluss RS-232
3 Line-Out		Audio Ausgang
4 Rückfahrkamera Anschluss der Rückfahrkamera
5 AV	-In Anschluss externes Video Gerät
6 DC Input 12~24V DC Eingang
7 Mini USB		Anschluss USB Kabel zum Akkuladen oder der Nutzung von ActiveSync, Anschluss (optionales)TMC
8 SD-Slot		Slot für SD-Karte mit Navigationssoftware, Musik, Videos, etc.
9 USB-Host		Anschluss von USB-Host Geräten wie USB memory oder HDD etc.
10 IP-Ausgang		Zum Anschluss eines DVD-Player-Infrarot-eingangs

Anschlüsse und Bedienelemente

11 Befestigung Zur Befestigung		der Halterung
12	Externes GPS Antennen port	Dieser Anschluss unter einer Schutzkappe ist für eine optionale externe GPS Antenne
13	Ext. 24 pin Anschluss	Anschluss für externe Kontrollbox (optional)
14 Lautsprecher Stereo Lautsprecher
15 Batterie AN/AUS Interne Batterie an- bzw. ausschalten
16 Reset Neustart des Gerätes
17 Stylus pen		Stift zum Bedienen des Touchscreen

Stecker

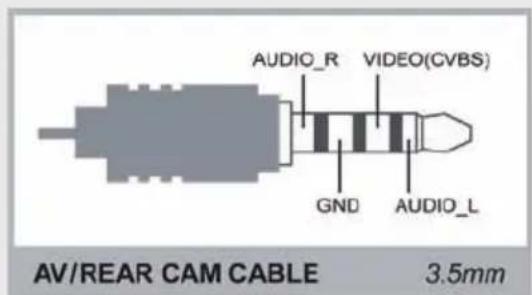

AUDIO_R VIDEO(CVBS) GND AUDIO_L AV/REAR CAM CABLE 3.5mm

GND MIC N.C MIC JACK 3.5mm

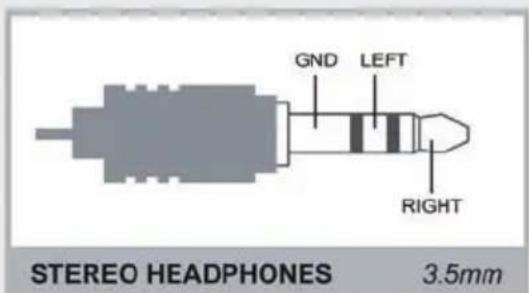

GND LEFT RIGHT STEREO HEADPHONES 3.5mm

GND IR DATA IR JACK 3.5mm

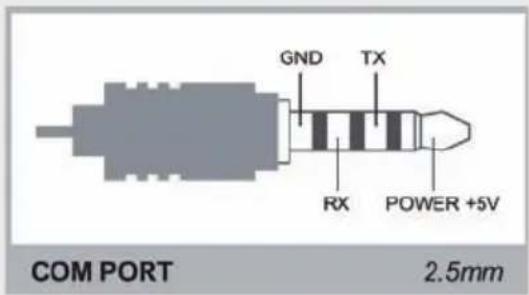

GND TX RX POWER +5V COM PORT 2.5mm

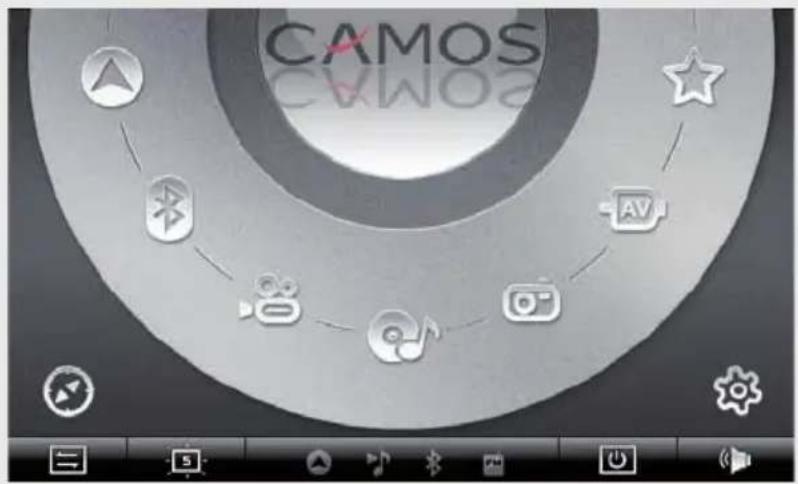

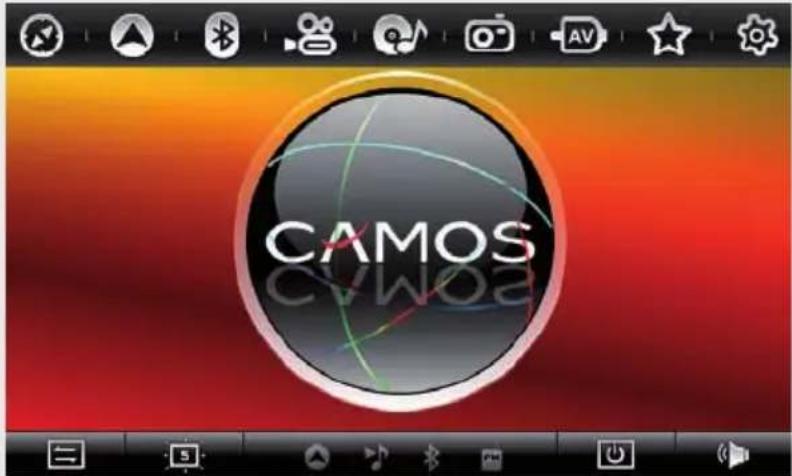

Das CN-800 hat zwei verschiedene Hauptbildschirme, wie hier unten gezeigt.

CAMOS CAMOS

Und einen zweiten den Sie auch durch ein persönliches Bild ersetzten können.

CAMOS

		Wechsel zwischen den Hauptbildschirmen
		Helligkeit einstellen(bis Level 5, bei Akkubetrieb bis Level 3)
		LCD an/aus
		Lautstärkeregelung
		Status Leiste

©

Splitscreen und das Quickmenü

Durch Drücken der “Mode” Taste während der Navigation, haben Sie die Option zwischen verschiedenen Extras zu wählen.

Es ist möglich während der Navigation Extras wie Bluetooth, AV-In, die Video- und Musikwiedergabe parallel zu nutzen.

Die Split screen Funktion im AV-In Modus macht es möglich Rückfahrkamera oder AV parallel zur Navigation zu nutzen.

©

©

©

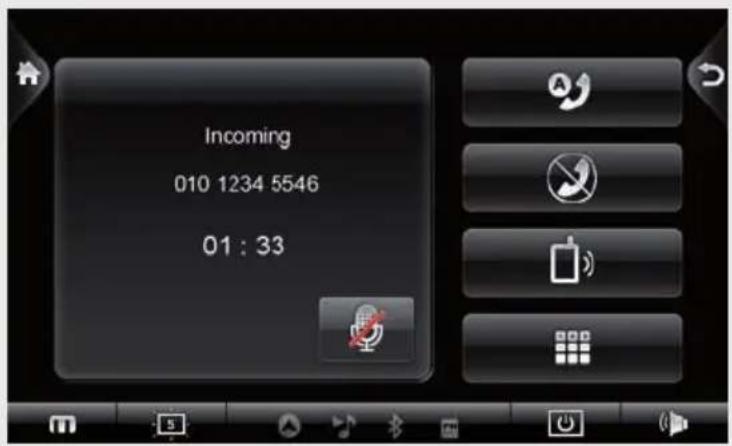

Einen Anruf bekommen

Das CN-800 zeigt den ankommenden Anruf auf dem Display und es klingelt.

Incoming 010 1234 5546 01 : 33

Anruf annehmen

Anruf ablehnen

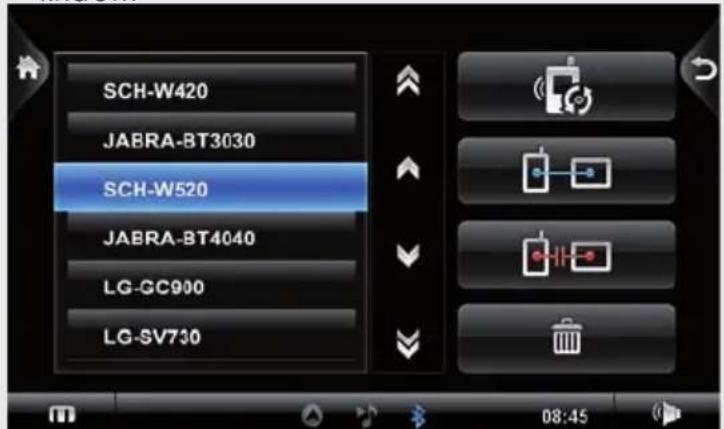

Geräte anschließen

1. Wählen Sie Verbinden auf dem Bildschirm, um Geräte in der Nähe zu finden.

SCH-W420 JABRA-BT3030 SCH-W520 JABRA-BT4040 LG-GC900 LG-SV730

1. Nun erhalten Sie eine Liste mit allen gefundenen Geräten, wählen Sie durch Berühren das gewünschte Gerät.
2. Wählen Sie Pairing, um es mit der Freisprechfunktion zu verbinden.
3. Geben Sie als Passwort, das gleiche wie beim CN-800 ein und drücken OK.

Aktive Verbindungen

Im Telefonmenü können Sie die aktiven Geräte sehen und Sie durch Berühren deaktivieren.

Bluetooth

Pair Modus

Wenn Sie die pair modus Taste berühren, können Sie Ihr Gerät manuell pairen. Innerhalb von 4 Minuten können Sie nun Ihr Mobiltelefon mit dem CN-800 pairen.

Einstellungen

Unterstützt Ihre Mobiltelefon Bluetooth kann die Freisprecheinrichtung über eine Entfernung von 10m genutzt werden.

• Automatisches Verbinden: Wählen Sie, ob sich Ihr Mobiltelefon automatisch verbinden soll.
• Klingelton: Sie können zwischen 3 Klingeltönen wählen.
• Automatische Anrufannahme: Anrufe werden automatsich nach der angegeben Zeit angenommen.
• Lautstärke: Stellen Sie die Lautstärke des Mikrofons und der Lautsprecher ein.

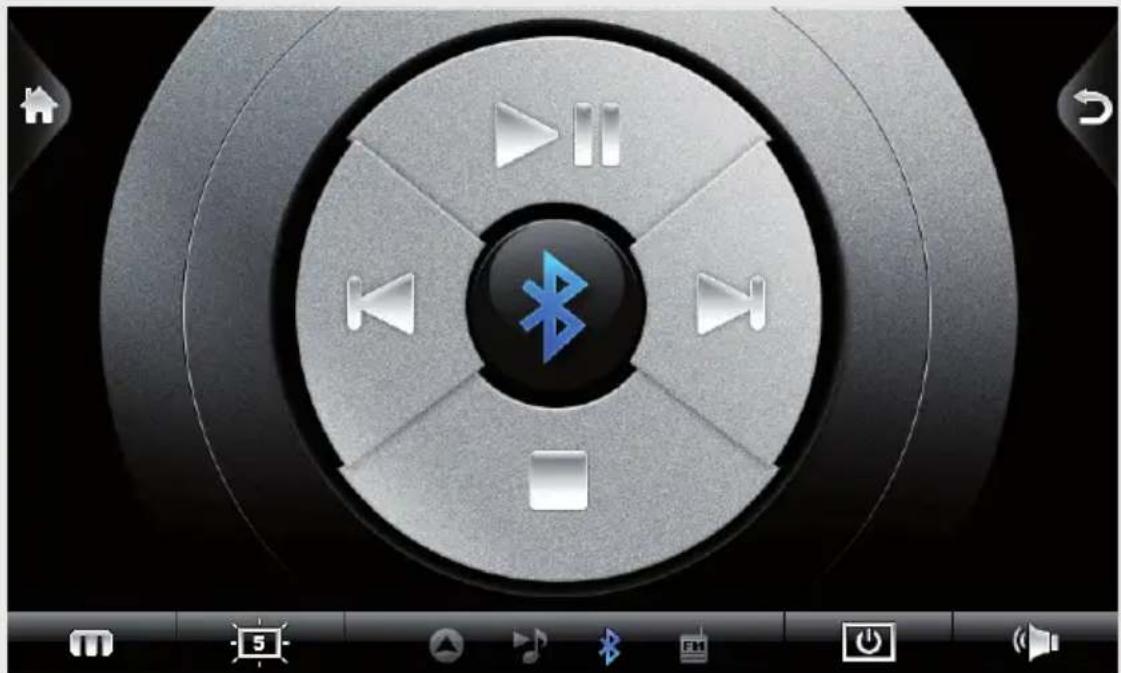

Musik vom Mobiltelefon mit dem CN-800 hören

CN-800 unterstützt advanced audio distribution mit Bluetooth, d.h. das Sie die Musik von Ihrem Mobiltelefon via Bluetooth mit dem CN-800 hören können. Folgende Funktionen stehen zur Verfügung:

Berühren Sie AV oder RV um den richtigen Eingang zu wählen. Das CN-800 bietet eine PIP (Picture in Picture) Funktion, in der Sie Navigation und den Vidoeeingang gleichzeitig darstellen können.

IR Eingang (Externer DVD Player - optional)

Sie können einen externen DVD Player mit dem IR Eingang des CN-800 benutzten, d.h. über den IR Einang des CN-800 wird das Signal an den DVD Player weitergegeben.

Musikwiedergabe

Den Musik Player öffnen und schließen

Musik Player Features:

• Abspielen von Musikdateien
- Basic Abspielfunktionen wie Play, Pause, Stop, Vor und Zurück
- Folgenden Möglichkeit haben Sie zum Abspielen der Titel abspielen, wiederholen, Titel komplett wiederholen, nach der Reihenfolge, zufällige Wiedergabe

Berühren Sie die Musik Taste auf dem Hauptbildschirm. Das folgende Display erscheint. Um das programm zu verlassen wählen Sie

Musikdaten für das CN-800 vorbereiten

Kopieren Sie die Musikdaten auf eine SD-Karte oder USB Stick.

Musikdateien abspielen

1. Verbinden Sie die SD-Karte oder den USB Stick mit Ihrem Gerät.
2. Wählen Sie die Musik Taste.
3. Das Programm sucht automatisch nach Musikdateien. Danach werden die Dateien in der Playlist angezeigt.
4. Berühren Sie den Titel, um die Datei abzuspielen

©

©

Bild auf Vollbild

Öffnen Sie das Bild durch berühren, wird es als Vollbild dargestellt

Um zur Liste zurück zu wechseln, wählen Sie

Slideshow

Wählen Sie um die Slideshow zu starten.

Bild drehen

Um das Bild zu drehen, wählen Sie

Hintergrundbild des Hauptbildschirms ändern

Um ein Bild als Hintergrund zu wählen, tippen Sie.

Filme abspielen

Features:

• Abspielen von Videodateien
- Basic Abspielfunktionen wie Play, Pause, Stop, Nächste und Zurück

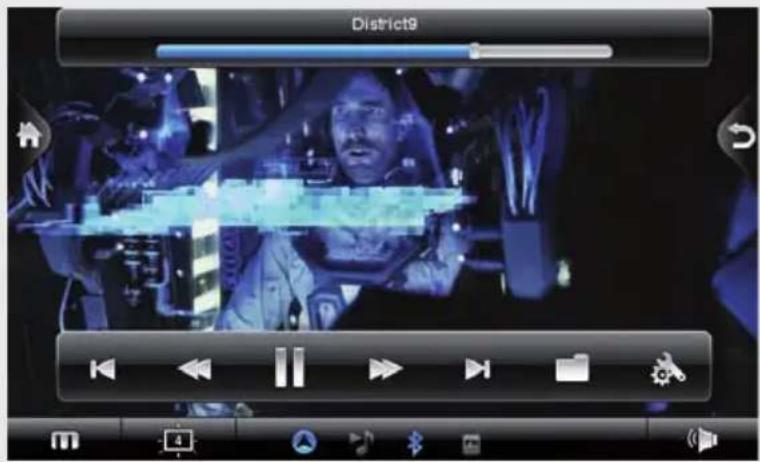

Berühren Sie Video auf dem Hauptbildschirm. Das folgende Display erscheint. Um das Programm zu verlassen wählen Sie

District9

Videodateien für das CN-800 vorbereiten

Kopieren Sie die Musikdaten auf eine SD-Karte oder USB Stick.

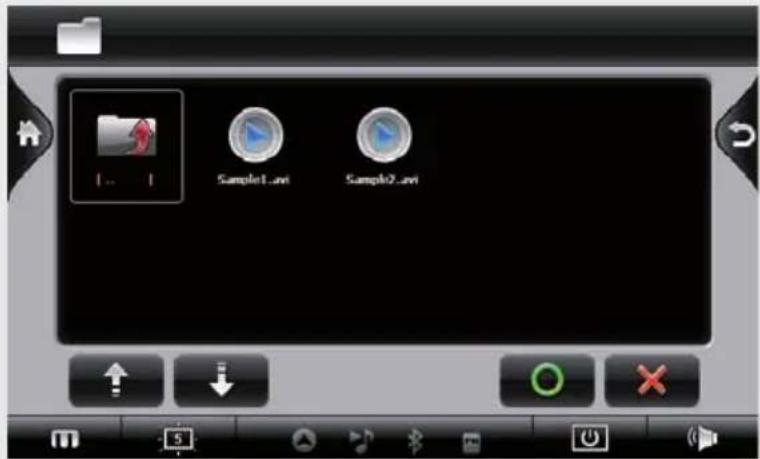

Videodateien abspielen

1. Verbinden Sie die SD-Karte oder den USB Stick mit Ihrem Gerät.
2. Wählen Sie die Video Taste.
3. Das Programm sucht automatisch nach Videodateien. Danach werden die Dateien in der Playlist angezeigt.
4. Berühren Sie den Titel, um die Datei abzuspielen

Sample1.avi Sample2.avi

Video auf Vollbild abspielen

Öffnen Sie das Video durch berühren, es wird es als Vollbild dargestellt

Um zur Liste zurück zu wechseln, wählen Sie

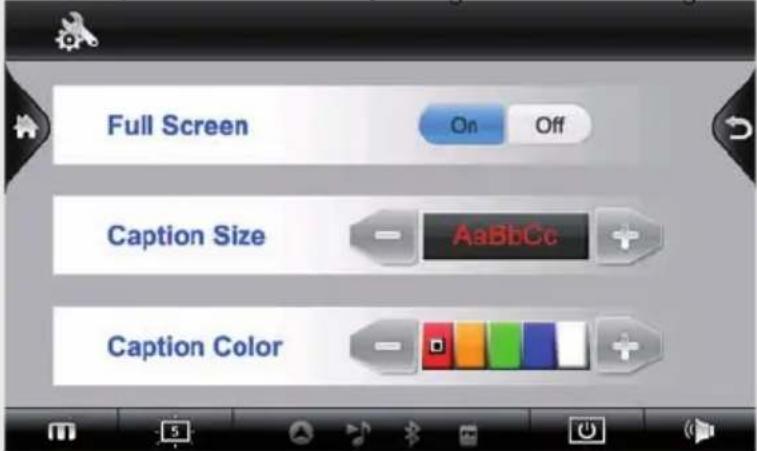

Einstellungen

Das CN-800 stellt Videos im Vollbild oder 'smi' Untertitel eingeblendet Für den Untertitel können Sie folgende Einstellungen vornehmen.

Full Screen On Off Caption Size AaBbCc Caption Color

Abspielfunktionen

	Play / Pause Start oder Pause
	RWD/F.FWD Vor- / Zurückspulen
	Zurück / Nächstes Ein Titel vor oder zurück
	Lautstärke Lautstärke regeln
	Exit	Programm verlassen, zurück zum Hauptbildschirm
	Quick menu Multitasking mit Navigation
	Liste Zeigt die Dateiliste

Bei dem CN-800 finden Sie 4 Extra Applikationen

Rechner

Memo pad

Hier können Sie "handschriftliche" Notizen als Bild speichern

Extras

Spiele

Auf dem CN-800 sind 3 Spiele installiert

E-book

Sie können Textdateien mit dem E-book lesen

Einstellungen

Sie können das Gerät an Ihre Bedienung anpassen

Wählen Sie Einstellungen. Um das Programm zu verlassen wählen Sie

Im folgenden finden Sie die Erklärungen für das Menü

Start Einstellungen

Wählen Sie welche Applikation beim Einschalten des Gerätes gestartet werden soll. Um eine auszuwählen, berühren Sie diese auf dem Bildschirm und wählen spezifische Applikation. Oder wählen Sie mit der letzten Applikation starten.

Einstellungen - FM Transmitter / RV

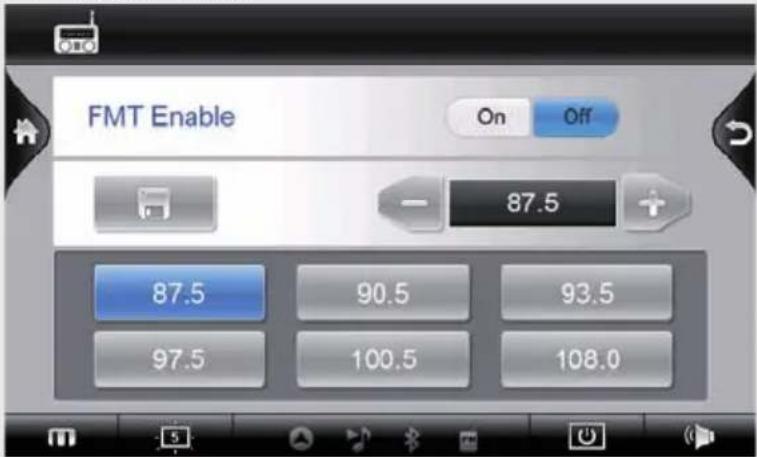

FM Transmitter

FMT Enable On Off 87.5 87.5 90.5 93.5 97.5 100.5 108.0

Sie können den Sound des CN-800 mit dem FM-Transmitter auf Ihr Radio übertragen und so alles über die Radiolautsprecher hören.

1. Nachdem Sie den FM-Transmitter eingeschaltet haben, suchen Sie eine "ungenutzte" Radiofrequenz mit Ihrem Radio. Diese nutzen Sie dann für Ihren FM-Transmitter.
2. Versuchen Sie eine Frequenz ohne Störungen zu finden, sonst wird die Übertragung gestört.
3. Passen Sie die Frequenz auf dem CN-800 an. Es kann sein, dass Sie während Ihrer Reise die Frequenz ändern müssen, falls in dem neuen Bereich diese Frequenz genutzt wird.

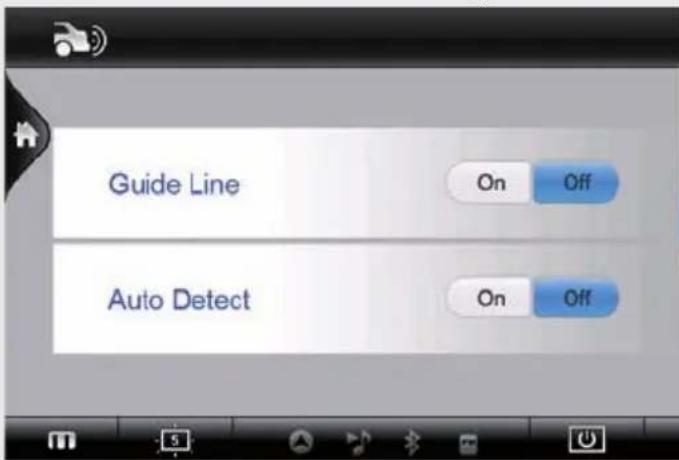

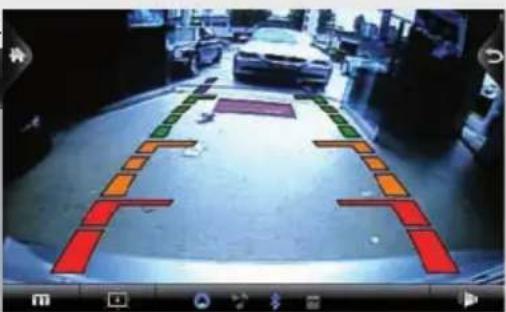

Rückfahrkamera

• Schalten Sie die Führungslinien an bzw. aus.
• Schalten Sie die Autoerkennung an bzw. aus.

Guide Line On Off Auto Detect On Off

Einstellungen - Sprache / Touch screen

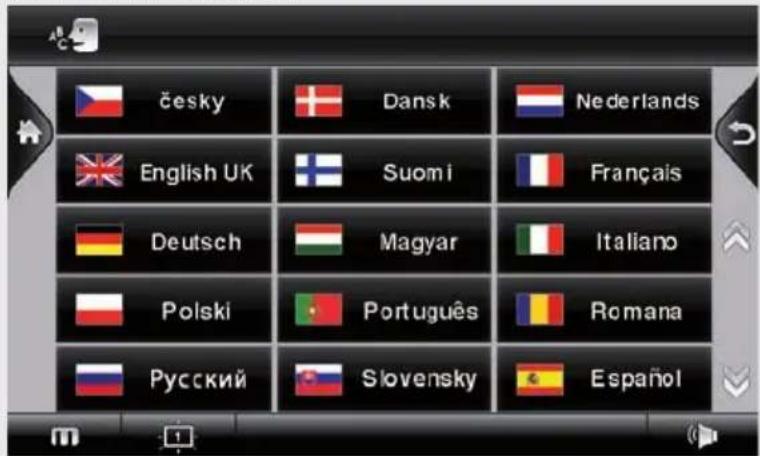

Sprache

INFO: Um die Sprache der Navigation zu ändern, gehen Sie in die Einstellungen der Navigation.

cesky Dansk Nederlands English UK Suomi Français Deutsch Magyar Italiano Polski Português Romana Русский Slovensky Español

1. Berühren Sie die Pfeile, um hoch bzw. runter zu scrollen.
2. Berühren Sie die gewünschte Sprache.

Touchscreen (Kalibrierung)

Sie können den Touchscreen neu kalibrieren, wenn er nicht korrekt reagiert.

1. Berühren und halten Sie die Mitte des Ziels
2. Bewegt sich das Ziel, berühren und halten Sie diesen Punkt.
3. Wenn Sie alle Punkte berührt haben, berühren Sie № 6 innerhalb von drei Sekunden.

Einstellungen - Datum /Zeit / Power

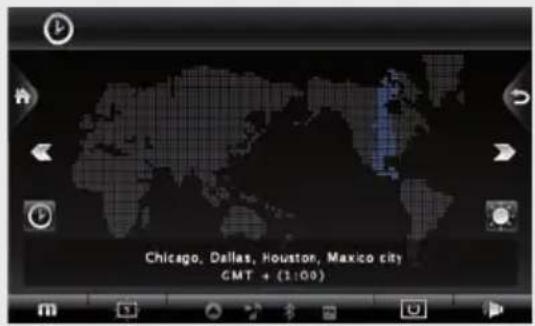

Datum / Zeit

Um das Datum und die Zeit zu ändern, geben Sie alle Daten ein und wählen zum Bestätigen.

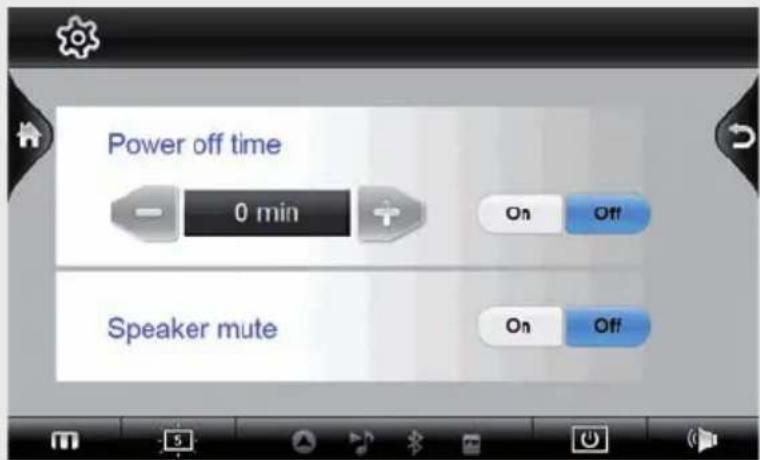

Stromspareinstellungen:

Sie können einen Timer schalten, damit das Gerät sich automatisch abschaltet:

• automatisch abschalten nach der angegebenen Zeit
• automatisch dimmen des Bildschirms nach der angegeben Zeit.

Abschaltzeit: Power Logic

Aus: Wenn Sie die Stromversorgung entfernen poppt das Power Logic Fenster auf.

An: Wenn Sie die Stromversorgung entfernen taucht das Power Logic Fenster nicht auf und das Gerät schaltet sich automatisch nach der eingestellten Zeit ab.

Lautsprecher stumm: Schalten Sie die Lautsprecher stumm, haben Sie keinen Ton, wenn das Display aus ist.

©

VersionsInformationen & Upgrade / Werkseinstellungen

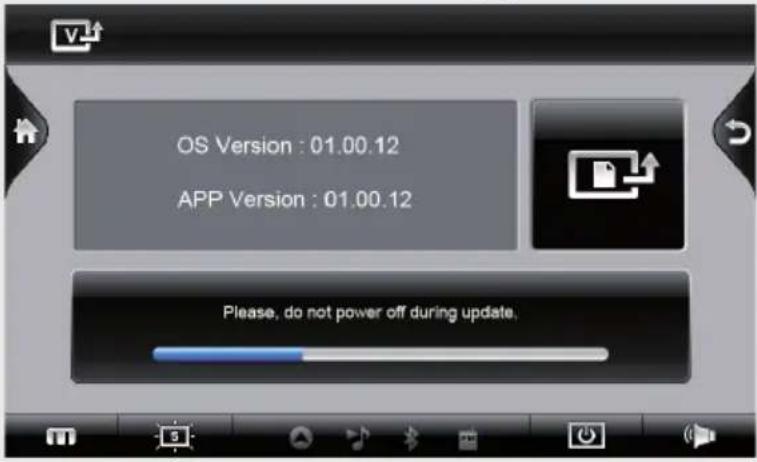

Versionsinformationen & Upgrade

OS Version : 01.00.12 APP Version : 01.00.12 Please, do not power off during update.

Hier können Sie die Softwareversion Ihres CN-800 prüfen und das Gerät bei Bedarf upgraden.

Besuchen Sie http://www.camos-multimedia.com für mehr Informationen.

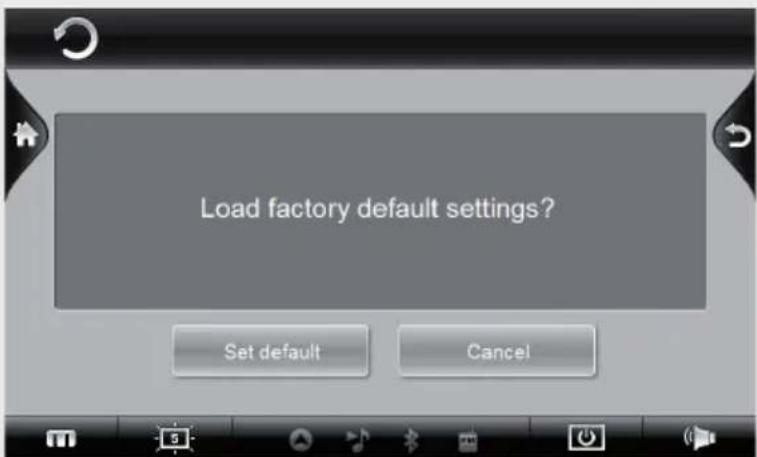

Werkseinstellungen

Load factory default settings? Set default Cancel

Hier können Sie Ihr Gerät auf Werkseinstellungen zurück setzten.

INFO: Es werden nicht alle persönlichen Einstellungen zurück gesetzt.

Kein Bild

Zeigt das Display kein Bild nach dem Einschalten.

1. Überprüfen Sie die Kabel und starten Sie neu.

2. Reset durchführen.

Display ist zu langsam

1. Überprüfen Sie den Akkustand.

2. Reset durchführen

Bildschirm reagiert nicht

1. Reset durchführen

Navigation GPS kann meine aktuelle Position nicht feststellen

Stellen Sie sicher, dass Ihr Empfang nicht durch Hindernisse behindert wird

Für weitere Informationen und zur Fehlerbehebung stehen wir Ihnen gerne zur Verfügung

IMC GmbH

Camos Europe

Nikolaus-Otto-Straße 16

22946 Trittau

Phone: [phone]

Fax: [phone]

e-mail: [e-mail]

http://www.camos-multimedia.com

©
