MES-230 - Tragbarer DVD-Player LENCO - Kostenlose Bedienungsanleitung

Produkttyp	Tragbarer DVD-Player mit TFT-Bildschirm
Modell	Lenco MES-230
Bildschirm	TFT-LCD-Bildschirm, integriert
Abmessungen (ca.)	219,1 × 180,2 × 39 mm (Hauptgerät)
Stromversorgung	Gleichstrom 9 V, 2 A
Stromverbrauch	11 W (Hauptgerät), 18 W (mit Zweitbildschirm)
Akku-Betriebsdauer	ca. 120 Minuten
Unterstützte Disc-Formate	DVD-VIDEO, CD-DA, CD-R, CD-RW, MP3-CD, MPEG4, Kodak-Picture-CD, JPEG-CD
Weitere Medien	USB-Stick, SD-/MMC-Speicherkarten
Fernbedienung	Ja, mit CR2025-Batterie (3 V)
Zweitbildschirm	Separater Zweitbildschirm im Lieferumfang enthalten
Wiedergabefunktionen	Titelsuche, Schnellsuchlauf, Zeitlupe, Wiederholung (1/ALL/A-B), Programmwiedergabe (bis 16 Titel), Bildvergrößerung (Zoom), Abschnittssuche
Audioeinstellungen	Lautstärkeregelung, Stummschaltung, Audiosprachwechsel (DVD), Lautsprecher und Kopfhörerausgang
Videoeinstellungen	Bildschirmformat (16:9/4:3), Helligkeit/Farbe (TFT SET), Bildschirmanzeige, Untertitel (DVD), Mehrfachkameraperspektiven (DVD)
Anschlüsse	AV-Eingang/-Ausgang, Kopfhöreranschluss, USB-Port, SD/MMC-Kartenslot, Stromversorgungseingang
TV-System	PAL / NTSC / AUTO
Betriebstemperatur	+5 °C bis +35 °C
Luftfeuchtigkeit	10 % bis 75 %
Lieferumfang	Hauptgerät, Zweitbildschirm, Netzadapter, Zigarettenanzünderadapter, Anschlusskabel, Fernbedienung, Halteriemen (4 Stk.), Tragetasche, Bedienungsanleitung
Reinigung	Discs mit weichem Tuch von innen nach außen reinigen; keine Lösungsmittel verwenden
Reparatur	Bei Störungen Kundendienst kontaktieren; keine eigenmächtigen Reparaturen

Häufig gestellte Fragen - MES-230 LENCO

Wie schalte ich den Lenco MES-230 ein und starte die Wiedergabe?

Drücken Sie den POWER-Schalter. Öffnen Sie das Disc-Fach mit der OPEN-Taste, legen Sie eine Disc ein und schließen Sie das Fach. Die Wiedergabe startet automatisch. Bei einem Menü wählen Sie mit den Pfeiltasten den Titel und bestätigen mit OK.

Kann ich auch USB-Sticks oder Speicherkarten abspielen?

Ja, der Player unterstützt USB-Sticks und SD/MMC-Karten. Stecken Sie das Medium in den entsprechenden Slot und wählen Sie die gewünschte Datei aus.

Wie stelle ich die Lautstärke ein oder schalte den Ton stumm?

Nutzen Sie die VOLUME-Tasten am Gerät oder der Fernbedienung. Zum Stummschalten drücken Sie die MUTE-Taste; erneutes Drücken hebt die Stummschaltung auf.

Wie kann ich einen bestimmten Titel oder eine bestimmte Szene direkt ansteuern?

Drücken Sie während der Wiedergabe die SEARCH-Taste. Wählen Sie mit den Pfeiltasten die Option (Titel, Kapitel oder Zeit) und geben Sie die gewünschte Nummer mit den Zifferntasten ein. Bestätigen Sie mit OK.

Funktioniert der Player auch im Auto?

Ja, verwenden Sie den mitgelieferten Zigarettenanzünderadapter. Befestigen Sie den Player mit den Halteriemen an der Kopfstütze. Achtung: Der Fahrer darf das Gerät während der Fahrt nicht bedienen.

Wie lange hält der Akku und wie wird er geladen?

Der eingebaute Akku ermöglicht etwa 120 Minuten Wiedergabe. Laden Sie ihn über den Netzadapter (DC 9V, 2A). Die Ladeanzeige leuchtet während des Ladevorgangs.

Was mache ich, wenn die Fernbedienung nicht reagiert?

Prüfen Sie, ob die CR2025-Batterie richtig eingelegt ist und ausreichend Spannung hat. Richten Sie die Fernbedienung direkt auf den Sensor am Gerät und entfernen Sie Hindernisse.

Kann ich den Bildausschnitt vergrößern?

Ja, drücken Sie die ZOOM-Taste mehrmals, um das Bild auf 2x, 3x oder 4x zu vergrößern. Mit den Pfeiltasten verschieben Sie den Ausschnitt. Weitere Drücke verkleinern das Bild wieder auf Normalgröße.

Wie reinige ich die Discs richtig?

Halten Sie die Disc an den Kanten. Reinigen Sie sie mit einem weichen, fusselfreien Tuch von der Mitte nach außen. Verwenden Sie keine Lösungsmittel wie Benzin oder Verdünner.

Welche Disc-Formate werden unterstützt?

Der Player unterstützt DVD-VIDEO, CD-DA, CD-R/RW, MP3-CD, MPEG4-CD, Kodak-Picture-CD und JPEG-CD. Auch selbstgebrannte Discs sind möglich, sofern sie korrekt finalisiert sind.

BEDIENUNGSANLEITUNG MES-230 LENCO

ÜBERSICHT DES DVD-PLAYERS 3

ZWEITBILDSCHIRM 3

FERNBEDIENUNG 4

ANSCHLUSS DES ZWEITBILDSCHIRMS 4

AUFLADEN DES EINGEBAUTEN AKKUS 4

ANSCHLUSS EINES AUTOADAPTERS....4

BEDIENUNG 5

VORBEREITUNG....5

INBETRIEBNAHME 5

EINSTELLEN DER LAUTSTÄRKE 5

TON AUS 5

TITELSUCHE 5

TFT-EINSTELLUNGEN....5

SCHNELLSUCHLAUF 5

WIEDERGABESTOPP 5

ZEITLUPE (DVD) 5

WIEDERHOLUNG....5

ABSCHNITTSSUCHE 5

PROGRAMMWIEDERGABE (BIS ZU 16 SPEICHER) 5

BILDVERGRÖSSERUNG 5

BILDSCHIRMANZEIGE....6

AUDIOSPRACHE WECHSELN (DVD) 6

MEHRFACHE KAMERAPERSPEKTIVEN (NUR DVD) 6

UNTERTITELSPRACHE WECHSELN (NUR DVD) 6

ZURÜCK ZUM HAUPTMENÜ MIT TITELWIEDERGABE (DVD) 6

MP3/MPEG4-WIEDERGABE 6

KODAK-PICTURE-CD/JPEG-CD-WIEDERGABE 6

KODAK-PICTURE-CD/JPEG-CD-BEDIENUNG 6

BENUTZUNG EXTERNER SPEICHERMEDIEN (USB & SD/MMC-KARTEN) 6

KONFIGURATION 7

ALLGEMEINE VORGEHENSWEISE ZUR KONFIGURATION DES GERÄTS 7

SYSTEMEINSTELLUNGEN....7

SPRACHEINSTELLUNGEN....7

VIDEOEINSTELLUNGEN 7

LAUTSPRECHEREINSTELLUNGEN 7

EINSTELLEN DES ZWEITBILDSCHIRMS....7

HANDHABUNG DER DISCS 8

FEHLERBEHEBUNG 8

TECHNISCHE DATEN 9

EINBAU DES TRAGBAREN DVD-PLAYERS IN EINEM KRAFTFAHRZEUG 10

VERPACKUNGSINHALT

Nach Öffnen der Verpackung sollten Sie die folgenden Artikel vorfinden:

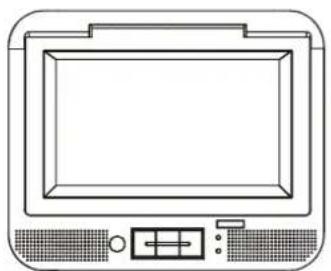

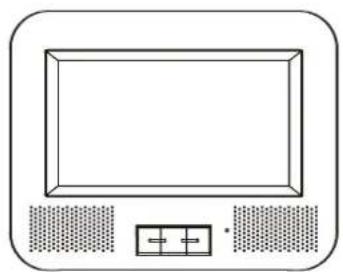

Tragbarer DVD-Player / Bildschirmeinheit (eingebauter Akku) 1 Stk.	Zweitbildschirm1 Stk	Netzadapter1 Stk.
Zigarettenanzünderadapter1 Stk.	Anschlusskabel für Zweitbildschirm1 Stk.	Fernbedienungsbatterie1 Stk.
Halteriemen für Befestigung an Kopflehne4 Stk.	Tragetasche1 Stk.	Bedienungsanleitung1 Stk.

Bitte bewahren Sie alle Verpackungsmaterialien auf, um das Produkt bei Bedarf sicher transportieren zu können.

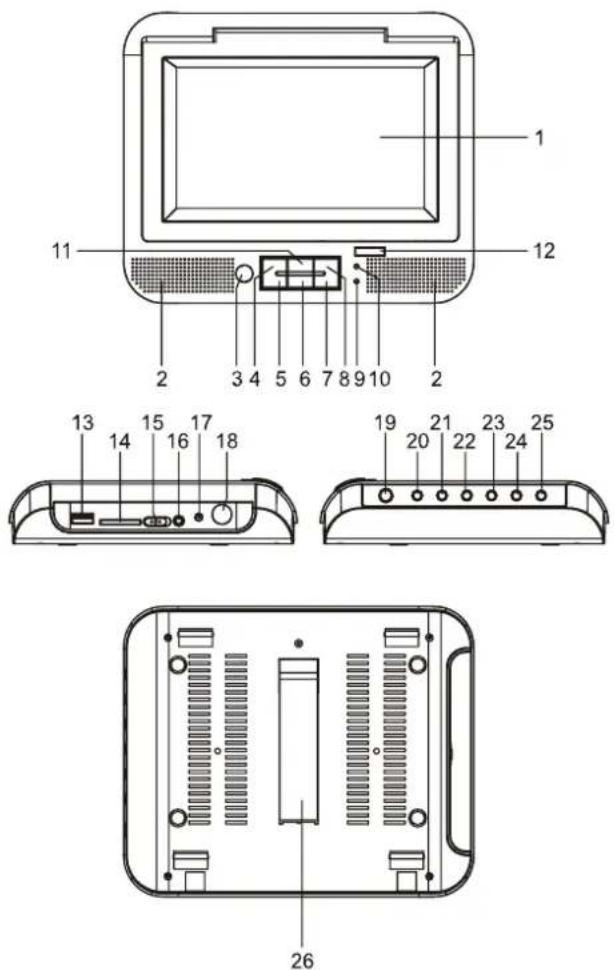

ÜBERSICHT DES DVD-PLAYERS:

1. TFT-BILDSCHIRM
2. LAUTSPRECHER
3. FERNBEDIENUNGSSENSOR
4. VOR / SCHNELLVORLAUF
5. ZURÜCK / SCHNELLRÜCKLAUF
6. STOPP
7. LAUTSTÄRKE VERRINGERN
8. LAUTSTÄRKE ERHÖHEN
9. LADEANZEIGE
10. KONTROLLLAMPE
11. WIEDERGABE / PAUSE
12. LADEFACH ÖFFNEN
13. USB-PORT
14. SD/MMC-KARTENSLOT
15. EIN/AUS
16. KOPFHÖRERANSCHLUSS
17. STROMVERSORGUNGSEINGANG
18. EINGANGSSIGNAL
19. MENÜ
20. EINGABE
21. NAVIGATIONSTASTE LINKS
22. NAVIGATIONSTASTE RECHTS
23. NAVIGATIONSTASTE UNTEN
24. NAVIGATIONSTASTE OBEN

25. BEFESTIGUNGSHALTER

26. STROMVERSORGUNGS/AUDIO/VIDEO-AUSGANG

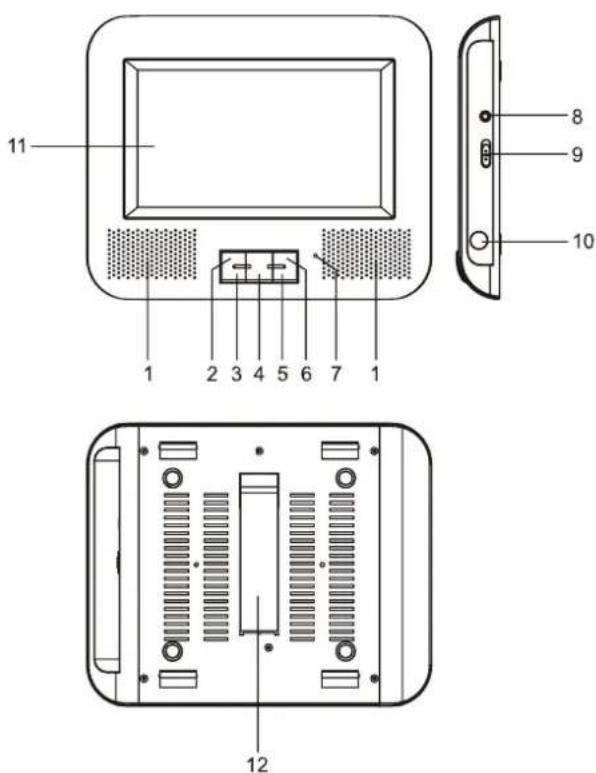

ZWEITBILDSCHIRM

1. LAUTSPRECHER
2. NAVIGATION OBEN / LAUTSTÄRKE +
3. NAVIGATION UNTEN / LAUTSTÄRKE -
4. BETRIEBSART
5. UMKEHRTASTE
6. 16:9/4:3-TASTE
7. KONTROLLLAMPE
8. KOPFHÖRERANSCHLUSS
9. EIN/AUS
10. AV-EINGANG / STROMVERSORGUNG
11. BILDSCHIRM
12. BEFESTIGUNGSHALTER

©

BEDIENUNG

VORBEREITUNG

Schalten Sie den Fernseher ein und wählen Sie den Video-Eingangsmodus.

Schalten Sie das Audio-System, an dem der Player angeschlossen ist, ein.

INBETRIEBNAHME

1. Benutzen Sie den POWER-Schalter zum Einschalten des Players.
2. Betätigen Sie die OPEN-Taste, um das Ladefach zu öffnen.
3. Legen Sie eine Disc in das Ladefach.
4. Schließen Sie das Ladefach per Hand und das Gerät startet automatisch mit der Wiedergabe.
5. Wenn ein Menü auf dem TV-Bildschirm erscheint, benutzen Sie die Navigationstasten oder die Zifferntasten zur Auswahl der gewünschten Titelnummer und betätigen Sie die OK-Taste zum Starten der Wiedergabe Bestätigung.

EINSTELLEN DER LAUTSTÄRKE

Benutzen Sie die VOLUME-Tasten zum Einstellen der Lautstärke.

TON AUS

Im eingeschaltetem Zustand können Sie die Audioausgabe des Hauptgeräts unterbinden, indem Sie die MUTE-Taste betätigen. Betätigen Sie die Taste erneut, um mit der normalen Audioausgabe.

TITELSUCHE

Betätigen Sie die Zurück-Taste während der Wiedergabe, um zum vorigen Kapitel (DVD) bzw. Musiktitel (CD) zu springen. Betätigen Sie die Vor-Taste während der Wiedergabe, um zum nächsten Kapitel (DVD) bzw. Musiktitel (CD) zu springen.

TFT-EINSTELLUNG

Betätigen Sie die TFT SET-Taste auf der Fernbedienung zum Einstellen der Farbintensität und Bildhelligkeit. Benutzen Sie die Navigationstasten Links/Rechts zum Einstellen eines neues Werts. Halten Sie diese Taste für einen Augenblick gedrückt, um den TFT-Bildschirm ein- bzw. auszuschalten.

SCHNELLSUCHLAUF

Halten Sie während der Wiedergabe die Schnellvor- oder Schnellrücklauftaste auf dem Gerät oder der Fernbedienung gedrückt, um den Schnellsuchlauf beim 2, 4, 8 oder 20fachen der normalen Geschwindigkeit zu starten. Betätigen Sie die WIEDERGABE-Taste, um mit der normalen Wiedergabe fortzufahren.

PAUSE / EINZELBILD

Betätigen Sie die PAUSE/EINZELBILD-Taste, um die Wiedergabe vorübergehend anzuhalten. In diesem Zustand können Sie mit jeder weiteren Betätigung der Taste ein Bild nach vorne gehen. Um mit der Wiedergabe fortzufahren, betätigen Sie bitte die WIEDERGABE-Taste.

WIEDERGABESTOPP

Betätigen Sie Sie die STOPP-Taste während der Wiedergabe, um die Wiedergabe zu stoppen. Der Player aktiviert daraufhin die Fortführungsfunktion. Wenn Sie danach die WIEDERGABE/PAUSE-Taste betätigen, beginnt die Wiedergabe an der Stelle, an der sie gestoppt wurde.

Wenn Sie allerdings das Disc-Ladefach öffnen oder die STOPP-Taste ein weiteres Mal betätigen, wird der Wiedergabespeicher gelöscht.

ZEITLUPE (DVD)

Betätigen Sie die SLOW-Taste während der Wiedergabe der Disc, um die Wiedergabegeschwindigkeit zu halbieren. Jedes Mal diese Taste betätigt wird, verlangsamt sich die Geschwindigkeit (bis zu 1/7 der normalen Geschwindigkeit). Betätigen Sie die WIEDERGABE/PAUSE-Taste, um mit der normal Wiedergabe fortzufahren.

WIEDERHOLUNG

Betätigen Sie während der Wiedergabe die Taste REPEAT 1/ALL&A-B und ein Kapitel, Titel bzw. die gesamte Disc (DVD) bzw. ein oder alle Musiktitel (CD) wird wiederholt. Die Taste dient ebenfalls zum Aktivieren der A-B-Abschnittswiederholung (A-B).

ABSCHNITTSSUCHE

1. Betätigen Sie SEARCH-Taste während der Wiedergabe und wählen Sie den gewünschten Zielabschnitt (Titel, Kapitel, Kapitel oder Zeit) mithilfe der Navigationstasten.
2. Geben Sie die gewünschte Nummer oder Uhrzeit über die Zifferntasten ein.
3. Betätigen Sie die OK-Taste zur Bestätigung und zum Starten der Wiedergabe vom gewählten Wiedergabepunkt.
4. Zum Verlassen des Suchmenüs, betätigen Sie die SEARCH-Taste erneut.

PROGRAMMWIEDERGABE (BIS ZU 16 SPEICHER)

1. Betätigen Sie die PROGRAM-Taste während der Wiedergabe, um in das Programmmenü zu gelangen.
2. Wählen Sie die gewünschten Speicherplätze mithilfe der Navigationstasten und geben Sie dann die Titel/Kapitel-Nummern mithilfe der Zifferntasten ein.
   Beispiel:
   Zur Eingabe von Musiktitel 3 betätigen Sie bitte die Taste 3. Zur Eingabe von Musiktitel 12, betätigen Sie bitte die Taste 10+ gefolgt von der Taste 2. Zur Eingabe von Musiktitel 21, betätigen Sie bitte zweimal die Taste 10+ gefolgt von der Taste 1.
3. Zum Starten der Programmwiedergabe wählen Sie im Menü PLAY. Betätigen Sie die PROGRAM-Taste erneut, um den Programmierungsmodus wieder zu verlassen.
4. Zum Löschen einer Speicherposition gehen Sie bitte ins Programmenü und wählen Sie die Speicherposition, die Sie löschen wollen. Betätigen Sie dann die CLEAR-Taste zum Löschen der Position. Zum Löschen des gesamten Programminhalts wählen Sie im Menü und betätigen Sie die OK-Taste auf der Fernbedienung.
5. Durch Löschen aller Speicherpositionen im Programmmenü wird zugleich der Programmmodus deaktiviert.

BILDVERGRÖSSERUNG

Benutzen Sie die ZOOM-Taste, um das Bild auf die 2, 3, oder 4 fache Größe zu vergrößern bzw. auf ein 12 , 13 oder 14 der normalen Größe zu verkleinern.

Um zur normalen Größe zurückzukehren, betätigen diese Taste ein weiteres Mal, wenn das Bild ein 14 der normalen Größe erreicht hat.

Benutzen Sie die Navigationstasten, um den Bildausschnitt zu bewegen.

Handhabung der Discs

• Halten Sie die Disc an den Kanten fest, um zu vermeiden, das die Oberfläche mit Fingerabdrücken beschmutzt wird. Fingerabdrücke, Schmutz und Kratzer können zu Sprüngen und Verzerrungen führen.
• Beschriften Sie die Oberfläche der Disc nicht mit Kugelschreibern oder anderen Schreibutensilien.
• Benutzen Sie kein Benzin, Verdünner oder Antistatik-Sprays zu Reinigung der Discs.
• Achten Sie darauf, dass die Discs nicht herunterfallen oder verbogen werden.
• Legen Sie jeweils nur eine Disc in das Ladefach.
• Versuchen Sie nicht das Ladefach zu schließen, wenn die Disc nicht richtig eingelegt wurde.
• Vergewissern Sie sich, dass die Disc in ihrer Schutzhülle aufbewahrt wird, wenn Sie nicht benutzt wird.

FEHLERBEHEBUNG

Wenn Ihr DVD-Player nicht richtig funktionieren zu scheint, überprüfen Sie die Situation bitte mit der unten stehenden Liste, bevor Sie sich an den Kundenservice wenden.

Erscheinungsbild	Behebung
Das Gerät kann nicht eingeschaltet werden oder schaltet sich plötzlich aus	Vergewissern Sie sich, dass der Netzadapter richtig angeschlossen ist.Schalten Sie das Gerät aus und dann wieder an.
Der Akkupack ist angeschlossen, aber das Gerät schaltet nicht an oder schaltet plötzlich ab	Überprüfen Sie, ob der Akkupack aufgeladen ist. Falls nicht, laden Sie ihn auf.
Die Fernbedienung funktioniert nicht	Überprüfen Sie, ob eine Batterie eingelegt wurde und ob die Polarität stimmt.Die Batterie ist evetuell leer. Legen Sie eine neue Batterie ein.Überprüfen Sie, ob die Fernbedienung direkt auf den Fernbedienungssensor gerichtet wurde.Entfernen Sie alle zwischen dem Gerät und Fernbedienung befindlichen Hindernisse.
Kein Bild oder Ton	Vergewissern Sie sich, dass die AV/KAbel richtig angeschlossen wurden. Überprüfen Sie, ob es sich um eine DVD, DVD-RW oder AUDIO-CD handelt.Benutzen Sie keine verschmutzten oder zerkratzen Discs. Überprüfen Sie, ob die Disc mit der beschrifteten Seite nach oben eingelegt wurde.Der Lesekopf des DVD-Players ist möglicherweise verschmutzt. Wenden Sie sich an den Kundenservice zur Reinigung der Laserlinse.Überprüfen Sie, ob der eventuell angeschlossene Fernseher auf den VIDEO-bzw. AV-Kanal gestellt wurde.
Kein Bild	Überprüfen Sie, ob der LCD-Bildschirm eingeschaltet ist.
Kein Ton	Überprüfen Sie, ob die Bildschirmabdeckung geöffnet ist. Wenn sie geschlossen ist, wird die Audioausgabe über die Lautsprecher unterbunden.Überprüfen Sie die Lautstärkeeinstellung. Wenn die Lautstärke auf 0 steht, erhöhen Sie die Lautstärke.Überprüfen Sie, ob Kopfhörer am Kopfhörerausgang angeschlossen sind.Die Lautsprecher sind deaktiviert, wenn Kopfhörer angeschlossen sind.Überprüfen Sie, ob der Akku richtig eingelegt wurde und ob der Netzadapter richtig angeschlossen wurde.
Kein Bild, kein Ton	Überprüfen Sie, ob der Akku richtig eingelegt wurde und ob der Netzadapter richtig angeschlossen wurde.
Verzerrtes Videobild oder Ton	Verwenden Sie eine Disc ohne Kratzer oder Verformungen.

ACHTUNG

• Dieses Gerät sollte keinen Wassertropfen und -spritzern ausgesetzt werden. Gegenstände, die mit Flüssigkeiten gefüllt sind, sollten nicht auf das Gerät gestellt werden.
• Vergewissern Sie sich, dass ein Minimalabstand (2 cm) um den Apparat herum eingehalten wird, um ausreichende Ventilation zu gewährleisten.
• Vergewissern Sie sich, dass keine der Ventilationsöffnungen durch Gegenstände wie z.B. Zeitungen, Tischtücher, Vorhänge o. Ä. abgedeckt ist.
• Gegenstände mit offenen Flammen, wie z. B. Kerzen, sollten niemals auf das Gerät gestellt werden.
• Wenn eine Steckdose mit Schalter zum ein- und ausschalten des Geräts benutzt wird, achten Sie bitte immer darauf, dass die Steckdose immer durch den Benutzer erreichbar bleibt.
• Das Gerät ist geeignet für die Benutzung in tropischen und gemäßigten Klimazonen.
• Achten Sie beim Entsorgen von Batterien und Akkus auf die Umwelt.

TECHNISCHE DATEN

Stromversorgung: DC 9 V, 2 A

Stromverbrauch: 11 W (Hauptgerät)

18 W (Hauptgerät & Zweitbidlschirm)

Unterstützte TV-Systems: PAL/NTSC/AUTO

Betriebstemperatur: +5°C bis +35°C

Wiedergabezeit: 120 Minuten

Abmessungen: 219,1 (L) × 180,2 (B) × 39 (H)

Luftfeuchtigkeit: 10% bis 75%

Batterie der Fernbedienung: CR2025, 3 V

Unterstützte Discs:

1. DVD-VIDEO-Discs

12 cm einzelseitig, einschichtig
12 cm einzelseitig, doppelschichtig
12 cm doppelseitig, einschichtig
8 cm einzelseitig, einschichtig
8 cm einzelseitig, doppelschichtig
8 cm doppelseitig, einschichtig

2. CD-DA/CD-R/CD-RW/MP3 -CD

12 cm Discs

8 cm Discs

Audio-Ausgangssignal:

1. DVD (lineares Audio)

(1) Frequenzbereich: 20 Hz - 20 KHz (48 KHz
Abtastrate) & 20 Hz - 20 KHz (96 KHz Abtastrate)
(2) Rauschabstand > 45 dB
(3) Dynamikbereich: 90 dB

2.CD-Audio:

(1) Frequenzbereich: 20 Hz - 20 KHz
(2) Rauschabstand > 45 dB
(3) Dynamikbereich: 90 dB

Änderungen der technischen Daten sind vorbehalten.

Sollten sind irgendwann das Gerät nicht mehr benutzen, bedenken Sie bei der Entsorgung bitte, dass Altgeräte niemals mit dem normalen Hausmüll entsorgt werden sollten. Geben Sie das Gerät zum Recycling, soweit das möglich ist. Wenden Sie sich bitte an Ihre lokalen Behörden oder Ihren Händler für mehr Informationen zur Entsorgung dieses Geräts.

Einbau des tragbaren DVD-Players ein einem Kraftfahrzeug

WARNUNG

• Auf keinem Fall sollte dieses Gerät vom Fahrzeugführer eines sich bewegenden Motorfahrzeugs benutzt oder während der Fahrt ungesichert im Fahrzeug gelassen werden.
• Wenn dieses Gerät von einem Fahrgast benutzt wird, ist sicherzustellen, dass es ausreichend gesichert wird sicher und dass es nicht keine Sicherheitsvorrichtungen behindert (z. B. Airbags, Sicherheitsgurte, etc).
• Bestimmte Kraftfahrzeuge verfügen über aktive Kopflehnen. Wenn Ihr Wagen über dieses Extra verfügt, wenden Sie sich bitte an Ihren Händler, um festzustellen, ob die Bildschirm an der Kopflehne Ihres Wagens befestigt werden können.

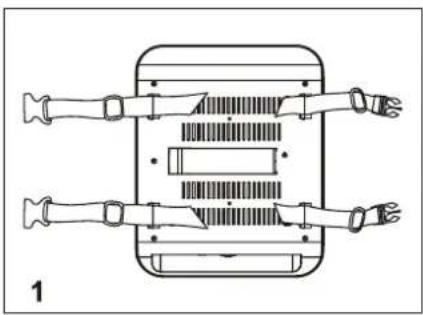

1. Legen Sie die Riemen um die Metallstangen herum.
2. Drehen Sie die Riemen herum und fädeln Sie sie in die verstellbaren Schnallen hinein.

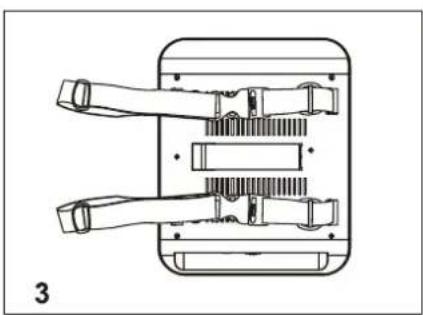

3. Verbinden Sie die linken Riemen mit den rechten Riemen.
4. Stellen Sie die Länge der Riemen entsprechend der Höhe der Kopfstütze Ihres Sitzes ein.

1. Schließen Sie den Autoadapter wie in der Abbildung gezeigt an. Ihr tragbarer DVD-Player und der Zweitbildschirm können nun in Ihrem Fahrzeug benutzt werden, solange der Motor Ihres Wagen an ist. Beachten Sie, dass der Sensor der Fernbedienung am Hauptgerät ist und die Fernbedienung deswegen zur Benutzung auf das Hauptgerät gerichtet werden muss.
