CZ101ER - Autoradio CLARION - Kostenlose Bedienungsanleitung

Produkttyp	Autoradio
Marke	Clarion
Modell	CZ101ER
Einbaugröße	1-DIN
Stromversorgung	12 V Gleichspannung (negativ Masse)
Ausgangsleistung	max. 4 x 50 Watt
Tuner	AM/FM, RDS
Wiedergabemedien	CD, CD-R/RW, MP3-kompatibel
Audioeingang	Front-AUX (3,5 mm Klinke)
USB-Anschluss	Ja (vorne)
Display	LCD mit Beleuchtung
Abnehmbare Frontplatte	Ja (Diebstahlschutz)
Abmessungen (ca.)	178 x 50 x 160 mm (B x H x T)
Gewicht (ca.)	1,2 kg
Sicherung	10 A
Reinigung	Mit weichem, trockenem Tuch; keine aggressiven Reinigungsmittel
Betriebstemperatur	-10 °C bis +60 °C
Kompatibilität	Lenkradfernbedienung (optional)
Reparatur	Nur durch Fachpersonal; keine eigenmächtigen Reparaturen
Lieferumfang	Einbaurahmen, Kabelbaum, Bedienungsanleitung

Häufig gestellte Fragen - CZ101ER CLARION

Wie schließe ich das Autoradio an?

Verbinden Sie das Stromkabel (12 V), die Masse und die Lautsprecherkabel gemäß der Anleitung. Schließen Sie die Antenne an. Achten Sie auf die korrekte Sicherung (10 A).

Warum funktioniert der CD-Player nicht?

Mögliche Ursachen: verschmutzte CD, verstaubter Laser oder ein mechanisches Problem. Reinigen Sie die CD oder lassen Sie das Gerät von einem Fachmann überprüfen.

Wie kann ich Radiosender speichern?

Nutzen Sie den automatischen Suchlauf oder drücken Sie die Memory-Taste, um Sender manuell auf den Speicherplätzen zu speichern.

Das Radio schaltet sich nach kurzer Zeit aus – was tun?

Prüfen Sie, ob der Stromsparmodus aktiviert ist oder das Gerät überhitzt. Stellen Sie sicher, dass die Belüftung nicht behindert wird.

Wie stelle ich Datum und Uhrzeit ein?

Drücken Sie die Menu-Taste und navigieren Sie zu den Uhrzeit- und Datumseinstellungen. Passen Sie die Werte mit den Drehreglern an.

Das Display zeigt 'ERROR' an – was bedeutet das?

Dieser Fehlercode weist auf eine Störung hin. Schalten Sie das Gerät aus und wieder ein. Tritt der Fehler erneut auf, konsultieren Sie die Bedienungsanleitung oder wenden Sie sich an den Kundendienst.

Kann ich mein Smartphone über Bluetooth verbinden?

Nein, dieses Modell unterstützt kein Bluetooth. Sie können Ihr Smartphone jedoch über den AUX-Eingang oder den USB-Anschluss anschließen.

Wie reinige ich das Autoradio?

Verwenden Sie ein weiches, trockenes Mikrofasertuch. Keine Flüssigkeiten, Reinigungssprays oder scheuernde Mittel verwenden.

Der Ton ist verzerrt – woran liegt das?

Überprüfen Sie die Lautsprecherimpedanz (4-8 Ohm) und stellen Sie die Lautstärke nicht zu hoch ein. Passen Sie die Klangeinstellungen (Bass, Höhen) an.

Ist die Frontplatte abnehmbar?

Ja, die Frontplatte ist zum Diebstahlschutz abnehmbar. Drücken Sie die Entriegelungstaste und nehmen Sie sie vorsichtig ab. Bewahren Sie sie an einem kühlen Ort auf.

BEDIENUNGSANLEITUNG CZ101ER CLARION

Benutzerhandbuch & Installationshandbuch

Wir danken Ihnen, dass Sie sich für dieses Clarion-Produkt entschieden haben.

• Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Gerätes vollständig durch.

• Bitte machen Sie sich gründlich mit dem Inhalt der beiliegenden Garantiekarte vertraut, und bewahren Sie diese anschließend gemeinsam mit dieser Anleitung an einem sicheren Platz auf.

• MERKMALE....3

• VORSICHTSHINWEISE....4

Bedienkonsole / Allgemeines 4

Lesen Sie die folgenden Hinweise aufmerksam durch, um eine lange Lebensdauer des Geräts zu erzielen. 4

Abnehmen der abnehmbaren Bedienkonsole 5

Anbringen der abnehmbaren Bedienkonsole 5

Unterbringen der abnehmbaren Bedienkonsole in ihrem Etui....5

1. BEDIENELEMENTE 6

Bedienfeld 6

Bezeichnung der Bedienelemente 6

1. VORSICHT BEIM UMGANG ....7

Umgang mit Discs 7

1. BEDIENUNG......8

Grundlegende Bedienungsvorgänge......8

Hauptmenü....9

Audio-Einstellungen 9

Bedienung des Radios 10

Empfang von „Radiodatensystem“-Sendern 11

CD/MP3/WMA-Bedienungsvorgänge....12

AUX-Bedienungsvorgänge....14

1. STÖRUNGSBESEITIGUNG 15

2. FEHLERANZEIGEN 16

3. TECHNISCHE DATEN....17

4. EINBAU / VERKABELUNGSANLEITUNG ....18

1. MERKMALE

■MP3/WMA-kompatibel mit ID3-TAG-Anzeige
■Frontseitiger AUX-Eingang und 2-Kanal-Cinchausgang, Subwoofer-Regler
■ BEAT-EQ mit parametrischem 3-Band-Equalizer und dynamischer Basserweiterung MAGNA BASS EX

MP3/WMA

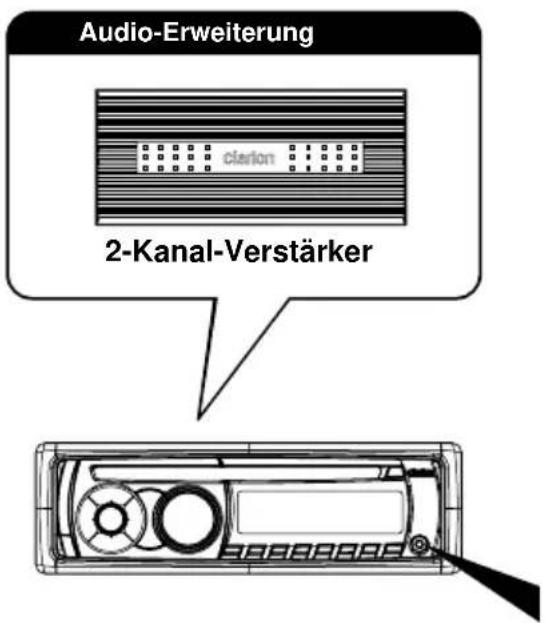

Systemerweiterung

Tragbarer Player (Anschluss über AUX IN- Buchse)

Hinweis:

Die außerhalb der Rahmen angeführten Artikel sind handelsübliche und überall erhältliche Produkte.

2. VORSICHTSHINWEISE

! WARNING

Während der Fahrt darf der Fahrer aus Sicherheitsgründen keine Eingaben am Gerät vornehmen. Außerdem sollte die Lautstärke während der Fahrt auf ein Maß beschränkt werden, bei dem Umgebungsgeräusche noch gut wahrgenommen werden können.

1. Wenn der Innenraum des Fahrzeugs sehr kalt ist und der Player kurz nach dem Einschalten der Heizung benutzt wird, kann sich auf der Disc oder den optischen Komponenten des Players Feuchtigkeit bilden und eine einwandfreie Wiedergabe unmöglich machen. Wenn sich auf der Disc Feuchtigkeit bildet, wischen Sie diese mit einem weichen Tuch ab. Sollte sich Feuchtigkeit auf den optischen Komponenten des Players gebildet haben, warten Sie etwa eine Stunde, bevor Sie ihn wieder benutzen. Das Kondensat verschwindet auf natürliche Weise und der normale Betrieb wird wieder möglich.
2. Das Fahren auf extrem unebenen Straßen, die heftige Erschütterungen verursachen, kann zu Tonaussetzern führen.
3. Dieses Gerät arbeitet mit einem Präzisionsmechanismus. Öffnen Sie niemals das Gehäuse, bauen Sie das Gerät nicht auseinander und schmieren Sie die rotierenden Teile nicht; auch dann nicht, wenn Probleme auftreten.

Bedienkonsole / Allgemeines

Lesen Sie die folgenden Hinweise aufmerksam durch, um eine lange Lebensdauer des Geräts zu erzielen.

• Achten Sie darauf, dass keine Flüssigkeiten aus Getränkebehältern, von Regenschirmen usw. auf das Gerät gelangen. Diese könnten die internen Schaltungen beschädigen.
• Bauen Sie das Gerät nicht auseinander und nehmen Sie keine Veränderungen daran vor. Das kann zu Beschädigungen führen.
• Achten Sie darauf, das Display nicht mit glühenden Zigaretten zu berühren. Dadurch kann das Gehäuse beschädigt oder verformt werden.
• Wenn ein Problem auftritt, lassen Sie das Gerät bei dem Händler überprüfen, bei dem Sie es gekauft haben.

Reinigung des Gehäuses

• Wischen Sie eventuell vorhandenen Schmutz mit einem weichen, trockenen Tuch vorsichtig ab.
• Benutzen Sie bei hartnäckigen Verschmutzungen etwas in Wasser aufgelösten Neutralreiniger mit einem weichen Tuch und wischen Sie den Schmutz vorsichtig ab; wischen Sie anschließend mit einem trockenen Tuch nach.
• Verwenden Sie kein Benzol, keinen Verdünner, Autoreiniger usw., da diese Substanzen das Gehäuse beschädigen oder den Lack abblättern lassen können. Ebenso können durch langen Kontakt von Gummi- oder Kunststoffteilen mit dem Gehäuse Flecken entstehen.

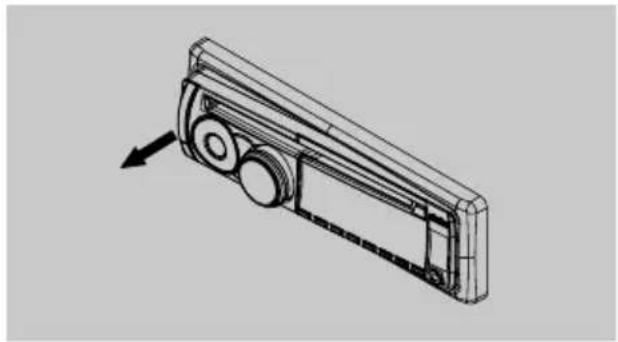

Abnehmen der abnehmbaren Bedienkonsole

Um Diebstahl vorzubeugen, kann die Bedienkonsole vom Gerät abgenommen werden. Bringen Sie die abnehmbare Bedienkonsole in dem dafür vorgesehenen Etui unter, um sie vor Kratzern zu schützen. Es empfi ehlt si ch grun dsätzlich, die abnehmbare Bedienkonsole beim Verlassen des Fahrzeugs mitzunehmen.

1. Drücken Sie die [SRC / ⏻]-Taste (1 Sek.), um das Gerät auszuschalten.

2. Drücken Sie die [OPEN]-Taste tief hinein, um die abnehmbare Bedienkonsole zu entriegeln.

1. Halten Sie die abnehmbare Bedienkonsole zum Entfernen an der entriegelten Seite.

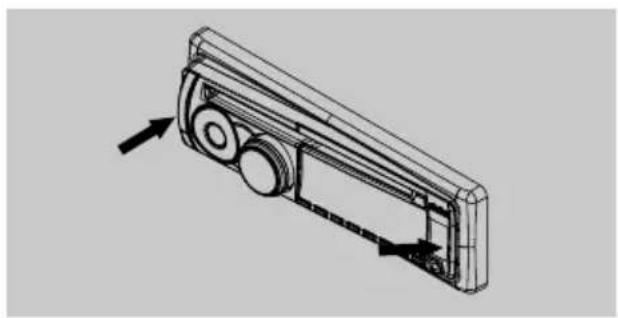

Anbringen der abnehmbaren Bedienkonsole

1. Halten Sie die abnehmbare Bedienkonsole mit dem Bedienfeld zu Ihnen weisend. Setzen Sie zuerst die rechte Seite der abnehmbaren Bedienkonsole in die Bedienkonsolenhalterung ein.

2. Drücken Sie dann die linke Seite der abnehmbaren Bedienkonsole an, bis sie einrastet.

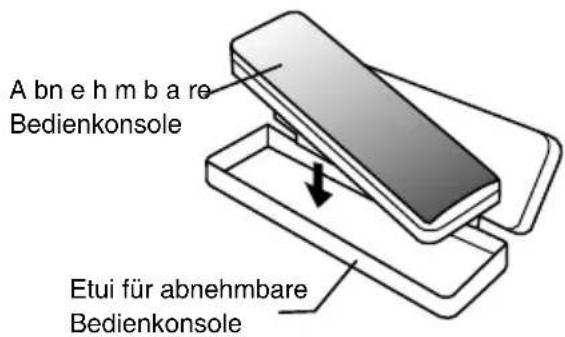

Unterbringen der abnehmbaren Bedienkonsole in ihrem Etui

Halten Sie die abnehmbare Bedienkonsole wie in der nachstehenden Abbildung gezeigt, und legen Sie sie in das mitgelieferte Etui.

Hinweis:

Verwenden Sie ein weiches, trockenes Tuch, um Schmutzflecken von der abnehmbaren Bedienkonsole zu entfernen.

! VORSICHT

• Die abnehmbare Bedienkonsole kann durch Stöße beschädigt werden. Lassen Sie sie nach dem Abnehmen nicht fallen, und schützen Sie sie vor starken Erschütterungen.
- Wenn die abnehmbare Bedienkonsole durch einen Druck auf die [OPEN]-Taste entriegelt wurde, kann sie durch die Vibrationen des Autos herunterfallen.
- Der Steckverbinder zwischen dem Hauptge r ä t und der ab ne hmb ar en Bedien konsole ist ein kritisches Funktionselement. Vermeiden Sie es, mit den Fingernägeln, Schraubenziehern usw. auf den Steckverbinder zu drücken, da er dadurch beschädigt werden kann.

3. BEDIENELEMENTE

Bedienfeld

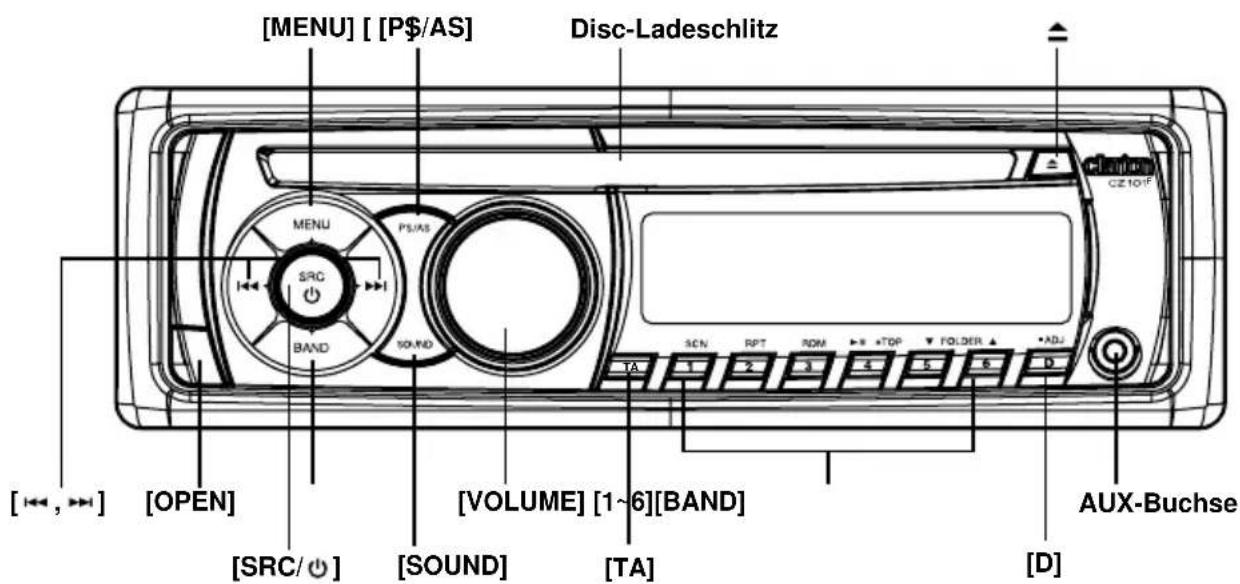

Bezeichnung der Bedienelemente

[ SRC / d ]-Taste

- Gerät ein-/ausschalten und Audioquelle umschalten

[BAND]-Taste

• Frequenzbereich auswählen

[MENU]-Taste

• MP3/WMA-Modus – Suchfunktion
- CD-Modus – Keine Funktion
• RADIO-Modus – PTY-Auswahl
- AUX-Modus – Keine Funktion

[▲]-Taste

- Drücken Sie diese Taste zum Auswerfen der Disc.

[◀◀]▶Tasten

• Voriger / nächster Titel
- Suche (lange Betätigung)

[OPEN]-Taste

• Bedienkonsole entriegeln.

[PS / AS]-Taste

• Anspielwiedergabe / Festsender-Anspielung
• Automatische Senderspeicherung (lange Betätigung)

[SOUND]-Taste

- Klangeffekteinstellung

[VOLUME]-Knopf

- Lautstärke regeln / Bestätigung (durch Betätigung)

[TA]-Taste

- Verkehrsdurchsage

[1\~6]-Tasten

• [1]-Taste: Anspielwiedergabe / Festsender 1.
• [2]-Taste: Wiederholwiedergabe / Festsender 2.
• [3]-Taste: Zufallswiedergabe / Festsender 3.
• [4]-Taste: Wiedergabe / Pause / Sprung zum ersten Titel (lange Betätigung) / Festsender 4.
• [5]-Taste: Voriger Ordner / Festsender 5. 10 Titel zurück (lange Betätigung)
• [6]-Taste: Nächster Ordner / Festsender 6. 10 Titel weiter (lange Betätigung)

[D]-Taste

• Display umschalten
  • Hauptmenü (lange Betätigung)

4. VORSICHT BEIM UMGANG

Umgang mit Discs

Umgang

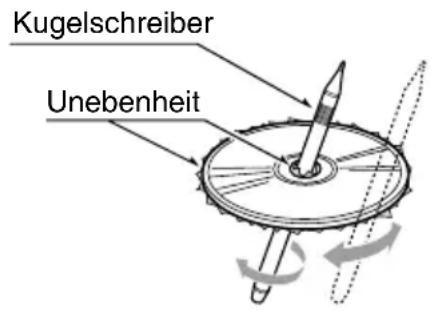

- Neue Discs können Unebenheiten an den Rändern aufweisen. Wenn solche Discs verwendet werden, funktioniert der Player möglicherweise nicht, oder es es können Tonaussetzer auftreten. Entfernen Sie die Unebenheiten vom Rand der Disc mit einem Kugelschreiber o.ä.

• Befestigen Sie keine Aufkleber an der Oberfläche von Discs, und beschriften Sie sie nicht mit einem Bleistift oder Kugelschreiber.
• Spielen Sie keine Disc mit Klebeband oder anderem Klebstoff darauf ab, oder Discs mit sich lösender Beschriftung. Wenn Sie versuchen, so eine Disc abzuspielen, kann sie möglicherweise nicht wieder aus dem Player entfernt werden, oder der Player kann beschädigt werden.
• Verwenden Sie keine Discs mit großen Kratzern und keine verbogenen oder zerbrochenen Discs. Die Verwendung von solchen Discs kann zu Fehlfunktionen und Beschädigungen führen.
• Um eine Disc aus ihrer Verpackung zu nehmen, drücken Sie auf den Mittelteil der Verpackung und heben Sie die Disc heraus, wobei Sie sie nur an den Rändern halten.
• Verwenden Sie keine handelsüblichen Disc-Schutzfolien und keine Discs mit Stabilisatoren usw. Diese könnten die Disc beschädigen und zum Versagen der Player-Mechanik führen.

Aufbewahrung

• Setzen Sie die Discs nicht direktem Sonnenlicht oder einer anderen Hitzequelle aus.
• Setzen Sie die Discs nicht starker Feuchtigkeit oder Staub aus.
• Setzen Sie die Discs nicht direkter Wärmestrahlung von einem Heizgerät aus.

Reinigung

• Zum Entfernen von Fingerabdrücken und Staub wischen Sie mit einem weichen Tuch gerade von innen nach außen.
• Verwenden Sie keine Lösungsmittel, wie sie in handelsüblichen Reinigungsmitteln enthalten sind, Antistatik-Spray oder Verdünner zum Reinigen von Discs.
• Lassen Sie die Disc nach der Anwendung von Spezialreiniger vollständig trocknen, bevor Sie sie abspielen.

Über Discs

- Schalten Sie das Gerät niemals aus und entfernen Sie es nicht aus dem Fahrzeug, solange eine Disc eingelegt ist.

VORSICHT

Während der Fahrt darf der Fahrer aus Sicherheitsgründen keine Disc einlegen oder herausnehmen.

5. BEDIENUNG

Grundlegende Bedienungsvorgänge

Hinweis:

- Beziehen Sie sich beim Lesen dieses Kapitels auf die Diagramme in Kapitel „3. BEDIENELEMENTE“.

VORSICHT

Wenn das Gerät eingeschaltet ist, kann das Starten und Stoppen des Motors bei maximaler Lautstärkeeinstellung das Gehör schädigen. Achten Sie immer auf eine angemessene Lautstärkeeinstellung.

Ein- und Ausschalten

Hinweise:

• Starten Sie den Motor, bevor Sie das Gerät benutzen.
• Seien Sie vorsichtig mit einer Benutzung dieses Gerät bei stehendem Motor. Wenn die Fahrzeugbatterie zu stark entladen wird, kann es unmöglich sein, den Motor zu starten, und die Lebensdauer der Batterie kann sich verkürzen.
• Starten Sie den Motor. Die Beleuchtung der Ein-/Ausschalttaste (Knopf) am Gerät leuchtet auf.

Motor EIN Position

1. Drücken Sie die [SRC / ⏻]-Taste am Bedienfeld, um das Gerät aus dem Standby-Modus einzuschalten. Das Gerät kehrt nach dem Einschalten in den letzten Betriebszustand zurück.
2. Halten Sie die [SRC / ⚡]-Taste am Bedienfeld gedrückt, um das Gerät auszuschalten.

CT (Clock Time/Uhrzeit)-Anzeige

- Die angezeigte Uhrzeit beruht auf den CT(Clock Time)-Daten aus dem RDS-Signal.

Lautstärkeeinstellung

Drehen Sie den [VOLUME]-Knopf am Bedienfeld. Der Einstellbereich für die Lautstärke geht von 0 bis 40.

VORSICHT

Die Lautstärke sollte während der Fahrt auf ein Maß beschränkt werden, bei dem Umgebungsgeräusche noch gut wahrgenommen werden können.

Auswahl der Wiedergabequelle

Drücken Sie die [SRC / ⚠]-Taste am Bedienfeld wiederholt, um die gewünschte Wiedergabequelle auszuwählen.

Hinweise:

- Bei der Auswahl der Wiedergabequelle wird auch der Betriebszustand festgelegt, z.B. DISC-Modus, RADIO-Modus, AUX-Modus usw.

Anzeigen der Systemzeit

Drücken Sie die [D]-Taste am Bedienfeld, um die Displayinformation zwischen RDS-Information, Systemzeit und Wiedergabequelle umzuschalten.

RESET

Hinweis:

* Beim Drücken der [RESET]-Taste werden gespeicherte Frequenzen von Radiosendern, Namen usw. gelöscht.

Zum Aufrufen des Hauptmenüs halten Sie in einem beliebigen Modus die [D]-Taste gedrückt. Wählen Sie die gewünschte Option mit den Tasten [,◀◀], und drehen Sie dann zur Einstellung am [VOLUME]-Knopf.

AF: ON/OFF

Drehen Sie am [VOLUME]-Knopf, um AF ON oder OFF zu wählen.

REG: ON/OFF

Drehen Sie am [VOLUME]-Knopf, um REG ON oder OFF zu wählen.

DX/LO (RADIO-Modus)

Drehen Sie im RADIO-Modus am [VOLUME]-Knopf, um Lokalsender oder Fernsender zu wählen.

• LO: Es werden nur starke Sender empfangen.
• DX: Es werden starke und schwache Sender empfangen.

AUX SENS (AUX-Modus)

Drehen Sie im AUX-Modus am [VOLUME]-Knopf, um als AUX-Eingangsempfindlichkeit LOW, MID oder HIGH zu wählen.

SCRN SVR: ON/OFF

Drehen Sie am [VOLUME]-Knopf, um SCRN SVR (Bildschirmschoner) ON oder OFF zu wählen.

SCROLL: ON/OFF

Bei Titelinformationen, die länger sind als auf dem Display dargestellt werden kann: Wenn SCROLL auf ON gesetzt ist, zeigt das LCD-Display ID3 TAG-Informationen umlaufend an, z.B. TITEL->ORDNER->DATEI->ALBUM->NAME->INTERPRET->TITEL->...

Audio-Einstellungen

Drücken Sie die [SOUND]-Taste, um den Klangeffekt-Einstellungsmodus aufzurufen. Bei der ersten Betätigung wird das aktuelle EQ-Programm angezeigt. Durch Drehen am [VOLUME]-Knopf kann die BEAT EQ-Einstellung nach folgendem Schema geändert werden: OFF -> B-BOOST -> IMPACT -> EXCITE -> CUSTOM Drehen Sie zur Auswahl von CUSTOM am [VOLUME]-Knopf und drücken Sie dann auf den [VOLUME]-Knopf. Drücken Sie die

CZ101E/CZ101ER/CZ101EG

Wenn SCROLL auf OFF gesetzt ist, zeigt das LCD-Display eine bestimmte ID3 TAG-Information an, als Standardeinstellung TRACK, aber Sie können andere ID3 TAG-Informationen durch Drücken der [BAND]-Taste anzeigen.

DIMMER: ON/OFF

Drehen Sie am [VOLUME]-Knopf, um DIMMER ON oder OFF zu wählen.

• ON: Die LCD-Abblendungsfunktion spricht an, wenn das Standlicht des Fahrzeugs eingeschaltet wird.
• OFF: Das LCD-Display wird unabhängig von der Fahrzeugbeleuchtung immer mit der maximalen Helligkeit beleuchtet.

REAR/S-W

Drehen Sie am [VOLUME]-Knopf, um REAR oder S-WOOFER (SUBWOOFER) zu wählen.

TEL-SW

Drehen Sie am [VOLUME]-Knopf, um MUTE, ON oder OFF zu wählen.

- MUTE:

Während eines Telefongesprächs wird der Ton dieses Gerätes stummgeschaltet.

- OFF:

Der Betrieb des Gerätes wird auch bei Verwendung des Handys normal fortgesetzt.

• ON:

Telefonanrufe können über die an dieses Gerät angeschlossenen Lautsprecher wiedergegeben werden.

* Bei Wiedergabe von Telefonanrufen über die Autolautsprecher können Sie die Lautstärke durch Dr eh en des [VOLUME] -K no pfes wunschgemäß einstellen.

BEEP: ON/OFF

Drehen Sie am [VOLUME]-Knopf, um Tastenton „ein“ (ON) oder „aus“ (OFF) zu wählen.

[ ] oder [ ]-Taste um die jeweilige Einstellfunktion (BAS-G -> BAS-F -> BAS-Q -> MID-G -> MID-F -> MID-Q -> TRE-G -> TRE-F) zu wählen, und drehen Sie dann am [VOLUME]-Knopf, um einen Wert einzustellen. BAS-G / MID-G / TRE-G: (-7)- (+7) BAS-F: 60 / 80 / 100 / 200 BAS-Q: 1.0 / 1.25 / 1.5 / 2.0 MID-F: 500 / 1K / 1.5K / 2.5K MID-Q: 0.5 / 0.75 / 1.00 / 1.25 TRE-F: 10.0K / 12.5K / 15.0K / 17.5K Drücken Sie die [SOUND]-Taste, und dann

[◀◀],▶▶ eine benutzerdefinierbare

USER-Voreinstellung zu wählen:

BALANCE -> FADER -> M-B EX ->

LPF(Tiefpassfilter) -> S-W VOL (Subwoofer-Lautstärke). Wählen Sie mit dem [VOLUME]-Knopf einen Wert.

BALANCE: LEFT 1-7-> CENTER -> RIGHT 1-7

FADER:FRONT 1-7->CENTER->REAR 1-7

M-BEX: ON/OFF

LPF: THROUGH/80/120/160

SUBW VOL: (-6)-(+6)

Bedienung des Radios

Auswahl des Tuners als Wiedergabequelle

Drücken Sie die [SRC / 📋-Taste einmal oder öfter, um in den RADIO-Modus zu gelangen.

Auswählen eines Frequenzbereichs

Drücken Sie die [BAND]-Taste am Bedienfeld, um einen Frequenzbereich aus FM1, FM2, FM3, MW und LW auszuwählen.

Manuelle Abstimmung

Bei der manuellen Abstimmung ändert sich die Frequenz schrittweise.

Drücken Sie die [◀◀]/[▶]Taste am Bedienfeld, um einen Sender mit höherer/niedrigerer Frequenz einzustellen.

Sendersuchlauf

Halten Sie die [ ]/[ ]-Tarte am

Bedienfeld gedrückt, um einen Sender mit höherer/niedrigerer Frequenz zu suchen.

Zum Abbrechen des Suchlaufs wiederholen Sie die obige Bedienung oder drücken eine andere Taste mit Radiofunktion.

Hinweis:

Sobald ein Sender empfangen wird, stoppt der Suchlauf, und das Programm des Senders wird wiedergegeben.

Festsender-Anspielung

Bei der Festsender-Anspielung werden alle Festsender der Reihe nach jeweils einige Sekunden lang abgestimmt. Diese Funktion ist sehr praktisch, wenn Sie die momentan von allen Festsendern ausgestrahlten Programme rasch überprüfen möchten.

1. Drücken Sie die [PS/AS]-Taste.

2. Sobald Sie das gewünschte Programm hören, drücken Sie die [PS/AS]-Taste erneut, um den betreffenden Festsender weiter zu empfangen.

Hinweis:

- Achten Sie darauf, die [PS/AS]-Taste nicht länger als 1 Sekunden gedrückt zu

halten, da andernfalls die automatische Speicherfunktion aktiviert wird und das Gerät den Speichervorgang der Sender startet.

Automatische Einspeicherung von Festsendern

Nur Sender mit ausreichender Signalstärke werden erkannt und als Festsender gespeichert.

Halten Sie die [PS/AS]-Taste gedrückt

(1 Sek.), um den automatischen

Sendersuchlauf zu starten.

Zum Abbrechen der automatischen

Senderspeicherung drücken Sie eine andere Taste mit Radiofunktion.

Hinweise:

1. Bei der automatischen Senderspeicherung werden zuvor gespeicherte Sender überschrieben.
2. Das Gerät verfügt über 5 Frequenzbereiche, FM1, FM2, FM3, MW, LW. FM3 sowie MW, LW sind mit AS-Funktion speicherbar. Für jeden Frequenzbereich können 6 Festsender gespeichert werden, und das CZ101E/CZ101ER/CZ101EG kann also insgesamt 30 Festsender speichern.

Manuelle Einspeicherung von Festsendern

Wenn ein gesuchter Radiosender empfangen wird, halten Sie die Zifferntaste 1-6 gedrückt, um ihn im betreffenden Speicherplatz festzuhalten.

Abrufen eines Festsenders

Drücken Sie eine der Zifferntasten von 1 bis 6 am Bedienfeld, um den entsprechenden Festsender abzurufen.

Lokalsendersuche

Bei aktiviertem LOCAL-Suchlauf können nur Sender mit einem starken Signal empfangen werden.

Um die LOCAL-Funktion ein- und auszuschalten, drücken Sie die [D]-Taste am Bedienfeld und anschließend wiederholt die [▶]Taste, bis LO oder DX angezeigt wird, und drehen Sie dann am [VOLUME]-Knopf,

um den Lokal- oder Fernmodus zu wählen.

Hinweis:

Die Anzahl empfangbarer Radiosender nimmt ab, wenn die Lokalsendersuche eingeschaltet ist.

Empfang von „Radiodatensystem“-Sendern

Radiodatensystem (RDS)

Dieses Gerät hat einen eingebauten RDS-Decoder, der Radiosender unterstützt, die „Radiodatensystem“-Daten ausstrahlen. Stellen Sie das Radio immer auf den UKW-Modus (FM), wenn Sie die RDS-Funktion nutzen.

AF-Funktion

Die AF-Funktion dient dazu, bei Bedarf auf eine andere Frequenz innerhalb des gleichen Sendernetzes umzuschalten, um stets die optimale Empfangsqualität zu gewährleisten.

* Die Standardeinstellung ist ON.

1. Rufen Sie durch eine lange Betätigung der [D]-Taste das Hauptmenü auf.

2. Drücken Sie die Taste [ ◀◀◀ ] oder [ ▶,▶] um "AF" auszuwählen.

3. Drehen Sie am [VOLUME]-Knopf, um ON oder OFF zu wählen.

- AF ON:

Die Anzeige „AF“ erscheint im Display, und die AF-Funktion wird eingeschaltet.

- AF OFF:

Die Anzeige „AF“ verschwindet vom Display, und die AF-Funktion wird ausgeschaltet.

REG-Funktion

(Regionalprogramm)

Bei eingeschalteter REG-Funktion kann der Regionalsender mit der optimalen Empfangsqualität empfangen werden. Wenn diese Funktion ausgeschaltet ist und sich der Regionalsenderbereich während der Fahrt ändert, wird ein Regionalsender des betreffenden Bereichs empfangen.

* Die Standardeinstellung ist ON.

Hinweise:

• Bei Empfang eines nationalen Senders, z.B. BBC R2 in Großbritannien, steht diese Funktion nicht zur Verfügung.

• Die Ein/Aus-Einstellung der REG-Funktion ist nur bei eingeschalteter AF-Funktion wirksam.

• Rufen Sie durch eine lange Betätigung der [D]-Taste das Hauptmenü auf.

• Drücken Sie die Taste [ ] oder [ ], um "REG" auszuwählen.
• Drehen Sie am [VOLUME]-Knopf, um ON oder OFF zu wählen.

Manuelles Abstimmen eines Regionalsenders des gleichen Sendernetzes

Diese Funktion steht nur dann zur Verfügung, wenn die AF-Funktion eingeschaltet und die REG-Funktion ausgeschaltet ist.

Hinweis:

- Diese Funktion kann beim Empfang eines Regionalsenders des gleichen Sendernetzes verwendet werden.

TA-Funktion (Verkehrsdurchsage)

Wenn im TA-Bereitschaftsmodus die Ausstrahlung einer Verkehrsdurchsage begi nn t, wi rd di e se un g ea ch te t de r momentan gewählten Betriebsart vorrangig empfangen, damit Sie die Durchsage hören können. Eine automatische Abstimmung von Verkehrsprogrammen (TP-Sendern) ist ebenfalls verfügbar.

* Diese Funktion kann nur verwendet werden, wenn die Anzeige „TP“ im Display zu sehen ist. Die Anzeige „TP“ weist darauf hin, dass der momentan empfangene „Radiodatensystem“ Sender Verkehrsdurchsagen ausstrahlt.

Einstellen des TA-Bereitschaftsmodus

Wenn Sie die [TA]-Taste drücken, erscheint „TA“ im Display, und das Gerät schaltet auf den TA-Bereitschaftsmodus, bis eine Verkehrsdurchsage ausgestrahlt wird. Sobald eine Verkehrsdurchsage empfangen wird, erscheint die Anzeige „TRAF INF“ im Display. Wenn Sie während des Empfangs einer Verkehrsdurchsage die [TA]-Taste drücken, wird der Empfang der Verkehrsdurchsage aufgehoben, und das Gerät schaltet auf den TA-Bereitschaftsmodus um.

Aufheben des TA-Bereitschaftsmodus Drücken Sie, während „TA“ im Display angezeigt wird, die [TA]-Taste. Daraufhin verschwindet die Anzeige „TA“ vom Display, und der TA-Bereitschaftsmodus wird aufgehoben.

PTY (Programmtyp)

Diese Funktion ermöglicht Ihnen den Empfang von Sendungen des gewählten Programmtyps, selbst wenn das Gerät momentan auf eine andere Betriebsart als den Radiomodus geschaltet ist.

* PTY-Sendungen werden nicht in allen Ländern ausgestrahlt.
* Im TA-Bereitschaftsmodus besitzt ein TP-Sender Vorrang gegenüber einem PTY-Sender.

Wahl eines Programmtyps

Drücken Sie die [MENU]-Taste, wählen Sie durch Drehen am [VOLUME]-Knopf den Programmtyp und drücken Sie dann auf den [VOLUME]-Knopf, um den Suchlauf zu starten.

CD/MP3/WMA-Bedienungsvorgänge

Dieses Gerät kann MP3/WMA-Dateien wiedergeben

Hinweise:

• Be im Abspielen einer WMA-Date i mit aktiviertem DRM (Digital Rights Management) erfolgt keine Tonausgabe.

Sperren von DRM (Digital Rights Management)

Bei Verwendung von Windows Media Player 9/10/11 klicken Sie auf das Register Tool -> Options -> Rip Music, und deaktivieren dann bei den Rip-Einstellungen das Kontrollkästchen von Copy Protect Music. Rekonstruieren Sie dann die Dateien. Der Gebrauch von WMA-Dateien, die vom Benutzer selbst konstruiert wurden, erfolgt auf eigene Verantwortung.

Vorsichtshinweise zur Erstellung von MP3/WMA-Dateien

Nutzbare Abtastfrequenzen und Bitraten

1. MP3: Abtastfrequenz: 8 kHz bis 48 kHz, Bitrate: 8 kbps bis 320 kbps / VBR
2. WMA: Bitrate: 8 kbps bis 320 kbps

Dateierweiterungen

1. Achten Sie stets darauf, einer MP3- oder WMA-Datei die Erweiterung „MP3“ oder „WMA“ in Einzelbyte-Zeichen hinzuzufügen. Wird einer solchen Datei eine andere als die vorgeschriebene Dateierweiterung oder überhaupt keine Erweiterung hinzugefügt, kann die betreffende Datei nicht abgespielt werden.

2. Dateien, die Daten in einem anderen Format als MP3 oder WMA enthalten, können nicht mit diesem Gerät abgespielt

werden. Die Dateien werden lautlos abgespielt, wenn Sie versuchen, Dateien ohne MP3/WMA-Daten abzuspielen.

* Be im Ab spi el en von VB R - D at ei en entspricht die Anzeige der verstrichenen Spiel ze it u. U. nicht der aktuellen Wiedergabeposition.
* Beim Abspielen von MP3/WMA-Dateien treten kurze Pausen zwischen den einzelnen Titeln auf.

Logisches Format (Dateisystem)

1. Wählen Sie zur Aufzeichnung von MP3/WMA-Dateien auf eine CD-R- oder CD RW-Disc „ISO9660 Level 1, 2 oder Joliet oder Romeo“ oder Apple ISO als Schreibsoftware-Format aus. Wird ein anderes Datenformat zur Aufzeichnung verwendet, ist u.U. keine einwandfreie Wiedergabe der Disc möglich.
2. Bei MP3/WMA-Wiedergabe können der Ordner- und der Dateiname angezeigt werden, sofern die maximale Anzahl von 32 Einzelbyte-Zeichen (Buchstaben und Ziffern) nicht überschritten wird (einschließlich der Dateierweiterung).
3. Einer Datei darf nicht der gleiche Name wie der Name des Ordners zugewiesen werden, in dem sich die betreffende Datei befindet.

Ordnerstruktur

Die auf einer Disc vorhandenen Ordner dürfen auf nicht mehr als 8 Ebenen angeordnet sein.

Anzahl von Dateien oder Ordnern

1. Für jeden Ordner können bis zu 999 Dateien erkannt werden.
   Bis zu 999 Dateien können abgespielt werden.
2. Die einzelnen Titel einer Disc werden in der Reihenfolge ihrer Aufzeichnung abgespielt.

(Die Wiedergabe von Titeln erfolgt u.U. nicht in der am Personalcomputer angezeigten Reihenfolge.)

1. Je nach der zur Aufzeichnung verwendeten Codierer-Software kann ein gewisses Ausmaß an Rauschen auftreten.

Auswurffunktion

Durch einfaches Drücken der [ ]-Taste wird die Disc ausgeworfen.

Hinweise:

• Wird eine Disc in den Ladeschlitz forciert, bevor die Neuladeautomatik aktiviert wird, kann die Disc dadurch beschädigt werden.
• Wenn eine CD (mit 12-cm-Durchmesser) 15 Sekunden lang ausgeworfen bleibt, wird sie erneut in den Ladeschlitz eingezogen (Neuladeautomatik).

Abspielen einer bereits eingelegten Disc

Drücken Sie die [SRC / ]-Taste, um den CD/MP3/WMA-Modus auszuwählen. Nach Umschalten des Gerätes auf den CD/MP3/WMA-Modus startet die Wiedergabe automatisch.

Einlegen einer Disc

Schieben Sie eine Disc mit nach oben wei se n de m E tik et t i n die Mit t e de s Ladeschlitzes ein. Daraufhin wird die Disc automatisch eingezogen, und die Wiedergabe startet.

Hinweise:

• Führen Sie auf keinen Fall irgendwelche anderen Gegenstände als eine Disc in den Ladeschlitz ein.
• Falls sich eine Disc nicht ohne Widerstand in den Ladeschlitz einschieben lässt, ist entweder eine Disc geladen, oder eine Betriebsstörung des Gerätes liegt vor, die eine Reparatur erforderlich macht.
• Mit diesem Gerät können nur Discs abgespielt werden, die mit der Kennzeichnung oder ausgewiesen sind (CD-ROMs können nicht abgespielt werden).
• Einige CD-R/CD-RW-Discs können u.U. nicht abgespielt werden.

Pausieren der Wiedergabe

1. Drücken Sie die [4]-Taste, um die Wiedergabe vorübergehend zu

unterbrechen.

„PAUSE“ erscheint im Display.

1. Um die Disc-Wiedergabe fortzusetzen, drücken Sie die [4]-Taste erneut.

Anzeigen von Disc-Namensinformationen

Dieses Gerät kann Namensinformationen für MP3/WMA-Discs anzeigen. Wenn SCROLL auf OFF gesetzt ist, wechselt die Namensanzeige bei jeder Betätigung der [BAND]-Taste in der unten gezeigten Reihenfolge.

MP3/WMA-Disc

Titel -> Ordner -> Dateiname -> Album -> Name -> Interpret -> Titel ...

Hinweise:

• Wenn für eine MP3/WMA-Disc keine Tag-Informationen eingegeben worden sind, erscheint die Anzeige „NO TITLE“ im Display.
• In Tags können nur ASCII-Zeichen angezeigt werden.

Wahl eines Titels

Titelsprung vorwärts

1. Drücken Sie die [ ]-Faste, um einen Sprung an den Anfang des nächsten Titels auszuführen.
2. Bei jeder weiteren Betätigung der [ ] Taste wird ein Sprung an den Anfang des jeweils nächsten Titels in Vorwärtsrichtung ausgeführt.
3. Bei einer MP3/WMA-Disc halten Sie die [6]-Taste gedrückt (1 Sek.), um 10 Titel vorzuspringen.

Titelsprung rückwärts

1. Drücken Sie die [◀◀] -Taste, um einen Sprung an den Anfang des aktuellen Titels auszuführen.
2. Drücken Sie die [ ◀◀◀ ]-Taste zweimal, um einen Sprung an den Anfang des vorigen Titels auszuführen.
3. Bei einer MP3/WMA-Disc halten Sie die [5]-Taste gedrückt (1 Sek.), um 10 Titel zurückzuspringen.

Schneller Vorlauf/Schneller Rücklauf

Schneller Vorlauf

Halten Sie die [▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶>

Schneller Rücklauf

Halten Sie die [ ]-taste gedrückt.

* Bei einer MP3/WMA-Disc verstreichen u.U. mehrere Sekunden, bevor der gewünschte Suchlauf-oder Titelsprungvorgang ausgeführt wird. Außerdem wird die verstrichene Spielzeit u.U. nicht mehr korrekt angezeigt.

Wahl eines Ordners

Diese Funktion ermöglicht es Ihnen, einen Ordner auszuwählen, der MP3/WMA-Dateien enthält, und die Wiedergabe mit dem ersten Titel des Ordners zu starten.

1. Drücken Sie die Taste [5] oder [6]. Drücken Sie die [6]-Taste, um einen Sprung zum nächsten Ordner auszuführen. Drücken Sie die [5]-Taste, um einen Sprung zum vorigen Ordner auszuführen.

2. Zur Wahl eines Titels drücken Sie die Taste [◀] oder [ ]▶▶

Suchfunktion

1. Drücken Sie die [MENU]-Taste, um den Modus FOLD SCH (Ordnersuche) aufzurufen. Drücken Sie den [VOLUME]-Knopf, um den Ordnerlisten-Suchmodus aufzurufen.

2. Drehen Sie am [VOLUME]-Knopf, um einen Ordner auszuwählen.

3. Drücken Sie den [VOLUME]-Knopf, um den Dateilisten-Suchmodus aufzurufen. Daraufhin erscheint die Titelliste im Display.

4. Drehen Sie am [VOLUME]-Knopf, um einen Titel auszuwählen.

5. Drücken Sie den [VOLUME]-Knopf, um die Wiedergabe zu starten.

* Bei der Wiedergabe einer MP3/WMA-Datei wird diese Funktion im aktuellen Ordner ausgeführt.

Top-Funktion

Die Top-Funktion erlaubt einen Sprung zum ersten Titel der Disc. Halten Sie die [4]-Taste gedrückt (1 Sek.), um die Wiedergabe des ersten Titels (Nr. 1) der Disc zu starten.

AUX-Bedienungsvorgänge

Drücken Sie die [SRC / ⏻] -Taste am Bedienfeld, um „AUX“ auszuwählen.

Der AUX-Eingang am Bedienfeld ist als 3,5-mm-Buchse ausgeführt und erlaubt den Anschluss eines Audiogeräts.

Einstellung der AUX-Eingangsempfindlichkeit

1. Halten Sie die Taste [D] gedrückt (1 Sek.).

* Bei MP3/WMA-Wiedergabe wird der erste Titel des aktuellen Ordners wiedergegeben.

Sonstige Wiedergabefunktionen

Anspielwiedergabe

Diese Funktion ermöglicht es, die ersten 10 Sekunden aller auf der Disc aufgezeichneten Titel der Reihe nach anzuspielen.

Dr ück en Sie die [ 1 ]-Ta ste, um die Anspielwiedergabe zu starten.

Wiederholwiedergabe

Diese Funktion ermöglicht es, den laufenden Titel oder einen Titel im aktuellen MP3/WMA-Ordner wiederholt abzuspielen.

CD:

1. Drücken Sie die [2]-Taste einmal oder wiederholt, bis „RPT ON“ im Display erscheint, um die Wiederholwiedergabe zu starten.

2. Zum Aufheben der Wiederholwiedergabe drücken Sie die [2]-Taste wiederholt, bis „RPT OFF“ im Display erscheint.

MP3/WMA:

1. Drücken Sie die [ 2 ]-Taste einmal oder wiederholt, bis „TRACK RPT“ im Display erscheint, um die Wiederholwiedergabe zu starten. Das Segment „RPT“ leuchtet.

2. Bei MP3/WMA-Dateien drücken Sie für Ordner-Wiederholwiedergabe die [2]-Taste wiederholt, bis „FOLDER RPT“ im Display erscheint.

3. Zum Aufheben der Wiederholwiedergabe drücken Sie die [2]-Taste wiederholt, bis „RPT OFF“ im Display erscheint. Das Segment „RPT“ erlischt.

Zufallswiedergabe

Diese Funktion ermöglicht es, alle auf einer Disc aufgezeichneten Titel in einer zufallsbestimmten Reihenfolge abzuspielen. Dr ück en Si e die [3]-Ta ste, um die Zufallswiedergabe zu starten.

1. Drehen Sie am [VOLUME]-Knopf, um „AUX SENS“ auszuwählen.

2. Wenn der Ausgangspegel des angeschlossenen externen Audioplayers „HIGH“ ist, drehen Sie am [VOLUME]-Knopf und wählen „LOW“. Und wenn der Ausgangspegel „LOW“ ist, wählen Sie „HIGH“.

6. STÖRUNGSBESEITIGUNG

ALLGEMEINES

Störung Ursache Abhilfemaßnahme
Gerät lässt sich nicht einschalten.	Gerätesicherung ist durchgebrannt.	Ersetzen Sie die Sicherung durch eine neue des richtigen Typs.
	Fahrzeugsicherung ist durchgebrannt.	Ersetzen Sie die Sicherung durch eine neue des richtigen Typs.
Gerät lässt sich nicht einschalten.Keine Reaktion beim Drücken der Tasten.Anzeige im Display stimmt nicht.	Eine durch Rauschen usw. verursachte Störung des Mikroprozessors ist aufgetreten.	Schalten Sie das Gerät aus und entfernen Sie die abnehmbare Bedienkonsole.Drücken Sie die [RESET]-Taste mit einem dünnen Gegenstand.Hinweis: Schalten Sie zum Drücken der [RESET]-Taste die ACC-Stromversorgung aus.** Beim Drücken der [RESET]-Taste werden gespeicherte Frequenzen von Radiosendern, Namen usw. gelöscht.
Kein/sehr leiser Ton.	Falscher Anschluss am Audio-Ausgang.	Überprüfen Sie die Verkabelung und korrigieren Sie evtl. Fehler.
	Lautstärke zu niedrig eingestellt. Heben Sie die Lautstärke an.
	Lautsprecher beschädigt. Ersetzen Sie die Lautsprecher.
	Stark einseitige Tonbalance.	Stellen Sie die Kanal-Balance auf die Mittelstellung.
	Die Verkabelung der Lautsprecher hat Kontakt mit Metallteilen des Fahrzeugs.	Isolieren Sie alle Kabelverbindungen der Lautsprecher.
Schlechte Klangqualität oder Verzerrung.	Nicht standardgemäße Disc wird benutzt.	Verwenden Sie eine Standard-Disc.
	Die Anschlusswerte der Lautsprecher passen nicht zum Gerät.	Ersetzen Sie die Lautsprecher.
	Falsche Anschlüsse.	Überprüfen Sie die Verkabelung und korrigieren Sie evtl. Fehler.
	Lautsprecher ist kurzgeschlossen.	Überprüfen Sie die Verkabelung und korrigieren Sie evtl. Fehler.
Fehlfunktion der Stummschaltung beim Telefonieren.	MUTE-Kabel hat Massekontakt.	Überprüfen Sie die MUTE-Verkabelung und korrigieren Sie evtl. Fehler.
Gerät führt beim Abstellen des Motors eine Rückstellung durch.	Falsche Verbindung zwischen ACC und Batterie.	Überprüfen Sie die Verkabelung und korrigieren Sie evtl. Fehler.

Disc-Player

Störung Ursache	Abhilfemaßnahme
Disc kann nicht eingelegt werden.	Es war bereits eine Disc eingelegt.	Werfen Sie die Disc im Gerät aus, bevor Sie eine andere einlegen.
	Es befindet sich ein Gegenstand im Gerät.	Entfernen Sie den Gegenstand aus dem Gerät.
Tonaussetzer oder Rauschen.	Die Disc ist verschmutzt.	Reinigen Sie die Disc mit einem weichen Tuch.
	Die Disc ist stark zerkratzt oder verzogen.	Verwenden Sie eine Disc, die keine Kratzer aufweist.
Beim Einschalten wird anfänglich ein schlechter Wiedergabeton erhalten.	Wenn das Fahrzeug an einem feuchten Ort geparkt war, kann sich Kondensat auf der Abtasterlinse gebildet haben.	Warten Sie vor der Inbetriebnahme etwa eine Stunde lang bei eingeschaltetem Gerät, bis die Kondensationsfeuchtigkeit verdunstet ist.

7. FEHLERANZEIGEN

Bei Auftreten eines Fehlers erscheint eine der unten aufgeführten Fehleranzeigen im Display. Ergreifen Sie die jeweils in der nachstehenden Tabelle angegebene Abhilfemaßnahme, um die Fehlerursache zur beseitigen.

Anzeige Ursache Abhilfemaßnahme
ERROR 3	Die Disc wurde falsch eingelegt.	Werfen Sie die Disc aus, und legen Sie sie dann korrekt wieder ein.
	Das Disc-Format wird nicht unterstützt.	Probieren Sie eine andere Disc.
ERROR 5	Es liegt eine mechanische Störung vor.	Wenden Sie sich an Ihren Fachhändler.

Falls eine in der obigen Tabelle nicht aufgeführte Fehleranzeige im Display erscheint, drücken Sie die [RESET]-Taste. Wenn sich die Störung auch dadurch nicht beseitigen lässt, wenden Sie sich an Ihren Fachhändler.

* Beim Drücken der [RESET]-Taste werden gespeicherte Frequenzen von Radiosendern, Namen usw. gelöscht.

8. TECHNISCHE DATEN

UKW-Tuner

Frequenzbereich: 87,5 - 108,0 MHz

Empfindlichkeit: 8 dBμ

Frequenzgang: 30 Hz - 15 kHz

Stereotrennung: 30 dB (1 kHz)

Signal-Rausch-Verhältnis: >55 dB

MW-Tuner

Frequenzbereich: 531 - 1602 kHz

Empfindlichkeit (S/N=20 dB): 30 dBμ

LW-Tuner

Frequenzbereich: 153 - 279 kHz

Empfindlichkeit (S/N=20 dB): 30 dBμ

CD-Player

System: Disc Digital Audio System

Frequenzgang: 20 Hz - 20 kHz

Signal-Rausch-Verhältnis: >94 dB

Gesamt-Klirrfaktor: Weniger als 0,1% (1 kHz)

Kanaltrennung: >60 dB

MP3/WMA-Modus

MP3-Samplingrate: 8 kHz bis 48 kHz

MP3-Bitrate: 8 kbps bis 320 kbps / VBR

WMA: Bitrate: 8 kbps bis 320 kbps

Logisches Format: ISO9660 Level 1,2

Joliet oder Romeo Dateisystem

Audioverstärker

Maximale Leistung:

180 W (45 W x 4)

Lautsprecher-Impedanz: 4 Ω(4 bis 8 Ωulässig)

Eingang

Audio-Eingangsempfindlichkeit:

Hoch: 320 mV (bei 1 V Ausgang)

Mittel: 650 mV (bei 1 V Ausgang)

Niedrig: 1,3 V (bei 1 V Ausgang)

(Eingangsimpedanz 10 k oder höher)

Aux-Eingangspegel: ≤2 V

Allgemeines

Versorgungsspannung:

14,4 V Gleichstrom (10,8 bis 15,6 V zulässig), Minus an Masse

Vorverstärker-Ausgangsspannung:

2,0 V (CD-Wiedergabemodus: 1 kHz, 0 dB, 10 kΩ last)

Sicherung: 15 A

Abmessungen Hauptgerät:

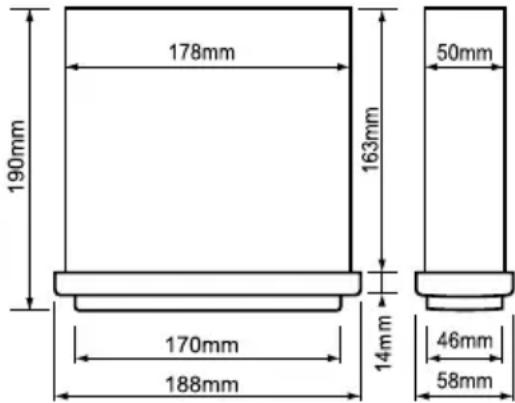

188 mm Breite × 58 mm Höhe × 190 mm Tiefe

Gewicht Hauptgerät: 1,30kg

- Änderungen der technischen Daten und äußeren Aufmachung im Sinne des technischen Fortschritts bleiben jederzeit vorbehalten.

9. EINBAU / VERKABELUNGSANLEITUNG

INHALT

1) Vor dem Start 18
2) Lieferumfang 18
3) Allgemeine Vorsicht.... 18
4) Vorsichtsmaßnahmen zum Einbau 19
5) Einbau des Steuergeräts 19
6) Ausbau des Steuergeräts 21
7) Verkabelung und Anschlüsse 22
8) Anschluss von Zubehör 23

1) Vor dem Start

1. Dieses Gerät ist ausschließlich für die Verwendung in Fahrzeugen mit 12-V-Anlage und Minus an Masse vorgesehen.
2. Lesen Sie diese Anleitung sorgfältig.

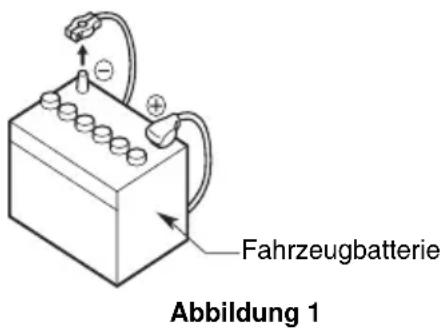

3. Klemmen Sie unbedingt die Batterie („-“ Pol) ab bevor Sie beginnen. Hierdurch werden Kurzschlüsse beim Einbau verhindert. (Abbildung 1)

2) Lieferumfang

Steuergerät 1
Bedienkonsole 1
Passrahmen 1
Einbaurahmen 1
Spezialschraube (M4x42) 1
Schrauben M5x6 mm 4
Gummilager 1

Inbusschlüssel 2
Kabelverbinder 1
Etui für abnehmbare Bedienkonsole ... 1
Bedienungsanleitung 1
Garantiekarte 1
Spezialschraube
(Bedienkonsolenverriegelung) ...... 1

3) Allgemeine Vorsicht

1. Öffnen Sie nicht das Gehäuse. Im Inneren befinden sich keine durch den Benutzer zu wartenden Teile. Wenn beim Einbau etwas in das Gerät hineinfallen sollte, wenden Sie sich an Ihren Händler oder ein zugelassenes Clarion-Kundendienstzentrum.

2. Verwenden Sie ein weiches, trockenes Tuch, um das Gehäuse zu reinigen. Benutzen Sie niemals grobe Tücher, Verdünner, Benzin, Alkohol usw. Bei hartnäckigen Verschmutzungen geben Sie etwas kaltes oder warmes Wasser auf ein weiches Tuch und wischen den Schmutz vorsichtig ab.

4) Vorsichtsmaßnahmen zum Einbau

1. Legen Sie vor Arbeitsbeginn alle für den Einbau des Steuergeräts benötigten Teile zurecht.

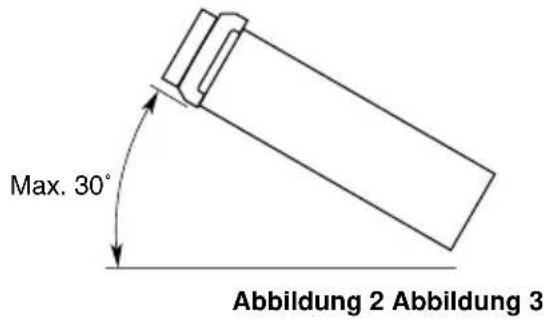

2. Der Einbauwinkel des Geräts darf höchstens 30° von der Waagrechten betragen. (Abbildung 2)
3. Wenn Arbeiten an der Karosserie des Fahrzeugs erforderlich sind, etwa das

Bohren von Löchern, wenden Sie sich zunächst an Ihren Autohändler.

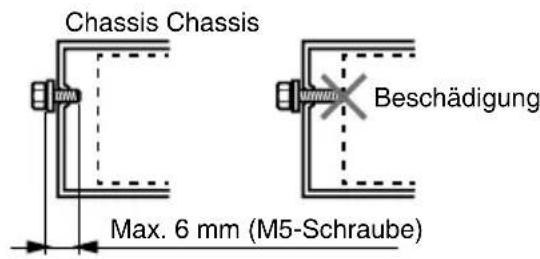

1. Verwenden Sie die mitgelieferten Schrauben für den Einbau. Die Verwendung anderer Schrauben kann zu Beschädigungen führen. (Abbildung 3)

5) Einbau des Steuergeräts

1. Setzen Sie den Einbaurahmen in das Armaturenbrett ein, biegen Sie den jeweiligen Stopper mit einem Schraubendreher nach innen und sichern Sie dann den Stopper.
2. Schließen Sie die Kabel wie in Abschnitt 7) beschrieben an.
3. Schieben Sie das Steuergerät in den Einbaurahmen, bis es einrastet.
4. Achten Sie auf die Ober- und Unterseite Passrahmens und montieren Sie ihn so, dass alle Haken einrasten.

Hinweise:

1. Bei einigen Fahrzeugmodellen wird für den richtigen Einbau ein besonderer Montagesatz benötigt.

Einzelheiten erfahren Sie von Ihrem Clarion-Fachhändler.

1. Befestigen Sie den vorderen Stopper sorgfältig, damit das Steuergerät sich nicht lösen kann.

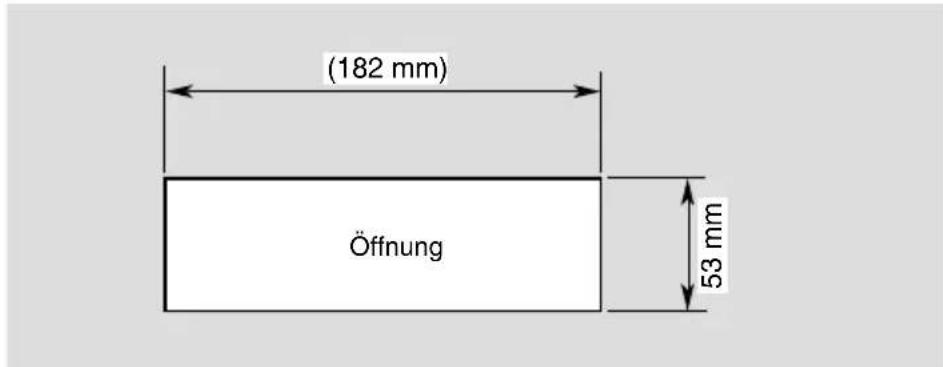

• Abmessungen der Konsolenöffnung

Hinweise zum Einbau

1. Stellen Sie vor dem Einbau sicher, dass die Anschlussleitungen richtig verlegt sind und das Gerät ordnungsgemäß funktioniert. Falsche Anschlüsse können das Gerät beschädigen.

2. Verwenden Sie nur Zubehör, das für dieses Gerät entwickelt und hergestellt wurde, da nicht zugelassenes Zubehör einen Geräteschaden verursachen kann.

3. Befestigen Sie vor dem Einbau alle stromführenden Kabel.

4. Bauen Sie das Gerät NICHT in der Nähe von heißen Bereichen ein, um die elektrischen Komponenten wie den Laserkopf vor Beschädigungen zu schützen.

5. Bauen Sie das Gerät waagrecht ein. Wenn das Gerät um mehr als 30 Grad von der Waagerechten geneigt eingebaut wird, können Leistungseinbußen die Folge sein.

6. Schließen Sie erst den Pluspol an und anschließend den Minuspol, um Funkenbildung zu vermeiden.

7. Verdecken Sie NICHT die Abluftöffnung des Kühllüfters, da dies die notwendige Wärmeabfuhr verhindert und zu einer Beschädigung des Geräts führen kann.

Einbau des Geräts

Methode A

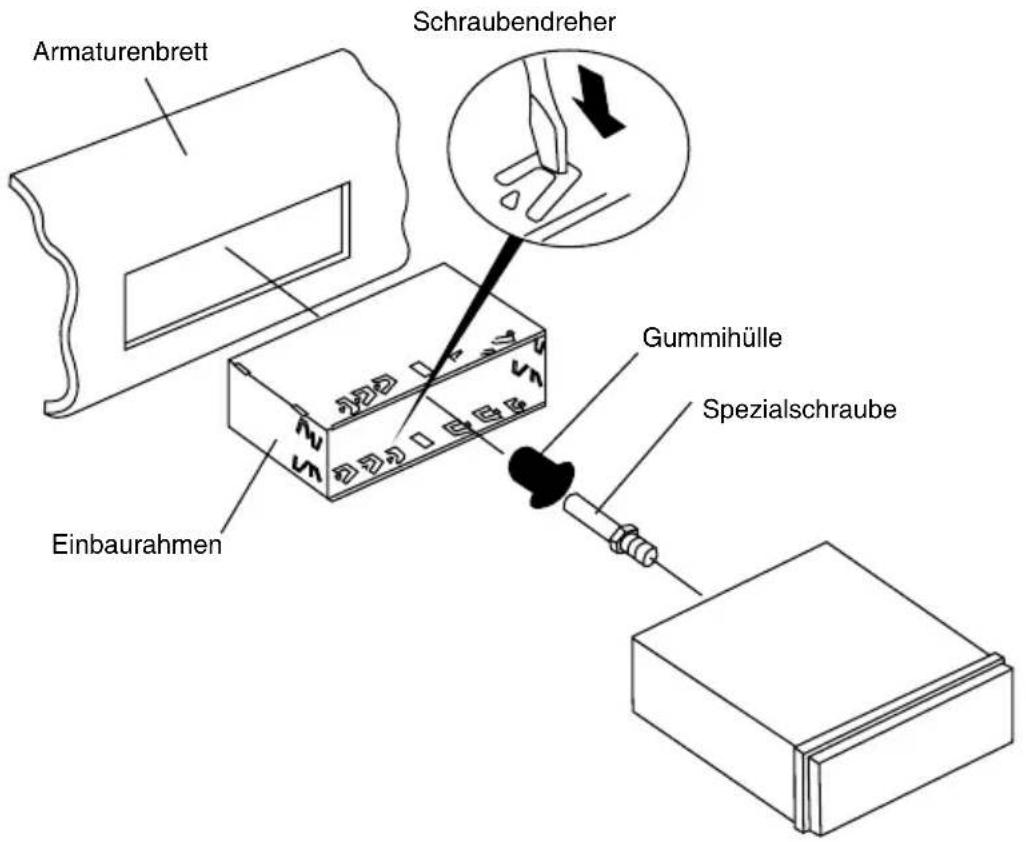

1. Setzen Sie den Einbaurahmen in das Armaturenbrett ein, wählen Sie einen passenden Montagestreifen je nach Spaltbreite aus, und biegen Sie den Montagestreifen mit einem Schraubendreher nach außen, um den Einbaurahmen zu fixieren.

2. Schrauben Sie den Stehbolzen M4x42 in das Gewinde an der Geräterückseite und stecken Sie ein Gummilager auf den Bolzen. (Siehe untere Abbildung)

3. Schieben Sie das Gerät in den Rahmen, bis es mit einem Klicken einrastet.

Methode B

Einbaurahmen
Armaturenbrett

1. Setzen Sie das Gerät direkt in die Öffnung im Armaturenbrett ein.

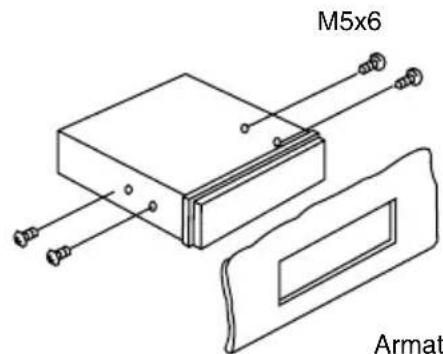

2. Führen Sie M5×6 Zylinderschrauben links und rechts durch die Löcher im Einbaurahmen in die Gewindebohrungen im Steuergerät ein und ziehen Sie sie fest.

Einbau des Passrahmens

Bringen Sie den Passrahmen vorne um das Bedienfeld an.

6) Ausbau des Steuergeräts

Abnehmen des Passrahmens

1. Drücken Sie den Passrahmen nach rechts und hängen Sie ihn an der rechten Seite aus.

1. Drücken Sie den Passrahmen nach links und hängen Sie ihn an der linken Seite aus.

1. Schalten Sie das Gerät aus.
2. Nehmen Sie die Bedienkonsole ab.
3. Nehmen Sie den Passrahmen ab.
4. Führen Sie die Ausbauschlüssel gerade ein, bis sie einrasten, und ziehen Sie das Gerät dann heraus.

1. Lösen Sie alle Kabel.

Ort	Funktion
	Anschluss A	Anschluss B

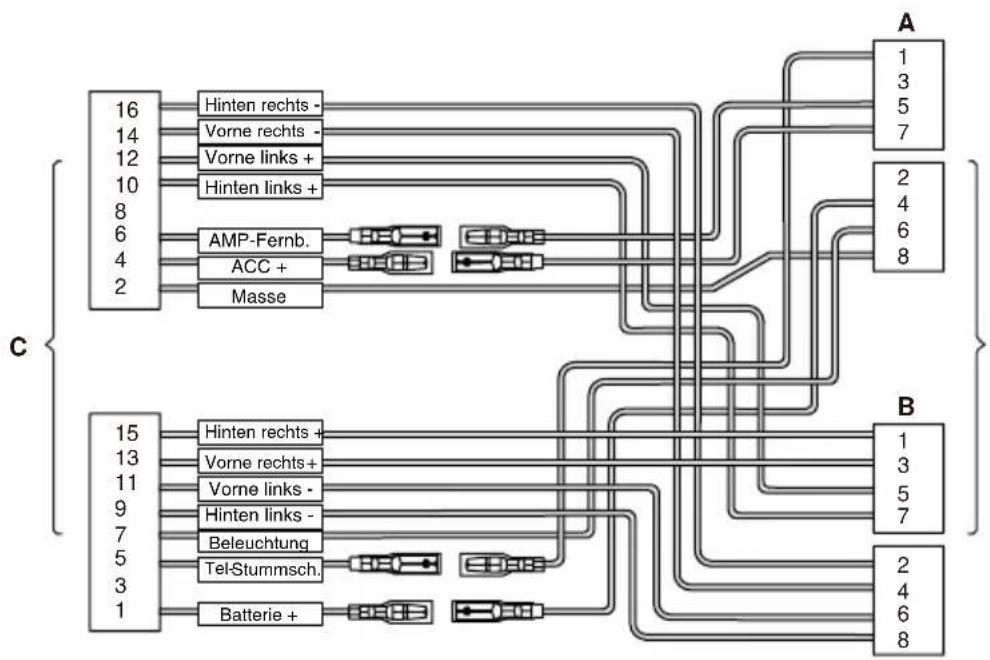

1	Tel-Stummsch./Braun Hinten rechts	(+)/Violett
2		Hinten rechts (-)/Violett mit schwarzem Streifen
3		Vorne rechts (+)/Grau
4	Batterie 12 V (+)/Gelb	Vorne rechts (-)/Grau mit schwarzem Streifen
5	Ferneinschaltung/Blau mit weißem Streifen	Vorne links (+)/Weiß
6	Beleuchtung/Orange mit weißem Streifen Vorne links (-)/Weiß mit schwarzem Streifen
7	ACC+/Rot Hinten links (+)/Grün
8	Masse/Schwarz Hinten links (-)/Grün mit schwarzem Streifen

Bei VW und Audi: Wechsel der Verkabelung wie oben.

8) Anschluss von Zubehör

- Anschluss an einen externen Verstärker

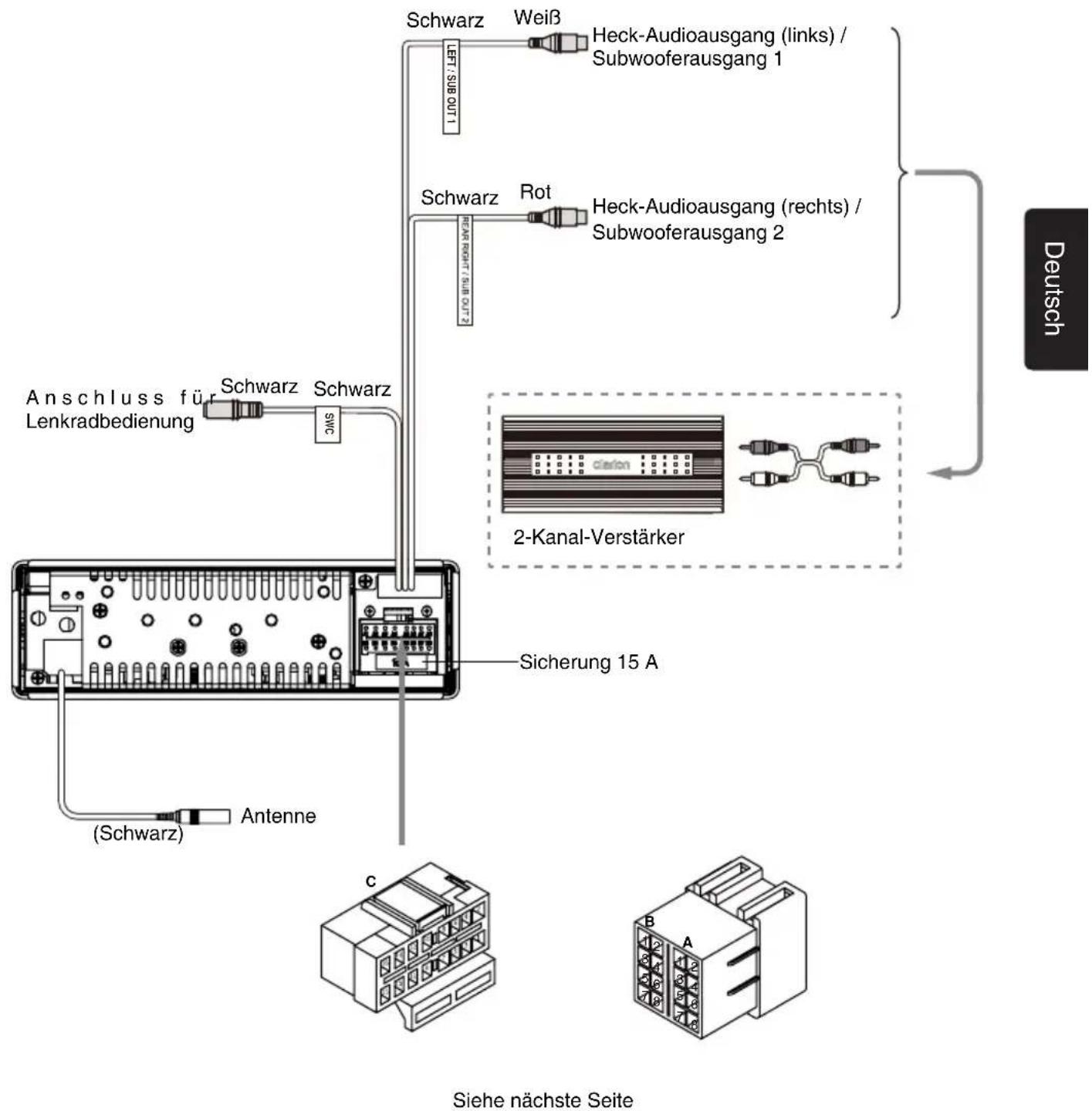

Ein externer Verstärker kann an die 2-Kanal-Cinch-Ausgangsbuchsen angeschlossen werden. Achten Sie darauf, dass kein Masseschluss oder Kurzschluss der Steckverbinder vorliegt, damit das Gerät nicht beschädigt wird.

CE

English:

Konformitätserklärung

Wir, Clarion, erklären, dass dieses Modell CZ101E den Bestimmungen der Richtlinie 1999/5/EG im Hinblick auf die grundlegenden Anforderungen und andere relevante Bestimmungen entspricht.

Italiano:
