CZ104E - Autoradio CLARION - Kostenlose Bedienungsanleitung

Produkttyp	Autoradio
Marke	Clarion
Modell	CZ104E
Abmessungen (B x H x T)	188 mm x 58 mm x 187 mm
Gewicht	1,1 kg
Stromversorgung	14,4 V DC (10,8–15,6 V zulässig), negative Masse
Sicherung	15 A
Maximale Ausgangsleistung	200 W (50 W x 4)
Lautsprecherimpedanz	4 Ω (4–8 Ω zulässig)
UKW-Tuner	87,5–108 MHz, Empfindlichkeit 8 dBf
MW-Tuner	531–1602 kHz, Empfindlichkeit 30 dBμ
LW-Tuner	153–279 kHz, Empfindlichkeit 34 dBμ
CD-Player	Digital-Disc-Audiosystem, Frequenzgang 20 Hz–20 kHz, Signal-Rausch-Abstand >89 dB
Kompatible Formate	CD, CD-R, CD-RW; MP3 (8–320 kbit/s), WMA (8–320 kbit/s)
USB-Anschluss	USB 1.0/2.0, Massenspeicherklasse (MSC)
AUX-Eingang	3,5-mm-Klinkenbuchse, Eingangspegel ≤2 V
Vorverstärkerausgang	2-Kanal-Cinch, 2,0 V (bei 1 kHz, 0 dB, 10 kΩ)
Abnehmbare Frontblende	Ja, Diebstahlsicherung
Fernbedienung	Optionales Zubehör (RCX002), Batterie CR2025
Radio Data System (RDS)	AF, REG, TA, PTY
Equalizer-Voreinstellungen	POP, Classic, Rock, Jazz, Custom (Bass-/Höhenregelung ±7)
Lautstärkebereich	0–40
Reinigungshinweise	Nur weiches, trockenes Tuch; keine Lösungsmittel

Häufig gestellte Fragen - CZ104E CLARION

Wie schalte ich das Gerät ein und aus?

Drücken Sie die Taste [SRC / ⏻] an der Frontblende oder der Fernbedienung, um das Gerät einzuschalten. Halten Sie dieselbe Taste gedrückt, um es auszuschalten.

Wie kann ich die Frontblende abnehmen?

Schalten Sie das Gerät aus (Taste [SRC / ⏻] ca. 1 Sekunde drücken). Drücken Sie dann die Taste [OPEN], um die Blende zu entriegeln, und nehmen Sie sie vorsichtig ab.

Wie stelle ich die Lautstärke ein?

Drehen Sie den Drehregler [VOLUME] an der Frontblende. Der Bereich reicht von 0 (leise) bis 40 (maximal).

Wie speichere ich Radiosender?

Stellen Sie den gewünschten Sender ein und halten Sie eine der Tasten [1]–[6] gedrückt, bis der Sender gespeichert ist. Für automatisches Speichern halten Sie [AS/BAND] gedrückt.

Wie schließe ich ein USB-Gerät an?

Öffnen Sie die Abdeckung des USB-Anschlusses an der rechten Seite und schließen Sie ein USB-Kabel (CCA-755, separat erhältlich) an. Verbinden Sie danach das USB-Gerät. Das Gerät liest automatisch die MP3-/WMA-Dateien.

Was bedeuten die Fehlermeldungen im Display?

ERROR: Disc falsch eingelegt oder Format nicht unterstützt. NO FILE: Keine MP3-/WMA-Dateien auf dem USB-Gerät. Bei anderen Fehlern drücken Sie die Taste [RESET] oder wenden Sie sich an den Händler.

Wie setze ich das Gerät zurück?

Drücken Sie die Taste [RESET] auf der Frontplatte mit einem dünnen Gegenstand (z. B. einem Kugelschreiber). Dadurch werden alle gespeicherten Sender und Einstellungen gelöscht.

Wie reinige ich das Gehäuse?

Wischen Sie das Gehäuse vorsichtig mit einem weichen, trockenen Tuch ab. Bei hartnäckigem Schmutz befeuchten Sie das Tuch leicht mit einer milden Seifenlösung und wischen nach. Verwenden Sie keine Lösungsmittel oder Scheuermittel.

Welche Audioformate werden unterstützt?

Das Gerät spielt CDs, CD-Rs und CD-RWs ab sowie MP3- und WMA-Dateien von CD oder USB. MP3: 8–320 kbit/s, WMA: 8–320 kbit/s. ID3-Tags werden angezeigt.

Kann ich einen externen Verstärker anschließen?

Ja, schließen Sie einen externen Verstärker an den 2-Kanal-Cinch-Ausgang (2,0 V) an. Achten Sie darauf, dass die Steckverbinder nicht kurzgeschlossen sind.

BEDIENUNGSANLEITUNG CZ104E CLARION

Benutzerhandbuch und Montageanleitung

Dieses Gerät enthält ein Lasersystem und ist als Lasorgerät der Laserklasse 1 eingestuft. Lesen Sie dieses Benutzerhandbuch aufmerksam durch und bewahren Sie es zum späteren Nachschlagen auf, um eine ordnungsgemäße Bedienung des Geräts zu gewährleisten. Wenden Sie sich bei Problemen mit diesem Gerät an den nächsten ZUGELASSENEN Kundendienst. Versuchen Sie nicht, das Gehäuse zu öffnen, um eine direkte Laserbestrahlung zu vermeiden.

VORSICHT

DIE VERWENDUNG VON STEUERUNGEN ODER ANPASSUNGEN ODER DAS AUSFÜHREN VON VORGÄNGEN, DIE NICHT IN DIESEM BENUTZERHANDBUCH BESCHRIEBEN SIND, KANN ZU GEFÄHRLICHER STRAHLENEXPOSITION FÜHREN.

ADVARSEL.

Vielen Dank, dass Sie sich für dieses Gerät von Clarion entschieden haben.

- Lesen Sie dieses Benutzerhandbuch vollständig durch, bevor Sie das Gerät betreiben.

1. FUNKTIONEN....29

2. VORSICHTSMASSNAHMEN 29

Frontblende/Allgemeines 29

USB-Anschluss 29

Frontblende entfernen 30

Frontblende anbringen 30

1. BEDIENUNG 30

Bedienfeld 30

Bezeichnung der Lasten 30

Fernbedienung (RCX002: separat erhältlich) 31

Hinweise zur Verwendung der optionalen Fernbedienung....31

URSICHT BEIN UMGANG 31 Umsatz mit Pensions 21

Umgang mit Discs 31 5. REVENUNG 20

1. BEDIENONG .... 32

Grundlegende Bedienung 32

Systemeinrichtung 32

Audioeinstellungen....32

Radiobedienung 33

CD/MP3/WMA-Bedienung 34

USB-Bedienung 35

Bedienung im AUX-Modus 35

1. FEHLERBEHEBUNG 36

2. FEHLERANZEIGEN 36

3. TECHNISCHE DATEN....37

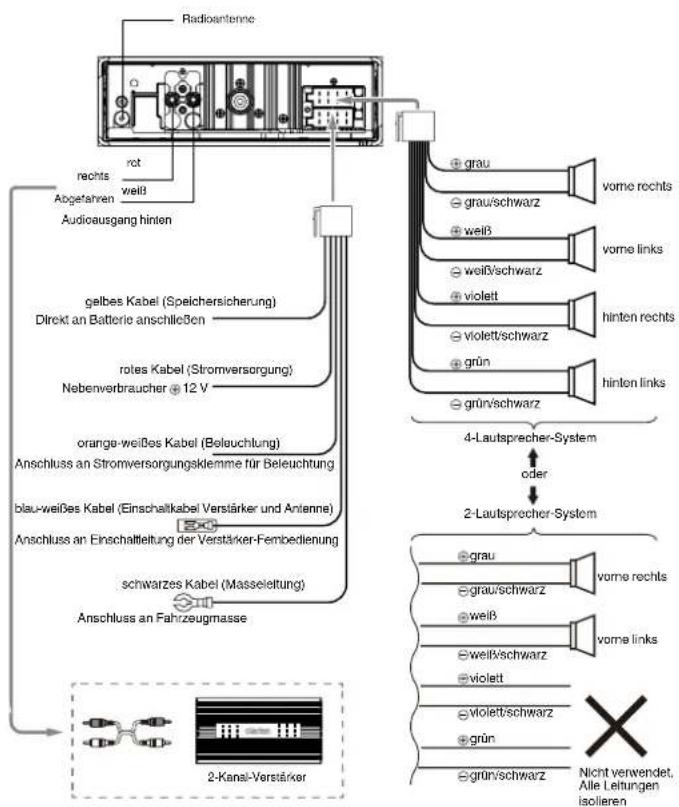

4. EINBAU-/VERKABELUNGSANLEITUNG....38

1. FUNKTIONEN

• USB- und AUX-Eingang an der Gerätevorderseite
• MP3/WMA-kompatlbei mit ID3-Tag-Anzeige

• 2-Kanal-Cinch-Ausgang

Hinweis:

• Die außerhalb der Rahmen dargestellten Produkte sind allgemein im Handel erhältliche Produkte.

• CCA-755: separat erhältlich.

2. VORSICHTSMASSNAHMEN

!WARNUNG

Zu Ihrer eigenen Sicherheit sollten Sie als Bootführer nicht die Bedienelemente bedienen. Regeln Sie die Lautstärke beim Steuern nur so hoch, dass Außengeräusche noch gehört werden können.

1. Wenn der Player bei sehr niedrigen Temperaturen im Fahrzeuginnenraum kurz nach der Heizung eingeschaltet wird, kann sich auf der DVD/CD oder den optischen Bauteilen des Players Kondenswasser bilden, das die ordnungsgemäße Wiedergabe verhindert. Wenn sich Feuchtigkeit auf der Disc bildet, wischen Sie sie mit einem weichen Tuch ab. Wenn sich auf den optischen Bauteilen des Players Feuchtigkeit bildet, warten Sie etwa eine Stunde, bevor Sie den Player verwenden. Das Kondenswasser trocknet von selbst, sodass ein normaler Betrieb wieder möglich ist.
2. Beim Fahren auf besonders holprigen oder unebenen Wegen kann es bei der Disc-Wiedergabe zu Aussetzern kommen.
3. Dieses Gerät arbeitet mit Präzisionstellen und Präzisionskomponenten. Öffnen Sie niemals das Gehäuse, bauen Sie das Gerät nicht auseinander und schmieren Sie die drehbaren Teile nicht, auch wenn ein Problem auftritt. Wenden Sie sich an Ihren Clarion-Händler oder an ein Servicecenter.

Frontblende/Allgemeines

Lesen Sie die folgenden Vorsichtshinweise aufmerksam durch, um eine lange Lebensdauer des Geräts zu gewährleisten.

• Achten Sie darauf, dass das Gerät nicht mit Flüssigkeiten, z. B. von Getränken, Regenschirmen usw., in Berührung kommt. Dies könnte Schäden an den internen Schaltkreisen verursachen.
• Bauen Sie das Gerät nicht auseinander und nehmen Sie keine Änderungen am Gerät vor. Dies könnte Schäden verursachen.
• Achten Sie darauf, an der Anzeige keine Brandschäden durch Zigaretten zu verursachen. Dies kann das Gehäuse beschädigen oder deformieren.
• Lassen Sie das Gerät im Fall einer Störung vom Händler überprüfen, bei dem Sie das Gerät erworben haben.

Gehäuse reinigen

• Wischen Sie Verunreinigungen oder Staub
  vorsichtig mit einem weichen trockenen Tuch ab.
• Tragen Sie bei hartnäckigem Schmutz mit Wasser verdünnten neutralen Reiniger auf ein weiches Tuch auf, wischen Sie die Verunreinigungen vorsichtig ab und trocknen Sie dann mit einem trockenen Tuch nach.
• Verwenden Sie kein Benzol, keine Lösungsmittel, keine Autoreiniger usw., da diese Substanzen das Gehäuse beschädigen und ein Abblättern der Farbe verursachen können. Wenn das Gehäuse über längere Zeit mit Produkten aus Gummi oder Kunststoff in Berührung bleibt, kann dies Flecken verursachen.

USB-Anschluss

• Ein eingeschobenes USB-Speichergerät kann herausragen und beim Fahren eine Gefahr darstellen. Verwenden Sie zum Anschließen eines USB-Speichers am Gerät ein USB-Verlängerungskabel (CCA-755).
• USB-Speichergeräte müssen als „USB-Massenspeicherklasse“ (MSC) erkannt werden, um ordnungsgemäß zu funktionieren. Einige Modelle funktionieren möglicherweise nicht ordnungsgemäß.
  Wenn Sie ein USB-Speichergerät verwenden, sollten Sie zuvor Ihre darauf gespeicherten Daten sichern, beispielsweise auf einem PC.
  In folgenden Fällen können Datendateilen bei Verwendung eines USB-Speichergeräts beschädigt werden: Wenn das USB-Speichergerät getrennt oder das Gerät ausgeschaltet wird, während Daten gelesen werden.
  Bei Beeinträchtigung durch Reibungselektrizität oder elektrische Störung.
  Schließen Sie das USB-Speichergerät an/trennen Sie es, während nicht auf das USB-Speichergerät zugegriffen wird.
  Das Verbinden mit einem Computer ist nicht abgedeckt. CZ104

Bei Verlust oder Beschädigung der gespeicherten Daten haftet Clarion nicht für Schäden.

Frontblende entfernen

Die Bedienblende kann zur Verhinderung eines Diebstahls abgenommen werden. Bewahren Sie die abgenommene Frontblende an einem sicheren Ort auf und schützen Sie sie vor Kratzern.

Wir empfehlen, die Frontblende beim Verlassen des Fahrzeugs mitzunehmen.

1. Drücken Sie die Taste [SRC / ⏻] (Quelle) etwa 1 Sekunde lang, um das Gerät auszuschalten.
2. Drücken Sie fest auf die Taste [OPEN] (Öffnen), um die Frontblende zu entriegeln.
3. Halten Sie die Frontblende an der herausgedrückten Seite und entfernen Sie sie vollständig vom Gerät.

Frontblende anbringen

1. Halten Sie die Frontblende so, dass das Bedienfeld zu Ihnen zeigt. Setzen Sie die rechte Seite der Frontblende an der Hallerung ein.
2. Drücken Sie die linke Seite der Frontblende, bis die Blende einrastet.

• Die abnehmbare Frontblende kann durch Erschütterungen bzw. Stöße beschädigt werden. Achten Sie darauf, die Blende nach dem Abnehmen nicht herunterfallen zu lassen und vor Stößen zu schützen.
• Nach dem Drücken der Taste [OPEN] (Öffnen) und dem Entriegeln der Frontblende können Vibrationen im Fahrzeug dazu führen, dass die Frontblende herunterfällt.
• Der Stecker zwischen Hauptgerät und Frontblende ist eine wichtige Komponente. Achten Sie darauf, den Stecker nicht zu beschädigen, beispielsweise mit den Fingernägeln oder einem Schraubenzieher.

Hinweis:

Wischen Sie die Frontblende bei Verschmutzung mit einem weichen, trockenen Tuch ab.

3. BEDIENUNG

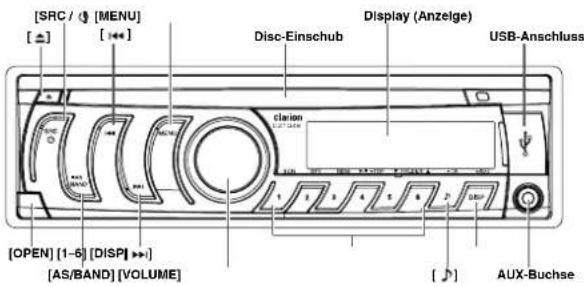

Bedienfeld

Bezeichnung der Tasten

Taste [SRC / ⬆] (Quelle/Ein/Aus)

- Ein-/Ausschalten, Umschalten der Audioquelle

Taste [AS/BAND]

- RADIO-Modus - Auswahl des Frequenzbands/automatischer Speicher (gedrückt halten)

Taste [MENU] (Menü)

• MP3-/WMA-Modus – Suchfunktion
• CD-Modus – keine Funktion
  • RADIO-Modus – PTY-Auswahlfunktion
• AUX-Modus – keine Funktion
• USB-Modus – Suchfunktion

Taste [△]

- Drücken, um die Disc auszugeben.

Tasten [←←, ►]

• RADIO-Modus – Einstellen/Suchlauf (gedrückt halten)
• CD-Modus – Nächster/voriger Titel; schneller Vorlauf (gedrückt halten)
• USB-/MP3-/WMA-Modus – Nächster/voriger Titel; schneller Vorlauf (gedrückt halten)

Taste [OPEN] (Öffnen)

- Entriegeln der Frontblende.

Taste [♪]

• Einstellung des Klangeffekts
- TA-Funktion ein-/ausschalten (gedrückt halten)

Drehregler [VOLUME] (Lautstärke)

- Lautstärkepegel einstellen/Eingabe bestätigen (drücken)

Tasten [1-6]

• Taste [1]: Suchlauf/Speichersender 1
• Taste [2]: Suchlauf/Speichersender 2
  • Taste [3]: Suchlauf/Speichersender 3
• Taste [4]: Wiedergabe / Pause / Speichersender 4/Wiedergabe ab Anfang (gedrückt halten)
• Taste [5]: Voriger Ordner/Spelchersender 5/10 Titel abwärts (gedrückt halten)
• Taste [6]: Nächster Ordner/Speichersender 6/10 Titel aufwärts (gedrückt halten)

[DISP]

• Umschalten der Anzeige
- Systemeinrichtung (gedrückt halten)

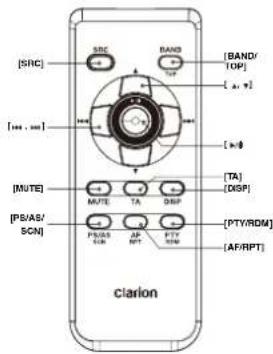

Fernbedienung (RCX002: separat erhältlich)

Taste [SRC] (Quelle)

• Umschalten der Audioquelle

Tasten [◀◀, ▶]

• Nächster/voriger gespeicherter Sender

• Vorige/nächste Spur

- Suchlauf (gedrückt halten)

Taste [PS/AS/SCN]

• Titel anspielen/Sendersuchlauf

• Automatisches Speichern (gedrückt halten)

[BAND/TOP]

• Tuner-Band auswählen

• Wiedergabe der ersten Spur (gedrückt

halten)

Tasten [▲, ▼]

• Lautstärke heben/senken

Taste [▶/II]

- Wiedergabe/Pause

Taste [TA] (Verkehrsansagen)

• Verkehrsansagen EIN/AUS

[DISP]

• Umschalten der Anzeige

Taste [PTY/RDM]

• Programme Type (Programmtyp)

• Zufällige Wiedergabe

Taste [AF/RPT] (AF/Wiederholen)

• Alternative Frequency (Alternativfrequenz)

• Wiedergabe wiederholen

- REG einschalten/ausschalten (gedrückt halten)

Taste [MUTE] (Stummschalten)

• Ton stummschalten

Hinweise zur Verwendung der optionalen Fernbedienung

1. Richten Sie die Fernbedienung auf den Fernbedienungssensor des Steuergeräts.

2. Nehmen Sie die Batterie aus der Fernbedienung oder setzen Sie eine Batterieisollierung ein, wenn die Batterie über einen Monat lang nicht verwendet wird.

3. Lagern Sie die Fernbedienung NICHT im direkten Sonnenlicht oder in einer Umgebung mit hoher Temperatur. Dies kann die Funktionsfähigkeit der Fernbedienung beeinträchtigen.

4. Verwenden Sie ausschließlich Knopfzellen vom Typ „CR2025“ (3 V).

5. Die Batterie darf NICHT aufgeladen, demontiert, erhilzt, verbrannt oder unter Wasser gesetzt werden.

6. Setzen Sie die Batterie so ein, dass die Pole (+) und (-) richtig ausgerichtet sind.

7. Lagern Sie die Batterie an einem für Kinder unzugänglichen Ort, um Unfälle zu vermelden.

Batterie einlegen

1. Abdeckung an der Rückseite der Fernbedienung in Pfeilrichtung (siehe Abbildung) schieben, um das Batteriefach zu öffnen.

2. Batterie (CR2025) mit der bedruckten Seite

(+) nach oben in das Batteriefach einlegen. 3. Batterie wie abgebildet in das Batteriefach drücken.

1. Abdeckung aufsetzen und in die ursprüngliche Position schieben, bis sie einrastet.

Einschubführung

4. VORSICHT BEIM UMGANG

Umgang mit Discs

Umgang

- Neue Disks können Unebenheiten an den Rändern aufweisen. Wenn solche Discs verwendet werden, funktioniert der Player möglicherweise nicht oder es treten Aussetzer in der Wiedergabe auf. Entfernen Sie die Unebenheiten an den Rändern der Disc mit einem Kugelschreiber oder einem ähnlichen Gegenstand.

Kugelschreiber

- Kleben Sie keine Etiketten auf die Oberfläche der Disc und beschriften Sie die Disc-Oberfläche nicht mit einem Bleistift oder Kugelschreiber.

- Spielen Sie niemals eine Disk ab, die mit Klebeband oder anderen Klebstoffen beklebt ist oder deren Beschriftung abblättort. Wenn Sie versuchen, eine solche Disc abzuspielen, ist es unter Umständen nicht mehr möglich, die Disc aus dem Player zu entfernen oder es können Schäden am Player entstehen.

- Verwenden Sie keine Discs, die große Kratzer aufweisen, verformt oder gerissen sind, usw.

Das Verwenden solcher Discs kann zu Funktionsstörungen oder Schäden füh

- Um eine Disc aus ihrer Hülle zu entnehmen, drücken Sie die Hüllenmitte nach unten und halten Sie die Disc zum Entnehmen vorsichtig an den Rändern.

- Verwenden Sie keine im Handel erhältlichen Disk-Schutzfolien oder mit Stabilisatoren ausgestatteten Disks usw. Dies kann die Disk beschädigen oder den Internen Mechanismus zerstören.

Aufbewahrung

- Setzen Sie Disks nicht direktem Sonnenlicht oder einer anderen Hitzequelle aus.

- Setzen Sie Disks nicht übermäßiger

Feuchtigkeit oder Staub aus.

- Setzen Sie Disks nicht direkter Wärmestrahlung von einem Heizgerät aus.

Reinigung

- Wischen Sie die Disk mit einem weichen Tuch auf einer geraden Linie von innen nach außen ab, um Fingerabdrücke und Staub zu entfemen.

- Verwenden Sie zum Reinigen von Disks keine Lösemittel, wie sie in handelsüblichen Reinigern enthalten sind, Antistatik-Sprays oder Verdünnungsmittel.

- Lassen Sie die Disk nach dem Verwenden eines speziellen Disk-Reinigers gut trocknen, bevor Sie sie abspielen.

Über Discs

- Achten Sie darauf, das Gerät niemals auszuschalten und aus dem Fahrzeug zu entnehmen, wenn eine Disk eingelegt ist.

AVORSICHT

Aus Sicherheitsgründen sollte der Bootsführer während der Fahrt keine Disc einlegen oder auswerfen.

5. BEDIENUNG

Grundlegende Bedienung

Hinweis:

Beachten Sie beim Lesen dieses Kapitels die Abbildungen im Abschnitt „3. BEDIENUNG“.

A VORSICHT

Wenn bei eingeschaltetem Gerät und maximaler Lautstärke der Motor angelassen und ausgeschaltet wird, kann dies Ihr Gehör schädigen. Selen Sie vorsichtig beim Einstellen der Lautstärke.

Gerät ein-/ausschalten

Hinweise:

- Lassen Sie den Motor an, bevor Sie dieses Gerät einschalten.

- Achten Sie darauf, das Gerät nicht über einen langen Zeitraum ohne laufenden Motor zu betreiben. Wenn Sie die Fahrzeugbatterie zu sehr entleeren, können Sie den Motor möglicherweise nicht mehr anlassen und die Betriebsdauer der Batterie kann beeinträchtigt werden.

1. Lassen Sie den Motor an. Die Beleuchtung des Ein-/Ausschalters leuchtet am Gerät auf.

Zündschlossstellung EIN

1. Drücken Sie an der Frontblende oder auf der Fernbedienung auf die Taste [SRC / ☐], um das Gerät im Bereitschaftsmodus einzuschalten. Das Gerät wechselt nach dem Einschalten in den zuletzt aktiven Status.

2. Halten Sie die Taste [SRC / d] an der Frontblende oder auf der Fernbedienung gedrückt, um das Gerät auszuschalten.

Stummschalten

Drücken Sie an der Fernbedienung auf die Taste [MUTE] (Stummschalten), um den Ton stummzuschalten.

Hinweis:

Wenn Sie die Taste erneut drücken oder die Lautstärke einstellen, wird die Stummschaltung aufgehoben. CZ104E

Lautstärkeregelung

Drehen Sie den Drehregler [VOLUME] (Lautstärke) an der Frontblende. Der Einstellbereich für die Lautstärke liegt zwischen 0 und 40.

AVORSICHT

Regeln Sie die Lautstärke beim Fahren nur so hoch, dass Außengeräusche noch gehört werden können.

Ausgewählte Audioquelle wiedergeben

Drücken Sie an der Frontblende oder an der Fernbedienung wiederholt auf die Taste [SRC / 1] um die gewünschte Wiedergabequelle auszuwählen.

Hinweis:

Die Auswahl der Wiedergabequelle bezeichnet die Auswahl eines Modus, beispielsweise DISC-Modus, RADIO-Modus, USB-Modus oder AUX-Modus.

Systemzeit anzeigen

Drücken Sie an der Frontblende oder an der Fermedienung auf die Taste [DISP], um als Anzeige zwischen Uhrzeit und Senderinformationen (Radiomodus) bzw. Uhrzeit und Titellinformationen (CD-Modus, USB-Modus) umzuschalten.

RESET (Zurücksetzen)

Drücken Sie die Taste [RESET] (Zurücksetzen), falls eines der folgenden Probleme auftritt:

- Das Gerät kann nicht eingeschaltet werden. - Keine Reaktion beim Drücken der Tasten. - Die Anzeige stimmt nicht.

- Beim Drücken der Taste [RESET] (Zurücksetzen), wird der Gerätespeicher zurückgesetzt.

RESET (Zurücksetzen)

Systemeinrichtung

Drücken Sie in einem beliebigen Modus die Taste [DISP] und halten Sie sie gedrückt, um die Systemelnrichtung zu öffnen. Drücken Sie zum Auswählen von Optionen die Taste [ ] oder [ ] und drehen Sie den Drehregler [VOLUME] (Lautstärke), um den Einstellungswert anzupassen.

AF: ON/OFF (EIN/AUS) (RADIO-Modus)

Drehen Sie den Drehregler [VOLUME] (Lautstärke), um die AF-Funktion einzuschalten (ON) oder auszuschalten (OFF).

REG: ON/OFF (EIN/AUS) (RADIO-Modus)

Drehen Sie den Drehregler [VOLUME] (Lautstärke), um die REG-Funktion einzuschalten (ON) oder auszuschalten (OFF).

DX/LO (RADIO-Modus)

Drehen Sie den Drehregler [VOLUME] (Lautstärke), um im RADIO-Modus die Einstellung „lokal“ (LO) oder „DX“ auszuwählen.

• LO: Es werden nur Sender mit starkem Signal empfangen.
- DX: Es werden Sender mit starkem oder schwachem Signal empfangen.

AUX SENS (AUX-Empfindlichkeit) (AUX-Modus)

Drehen Sie im AUX-Modus den Drehregler [VOLUME] (Lautstärke), um die AUX-Eingangsempfindlichkeit „LOW“ (niedrig),

„MID“ (mittel) oder „HIGH“ (hoch) auszuwählen.

SCRN SVR (Bildschirmschoner): ON (Ein)/OFF (Aus)

Drehen Sie den Drehregler [VOLUME] (Lautstärke), um die Option „SCRN SVR“ (Bildschirmschoner) einzuschalten (ON) bzw. auszuschallen (OFF).

SCROLL (Bildlauf): ON (Ein)/OFF (Aus)

Für Spurinformationen, die die Anzeigelänge übersteigen:

Wenn die Funktion „SCROLL“ (Bildlauf) eingeschaltet ist („ON“), wird auf dem LCD-Display ein Bildlauf mit den ID3 TAG-Informationen ausgeführt, zum Beispiel mit folgenden Informationen:

Wenn die Funktion „SCROLL“ (Bildlauf) ausgeschaltet („OFF“) ist, wird auf dem LCD-Display nur eine ID3 TAG-Information angezeigt. Standardmäßig ist dies die Spur („TRACK“). Sie können eine andere Anzeige auswählen, indem Sie auf die Taste [DISP] drücken.

BEEP (Piepton): ON (Ein)/OFF (Aus)

Drehen Sie den Drehregler [VOLUME] (Lautstärke), um den Tastenpiepton einzuschalten (ON) bzw. auszuschalten (OFF).

Audioeinstellungen

Drücken Sie die Taste [♪], um in den Einstellungsmodus für Klangeffekte zu wechseln. Beim ersten Drücken der Taste wird die aktuelle EQ-Einstellung angezeigt. Durch Drehen des Reglers [VOLUME] (Lautstärke) wird die EQ-Einstellung in folgender Reihenfolge geändert:

OFF (Aus) -> POP -> CLASSIC (Klassik) -> ROCK -> JAZZ -> CUSTOM (benutzerdefiniert)

Drücken Sie zum Bestätigen auf den Drehregler [VOLUME] (Lautstärke). Drehen Sie den Drehregler [VOLUME] (Lautstärke) zur Einstellung „CUSTOM“ (benutzerdefiniert) und drücken Sie dann den Drehregler [VOLUME] (Lautstärke). Drücken

Sie dann auf die Taste [ ◀◀◀] oder [ ◀◀◀m

„BAS-G“ oder „TRE-G“ auszuwählen. Drehen Sie den Drehregler [VOLUME] (Lautstärke), um einen Wert auszuwählen.

BAS-G/TRE-G: (-7) bis (+7)

Drücken Sie auf die Taste [ ] und dann auf die Taste [ ] oder [ ] um die Voreinstellung „USER“ (Benutzer) auszuwählen: BALANCE -> FADER -> LOUD. Drehen Sie den Drehregler [VOLUME] (Lautstärke), um einen Wert auszuwählen.

BALANCE: LEFT 1-7 (links 1-7) -> CENTER (Mitte) -> RIGHT 1-7 (rechts 1-7)

FADER: LEFT 1-7 (links 1-7) -> CENTER (Mitte) -> RIGHT 1-7 (rechts 1-7)

LOUD: ON (Ein)/OFF (Aus)

Radiobedienung

Tuner als Wiedergabequelle auswählen

Drücken Sie ein- oder mehrmals auf die Taste [SRC /d], um in den RADIO-Modus zu wechseln.

Frequenzband auswählen

Drücken Sie auf die Taste [AS/BAND], um ein Radioband auszuwählen. Zur Verfügung stehen die Bänder FM1, FM2, FM3, MW und LW.

Manuelle Sendersuche

Bei der manuellen Sendersuche wird die Frequenz schrittweise geändert. Drücken Sie auf die Taste [◀◀] oder [▶] um einen Sender mit höherer/niedriger Frequenz einzustellen.

Automatische Sendersuche

Halten Sie die Taste [ ]▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶>

Auto Store (Automatisches Speichern)

Nur Sender mit ausreichender Signalstärke werden erkannt und im Speicher gespeichert. Halten Sie die Taste [AS/BAND] gedrückt (1 Sekunde), um einen automatischen Sendersuchlauf zu starten. Um das automatische Speichern zu beenden, berühren Sie eine andere Schaltfläche mit Radiofunktionen.

Hinweise:

1. Beim automatischen Speichern werden die zuvor gespeicherten Sender überschrieben.
2. Das Gerät unterstützt 5 Frequenzbänder: FM1, FM2, FM3, MW und LW. Die AS-Funktion speichert Sender in den Bändern FM3, MW und LW. Für jedes Band können 6 Sender gespeichert werden. Das CZ104E kann somit insgesamt 30 Sender speichem.

Manuelles Speichern

Wenn ein gewünschter Sender erkannt wurde, halten Sie eine der Speichertasten 1–6 gedrückt, um den Sender unter dieser Nummer zu speichern.

Gespeicherte Sender aufrufen

Drücken Sie an der Frontblende eine der Ziffermtasten 1–6, um den entsprechenden Sender auszuwählen.

Lokaler Suchlauf

Wenn die Option „LOCAL“ aktiviert ist („ON“), werden nur Radiosender mit starkem Radiosignal empfangen.

Um die Einstellung „LOCAL“ zu aktivieren, halten Sie die Taste [DISP] gedrückt. Drücken Sie dann wiederholt auf die Taste [▶▶], bis LO oder DX auf dem Bildschirm angezeigt wird. Drehen Sie den Drehregler [VOLUME] (Lautstärke), um den gewünschten Modus auszuwählen.

Hinweis:

Im lokalen Suchmodus wird eine geringere Anzahl an Sendern empfangen.

Radio Data System

Dieses Gerät verfügt über ein integriertes „Radio Data System“-Dekodiersystem, das Rundfunksender unterstützt, die „Radio Data System“-Daten ausstrahlen. Wenn Sie die „Radio Data System“-Funktion verwenden, stellen Sie das Radio stets auf den FM-Modus ein.

AF-Funktion

Die AF-Funktion wechselt zu einer anderen Frequenz im gleichen Netzwerk, um einen optimalen Empfang zu gewährleisten. * Die Standardeinstellung ab Werk ist „ON“ (Ein).

1. Halten Sie die Taste [DISP] gedrückt, um die Systemeinrichtung zu öffnen.
2. Drücken Sie die Taste [◀◀] oder [▶▶], um „AF“ auszuwählen.
3. Drehen Sie den Drehregler [VOLUME] (Lautstärke), um die Funktion einzuschalten (ON) bzw. auszuschalten (OFF).

Radiobedienung

• AF ON (Ein):

Auf dem Display wird „AF“ angezeigt und die AF-Funktion wird eingeschaltet.

- AF OFF (Aus):

Auf dem Display wird nicht mehr „AF“ angezeigt. Die AF-Funktion wird ausgeschaltet.

REG-Funktion (Regionalprogramm)

Bei eingeschalteter REG-Funktion („On“) wird der empfangsstärkste

regionale Sender ausgewählt. Wenn diese Funktion ausgeschaltet ist („Off“) und der regionale Sendebereich

sich während der Fahrt ändert, wird ein regionaler Sender für die neue Region eingestellt.

* Die Standardeinstellung ab Werk ist „ON" (Ein).

Hinweise:

• Diese Funktion ist deaktiviert, wenn ein überregionaler Sender wie BBC R2 empfangen wird.
• Die ON/OFF (Ein/Aus)-Einstellung für die REG-Funktion ist nur bei eingeschalteter AF-Funktion aktiviert.
• Halten Sie die Taste [DISP] gedrückt, um die Systemeinrichtung zu öffnen.
• Drücken Sie die Taste [◀◀] oder [▶▶] um „REG“ auszuwählen.
• Drehen Sie den Drehregler [VOLUME] (Lautstärke), um die Funktion einzuschalten (ON) bzw. auszuschalten (OFF).

Regionalsender des gleichen Netzwerks manuell einstellen

Die Funktion wird nur aktiviert, wenn die AF-Funktion eingeschaltet und die REG-Funktion ausgeschaltet ist.

Regionalsender des gleichen Netzwerks manuell einstellen

Die Funktion wird nur aktiviert, wenn die AF-Funktion eingeschaltet und die REG-Funktion ausgeschaltet ist.

Hinweis:

Diese Funktion kann verwendet werden, wenn für das Netzwerk ein regionales Programm empfangen wird.

TA (Verkehrsdurchsage)

Wenn im TA-Standby-Modus eine Verkehrsansage

übertragen wird, wird diese Verkehrsansage als oberste Priorität empfangen. Dies ist unabhängig

vom gewählten Funktionsmodus, sodass Sie stets die Verkehrsansagen erhalten. Das automatische Einstellen

eines Verkehrsprogramms ist ebenfalls verfügbar.

* Diese Funktion kann nur verwendet werden, wenn auf dem Display „TP“ angezeigt wird. Wenn „TP“ auf dem Display angezeigt wird, weist dies darauf hin, dass der empfangene RDS-Sender Verkehrsansagenprogramme anbietet.

TA-Bereitschaftsmodus einstellen

Wenn Sie die Taste [TA] gedrückt halten, leuchtet im Display „TA“ auf und der TA-Bereitschaftsmodus wird aktiviert, bis eine Verkehrsanlage übertragen wird. Sobald eine Verkehrsanlage übertragen wird, wird im Display „TRAF INF“ (Verkehrsinformationen) angezeigt. Wenn Sie während der Übertragung einer Verkehrsanlage die Taste [TA] gedrückt halten, wird die Wiedergabe der Verkehrsanlage abgebrochen und das Gerät wechselt wieder in den TA-Bereitschaftsmodus.

TA-Bereitschaftsmodus deaktivieren

Halten Sie die Taste [TA] gedrückt, während im Display „TA“ angezeigt wird. Die Anzeige „TA“ erlischt und der TA-Bereitschaftsmodus wird deaktiviert.

PTY (Programmtyp) auswählen

Diese Funktion ermöglicht die Wiedergabe einer Sendung der gewünschten Programmart.

* In einigen Ländern ist die PTY-Funktion noch nicht verfügbar.

* Im TA-Bereitschaftsmodus hat ein TP-Sender eine höhere Priorität als ein PTY-Sender.

PTY auswählen

Drücken Sie die Taste [MENU] (Menü) und drehen Sie dann den Drehregler [VOLUME] (Lautstärke), um den PTY-Typ auszuwählen. Drücken Sie den Drehregler [VOLUME] (Lautstärke). Das Gerät beginnt die Suche.

Dieses Gerät kann MP3-/WMA-Dateien wiedergeben.

Hinweis:

* Wenn Sie eine WMA-Datei mit aktivem DRM (Digital Rights Management) wiedergeben, erfolgt keine Audioausgabe.

DRM

(Digital Rights Management) deaktivieren

Wenn Sie Dateien mit Windows Media Player 9/10/11 brennen, können Sie unter „Brennoptionen“ -> „Weitere Brennoptionen“ -> Registerkarte „Musik kopieren“ die Option „Kopierschutz für Musik“ deaktivieren. Erstellen Sie dann die Dateien neu. Die Nutzung selbst erstellter WMA-Dateien unterliegt Ihrer eigenen Verantwortung.

Tipps für das Erstellen von MP3- und WMA-Dateien

Verwendbare Abtast- und Bitraten

1. Fügen Sie stets in Einzelbytezeichen die Dateierweiterung „mp3“ bzw. „wma“ zu MP3-/WMA-Dateien hinzu. Wenn Sie eine andere als die angegebene Dateierweiterung hinzufügen oder vergessen, die Dateierweiterungen hinzuzufügen, kann die Datei nicht abgespielt werden.
2. Dateien ohne MP3-/WMA-Daten werden nicht wiedergegeben. Die Dateien werden klanglos wiedergegeben, wenn Sie versuchen, Dateien ohne MP3-/WMA-Daten wiederzugeben.
3. Bei der Wiedergabe von VBR-Dateien stimmt die angezeigte Wiedergabezeit möglicherweise nicht mit der tatsächlich wiedergegebenen Stelle überein.
4. Bei der Wiedergabe von MP3-/WMA-Dateien entsteht zwischen den einzelnen Spuren eine kurze Unterbrechung ohne Klang.

Logisches Format (Dateisystem)

1. Wählen Sie beim Schreiben von MP3-/WMA-Dateien auf CD-R- oder CD-RW-

Discs „ISO9660 Level 1 oder 2 oder Joliet“ oder „Apple ISO“ als Format der Brennsoftware. Die ordnungsgemäße Wiedergabe ist unter Umständen nicht möglich, wenn die Disc mit einem anderen Format aufgenommen wird.

1. Der Ordner- und Dateiname kann bei der MP3-/WMA-Wiedergabe als Titel angezeigt werden. Der Titel darf jedoch höchstens 32 Einzelbyte-Buchstaben und -Zahlen (einschließlich der Erweiterung) enthalten.
2. Geben Sie Dateien nicht den gleichen Namen wie der Ordner, in dem die Datei enthalten ist.

Ordnerstruktur

Die Ordner der Disc dürfen maximal 8 hierarchische Ebenen umfassen.

Anzahl der Datelen und Ordner

1. Je Ordner können bis zu 999 Dateien erkannt werden.
   Bis zu 3000 Dateien können wiedergegeben werden.
2. Die Spuren werden in der Reihenfolge wiedergegeben, in der sie auf die Disc geschrieben wurden. (Die Spuren werden möglicherweise nicht immer in der Reihenfolge wiedergegeben, in der sie auf dem PC angezeigt werden.)
3. Je nach der zum Schreiben verwendeten Encoder-Software kann ein Rauschen auftreten.

Ausgabefunktion

Durch Drücken der Taste [ ] wird die Disc ausgegeben.

Hinweise:

* Wenn Sie eine CD gewaltsam in den Schacht einführen, bevor sie automatisch geladen wird, kann dies die CD beschädigen.
* Eine CD (12 cm), die nach der Ausgabe nicht entfernt wird, wird nach 15 Sekunden automatisch erneut geladen („Auto Reload“).
- Wenn beim Ausgeben oder Laden einer Disc ein Fehler auftritt, halten Sie die Taste [ △ ] gedrückt, um den Mechanismus zurückzusetzen.

CD/MP3/WMA-Bedienung CD/MP3/WMA-Bedienung

Wiedergabe einer bereits

geladenen Disc

Drücken Sie die Taste [SRC / 9], um den CD-/MP3-/WMA-Modus auszuwählen. Sobald das Gerät in den CD/MP3/WMA-Modus wechselt, beginnt automatisch die Wiedergabe.

Eine CD laden

Führen Sie die CD mittig und mit der beschrifteten Seite nach oben in den CD-Schacht ein. Nach dem Laden wird die CD automatisch wiedergegeben.

Hinweise:

* Führen Sie niemals Fremdgegenstände in den CD-Schacht ein.

* Wenn sich die CD nicht leicht einführen lässt, befindet sich möglicherweise bereits eine CD im Gerät oder das Gerät muss gewartet werden.
- Discs ohne die Kennzeichnung oder und CD-ROMs können mit diesem Gerät nicht wiedergegeben werden.
- Bestimmte CD-R-/CD-RW-Discs können unter Umständen nicht verwendet werden.

Anhalten der Wiedergabe

1. Drücken Sie die Taste [4], um die Wiedergabe anzuhalten.
   Auf dem Bildschirm wird „PAUSE“ angezeigt.
2. Um die CD-Wiedergabe fortzusetzen, drücken Sie erneut auf die Taste [4].

CD-Titel anzeigen

Dieses Gerät unterstützt die Anzeige von Titelinformationen für MP3/WMA-Discs.

Wenn die Funktion „SCROLL“ (Bildlauf) ausgeschaltet ist („OFF“), wird mit jedem Drücken der Taste [DISP] die Titelanzeige in der nachfolgend genannten Reihenfolge geändert.

MP3-/WMA-Disc

SPURNUMMER -> DATEI -> ORDNER -> TITEL -> INTERPRET -> ALBUM -> UHRZEIT -> SPURNUMMER

Hinweise:

• Wenn die MP3-/WMA-Disc über keine ID3 TAG-Informationen verfügt, wird auf dem Display „NO TITLE“ (kein Titel) angezeigt.
• Die Tag-Anzeige unterstützt nur ASCII-Zeichen.

Auswählen einer Spur

Nächste Spur

1. Drücken Sie die Taste [▶▶], um zum Beginn der nächsten Spur zu wechseln.
2. Mit jedem erneuten Drücken der Taste [▶▶] wechselt das Gerät zum Beginn der jeweils nächsten Spur.
3. Halten Sie bei der Wiedergabe einer MP3-/WMA-Disc die Taste [6] gedrückt (1 Sekunde), um 10 Spuren nach vorne zu springen.

Vorige Spur

1. Drücken Sie nach mehr als 3 Sekunden der Wiedergabe einer Spur auf die Taste [◀◀], um zurück zum Beginn der aktuellen Spur zu wechseln.
2. Drücken Sie die Taste [◀◀] innerhalb der ersten 3 Sekunden der Wiedergabe bzw. drücken Sie die Taste [◀◀] zweimal, um zum Beginn der vorigen Spur zu wechseln.
3. Halten Sie bei der Wiedergabe einer MP3-/WMA-Disc die Taste [5] gedrückt (1 Sekunde), um 10 Spuren nach hinten zu springen.

Schneller Vorlauf/schneller

Rücklauf

Schneller Vorlauf

Halten Sie die Taste [▶▶] gedrückt.

Schneller Rücklauf

Halten Sie die Taste [◀◀] gedrückt.

Bei MP3-/WMA-Discs vergeht bis zum Beginn der Suche bzw. zwischen den Spuren eine kurze Zeit. Unter Umständen wird die Wiedergabezeit falsch angezeigt.

Ordnerauswahl

Mit dieser Funktion können Sie einen Ordner, der MP3-/WMA-Dateien enthält, auswählen und die Wiedergabe von der ersten Spur im Ordner beginnen.

1. Drücken Sie die Taste [5] oder [6]. Drücken Sie die Taste [6], um zum nächsten Ordner zu wechseln. Drücken Sie die Taste [5], um zum vorigen Ordner zu wechseln.
2. Drücken Sie zum Auswählen einer Spur die Taste [◀◀] oder [▶▶].

CD/MP3/WMA-Bedienung

Suchfunktion

1. Drücken Sie auf die Taste [MENU], um in den Modus FOLD SCH (Ordnersuche) zu wechseln. Drücken Sie die Taste [VOLUME] (Lautstärke), um in den Ordnerlistensuchmodus zu wechseln.
2. Drehen Sie den Drehregler [VOLUME] (Lautstärke), um einen Ordner auszuwählen.
3. Drücken Sie die Taste [VOLUME] (Lautstärke), um in den Dateilistensuchmodus zu wechseln. Die Spurliste wird auf dem Display angezeigt.
4. Drehen Sie den Drehregler [VOLUME] (Lautstärke), um eine Spur auszuwählen.
5. Drücken Sie zur Wiedergabe auf den Drehregler [VOLUME] (Lautstärke).
6. Bei der Wiedergabe von MP3-/WMA-Dateien wird diese Funktion im aktuellen Ordner ausgeführt.

TOP-Funktion

Mit der TOP-Funktion wird der CD-Player auf die erste Spur der Disc zurückgesetzt. Halten Sie die Taste [4] gedrückt (1 Sekunde), um die erste Spur (Spurnummer 1) auf der Disc wiederzugeben.

Weitere Wiedergabefunktionen

Anspielen

Mit dieser Funktion werden die ersten 10 Sekunden aller auf der Disc aufgezeichneten Spuren wiedergegeben.

Drücken Sie die Taste [ 1 ], um alle Titel nacheinander anzuspielen.

Wiedergabe wiederholen

Mit dieser Funktion wird die aktuelle Spur der Disc bzw. des MP3-/WMA-Ordners wiederholt wiedergegeben.

CD:

1. Drücken Sie ein- oder mehrmals auf die Taste [2], bis „RPT ON“ (Wiederholung ein) auf der LCD-Anzeige angezeigt wird, um die Wiederholungsfunktion zu aktivieren.
2. Drücken Sie erneut auf die Taste [ 2 ], um die Wiedergabewiederholung zu deaktivieren. Auf dem Display wird „RPT OFF“ angezeigt.

MP3/WMA:

1. Drücken Sie ein- oder mehrmals die Taste [2], bis „TRK RPT“ (Spurwiederholung) auf dem Display angezeigt wird, um die Wiederholungsfunktion zu aktivieren. Auf dem Display leuchtet „RPT“ auf.
2. Drücken Sie bei MP3/WMA-Dateien mehrmals auf die Taste [2], bis im Display "FOLD RPT" (Ordnerwiederholung) angezeigt wird, um die Ordnerwiederholung zu aktivieren.
3. Drücken Sie wiederholt auf die Taste [2], bis „RPT OFF“ (Wiederholung aus) im Display angezeigt wird, um die Wiederholungsfunktion zu deaktivieren. Die Anzeige „RPT“ (Wiederholung) erlischt.

Zufällige Wiedergabe

Mit dieser Funktion können Sie die auf der Disc aufgezeichneten Spuren in zufälliger Reihenfolge wiedergeben.

Drücken Sie die Taste [3], um die Zufallswiedergabe zu aktivieren.

USB-Bedienung

1. Öffnen Sie die Abdeckung des USB-Anschlusses an der rechten Seite des Geräts. Schließen Sie ein USB-Kabel (CCA-755) am USB-Anschluss an. Schließen Sie ein USB-Gerät am USB-Kabel an.
   Wenn ein USB-Gerät angeschlossen wird, liest das Gerät automatisch die darauf gespeicherten Dateien.
2. Üm Schäden am USB-Gerät zu vermeiden, wählen Sie eine andere Quelle oder schalten Sie das Gerät aus, bevor Sie das USB-Gerät entfernen. Entfernen Sie erst dann das USB-Gerät. Öffnen Sie die Abdeckung nach links.
3. Die Bedienung entspricht der Bedienung im MP3-/WMA-Modus.

Bedienung im AUX-Modus

Drücken Sie die Taste [SRC / ⓣ], um den Modus „AUX“ auszuwählen.

Der AUX-Modus eignet sich für Audioinhalte auf Geräten, die über den 3,5-mm-Klinkensteckeranschluss an der Gerätevorderseite angeschlossen sind.

AUX-Eingangsempfindlichkeit einstellen

1. Halten Sie die [DISP]-Taste eine Sekunde lang gedrückt.
2. Drehen Sie den Drehregler [VOLUME] (Lautstärke), um die Option „AUX SENS“ (AUX-Empfindlichkeit) auszuwählen.
3. Wenn der Ausgangspegel des angeschlossenen externen Audioplayers auf „HIGH“ (hoch) eingestellt ist, drehen Sie den Regler [VOLUME] (Lautstärke), um „LOW“ (niedrig) auszuwählen. Wenn der Ausgangspegel „LOW“ ist, wählen Sie „HIGH“ aus.

6. FEHLERBEHEBUNG

ALLGEMEINES

Problem Ursache Maßnahme
Das Gerät kann nicht eingeschaltet werden.	Die Sicherung des Geräts ist durchgebrannt.	Mit einer neuen Sicherung mit richtiger Amperezahl ersetzen.
	Die Fahrzeugsicherung ist durchgebrannt.	Mit einer neuen Sicherung mit richtiger Amperezahl ersetzen.
Das Gerät kann nicht eingeschaltet werden. Keine Reaktion beim Drücken der Tasten. Die Anzelge stimmt nicht.	Funktionslörung des Mikroprozessors aufgrund von Rauschen usw.	Schalten Sie das Gerät aus und entfernen Sie die Frontolende.Drücken Sie mit einem dünnen Gegenstand die Taste [RESET] (Zurücksetzen).Hinweis:Schalten Sie die Stromversorgung (Zündung) aus, wenn die Taste [RESET] (Zurücksetzen) gedrückt wird. Beim Drücken der Taste [RESET] (Zurücksetzen) werden im Speicher hinterlegte Radiosender, Titel usw. gelöscht.
Keine/niedrige Audioausgabe	Audioausgang falsch angeschlossen	Verkabelung überprüfen und korrigieren
	Lautstärke zu niedrig eingestellt Laustärkepegel erhöhen
	Lautsprecher beschädigt Lautsprecher ersetzen
	Slark einseitig geregelte Balance Baance in die mittlere Position bringen
	Lautsprecherverkabelung berührt metallene Fahrzeugteile	Lautsprecherverkabelungskiemmen Isolleren
Schwache Klangqualität oder Verzerrung	Nicht-Standard-Disc verwendet Standard-Disc verwenden
	Lautsprecherleistung stimmt nicht mit dem Gerät überein	Lautsprecher ersetzen
	Falsche Verkabelung Verkabelung überprüfen und korrigieren
	Lautsprecher kurzgeschlossen Verkabelung überprüfen und korrigieren
Gerät wird zurückgesetzt, wenn der Motor ausgeschaltet ist	Falscher Anschluss zwischen ACC und Batterie	Verkabelung überprüfen und korrigieren

DISC-Player

Problem Ursache Maßnahme
Disc kann nicht geladen werden.	Eine andere Disc ist bereits geladen	Werten Sie die Disc aus, bevor Sie eine neue laden.
	Im Gerät befindet sich ein Fremdkörper. Fremdkörper aus dem Gerät entfernen
Tonaussetzer oder Rauschen	Verunreinigte CD Disc mit einem welchen Tuch reinigen Stark verkratzte oder verbogene CD Disc ohne Kratzer verwenden
Schlechter Klang direkt nach dem Einschalten	Auf der Innenlinse kann sich Kondenswasser bilden, wenn das Fahrzeug in einer feuchten Umgebung abgestellt wird.	Etwa 1 Stunde lang eingeschaltet trocknen lassen

USB-Player

Problem Ursache		Maßnahme
USB-Gerät kann nicht eingeschoben werden.	Das USB-Gerät wurde falsch herum eingesteckt.	Drehen Sie das USB-Gerät herum und versuchen Sie es noch einmal.
	Der USB-Anschluss ist beschädigt.	Verwenden Sie ein neues USB-Gerät.
USB-Gerät wird nicht erkannt.	Das USB-Gerät ist beschädigt. Trennen Sie das USB-Gerät und schließen Sie als wieder an. Wenn das Gerät immer noch nicht erkannt wird, versuchen Sie es mit einem anderen USB-Gerät.
	Lockere Steckverbinder
Kein Ton und die Anzeige „No Filio“ (Keine Datei)	Auf dem USB-Gerät ist keine MP3-WMA-Datei gespelchert.	Speichern Sie diese Dateien ordnungsgemäß auf dem USB-Gerät.
Tonausselzer oder Rauschen	MP3-WMA-Dateien nicht richtig kodiert	Richtig kodierte MP3-WMA-Dateien verwenden

7. FEHLERANZEIGEN

Im Fall einer Störung werden folgende Fehleranzeigen angezeigt.

Führen Sie die beschriebenen Maßnahmen durch, um das Problem zu beheben.

Display (Anzeige)	Ursache	Maßnahme
ERROR (Fehler)	Die Disc wurde falsch eingelegt.	Geben Sie die Disc aus und laden Sie sie richtig.
	Das Disc-Format wird nicht unterstützt. Versuchen Sie es mit einer anderen Disc.
	Zeigt eine Störung des Gerätemechanismus an.	Wenden Sie sich an den Händler, bei dem Sie das Gerät erworben haben.

Wenn ein anderer als einer der oben beschriebenen Fehler angezeigt wird, drücken Sie die Taste [RESET] (Zurücksetzen). Wenn das Problem weiterhin besteht, schalten Sie das Gerät aus und wenden Sie sich an Ihren Händler.

* Wenn die Taste[RESET] (Zurücksetzen) gedrückt wird, werden die gespeicherten Radiosender usw. gelöscht.

8. TECHNISCHE DATEN

UKW-Tuner

Frequenzbereich: 87,5-108,0MHz

Eingangsempfindlichkeit: 8 dBf

Frequenzgang: 30 Hz–15 kHz

Stereotrennung: 30 dB (1 kHz)

Signal-Rausch-Verhältnis: >55 dB

MW-Tuner

Frequenzbereich: 531–1602 kHz

Eingangsempfindlichkeit (S/N=20 dB): 30 dBμ

LW-Tuner

Frequenzbereich: 153-279kHz

Eingangsempfindlichkeit (S/N=20 dB): 34 dBμ

CD-Player

System: Digital-Disc-Audiosystem

Frequenzgang: 20 Hz–20 kHz

Signal-Rausch-Verhältnis: >89 dB

Klimfaktor: unter 0,2% (1 kHz)

Kanaltrennung: >60 dB

MP3-/WMA-Modus

MP3-Abtastrate: 8 kHz bis 48 kHz

MP3-Bitrate: 8 kbit/s bis 320 kbit/s/VBR

WMA-Bitrate: 8 kbit/s bis 320 kbit/s

Logisches Format: ISO9660 Level 1, 2

Joliet-Dateisystem

USB

Spezifikation: USB 1.0/2.0

Abspielbare Audioformate:

MP3 (.mp3): MPEG-1/2/Audio Layer 3

WMA (.wma): Version 7/8/9.1/9.2

Audioverstärker

Maximale Leistungsabgabe:

200 W (50 W x 4)

Lautsprecherimpedanz:

4Ω (4 bis 8 Ωulässig)

Leistung

4 x 24 W DIN 45324, +B=14.4 V

Eingang

Audioeingangsempfindlichkeit:

Hoch: 320 mV (bei 1-V-Ausgang)

Mittel: 650 mV (bei 1-V-Ausgang)

Niedrig: 1,3 V (bei 1-V-Ausgang)

(Eingangsimpedanz 10k oder höher)

AUX-Eingangspegel: ≤2 V

Allgemein

Stromversorgungsspannung

14,4 V Gleichstrom (10,8 bis 15,6 V

zulässig), negativ geerdet

Ausgangsspannung Vorverstärker:

2,0 V (CD-Wiedergabemodus: 1 kHz,

0 dB, 10kΩLast)

Sicherung: 15 A

Abmessungen des Steuergeräts:

188 mm (Breite) × 58 mm (Höhe) ×

187 mm (Tiefe)

Gewicht des Steuergeräts: 1,1kg

- Änderungen der technischen Daten und

Gestaltung vorbehalten.

9.EINBAU-/VERKABELUNGSANLEITUNG

INHALT

1) Bevor Sie beginnen....38 2) Lieferumfang....38
3) Allgemeine Vorsichtsmaßnahmen....38 4) Wichting Ulgeine für den Fischen...22
4) Wichtige Hinweise für den Einbau....38 5) Einbau des Hauptgeräts....38
6) Ausbau des Hauptgeräts 39
7) Verkabelung und Anschlusses......40
8) Anschließen von Zubehör 40

1) Bevor Sie beginnen

1. Dieses Gerät ist ausschließlich für die Verwendung in Fahrzeugen mit negativ geordeter 12-V-Stromversorgung ausgelegt.
2. Lesen Sie diese Anleitung sorgfältig durch.
3. Trennen Sie die Batterieklemme, bevor Sie mit dem Einbau beginnen. Dadurch werden Kurzschlüsse während des Einbaus vermieden. (Abbildung 1)

Abbildung 1

2) Lieferumfang

Hauptgerät....1
Einbaurahmen 1
Schrauben, M5 x 6 mm....4
Inbusschlüssel (für den Ausbau)......2
Gummikappe 1

Spezialschraube (M4x42)....1
Benutzerhandbuch .... 1 Netzkabel .... 1
Lautsprecherkabel 1
Spezialschraube (Arretierung der
Frontblende)....1

3) Allgemeine Vorsichtsmaßnahmen

1. Öffnen Sie nicht das Gehäuse. Es enthält keine Teile, die durch den Benutzer gewartet werden können. Wenn beim Einbau etwas in das Gerät hineinfallen sollte, wenden Sie sich an Ihren Händler oder ein zugelassenes Clarion-Kundendienstzentrum.

2. Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Verwenden Sie niemals grobe Tücher, Verdünner, Benzin, Alkohol usw. Bei hartnäckigen Verschmutzungen geben Sie etwas kaltes oder warmes Wasser auf ein weiches Tuch und wischen Sie den Schmutz vorsichtig ab.

4) Wichtige Hinweise für den Einbau

1. Legen Sie alle für den Einbau des Steuergeräts benötigten Gegenstände zurecht, bevor Sie beginnen.
2. Der Einbauwinkel des Geräts darf höchstens 30° betragen. (Abbildung 2)
3. Wenn Arbeiten an der Fahrzeugkarosserie erforderlich sind, beispielsweise das

Abbildung 2 Abbildung 3

Bohren von Löchern, wenden Sie sich zunächst an Ihren Fahrzeughändler.

1. Verwenden Sie zum Einbau die mitgelieferten Schrauben. Die Verwendung anderer Schrauben kann Beschädigungen verursachen. (Abbildung 3)

5) Einbau des Hauptgeräts

1. Positionieren Sie den Einbaurahmen in der Instrumententafel. Blegen Sie die Arretierungen des Einbaurahmens mit einem Schraubendreher nach innen und sichern Sie die Arretierungen.
2. Schließen Sie die Kabel wie in Abbildung 7 dargestellt an.
3. Schieben Sie das Gerät in den Einbaurahmen, bis es einrastet.
4. Achten Sie auf die Ober- und Unterkante des Passrahmens und darauf, dass alle Haken einrasten.

Hinweise:

1. Für einige Fahrzeugmodelle ist für den Einbau ein bestimmter Montagesatz erforderlich. Wenden Sie sich an Ihren Clarion-Händler.
2. Sichern Sie die vordere Arretierung, um sicherzustellen, dass das Steuergerät fest fixiert ist.

• Konsolenöffnungsabmessungen

Hinweise zum Einbau

1. Vergewissem Sie sich vor dem Einbau, dass alle Anschlüsse richtig vorgenommen wurden und dass das Gerät richtig funktioniert. Falsch vorgenommene Anschlüsse können Schäden am Gerät verursachen.
2. Verwenden Sie nur Zubehör, das eigens für dieses Gerät entwickelt und hergestellt wurde. Die Verwendung von anderen, nicht zugelassenen Zubehörteilen kann zu Schäden am Gerät führen.
3. Befestigen Sie vor dem Einbau die Netzkabel.
4. Bauen Sie das Gerät NICHT in der Nähe einer Hitzequelle ein, um Schäden an elektrischen Bautellen, beispielsweise dem Laserkopf, zu vermeiden.
5. Bauen Sie das Gerät horizontal ein. Wenn das Gerät in einer Position eingebaut wird, die um mehr als 30° von der Horizontalen abweicht, kann dies die Leistung beeinträchtigen.

1. Schließen Sie zuerst den Plus- und dann den Minuspol an, um eine Funkenbildung zu vermeiden.
2. Blockieren Sie NICHT den Ausgang des Kühlgebläses, um eine ausreichende Wärmeabfuhr zu gewährleisten. Andernfalls können Schäden am Gerät auftreten.

Einbau des Hauptgeräts

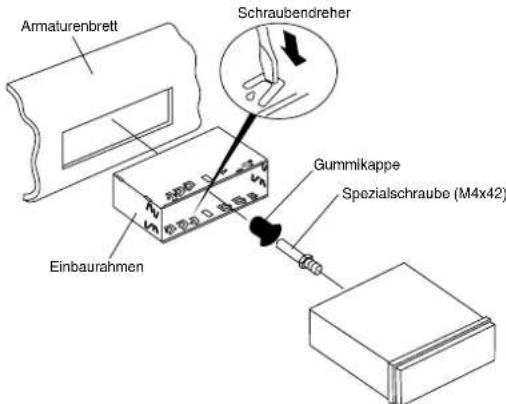

Methode A

1. Führen Sie den Einbaurahmen in die Instrumententafel ein. Wählen Sie je nach Spaltbreite eine geeignete Einbaulasche und biegen Sie die Lasche mit einem Schraubendreher nach außen, um den Einbaurahmen zu fixieren.
2. Drehen Sie eine Schraube (M4×42) in die Bohrung an der Geräterückseite ein und decken Sie die Schraube mit einer Gummikappe ab (siehe Abbildung unten).
3. Schieben Sie das Gerät in den Einbaurahmen, bis es hörbar einrastet.

Methode B

1. Führen Sie das Gerät direkt in die Einbauöffnung am Armaturenbrett ein.
2. Führen Sie Zylinderkopfschrauben (M5×6) durch die Bohrungen in der Einbauöffnung und durch die Bohrungen am Gerät. Ziehen Sie die Schrauben links und rechts fest.

Einbau des Passrahmens

Befestigen Sie den Passrahmen um die Frontblende.

Achten Sie auf die Ober- und Unterkante des Passrahmens und darauf, dass alle Haken einrasten.

6) Ausbau des Hauptgeräts

Passrahmen demontieren

1. Drücken Sie den Passrahmen nach rechts und ziehen Sie den rechten Teil heraus.

1. Drücken Sie den Passrahmen nach links und ziehen Sie den linken Teil heraus.

Gerät ausbauen

1. Schalten Sie das Gerät aus.
2. Entfernen Sie die Blende.
3. Entfernen Sie den Passrahmen.

4. Führen Sie die Ausbauschlüssel ein, bis sie einrasten, und ziehen Sie das Gerät heraus.

5. Trennen Sie alle Kabel

7) Verkabelung und Anschlüsse 8) Anschließen von Zubehör

- Anschließen externer Verstärker

Externe Verstärker können an den 2-Kanal-Cinch-Ausgang angeschlossen werden. Vergewissern Sie sich, dass die Steckverbinder nicht geerdet oder kurzgeschlossen sind, um eine Beschädigung des Geräts zu vermeiden.

CE

English:

Konformitätserklärung

Wir, Clarion, erklären, dass dieses Modell CZ104E den Bestimmungen der Richtlinie 1999/5/EG im Hinblick auf die grundlegenden Anforderungen und andere relevante Bestimmungen entspricht.

Italiano:
