Produkttyp	Autoradio mit DVD-Player
Marke	AEG
Modell	AR 4023 DVD
Bauform	1-DIN
Abmessungen (B x H x T)	178 x 50 x 165 mm
Gewicht	1,5 kg
Stromversorgung	12V DC (Autobatterie)
Maximale Leistung	4 x 50 W
Display	LCD mit Touchscreen (2,8 Zoll)
Wiedergabemedien	DVD, CD, MP3, WMA, JPEG
Anschlüsse	USB, SD-Kartensteckplatz, AUX-Eingang, Bluetooth
Radiotuner	AM/FM mit RDS
Bluetooth-Version	4.2
Audioausgang	4-Kanal RCA-Vorverstärkerausgänge
Videoausgang	Composite-Videoausgang
Fernbedienung	Inklusive (IR)
Lenkradfernbedienung	Kompatibel (Adapter möglicherweise erforderlich)
Zusätzliche Funktionen	Equalizer, Subwoofer-Steuerung, Anti-Shock
Sicherheit	Abnehmbares Bedienteil zum Diebstahlschutz
Lieferumfang	Autoradio, Kabelbaum, Einbauset, Fernbedienung
Staub- und Feuchtigkeitsschutz	Nicht angegeben (typisch für den Innenbereich)

Häufig gestellte Fragen - AR 4023 DVD AEG

Wie setze ich das AEG AR 4023 DVD auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste (normalerweise ein kleines Loch in der Nähe des Frontpanels) mit einer Büroklammer 5 Sekunden lang gedrückt. Dadurch werden alle Benutzereinstellungen gelöscht und die Standardeinstellungen wiederhergestellt.

Kann ich Video auf dem Autoradio-Bildschirm abspielen?

Ja, das AR 4023 DVD verfügt über einen integrierten LCD-Bildschirm, der DVDs und Videodateien über USB oder SD-Karte abspielen kann. Stellen Sie sicher, dass das Handbremse-Kabel angeschlossen ist, um die Videowiedergabe während der Fahrt zu ermöglichen (oder verwenden Sie einen Bypass-Adapter).

Welche Audioformate werden unterstützt?

Das Gerät unterstützt MP3- und WMA-Dateien für die Audiowiedergabe von Disc, USB oder SD-Karte. Es spielt auch normale Audio-CDs ab.

Wie koppele ich mein Telefon über Bluetooth?

Aktivieren Sie Bluetooth auf Ihrem Telefon und drücken Sie dann die BT-Taste am Radio. Suchen Sie in den Bluetooth-Einstellungen Ihres Telefons nach 'AEG AR 4023' und wählen Sie es aus. Geben Sie 0000 ein, wenn Sie nach einer PIN gefragt werden.

Der Radioempfang ist schlecht. Was kann ich tun?

Überprüfen Sie den Antennenanschluss auf der Rückseite des Geräts. Stellen Sie sicher, dass die Antenne vollständig ausgefahren und nicht beschädigt ist. Sie können auch versuchen, das Auto umzustellen oder eine verstärkte Antenne zu verwenden.

Mein Radio schaltet sich nicht ein. Was ist los?

Überprüfen Sie zuerst die Autosicherung für den Radiostromkreis (normalerweise im Sicherungskasten). Stellen Sie außerdem sicher, dass der Kabelbaum ordnungsgemäß an die Strom- und Masseanschlüsse des Autos angeschlossen ist. Ein Multimeter kann helfen, 12V am gelben (Speicher) und roten (Zündung) Kabel zu testen.

Kann ich eine Rückfahrkamera anschließen?

Ja, das AR 4023 DVD verfügt über einen Videoeingang für eine Rückfahrkamera. Schließen Sie den Videoausgang der Kamera an die 'CAM IN'-RCA-Buchse (normalerweise gelb) an. Das Gerät schaltet automatisch auf das Kamerabild um, wenn der Rückwärtsgang eingelegt wird (erfordert Anschluss an das Rücklichtkabel).

Wie stelle ich die Uhr ein?

Halten Sie die DISP-Taste 3 Sekunden lang gedrückt. Stellen Sie mit dem Lautstärkeregler oder den Pfeiltasten die Stunde und Minute ein. Drücken Sie erneut DISP, um zu bestätigen.

Welche maximale USB-/SD-Kartengröße wird unterstützt?

Das Gerät unterstützt USB-Sticks und SD-Karten bis zu 32GB mit FAT32-Formatierung. Größere Laufwerke werden möglicherweise nicht erkannt.

Der Bildschirm ist leer, aber der Ton funktioniert. Warum?

Drücken Sie die MODE-Taste, um durch die Quellen zu blättern. Wenn es immer noch leer ist, versuchen Sie, die Helligkeit anzupassen (DISP gedrückt halten > Lautstärke drehen). Wenn das Problem weiterhin besteht, ist der Bildschirm möglicherweise defekt; wenden Sie sich an den AEG-Support.

BEDIENUNGSANLEITUNG AR 4023 DVD AEG

Bedienungsanleitung/Garantie

Instruction Manual

3"/7,6 cm Autoradio mit DVD/USB/Card Reader

Übersicht der Bedienelemente ......Seite 3

Bedienungsanleitung ......Seite 5

Sicherheitshinweise ......Seite 5

Verkehrssicherheit ......Seite 5

Sicherheitshinweise für die Dauer der

Montage/Anschluss ......Seite 5

Wichtige Zusatzinformationen zum

Einbau Ihres Autoradios!......Seite 6

Installation....Seite 7

Anschluss......Seite 7

Bedienhinweise ......Seite 7

Inbetriebnahme ......Seite 8

Bedienung (Abbildung 2: Bedienfeld) ......Seite 9

Über den DVD Player ......Seite 12

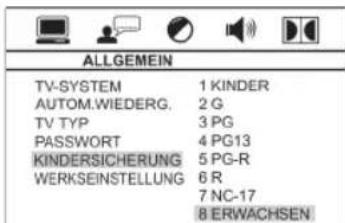

Voreinstellungen ändern ......Seite 14

Technische Daten ......Seite 17

Konformitätserklärung ......Seite 17

Störungsbehebung ......Seite 17

Handhabung einer CD/DVD ......Seite 18

Garantie ......Seite 19

Stichwortverzeichnis – Index ......Seite 21

Menü-Übersicht ......Seite 22

ENGLISH

Contents

Übersicht der Bedienelemente

Abbildung 1: Fernbedienung; Illustration 1: Remote Control

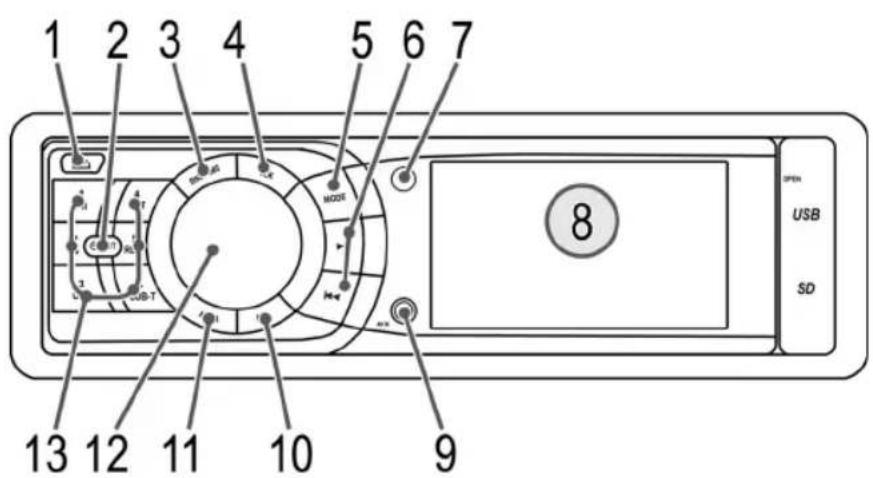

Abbildung 2: Bedienfeld; Illustration 2: Control Panel

Deutsch

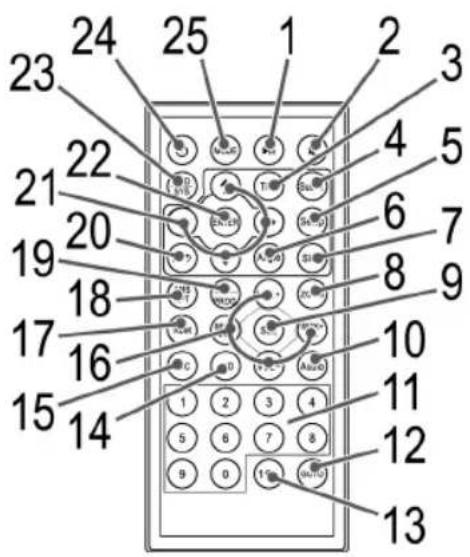

Abbildung 1: Fernbedienung

1 ▶ PLAY/PAUSE:

CD/MP3/DVD Modus: Die Wiedergabe starten, Bild/Track anhalten.

2 ☒: Stummschalten.

3 TITLE:

Titelmenü der DVD anzeigen (abhängig von der DVD).

4 SUB-T: Im DVD Modus zum Umschalten der Untertitelsprachen (sofern vorhanden).

5 SETUP: Setup-Menü starten.

6 ANGLE: Bildwinkel auswählen (sofern vorhanden).

7 SLOW: Zeitlupe. Film weiter abspielen mit der Taste „▶II“.

8 ZOOM: Im DVD Modus zum Ein- oder Auszoomen.

9 SEL:

Radio Modus:

Auswahl des Klang-/ Bildmodus.

10 AUDIO: DVD Modus: Audiosprachen umschalten (abhängig von der DVD).

11 Zifferntasten:

a) Radio Modus:

- Kurz drücken (0-6): Senderanwahl.

- Lang drücken (0-6): Senderspeicherung.

b) CD/MP3/DVD Modus:

Direkte Anwahl der Kapitel oder Lied-Nummer.

12 GOTO: Passage der CD/DVD direkt ansteuern.

13 10+: Zur Anwahl der Kapitel/Tracks über 9. Erneuter Druck erhöht um jeweils 10.

14 OSD: CD/MP3/DVD Modus: Wechsel der Anzeigen.

15 PBC: Playback Control bei VCD ein-/ausschalten.

16 VOL +/-: Lautstärke erhöhen/vermindern.

SEEK+/▶Radiomodus: Manueller Sendersuchlauf.

CD/MP3/DVD Modus: Sprung zum nächsten Kapitel oder Lied.

SEEK-/Radiomodus: Manueller Sendersuchlauf.

CD/MP3/DVD Modus: Sprung zum vorherigen Kapitel oder Lied.

17 RDM: Im CD/MP3/DVD Modus: Zufallswiedergabe.

18 AMS/RPT:

a) Radio Modus:

- Kurz drücken: Automatische Sendersuche.

- Lang drücken: Automatische Senderspeicherung.

b) DVD Modus: Titel, Kapitel, etc. wiederholen.

19 ST/PROG:

a) Radio Modus: Stereo/Mono Umschaltung.

b) CD/MP3/DVD Modus: Playlist anzeigen.

20 ■: Wiedergabe stoppen.

21 Richtungstasten:

DVD Modus: Navigation im Bildschirmmenü.

22 ENTER: Die Eingabe bestätigen.

23 BND/SYS:

a) Radio Modus: Umschalten der 3 FM- und 2 MW-Ebenen.

b) CD/MP3/DVD Modus: AUTO/NTSC/PAL Farbnormumschaltung

24 Standby-Modus aktivieren.

25 MODE: Auswahl des Betriebsmodus (CD/DVD, AV, Radio usw.).

Abbildung 2: Bedienfeld siehe Abschnitt Bedienung.

Bedienungsanleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude beim Gebrauch.

Sicherheitshinweise

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf.

• Verwenden Sie das Gerät nur für den vorgesehenen Zweck.
• Das Gerät so einbauen, dass vorhandene Lüftungsöffnungen nicht verdeckt werden.
• Niemals das Gehäuse des Gerätes öffnen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Bei Beschädigung des Gerätes, das Gerät nicht mehr in Betrieb nehmen, sondern von einem Fachmann reparieren lassen.

Diese Symbole können sich ggfs. Auf dem Gerät befinden und sollen auf folgendes hinweisen:

Das Symbol mit Ausrufezeichen soll den Benutzer auf wichtige Bedienungs- oder Wartungs-Hinweise in den Begleitpapieren hinweisen.

Geräte mit diesem Symbol arbeiten mit einem „Klasse 1-Laser“ zur Abtastung der CD/DVD. Die eingebauten Sicherheitsschalter sollen verhindern, dass der Benutzer gefährlichem, für das menschliche Auge nicht sichtbarem Laserlicht ausgesetzt wird, wenn das CD-Fach geöffnet ist.

Diese Sicherheitsschalter sollten auf keinen Fall überbrückt oder manipuliert werden, sonst besteht die Gefahr, dass Sie sich dem Laser-Licht aussetzen.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS: Hebt Tipps und Informationen für Sie ervor.

Kinder und gebrechliche Personen

- Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

WARNUNG!

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

Verkehrssicherheit

WARNUNG:

• Die Verkehrssicherheit ist oberstes Gebot. Benutzen Sie daher Ihre Autoradioanlage immer so, dass Sie stets der aktuellen Verkehrssituation gewachsen sind.
• Bedenken Sie, dass Sie bei einer Geschwindigkeit von 50 km/h in der Sekunde 14 m fahren.
• In kritischen Situationen raten wir von einer Bedienung ab.
• Die Warnhinweise z.B. von Polizei und Feuerwehr müssen im Fahrzeug rechtzeitig und sicher wahrgenommen werden können.
• Hören Sie deshalb während der Fahrt Ihr Programm nur in angemessenerer Lautstärke.
• Eine, mit der Handbremse des Fahrzeugs, gekoppelte Sperre verhindert aus Sicherheitsgründen bestimmte Funktionen des Gerätes, während der Fahrt. Um die Funktionen nutzen zu können, halten Sie an einem sicheren Ort an und betätigen Sie die Handbremse.
• Bitte beachten Sie, dass der Betrieb des DVD-Players während der Fahrt und bei laufendem Motor nicht zulässig ist!
• Um ernste Verkehrsunfälle zu vermeiden, installieren Sie das Gerät so, dass es Sie bei der Bedienung des Lenkrades, Ganghebels usw. nicht behindert.
• Ebenfalls dürfen Sicherheitseinrichtungen, wie z.B. Airbag und die freie Sicht nicht behindert werden.
• Ein eventuell zusätzlich angeschlossener Monitor darf auf keinen Fall so montiert werden, dass er während der Fahrt vom Fahrer eingesehen werden kann!

Sicherheitshinweise für die

Dauer der Montage/Anschluss

- Zuerst den Minuspol, dann den Pluspol der Batterie abklemmen. (Anklemmen in umgekehrter Reihenfolge.)

HINWEIS:

Bitte beachten: Ist die Batterie vom Netz, verlieren alle flüchtigen Speicher ihre Informationen. Beachten Sie die Sicherheitshinweise des KFZ- Herstellers.

6

Deutsch

• Die Hauptsicherung muss möglichst nahe (maximal nach 30 cm) am Pluspol der Batterie installiert werden, damit das Auto vor einem eventuellen Kabelbrand z.B. durch Unfall geschützt ist. Sollte die Installation dieser Vorgabe nicht entsprechen, erlischt der Versicherungsschutz.
• Der Querschnitt des Plus- und Minuskabels darf 1,5 mm² nicht unterschreiten.

Installationstipps:

• Kabelschutztüllen schützen Kabel vor Durchscheuern an scharfen Karosserieteilen.
  • Die Isolierung der Kabel darf bei der Installation nicht beschädigt werden.
• Das richtige Werkzeug ist bei einer Car-HiFi-Installation selbstverständlich.

Je nach Bauart kann Ihr Fahrzeug von dieser Beschreibung abweichen. Für Schäden durch Einbau- oder Anschlussfehler und für Folgeschäden übernehmen wir keine Haftung.

Wichtige Zusatzinformation zum Einbau Ihres Autoradios!

1. Die Schrauben (h) der Transportsicherung bitte vor der Montage entfernen, da sonst die CD nicht eingezogen werden kann.
2. Das Gerät ist für den Minuspol der Batterie ausgelegt, der an die Fahrzeugkarosserie angeschlossen sein muss. Dies bitte vor Installation überprüfen.

3. Bitte beachten Sie beim Einbau/Anschluss Ihres Gerätes, dass nicht jedes Fahrzeug mit einem „ISO Anschluss“ versehen ist. In diesem Fall empfehlen wir Ihnen den Einsatz eines KFZ spezifischen ISO Adapter. Adapter erhalten Sie im Autozubehörhandel und/oder bei Ihrer KFZ Werkstatt.

4. Bei der Belegung des „Dauer +“ (Dauerstromanschluss) kann es je nach Fahrzeugtyp zu Abweichungen kommen. (Dies ist jedoch für die Speicherung der Senderstationen notwendig.)

Um alle Funktionen zu gewährleisten ist der Einbau entsprechend dieser Anleitung zwingend erforderlich. Im Zweifel wenden Sie sich an eine autorisierte KFZ Werkstatt.

Bedingt durch die verschiedenen Fahrzeugtypen bzw. Fahrzeughersteller, ist eine korrekte Belegung des ISO Steckers nicht gewährleistet; selbst wenn die ISO Steckeranschlüsse mechanisch aufeinander passen. Daher ist es eventuell erforderlich den Stromanschluss zu ändern bzw. Kfz-spezifische Adapter zu verwenden.

i

INWEIS:

Bei korrektem Anschluss lässt sich das Radio über die Zündung ein- bzw. ausschalten. Bei eventuellem Verlust der gespeicherten Sender erhält das Radio keinen, für die Senderspeicherung erforderlichen, „Dauer +“.

△

ACHTUNG:

Bei einem Anschluss an „Dauer +“ ohne Zündung, kann es trotz ausgeschaltetem Radio zu einer unnötigen Belastung der Autobatterie kommen. Im schlimmsten Fall zu einer Entladung der Autobatterie.

1. Der maximale Neigungswinkel beim Einbau Ihres Autoradios darf 20° nicht überschreiten, da bei größeren Einbauwinkeln die Funktion Ihres Autoradios (CD-Player) nicht mehr gewährleistet ist.
2. Je nach Fahrzeugtyp können in Ausnahmefällen Störgeräusche im Radio/CD/DVD Betrieb auftreten. Diese lassen sich mit einem zusätzlichen Entstörfilter entsprechend beseitigen. Ihr Gerät ist bereits serienmäßig mit einem Entstörfilter ausgerüstet. Trotzdem kann es fahrzeugbedingt zu Beeinträchtigungen kommen. Entstörfilter erhalten Sie im Autozubehörhandel und/oder bei Ihrer KFZ Werkstatt.
3. Bitte achten Sie beim Einbau Ihres Radios darauf, dass die Rückseite des Radios genügend Freiraum hat, damit eine ausreichende Kühlung gewährleistet ist.
4. Beim Antennenanschluss gibt es zwei verschiedene Normen. Erstens den alten (50 Ohm) mit langem, herausstehendem Rundkontakt fahrzeugseitig und einer Rundbuchse auf der Radioseite. Zweitens ISO-genormte Antennenstecker (150 Ohm). Adapter für beide Formate bieten Zubehörhersteller und/oder Ihrer KFZ Werkstatt an.

i

HINWEIS:

Bei VW/Audi unbedingt beachten: Bei der Antenne in Ihrem Fahrzeug kann es sich um eine aktive Antenne handeln. Diese benötigt eine Spannungsversorgung die nur von den originalen Autoradios ausgegeben wird. Sollte dies der Fall sein, verwenden Sie einen Antennen-Adapter für Phantomspeisung.

Antennen-Adapter erhalten Sie im Autozubehörhandel und/oder bei Ihrer KFZ Werkstatt.

Installation

Montieren Sie das Radiogerät gemäß folgender Darstellungen.

a Mutter
b Federscheibe
c Unterlegscheibe
d Schraube
e Montagewinkel
f Einschubgehäuse
g Gewindebolzen

i HINWEIS: Achtung! Schrauben der Transportsicherung (Bitte vor der Montage entnehmen)

i Ausziehwerkzeug (Schlüssel für die Demon- tage)

j Blendrahmen Setzen Sie die Bedienblende erst an der linken Seite an und rasten Sie diese dann auf der rechten Seite ein. Klappen Sie das Bedienele- ment anschließend nach oben, bis es einrastet.

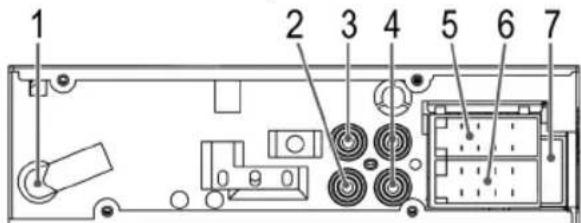

Stellen Sie die Anschlüsse gemäß des Schaubildes her.

1 Antennenanschluss
2 VIDEO OUT Buchse
3 SUBWOOFER OUT Buchse
4 LINE OUT (Vorverstärker- ausgang): Audio-Cinch-Ausgang L/R für Verstärker

5 ISO Anschluss B (Lautsprecher)
6 ISO Anschluss A (Spannungsversorgung)
7 Kfz-Flachsteckersicherung (15A)

PIN Belegung des ISO Anschlusses

Die Anschlussbelegung des ISO Anschlusses kann, trotz baugleicher Stecker und Buchsen, bei einigen Fahrzeug-modellen variieren. Vergleichen Sie deshalb unbedingt vor dem Einbau, ob die PIN-Belegung des ISO Anschlusses mit der Belegung in Ihrem Fahrzeug übereinstimmt.

B

A

PIN	Spannungsversorgung	PIN	Lautsprecheranschlüsse
A 1	nicht belegt B 1 RR + (Hinten rechts +)
A 2	BRAKE Handbremse B 2	RR -	(Hinten rechts -)
A 3	nicht belegt B 3 FR + (Vorne rechts +)
A 4	Dauer B+ (Speicher) B 4	FR -	(Vorne rechts -)
A 5	Steuerspannung für Elektronik-/Motorantenne bzw. Endstufe Achtung: max. 100mA belastbar!	B 5	FL + (Vorne links +)
A 6	nicht belegt B 6 FL - (Vorne links-)
A 7	ACC + (Zündung) B 7 RL	+ (Hinten links +)
A 8	GND Masse - B 8 RL - (Hinten links -)

△ ACHTUNG:

• Setzen Sie das abnehmbare Bedienfeld erst nach dem Anschluss der Kabel auf.
• Verwenden Sie Lautsprecher mit einer Impedanz von 4 Ohm.
  • Die Lautsprecherverkabelung muss Massefrei sein.
• Beim Anschluss eines Subwoofers ist ein Verstärker erforderlich.
• Das Masseanschlusskabel (BRAKE) muss angeschlossen werden, damit bei der Wiedergabe von DVDs das Bild auf dem Monitor wiedergeben wird. Wurde das Kabel nicht korrekt verbunden, erscheint auf dem Monitor die Meldung „ATTENTION YOU CAN NOT USE THIS FUNCTION WHILE DRIVING“.

Bedienhinweise

1. Wenn die vordere Bedientafel während des Radio- oder CD-Betriebs abgenommen wird, spielt das Gerät einige Minuten weiter und schaltet sich dann automatisch aus.
2. Etwaige Fehlfunktionen (ERROR) während des Betriebs können durch Drücken der RESET Taste behoben werden. Drücken Sie mit Hilfe eines Drahtes o.ä. die Taste RESET (15), um die Elektronik wieder zurückzustellen (RESETEN).
3. Wenn das Fahrzeuginnere extrem heiß ist, z.B. nach einer längeren Parkdauer in praller Sonne, den Player nicht einschalten, bis das Fahrzeug nach einer kurzen Fahrzeit im Inneren etwas abgekühlt ist.
4. Um das abnehmbare Bedienteil sicher aufzubewahren, stets die dafür vorgesehene Schutzhülle verwenden.

8

Deutsch

1. Die Wiedergabe anwenderseitig erstellter CD/DVD kann durch die Vielzahl der verfügbaren Software und CD/DVD-Medien nicht garantiert werden.

2. Wiedergabe von Videodateien via USB bzw. Speicherkarte:

In seltenen Fällen kann es bei der Wiedergabe von Videodateien via USB bzw. Speicherkarte zu kurzfristigen Audio- oder Videostörungen kommen. Auf Grund der verschiedenen Komprimierungsverfahren und bildinhaltsabhängigen Bitraten kann es vorkommen, dass der Datenfluss ins „stocken“ gerät.

Sollte es zu solchen Problemen bei der Wiedergabe kommen, halten Sie die Datei mit der Pausentaste an. Warten Sie ein paar Sekunden und starten die Wiedergabe der Datei erneut.

Inbetriebnahme

Batterie in die Fernbedienung einsetzen

WARNUNG:

Austretende Batteriesäure kann zu gesundheitlichen Schäden führen. Entnehmen Sie die Batterie aus dem Batteriefach, sobald sie verbraucht ist oder die Fernbedienung voraussichtlich längere Zeit nicht benutzt wird. Austretende Batteriesäure sofort mit einem Tuch entfernen. Bei Hautkontakt betroffene Stelle sofort waschen. Bei Verschlucken sofort Arzt aufsuchen. Bei Augenkontakt Augen auswaschen und Arzt aufsuchen.

ACHTUNG:

Beachten Sie beim Entsorgen alter Batterie die im jeweiligen Land geltenden gesetzlichen Vorschriften und Umweltbestimmungen. Werfen Sie Batterien niemals ins Feuer!

HINWEIS:

- Die Lithium-Zelle im Batteriefach der Fernbedienung wurde ggf. für den Transport mit einer Folie gesichert.

Vor der ersten Anwendung entfernen Sie bitte diese Folie, um die Fernbedienung betriebsbereit zu machen.

• Die Lebensdauer der beiliegenden Batterien kann lagerungsbedingt verkürzt sein.

Bei der Batterie der Fernbedienung handelt es sich um eine langlebige Lithium-Zelle. Sollte im Laufe der Anwendung die Reichweite der Fernbedienung nachlassen, gehen Sie bitte wie folgt vor:

- Öffnen Sie das Batteriefach an der Unterseite der Fernbedienung.

- Ersetzen Sie die Zelle durch eine Batterie der gleichen Bauart (CR 2025). Achten Sie auf die richtige Polarität.

• Schließen Sie das Batteriefach.

Wird die Fernbedienung längere Zeit nicht benutzt, entnehmen Sie bitte die Batterie, um ein „Auslaufen“ von Batteriesäure zu vermeiden.

WARNUNG:

Setzen Sie Batterien keiner hohen Wärme oder dem direkten Sonnenlicht aus. Werfen Sie Batterien niemals ins Feuer. Es besteht Explosionsgefahr!

ACHTUNG:

Batterien gehören nicht in den Hausmüll. Bitte geben Sie verbrauchte Batterien bei zuständigen Sammelstellen oder beim Händler ab.

INWEIS:

Die Signale der Fernbedienung werden mit Infrarotlicht an das Gerät übertragen. Achten Sie daher darauf, dass das Gerät nicht in direktem Sonnenlicht steht. Die Übertragung der Signale von der Fernbedienung zum Gerät könnte unmöglich sein.

Wirkungskreis der Fernbedienung

Zur Benutzung der Fernbedienung richten Sie diese auf den Fernbedienungssensor rechts neben dem Display an der Vorderseite des Gerätes. Der Abstand von der Fernbedienung zum Sensor sollte 5 Meter nicht überschreiten. Der Winkel der Fernbedienung zum Fernbedienungssensor sollte nach rechts, links, oben und unten 30° nicht überschreiten.

Bedienung (Abbildung 2: Bedienfeld)

i HINWEIS:

Einige Tasten finden Sie sowohl am Gerät als auch auf der Fernbedienung. Gleichlautende Tasten bewirken die gleiche Funktion.

1 ▲ -Taste

Drücken Sie die ▲Taste zum Herunterklappen und Herausnehmen des vorderen Bedienfeldes.

2 Ein-/ Ausschaltknopf

Zum Einschalten des Gerätes diese Taste drücken. Zum Ausschalten des Gerätes diese Taste gedrückt halten.

MUT

Dient zum schnellen Abstellen der Lautstärke. Die Anzeige „MUTE“ erscheint im Display. Zum Beheben dieser Funktion, drücken Sie erneut die MUT Taste.

3 BND/AMS-Taste

a) Radio-Betrieb

Kurz drücken:

Drücken Sie kurz die BND/AMS-Taste, um zwischen den FM- (UKW) und den AM (Mittelwelle) Ebenen umzuschalten. Die Bezeichnung der entsprechenden Ebene FM1, FM2, FM3, AM1, AM2 wird in der LCD-Anzeige angezeigt.

Lang drücken:

Drücken Sie länger die BND/AMS-Taste, um den automatischen Sendersuchlauf zu starten. Die Sender werden Frequenz aufsteigend abgespeichert.

b) CD/MP3/DVD-Betrieb

Schalten Sie zwischen den Farbnormen PAL, NTSC und AUTO um.

4 CLK-Taste

a) Uhrzeit anzeigen

Drücken Sie im CD-, USB-, CARD-, AV-Betrieb diese Taste, um die Uhrzeit kurz in der rechten unteren Ecke des LCD Displays anzuzeigen.

b) Uhrzeit manuell einstellen

- Halten Sie die Taste gedrückt, um die Uhrzeit manuell einzustellen, falls diese nicht automatisch über das RDS Signal eingestellt wird. Die automatische Einstellung der Uhrzeit kann einige Minuten dauern. Die Stunden blinken.

- Nehmen Sie die Einstellung mit dem Multifunktionsregler (12) vor. Drücken Sie die CLK Taste. Die Minuten blinken.

- Nehmen Sie die Einstellung mit dem Multifunktionsregler (12) vor. Die Einstellungen werden automatisch übernommen.

5 MODE-Taste

Drücken Sie diese Taste zur Auswahl des CD/DVD-Player-, AV-, bzw. Radio-Modus.

i HINWEIS:

Der CD-, USB- und CARD-Modus kann nur angewählt werden, wenn Sie ein entsprechendes Medium angeschlossen bzw. eingelegt haben.

6 Tasten

a) Im Radiomodus: Zum manuellen Einstellen eines Radiosenders.

b) Im CD/DVD-Modus: Zum Vor- bzw. Rückwärtsspringen die Taste bzw. kurz drücken. Zum Spulen von Titeln die Pfeiltaste bzw. gedrückt halten.

7 IR (Infrarot)

Sensor für die Fernbedienung.

8 LCD-Display (Flüssigkristallanzeige)

9 AV IN Buchse

Zum Anschluss von analogen Wiedergabegeräten. Über diese Buchse können Sie auch den Ton anderer Wiedergabegeräte wie MP3-Player, CD-Player usw. über die Lautsprecher hören.

1. Schließen Sie bitte das externe Gerät, mit einem 3,5 mm Stereo-Klinkenstecker, an die AV IN Buchse an.
2. Drücken Sie die MODE Taste (6) so oft, bis im Display „AV“ erscheint.
3. Über die Lautsprecher hören Sie die Tonwiedergabe aus dem externen Gerät.
4. Mit dem Multifunktionsregler (12) können Sie die Lautstärke verändern.
5. Die weitere Vorgehensweise entnehmen Sie bitte der Bedienungsanleitung der externen Tonquelle.

i HINWEIS:

Stellen Sie die Lautstärke des externen Gerätes auf eine hörgerechte Lautstärke.

10 PTY-Taste

Radio-Betrieb:

PTY Wahl des Programmtyps

Neben dem Sendername übermitteln einige FM-Sender auch Informationen über den Programmtyp ihres Programms. Diese Informationen können von Ihrem Autoradio angezeigt werden.

Solche Programmtypen können z.B. sein:

SPORT NEWS POP CLASSICS

Deutsch

Mit der PTY-Funktion können Sie gezielt Sender eines bestimmten Programmtyps auswählen. Drücken Sie die PTY-Taste, um die Funktion einzuschalten. An- schließend drehen Sie den Multifunktionsregler (13), um in die PTY Auswahl zu treffen. Im Display erscheint anschließend kurz die Einblendung „PTY SEEK“.

Wenn PTY angewählt wird, startet das Radiogerät die Suche nach entsprechenden PTY-Informationen und stoppt, wenn die gesuchte PTY-Information gefunden wurde.

Wird der gesuchte Programmtyp nicht gefunden, schaltet das Gerät zum zuletzt gehörten Radiosender zurück.

Wenn die gesuchte PTY-Information nicht mehr besteht, schaltet sich die PTY-Funktion automatisch auf normalen Modus um.

11 AF/TA -Taste

(Vorrangschaltung für Verkehrsfunk)

Die TA-Funktion wird durch kurzes Drücken der AF/TA -Taste aktiviert und durch ein TA-Zeichen im Display angezeigt. Beim Radiobetrieb in einem FM Frequenzband beginnt automatisch die Suche nach einem Verkehrsfunksender (SEEK TA).

Wenn ein FM-Sender empfangen wird, der periodisch die neuesten Verkehrsfunkinformationen ausstrahlt, leuchtet die TP-Anzeige im Display auf. Bei eingeschalteter TA-Funktion unterbrechen die UKW/FM Verkehrsfunkinformationen automatisch den CD Betrieb (im Display erscheint TRAFFIC).

HINWEIS:

Die Lautstärke bei Verkehrsfunkinformationen ist voreingestellt und kann nicht geändert werden.

Nach Beendigung der Verkehrsfunkinformationen setzt das vorher eingestellte Programm wieder ein.

Unterbrechung der TA-Funktion:

Möchten Sie die aktuelle Verkehrsnachricht unterbrechen, Drücken Sie kurz die AF/TA -Taste. Der TA-Modus wird hierdurch ausgeschaltet.

b) Radio-Betrieb

AF (Alternativ Frequenzen) REG-Funktion AF ist eine Funktion die mit Hilfe des RDS (Radio Data System) arbeitet und nur bei FM Sendern genutzt werden kann. Das Gerät sucht im Hintergrund die am besten zu empfangene Frequenz des eingestellten Senders.

Wenn die AF-Funktion angewählt wird, prüft das Radio laufend die Signalstärke der AF-Frequenz. Das Prüfintervall für jede AF-Frequenz hängt

von der Signalstärke des aktuellen Senders ab und variiert von ein paar Minuten im Fall eines starken Senders bis zu ein paar Sekunden bei schwachen Sendern. Jedes Mal, wenn die neue AF-Frequenz stärker ist, als die aktuell eingestellte Station, schaltet das Gerät für kurze Zeit auf diese Frequenz um und es wird ein bis zwei Sekunden lang die Meldung „NEW FREQUENCY“ angezeigt. Da die Stummzeit beim Frequenzwechsel bzw. der Prüfzeit sehr kurz ist, ist dies während des normalen Programms fast nicht hörbar.

Die AF Funktion wird durch langes Drücken der AF/TA-Taste aktiviert und der Status der AF Funktion wird durch ein AF-Zeichen im Display angezeigt.

• Erscheint das AF Zeichen im Display ist die AF-Funktion eingeschaltet und es werden RDS-Sendedaten empfangen.
• Blinkt das AF Zeichen im Display, ist die AF-Funktion zwar angewählt, es kann jedoch gerade kein RDS-Sendesignal empfangen werden.
• Betätigen Sie die AF/TA-Taste erneut lange, um diese Funktion wieder auszuschalten. Das AF Zeichen im Display erlischt.

12 VOL-Multifunktionsregler (Lautstärke)

Im normalen Spielbetrieb dient der Multifunktionsregler zur Einstellung der Lautstärke.

In Verbindung mit der zuvor gedrückten SEL-Taste können Änderungen in Menüs z.B. dem Klangmodus vorgenommen werden.

SEL-Taste (Auswahl)

- Drücken Sie auf den Multifunktionsregler (12) oder drücken die SEL-Taste (9 an der FB), um die folgenden Auswahlmenüs anzuzeigen: VIDEO SETUP (nur im CD/DVD/AV Modus), AUDIO SETUP, SYSTEM SETUP.

• Mit den▶▶/▶▶Tasten wählen Sie in den Menüs die einzelnen Optionen an.
• Mit dem Multifunktionsregler nehmen Sie Änderungen vor.

VIDEO SETUP (nur im CD/DVD/ AV Modus)

In diesem Menü können Sie diverse Einstellungen zum Bildschirm vornehmen.

BRIGHTNESS (Helligkeit), CONTRAST (Kontrast), SHARPNESS (Schärfe), COLOR (Farbe) und HUE (Farbton) nur für NTSC.

AUDIO SETUP

Nehmen Sie hier die Einstellungen für den Klang vor. BASS (Bässe), TREBLE (Höhen), BALANCE, FADER (Überblendregelung), EQ (Equalizer) und LOUD (Loudness).

Im EQ Menü haben Sie die Auswahl zwischen den Optionen: FLAT, ROCK, POP, CLASSIC, JAZZ.

i HINWEIS:

• Die Einstellungen BASS und TREBLE könne nur verändert werden, wenn Sie die Equalizereinstellung FLAT gewählt haben.
• Mit der Loudness-Funktion (LOUD ON) wird im niedrigen Lautstärkebereich das Klangbild erweitert. Höhen und Bässe werden angehoben.

SYSTEM SETUP

• CLOCK
  Hier können Sie die Uhrzeit manuell einstellen, falls diese nicht automatisch über das RDS Signal eingestellt wird. Die automatische Einstellung der Uhrzeit kann einige Minuten dauern.
  SUB
  In diesem Menü können Sie den Subwoofer Ausgang, an der Geräterückseite, Ein- (ON) oder Ausschalten (OFF).
• DEFAULT RESTORE
  Die Werkseinstellungen werden wiederhergestellt.

13 Stationstasten (1-6) vorgewählte Sender und diverse Funktionen im CD/DVD Betrieb

a) Radio-Betrieb

Durch kurzes Drücken wird über diese Tasten ein voreingestellter Radiosender direkt angewählt. Werden diese Tasten länger gedrückt, wird der aktuell eingestellte Sender unter der gewählten Stationstaste gespeichert.

b) CD/DVD-Betrieb

Durch Drücken der entsprechende Taste können die folgende Funktionen ein- bzw. auszuschalten werden.

1▶II -Taste

Drücken Sie die ▶Taste, um das Abspielen der CD/DVD zu unterbrechen (Pausenfunktion). Drücken Sie diese Taste erneut, um diese Funktion wieder aufzuheben.

i HINWEIS:

Die Wiedergabe anwenderseitig erstellter CD kann durch die Vielzahl der verfügbaren Software und CD-Medien nicht garantiert werden.

Wiedergabe von Musik im MP3 Format

Sie haben die Möglichkeit mit diesem Gerät Musikstücke im MP3 Format wiederzugeben. Das Gerät unterstützt außerdem die gängigen CD Typen: CD, CD-RW, CD-R.

Sie können mit Ihrem Gerät MP3 CDs abspielen. Auf diesen CDs können bis zu 200 Titel verdichtet abgespeichert werden. Ihr Gerät erkennt eine MP3 CD automatisch (im Display erscheint MP3).

Bitte beachten Sie:

Es gibt eine Vielzahl von Brenn- und Komprimierungsverfahren, sowie Qualitätsunterschiede bei CDs/DVDs und gebrannten CDs/DVDs.

Des Weiteren hält die Musikindustrie keine festen Standards ein (Kopierschutz).

Aus diesen Gründen kann es in seltenen Fällen zu Problemen bei der Wiedergabe von CDs/DVDs und MP3 CDs kommen. Dies ist keine Fehlfunktion des Gerätes.

2 ■ -Taste

Drücken Sie diese Taste, um die Wiedergabe zu stoppen.

30SD-Taste

Drücken Sie diese Taste zum Wechseln der Anzeigen.

4RPT-Taste

Aktiviert die Wiederholfunktion. Wählen Sie den gewünschten Wiederholmodus durch wiederholtes Drücken der Taste aus.

5RDM-Taste

Die DVD, MP3-/CD Titel werden in zufälliger Reihenfolge abgespielt. Drücken Sie diese Taste erneut, um die Funktion wieder aufzuheben.

6SUB-T-Taste

Im DVD-Modus zum Umschalten der Untertitelsprachen (falls vorhanden).

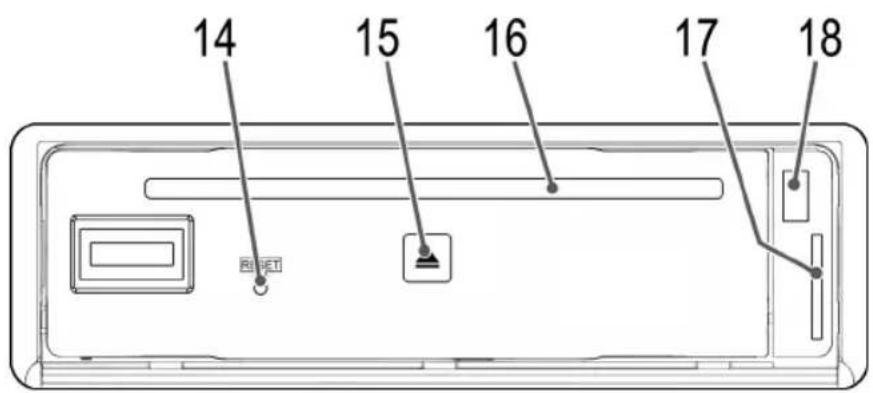

14 RESET (Rücksetzen)

Siehe Abschnitt „Bedienhinweise“ Punkt 2 auf Seite 7.

15 Auswurftaste

Zum Auswerfen der CD/DVD diese Taste drücken.

16 CD/DVD-Schlitz

Schieben Sie die CD/DVD mit der beschrifteten Seite nach oben, leicht in den CD/DVD-Schlitz, bis das Gerät die CD/DVD von selbst einzieht.

△ ACHTUNG:

Mit diesem Gerät können nur 12 cm Disks abgespielt werden!

Deutsch

17 SD/MMC-Card Schlitz

Wollen Sie Daten auf einer SD/MMC-Card abspielen, stecken Sie diese in die dafür vorgesehene Öffnung, bis sie hörbar einrastet. Die Seite mit den Kontakten muss hierfür nach rechts zeigen. Im Display erscheint die Anzeige READ CARD.

Die Daten werden automatisch abgespielt.

Drücken Sie erneut auf die SD/MMC-Card, um diese wieder zu entnehmen.

HINWEIS:

• Sollte die Speicherkarte nicht automatisch ausgewählt werden, drücken Sie wiederholt die MODE Taste.
• Um einen bestimmten Track auszuwählen, navigieren Sie mit den Richtungstasten im Dateimenü und wählen Sie den Track mit ENTER aus.

18 USB-Anschluss

Wollen Sie Daten von einem USB-Stick abspielen, stecken Sie diesen in die dafür vorgesehene Öffnung. Im Display erscheint die Anzeige READ USB. Die Daten werden automatisch abgespielt.

HINWEIS:

• Sollte das USB Speichermedium nicht automatisch ausgewählt werden, drücken Sie wiederholt die MODE Taste.
• Umeinen bestimmten Track auszuwählemavigieren Sie mit den Richtungstasten im Dateimenü und wählen Sie den Track mit ENTER aus.
• Bitte beachten: Der USB Anschluss dient ausschließlich zur Wiedergabe von Speichermedien und nicht zum Aufladen von anderen externen Geräten (wie z.B. Smartphones). Es kann nur eine Low Power (100mA) Stromversorgung zugesichert werden. Für eine Verwendung von z.B. externen 2,5" Festplatten, die Anlaufströme von bis zu 1100mA aufweisen können, ist dieser USB Anschluss nicht ausgelegt.
  Zur Wiedergabe mit Ihrem Smartphone oder iPod bzw. iPhone nutzen Sie die dafür vorgesehene AUX-IN Buchse.

Über den DVD Player

Sie können mit dem DVD-Player eine Vielzahl von Datei-Formaten abspielen ⇒ „Technische Daten“.

Beachten sollten Sie jedoch, dass DVDs in vielen Fällen mit einem sogenannten „Regionalcode“ versehen sind. Dieser gibt an, für welche Weltregion die DVD bestimmt ist. So kennzeichnet der Regionalcode „1“ beispielsweise DVDs, die für die USA und Kanada bestimmt sind. Der Regionalcode „2“ hingegen kennzeichnet DVD, die für Europa bestimmt sind.

HINWEIS:

Sie können mit dem DVD-Player nur solche DVDs abspielen, die mit dem Regionalcode 2 gekennzeichnet sind. Es gibt sowohl eine Vielzahl von Brenn- und Komprimierungsverfahren als auch große Qualitätsunterschiede bei (gebrannten) CDs/DVDs. Darüber hinaus hält die Musikindustrie keine festen Standards beim Kopierschutz ein. Aus diesen Gründen kann es in seltenen Fällen zu Problemen bei der Wiedergabe von CDs, DVDs und MP3 CDs kommen. Dies ist keine Fehlfunktion des Gerätes.

Darüber hinaus kann es in Einzelfällen problematisch sein, CDs oder DVDs abzuspielen, die auf einem Computer erzeugt wurden (z.B. Urlaubsbilder). Überprüfen Sie im Falle von Problemen die Einstellungen des DVD-Brennprogrammes auf Ihrem Computer. Stellen Sie insbesondere sicher, dass die DVD finalisiert wurde. Weitere Informationen hierzu finden Sie in der Bedienungsanleitung Ihres Aufnahmegerätes.

Begriffe

• Track: Mit „Track“ werden die Abschnitte einer Audio-CD bezeichnet. Hierbei kann es sich beispielsweise um ein Lied, den Satz einer Symphonie, etc. handeln.
• Titel/Kapitel: Video-DVDs werden in „Titel“ und „Kapitel“ unterteilt. Ein „Titel“ kann dabei z.B. ein bestimmter Film sein, die „Kapitel“ hingegen Unterabschnitte dieses Films.
• MPEG4: Das ist weiterhin für die Wiedergabe von Dateien geeignet, die MPEG-4 (kurz für Moving Picture Experts Group-4) komprimiert sind. MPEG-4 ist eine Kompressionsmethode, durch die große Datenmengen reduziert werden können, ohne merkliche Qualitätsverluste für Bild und Ton.

HINWEIS:

Eine volle Kompatibilität zu weltweit verfügbare Kompressionsverfahren ist nicht zu gewährleisten, insbesondere wenn mehrere Tonspuren oder Untertitel im Spiel sind. Auch MPEG 4 Files mit integrierter Sonderfunktion wie Menü, Untertitel etc. werden nicht immer unterstützt. Dies ist keine Fehlfunktion des Gerätes.

Eingabe nicht möglich

Ist eine von Ihnen gewählte Funktion oder Eingabe nicht möglich, erscheint auf dem Bildschirm „FALSCHE EINGA-BE“.

DVD-Menü verwenden

Normalerweise weist jede DVD ein eigenes Menü auf. Hier können Sie Kapitel auswählen, Einstellungen vornehmen, etc. Dieses Menü ist DVD-spezifisch und kann daher hier nicht näher beschrieben werden.

Drücken Sie auf die Taste TITLE (Abb. 1/3), um das DVD-Menü zu starten. Navigieren Sie im Menü mit den Richtungstasten (Abb. 1/21). Bestätigen Sie die Eingabe mit der Taste ENTER (Abb. 1/22).

Befinden Sie sich in einem Menü-Bereich, in dem Sie direkt ein Kapitel auswählen können, so können Sie dessen Nummer über die Zifferntasten (Abb. 1/11) der Fernbedienung eingeben.

Audio-Sprache ändern

Drücken Sie mehrfach auf die Taste AUDIO (Abb. 1/10), um die Audio-Sprache zu ändern. Die zur Auswahl stehenden Audio-Sprachen sind abhängig von der DVD.

Untertitel anzeigen

Drücken Sie mehrfach auf die Taste SUB-T (Abb. 1/4), wenn Sie die Untertitelausgabe aktivieren, deaktivieren oder wenn Sie eine andere Untertitelsprache auswählen wollen. Die zur Auswahl stehenden Untertitel-Sprachen sind abhängig von der DVD.

Wiedergabe stoppen

• Drücken Sie während der Wiedergabe auf die Taste ^■ (Abb. 1/20). Die Wiedergabe wird angehalten.
• Drücken Sie noch einmal auf die Taste▶II " (Abb. 1/1), um die Wiedergabe von der letzten Position fortzusetzen.
• Drücken Sie zweimal auf die Taste „ (Abb. 1/20), um die Wiedergabe vollständig zu stoppen. Drücken Sie nun noch einmal auf die Taste „ (Abb. 1/1), so wird die CD/DVD von vorn abgespielt.

Vorheriges Kapitel/Track auswählen

Drücken Sie die Taste „SEEK-“ (Abb. 1/16), um zum Beginn des vorherigen Kapitels oder Tracks zu springen.

Nächstes Kapitel/Track auswählen

Drücken Sie die Taste „SEEK+“ (Abb. 1/16), um zum Beginn des nächsten Kapitels oder Tracks zu springen.

Track direkt auswählen

Tippen Sie die Nummer des gewünschten Kapitels/Tracks mit Hilfe der Zifferntasten der Fernbedienung ein (Abb. 1/11).

Nach kurzer Zeit wird die Wiedergabe dieses Tracks gestartet.

Schnell-Vor- oder Zurücklauf durchführen

Der DVD-Player verfügt über die Möglichkeit, einen Schnell-Vor-oder Zurücklauf durchzuführen.

1. Halten Sie die Taste 🚠️SEEK+ (Abb. 1/16) bzw. 🚠️SEEK- (Abb. 1/16) kurz gedrückt, um einen Schnellvorlauf bzw. Schnellrücklauf zu starten. Auf dem

Bildschirm wird nun die aktuelle Wiedergaberichtung und Geschwindigkeit angezeigt, z.B. „VORWÄRTS x 2“

1. Halten Sie mehrfach die Taste 🎨SEEK+ bzw. 🎨SEEK-kurz gedrückt, um die Geschwindigkeit zu verändern. Die Geschwindigkeit kann um den Faktor 2, 4, 8, 16 oder 20 beschleunigt erfolgen.

2. Drücken Sie auf die Taste „▶II“ (Abb. 1/1), um beim Erreichen der gesuchten Passage die normale Wiedergabe zu starten.

Passage über Menü starten

Über das Bildschirmmenü können Sie komfortabel beliebige Passagen eines Mediums ansteuern. Gehen Sie hierzu folgendermaßen vor:

1. Drücken Sie die Taste GOTO (Abb. 1/12). Das Menü erscheint auf dem Bildschirm.
2. Wählen Sie mit den Richtungstasten (Abb. 1/21) die gewünschte Option aus.
3. Geben Sie nun den Punkt an, von dem die Wiedergabe starten soll. In Abhängigkeit vom Typ des Mediums kann es dich dabei beispielsweise um eine Tracknummer, ein Kapitel oder auch die Zeit handeln. Die Eingabe nehmen Sie über die Zifferntasten (Abb. 1/11) vor. Drücken Sie anschließend die Taste ENTER (Abb. 1/22).

Playlist erstellen

Unter Umständen möchten Sie z.B. die Titel einer DVD nicht in der vom Hersteller vorgegebenen Reihenfolge abspielen. Mit der Funktion „Playlist erstellen“ können Sie eine eigene Wiedergabereihenfolge erstellen. Gehen Sie hierzu folgendermaßen vor:

1. Drücken Sie auf die Taste ST/PROG (Abb. 1/19). Sie sehen nun eine Tabelle. Hier geben Sie die gewünschte Reihenfolge ein.

i HINWEIS:

Ihre Playlist geht sowohl beim Ausschalten des Gerätes als auch beim Einlegen einer neuen CD/DVD verloren.

1. In der Tabelle navigieren Sie mit den Richtungstasten (Abb. 1/21).
2. Geben Sie in der jeweiligen Tabellenposition den gewünschten Titel und das Kapitel (bei DVDs) oder den Track (bei CDs/MP3s) ein. Verwenden Sie hierzu die Zifferntasten (Abb. 1/11).
3. Speichern Sie Ihre Eingaben, indem Sie mit den Richtungstasten (Abb. 1/21) am unteren Rand der Tabelle den Befehl „Play“ auswählen.
4. Bestätigen Sie den Befehl, indem Sie auf die Taste ENTER (Abb. 1/22) der Fernbedienung drücken.

Playlist löschen

1. Drücken Sie auf die Taste ST/PROG. Sie sehen nun eine Tabelle.

14

Deutsch

1. Steuern Sie mit den Richtungstasten den Befehl „Lösch“ am unteren Rand der Tabelle an.
2. Bestätigen Sie den Befehl, indem Sie auf die Taste ENTER der Fernbedienung drücken.
3. Um die Tabelle wieder auszublenden, drücken Sie die Taste ST/PROG.

Bildausschnitt vergrößern

Sie können beim Betrachten von DVDs, VCDs bzw. Bildern den Bildausschnitt verändern.

Drücken Sie auf die Taste ZOOM (Abb. 1/8), um den Bildausschnitt zu verändern. Drücken Sie mehrfach auf die Taste, um den geeigneten Zoom-Faktor auszuwählen bzw. um den ursprünglichen Zoom-Faktor wieder einzustellen.

HINWEIS:

Mit den Richtungstasten (Abb. 1/21) können Sie sich im gezoomten Bild bewegen.

Bildwinkel ändern

Einige DVDs bieten Ihnen die Möglichkeit den Bildwinkel selber auszuwählen.

Drücken Sie auf die Taste ANGLE (Abb. 1/6), um den Bildwinkel zu ändern.

HINWEIS:

Ist ein Wechsel des Bildwinkels nicht möglich, so erscheint auf dem Bildschirm die Meldung „FALSCHE EINGABE“.

Drücken Sie wiederholt auf die Taste, um einen anderen Bildwinkel zu wählen oder zu dem ursprünglichen Bildwinkel zurückzuspringen.

Voreinstellungen ändern

Zahlreiche Voreinstellungen können Sie komfortabel über das Bildschirm-Menü verändern.

Sie starten das Menü zum Ändern der Voreinstellungen, indem Sie auf die Taste SETUP (Abb. 1/5) der Fernbedienung drücken (nur im DVD-Modus).

HINWEIS:

Viele der Voreinstellungen können Sie sowohl über die Fernbedienung als auch über das Menü ändern. Der Unterschied ist: Ändern Sie die Vorsteinstellungen über die Fernbedienung, so haben die Änderungen nur bis zum Ausschalten des DVD-Players oder bis zum Entfernen der DVD Bestand.

Änderungen, die im Menü vorgenommen werden, sind hingegen dauerhaft.

Menü-Aufbau verstehen

Im Setup-Menü finden Sie zwei Menü-Ebenen:

- Hauptmenü: Die Hauptebene wird durch graphische Symbole dargestellt.

- Untermenü: Unter jedem Hauptmenü-Eintrag finden Sie die zugehörigen Untermenüeinträge.

Menü verwenden

Navigation und Auswahl

• Im Hauptmenü bewegen Sie sich mit den Richtungs- tasten (Abb. 1/21) der Fernbedienung (◀▶
• Im Untermenü hingegen bewegen Sie sich mit den Richtungstasten (▲, ▼).
• Einen Menüpunkt wählen Sie mit der Taste ENTER (Abb. 1/22) aus.
• Eine Option (z.B. „PAL“ in der Abbildung oben) wählen Sie ebenfalls mit der Taste ENTER aus. Die ausgewählte Option.
• Um ins Untermenü zurückzukehren, drücken Sie die Richtungstaste ◀.

Schieberegler

In einigen Menüs finden Sie Schieberegler. Sie verwenden den Regler folgendermaßen:

1. Wählen Sie ihn mit der Taste ENTER aus.
2. Bewegen Sie den Regler mit den Richtungstasten
3. Bestätigen Sie Ihre Eingabe mit der Taste ENTER.

Überblick über das Hauptmenü

• Allgemeine-Einstellungen (1)
- Sprach-Einstellungen (2)
• Video-Einstellungen (3)
• Lautsprecher-Einstellungen (4)
• Digital-Einstellungen (5)

HINWEIS:

Einige der Menüeinstellungen sind nur im Stopp-Modus anwählbar (DVD abhängig).

Allgemeine Einstellungen

TV-System

Passen Sie die Ausgabe des DVD-Players an das Farbübertragungssystem Ihres Wiedergabegeräts an. Folgende Optionen stehen zur Auswahl:

• PAL: In Europa verbreitetes System.
- AUTO: Wählen Sie diese Einstellung, wenn es sich bei Ihrem Wiedergabegerät um ein Multisystemgerät handelt.
• NTSC: Primär in Nordamerika verbreitetes System.

HINWEIS:

Durch Drücken der Taste BND/SYS (Abb. 1/23) können Sie ebenfalls zwischen den Optionen umschalten.

Automatische Wiedergabe

Bei eingeschalteter Funktion wird das DVD Menü übersprungen und die Wiedergabe des Hauptfilms beginnt automatisch.

TV Typ

Hier können Sie die Ausgabe des DVD-Players an das Seitenverhältnis Ihres Wiedergabegerätes anpassen.

Zum Hintergrund: Sofern Sie keinen Wide-Screen-Fernseher haben, weist Ihr Fernsehbild ein Seitenverhältnis von 4:3 auf. Die meisten Spielfilme weisen jedoch ein Seitenverhältnis von 16:9 auf, deren Bild ist also zu breit für einen Fernseher.

Hier können Sie angeben, wie die Wiedergabe des Films an Ihr Wiedergabegerät angepasst wird:

- 4:3/PS: Sie sehen nur den mittleren Bereich des Films. Die Ränder werden abgeschnitten („Pan-Scan“).

• 4:3/LB: Sie sehen den gesamten Bereich des Films. Hierzu wird dieser verkleinert, wodurch über und unter dem Film schwarze Balken erscheinen („Letter-Box“).
• 16:9: Wählen Sie diese Option, wenn Sie ein Wide-Screen-Fernseher zur Wiedergabe verwenden. Beachten Sie dabei, dass Filme, die mit einem Seitenverhältnis von 4:3 aufgezeichnet wurden, nach wie vor im Verhältnis 4:3 angezeigt werden. Es wird also nicht die gesamte Fläche des Wide-Screen-Fernsehers zur Wiedergabe verwendet.

HINWEIS:

Die Einstellung „4:3/PS“ wird nicht von allen DVDs unterstützt.

Passwort

Möchten Sie den DVD-Player mit einer Kindersicherung versehen, so müssen Sie zuvor ein Passwort vergeben. Mit dem Passwortschutz werden die Einstellungen zur Kindersicherung geschützt, so dass diese nur von Ihnen verändert werden können.

Um das Passwort zu ändern, müssen Sie das aktuelle Passwort eingeben. Das Master-Passwort ist „0000“.

HINWEIS:

Haben Sie Ihr Passwort vergessen, so können Sie mit diesem Masterpasswort die Kindersicherung deaktivieren.

Gehen Sie folgendermaßen vor, um das Passwort zu ändern:

1. Geben Sie das aktuelle Passwort, in der Zeile „Passwort“, mit den Zifferntasten (Abb. 1/11) der Fernbedienung ein. Damit das Passwort nicht von Unbefugten gelesen werden kann, werden auf dem Bildschirm lediglich die Zeichen „XXXX“ angezeigt. Bestätigen Sie Ihre Eingabe mit der Taste ENTER (Abb. 1/22).
2. Geben Sie nun in der Zeile „Passwort“ Ihr neues Passwort ein. Bestätigen Sie Ihre Eingabe mit der Taste ENTER (Abb. 1/22).

Kindersicherung (Kinderschutz)

Deutsch

Manche DVDs weisen Informationen zur Zielgruppe auf. Das Vorgehen gleicht hierbei der Freigabe für Kinofilme („Freigegeben ab 12 Jahren“ z.B.).

Haben Sie die Kinderschutz-Option aktiviert, so wird, sofern vorhanden, die entsprechende Information von der DVD ausgelesen und mit dem von Ihnen voreingestellten Wert verglichen. Ist eine DVD für eine ältere Altersgruppe vorgesehen als es von Ihnen voreingestellt wurde, so kann die DVD nicht abgespielt werden. Folgende Kinderschutz-Optionen können nach dem Entriegeln der Passwortsperre ausgewählt werden:

• Kinder: Kindergeeignet.
  • G: Für alle Altersgruppen geeignet.
• PG: Elterliche Begleitung wird empfohlen. Manche Passagen können für kleine Kinder unangemessen sein.
• PG 13: Eine elterliche Begleitung wird dringend empfohlen. Manche Passagen können für Kinder unter 13 Jahren unangemessen sein.
  • PGR: Eine elterliche Begleitung ist notwendig.
  • R: Jugendliche unter 17 Jahren dürfen den Film nur in Begleitung eines Erwachsenen sehen.
• NC17: Kinder und Jugendliche unter 17 Jahren dürfen den Film nicht sehen.
• Erwachsen: Der Film darf nur von Erwachsenen gesehen werden.

Werkseinstellung

Wählen Sie den Befehl „Werkseinstellung/Wiederherstellen“, wenn Sie das Gerät wieder auf die werkseitigen Voreinstellungen zurücksetzen möchten.

Alle Einstellungen, die von Ihnen vorgenommen wurden, gehen dabei verloren.

Spracheinstellungen

Sie können hier diverse Spracheinstellungen vornehmen:

• OSD Sprache: Wählen Sie hier die Sprache der Bildschirm-Anzeigen aus.

• Audio Sprache: Wählen Sie hier die bevorzugte Sprache der Audio-Ausgabe aus.

• Untertitel Sprache: Wählen Sie hier die bevorzugte Sprache der filmbegleitenden Untertitel aus.

• Menü Sprache: Wählen Sie hier die bevorzugte Sprache der DVD Menüs aus.

Video Einstellungen

Sie können hier diverse Einstellungen vornehmen, um das Videosignal anzupassen.

• Helligkeit
- Kontrast
• Farbton (nur NTSC)
- Farbe
• Schärfe

Lautsprecher Setup

Downmix

Verändern Sie die Charakteristik der Lautsprecherausgabe:

• LT/RT: Wählen Sie diese Einstellung, wenn Sie die DVD im Pro Logic Dolby Stereoeffekt abspielen wollen. Hierdurch entsteht ein realitätsnaher 2-Kanal-Wiedergabeeffekt.
• Stereoton: Wählen Sie diese Einstellung, wenn eine DVD, die im 5.1-Audio-Format aufgenommen wurde, als 2-Kanal-Stereoton ausgegeben werden soll.
  • VSS: Mit dieser Einstellung können Sie eine Surround Wiedergabe simulieren.

Digital Setup

Dynamik (Dynamic Range)

Mit dem Begriff „Dynamic Range“ (Dynamikumfang) wird das Verhältnis vom leisesten zum lautesten Ton beschrieben. Ist der Dynamikumfang sehr groß, so gibt es sowohl sehr leise als auch sehr laute Töne.

Unter Umständen stellt dies ein Wiedergabeproblem dar. Angenommen, Sie sehen eine DVD in relativ lauter Umgebung. Sie können die Lautstärke nun erhöhen, um auch die leisen Passagen hören zu können, was allerdings den Nachteil hat, dass die lauten Passagen unangemessen laut werden. Sinnvoll ist es hier, den Dynamikumfang zu komprimieren (also zu reduzieren) und zugleich die Ausgabelautstärke zu erhöhen.

• FULL -2/8: Der Dynamikumfang wird etwas (2/8) bis maximal komprimiert (FULL).
• OFF: Der Dynamikumfang wird nicht komprimiert (Voreinstellung).

Dual Mono

Normalerweise erfolgt die Tonausgabe als Stereo-Ausgabe. Hier haben Sie die Möglichkeit, anstelle der Stereo-Ausgabe eine Mono-Ausgabe zu wählen.

• Stereo: Die Ausgabe erfolgt als Stereo-Ausgabe (Vor-einstellung).
• Links: Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf allen Lautsprechern das Signal des „linken“ Stereo-Kanals ausgegeben.
• Rechts: Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf allen Lautsprechern das Signal des „rechten“ Stereo-Kanals ausgegeben.
• Mix Mono: Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf allen Lautsprechern das Signal „beider“ Stereo-Kanäle ausgegeben.

Technische Daten

Allgemeines

Netzspannung ......DC 12 V (negative Erdung)

Stromverbrauch 15 A Max.

Leistung 4 x 80 W PMPO

Monitor 7,6 cm/3" TFT

FM-Bereich

Frequenzbereich 87,5 MHz \~ 108,0 MHz

Nutzbare Empfindlichkeit 10 dBμ.

AM-Bereich

Frequenzbereich ....522 kHz \~ 1600 kHz

Nutzbare Empfindlichkeit 36 dBμ.

(Line-Out)

Signalformat PAL/NTSC

Video-Ausgang (Composite Video) .....1,0 V (P-P) 75 Ω

CD/DVD-Player

System ...... MP3 Audio - System

Verwendbare CDs .....CD/CD-R/CD-RW/MP3/DVD/VCD Disks (12 cm Disks)

Abspielbare Bit-Raten 32 - 320kBit/s

Gehäuseabmessungen ....178 B x 50 H x 203 T

Regionalcode ....2 (= Europa, Grönland, Südafrika, Ägypten und Naher Osten, Japan)

Nettogewicht 1,23 kg

Technische Änderungen vorbehalten!

Konformitätserklärung

Konformitätserklärung Hiermit erklärt die Firma ETV - Elektro-technische Vertriebsgesellschaft mbH, dass sich das Gerät AR 4023 DVD in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für Funkentstörung von Kraftfahrzeugmotoren mit Fremdzündung (2004/104/EC) befindet.

Bitte führen Sie das ausgediente Gerät einer umweltgerechten Entsorgung zu.

Störungsbehebung

Bevor Sie die Checkliste durchgehen, bitte zunächst den Anschluss fertig stellen. Wenn nach erfolgtem Durchprüfen der Checkliste immer noch Fragen offen sind, wenden Sie sich bitte an Ihre nächstgelegene Kundendienststelle.

Fehlersymptom Grund Lösung
CDs werden nur bis zur Hälfte in den CD Schacht eingezogen.	Die Schrauben der Transportsicherung sind nicht entfernt worden.	Entfernen Sie die Schrauben der Transportsicherung.
Das Gerät schaltet nach Einlegen einer CD automatisch in den Radiomodus.	Die CD ist falsch herum eingelegt.	Legen Sie die CD richtig herum ein.
CD lässt sich über die MODE Taste nicht anwählen.	Es ist keine CD eingelegt.	Legen Sie eine CD ein.
Nach Einlegen in das Gerät läuft die CD nicht.	Der Lautstärkeregler ist zu leise eingestellt.	Den Lautstärkeregler höher einstellen.
	Die Anschlüsse sind nicht korrekt ausgeführt.	Den +12V- sowie den Masseanschluss überprüfen.
CD setzt aus. Die	Straßenoberfläche ist rau.	Zum Abspielen der CD warten, bis die Straße glatter wird.
	Das Gerät ist nicht fest eingebaut.	Das Gerät fest einbauen. Sicherstellen, dass die hintere Befestigung verwendet wird, wenn das Fahrzeug keine geeignete Aufnahme für den hinteren Geräteteil bietet.
	Die CD ist defekt.	Eine andere CD ausprobieren. Wenn diese korrekt läuft, ist die erste CD wahrscheinlich beschädigt.
	Die CD ist verschmutzt.	Die CD reinigen.
	Ggf. ist das Gerät zu steil im Fahrzeug eingebaut.	Beachten Sie dass ein max. Neigungswinkel von 20° Grad nicht überschritten werden sollte!
Keine Funktion.	Die Zündung ist ausgeschaltet.	Den Zündschlüssel auf „ON“ oder „ACC“ drehen.
	Eine oder mehrere Sicherungen sind durchgebrannt.	Die Sicherung durch eine andere 15A -Sicherung ersetzen.
Gerät lässt sich nicht über die Zündung „Ein“ bzw. „Aus“ Schalten.	Fehlanschluss. (jeder KFZ Hersteller belegt den ISO Anschluss im Fahrzeug anders).	Bitte setzen Sie sich mit Ihrer KFZ Werkstatt oder einem Autospezialisten in Verbindung, wegen KFZ spezifische Anschlussadapter.
Das Gerät funktioniert nicht richtig (EJECT, LOAD, PLAY).	Der Mikrocomputer wurde durch elektromagnetische Felder gestört.	Die CD herausnehmen und wieder einlegen.
		Das Gerät aus- und dann wieder einschalten.
Das Gerät lässt sich nicht bedie- nen „hängt fest“.	Der Steuerprozessor des Gerätes könnte durch „Über- oder Unterspannung“ des Bordnetzes blockiert sein.	Betätigen Sie die RESET-Taste.

Fehlersymptom Grund Lösung
Kein Radioempfang.	Das Antennen-kabel ist nicht angeschlossen.	Das Antennenkabel fest in die Antennenbuchse des Gerätes stecken.
Schlechter Radioempfang	Ggf. hat Ihr Fahrzeug eine spezielle Antenne (Phantom gespeiste Antenne.)	Bitte setzten Sie sich mit Ihrer KFZ Werkstatt oder einem Autospezialisten in Verbindung. (Für „Fremdfabrikate" gibt es spezifische Einspeisweichen bzw. Spannungsadapter.)
Im automatischen Suchmodus stoppt das Radio bei keiner Senderstation.	Die Sendersignale sind zu schwach.	Manuell eine Senderstation einstellen.
DVD kann nicht abgespielt werden.	DVD nicht finalisiert.	Verwenden Sie eine finalisierte DVD.
Audio- oder Videostörungen von Videodateien die via USB bzw. Speicherkarte wiedergegeben werden.	Datenfluss kommt ins „stocken". (Genauere Erklärung siehe Abschnitt „Bedienhinweise" auf Seite 7).	Unterbrechen Sie die Wiedergabe mit der ▶II Taste. Warten Sie ein paar Sek. und starten die Wiedergabe erneut.

Handhabung einer CD/DVD

Reinigen der CD

Vor dem Abspielen, die CD mit einem sauberen, staubfreien Reinigungstuch abwischen. Die CD in Pfeilrichtung abziehen.

△ ACHTUNG: Keine Lösungsmittel wie Benzin oder Verdünner verwenden. Die allgemein erhältliche Reinigungsmittel oder Anti-Statiksprays beschädigen das Gerät.

Einlegen der CD

Wenn die CD mit dem Aufdruck nach unten eingelegt wird, kann das Gerät beschädigt werden. CD immer mit dem Label nach oben einlegen.

△ ACHTUNG: Wenn sich bereits eine CD im CD-Schlitz befindet, nicht versuchen, eine weitere CD einzulegen. Dies kann zu Schäden am Gerät führen.

Anfassen der CD

Die CD stets am Rand anfassen. Um die CD sauber zu halten, nicht an der Oberfläche anfas- sen.

△ ACHTUNG:

• Keine Aufkleber oder Klebeband auf die CD kleben.
- Die CD nicht direkter Sonneneinstrahlung oder Wärmequellen wie Heizungsrohren aussetzen und sie auch nicht im Auto lassen, wenn dieses in praller Sonne geparkt wird, da dies zu einem beträchtlichen Temperaturanstieg führt.
- Überprüfen Sie alle CDs auf Risse, Kratzer und Verwellungen, bevor Sie sie abspielen. CDs mit derartigen Beschädigungen können unter Umständen nicht richtig abgespielt werden. Sie sollten diese CDs nicht verwenden.
- Verwenden Sie nur handelsübliche kreisrunde CDs mit 12 cm Durchmesser! CDs mit 8 cm Durchmesser oder CDs, die Konturen, z.B. eines Schmetterlings oder Herzens haben, sind zur Wiedergabe nicht geeignet. Es besteht Zerstörungsgefahr der CD und des Laufwerks. Für Beschädigungen durch ungeeignete CDs können wir keine Haftung übernehmen.

Garantie

Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.

Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.

Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

1. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns.

Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

1. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.

2. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

3. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 03 2008

Garantieabwicklung

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, bitten wir Sie, uns Ihren Garantieanspruch mitzuteilen.

Die schnellste und komfortabelste Möglichkeit ist die Anmeldung über unser SLI (Service Logistik International) Internet-Serviceportal.

www.sli24.de

Sie können sich dort direkt anmelden und erhalten alle Informationen zur weiteren Vorgehensweise Ihrer Reklamation.

Über einen persönlichen Zugangscode, der Ihnen direkt nach Ihrer Anmeldung per E-Mail übermittelt wird, können Sie den Bearbeitungsablauf Ihrer Reklamation auf unserem Serviceportal online verfolgen.

Alternativ können Sie uns den Servicefall per E-Mail

[e-mail]

oder per Fax

$$ 0 2 1 5 2 - 2 0 0 6 1 5 9 7 $$

mitteilen.

Bitte teilen Sie uns Ihren Namen, Vornamen, Straße, Hausnummer, PLZ und Wohnort, Telefon-Nummer, so- weit vorhanden, Fax-Nummer und E-Mail-Adresse mit. Im Weiteren benötigen wir die Typenbezeichnung des reklamierten Gerätes, eine kurze Fehlerbeschreibung, das Kaufdatum und den Händler, bei dem Sie das Neugerät erworben haben.

Nach Prüfung Ihres Garantieanspruches erhalten Sie von uns einen fertig ausgefüllten Versandaufkleber. Sie brauchen diesen Aufkleber nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

Deutsch

Bitte fügen Sie dem Paket eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) sowie eine kurze Fehlerbeschreibung bei.

Ohne den Garantienachweis (Kaufbeleg) kann Ihre Reklamation nicht kostenfrei bearbeitet werden.

Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Bei unfreien Lieferungen entfällt Ihr Anspruch auf Garantieleistungen.

Haben Sie Fragen zur Bedienung, zur Inbetriebnahme oder zum Anschluss? Gern hilft Ihnen unser Serviceteam weiter. Sie erreichen uns Mo.- Do. 8:30 – 17:00 Uhr und Fr. 8:30 – 14:00 Uhr unter folgender Rufnummer:

0 21 52 - 2006 666

ETV

Elektro-Technische Vertriebsgesellschaft mbH

Industriering Ost 40

D-47906 Kempen

Stichwortverzeichnis – Index

A

AF 10

AMS Taste 9

Anschluss 7

Ausschalten 9

Auswurftaste....11

AV IN 9

B

Batterien der Fernbedienung 8

Bedienhinweise ....7

Bedienung....9

Bedienteil abnehmen 9

BND Taste 9

C

CD auswerfen 11

CD Handhabung 18

CLK Taste 9

D

DVD-Player 12

E

Einschalten 9

Equalizereinstellungen (AUDIO SETUP) 10

G

Garantie ....19

H

Handhabung einer CD 18

|

Inbetriebnahme 8

Installation 7

Lautstärke einstellen ....10

M

MODE Taste 9

Mono Umschaltung 4

Montage (Sicherheitshinweise) 5

MUT Taste (Stummschalten) 9

P

Play / Pause (▶II)....11

PTY Taste 9

R

RDM Taste (Zufallswiedergabe) 11

RESET Taste (Rücksetzen)....11

RPT Taste (Wiederholen) 11

S

SEL Taste ....10

Sicherheitshinweise 5

Speicherkarte 12

ST/PROG Taste (Stereo Umschaltung) 4

Stereo Umschaltung ....4

Störungsbehebung 17

Stummschalten (siehe MUT) 9

T

TA (Verkehrsfunk)....10

Tasten der Fernbedienung ....4

Technische Daten 17

U

Uhrzeit (siehe CLK) 9

USB Anschluss 12

V

Verkehrsfunk (siehe TA) 10

Verkehrssicherheit ....5

VOL Multifunktionsregler 10

W

Wichtige Zusatzinformationen zum Einbau ....6

Wiederholfunktion (RPT) 11

Menü-Übersicht

ALLGEMEIN
TV SYSTEM NTSC	PALAUTO
AUTOM.WIEDERG. EIN	AUS
TV TYP 4:3 PS	4:3 LB16:9
PASSWORT - - - -
KINDERSICHERUNG 1 KINDER	2 G3 PG4 PG135 PG-R6 R7 NC-178 ERWACHSEN
WERKSEINSTELLUNG WIEDERHERSTELLEN

SPRACHE

OSD SPRACHE

AUDIO SPRACHE

UNTERT SPRACHE

MENU SPRACHE

VIDEO

HELLIGKEIT

KONTRAST

FARBTON

FARBE

SCHÄRFE

LAUTSPRECHER
DOWNMIX LT/RT	STEREOTONVSS

DIGITAL
DYNAMIK
DUAL MONO STEREOTON	MONO LMONO RMIX MONO

Kaufdatum, Händlerstempel, Unterschrift Purchase Date, Dealer stamp, Signature

Elektro-technische Vertriebsgesellschaft mbH Industriering Ost 40 47906 Kempen
