AVH-P5700DVD - Autoradio PIONEER - Kostenlose Bedienungsanleitung

Produkttyp	Multimedia-Autoradio mit DVD-Player
Marke	PIONEER
Modell	AVH-P5700DVD
Stromversorgung	12 V Gleichstrom (Fahrzeugbatterie)
Betriebsspannung	12 V Gleichstrom (Masse negativ)
Ausgangsleistung	50 W pro Kanal (4 Kanäle)
Lautsprecherimpedanz	4 bis 8 Ω
Abmessungen (L × H × T)	182 mm × 53 mm × 150 mm
Gewicht	2 kg (ca.)
Max. Einbauwinkel	30° zur Horizontalen
Hauptfunktionen	DVD/CD-Player, FM/AM-Radiotuner, AUX-Eingang, Rückfahrkameraeingang, Videoausgang hinten, iPod-Kompatibilität (mit Adapter), externe Verstärkersteuerung, Subwoofer-Ausgang
Audioausgänge	4 Kanäle vorne/hinten + Subwoofer-Ausgang (Mono)
Videoeingänge	1 AUX-Eingang (RCA), 1 Rückfahrkameraeingang
iPod-Kompatibilität	Ja (über Adapter CD-IB100)
Sicherheit	DVD-Funktion bei Fahrbetrieb deaktiviert; erfordert Anschluss des Handbremskabels; professionelle Installation empfohlen
Pflege	Mit einem weichen, trockenen Tuch reinigen; keine Lösungsmittel verwenden
Reparierbarkeit	Ersatzteile bei autorisierten Pioneer-Servicezentren erhältlich

Häufig gestellte Fragen - AVH-P5700DVD PIONEER

Kann ich das Autoradio PIONEER AVH-P5700DVD selbst installieren?

Die Installation ist heikel und birgt elektrische Risiken. Pioneer empfiehlt, die Installation von einem autorisierten Fachmann durchführen zu lassen. Wenn Sie darauf bestehen, trennen Sie die Batterie, befolgen Sie genau den Schaltplan und isolieren Sie alle Kabel. Ein Fehler kann das Gerät oder das Fahrzeug beschädigen.

Wie schließe ich eine Rückfahrkamera an dieses Autoradio an?

Schließen Sie das RCA-Videokabel der Kamera an den Eingang 'Rückfahrkamera' (violett/weiß) an. Verbinden Sie das violett/weiße Kabel mit der Rückfahrleuchte (Spannung ändert sich im Rückwärtsgang). Aktivieren Sie dann die Option B-CAM auf ON im SET UP-Menü.

Warum wird das DVD-Bild beim Fahren nicht angezeigt?

Aus Sicherheitsgründen ist die vordere Videoanzeige bei fahrendem Fahrzeug deaktiviert. Um das DVD zu nutzen, muss die Handbremse angezogen sein (hellgrünes Kabel erkennt den Zustand). Dies ist eine gesetzliche Anforderung, um den Fahrer nicht abzulenken.

Welche Lautsprecher kann ich mit diesem Autoradio verwenden?

Verwenden Sie Lautsprecher mit einer Nennleistung von 50 W und einer Impedanz zwischen 4 und 8 Ohm. Eine niedrigere Impedanz oder zu geringe Leistung kann das Gerät oder die Lautsprecher beschädigen.

Wie schließe ich einen iPod oder ein iPhone an?

Verwenden Sie den iPod-Adapter Pioneer CD-IB100 (separat erhältlich). Schließen Sie ihn an den IP-BUS-Anschluss des Autoradios an und verbinden Sie dann Ihren iPod über den Dock-Anschluss. Stellen Sie die Quelle auf iPod ein.

Was tun, wenn das Autoradio nicht angeht?

Überprüfen Sie die Sicherung (ersetzen Sie sie durch eine gleicher Stärke). Stellen Sie sicher, dass die Stromkabel (gelb: Dauerstrom 12V, rot: Zündung) richtig angeschlossen sind. Überprüfen Sie die Masse (schwarzes Kabel). Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Kann ich einen externen Verstärker hinzufügen?

Ja. Verwenden Sie die RCA-Ausgänge (FRONT OUTPUT, REAR OUTPUT, SUBWOOFER OUTPUT) und verbinden Sie das blau/weiße Kabel mit dem Steuereingang des Verstärkers (max. 300 mA). Stellen Sie sicher, dass die Lautsprecher nicht direkt angeschlossen sind, wenn Sie einen Mehrkanalprozessor verwenden.

Wie stelle ich den Ausgang für einen Subwoofer ein?

Der SUBWOOFER OUTPUT ist mono. Schließen Sie ihn an den Eingang Ihres Subwoofer-Verstärkers an. Im SET UP-Menü können Sie den Pegel und die Trennfrequenz (falls verfügbar) anpassen, um die Wiedergabe zu optimieren.

Was bedeutet das hellgrüne Kabel am Kabelbaum?

Dieses Kabel erkennt den Zustand der Handbremse. Es muss an die stromführende Seite des Handbremskontakts angeschlossen werden. Ohne diesen Anschluss funktionieren die vorderen Videofunktionen nicht, und das Gerät könnte nicht den Vorschriften entsprechen.

Wie reinige ich den Bildschirm und die Frontplatte?

Verwenden Sie ein weiches, trockenes Tuch, das bei Bedarf leicht angefeuchtet ist. Verwenden Sie niemals Lösungsmittel, Alkohol oder Scheuermittel, die den Bildschirm beschädigen könnten. Entfernen Sie die Frontplatte für eine gründliche Reinigung.

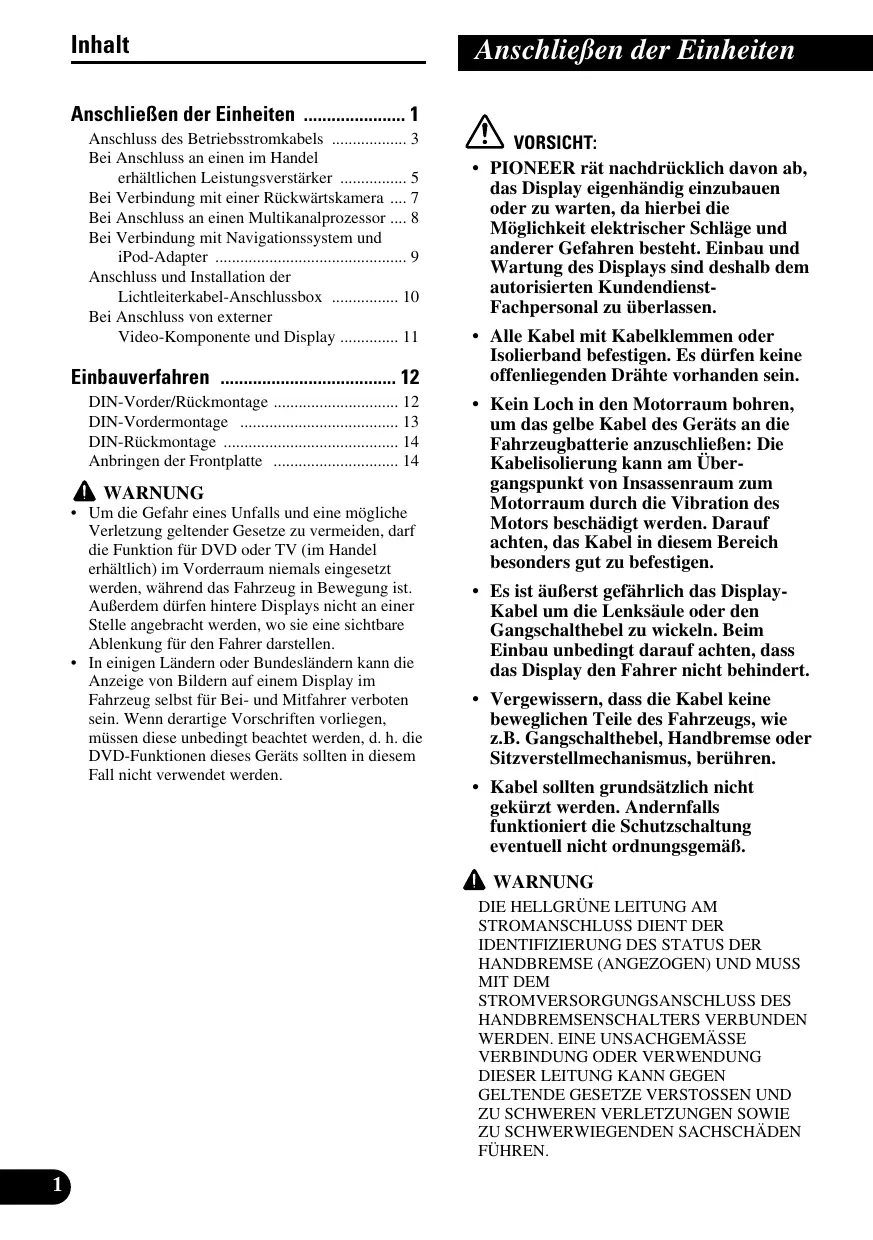

BEDIENUNGSANLEITUNG AVH-P5700DVD PIONEER

Dieses Produkt entspricht den neuen Kabelfarben.

Anschließen der Einheiten ...... 1

Anschluss des Betriebsstromkabels .... 3

Bei Anschluss an einen im Handel erhältlichen Leistungsverstärker .... 5

Bei Verbindung mit einer Rückwärtskamera .... 7

Bei Anschluss an einen Multikanalprozessor .... 8

Bei Verbindung mit Navigationssystem und iPod-Adapter 9

Anschluss und Installation der Lichtleiterkabel-Anschlussbox .... 10

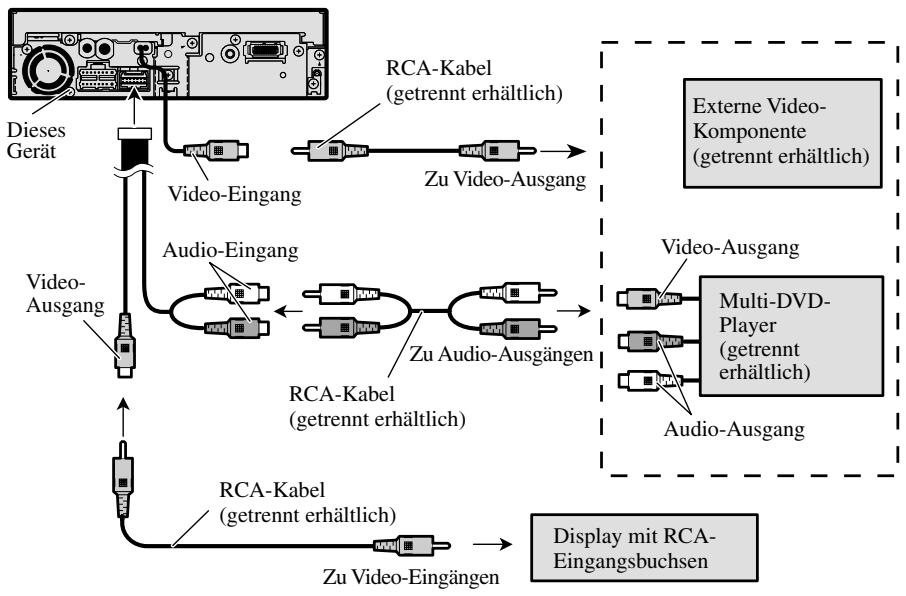

Bei Anschluss von externer Video-Komponente und Display .... 11

Einbauverfahren 12

DIN-Vorder/Rückmontage 12

DIN-Vordermontage 13

DIN-Rückmontage 14

Anbringen der Frontplatte 14

⚠️ WARNING

• Um die Gefahr eines Unfalls und eine mögliche Verletzung geltender Gesetze zu vermeiden, darf die Funktion für DVD oder TV (im Handel erhältlich) im Vorderraum niemals eingesetzt werden, während das Fahrzeug in Bewegung ist. Außerdem dürfen hintere Displays nicht an einer Stelle angebracht werden, wo sie eine sichtbare Ablenkung für den Fahrer darstellen.
• In einigen Ländern oder Bundesländern kann die Anzeige von Bildern auf einem Display im Fahrzeug selbst für Bei- und Mitfahrer verboten sein. Wenn derartige Vorschriften vorliegen, müssen diese unbedingt beachtet werden, d. h. die DVD-Funktionen dieses Geräts sollten in diesem Fall nicht verwendet werden.

VORSICHT:

• PIONEER rät nachdrücklich davon ab, das Display eigenhändig einzubauen oder zu warten, da hierbei die Möglichkeit elektrischer Schläge und anderer Gefahren besteht. Einbau und Wartung des Displays sind deshalb dem autorisierten Kundendienst-Fachpersonal zu überlassen.
• Alle Kabel mit Kabelklemmen oder Isolierband befestigen. Es dürfen keine offenliegenden Drähte vorhanden sein.
• Kein Loch in den Motorraum bohren, um das gelbe Kabel des Geräts an die Fahrzeugbatterie anzuschließen: Die Kabelisolierung kann am Übergangspunkt von Insassenraum zum Motorraum durch die Vibration des Motors beschädigt werden. Darauf achten, das Kabel in diesem Bereich besonders gut zu befestigen.
• Es ist äußerst gefährlich das Display-Kabel um die Lenksäule oder den Gangschalthebel zu wickeln. Beim Einbau unbedingt darauf achten, dass das Display den Fahrer nicht behindert.
• Vergewissern, dass die Kabel keine beweglichen Teile des Fahrzeugs, wie z.B. Gangschalthebel, Handbremse oder Sitzverstellmechanismus, berühren.
• Kabel sollten grundsätzlich nicht gekürzt werden. Andernfalls funktioniert die Schutzschaltung eventuell nicht ordnungsgemäß.

⚠️ WARNING

DIE HELLGRÜNE LEITUNG AM STROMANSCHLUSS DIENT DER IDENTIFIZIERUNG DES STATUS DER HANDBREMSE (ANGEZOGEN) UND MUSS MIT DEM STROMVERSORGUNGSANSCHLUSS DES HANDBREMSENSCHALTERS VERBUNDEN WERDEN. EINE UNSACHGEMÄSSE VERBINDUNG ODER VERWENDUNG DIESER LEITUNG KANN GEGEN GELTENDE GESETZE VERSTOSSEN UND ZU SCHWEREN VERLETZUNGEN SOWIE ZU SCHWERWIEGENDEN SACHSCHÄDEN FÜHREN.

Hinweis:

• Dieses Gerät ist für Fahrzeuge mit 12-V-Batterie und negativer Erdung (Minuspol an Masse) ausgelegt. Prüfen Sie vor dem Einbau in ein Wohnmobil, einen Lastwagen oder Bus die Batteriespannung.
• Um Kurzschlüsse im elektrischen System zu verhindern, ist unbedingt vor dem Einbau das Minus-Batteriekabel abzutrennen.
• Nehmen Sie die Anschlüsse gemäß den Anweisungen zum Anschluss des Leistungsverstärkers und anderer Geräte in der Bedienungsanleitung vor.
• Sichern Sie die Leitungen mit Kabelklemmen oder Klebeband. Zum Schutz der Leitungen sollten sie an den Stellen, wo sie Metallteile berühren, mit Klebeband umwickelt werden.
• Verlegen und sichern Sie alle Leitungen so, dass sie keine beweglichen Teile wie die Gangschaltung, die Handbremse und Sitzschienen berühren. Die Leitungen dürfen nicht an Stellen entlanggeführt werden, die heiß werden, z.B. an einer Heizungsauslassöffnung. Wenn die Isolierung einer Leitung schmilzt oder aufreißt, besteht die Gefahr eines Kurzschlusses mit der Karosserie.
• Führen Sie die gelbe Leitung nicht durch ein Loch in den Motorraum zum Anschluss an die Batterie. Dadurch wird die Isolierung der Leitung beschädigt, was zu einem sehr gefährlichen Kurzschluss führen kann.
• Verkürzen Sie keine Leitungen. In diesem Fall kann es vorkommen, dass die Schutzschaltung nicht arbeitet, wenn sie gebraucht wird.
• Führen Sie niemals anderen Geräten Strom zu, indem Sie die Isolierung der Stromversorgungsleitung dieses Geräts durchschneiden und davon Strom abzapfen. Dadurch wird die Strombelastbarkeit der Leitung überschritten, was zu Überhitzung führt.
• Als Ersatzsicherung darf nur eine solche mit dem auf dem Sicherungshalter vorgeschriebenen Sicherungswert verwendet werden.
• Da ein einzigartiger BPTL-Schaltkreis verwendet wird, dürfen die Lautsprecherleitungen niemals direkt geerdet oder die Minusleitungen des rechten und linken Kanals gemeinsam sein.
• Die Kappe nicht vom Steckverbinder entfernen, wenn an der Cinchbuchse am Hauptgerät kein Anschluss hergestellt werden soll.
• Lautsprecher, die an dieses Gerät angeschlossen werden, müssen eine minimale Nennleistung von 50 W und eine Impedanz zwischen 4 und 8 Ohm haben. Falls Lautsprecher mit anderen Leistungs- und/oder Impedanzwerten angeschlossen werden, können die Lautsprecher in Brand geraten, Rauch entwickeln und beschädigt werden.
• Wenn die Programmquelle dieses Produkts eingeschaltet wird, wird ein Steuersignal über das blau/weiße Kabel ausgegeben. An eine System-Fernbedienung eines externen

Leistungsverstärkers oder an Steckverbinder für Auto-Antennenrelais-Steuerung des Wagens anschließen (max. 300 mA, 12 V Gleichspannung). Wenn der Wagen mit einer Fensterantenne ausgestattet ist, an die Antennenverstärker-Stromversorgungsklemme anschließen.

- Bei Verwendung eines externen Leistungsverstärkers für dieses System muss die blau/weiße Leitung an die Leistungsklemme des Verstärkers angeschlossen werden. Die blau/weiße Leitung darf nicht an die Leistungsklemme der Auto-Antenne angeschlossen werden. Ein solcher Anschluss könnte übermäßige Stromentnahme und dadurch Funktionsstörungen verursachen.

- Um einen Kurzschluss zu vermeiden, umwickeln Sie abgetrennte Leitungen mit Isolierband. Unbenutzte Lautsprecherzuleitungen müssen unbedingt isoliert werden. Wenn die Leitungen nicht isoliert werden, besteht Kurzschlussgefahr.

- Um falsche Anschlüsse zu verhindern, ist die Eingangsseite des IP-Bus-Steckverbinders blau und die Ausgangsseite schwarz. Die Steckverbinder derselben Farbe sind korrekt zu verbinden.

- Dieses Gerät kann nicht in einem Fahrzeug installiert werden, das keine ACC-Position (Zubehörposition) am Zündschalter hat. (Abb. 1)

- Das schwarze Kabel ist das Erdungskabel. Dieses Kabel ist getrennt von der Erde von Hochstrom-Geräten, wie z.B. Leistungsverstärkern, zu erden. Falls die Geräte zusammen geerdet werden, und die Erdungsstelle abgetrennt wird, besteht die Gefahr einer Beschädigung der Geräte oder eines Brands.

- Kabel dieses Produkts und die anderer Produkte können unterschiedliche Farben haben, auch wenn sie die gleichen Funktionen haben. Beim Anschluß dieses Produkts an ein anderes Produkt unter Bezugnahme auf die mit beiden Produkten mitgelieferten Anleitungen die Kabel mit derselben Funktion verbinden.

Anschluss des Betriebsstromkabels

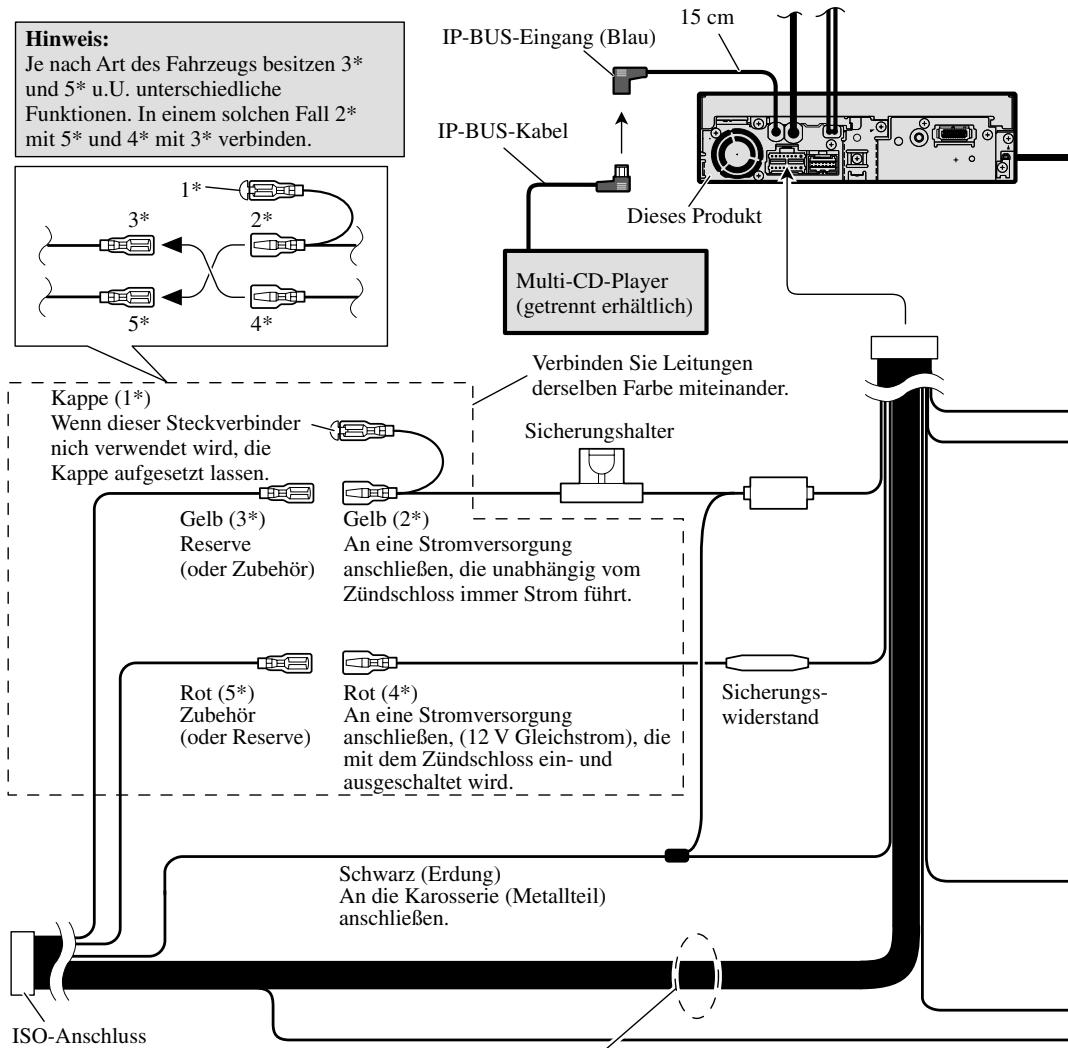


Hinweis:

Bei einigen Fahrzeugen kann der ISO-Steckverbinder in zwei Hälften geteilt sein. In diesem Fall den Anschluss unbedingt an beiden Steckverbindern vornehmen.

Wenn Sie einen getrennt erhältlichen

Multikanalprozessor (DEQ-P6600) an dieses

Gerät anschließen, so schließen Sie nichts an die

Lautsprecherleitungen und an die

Systemfernbedienung (blau/weiß) an.

Lautsprecherzuleitungen

Weiß :Vorne links ⊕

Weiß/Schwarz :Vorne links ⊖

Grau :Vorne rechts ⊕

Grau/Schwarz :Vorne rechts ⊖

Grün :Hinten links ⊕ oder Subwoofer ⊕

Grün/Schwarz :Hinten links ⊖ oder Subwoofer ⊖

Violett :Hinten rechts ⊕ oder Subwoofer ⊕

Violett/Schwarz :Hinten rechts ⊖ oder Subwoofer ⊖

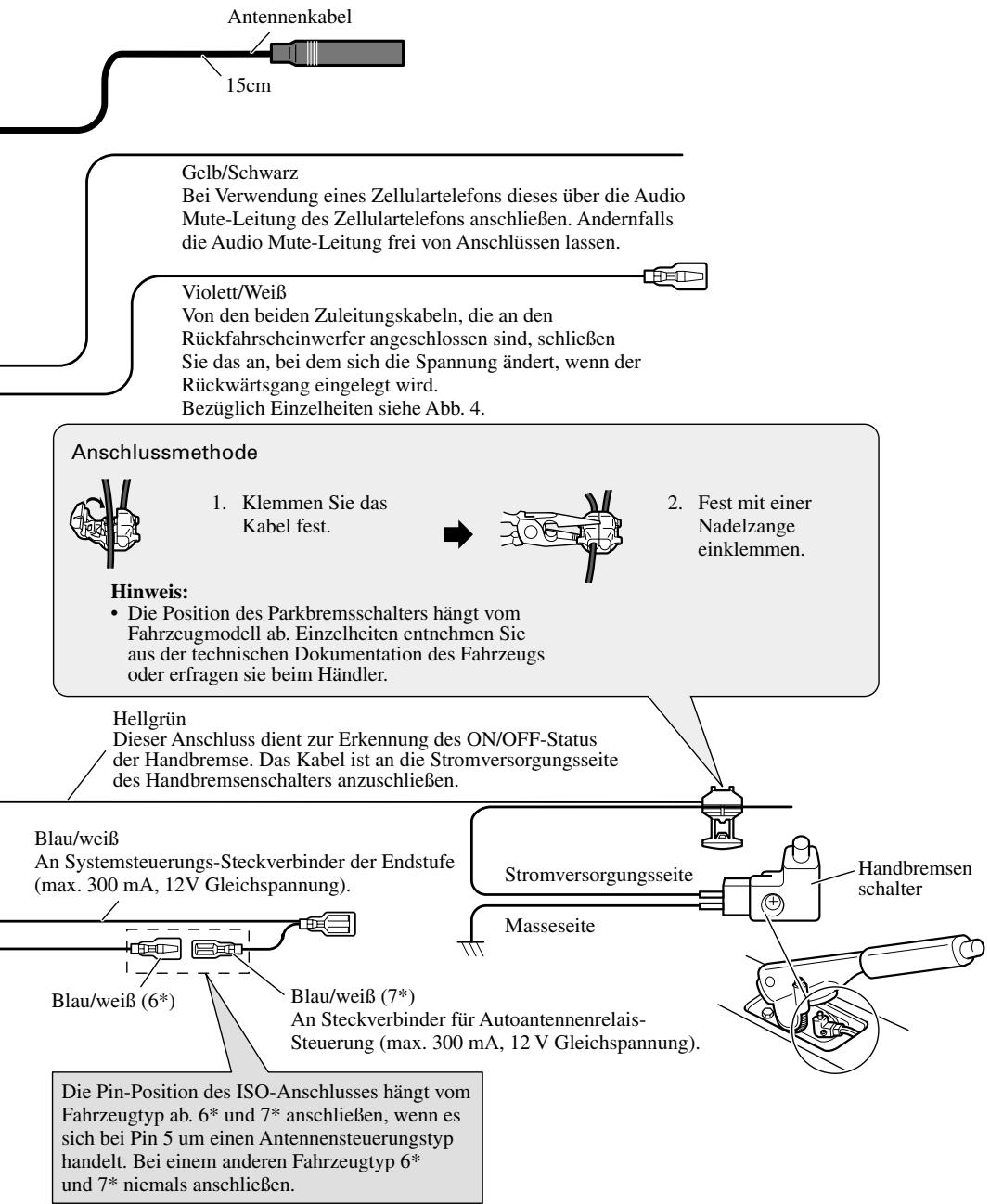

Antennenkabel 15cm Gelb/Schwarz Bei Verwendung eines Zellulartelefons dieses über die Audio Mute-Leitung des Zellulartelefons anschließen. Andernfalls die Audio Mute-Leitung frei von Anschlüssen lassen. Violett/Weiß Von den beiden Zuleitungskabeln, die an den Rückfahrscheinwerfer angeschlossen sind, schließen Sie das an, bei dem sich die Spannung ändert, wenn der Rückwärtsgang eingelegt wird. Bezüglich Einzelheiten siehe Abb. 4. Anschlussmethode 1. Klemmen Sie das Kabel fest. 2. Fest mit einer Nadelzange einklemmen. Hinweis: • Die Position des Parkbremsschalters hängt vom Fahrzeugmodell ab. Einzelheiten entnehmen Sie aus der technischen Dokumentation des Fahrzeugs oder erfragen sie beim Händler. Hellgrün Dieser Anschluss dient zur Erkennung des ON/OFF-Status der Handbremse. Das Kabel ist an die Stromversorgungsseite des Handbremsenschalters anzuschließen. Blau/weiß An Systemsteuerungs-Steckverbinder der Endstufe (max. 300 mA, 12 V Gleichspannung). Blau/weiß (6*) Blau/weiß (7*) An Steckverbinder für Autoantennenrelais-Steuerung (max. 300 mA, 12 V Gleichspannung). Die Pin-Position des ISO-Anschlusses hängt vom Fahrzeugtyp ab. 6* und 7* anschließen, wenn es sich bei Pin 5 um einen Antennensteuerungstyp handelt. Bei einem anderen Fahrzeugtyp 6* und 7* niemals anschließen.

Abb. 2

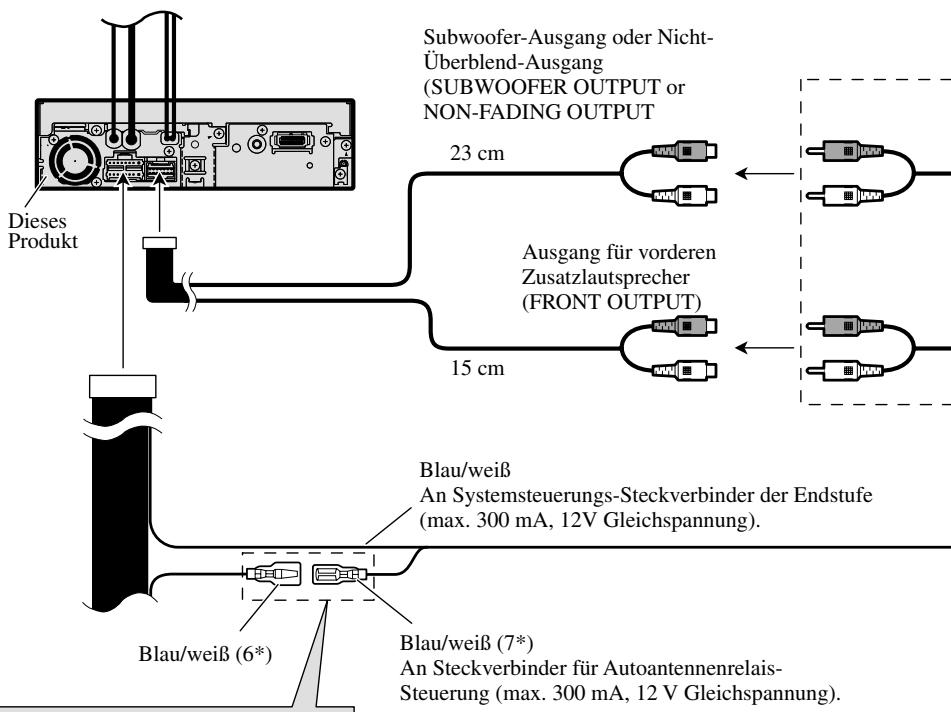

Bei Anschluss an einen im Handel erhältlichen Leistungsverstärker

Dieses Produkt Subwoofer-Ausgang oder Nicht-Überblend-Ausgang (SUBWOOFER OUTPUT or NON-FADING OUTPUT) 23 cm Ausgang für vorderen Zusatzlautsprecher (FRONT OUTPUT) 15 cm Blau/weiß An Systemsteuerungs-Steckverbinder der Endstufe (max. 300 mA, 12V Gleichspannung). Blau/weiß (6*) Blau/weiß (7*) An Steckverbinder für Autoantennenrelais- Steuerung (max. 300 mA, 12 V Gleichspannung).

Die Pin-Position des ISO-Anschlusses hängt vom Fahrzeugtyp ab. 6* und 7* anschließen, wenn es sich bei Pin 5 um einen Antennensteuerungstyp handelt. Bei einem anderen Fahrzeugtyp 6* und 7* niemals anschließen.
Wenn Sie einen getrennt erhältlichen Multikanalprozessor (DEQ-P6600) an dieses Gerät anschließen, so schließen Sie nichts an die Lautsprecherleitungen und an die Systemfernbedienung (blau/weiß) an.

Hinweis:

Bei Anschluss des Multikanalprozessors an dieses Gerät muss der getrennt erhältliche Leistungsverstärker an den Multikanalprozessor angeschlossen werden.

Hinweis:

Ändern Sie die Grundeinstellung dieses Produkts (siehe Bedienungsanleitung). Der Subwoofer-Ausgang dieses Geräts ist Mono.


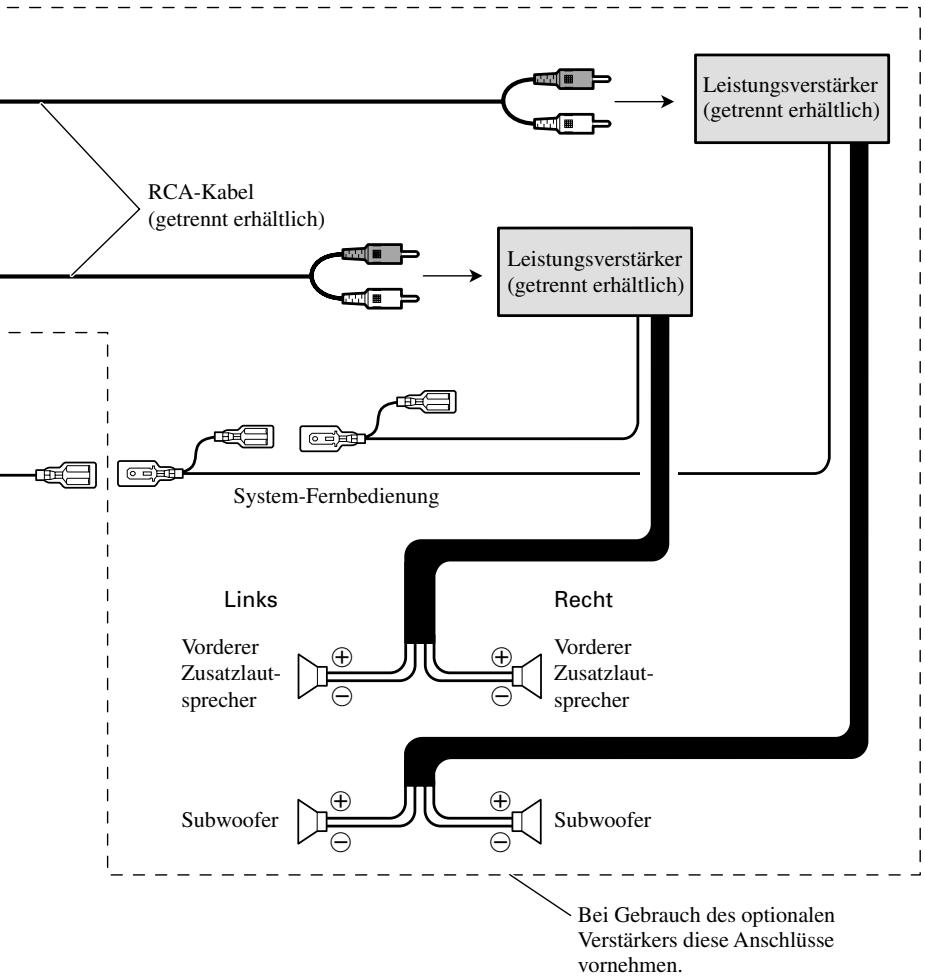

    A["Leistungsverstärker (getrennt erhältlich)"] --> B["RCA-Kabel (getrennt erhältlich)"]
    A --> C["Leistungsverstärker (getrennt erhältlich)"]
    C --> D["System-Fernbedienung"]
    D --> E["Links Vorderer Zusatzlaut-sprecher"]
    D --> F["Recht Vorderer Zusatzlaut-sprecher"]
    D --> G["Subwoofer"]
    H["Bei Gebrauch des optional Verstärkers diese Anschlüsse vornehmen."] --> I["Subwoofer"]

Abb. 3

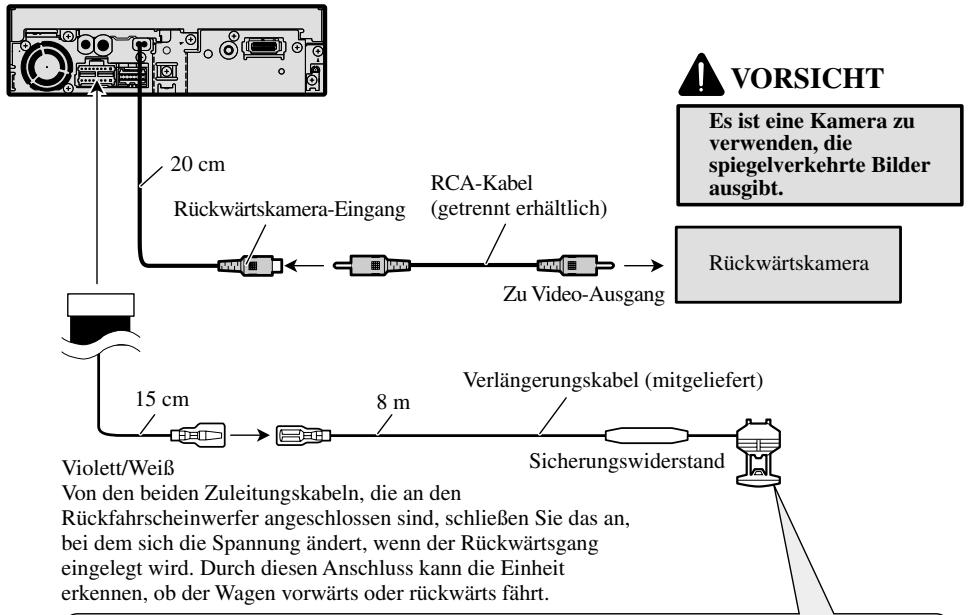

Bei Verbindung mit einer Rückwärtskamera

Bei Gebrauch dieses Produkts mit einer Rückwärtskamera ist automatische Umschaltung auf Video von dieser Kamera möglich, wenn der Rückwärtsgang (Schaltposition

REVERSE (R)) eingelegt wird.

Bei Verbindung mit einem Navigationssystem gestattet der Rückblickmodus die Kontrolle des hinteren Sichtfelds auch während der Fahrt. Einzelheiten hierzu entnehmen Sie bitte der Bedienungsanleitung.

⚠️ WARNING

EINGANG IST NUR FÜR RÜCKWÄRTS- ODER SPIEGELBILD-RÜCKWÄRTSKAMERA ZU VERWENDEN. ANDERER GEBRAUCH KANN ZU VERLETZUNGEN ODER SCHÄDEN FÜHREN.

VORSICHT

• Die Wiedergabe am Bildschirm kann umgekehrt erscheinen.
- Die Rückwärtskamerafunktion dient zum Einsatz dieses Produkts als Hilfe, Anhänger im Auge behalten zu können, oder um an beengten Stellen rückwärts besser einparken zu können. Setzen Sie diese Funktion nicht zu Unterhaltungszwecken ein.
- Gegenstände können bei Rückansicht näher oder weiter entfernt erscheinen, als dies tatsächlich der Fall ist.

Anschlussmethode

1. Klemmen Sie das Kabel fest.


2. Fest mit einer Nadelzange einklemmen.

Hinweis:

- Bei Anschluss der Rückwärtskamera muss B-CAM im SET UP auf ON gestellt werden.

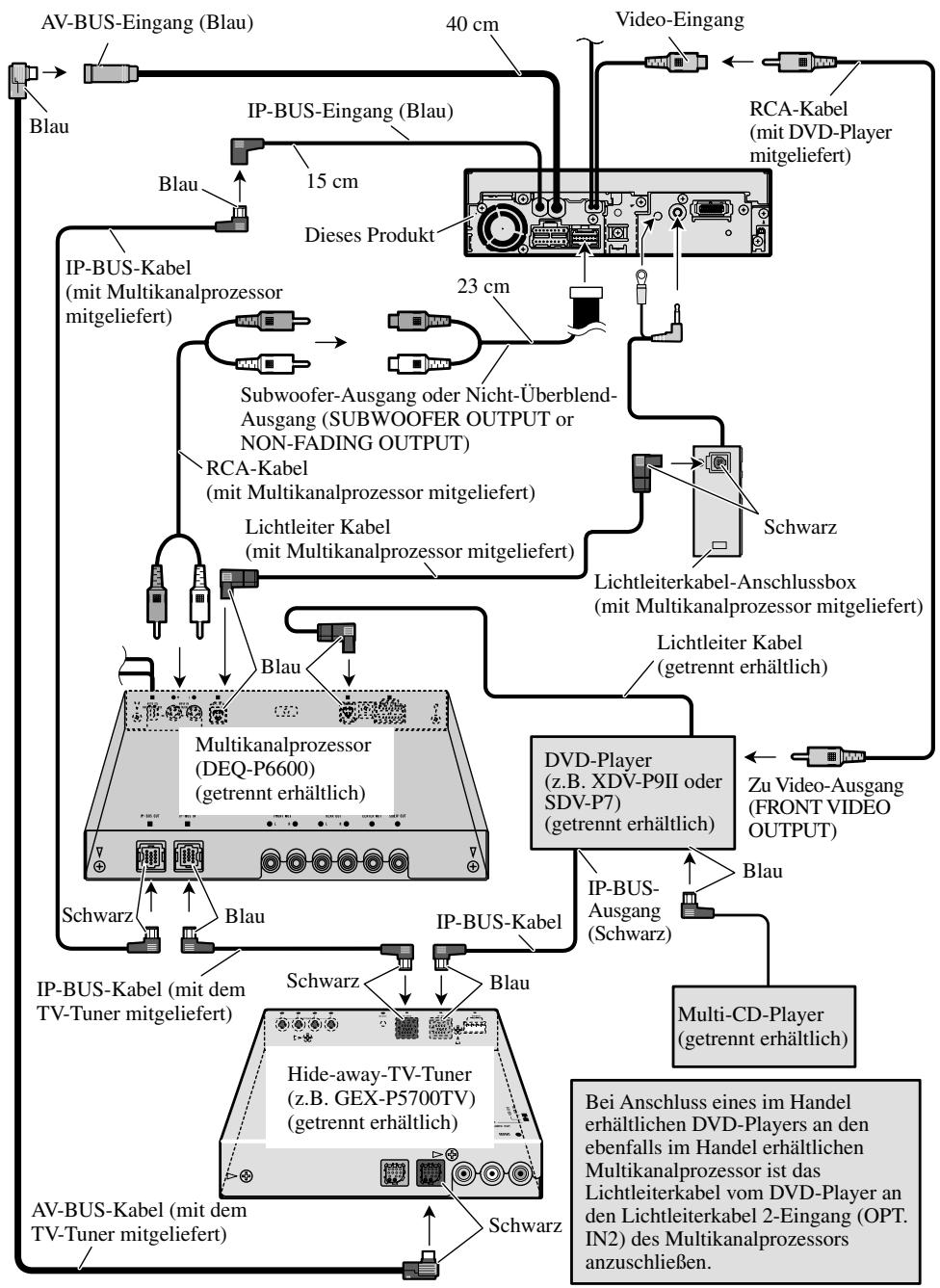

Bei Anschluss an einen Multikanalprozessor


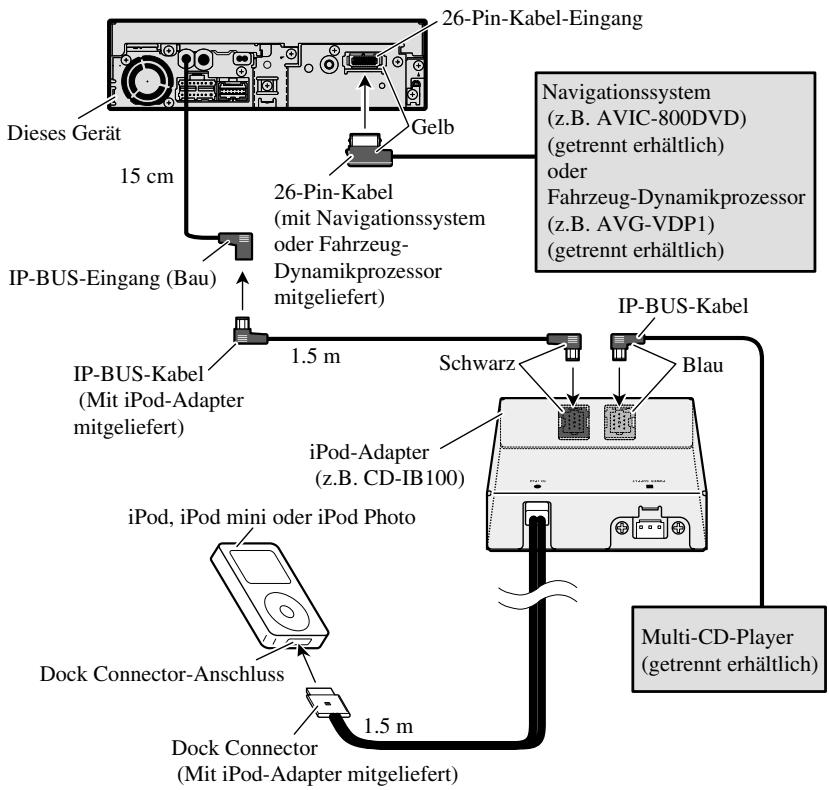

Bei Verbindung mit Navigationssystem und iPod-Adapter

Bei Anschluss an den DVD-Player muss AV IN im SET UP auf M-DVD gestellt werden.

Anschluss und Installation der Lichtleiterkabel-Anschlussbox

⚠️ WARNING

• Diese Einheit darf nicht an einer Stelle installiert werden, wo sie die Funktion von Sicherheitsvorrichtungen, wie z.B. von Airbags, beeinträchtigen könnte. Anderenfalls besteht bei einem Unfall die Gefahr tödlicher Verletzungen.
• Diese Einheit darf nicht an einer Stelle angebracht werden, wo sie die Betätigung der Bremse behindern könnte. Anderenfalls kann ein Unfall verursacht werden.
• Diese Einheit ist mit Klettband oder Kabelbindern einwandfrei zu befestigen. Wenn die Einheit locker ist, kann sie beim Fahren stören und einen Unfall verursachen.

⚠ VORSICHT

• Diese Einheit darf nur mit den mitgelieferten Teilen installiert werden. Wenn andere Teile verwendet werden, kann die Einheit beschädigt werden, oder sie kann sich ablösen, was zu einem Unfall oder zu Störungen führen kann.
• Die Einheit darf nicht in der Nähe der Türen installiert werden, weil sie sonst Regenwasser ausgesetzt sein könnte. Wenn Wasser in die Einheit gelangt, kann ein Brand ausbrechen.

Anschluss des Lichtleiterkabels

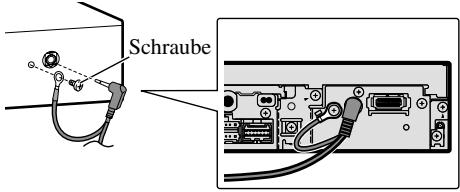

1. Lichtleiterkabel und Erdungskabel an der Haupteinheit anschließen. (Abb. 7)

Das Lichtleiterkabel so anschließen, dass es nicht vom Gerät vorsteht, wie in der Abbildung gezeigt. Das Erdungskabel am Vorsprung an der Rückwand der Einheit befestigen.

Schraube

Abb. 7

2. Das Lichtleiterkabel an der Lichtleiterkabel-Anschlussbox anschließen. (Abb. 8)

Lichtleiterkabel

Abb. 8

Installation der Lichtleiterkabel-Anschlussbox

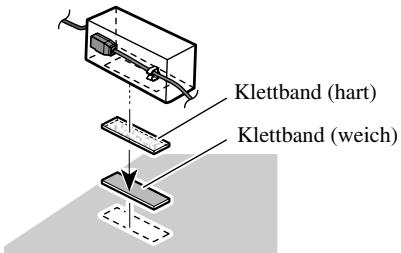

- Bei Installation der Lichtleiterkabel-Anschlussbox mit Klettband. (Abb. 9)

Die Lichtleiterkabel-Anschlussbox mit Klettband im ausreichenden Raum der Konsolenbox installieren.

Klettband (hart) Klettband (weich)

Abb. 9

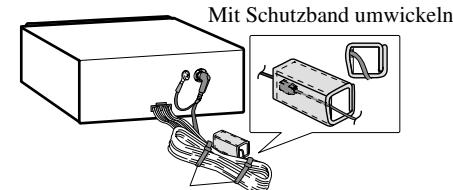

- Bei Installation der Lichtleiterkabel-Anschlussbox mit Kabelbindern. (Abb. 10)

Lichtleiterkabel und Anschlussbox mit Schutzband umwickeln und mit dem Stromkabel mithilfe von Kabelbindern befestigen.

Mit Schutzband umwickeln

Mit Kabelbindern sichern
Abb. 10

Bei Anschluss von externer Video-Komponente und Display

Abb. 11

• Bei Anschluss der externen Video-Komponente muss AV INPUT im SET UP auf VIDEO gestellt werden.
• Bei Anschluss eines Multi-DVD-Players muss AV INPUT im SET UP auf M-DVD gestellt werden.

Bei Gebrauch eines am hinteren Video-Ausgang angeschlossenen Displays

Der hintere Video-Ausgang dieses Produkts ist zum Anschluss eines Displays vorgesehen, damit Mitfahrer auf den Rücksitzen DVDs oder Video CDs sehen können.

WARNUNG:

- Das Display darf AUF KEINEN FALL an einer Stelle installiert werden, an der es vom Fahrer während der Fahrt eingesehen werden kann.

Hinweis:

• Bevor Sie das Gerät endgültig einbauen, schließen Sie die Kabel provisorisch an und vergewissern Sie sich, dass alle Anschlüsse stimmen und das System richtig funktioniert.
• Um einwandfreien Einbau zu gewährleisten, sollten nur die mit dem Gerät mitgelieferten Teile verwendet werden. Bei Verwendung von Nicht-Originalteilen kann es zu Funktionsstörungen kommen.
• Wenden Sie sich an Ihren Fachhändler, wenn zum Einbau des Geräts Löcher gebohrt oder andere Veränderungen an Ihrem Auto vorgenommen werden müssen.
• Bauen Sie das Gerät an einer Stelle ein, wo es den Fahrer nicht behindert und den Beifahrer bei plötzlichem Bremsen nicht verletzen an.
• Bringen Sie das Display nicht an Orten an, wo es (i) die Sicht des Fahrers behindern, (ii) die Funktionen des Fahrzeugbetriebssystems oder der Sicherheitseinrichtungen, einschließlich der Airbags und Warnblinkanlagenschalter stören, oder (iii) die Fähigkeit des Fahrers zur sicheren Lenkung des Fahrzeugs beeinträchtigen kann.
• Der Halbleiterlaser wird bei Überhitzung beschädigt, bauen Sie das Gerät daher nicht an einer Stelle ein, wo es heiß wird, z.B. nahe einer Heizungsauslassöffnung.
• Wenn der Einbauwinkel mehr als 30° von der Horizontalen abweicht, kann es sein, dass das Gerät nicht optimal arbeitet. (Abb. 12)

30°

Abb. 12

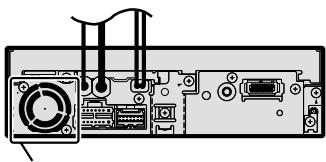

- Die Leitungen dürfen den in der folgenden Abbildung gezeigten Bereich nicht verdecken. Dies ist erforderlich, damit die Verstärker frei Wärme abstrahlen können. (Abb. 13)

Diesen Bereich nicht verdecken.
Abb. 13

DIN-Vorder/Rückmontage

Dieses Produkt kann entweder von "vorne" (konventionelle DIN-Vordermontage) oder von "hinten" (DIN-Rückmontage unter Gebrauch der Gewindebohrungen an den Seiten des Chassis) richtig installiert werden. Einzelheiten entnehmen Sie bitte den im Folgenden dargestellten Installationsverfahren.

Vor Montage der Einheit

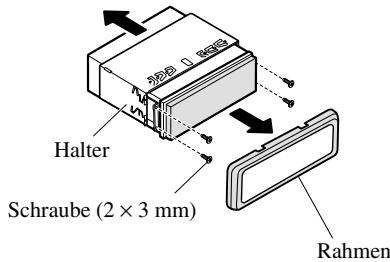

- Nehmen Sie den Rahmen und den Halter ab. (Abb. 14)

Nehmen Sie den Rahmen durch Herausziehen ab, und lösen Sie dann die Schrauben (2 × 3 mm), um den Halter abzunehmen. (Zum Wiederanbringen des Rahmens lassen Sie die Nutenseite nach unten weisen.)

Halter Schraube (2 × 3 mm) Rahmen

Abb. 14

DIN-Vordermontage

Einbau mit der Gummibuchse

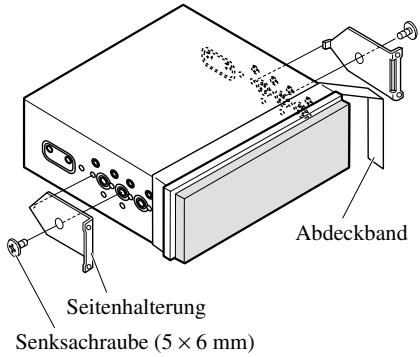

1. Bestimmen Sie die Position der Seitenhalterungen. (Abb. 15)

Bei Montage an einer Stelle mit begrenzter Installationshöhe ändern Sie die Position der Seitenhalterungen. In diesem Fall bringen Sie Abdeckband an vom Armaturenbrett vorstehenden Teilen an.

Seitenhalterung Senksachraube (5 × 6 mm) Abdeckband

Abb. 15

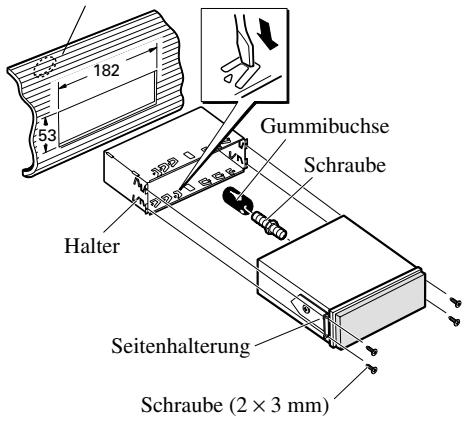

2. Bauen Sie die Einheit in das Armaturenbrett ein. (Abb. 16)

Den Halter in das Armaturenbrett einsetzen, dann die der Dicke des Armaturenbretts entsprechenden Zungen auswählen und diese biegen.

(Mithilfe der Ansätze, oben und unten, so fest wie möglich einsetzen. Zur Sicherung werden die Ansätze 90 Grad gebogen.)

Armaturenbrett

182 53 Gummibuchse Schraube Halter Seitenhalterung Schraube (2 × 3 mm)

- Nach Einbau der Einheit in das Armaturenbrett bringen Sie den Rahmen wieder an.

Abb. 16

DIN-Rückmontage

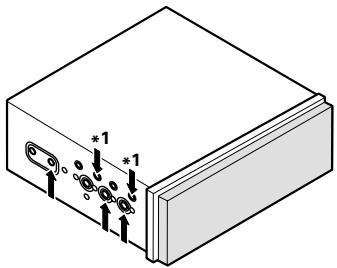

Installation unter Gebrauch der Gewindebohrungen an der Seite dieses Produkts

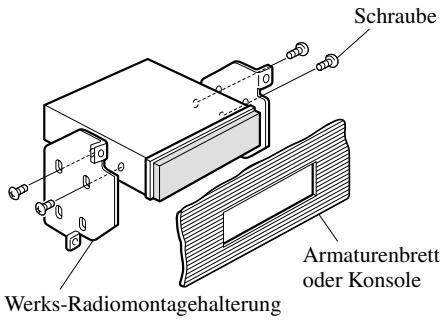

- Anbringen dieses Produkts an die Werks-Radiomontagehalterung. (Abb. 17) (Abb. 18) (Abb. 19)

Dieses Produkt und die Halterung so ausrichten, dass deren Gewindebohrungen zur Deckung gelangen, und Schrauben an 2 Stellen auf jeder Seite festziehen. Je nach Form der Gewindebohrungen in der Halterung Klemmschrauben (4 × 3 mm), Klemmschrauben (5 × 6 mm) oder Senkschrauben (5 × 6 mm) verwenden.

*1 Nur Klemmschrauben (4 × 3 mm) verwenden.

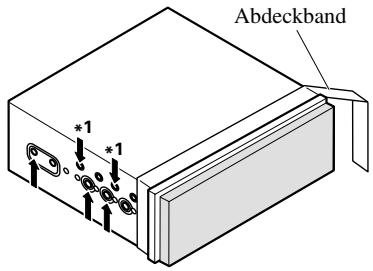

- Bei Montage an einer Stelle mit begrenzter Installationshöhe verwenden Sie die folgenden Schraubenöffnungen. In diesem Fall bringen Sie Abdeckband an vom Armaturenbrett vorstehenden Teilen an.

Abdeckband *1 *1

Abb. 18

Schraube Werks-Radiomontagehalterung Armaturenbrett oder Konsole

Abb. 19

Anbringen der Frontplatte

Wenn Sie die Funktion zum Abnehmen und Anbringen der Frontplatte nicht verwenden wollen, so fixieren Sie die Frontplatte mit den mitgelieferten Befestigungsschrauben an dieser Einheit.

- Nachdem Sie die Frontplatte abgenommen haben, befestigen Sie sie mit den Befestigungsschrauben an der Einheit. (Abb. 20)

Befestigungsschraube

Abb. 20

Raccordements des appareils .... 1

Paars :Rechtsachter ⊕ of Subwoofer ⊕

Paars/zwart :Rechtsachter ⊖ of Subwoofer ⊖

Antennekabel 15cm

Geel/zwart
